Как сделать бур для скважины своими руками

Советы профессионалов

Выбор покупного инвентаря — очень важный момент для успешной проделки отверстий. От характеристик инструмента будет зависеть качество выполняемой работы, её быстрота и практичность.

Для это необходимо прислушаться к некоторым рекомендациям:

При покупке в первую очередь нужно обращать внимание на спираль. Она должна быть заточенной.
Пологая спираль подходит для бурения ям небольшого размера.
Ручные буры для скважин и столбов, заборов следует выбирать внимательно

Нужно обратить внимание на скорость работы. Она должна быть оптимальной.
Если нужно проделывать более серьёзные работы, то лучше купить шнековый бур.
Наличие ёмкости для сбора земли значительно облегчает работу.

Бурение отверстия — довольно сложный процесс. Для этого лучше использовать автоматизированные конструкции. Но если бюджет ограничен, то покупка ручного бура будет просто необходима. К тому же небольшой забор можно сделать и таким инвентарём.

Простое средство малой механизации для сада

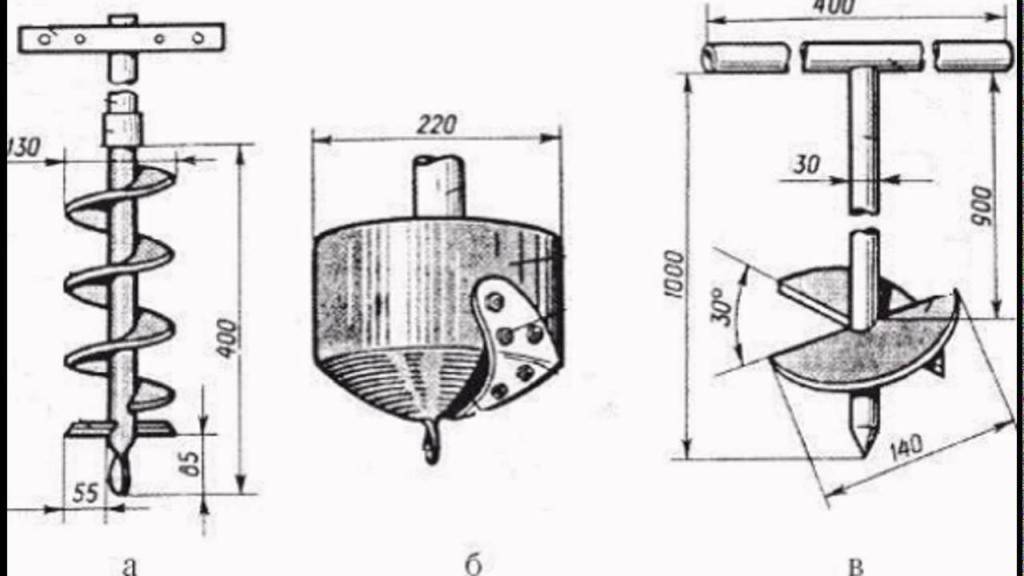

Подобный инструмент делать самостоятельно проще всего. Его конструкция включает:

  • режущую часть из стального листа;
  • наконечник-сверло;
  • штангу из трубы круглого либо квадратного сечения;
  • ручку.

Режущие лопасти бура делают из двух стальных полукругов толщиной от 4 мм с заостренными краями. Их диаметр рассчитывается по размеру нужных скважин. В центре полукругов вырезают углубление по форме стержня для лучшего прилегания. К стержню диаметром от ¾ дюйма или от 20×20 мм лопасти обычно приваривают, но удобнее делать несколько сменных пар и прикручивать к штанге болтами. Для этого требуется приварить под нужным углом крепежные полочки из крепкой стали, и проделать в них отверстия.

Ручка длиной 0,5 метра крепится перпендикулярно к стержню, длина которого составляется из глубины шурфа и дополнительных 60 см. С другой стороны закрепляется сверлящий наконечник. Он нужен для устойчивости и первоначального разрыхления земли. Если садовый бур получается чересчур длинным, можно делать сборную, складную или телескопическую штангу.

Лопастные ножи можно делать из двух круглых половин или из разомкнутого круга со смещенными краями. В любом случае края лопастей должны быть разведены на 30°. Это необходимо для успешной работы на плотных грунтах. Усилят производительность уголки или упоры из толстой стали.

Изготовление бура своими руками

Чтобы самостоятельно изготовить спиральный бур для скважины, необходимо приготовить такие инструменты и материалы, как:

  • аппарат сварочный;
  • пила болгарка;
  • рулетка строительная;
  • стержень стальной;
  • диск из тугоплавкого материала.

Диск из тугоплавкого материала необходимо распилить точно по диаметру на 2 идентичные половины. Полученные заготовки нужно заточить по линии окружности и по линии распила. Качество заточки обеспечит в будущем хорошую работу инструмента.

Стержень-основание необходимо заострить с одного конца. На высоте 20-25 см от острого конца на стержне делается специальная отметка (насечка). По ней на основание привариваются режущие грани. Угол их установки должен составлять 20° относительно центральной оси стержня и 40° -относительно друг друга.

Имея соответствующий опыт можно изготовить подобный бур из стальной ленты. Ее необходимо скрутить в спираль после разогрева до необходимой температуры. Угол навивки спирали — 45°. При этом шаг спирали будет примерно равен диаметру. Готовую спираль нужно приварить к стержню, заточить и по возможности закалить, чтобы укрепить металл.

Изготовление ударного бура

Самодельный бур для скважины своими руками может быть изготовлен без особых усилий. Для этого необходимо соблюсти следующий порядок действий:

  1. Возводим металлическую треногу, используя трубы толщиной стенки не менее 3-4 мм. Тренога должна возвышаться над землей на расстоянии до 3 м включительно. В вершине этой конструкции закрепляется специальный канатный блок, на котором и будет подвешена штанга с ударным механизмом.
  2. У треноги располагается лебедка. С ее помощью можно поднимать/опускать трубу. Если же лебедки нет, поднимать придётся своими силами, для чего потребуются дополнительные помощники. Металл сверху необходимо заварить. Здесь следует оставить отверстие для протяжки каната с целью подвешивания трубы.
  3. Необходимо заточить окончание. Если вы мало знаете о том, как сделать бур для скважины своими руками, не располагаете какими-то специализированными средствами долбления грунта, то просто заострите нижний край. Есть специальные муфельные печи, позволяющие закаливать металл, что увеличивает сопротивление стали при ударе. На протяжении всего участка трубы можно проделать небольшие отверстия. Это облегчит подъём металла, а также позволит быстрее избавляться от отработанного грунта.

Абиссинский колодец своими руками

Впервые абиссинский колодец появился в Эфиопии, когда английские военные стали добывать воду в полупустынных местах. Добыча воды происходила в абиссинском районе, откуда и появилось название «Абиссинский колодец». Иногда, такие скважины называют «иглами». Глубина колодца составляет 10–12 метров, а суточный расход до 25 кубометров. Скважина состоит из насосной станции, фильтра и трубы. Достоинства и недостатки конструкции:

  • Для ручного бурения скважин на воду разрешение государственных органов, не требуется.
  • Дешевый монтаж.
  • Простая установка. Скважина легко разбирается и собирается, поэтому ее можно перенести в другое место. Можно использовать для установки внутри здания.
  • Вода – мягкая и имеет низкое содержание железа.

Минусы конструкции в том, что ее можно установить в определенный вид почвы, а также из-за маленькой глубины в воду просачиваются различные загрязнения. Это происходит, если рядом находится туалет, свалки и т. д. Как сделать скважину-иглу своими руками?

Изготовление иглы

Чтобы труба была крепкой, при изготовлении нужно соблюдать точные размеры. Для сборки фильтра используют металлическую трубу длиною около 1 метра, диаметром 25 см. На участке в 80 см с расстоянием 2 см друг от друга, в трубе проделывают отверстия размером 2,5 см. На этот отрезок наматывают проволоку. С помощью хомутов сетку из нержавейки закрепляют поверх намотанной проволоки. Предварительно нужно изготовить у токаря наконечник из стали, который припаивают к сетке, получается забойник с конусом. Затем подготавливают трубы длиной от 1 до 1,5 метра с резьбой на концах. Для предотвращения коррозии, все элементы конструкции изготавливаются из одного материала.

Установка конструкции

Конструкцию устанавливают без применения специальной техники, поэтому всю работу можно сделать своими руками.

  • Выкапывают яму в заранее выбранном месте.
  • Берут садовый бур и делают предварительное ручное бурение скважины на полметра, постепенно наращивая бур отрезками из труб.
  • На глубине от 5 до 7 метров должен появиться мокрый песок. Когда это произойдет, работу прекращают. Нельзя проводить бурение ниже 10 метров, так как насос не сможет поднять воду с такой глубины. Придется качать ее самостоятельно, а это тяжело и глупо.
  • Конструкцию с фильтром устанавливают в ров и забивают кувалдой до тех пор, пока она не исчезнет. Затем надевают следующую трубу и т. д. Чтобы верхняя часть трубы при ударе не расплющилась, на нее надевают бабку. Бабка – это стальной или бетонный цилиндр.
  • Трубу необходимо прослушивать на звуки. Для этого в трубу периодически заливают воду, поворачивая ее по часовой стрелке каждые 50 см. Воду нужно заливать при появлении шума. Если она исчезнет быстро, то пройти придется всего лишь 30 см, медленно – то трубу нужно провернуть еще на полметра. Скрежет в трубе говорит о крупно фракционном песке, шелест – о мелкофракционном. Звука не будет, если бур находится в глинистом грунте.
  • Установка ручного насоса. В металлический цилиндр устанавливают поршень и прокачивают скважину. Когда появится чистая вода, основание цементируют. Абиссинский колодец можно соединить с насосной станцией. Обязательно воду относят на экспертизу в лабораторию.
  • При желании для бытовых нужд и полива растений прокладываются дополнительные трубы.

Крепление секций разъемной трубы

К буровому снаряду наращивание следующих секций производится разными способами. Для этого может использоваться:

  • резьбовая муфта;
  • гаечно-болтовое крепление;
  • приваренная муфта.

Резьбовая муфта необходимой длины крепится при помощи резьбы, обустроенной на внутренней поверхности каждой секции. Чтобы исключить самопроизвольное разделение элементов, используется фиксатор шплинтового типа.

Крепление при помощи гаечно-болтового узла лучше использовать для секций небольшого диаметра. Крепежные элементы — болты и гайки — привариваются непосредственно к отделам трубы. Она должна иметь тонкие стенки. Поэтому такое соединение имеет низкий уровень надежности. Если работы по бурению скважин необходимо провести в твердом грунте, гайки и болты лучше не использовать.

Чтобы сделать приваренную муфту, необходимо нарезать заготовки из трубы большего диаметра. Эти элементы привариваются к основанию бура и к дополнительным секциям. Муфта надевается на расположенный ниже участок и крепится поперечным болтом и гайкой, насаженной на его конец.

Выбирая конкретный способ крепления секций для буровой трубы, необходимо учесть следующий факт. В процессе работы бур необходимо периодически поднимать на поверхность, чтобы удалить с рабочей поверхности пробуренный грунт. Для этого трубу нужно будет разбирать и собирать для дальнейшего использования. Простое крепление значительно облегчит задачу.

Какие бывают скважины

Прежде чем рассмотреть вопрос об оборудовании, предназначенном для бурения скважин желательно познакомиться с технологиями добычи воды на дачном участке. Для этого можно воспользоваться одним из основных типов скважин:

  • Строительство колодца с быстрым наполнением от хорошего родника. Он может стать отличным накопителем для воды, содержать примерно два кубометра жидкости.
  • Скважина на песок, представляющая собой трубу диаметром сто миллиметров, которая погружается на глубину до 30 метров при помощи шнека. На ее заглубленном конце трубы крепится нержавеющая сетка, выполняющая роль фильтра, при погружении в песок с крупной фракцией. Глубина такого устройства от 10 до 50 метров, период эксплуатации не менее пяти лет.
  • Артезианская бесфильтровая скважина, используется для добычи воды расположенной между пластами, состоящими из пористого известняка. Глубина таких скважин от 20 до 100 метров, эксплуатировать их можно до 50 лет.

Скважина на воду – это своеобразный узкий колодец, как видно на фото.


Конструкция скважины на воду

Продолжительность эксплуатации скважин зависит от частоты ее использования. С увеличением интенсивности, возрастает срок ее службы. Определить глубину бурения скважины можно предварительно ориентируясь на подобные устройства соседних участков, а приобретать количество обсадных труб с некоторым запасом на корректировку глубины залегания грунтовых вод.

Устройство бура для скважин

Чтобы пробурить скважину необходимо иметь основной инструмент для этого — бур. Конечно, бур можно приобрести в специализированных точках продажи, а можно изготовить самостоятельно. Для этого необходимо знать его конструкцию и основные характеристики.

Исходя из всего выше сказанного, предполагается использование ручного бура. Его основным элементом является — буровая труба.

Буровая труба — представляет собой металлическую полую конструкцию, которая должна иметь возможность наращивания длины, по мере углубления в почву. Увеличение длины буровой трубы осуществляется присоединением дополнительных секций. Для изготовления буровой трубы лучше всего использовать толстостенные металлические трубы диаметром от 40 до 80 мм и с толщиной стенок 2-6 мм. Сегменты трубы изготавливают по длине от 80 до 150 см (в зависимости от роста по удобству использования). Соединение секций буровой трубы при наращивании ее длины происходит посредством муфты или втулки.

  • Муфта —  представляет собой короткую толстостенную трубу, чуть большего диаметра, чем основной стержень, с нарезанной внутри резьбой (или без таковой) и одним концом приваренной к каждой секции. Соединение фиксируется шплинтом или болтом с гайкой.
  • Втулка — представляет собой короткую толстостенную трубу, чуть меньшего диаметра, чем основной стержень, с нарезанной снаружи резьбой (или без таковой) и одним концом приваренной к каждой секции. Соединение фиксируется шплинтом или болтом с гайкой.

На верхнем конце буровая труба должна иметь рукоятку.

Рукоятка — это горизонтальная перекладина, предназначенная для вращения бура вокруг вертикальной оси. Изготавливается из трубы диаметром 40-60 мм или другого подходящего материала, имеющего большой запас прочности. Рукоятка приваривается к одной из секций буровой трубы или присоединяться к ней любым другим способом (например, вставляется в отверстие в трубе). Длина рукоятки выбирается в зависимости от удобства пользования, например, для вращения бура двумя людьми может быть размерами от 1,5 до 2 м. Кроме того, длина рукоятки может наращиваться различными способами. Для удобства пользования на концах рукоятки можно использовать резиновые наконечники, или наконечники из другого подходящего материала.

На конце нижней части буровой трубы крепится режущая часть конструкции, называемая сверло, нож или непосредственно — бур.

Крепление секций разъемной трубы

К буровому снаряду наращивание следующих секций производится разными способами. Для этого может использоваться:

  • резьбовая муфта;
  • гаечно-болтовое крепление;
  • приваренная муфта.

Резьбовая муфта необходимой длины крепится при помощи резьбы, обустроенной на внутренней поверхности каждой секции. Чтобы исключить самопроизвольное разделение элементов, используется фиксатор шплинтового типа.

Крепление при помощи гаечно-болтового узла лучше использовать для секций небольшого диаметра. Крепежные элементы — болты и гайки — привариваются непосредственно к отделам трубы. Она должна иметь тонкие стенки. Поэтому такое соединение имеет низкий уровень надежности. Если работы по бурению скважин необходимо провести в твердом грунте, гайки и болты лучше не использовать.

Чтобы сделать приваренную муфту, необходимо нарезать заготовки из трубы большего диаметра. Эти элементы привариваются к основанию бура и к дополнительным секциям. Муфта надевается на расположенный ниже участок и крепится поперечным болтом и гайкой, насаженной на его конец.

Выбирая конкретный способ крепления секций для буровой трубы, необходимо учесть следующий факт. В процессе работы бур необходимо периодически поднимать на поверхность, чтобы удалить с рабочей поверхности пробуренный грунт. Для этого трубу нужно будет разбирать и собирать для дальнейшего использования. Простое крепление значительно облегчит задачу.

Плюсы самостоятельного ручного бурения

Ручное бурение самостоятельно сделанными приспособлениями имеет следующие преимущества перед автоматическими способами проходки с использованием специальной буровой техники частными лицами и организациями:

Дешевизна. Изготовление своими руками бура из подручных материалов и проходка скважины без привлечения сторонних помощников, специалистов, организаций — самый выгодный вариант с финансовой точки зрения, если другие способы занятости в свободное время не приносят денежный доход.

Универсальность. Самостоятельное проведение буровых работ вручную универсально благодаря следующим особенностям:

  • Ручное бурение во многих ситуациях является единственно возможным вариантом проведения работ, если въезд на участок специальной техники невозможен или скважина размещена в построенном помещении.
  • Ручным способом прокладывают узкие скважинные каналы без использования обсадных колонн стандартного диаметра, что существенно удешевляет организацию и обустройство водоснабжения на индивидуальном участке.
  • Вручную проводят бурение на глубину от 5 до 35 м, что соответствует характеристикам абиссинской и скважины на песке.
  • Сделанный бур можно использовать для иных хозяйственных целей, если необходимо проделать отверстия в земле — при сооружении ограждений, посадке садовых растений, монтаже свайных фундаментов и других работ хозяйственно-бытового назначения. За ненадобностью конструкцию всегда можно разобрать и использовать в хозяйстве по своему усмотрению.

Комплектация ручного спирального бура заводского изготовления

Гибкость применения. В зависимости от глубины залегания водяного пласта, качества грунта и размерных параметров скважинного канала, используют различные бурильные технологии, конструкции буровых приспособлений или их сочетания. При индивидуальном изготовлении всегда есть возможность путем экспериментов самостоятельно сделать бур для скважины, наиболее удобный и эффективный для конкретных условий.

Проводить работы можно в любое удобное для хозяина время без привязки к сезону, времени суток, погоде, наемным специалистам или организациям. Если к обустраиваемому участку не подведена электроэнергия, ручным механическим способом можно бурить скважины без ее присутствия.

Конечно, за дешевизну ручного способа придется платить скоростью проведения работ и интенсивными физическими трудозатратами, последние в некоторой степени полезны с точки зрения улучшения здоровья.

Трубы и муфты для резьбового соединения

Как глубоко находится питьевая вода

Это главный вопрос, который ставит домовладелец при организации водоснабжения жилища. Точный ответ на него может дать лишь геологическая разведка дачного участка, проведенная в последние годы. Чтобы в этом убедиться, стоит изучить схему размещения водоносных слоев в толще земли.

Как видите, вода располагается на разных горизонтах, между которыми пролегают непроницаемые породы – плотный суглинок, известняк и глина. Для определения подходящего слоя предлагаем немного расшифровать представленную схему:

  1. Ближе всего к поверхности залегают воды, попадающие в грунт благодаря осадкам – так называемая верховодка. В некоторых местах она начинается с глубины 0,4—0,8 м и продолжается вплоть до 20 м. Как правило, это грязная и плохо отфильтрованная вода, содержащая вредные примеси.
  2. На глубинах до 30 м располагаются более чистые грунтовые воды, чей запас тоже подпитывается осадками. Большинство домашних колодцев вырывается именно до этого горизонта (его верхняя граница может находиться на расстоянии 5—8 м от поверхности). Перед употреблением в пищу эта вода подлежит обязательному фильтрованию.
  3. Подземные водяные скопления, находящиеся в песчаной прослойке, прошли хорошую природную фильтрацию и годятся для питьевого водоснабжения. Если вы хотите сделать скважину своими руками, то потребуется достичь этого горизонта.
  4. Наиболее чистая вода располагается в пустотах известняка на глубине 80—100 м, что недостижимо с помощью кустарных способов бурения. Поскольку артезианская вода находится под давлением, после пробивки скважины поток самостоятельно поднимается до уровня земли, а то и выплескивается наружу.

Расположение источника автономного водоснабжения

Когда мы разобрались, между какими пластами находится подходящий горизонт, нужно определить место для будущего источника водоснабжения. Мы не станем говорить о сомнительных вариантах наподобие биолокации рамкой либо рогаткой из лозы, а дадим ряд простых советов:

  • узнайте все о соседских колодцах и скважинах: их глубину, качество воды и местонахождение;
  • максимально отступите от очагов загрязнения – септиков, уличных туалетов и скотного двора;
  • заметьте: скважины не бурят на возвышенности, для этого лучше выбрать низину.

В любом случае вам необходимо запастись терпением. Вполне вероятно, что с первого раза добыть питьевую воду не удастся и понадобится делать несколько попыток.

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

  • Найти точное место с водой.
  • Сразу определить место для отработки.
  • Обговорить стоимость работ.
  • Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

Типы грунтов и водозаборных скважин

Бурение скважин под воду своими руками возможно только при условии тщательного анализа грунта. От особенностей грунта напрямую зависят возможности будущей скважины и особенности ее разработки.

В зависимости от особенностей залегания водоносного слоя выделяют следующие способы бурения скважин на воду:

  • Абиссинский колодец;
  • Фильтровая скважина;
  • Артезианская скважина.

Первый тип, абиссинский колодец (другое название – скважина-игла), подходит для большинства ситуаций. Такой тип разработки используется в том случае, где водоносный слой расположен недалеко от поверхности и земли и пролегает в песочном грунте. Технология бурения скважин на воду своими руками в данном случае уникальна, и для других видов скважин она не подходит. Для бурения достаточно будет одного дня – вот только добыть много воды такой скважиной не выйдет, поэтому для обеспечения потребностей одного дома потребуется минимум две скважины.

Следующий вид, заслуживающий внимания – фильтровые скважины (другое название – скважины «на песок»). Максимальная глубина залегания воды для таких скважин составляет 35 метров, что является сравнительно небольшим значением. Чаще всего фильтровые скважины обустраиваются на песчаных грунтах – бурение скважин для воды вручную требует минимальных усилий.

Ручное бурение на воду в данном случае занимает около двух-трех дней. Чтобы постоянно иметь доступ к воде, нужно грамотно и регулярно обслуживать скважину – частицы ила и песка могут полностью закупорить ее. В зависимости от качества обслуживания фильтровая скважина может прослужить от 10 до 20 лет.

Засорение не является проблемой для артезианских скважин. Кроме того, из достоинств также стоит отметить высокий дебит – до 100 м3/ч. Таким количеством воды можно обеспечить небольшой поселок. Надежность подобных выработок очень высока – средний срок службы артезианских скважин составляет около 50 лет.

Впрочем, чтобы добиться такого результата, придется приложить немало усилий в процессе бурения. Глубина артезианской скважины может достигать 120 метров – и для такой работы потребуются серьезные трудовые и финансовые затраты. Профессионалы справляются с такой работой примерно за неделю. Если мы делаем скважину своими руками, то на это может уйти несколько месяцев.

Разбираясь, как бурить скважину под воду своими руками, нужно очень хорошо изучить состав грунта на участке и учитывать особенности каждого типа грунтов:

  • Влажные пески довольно податливы, поэтому их можно бурить любыми способами, и особенных проблем не будет;
  • Водонасыщенные пески, которые можно извлечь из ствола скважины только при помощи желонки;
  • Крупнообломочные породы бурятся желонкой или стаканом (выбор осуществляется в зависимости от заполнителя);
  • Плывун – мелкодисперсный песок с большой концентрацией воды, поэтому выбирать его можно только желонкой;
  • Суглинки, представляющие собой пластичную смесь из песка и глины, лучше всего бурятся при помощи шнека или колонкового стакана;
  • Глинистые грунты, также разрабатываемые шнеком или стаканом.

Впрочем, при желании можно попытаться сэкономить и пойти по более простому пути. Этот вариант предполагает опрос соседей, у которых на участке уже есть скважина. Разумеется, в таком случае о большой точности полученной информации речь не идет, но на небольших расстояниях грунт практически не меняется, поэтому бурить скважину своими руками придется так же, как и у соседей.

Полезные советы и рекомендации

Когда нужна большая длина бурового стержня, можно поступить одним из таких методами.

Из чего состоит бур

Применять резьбовые муфтовые соединения:

  • для этого на каждом отрезке трубы выполняется наружная резьба;
  • затем изготавливаются резьбовые муфты в требуемом количестве;
  • чтобы подстраховаться от спонтанного разъединения деталей делается шплинтовой фиксатор.

Использование приваренных болтов и гаек, приваренных к концам секциям. Этот способ применим для разъёмных труб малых диаметров. Но этот метод является не самым надёжным благодаря непрочности сварочного соединения.

Применять, изготовленные заранее, штанговые секции с болтовой фиксацией. Это простой и эффективный способ:

  • выполняется нарезка муфт из трубы большего диаметра, чем у разъёмной трубки;
  • потом они привариваются к концу одной трубы, а другая труба свободной вставляется в муфту:
  • каждое такое соединение фиксируется поперёк вставленным болтом с гайкой.

Полезные советы облегчат процесс работы

Цельная и длинная буровая труба будет существенно усложнять работу.

Лучшим решением является разъёмная конструкция с оптимальной длиной секции равной 0,8 до 1,2 м.

Благодаря такому устройству будет проще подобрать нужную длину буровой трубы и увеличивать её по мере необходимости.

Несколько полезных советов, облегчающих бурение скважины, применяя ручной самодельный бур:

  • можно применить самодельную желонку для оптимизации процесса выемки грунта на поверхность, так как породу лучше собирать в ёмкость;
  • если трудно поднять грунт на поверхность, тогда нужно соорудить рычаг из подручных бочек или брёвен;
  • самодельный бур пригодиться и для других работ в домашнем хозяйстве.

Этим инструментом можно выкапывать ямы под заборные столбы или свайный фундамент.

Пошаговая технология бурения шнековым способом

Как пробурить скважину вручную – знает не каждый домовладелец! Для этого лучше прибегнуть к шнековому методу, особенно если работы идут на рыхлых слоях почвы. Для копки скважины ручным буром лучше работать парой, так как при этом уменьшается физическая нагрузка и ускоряется процесс.

Ручное бурение скважин на воду своими руками выполняют с помощью специального инструмента:

  • малогабаритной шнековой установки;
  • бура.

Пробурить скважину для воды лучше недалеко от участка, на котором она будет использоваться. Ручной бур для скважины своими руками можно изготовить самостоятельно, сварив между собой под особым углом лопасти и винт.

Подготовка необходимых инструментов

Для проведения работ необходимы:

  • бур (малогабаритная шнековая установка);
  • лебедка с буровой вышкой;
  • несколько обсадных труб;
  • штанги.

Выполненная треугольником из деревянных брусков буровая вышка облегчает работы. Для предохранения скважинного ствола от осыпания грунта из металлических труб делают обсадную колонну.

Изготовление шнека из подручных материалов

Труба диаметром 100 мм служит отличным каркасом винтообразного стержня. Вверху необходима винтовая резьба, а снизу – винтовой шнек с парными витками. Желательно приварить рукоять к верхнему отрезу бура, чтобы облегчить его работу. Полосы листового металла пойдут на изготовление режущих лопастей. Их толщина должна превышать 2 мм. Лопасти сваривают с винтом равноудалено друг от друга. Штанги длиной в 1,5 м делают из труб соответствующего диаметра.

Для первого звена нужна наружная винтовая резьба для соединения с буром. Остальные штанги должны иметь резьбу по обоим краям. Соединительные муфты следует подобрать по аналогичной резьбе.

Проведение буровых работ

В начале копают шурф (1,5×1,5 м) для обеспечения устойчивости конструкции. Опускают в него бур, ввинчивая по часовой стрелке. Погрузившись на метровую глубину, формируют ствол сооружения, опустив обсадного характера трубу. Следует использовать трубы, диаметр которых превышает размер лопастей бура. Дальнейшее забивание труб делают параллельно углублению скважины.

Когда бур заглублен на 2 м, трубные ключи станут отличным помощником для вращения инструмента. Периодически рекомендуется счищать с лопастей налипший грунт. После полного заглубления бурового инструмента делают наращивание. Фиксировать дополнительную штангу поможет резьбовое соединение. Параллельно проводят формирование обсадной колонны, проверяя вертикальное положение ствола. Бурение проводят до появления на инструменте влажной земли. Данная метка будет свидетельствовать о близком расположении водоносного пласта.

Установив в пробуренный ствол обсадную трубу, извлекают обрушенный грунт. Здесь помогут желонки с шариковым клапаном. Специальный хомут поможет предотвратить опускание наращиваемой обсадки.

При этом последовательное соединение пластиковых труб позволяет сделать более прочную обсадную колонну. Периодическая промывка водой шнека существенно облегчает всю работу по бурению скважины.

На видео показан подробный процесс бурения скважины для воды своими руками:

Конструкция

  1. Один из конструктивных элементов — разъемная буровая труба. Ее длина будет увеличиваться по мере увеличения глубины скважины.
  2. Следующая важная часть — ручка, которая позволяет вращать трубу своими руками или с помощником с помощью физических усилий.
  3. Главный элемент такого ручного инструмента — бур, изготовить который можно несколькими способами.

Делаем бур самостоятельно

Ниже предлагается инструкция проверенной в работе конструкции. При работе соблюдайте правила техники безопасности.

Самый простой вариант — спиральный бур, для которого подбирается металлический стержень, конец которого хорошо заостряется. Для этого от острия наконечника отступите 200 мм и приварите 2 ножа.

Необходимые материалы для изготовления самодельного бура

Изготовить их можно из половинок стального диска, диаметр которого 100-150 мм. Приварите ножи к металлическому стержню под небольшим углом, не более 20˚ к горизонтали, расположив половинки напротив друг друга. Итоговый угол между ними составит 40˚.

С нижней части приварено сверло (наконечник), сверху болт – для соединения

Хорошо заточите режущие кромки ручного бура, тогда процесс будет происходить быстро и без затруднений.

Кстати, при изготовлении спирального бура на заводе, используют специальную инструментальную сталь. Ее сначала нагревают, а затем закручивают в спираль и закаляют. При этом шаг спиральных витков равняется их диаметру.

Изготовление рукояти

Рабочий процесс

От вращения рукояткой самодельный инструмент начинает врезаться в слой грунта заостренными ножами. Потом его нужно вытащить вместе со срезанной почвой наверх. Землю высыпают в стороне от места бурения скважины, например, в тачку, чтобы потом вывезти с участка. После чего процедуру повторяют снова.

Изготовление бура из двух дисков

По мере того, как самодельная скважина на воду будет увеличивать свою глубину, производите увеличение штанги инструмента. Основные элементы закрепляйте между собой резьбовым или втулочным соединением.

Для страховки от разъединения составных элементов, фиксируйте их дополнительно шплинтами. При поднятии удлиненного инструмента наверх, снимайте дополнительные звенья штанги.

Самодельный бур для скважин в окончательном варианте

Конструкция бура ложкового типа

Если грунт устойчив к осыпанию, например, суглинок, мокрый песок, лучше применять буры-ложки. Изготовить его можно самостоятельно из цилиндра, у которого в боковой поверхности необходимо сделать продольную прорезь.

Бывает, что ее форма может быть спиралевидной. Длина бура-ложки традиционно не превышает 700 мм.

Внутри извлекаемая порода держится за счет сжатия и прилипания. Поэтому для более сыпучих грунтов применяют более узкую прорезь в инструменте.

Сделать цилиндр можно из листовой стали, которую необходимо свернуть по заданному диаметру. Можно взять подходящий кусок металлической трубы, которая изначально имеет цилиндрическую форму.

Самодельный бур для скважины ложкового типа

Во время работы бур-ложка вынимает грунт горизонтальными нижними кромками и вертикальной кромкой. Глина, песок скапливается внутри цилиндра. Иногда можно внизу приварить простое сверло по металлу, но оно должно быть расположено строго по оси штанги.

Особенность инструмента в том, что если оси штанги и сверла совпадают, то линия оси корпуса вместе с режущей кромкой смещается на 1-1,5 мм относительно ее.

За счет такого взаимного расположения осей инструмент может пробурить отверстие большего диаметра, чем у него самого. Это происходит за счет убирания грунта с боковых стен скважины, благодаря продольной режущей кромке. Периодически необходимо поднимать инструмент наверх для очистки.

Знайте, что ложковый бур нормально проходит через обсадные трубы, которые ставят с целью недопущения обрушения шахты скважины.

Выгодно ли ручное бурение

Его преимуществом является:

  • низкая цена работ;
  • использование ручного насоса в период отключения подачи электрической энергии;
  • сохранение ландшафта на загородном участке, так как на него не будет заезжать специальная буровая техника.

Недостатки:

  • ограничение по глубине скважины;
  • невозможность использования в плотных грунтах.

Самодельная установка для бурения скважин в мягком грунте

Использовать самодельные буры можно не только для изготовления скважин. Они хорошо себя показали при установке заборов, устройстве столбчатых фундаментов, посадке растений и для других садово-строительных работ. Из вышесказанного стало понятным, что изготовить такого «помощника» под силу любому хозяину частного дома, если будет подходящий инструмент и некоторые навыки работы с ним.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
