Чудо-печь на солярке для отопления гаража своими руками: 3 варианта

Особенности дизельных обогревателей для дома и дачи

Тепловая пушка на солярке.

Сегодня покупаются дизельные обогреватели для дома и дачи, промышленных и складских помещений, для обогрева гаража и временных построек, в ходе проведения строительных и ремонтных работ, когда на улице мороз. Именно потому данное устройство можно назвать универсальным.

На современном рынке нагревательной техники можно найти следующие варианты дизельных обогревателей:

прямого действия;
непрямого действия.

Кроме этого обогреватель на солярке для дачи и дома может иметь самую разную мощность, от чего зависит отапливаемая им площадь.

Устройство и принцип работы нагревательных элементов на дизельном топливе. Оборудование внешне представляет собой металлический корпус продолговатой формы, который поставлен на подвижную платформу (передвигается на колесиках).

Конструкционные элементы прибора:

камера сгорания топлива;
свечи;
вентилятор;
двигатель;
насос;
система фильтров для очистки топлива;
фильтры для очистки воздуха;
емкость (бак) с топливом;
контроллер пламени;
термостат.

Обогреватель на солярке для дачи и дома срабатывает по следующему принципу. В топливный бак загружается жидкое горючее. Насос начинает перекачивать его в камеру горения, где присутствуют свечи зажигания. Последние питаются от электросети. По команде «Пуск» свечи пропускают искру, топливо воспламеняется. Через систему труб и фильтров в камеру подается очищенный воздух, который нужен для поддержания реакции горения.

Принцип работы агрегатов прямого и непрямого действия.

Оборудование прямого действия. В данном случае продукты горения дизельного топлива не отводятся за пределы помещения, а вместе с подогретым воздухом распределяются по комнате. Это главный недостаток прибора. Именно потому его не используют для обогрева жилых зданий и сельскохозяйственных построек. Однако техника просто незаменима при проведении строительных и ремонтных работ, в производственных цехах, так как может обогреть большую площадь за сравнительно небольшой промежуток времени.

Приборы непрямого действия. Их используют для обогрева жилых помещений, так как продукты сгорания жидкого горючего выводятся за пределы комнаты. В данном случае дым, который образуется от сжигания дизельного топлива, попадает в специальный теплообменник, откуда подается в дымоход. Последний подключается к вентиляционной шахте. Как результат в комнате остается только тепловая энергия.

ИК обогреватель на солярке.

Современные дизельные обогреватели для дачи и дома оснащаются системой фильтров для очистки энергоносителя, что существенно продлевает срок службы оборудования. Кроме этого здесь имеется объемный бак, который дает возможность прибору без дозаправки и в полном, автономном режиме работать до 16 часов. К преимуществам техники непрямого действия можно отнести наличие контроллеров, которые предохраняют оборудование от перегрева. Здесь также имеется контроллер топлива, который срабатывает, как индикатор.

Обычные дизельные обогреватели для дачи и дома имеют вид тепловой пушки. Этот прибор состоит из металлического корпуса, камеры сгорания и вентилятора. В ходе работы прибора вентилятор распределяет тепло в помещении в нужном направлении. Недостаток: после выключения обогревателя температура в помещении резко падает.

Обогреватели для дачи на жидком топливе с инфракрасным излучением лишены подобного недостатка. В данном случае энергия от сгорания теплоносителя превращается не в обычное тепло, а в инфракрасное излучение, которое прогревает не воздух в комнате, а окружающие предметы. Даже после выключения обогревателя заданный температурный режим в помещении держится еще продолжительный промежуток времени.

Понять принцип работы оборудование поможет видео:

https://youtube.com/watch?v=UKaMjRtwkkc

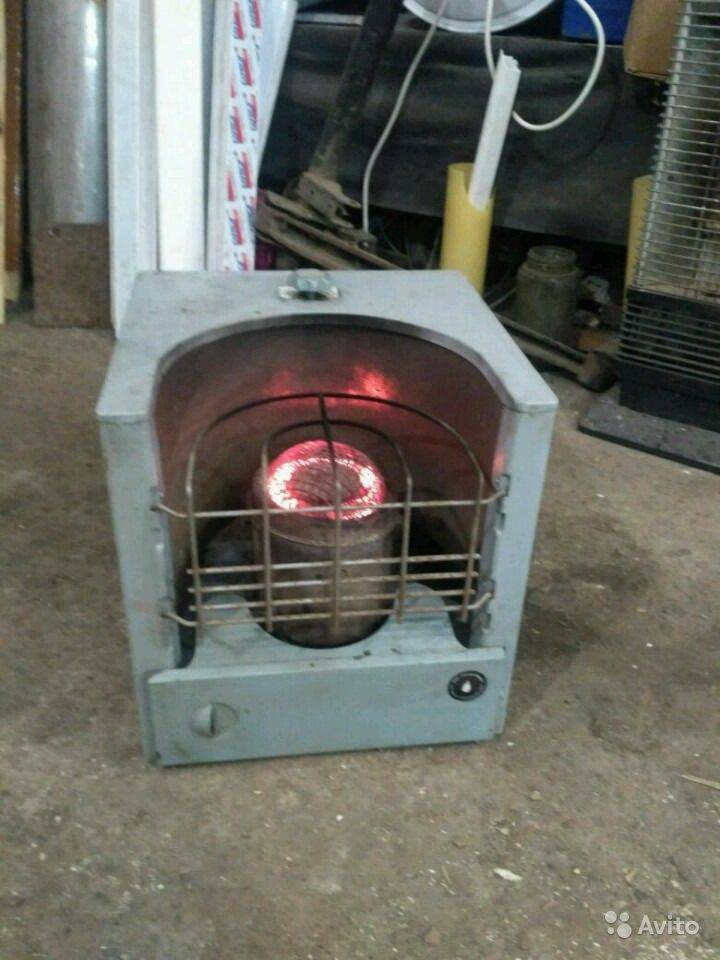

Конструкция

Топливный бак, который снимается и имеет клапан.
Винт для регуляции.
Блок, с наличием фитиля.
Съёмная решётка.
Отражатель.
Горелка.

На корпусе находится отражатель, его окрашивают порошковым красителем. От него зависит обогрев здания.

По центру конструкции располагается горелка.

Топливный бак, находящийся в задней части прибора, подаёт горючее в фитильную чашу самотёком.

Регулировочным вентилем устанавливается мощность обогрева.

Мы представили общую конструкцию печей, но в идеале, некоторые модели отличаются. Это диктуется производителем, который их производит и поставляет.

В основном они изготовлены из огнеупорной стали и могут достигать до 10 кг в весе. Компактность прибора позволяет его транспортировать в различные места.

Бензиновая печь из бочки или трубы

Рассматривая самые популярные отопители для гаража, нельзя пройти мимо одной простой, но весьма эффективной печки. Она не газовая и не дровяная – она на бензине. Размеры ее варьируются в зависимости от размеров заготовки под корпус. Поставить ее можно в любой точке гаражного помещения, например, у боковой стенки или в углу. Для этого нам понадобятся:

В конструкции бензиновой печи нет ни чего сложного.

Металлическая бочка или отрезок трубы диаметром 300-400 мм;
Толстая металлическая проволока;
Паяльная лампа;
Крупные речные камни;
Изогнутая труба для дымохода диаметром 100 мм.

Наша задача – подготовить камеру сгорания. Для этого проделываем в нижней части бочки (в боковой стенке, у самого дна) небольшое отверстие, в которое у нас будет вставляться горелка паяльной лампы. Если вы используете не бочку, а трубу, приварите к ней дно, после чего проделайте отверстие для лампы – было бы неплохо, если это отверстие могло чем-нибудь закрываться.

На следующем этапе берем мощную металлическую проволоку, сгибаем ее так, чтобы она образовала упругую подставку под камни – проволока отправляется на дно нашей печки для гаража. На нее укладываем округлые камни (их полно в горных реках), до самого верха (проволока должна выдержать их вес). Далее приделываем к нашей печке дымоход.

Прежде чем приступать к набивке печки для гаража дровами, позаботьтесь о том, чтобы поставить ее на кирпичи или любое другое негорючее основание.

Теперь можно приступать к тестовому запуску нашей печки для гаража. Заливаем в паяльную лампу бензин, дожидаемся ее выхода на рабочий режим, аккуратно вставляем лампу в заранее подготовленное для нее отверстие, ждем пока прогреются камни. Прогорев всего 1 час, печка будет отдавать тепло еще 3-4 часа. Если вы сумеете сделать дымоход с задвижкой, тепло будет сохраняться еще дольше.

На этапе горения паяльной лампы необходимо обеспечить проветривание гаража, так как печка забирает воздух прямо из помещения (как и любая другая печь из нашего обзора).

Примеры конструкций

Буржуйка

Легче всего переделать под солярку печку-буржуйку. Тепловая мощность будет до 5-7 кВт при расходе топлива 300-500 мл/час. Топливная аппаратура той же конструкции практически без изменений может быть использована в более мощных отопительных котлах на дизеле, а также для запуска на отработке и керосине.

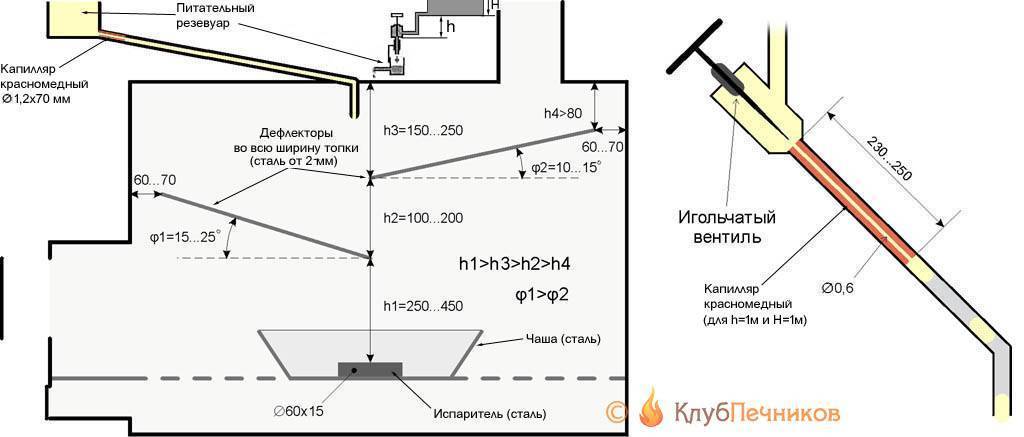

Схема доработки буржуйки под дизтопливо дана на рис. ниже. Дефлекторы не дают парам горючего остыть, прежде чем те сгорят. Кстати, дефлекторы увеличивают экономичность печи при запуске на дровах и угле. Высота бортика пламенной чаши – 60-80 мм; емкость ее не должна быть меньше емкости питательного резервуара (см. ниже). Ход печи на жидком топливе, если можно так выразиться, обратный: воздух поступает в настежь открытую дверцу топливника; поддувало закрыто. В противном случае печка становится прожорливой и быстро закоксовывается (обрастает нагаром).

Как переделать буржуйку на жидкое топливо

Питание, запуск и ход

Печь-капельница на солярке будет достаточно безопасной и проявит все свои достоинства только если топливная аппаратура собрана и налажена правильно. Выполняется питание капельной печи обязательно 2-ступенчатым, с буферным питательным резервуаром. Причина – довольно сильная зависимость частоты капели от наружной температуры и напора в подводящем трубопроводе. Напор, в свою очередь, определяется уровнем топлива в баке или степенью его наддува. Закапало реже – испаритель остыл, печка погасла, чаша переполнилась и топливо потекло наружу. Закапало чаще – капли не успевают испаряться, в чаше коптящее пламя, печка зря жрет горючку. Если нет питательного резервуара, может дойти вообще до беды: из печки потечет пылающая струя. Поэтому изготовление и запуск печей на жидком топливе с одноступенчатым питанием – занятие для оголтелых экстремалов или тех, кому терять больше нечего, а спать очень хочется.

Оба капилляра (см. рис.) выполняются из красной меди. Тут дело в смачиваемости металла топливом: по узкой трубке из другого материала оно или вовсе не просочится, или систему питания не удастся наладить. Налаживание начинают с подбора длины предохранительного капилляра диам. 1,5 мм. Объем питательного резервуара необходим 0,25-0,5 л; его высота – 7-12 см. Длину предохранительного капилляра подгоняют так, чтобы при заполненном до верха питательном резервуаре частота капели была 25-30 капель за 10 с.

Далее подгоняют питательный капилляр диам. 0,6 мм; топливо в баке должно быть залито на полный напор H. При полностью открытом игольчатом вентиле и минимально допустимой наружной температуре частота капели из топливопровода в питательный резервуар должна быть на 2-3 капли за 10 с меньше. Эту же частоту капели выставляют игольчатым краном при запуске печи при более высокой наружной температуре.

Для запуска печи в огневую чашу кладут сгорающий фитиль (см. выше). Когда он прогорит, как надо, наливают топливо в питательный резервуар и пускают капель из топливопровода. Печка будет на ходу 4-5 час; если время обогрева требуется меньшее, игольчатый вентиль прикрывают. Только от питательного резервуара ход печи продлится 1-1,5 час.

Чертежи печи с каменкой, пригодной для доработки на солярку

Для гаража

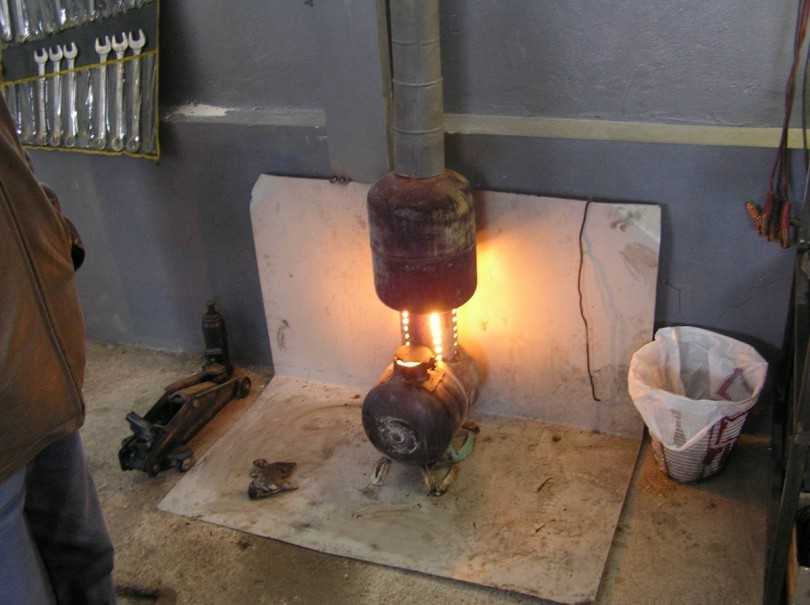

Печь на солярке и отработке для гаража

Печь на солярке для гаража должна запускаться и на отработке. Оптимальная конструкция гаражной чудо-печи показана на рис. справа; пламенная чаша под капель (выдвинута) является одновременно и емкостью для безнапорного сгорания масла. Мощность – до 5 кВт на одну колонну-дожигатель (райзер), но делать печку более чем на 2 райзера недопустимо, может взорваться! Данные конструкции:

Материалы – квадратная профтруба 180х180х6 для лежака (камеры сгорания) и дожигателя, и 100х100х6 для райзеров.
Длина лежака 380 мм, дожигателя 1000 мм, высота райзеров 500 мм.
Отверстия в райзерах диаметром 10 мм на всех 4-х сторонах по 8 равномерно по оси.
Для запуска печи на отработке питательный резервуар необходимо отсоединить, а патрубок капельницы снаружи заглушить.
Отдельный дефлектор не нужен, им служит крышка лежака.

Как безопасно эксплуатировать печку на солярке?

Отопление помещений печкой на солярке.

Использование чудо-печи для отопления возможно только при неукоснительном выполнении всех условий её эксплуатации и пожарной безопасности. Чтобы не случился пожар или отравление продуктами горения солярки, каждый потребитель обязан выполнять правила:

не оставлять растопленную печь без присмотра даже на несколько минут, контролировать процесс её остывания;
не использовать обогреватель рядом с предметами, которые могут легко загореться – мебелью, текстилем, пластиком, горючими жидкостями, бумагой, деревом;
агрегат необходимо установить на жаропрочное основание из керамики или кирпича;
помещение должно быть оборудовано вытяжкой или иметь окна, форточки или двери для качественного проветривания;
необходимо использовать только рекомендованный инструкцией вид топлива, нельзя разбавлять его даже небольшим количеством воды, смешивать разные виды горючего;
при эксплуатации печи запрещено ставить на решетку тяжелые ведра или кастрюли.

Когда работает агрегат, люди должны быть максимально осторожны – существует большая вероятность получения ожогов. Запрещено допускать детей, домашних животных близко к открытому источнику огня, контролировать все их перемещения при эксплуатации устройства.

Двухконтурные

Это оборудование используется для отопления и обеспечения ГВС. Можно выделить два вида, учитывая метод водонагрева:

Непрерывный нагрев теплоносителя благодаря применению теплообменника. Эффективное проточное решение для небольшой семьи.
Имеется дополнительный бойлер, что позволяет нагревать сразу большой объем жидкости. Можно использовать в промышленных масштабах.

Двухконтурный дизельный котел

Расход дизельного топлива зависит от нескольких факторов:

климатические условия;
высота потолков;
эффективность теплоизоляции;
отапливаемая площадь.

Как подтверждают специалисты, установка конденсационной дизельной печки позволяет сэкономить на топливе. Конденсация водяных паров способна помочь увеличить КПД до рекордных 108%.

Другие виды печей

Говоря о чудо-печке, стоит отметить, что существуют еще виды печек для временного обогрева помещений, которые не требуют больших расходов. Это печки, работающие на отработанном масле и печки-газогенераторы.

Печь, работающая на отработанном масле — это один из самых экономных вариантов отопления жилого или любого подсобного помещения. Экономия достигается из-за дешевизны топлива, так как отработанное масло стоит недорого, а в некоторых случаях оно вам может достаться вообще бесплатно.

Печи на отработке

Плюсы:

Главными преимуществами печки являются простота конструкции и экономичность. Кроме этого, при сгорании отработки, в атмосферу не производится выброс вредных веществ, копоти и дыма.
В конструкции отсутствуют сложные детали в виде форсунок, капельниц, поэтому печь работает без перебоев даже при критически низких температурах.
Есть возможность интегрировать печь в систему отопления. Для этого достаточно установить на нее бак и в его верхней части сделать вывод в систему отопления. «Обратка» также должна выходить на бак. Такая достаточно простая схема позволяет значительно экономить на потреблении электричества или газа.

Минусы:

Требуется устройство дымохода, высота которого должна составлять минимум 4 метра.
Дымоход не должен иметь горизонтальных участков.
Необходимо регулярно производить чистку дымохода и емкости под масло.

Розжиг печки производится очень просто. В емкость для масла помещается бумага и заливается небольшое количество масла. Бумага поджигается, масло начинает нагреваться, закипать и через некоторое время самовозгорается. После этого можно долить необходимое количество отработанного масла и затем только контролировать его уровень

Конструкция отопительного прибора позволяет:

осуществлять контроль над количеством потраченного топлива;
регулировать температурный режим;

Газогенераторные печи

Печь-газогенератор — это привычная всем «буржуйка», работающая на твердом топливе (уголь, дрова). Идеально подойдет в том случае, когда требуется отапливать помещение в течение длительного времени и при этом не стоит вопрос эстетичного вида отопительного прибора. Преимущества печки — небольшие размеры в сочетании с высоким коэффициентом полезного действия. Достигается это за счет того, что в замкнутом закрытом пространстве, где практически нет кислорода, дрова под воздействием высокой температуры переходят в новое состояние, которое называют топочный газ, который при дожигании образует большое количество тепла. На том же принципе работают и пиролизные котлы. Дрова горят медленно, долго, сгорают практически без остатка, за счет чего КПД газогенераторной печки составляет 75−80%. Благодаря тому, что топливо сгорает почти полностью, не образуется много золы и дыма.

Интенсивное горение требуется только для образования сильной тяги. Для этого потребуется не более 15 минут. Затем, используя специальные заслонки, процесс переводится в режим плавного тления. Это позволяет экономить на топливе и одной закладки дров или торфяных брикетов хватает от 5 до 12 часов в зависимости от модели.

Здесь приведены только два вида временных источников тепла, которые по своим характеристикам, техническим возможностям, ценовому диапазону больше всего похожи на чудо-печку на солярке. Какой именно печке отдать предпочтение для временного отопления своего гаража или дачи, это дело каждого собственника в отдельности.

От правильности выбора системы отопления для теплицы зависит то, насколько прибыльным для вас окажется раннее выращивание овощей, ягод или зелени. Ведь затраты на обогрев сооружения могут «съесть» львиную долю доходов от продаж! Не менее актуальным вопрос дешевого отопления становится, если парниковое выращивание задумано «для себя», а не в целях создания бизнеса. Исходя из этих рассуждений, печь для теплицы является наиболее эффективным источником тепловой энергии. Главное – правильно выбрать печь/

Изготовление печки-буржуйки

Давайте посмотрим, как сделать буржуйку в гараж. Печки-буржуйки отличаются своим крайне простым устройством. Вот их преимущества:

Всеядность – эти печки могут работать на любых видах топлива, как на дровах, так и на угле;
Печь буржуйка может использоваться для приготовления еды – на ее верхней поверхности помещаются чайники, кастрюли, сковородки и прочая утварь;
Буржуйка для гаража своими руками порадует простотой изготовления – для печки нужны листовой металл и труба для дымохода;
Самодельная буржуйка не требует какого-то хитрого розжига – достаточно заложить в нее дрова и поджечь. Потом в нее можно закладывать уголь.

Чертеж самодельной буржуйки.

Буржуйка в гараж своими руками – это отличный выход, когда есть возможность покупать дрова. А набрав их в ближайшем лесу, вы получите источник бесплатного тепла. Также для топки печки используются любые древесные отходы, евродрова и даже пеллеты.

Чертежи буржуйки крайне просты – ее устройство можно рассказать даже «на пальцах». Она представляет собой короб из металла с двумя дверками на передней панели. Через верхнюю дверку, самую большую, загружаются дрова. А через нижнюю удаляются продукты горения. Одновременно с этим нижняя дверка играет роль поддувала. Если в гараже станет жарко, прикройте поддувало печки, и через некоторое время температура упадет.

Изготавливая буржуйку своими руками, обратите внимание на опубликованный чертеж. Вам нужно сварить металлический короб высотой и длиной 450 мм, шириной 250 мм. Во внутренней части, на высоте 80 мм, мы привариваем колосник (под него мы можем приспособить лист из толстого металла с прорезанными отверстиями)

Также внутри привариваем дымообороты, чтобы улучшить тягу. В верхней задней части привариваем кусок трубы диаметром 100 мм под дымоход

Во внутренней части, на высоте 80 мм, мы привариваем колосник (под него мы можем приспособить лист из толстого металла с прорезанными отверстиями). Также внутри привариваем дымообороты, чтобы улучшить тягу. В верхней задней части привариваем кусок трубы диаметром 100 мм под дымоход.

Печь для гаража на дровах, она же буржуйка, готова – можно приступать к испытаниям. Для этого следует запастись дровами. Установка печки в гараже осуществляется в любом удобном углу. Стенки угла оббиваем оцинкованной сталью, чтобы тепло не уходило в стены, а отражалось в гараж. Далее приступаем к закладке дров и розжигу – примерно так же, как мы разжигаем мангал. С помощью дверки зольника вы сможете отрегулировать тягу.

Собирая печь своими руками, обратите внимание на толщину металла – она должна составляет не менее 5 мм, иначе печка легко прогорит и потеряет эффективность

Особенности эксплуатации печи

Перед тем, как разжечь печь на солярке, необходимо установить в нужное место бак, а также залить в него топливо.
Следующий шаг – снять решетку с горелкой и выполнить установку в блок фитиля.
После этого производится обратная установка горелки и решетки, открывается регулировочный винт и через 30 секунд можно производить розжиг горелки.
После того, как начнется интенсивное горение, потребуется завернуть регулировочный винт до конца и подождать немного, чтобы пламя осело.
Затем открыть обратно, установив нужную степень нагрева.
Выключение прибора осуществляется завинчиванием винта до упора. При этом нужно проследить, чтобы солярка выгорела до конца и огонь полностью погас.

Для того, чтобы печь, работающая на солярке, приносила исключительно пользу для владельца, необходимо в процессе эксплуатации придерживаться некоторых правил предосторожности.

Запрещено пользоваться прибором в плохо проветриваемом помещении.
Нельзя устанавливать устройство в непосредственной близости от мебели и других легковоспламеняющихся предметов.
Запрещено использовать другое топливо, которое не указано в паспортных данных.
Запрещено держать рядом с работающей конструкцией горючие вещества.

Кроме того, следует позаботиться, чтобы печь была защищена от попадания воды.

Длина дымохода должна превышать четыре метра – это обеспечит быстрое и эффективное удаление дымных газов. Количество горизонтальных отрезков в дымоходе нужно минимизировать для улучшения показателей тяги.

Разжигать печь нужно следующим образом: в нижнюю емкость помещается кусок бумаги, поверх него заливается солярка и поджигается. Примерно через десять минут горения топливо начнет самовоспламеняться. В дальнейшем топливо регулярно подливается в бак по мере необходимости.

В печь на солярке можно заливать также отработку (использованное машинное масло). Это еще больше сократит расходы на отопление, т. к. это топливо практически ничего не стоит. Тем не менее, желательно все же использовать чистую солярку, чтобы предотвратить быстрое засорение труб.

Для увеличения эксплуатационного срока печи следует раз в десять дней чистить конструкцию от сажи и накопившихся там продуктов горения.

Инструкция по использованию:

Первоначально необходимо установить место в специально предназначенное для него место, после чего в него заливается солярка.
Решетка и горелка демонтируются, что дает возможность вставить фитиль в специальный блок.
После установки фитиля горелка и решетка возвращаются на свои места.
Необходимо убедиться в надежной фиксации всех съемных элементов, после чего можно открыть регулировочный винт.
Требуется подождать около 30 секунд, этого времени будет достаточно для пропитывания фитиля соляркой.
Осуществляется розжиг горелки.
Дождаться начала интенсивного горения, как только оно наступает, регулировочный винт закручивается до самого конца.
Нужно немного подождать, а после оседания пламени снова открыть регулировочный винт. Теперь можно настроить степень нагрева, задав желаемые параметры.
При необходимости завершить работу печки нужно будет снова завернуть регулировочный винт до конца.
Перед завершением работы в обязательном порядке необходимо убедиться в отсутствии пламени и полном выгорании солярки. Расход топлива зависит в первую очередь от размеров и мощности агрегата, показатель может составлять от 140 до 400 мл в час.

Преимущества и недостатки

Плюсы:

Равномерное прогревание здания.
Нет зависимости от электричества.
Контролируется процесс горения.
Малая стоимость монтажа.
Можно подогреть и приготовить пищу.
Низкая цена.
Нет выделения сажи и дыма.
Работает без присмотра.
Экономия топлива.
Транспортабельность.
Пожаробезопасность.
Небольшие габариты.

Минусы:

Нельзя использовать неочищенное масло и держать его в холоде.
Не применяется в непроветриваемых помещениях.
Малая инертность.
Неприятный запах.

Это интересно: Биокамин своими руками — как сделать для дома и квартиры, преимущества и недостатки, пошаговая инструкция с фото и видео

Печь на солярке своими руками

Оборудование для отопления нежилых помещений, работающее на дизельном топливе либо отработанном масле, можно изготовить своими силами из подручных материалов. Самодельная конструкция имеет простейшее устройство, рассчитанная на производство в кустарных условиях. Для работы потребуются доступные материалы и электрические и ручные инструменты, которые есть практически в каждой мастерской.

Печь собственного изготовления состоит из следующих деталей:

корпус сварной из листовой стали или бочки объемом в 200 литров;
горелка безнапорная;
емкость для топлива;
трубопровод, подающий с запорной арматурой
дымоход с шибером (заслонкой для изменения тяги);
патрубок для соединения печи с дымовым каналом.

Общий вид на схеме:

Все перечисленные узлы и детали изготавливаются самостоятельно из стального листа или труб разного диаметра. Печь на солярке своими руками собирается на заранее подготовленном основании и тщательно на нем закрепляется стальными анкерами. Надежный железобетонный фундамент гарантирует защиту от смещений корпуса и возникновения напряжений в дымовом канале, выведенном через стену.

Необходимые материалы и инструменты

Для изготовления отопительного оборудования своими силами понадобится:

стальной лист толщиной не менее 3 мм для корпуса или бочка объемом 200 литров со стенками достаточной толщины, исключающей деформацию при нагревании;
уголок или труба профильная прямоугольного сечения;
трубы металлические разного диаметра для изготовления дымовых каналов и горелки безнапорной.

Выделка деталей и узлов производится неспециализированным электрическим инструментом согласно перечню:

дрель электрическая с набором сверл;
машинка шлифовальная угловая с набором отрезных дисков для работы по металлу;
аппарат сварочный инверторный с набором электродов, потребного диаметра;
ручной слесарный инструмент: молотки, пассатижи, кусачки, щипцы, ключи гаечные и тому подобное.

Автономная печь и детали для нее производятся в мастерской или под навесом, что позволит выполнять все операции вне зависимости от погодных условий.

Изготовление корпуса и безнапорной горелки

Весь технологический процесс выделки деталей и сборки их в готовое изделие занимает всего несколько дней. На первом этапе производим разметку и раскрой стального листа для корпуса. В случае если в качестве основы используется бочка, то необходимо в нижней ее части сделать технологическое отверстие, которое будет плотно закрываться стальной дверцей. Для обеспечения устойчивого горения потребно обеспечить ее герметичность.

Чертеж нижней части печи:

Чертеж верхней части:

Из подготовленных деталей при помощи электросварки собираем корпус. Контроль качества швов осуществляется при помощи керосина и мела. Этот способ позволяет обнаружить даже самые микроскопические зазоры. Контроль производится следующим образом: с наружной стороны стыки прочерчиваются мелом. Изнутри на шов наливается небольшое количество керосина, который способен проникать через трещины. Потемнение мела покажет место дефекта.

Горелка безнапорная имеет корпус из стальной трубы с внутренним диаметром 216 мм, состоящий из двух частей одетых друг на друга. В верхней части их привариваются крышки с вырезом по центру. По боковым поверхностям корпуса высверливаются пять рядов отверстий. В нижней части врезан подающий трубопровод и узел, через который происходит подача воздуха необходимого для сжигания воздуха.

Он представляет собой отрезок трубы, заглушенный сверху стальной пластиной, в которой по двум окружностям просверлены отверстия. Узел подачи воздуха приваривается к днищу печки вокруг выреза. Выполнение основных технологических операций: сварочные работы, резка и высверливание отверстий не требуют специфических навыков и большого опыта металлообработки.

Принцип действия безнапорной горелки

Подача дизельного топлива в испарительный резервуар происходит через трубопровод и регулируется запорной арматурой. Соляра поджигается через отверстие, предназначенное для подачи воздуха. Устойчивая тяга возникает после достижения определенной температуры, когда испарение дизтоплива станет постоянным. Смешивание паров топлива с воздухом происходит над пластиной воздушного узла, где он и горит.

Дизельное топливо и отработанное масло имеет достаточно резкий запах и лучше всего такие печи использовать в гараже или ином нежилом помещении. Установка обогревателя должна производиться в соответствии с требованиями пожарной безопасности. По отзывам владельцев жидкостных печей такой конструкции, составляет величину в 0,2-0,4 литра в час.

Плюсы и минусы

Любой вариант создания или покупки печки для поддержания в гараже нужной температуры обладает как положительными, так и отрицательными сторонами. Не нужно останавливаться на первом попавшемся варианте.

Только рассмотрев и проанализировав их, а также, учитывая все положительные и отрицательные аспекты, можно окончательно определиться с выбором в каждой конкретной ситуации.

Положительными моментами являются:

Низкая стоимость используемого топлива и его малый расход, по сравнению с древесиной или каменным углем.
Малое количество вредных выбросов в помещение и атмосферный воздух. Но стоит помнить о безопасности, любой процесс сжигания углеводородов сопровождается выделением опасного для жизни, коварного и незаметного газа – оксида углерода, который не обладает запахом. Поэтому, к вопросам вентиляции помещения следует отнестись с большой ответственностью.
Доступность и дешевизна материалов для сооружения такой печи, все что понадобится – это немного металла.
Простота изготовления подобной печки, с такой работой может справиться даже человек, далекий от тонкостей металлообработки. Все что нужно – уметь пользоваться болгаркой и сварочным аппаратом.
Возможность надежной эксплуатации в холодное и теплое время года.
Малые габариты отопительного агрегата.

Отрицательных моментов меньше, но они тоже есть:

Печь выделяет запах от сгоревших нефтепродуктов, а про действие на организм человека окиси углерода было рассказано выше.
Отопительный прибор нуждается в регулярной очистке, минимум раз в неделю.
При отсутствии ухода за дизельной печкой, она весьма часто выходит из строя.
Рядом с подобной печкой нельзя использовать нагревательные электроприборы и прочие горячие поверхности.

Самодельная печка на солярке для отопления гаража: разбор 3-х конструкций

Особенности дизельных обогревателей для дома и дачи

Конструкция

Бензиновая печь из бочки или трубы
