Правильное устройство дренажа вокруг дома: разбор основных технических моментов

Что подразумевается под дренажем?

Под дренажем подразумевается система для отвода излишков влаги, которые накапливаются во время атмосферных осадков от жилого здания. В большинстве случаев она состоит из системы труб, по которым водные ресурсы отводятся за пределы приусадебного участка или в специально обустроенное для этого место. Среди домовладельцев бытует ошибочное мнение, что для защиты загородного дома вполне достаточно качественно бетонной отмостки, а дренаж пустая трата времени и денег. Но специалистами настоятельно рекомендуется обустраивать систему, отвода атмосферных осадков, которая обезопасит строение от избытков дождевой воды. На сегодняшний день рассматривают три системы дренажа:

  • Открытая дренажная система, в которой используются ничем не накрытые траншеи, глубина и ширина которых составляет полметра. Такой вариант считается самым простым для самостоятельного воплощения. Однако рвы на приусадебном участке или вокруг дома не придают внешней привлекательности домовладению, при этом обладают незначительным сроком службы. Поэтому траншеи укрепляют при помощи различных лотков или бетона.
  • Засыпные конструкции представляют собой стандартные канавы, засыпанные крупным гравием, щебнем или боем кирпича. Неоспоримым достоинством такой конструкции считается её длительный эксплуатационный ресурс, в особенности, если в процессе монтажных работ применялся геотекстиль. К основным недостаткам стоит зачислить отсутствие возможности своевременного проведения мероприятий по техническому обслуживанию и слабую пропускную способность.
  • Закрытая система отвода дождевых и грунтовых вод, которая работает за счёт перфорированных труб, которые укладываются в земле. Такой дренаж имеет высокую эффективность и не имеет недостатков присущих засыпной и открытой конструкции. Однако такую систему достаточно сложно обустроить самостоятельно.

Решивши своими руками соорудить дренаж вокруг дома, домовладелец обязан разбираться с основными видами дренажных систем.

Ошибки в прокладке дренажной трубы

Бывают случаи, когда уложенный дренаж не справляется с поставленной задачей по осушению участка и грунтовая вода поступает в дом. Это означает на стадии проектирования и строительства были допущены ошибки:

  • При подборе дренажных труб и способа их укладки не были учтены особенности грунта.
  • В дренажном колодце отсутствует вывод воды, что приводит к его переполнению.
  • Нарушена технологическая последовательность засыпки и не уложен фильтрующий щебеночный слой.
  • Дренажные трубы уложены без геотекстиля.
  • В трубах отсутствует перфорация.
  • Некачественные соединения и нарушение целостности дренажного трубопровода.

Чтобы выполнить хорошую дренажную систему, правильно подобрать схему водоотводящей системы и последовательно выполнять строительные работы в технологической последовательности.

Контурный дренаж фундамента

Для отвода воды от уже построенного фундамента используют пристенный и кольцевой дренажи. Принцип работы у них одинаковый. Отличие в том, что пристенную систему делают вплотную к фундаменту, а кольцевую – на расстоянии, обычно 1,5-2 метра.

Пристенный дренаж устраивают в нефильтрующем грунте (глины, суглинки). Собирает поверхностные талые воды, которые просачиваются в основном вдоль стены, а не через водоупорный грунт.

Кольцевая система подходит для песчаных фильтрующих грунтов. Понижает уровень грунтовых вод.

Типы дренажа фундамента по глубине закладки труб:

  • Совершенный . Дренажные трубы укладывают на водоупорный слой грунта. Используют в том случае, если этот слой находится неглубоко.
  • Несовершенный . Трубы укладывают выше водоупорного слоя, если он залегает глубоко.

Элементы пристенного и кольцевого дренажа фундамента:

  • Дренажные траншеи.
  • Отводящие трубы.
  • Фильтрующая обсыпка, щебень или гравий.
  • Фильтрующая ткань (геотекстиль).
  • Гидроизоляция цоколя.
  • Смотровые колодцы.

Расскажем, как устроены и для чего нужны эти элементы.

Дренажные траншеи

В РМД прописано, что «в слабых грунтах с недостаточной несущей способностью дренажная труба должна быть уложена на искусственное основание». Таким основанием служит песчаная подушка. Мы используем для этого речной песок крупности 1,5-2 мм. Толщина песчаной подсыпки 50 см.

Трубы для дренажа

Обычно используются гофрированные трубы из полиэтилена низкого давления (ПНД). Стандартный диаметр трубы – 110 мм. В трубах сделаны отверстия, через которые поступает вода. «Размеры водоприемных отверстий должны подбираться с учетом гранулометрического состава осушаемого грунта» (РМД, 10.9)

Стандартная труба из полиэтилена

Также используются трубы в геотекстильном фильтре. Они предназначены для песчаных и суглинистых грунтов. Эти грунты легко размываются водой, могут намываться в трубы и засорять их. Фильтр задерживает грязь.

Трубы в геотекстиле

Щебень для дренажа

Щебень нужен для фильтрации грунтовых вод, чтобы отверстия трубы не засорялись. Фильтрующая способность щебня зависит от его фракции – размера одного зерна. Оптимальной считается фракция 20-40 мм. Мы используем именно такой щебень.

Геотекстиль

Геотекстиль предохраняет щебенчатую обсыпку от размывания, а также удерживает грунт от проседания. Как сказано в РМД, «геотекстильный фильтр должен пропускать воду и отсеивать грунт, излишне не деформироваться и не ограничивать доступ влаги в дренажную конструкцию, обладать био- и химической стойкостью» (РМД, 10.2).

Основные характеристики геотекстиля:

  • Технология изготовления . Из одной бесконечной нити (мононити) или из штапеля (отдельных нитей 5-10 см).
  • Материал . Геотекстиль может быть иглопробивной, термоскрепленный или гидроскрепленный.
  • Плотность . Для дренажных систем используется геотекстиль плотностью 200 г/м³
  • Коэффициент фильтрации . Измеряется в метрах в сутки.

РМД рекомендует использовать иглопробивной геотекстиль из мононити. Такая геоткань применяется и нашей компанией.

Гидроизоляция цоколя

Для защиты цоколя от влаги используются гидроизоляционные мембраны. Они укладываются внахлест 10 см и соединятся с помощью самоклеящейся битумно-полимерной ленты. Крепление осуществляется с помощью пластиковых дюбель-гвоздей с шагом 20-25 см.

Смотровые колодцы

Нужны для контроля работы системы и для прочистки. Колодец состоит из донной части, вертикальной части и крышки. Патрубки либо сделаны на заводе, либо врезаются при установке. Колодцы устанавливают по трассе дренажа через каждые 40-50 м. Обязательно ставить колодцы на поворотах трассы, а также при перепадах уровней.

Накопительный колодец

Служит для сбора воды и отвода ее в канаву. Устанавливается в самой нижней точки системы. В колодце размещают поплавковый насос, который выбрасывает воду в канаву.

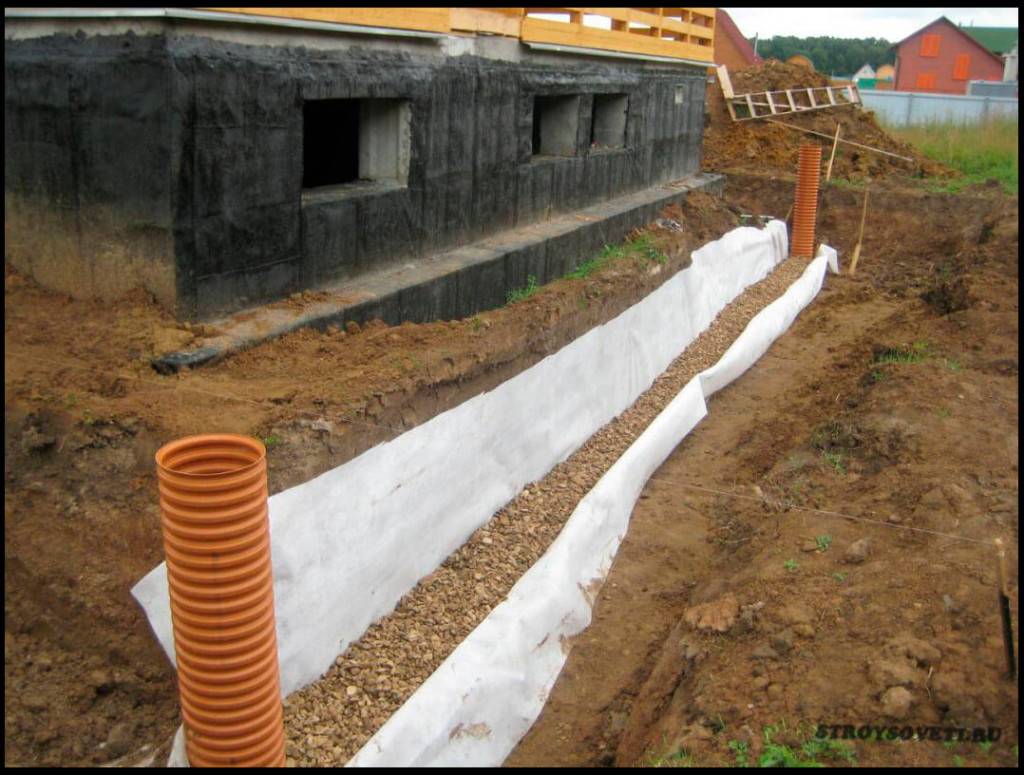

Устройство дренажа фундамента:

  • Выкапывают дренажные траншеи по периметру дома.
  • В траншеях делают песчаную подсыпку. Песок разравнивают.
  • На дно дренажных канав укладывают геотекстиль.
  • В геотекстиль насыпают гранитный щебень слоем 10 см.
  • На щебень укладывают трубы. Минимальный уклон труб 2 мм на метр в глинистом грунте, 3 мм на метр в песчаном грунте.
  • На углах трассы ставят смотровые колодцы, в самой нижней точке участка – водоотводный колодец. Трубы соединяют с колодцами.
  • Засыпают трубы сверху щебнем.
  • Заворачивают края геоткани, так, чтобы они лежали внахлест и полностью закрывали трубы и щебень
  • Засыпают траншеи песком.

Нельзя объединять дренажную систему с ливневой канализацией. Это приведет к тому, что ливневые и талые воды размоют песок и щебень. Рекомендуется делать дренаж и ливневку параллельно, в одной траншее.

Этапы проведения дренажной системы

Наглядная инструкция выполнения пристенного дренажа представлена в видео. Первым этапом подготовки является измерением участка с помощью лазерного уровня. Необходим уклон земли, чтобы вода двигалась самотеком к колодцам и далее. Участок для этого специально готовится:

— верхний слой грунта следует снять;
— неровности присыпать землей, чтобы поверхность везде была более ровной.

В траншеях под трубы образуют так называемое «ложе». Оно представляет собой несколько слоев различных материалов. Дно траншеи нужно сначала выстлать полотном геотекстиля. Затем сверху на него подсыпается слой мелкого гравия (приблизительно 10 см).

После этого можно укладывать перфорированные трубы. Отверстия для соединения труб должны располагаться слева или справа (но не вверху/внизу). По мере укладки труб следует постоянно промерять уровень уклона, чтобы он был выдержан на протяжении залегания всей трубы.

Между собой дрены соединяются при помощи муфт. После укладки всей дренажной системы полностью проверяется уклон на всех ее участках. На поворотах вместо смотровых колодцев можно вертикально установить обычные трубы большего диаметра. Они должны располагаться вровень с отмосткой вокруг дома.

Затем дрены засыпаются слоем гравия. Края геотекстильного полотна нужно завернуть сверху вокруг трубы так, чтобы они располагались внахлест. Зафиксировать его можно с помощью прочной синтетической нити.

Обмотку желательно выполнить достаточно прочно, чтобы в процессе эксплуатации в трубу попадало как можно меньше фрагментов грунта. На последнем этапе траншея засыпается сначала песком, затем землей.

Глубинная дренажная система

Если уровень грунтовые воды на участке стоят высоко, а в доме есть подвал или подземный гараж, то придется устанавливать глубинную дренажную систему.

Признаками того, что она необходима, можно считать:

— Повышенную влажность в подвале;— Подтапливание подвала;— Быстрое наполнение септика (выгребной ямы).

Оборудовать подземную дренажную систему фундамента целесообразно во время строительства дома. Это обойдется гораздо дешевле, чем отвод влаги от готового основания, построенного без учета реального уровня грунтовых вод.

Вода отводится сразу в ливневую или смешанную канализацию (самотёком – при уклоне участка не

Уклон может быть как естественным, та и искусственным – к примеру за счёт применения специальных бетонных труб-каналов со внутренним уклоном или разноуровневых ступенчатых желобов.

В коллектор можно отвести и воды, собранные поверхностным водоотводом, а оттуда они попадут в коммунальную ливневую канализацию или впитаются в почву (через дренажное поле – слой щебня).

Обустройство простой дренажной системы

Дренажная траншея вокруг дома (кольцевой дренаж)

Наиболее простой способ, позволяющий сделать отвод воды и нейтрализовать воздействия грунтовой влаги на цокольный этаж и фундамент – это устройство достаточно широкого водоотводного желоба по периметру здания на расстоянии полтора-два метра от него. Ее глубина должна быть ниже уровня фундамента, его дну придают уклон и заливают его цементным раствором.

Дренажная канава эффективно отводит влагу от основания дома, но в нее не должна стекать вода из водосточных труб.

Закрытый пристенный дренаж

Отмостка — это не только отвод воды. но и защита фундамента

Назначение этой системы дренирования почвы – удалять грунтовую, дождевую или талую воду от фундамента и не давать грунтовым водам подниматься во время таяния снега или сильных дождей. Он представляет собой замкнутый контур из дырчатых (перфорированных) труб или желобов выпуклой стороной вверх, уложенных на глубине от одного до полутора метров.

В отличие от кольцевого, трубы пристенного дренажа укладывают выше уровня основания фундамента. Траншею вымащивают битым кирпичом или крупным щебнем нескольких фракций, дрены также засыпают щебнем и вместе с ним заворачивают в фильтрующий материал – например геотекстиль или стеклоткань. Фильтр не даёт отверстиям дрен забиться илом, а сверху траншея перекрывают решетками и засыпают грунтом.

На углах здания устанавливаются «поворотные колодцы» – они задают направление отводимой воде. Колодцы изготовлены их ПВХ, их диаметр – менее полуметра, а высота – от одного до трех метров.

Канава с трубами должна иметь крен вниз по склону (и в сторону от здания) и выводить водные потоки ниже уровня подвального пола. Подобная дренажная траншея оттягивает на себя, вбирает и отводит влагу приблизительно с площади на расстоянии 15-25 метров вокруг себя.

Куда отводить воду?

Если здание стоит на склоне, как правило, дренажная траншея огибает его «подковой» со стороны холма и имеет выход с противоположной стороны. Если есть такая возможность, отвод воды можно сделать в небольшой «технический» водоем, откуда она будет использоваться для хозяйственных нужд – полива огорода, строительства и ремонта и т. д.

В прочих случаях вода либо сразу сбрасывается в общую или индивидуальную канализацию, либо поступает в накопительный коллекторный колодец, где впитывается в почву и самотеком или насосом выводится на пределы участка.

Устройство простых дренажных траншей не представляет сложности, но обустройство полноценной системы дренажа почвы, соединяющей и подсушивание самого участка, и отвод воды от находящегося на нем дома, требует специальных расчетов и профессиональной установки. Ее лучше поручить профессионалам, так как потери от сбоев в работе, ремонтов и переделок будут больше, чем затраты на услуги специалистов.

Выбор оптимальной системы отвода грунтовых вод от фундамента

Выбрать какое дренажное устройство подойдет для конкретного участка не сложно, но для этого необходимо знать и учитывать особенности почвы. Если почва сухая и грунтовые воды протекают на большой глубине и не способны просачиваться через грунт, то для защиты фундамента достаточно использовать поверхностный дренаж. В противном случае одна поверхностная система защитит недостаточно, необходимо дополнительно устанавливать глубинную.

С выбором основных характеристик глубинной системы все гораздо сложнее, т. к. для того чтобы определить оптимальную глубину, на которую её необходимо укладывать, нужно провести множество замеров. Для этого бурятся проверочные скважины, которые и позволяют узнать расстояние, на котором протекают подземные воды, и проверить из каких слоев состоит грунт, его влажность по всему периметру будущей постройки.

Совет: работы по проведению основных расчетов лучше доверить профессиональным компаниям. В таких организациях имеются всё необходимое оборудование для проведения замеров и расчетов. В противном случае, есть риск потратить средства на глубинный дренаж напрасно.

Как самостоятельно сделать пристенный дренаж

Если есть угроза подтопления фундамента здания в результате сильных дождей или таяния снега, нужно подумать над тем, чтобы обустроить дренаж пристенный.

Он обеспечит отведение лишней влаги от дома, продлит срок его эксплуатации.

Рассматриваемый вид дренажа будет актуальным в таких случаях:

Сооружение пристенного дренажа

  • расположение нижней части фундамента ниже предполагаемого уровня залегания грунтовых вод;
  • расположение пола подвального помещения ниже, чем на расстоянии полуметра от уровня грунтовых вод;
  • устройство эксплуатируемых зданий и помещений в суглинистых либо глинистых почвах, вне зависимости от уровня залегания грунтовых вод;
  • нахождение дома в зоне капиллярного увлажнения, размещение здесь каких-либо иных помещений;
  • строительство подвалов или подполий на глинистой и суглинистой почве, если предусмотрено их углубление больше чем на 1,3 метра.

В таких случаях потребуется обустроить пристенный дренаж фундамента.

Он поможет отвести излишки воды, делая эксплуатацию здания более долговечной.

Требования к обустройству пристенного дренажа

Для того, чтобы дренажная система функционировала правильно, важно при ее обустройстве соблюдать общие правила и нормы, регламентирующие эту работу. Они заключаются в следующем:. Они заключаются в следующем:

Они заключаются в следующем:

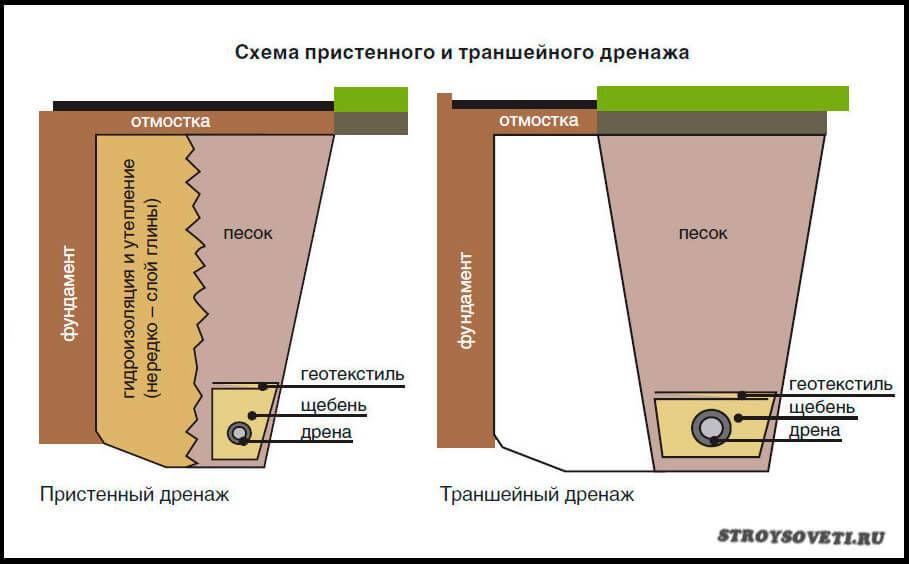

Конструкция пристенного дренажа

  • соблюдать уклон дрен — 2 см на метр трубы;
  • обеспечить верхнюю точку дрен на одном из углов дома, нижнюю – у дренажного колодца;
  • располагать смотровые колодцы в местах углового соединения дренажных труб, а также не далее, чем в 40 метрах друг от друга по прямой линии;
  • глубина прокладки дренажных труб должна превышать глубину промерзания в конкретной климатической зоне;

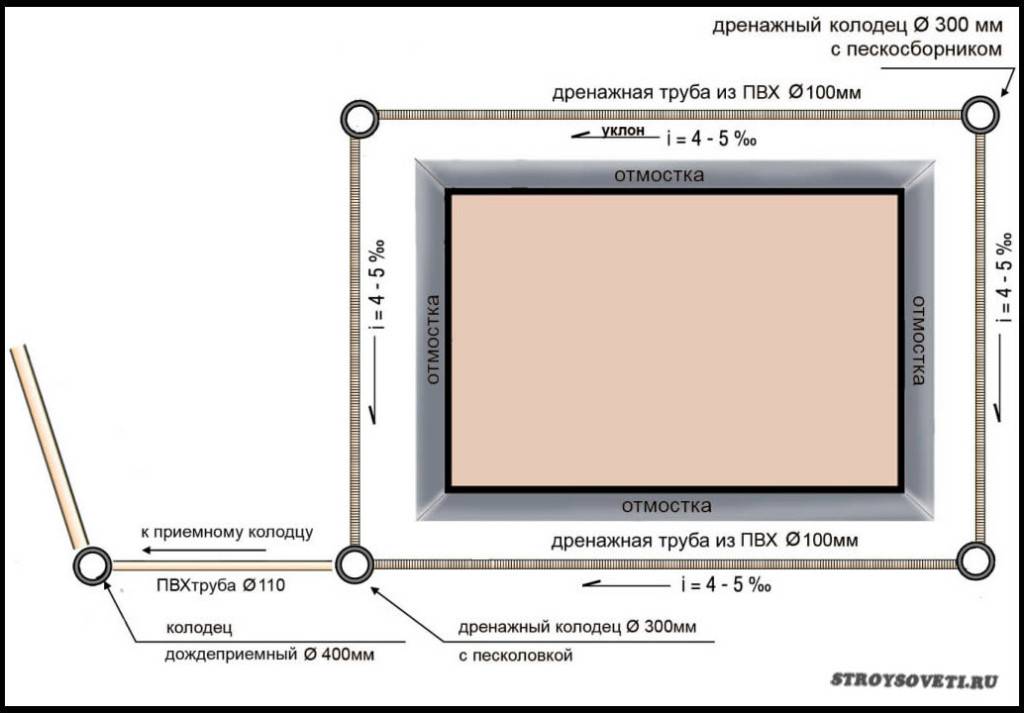

Схема пристенного дренажа

Подключение трубы к дренажному колодцу

После изучения всех норм и правил, технологии пристенного дренажа, можно приступать к работе.

Как сделать пристенный дренаж своими руками

Для начала, перед тем, как проводить монтажные работы, вам следует рассмотреть устройство дренажной системы водоотвода от фундамента зданий. Ранее ее элементы упоминались, поэтому остается обобщить. Дренаж такого типа состоит из траншей, вырытых по периметру здания на удаленности, приблизительно равной радиусу смотрового колодца. В траншеи укладывается дренажный слой, поверх дрены – перфорированные трубы. Они соединены между собой, одна из труб отводит воду к дренажному колодцу.

Устройство дренажной системы водоотвода от фундамента зданий

Лучше всего для работы использовать трубы из ПВХ. Если в наличии только канализационные трубы, отверстия в них вы сможете сделать самостоятельно, используя для этого обычную дрель. Диаметр отверстий должен составлять примерно 1 мм, но он не должен быть больше, чем фракция материала, используемого в виде дренажной подушки.

ПВХ трубы для дренажа

Чтобы выполнить устройство пристенного дренажа фундамента, вам потребуется выполнить следующие работы:

выкопать траншею, глубина которой будет превышать глубину заложения нижней части фундамента. С наружной ее стороны рекомендуется сделать небольшой уклон, примерно в 20 градусов, чтобы исключить осыпание грунта;

Утрамбовка и засыпание щебнем

Подвод трубы к дренажному колодцу

Утепление трубы пенопластом

Не стоит забывать и про дренажный колодец, который вам тоже придется делать своими руками. Для этого вы можете использовать готовую пластиковую емкость либо сделать конструкцию самостоятельно из бетонных колец нужного диаметра. Монтаж пластикового колодца выполняется очень просто, поэтому рассмотрим подробнее на примере бетонных колец.

Вам понадобится выполнить следующее:

Монтаж пластикового колодца

  • вырыть яму соответствующего объема;
  • утрамбовать дно;
  • засыпать 10 см песка для обустройства подушки;
  • уложить бетонную плиту, которая будет выступать в роли дна;
  • установить бетонное кольцо и герметично замазать стыки цементным раствором либо битумной мастикой;
  • проделать отверстие для подключения дренажной трубы;

Бетонный колодец своими руками

На этом этапе работу по обустройству дренажного колодца можно считать завершенной. Теперь пристенная дренажная система может полноценно функционировать.

Сп дренажные системы

Проектирование наружной канализации, водостоков и дренажей

6.1.1 Выбор труб следует производить с учетом состава стоков, их температуры, на основании гидравлических и прочностных расчетов.

6.1.2 Для самотечной канализации следует использовать трубы канализационного сортамента. Применение напорных труб должно быть обосновано.

6.2.1 Для безнапорной канализации гладкие трубы унифицированы по наружным диаметрам, кроме труб из стекло- и базальтопластиков, изготавливаемых намоткой.

Трубы по кольцевой жесткости оболочки подразделяются на классы: нежесткая, полужесткая и жесткая. Класс труб приведен в приложении А.

6.3.1 На трубопроводах самотечной канализации следует предусматривать как разъемные, так и неразъемные соединения.

6.3.2 В качестве разъемных следует использовать раструбные соединения, уплотняемые кольцами различного профиля.

6.3.3 Основные виды и способы соединений труб приведены в разделе 3.3.

6.3.4 Для напорных трубопроводов канализации следует использовать преимущественно неразъемные соединения — склеивание и сварку.

6.3.5 Разъемные соединения (фланцевые и др.) на напорной канализации, как правило, используются для соединения труб с оборудованием.

6.4.1 Трассировка наружной канализации должна выполняться с учетом требований СНиП 2.04.03.

6.4.2 Трубопроводы самотечной канализации должны быть только прямолинейными. Изменение диаметра трубопровода и его направления допускается только в колодцах.

Напорные системы канализации выполняют согласно разделу 5.

Расчет самотечных трубопроводов на прочность следует производить по методике, приведенной в приложении Д.

Гидравлический расчет самотечных подземных трубопроводов канализации производят по формулам, приведенным в разделе 4.5.

6.7.1 Необходимость компенсации температурного удлинения труб в напорной канализации устанавливается расчетом в соответствии с разделом 3.7 настоящего Свода правил с учетом защемляющего действия грунта.

При защемлении трубопровода грунтом удлинение трубопровода уменьшается. Величина уменьшения D lум определяется по формуле

где fт — коэффициент трения материала о грунт, определяемый опытным путем, при отсутствии данных может быть ориентировочно принят равным 0,4,

g — объемный вес грунта, Н/м 3 ,

H — глубина заложения трубопровода, м,

L — длина трубопровода, м,

Е сж — модуль упругости материала в направлении деформации, Па,

s — толщина стенки трубопровода, м,

Ky — коэффициент уплотнения грунта, принимается равным 1 при степени уплотнения 0,95 и 0,5 — при неконтролируемой степени уплотнения при засыпке траншеи.

6.7.2 Компенсация температурных деформаций трубопроводов в самотечной канализации обеспечивается:

— раструбными соединениями, уплотняемыми кольцами,

— частично в канализационных колодцах путем устройства прохода через стенки колодца и набивки лотка.

6.8.1 Для систем водоотведения допускается применять канализационные, водосточные и водоприемные колодцы из: полимерных материалов (ПЭ, ПВХ и др.), комбинированные (элементы из полимерных материалов в сочетании с элементами из железобетона), железобетонные и кирпичные. Размеры колодцев должны соответствовать указанным в СНиП 2.04.03.

6.8.2 Колодцы из полимерных материалов следует применять совместно с защитной плитой из железобетона и традиционными элементами люка из металла.

6.8.3 Лотковая часть колодцев из полимерных материалов должна иметь готовые лотки из полимерных материалов, а также выступающие патрубки для присоединения трубопровода.

Виды дренажа

Самым бюджетным и простым вариантом считается открытый дренаж. Для его устройства по периметру дома вырывают канавы, имеющие до 50 сантиметров в ширину и глубину около 70 сантиметров. Основным преимуществом описываемого варианта считается простота устройства, но такая система плохо вписывается в общий вид приусадебного участка, поэтому на практике используется достаточно редко;
Как смонтировать дренажную систему, чтоб она осталась незаметной и смогла полностью выполнять свои функции отвода лишней воды. Для этого используются закрытые инженерные коммуникации из пластиковых труб. Заметим, что систему трубопроводов нужно выполнять на гравийной подсыпке с соблюдением определённого уклона. Кроме того, что этот дренаж считается самым эффективным, он отличается максимальными затратами труда и денежных средств;
Засыпной дренаж во многом схож с закрытым типом. Здесь, также как и в первом случае по периметру здания необходимо выкопать траншею. Яму не оставляют пустой, а засыпают боем кирпича или щебнём максимальной фракции, что позволит эффективно отводить лишнюю влагу. Для маскировки в верхней части канавы укладывают небольшой слой срезанного дёрна. Рассматриваемый вид дренажа отличается высокими показателями долговечности, а особенно, если на дно траншеи уложить геотекстиль

Из минусов следует уделить внимание невозможности очистки водоотвода при засорении.

Как смонтировать водоотвод самостоятельно

В связи с тем, что открытый и засыпной виды водоотвода считаются самыми простыми в монтаже, опишем как сделать дренаж вокруг дома своими руками из труб. Для проведения подобных работ нам понадобятся:

  • Инструменты для разметки участка (деревянные или металлические колышки, шнур, рулетка или землемерная лента);
  • Совковая и штыковая лопата;
  • Щебень для подсыпки;
  • Нивелир или водяной уровень для определения самого низкого места на участке;
  • Пластиковые и асбестоцементные трубы с уплотнителем;
  • Строительный уровень.

Для начала нужно определить самое низкое место на участке для устройства сливного колодца. При наличии большого здания дренажных колодцев может быть два, их располагают по диагонали дома. Как утверждают эксперты, устройство дренажной системы начинается из выкапывания траншеи по периметру здания. Яму выкапывают на расстоянии 2 метров от фундамента, додерживаясь ширины 45-50 сантиметров. Для эффективного отвода воды от фундамента глубина траншеи должна превышать точку заложения основания на 20-30 сантиметров.

На подготовительном этапе работ важно придерживаться указанного выше расстояния, что позволит правильно уложить трубы, соблюдая необходимый уклон (от самой верхней точки к сливному колодцу). Чтоб вода самостоятельно стекала в проложенную траншею, от фундамента к дренажной системе предусматривается уклон в пределах 3-3,5%

Как правильно сделать дренаж вокруг дома? Над этим вопросом задумываются многие. Для начала нужно устелить дно траншеи слоем песка толщиной 4-7 сантиметров, после этого подсыпку уплотняют. Далее на основание укладывают геотекстиль (этот материал применяют в строительстве для герметизации стен подвалов). Здесь необходимо делать внахлёст 15-20 сантиметров.

На герметик укладываем щебневую подсыпку с соблюдением уклона дна ямы, этот слой должен находится в пределах 8-10 сантиметров. Поверх щебня производится монтаж полиэтиленовых труб, имеющих диаметр 5-8 сантиметров, стыки этих изделий скрепляются при помощи специальной ленты или герметика. Теперь нужно уложить ещё один слой щебня, но на этот раз его толщина составляет 20-30 сантиметров. Для защиты дренажа от заиления в местах соприкосновения крупного наполнителя и грунта укладывают геотекстиль.

Как мы уже говорили, смотровые колодцы монтируют в самом низком месте участка или в противоположных углах здания. Для монтажа таких конструкций чаще всего используются бетонные кольца, хотя для этой цели можно применять и другие материалы, которые не будут пропускать влагу. Основной функцией дренажных колодцев считается накопления воды из дренажной системы, отвод песка и других частиц из труб. В случае заиления резервуаров их используют для подачи воды в систему под высоким давлением

Следует обратить внимание на тот факт, что дно колодцев расположено намного ниже верха труб, что позволяет накапливать мусор. Впоследствии грязь и песчинки могут быть вынесены наружу

Поверх геотекстиля укладывают специальную поливинилхлоридную трубу с отверстиями для сбора воды. Дырочки делают самостоятельно по всей поверхности изделия через каждые 10 сантиметров, диаметр отверстий должен соответствовать 5 миллиметрам. Далее необходимо подвести трубу к колодцу, эту систему засыпают щебнём 5-10 сантиметров, поверх укладывают слой грунта и дёрн. Теперь мы знаем как делать дренаж вокруг дома. На завершающем этапе работ подсоединяем трубы, отводящие воду к дренажной системе.

А теперь обратим внимание на последний элемент дренажа, колодцы. По принципу действия эти конструкции бывают накопительными или поглотительными

Первый колодец устраивается с герметичным дном, что позволяет накоплять влагу для полива огорода или других целей. Если потребности в дополнительной воде нет, устраивают глубокий поглотительный колодец. Его дно засыпают крупным щебнём или битым кирпичом, что будет способствовать впитыванию влаги.

Советуем почитать:

  • Для чего нужна дренажная система;
  • Дренажная система на участке – особенности обустройства;
  • Какой щебень нужен для дренажа

https://youtube.com/watch?v=DloSGrkFtYA

Существующие разновидности дренажа

Сегодня применяется несколько основных типов дренажных систем, при помощи которых организуется сбор и отвод влаг с придомовой территории. При выборе любой из них гарантируется высокая эффективность, но при условии правильного выполнения проектных и монтажных работ. Основное различие состоит в сложности конструкций, временных и финансовых затрат, необходимых для их реализации. Владелец может использовать одну из следующих видов систем:

  • закрытая;
  • засыпная;
  • открытая.

На практике при строительстве применяется несколько видов дренажной системы, а основное отличие заключается в их открытости по отношению к окружению. Каждая из них обладает определенными особенностями и недостатками, а выбор основывается на учете грунта и специфических особенностях местности.

Открытая система

При обустройстве открытой системы формируются канавы, глубина которых варьируется от 50 до 70 см, а ширина способна достигать полуметра и более. Вырыть их с учетом возможностей современной техники не составляет труда, но при таком варианте заметно страдает ландшафтный дизайн. Существует также проблема безопасности передвижения по участку, так как требуется осуществлять прыжки через канавы при желании добраться до другой стороны участка.

Проблема открытых траншей обычно решается при помощи декоративных решеток, которыми сверху прикрывают сформированные в земле канавы. Такие конструкции выглядят внешне привлекательными, а также обеспечивают защиту от попадания внутрь различного мусора и посторонних предметов.

Засыпные конструкции

Дренажные системы засыпного типа также предполагают формирование глубоких канав, которые сверху заполняю специальными материалами, которые хорошо пропускают влагу. Обычно для таких целей используется:

  • крупный гравий;
  • битый кирпич;
  • щебень.

Обустроить дренаж закрытого типа собственными силами несложно, а обустройство системы не потребует значительных финансовых затрат, физических и временных ресурсов. Перед началом работ выполняется разметка, после чего аккуратно срезается дерн в зоне проведения плановых работ. Снятый слой следует сохранить, так как в дальнейшем он позволит скрыть участки, в которых проводилась копка траншей.

Далее формируются канавы необходимой глубины и ширины, а на дно выкладывается геотекстиль. Он позволяет продлить временные сроки беспроблемной эксплуатации системы. Канавы не требуется засыпать с горкой, поэтому сверху оставляют несколько сантиметров свободного пространства. Его на финишном этапе заполняют ранее снятым дерном, что обеспечивает сохранность эстетического вида ландшафтного дизайна.

Недостатком закрытых дренажных систем принято считать сложность ухода. Если из открытой системы всегда можно легко убрать мусор и прочистить канавы, то сделать подобное на засыпных участках гораздо сложнее. Риск попадания посторонних предметов сводится в закрытых системах к минимуму, но всегда существует вероятность заиливания. Если пропускная способность снизится, то проводится повторное снятие дерна и замена наполнителя.

Дренаж закрытого типа

Монтаж системы закрытого типа считается самым сложным, но специалисты говорят о его надежности и длительности срока эксплуатации. Комплекс работ предполагает копку канав, в которые укладывают гравий и специальные перфорированные трубы. Пластиковые конструкции обладают большим количеством преимуществ:

  • характеризуются меньшей стоимостью;
  • обладают небольшим весом;
  • обеспечивают простоту работу и укладки.

На пластиковых элементах проще выполнить перфорацию, так как на металле выполнить подобные манипуляции очень трудоемко и затруднительно. Закрытые дренажные системы часто устанавливаются вдоль бордюров и дорожек, которые проходят по придомовой территории.

Специалисты выделяют также пристенный дренаж, который часто используется при планировании строительства подвала или цокольного этажа. При таком варианте укладку труб выполняют сразу при копке котлована под фундамент, располагая их вблизи стен. Далее выполняют засыпку конструкции фильтрующими материалами и основным грунтом.

Существует так называемый ливневый дренаж, представляющий собой открытые лотки. Они обеспечивают сбор и отправку воды, которая собирается с крыш и отмосток дома после сильных дождей. Подобные системы могут быть закрытыми и открытыми, а обычно их размещают прямо по под водосточными трубами. Подобные конструкции обычно имеют соединение с желобами и воронками.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
