Канализация для бани своими руками: возможные схемы и самостоятельное устройство

Самостоятельное изучение геологии участка

Для определения типа грунта можно провести экспресс-исследование, которое не требует специальных знаний и основано на визуальном осмотре и тактильных ощущениях. Для этой цели в предполагаемом месте прокладки труб выкапывают яму глубиной ниже ТПГ на 25-30 см. Информацию о глубине промерзания почвы в данной местности можно получить от соседей, из справочников, на специализированных интернет-ресурсах.

РегионыГлубина промерзания грунта, см
Воркута, Сургут, Нижневартовск, Салехард240
Омск, Новосибирск220
Тобольск, Петропавловск210
Курган, Кустанай200
Екатеринбург, Челябинск, Пермь190
Сыктывкар, Уфа, Актюбинск, Оренбург180
Киров, Ижевск, Казань, Ульяновск170
Самара, Уральск160
Вологда, Кострома, Пенза, Саратов150
Воронеж, Пермь, Москва, Санкт-Петербург, Новгород, Рязань, Тамбов, Тула, Ярославль140
Волгоград, Курск, Смоленск120
Псков, Астрахань110
Белгород, Курск, Калининград100
Ростов90
Краснодар80
Нальчик, Ставрополь60

Глубина промерзания грунта

Важно взять пробу грунта именно на дне ямы, так как на этом уровне будет проводиться прокладка канализационных труб. После чего образец почвы внимательно изучают визуально, растирают между ладоней, скатывают в жгут

Ком земли

Глинистый жгут

И оценивают результаты по таблице.

Способы определения грунтов

Если выяснилось, что грунт – глина или суглинки, следует знать, что эти категории почв относят к сильнопучинистым. В этом случае трубы нужно будет укладывать на песчаную «подушку» по аналогии с «плавающими» фундаментами. Песок выступит в роли амортизатора во время сезонных подвижек почвы и целостность подземной части канализационной системы не нарушится.

Пример траншеи с песчаной подушкой

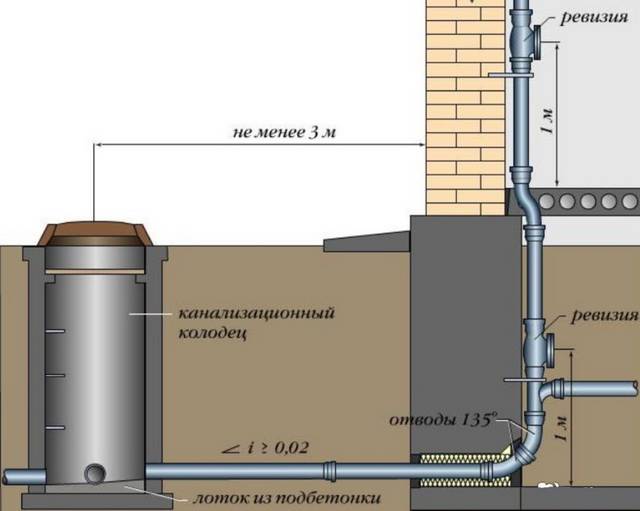

Пример прокладки канализационной трубы

После того как будет выяснена безопасная глубина прокладки трубопровода, решают вопрос с местоположением септика (фильтрационного колодца). Точка приема стоков должна быть разнесена с точкой водозабора не менее, чем на 15 м и располагаться не ближе 7 м от фундамента бани.

Расположение септика на участке

Особенности расположения сепика на участке

Как правильно сделать в моечной

Обустройству пола в помывочной нужно уделить особое внимание

Еще на этапе проектирования следует учитывать, что в данном помещении достаточно часто меняется температура, пол постоянно находится под воздействием влаги.

От вида полов в моечной также зависит, какими способами будет осуществляться водоотвод в бане.

Конструкция напольного покрытия может быть деревянной (протекающей и не протекающей), а также бетонной.

В первом варианте никак не обойтись без обустройства особого резервуара, в который стекает вода, затем она выливается в канализацию.

Во втором случае на полу делается небольшой уклон, чтобы вода легче стекала в трап, устанавливаются жёлоба.

Не стоит забывать про гидрозатвор для канализации в бане. По правилам, полы монтируются только после того, как обустроена сточная система.

Устройство своими руками

Если вы захотите купить септик заводского производства, то всегда получите консультацию относительно монтажа. Вам может подсказать продавец-консультант непосредственно в магазине. Также несложно будет найти рабочих, имеющих опыт установки именно такой системы, которая вам нужна.

Если же вы хотите сэкономить, всегда можно взяться за строительство септика из бетонных колец.

Дренажный колодец для бани — этот вариант как раз для тех, кто имеет свободное время и желание трудиться собственными руками. Можно смастерить систему из таких материалов:

  1. Железобетонные кольца.
  2. Бетон (конструкция с опалубкой).
  3. Кирпич.

Если вы решите взяться за дело самостоятельно, важно определиться с размерами будущей конструкции. Обычно за стандарт берут 200 литров на одного человека, проживающего в доме. Этот объем стоит учитывать, если вы строите септик для бани или для сауны и дома одновременно

При сооружении септика помните, что нижнее кольцо колодца должно иметь дно. Таким образом, нечистоты не будут просачиваться в грунт до частичной очистки жидкости.

Септик из бетона — довольно тяжелая конструкция. Помните, что если она начнет оседать и проваливаться в неустойчивый грунт, в этом случае произойдет нарушение патрубков, и нечистоты, просачиваясь, начнут загрязнять почву на вашем участке.

Что делать, если в бане пахнет канализацией? Это будет сигналом того, что нарушена система труб, и следует найти и устранить повреждение.

Строительство септика своими руками выбирают в том случае, когда на первом месте — экономия. Если подойти к строительству с умом, можно сделать качественную конструкцию, которая прослужит много лет.

Самодельный канализационный затвор для бани

Изготовить канализационный затвор для бани своими руками несложно, достаточно подготовить рабочие инструменты и необходимые материалы. Самый простой вариант – коленный затвор из пластиковой трубы.

  1. Отрез пластиковой трубы выгибают так, чтобы он принял U-образную форму.
  2. Заготовку фиксируют соединительными муфтами к трубе на участке, где канализационная труба подводится к сточной воронке.
  3. Оптимальная высота устройства – до 75 мм. Монтаж затвора выполняется на этапе заливки фундамента и бетонной стяжки пола. Однако установка гидрозатвора возможна даже в готовой бане. Если строение возведено на свайном фундаменте, тогда подсоединение затвора к выходу сливной трубы выполняется снаружи под парной. Если баня построена на другом типе фундамента, потребуется предварительная разбивка пола, а затвор монтируется внутри к канализационной трубе.

Особенности выбора типа канализации для бани

В зависимости от особенностей конструкции канализационных систем для бани они делятся на определённые типы. При этом для правильного выбора подходящей системы в конкретно взятом случае нужно учитывать следующие нюансы:

  • особенности почвы участка, на котором возводится баня;
  • степень промерзания почвы зимой;
  • размеры и частота эксплуатации парной;
  • наличие либо отсутствие канализационной системы в основном домостроении;
  • возможность врезки в централизованную канализационную трубу.

Если баня возводится на песчаном грунте, который быстро и качественно впитывает сточные воды оптимально подойдёт сооружение дренажных колодцев. В свою очередь, для глинистой почвы такой вариант совершенно не подходит. В такой ситуации уместно организовать своими руками приямок, в котором будут скапливаться нечистоты подлежащие удалению с определённой периодичностью.

При составлении расчётной схемы канализационной системы нужно учитывать глубину, на которую может промерзать грунт в зимний период года. Это в первую очередь необходимо для того, чтобы с наступлением холодов не происходило промерзания труб канализации. Оптимальным решением в такой ситуации считается сооружение септика, который без проблем можно сделать самостоятельно из подручных материалов.

Если домовладелец задумал возвести крупногабаритную баню, в которой часто будет париться большое количество людей, то и канализационная система должна быть соответствующих размеров. В случае, когда в основном домостроении уже имеется канализация, подключённая в городскую сточную сеть, то логичным будет врезка в неё труб отвода отходов из бани. Если своевременно предусмотреть в схеме канализационной разводки доступ к централизованной системе можно навсегда позабыть о необходимости пользоваться услугами ассенизаторов.

Разновидности слива

Организовать сток воды можно тремя способами:

  • сброс в грунт – достаточно удобно в случае размещения постройки рядом с водоемом (как часто и делается). Однако при использовании в бане моющих средств такой вариант недопустим, стоки с химическими веществами нельзя сбрасывать в грунт напрямую, без очистки;
  • устройство септика на участке. Для бани, построенной рядом с жилым домом, сток из которого осуществляется в септик, это лучший вариант. Основная проблема – необходимо учитывать дополнительный объем канализационных вод сразу при покупке и установке септика, иначе он будет наполняться гораздо быстрее, чем это планировалось на стадии проектирования;
  • врезка в централизованную канализацию. Наиболее сложный вариант с точки зрения затрат труда и средств, зато он практически не ограничивает пользователей по составу сливных вод и их объему.

Выбор типа устройства зависит от нескольких важных факторов.

  1. характер постройки и ее расположение. Для бани, построенной в черте города, рядом с городскими централизованными коммуникациями, возможен только слив в централизованную канализацию или септик. В условиях плотной застройки сброс воды в грунт недопустим, поскольку может привести к разрушению почвы не только на собственном, но и на соседних участках, непредсказуемому подъему верхних грунтовых вод;
  2. конструкции фундамента. Для ленточных и плитных фундаментов, существующего подвала или подполья требуется сбор сточных вод в единый резервуар и отвод оттуда по трубе. Сброс жидкости непосредственно через пол в приямок или прямо в грунт возможен только при устройстве бани на столбчатом или свайно-винтовом фундаменте;
  3. типа грунтов. Для глинистых почв, тяжелых суглинков и других грунтов с высокой способностью к поглощению влаги сброс воды на поверхность почвы приведет к подмыванию фундамента, разрушению опор, затоплению подвалов и ухудшению состояния грунта на участке в целом.

Вывод: прямой сброс стоков из бани в грунт возможен в свайной постройке, стоящей на берегу водоема, при условии отказа от химических моющих средств и плотных, не склонных к размыванию грунтах. В остальных случаях необходимо организовывать сброс с помощью трубопровода в канализацию или септик.

Пошаговая инструкция по изготовлению конструкции слива в бане

Приступаем непосредственно к монтированию системы водоотвода.

  1. Сливная система устанавливается перед заливкой бетонного пола моечной. Первым делом выкапывают лопатой траншею для сливной трубы от канализационной ямы и до бани. Это делается с таким расчётом, чтобы получился уклон в 15 градусов. То есть глубина канала принимается равной диаметру трубы (100 мм), плюс ещё навскидку сантиметров двадцать.

  2. В металлической стенке канализационной ямы прорезаем болгаркой квадрат 100 мм х 100 мм. Вставляем в полученный проём первый патрубок — раструбом внутрь ёмкости. Всё оставшееся пространство вокруг щели заделываем мастикой. Она герметизирует соединение, а заодно зафиксирует конец трубы.

  3. После высыхания мастики продолжаем процесс. Вставляем остальные патрубки, с таким расчётом, чтобы довести магистраль до бани. При необходимости каждое звено забиваем резиновым молотком.

  4. Последнее звено должно попасть между столбами фундамента бани и выйти под лаги пола. Продолжаем работы внутри помещения. Присоединяем к завершающему патрубку прямоугольное колено или два элемента, создающих прямой угол, чтобы магистраль вышла вертикально вверх. Возможно, понадобится ещё вставить вертикальный патрубок, если до уровня пола окажется далеко.

  5. Устанавливаем канализационный трап.

  6. Вымостив временный настил из досок в качестве опалубки, производим заливку пола бетоном.

Во многих банях дополнительно делают специальный слой гидроизоляции.

Сушка покрытия производится до трёх дней.

Определение условий местности и типа грунта

Первое, что необходимо сделать при устройстве канализации в бане – определить состояние грунта на участке.

На этом этапе важно выявить:

  1. Уровень залегания подземных вод.
  2. Точку промерзания грунта в зимний период.

От этого напрямую зависит глубина, на которой следует прокладывать трубы наружной системы канализации и обустраивать септик.

Зная уровень залегания грунтовых вод и взяв в расчет точку промерзания почвы в зимний период, вы обеспечите безотказную работу канализационной системы

Информацию о глубине промерзания грунта вы можете получить из строительных справочников, например, из “Строительной климатологии”, либо же побеседовав с соседями, которые уже выполняли подобные работы.

Узнать тип грунта можно, выполнив несложные манипуляции и сверив показатели с данными в приведенной ниже таблице. Для этого в месте, где планируете прокладывать трубопровод, нужно выкопать яму глубиной на 25-30 см ниже отметки промерзания.

Пробу для исследования берут со дна выкопанной ямы. Образец горной породы сначала растирают между пальцами, а затем скатывают в шарик.

Взятый на пробу кусок земли оценивают визуально и изучают тактильно, сравнивая свои наблюдения с табличными данными и делая на основании этого соответствующие выводы

Имея дело с суглинками и супесями, которые относятся к разряду пучинистых грунтов, при прокладке наружной канализации дно траншей придется оснащать песчаной «подушкой». Выступив в роли демпфера, песок предупредит повреждение трубопровода при весенних подвижках земли.

По типу организации канализационных стоков банные канализационные системы подразделяются на организованные и неорганизованные:

Галерея изображений

Фото из

Трубы для устройства организованного стока

Неорганизованный вариант стока воды

Сливное отверстие в деревянном полу

Наружная часть организованной канализационной системы

Разводка и прокладка труб

В результате накопленного опыта сформировались определенные правила монтажа внутренних и наружных трубопроводов при прокладке канализации.  Выглядят они следующим образом:

  1. Независимо от места и способа его размещения, вида труб и других условий обязательным является соблюдение при прокладке уклона в сторону стока. При этом следует руководствоваться требованиями СНиПов, поскольку для каждого размера трубы требуется определенный уклон. Нарушение правил по его величине ведет, как правило, к образованию засора.
  2. Расстояния между объектами канализирования должны быть оптимальными по длине, если они превышаю 4-5 метров, необходима врезка ревизии. На 10-ти метровых участках нужно устанавливать ревизионный колодец.
  3. При прокладке канализации в загородном доме (подземный монтаж) нужно руководствоваться требования СНиП 2,04.03-85 и 2.04,01-85 в части соблюдение расстояний между отдельными объектами канализационной сети.
  4. В условиях России важным фактором является размещение трубопровода ниже нулевой точки промерзания грунта. Для обеспечения этого фактора траншея должна быть достаточно глубокой, но можно пойти по пути утепления канализации, вплоть до использования греющих кабелей при прокладке.
  5. Укладка труб канализации производится только на подушку из песка и им же производится укрытие сверху. Этот этап очень важен для их целостности.

При использовании пластиковых труб нужно осторожно выполнять трамбовку песчаного слоя. Лучшие результаты дает обильные пролив укрытия водой

При этом происходит наиболее качественное уплотнение, после чего можно производить засыпку грунтом. Смотреть видео

Прокладка труб канализации – Уклоны, соединения, диаметр и многое другое.

Watch this video on YouTube

Утепление трубы канализации

Это мероприятие позволяет избежать выполнения объемных земляных работ при прокладке коммуникаций в регионах с суровым климатом и защитить малозаглубленные трубы от перемерзания. Для этого применяются различные утепляющие материалы:

  • стекловата;
  • минеральная вата;
  • вспененный полистирол, и многие другие.

Для полной гарантии можно установить также и греющий кабель с датчиком включения при критичном понижении температуры. Понесенные затраты избавят от необходимости ремонтных работ и связанных с ними расходов. Устроенная таким образом канализационная магистраль не нуждается в глубоком заложении.

Выше мы уже рассмотрели требования по углу наклона труб самотечной канализации для внутренней системы. Они справедливы и для ее наружной части: 1-2 миллиметра на метр протяженности разводки.

Как сделать канализацию в бане

Современная баня — это сооружение с удобствами. Требуется продуманная канализационная система. В этом помещении постоянно влажно: здесь могут находиться бассейн и душ с парилкой. Устройство канализации в бане предполагает наличие пола, сделанного под наклоном так, чтобы из помещения выходила вода. Потребуется создать проект. Слив нужно сделать правильно, чтобы вода не застаивалась. Рядом с баней роют дренажную канаву и колодец .

Залитый в стяжку слив в бане

Размеры дренажного колодца зависят от того, насколько человек рассчитана баня и от глубины промерзания земли. Система канализации должна обеспечить удобную эксплуатацию помещения. Внимательно обдумайте все этапы предстоящих работ. Проконсультируйтесь с профессиональными строителями.

Оцените свои силы. Разберитесь, как сделать канализацию в бане. Если у вас нет уверенности, что с работой справитесь самостоятельно, доверьте делать монтаж строительной бригаде.

Канализация и септик: что выбрать

На выбор типа канализации влияет количество человек, проживающих в коттедже, соответственно, объем сточных вод, который сбрасывается в сток. Септик будет оптимальным вариантом, если:

  1. Вы ищете альтернативу выгребной яме в коттедже для периодического, а не для постоянного проживания;
  2. В доме находится небольшое количество людей, и объем сточных вод невелик;
  3. Вы ограничены в финансовых средствах и хотите сэкономить на покупке и установке системы.

Современная станции биологической очистки станет оптимальным вариантом для загородного участка. Такая схема канализации в бане более сложна и эффективна. Данный вариант предпочитают в том случае, если:

  1. Вы хотите обеспечить высокую степень очистки загрязненной воды;
  2. Нет желания периодически привлекать спецтехнику для очистки системы;
  3. Вы выбираете систему, которая прослужит минимум 20 лет.

По сути, отказом от канализации с биологической очисткой может стать только непостоянное проживание в загородном доме. Можно создать примитивный слив в бане, если нет канализации. Если вы приезжаете в коттедж только на время летнего отдыха или в период отпусков, то желание сэкономить и выбрать самый недорогой вариант вполне оправдано.

Внимание! Стоимость обслуживания системы септика в результате выльется в большие траты. Тогда экономия на покупке и установке уже не будет иметь значения.. На рынке представлены все виды систем для частных загородных домов

Их ассортимент широк. И выбор всегда остается за покупателем, который принимает решение, исходя из финансового положения и других нюансов

На рынке представлены все виды систем для частных загородных домов. Их ассортимент широк. И выбор всегда остается за покупателем, который принимает решение, исходя из финансового положения и других нюансов.

Плюсы на примере обустройства туалета

Делая выбор в пользу автономной канализации, можно быть уверенным в том, что очистка сточных вод будет максимально качественной. Такую воду используют даже для полива огорода.

Если сравнивать с септиком, то он значительно уступает, ведь эта система нуждается в обустройстве дополнительных устройств фильтрации (специальных полей или колодцев).

Автономную канализацию можно обустроить даже, если подземные воды располагаются довольно высоко. Отпадает потребность в услугах ассенизаторской машины. При необходимости ил можно использовать в качестве удобрений на огороде. Прослужит эта герметичная система не менее, чем 50 лет. По сравнению с септиком, это действительно весомые преимущества.

Выбираем вид канализационной системы

Для благоустройства бани возможно использовать три типа индивидуальной канализации:

безнапорная;
напорная;
подключаемая к централизованной городской системе водоотвода или к действующей канализации частного дома.

Безнапорная система

Безнапорная канализация

Безнапорный метод отвода стоков иначе называют самотечным. Это наиболее простой и менее дорогостоящий тип канализации для бани. Его основное преимущество: энергонезависимость. Монтаж безнапорной системы требует тщательного соблюдения уклона труб (1-1,5 см на 1 погонный метр) и невозможен при сложном рельефе участка.

Уклон канализации

Для транспортировки стоков необходимы трубы большего диаметра, чем при устройстве напорной системы. Крайне желательна прямолинейность магистрали. Если схема трубопровода включает точки поворота, в этих местах обустраивают смотровые колодцы. Это правило актуально для любого типа канализационной системы.

Труба Корсис для ливневой и безнапорной канализации

Безнапорная канализация – трубы из ПП

Монтаж труб безнапорной канализации

Колодец смотровой

Напорная система

Общая схема напорной канализации

Напорная система канализации предусматривает принудительную транспортировку сточных вод, которая обеспечивается насосом или насосной станцией. Техника может быть установлена как внутри, так и снаружи помещения. Напорную систему канализации для бани выстраивают в том случае, если по каким-либо причинам невозможно сделать безнапорную. Особенности этого типа канализации:

напорная дороже безнапорной;
энергозависима;
требует утепления техники в зимний период.

На фотографии трубы, применяемые для напорной канализации

Напорная канализация – насосы

Напорная канализация с фекальным насосом

Напорная канализационная труба

Врезная система канализации

Менее трудоемкий, но наиболее хлопотный способ – подключение к централизованной канализационной сети. Этот метод возможен далеко не для всех владельцев бань. Поэтому рассматривать его во всех подробностях не имеет смысла.

Подключение к централизованной канализационной сети

Чаще используется подключение системы стоков к уже имеющемуся на участке септику. Однако и в этом случае придется выбирать тип системы водоотвода (напорная или безнапорная).

Подключение к септику

Разновидности слива

Организовать сток воды можно тремя способами:

  • сброс в грунт – достаточно удобно в случае размещения постройки рядом с водоемом (как часто и делается). Однако при использовании в бане моющих средств такой вариант недопустим, стоки с химическими веществами нельзя сбрасывать в грунт напрямую, без очистки;
  • устройство септика на участке. Для бани, построенной рядом с жилым домом, сток из которого осуществляется в септик, это лучший вариант. Основная проблема – необходимо учитывать дополнительный объем канализационных вод сразу при покупке и установке септика, иначе он будет наполняться гораздо быстрее, чем это планировалось на стадии проектирования;
  • врезка в централизованную канализацию. Наиболее сложный вариант с точки зрения затрат труда и средств, зато он практически не ограничивает пользователей по составу сливных вод и их объему.

Выбор типа устройства зависит от нескольких важных факторов.

  1. характер постройки и ее расположение. Для бани, построенной в черте города, рядом с городскими централизованными коммуникациями, возможен только слив в централизованную канализацию или септик. В условиях плотной застройки сброс воды в грунт недопустим, поскольку может привести к разрушению почвы не только на собственном, но и на соседних участках, непредсказуемому подъему верхних грунтовых вод;
  2. конструкции фундамента. Для ленточных и плитных фундаментов, существующего подвала или подполья требуется сбор сточных вод в единый резервуар и отвод оттуда по трубе. Сброс жидкости непосредственно через пол в приямок или прямо в грунт возможен только при устройстве бани на столбчатом или свайно-винтовом фундаменте;
  3. типа грунтов. Для глинистых почв, тяжелых суглинков и других грунтов с высокой способностью к поглощению влаги сброс воды на поверхность почвы приведет к подмыванию фундамента, разрушению опор, затоплению подвалов и ухудшению состояния грунта на участке в целом.

Вывод: прямой сброс стоков из бани в грунт возможен в свайной постройке, стоящей на берегу водоема, при условии отказа от химических моющих средств и плотных, не склонных к размыванию грунтах. В остальных случаях необходимо организовывать сброс с помощью трубопровода в канализацию или септик.

Вид канализационной системы

К устройству грамотно спроектированной системы отведения отработанных вод подталкивают не только эстетические нормы, но действующие требования, направленные на поддержание безопасности экологии.

Согласно нормам 30-02-97 сбор и отработку стоков из бани и душа необходимо осуществлять с помощью очистных и фильтровальных сооружений, в которых предусмотрена песчано-гравийная отсыпка

Конструктивных решений автономных канализаций, возводимых при обустройстве бани, может быть множество.

По типу действия независимые системы подразделяются на два вида:

  1. Безнапорная система – предполагает движение сточных вод по ней самотеком. Этот эффект достигается за счет правильно выдержанного угла наклона трубопровода.
  2. Напорная система – предусматривает принудительную транспортировку стоков с задействованием насосного оборудования.

Канализационную систему для банной постройки сооружают, независимо от того, подведен или не подведен к ней водопровод. В любом случае, сам характер объекта подразумевает обильное использование воды, которое необходимо утилизировать.

При обустройстве самотечной системы угол наклона магистрали определяется диаметром труб.

Согласно пункту 18.2 СНиПа 2.04.01-85 уклон канализации в зависимости от диаметра используемых труб должен составлять порядка 15 миллиметров на каждый погонный метр

Самотечная система энергонезависима, но ее довольно проблематично правильно спроектировать при сложном рельефе местности.

Схема обустройства напорной независимой канализации с подключением насосного оборудования в подвале здания, когда септик расположен выше трубы, выходящей из постройки

Срок службы напорной канализационной системы исчисляется не одним десятком лет, а затраты на ее устройство с лихвой окупаются. Главное – задействовать насосное оборудование, оснащенное измельчителем, который перемалывает попадающие в водосток твердые частицы.

Подключение трубопровода к централизованной системе канализации – менее трудоемкий, но при этом более хлопотный способ. Поскольку применить его на практике могут лишь немногие владельцы бань, изучать подробно его особенности не будем.

Независимо от типа выбранной схемы канализации для бани, крайне важно соблюдать прямолинейность магистрали. Если при прокладке трубопровода предусмотрены точки поворота, то в местах их обустройства потребуется соорудить смотровые колодцы
