Правила эксплуатации и обслуживания дренажной системы и ливневой канализации

Материалы изготовления

На сегодняшний день изделия для ливневой канализации изготавливают из следующих материалов:

• Асбест;
• Чугун;
• Стеклопластик;
• ПВХ;
• ПНД.

Асбестовые трубы

Применяются при строительстве централизованных систем. Однако на сегодняшний день их использование сходит на нет. Этот материал не подвержен коррозии и гниению, отличается низкой теплопроводностью, не требует сильного заглубления в грунт при монтаже.

Тем не менее, изделия имеют слишком большой вес, к тому же плохо переносят точечные сильные удары, которые часто возникают при ремонте и обслуживании коммуникаций. Кроме того, есть определенные сложности в монтаже стыков и соединений. В европейских странах асбестоцемент запрещен к использованию в жилищном строительстве, поскольку исследования показали, что этот материал небезопасен для здоровья человека.

Чугун

Для организации ливневки этот материал уже практически не применяется. Ранее использовался для монтажа наружных систем. Отличается высокой стоимостью, большим весом и не слишком гладкими стенками, которые часто становятся причиной засоров.

Стеклопластик

Довольно современный материал. Представляет собой сочетание полимера и армирующего стекловолокна, который придает изделию особую прочность. Обычно изделия из стеклопластика применяют при монтаже коллекторов, централизованных или просто крупных систем.

Данный материал имеет целый ряд положительных свойств, а именно:

• Даже трубы с большим диаметром сечения (в 500 мм) имеют относительно небольшой вес;
• Материал считается экологически чистым;
• Инертен к воздействию химических веществ;
• Прочный и долговечный (срок эксплуатации не менее полувека);
• Большой выбор фасонных изделий упрощает монтаж. Соединение производится с применением двухконусных муфт со специальными уплотнителями, гарантирующими герметичность.

ПВХ

Самый распространенный материал для организации ливневки. Именно он чаще всего применяется при монтаже внутридомовых и наружных сетей. Обычно применяются изделия с диаметром в 110 или 160 мм. Их отличает высокая прочность и надежность, заглублять их можно в землю до четырех, а в некоторых случаях и до десяти метров. Внутренняя поверхность очень гладкая, а значит, не будет провоцировать образование заторов. Кроме того, такие трубы просты в монтаже, благодаря большому ассортименту фасонных изделий и фитингов. Но главный плюс ПВХ изделий — их невысокая цена.

Правда, есть и несколько минусов:

• Такие трубы не рассчитаны на высокое давление;
• Имеют обычно небольшую длину, до трех метров;
• Высокий показатель жесткости.

Полиэтилен низкого давления

Трубы ливневой канализации могут быть изготовлены из ПНД, то есть полиэтилена низкого давления. Такие изделия применяются для монтажа крупных систем с большой нагрузкой. Так, если здание имеет более 10 метров в высоту, применение ПВХ труб нежелательно, поскольку такие системы не рассчитаны на подобные нагрузки. Создаваемое давление может стать причиной расстыковки раструбов. Полиэтиленовые же трубы выдерживают нагрузку до 25 атмосфер. Монтируются они стык встык при помощи сварки.

Комбинация ливневой и дренажной системы

Дренажная сеть отводит воду по трубам в накопительный или дренажный колодец. Ливневая система предполагает сначала попадание воды со всех собранных поверхностей в коллектор, а оттуда, по собственной магистрали труб (дренаж и ливневка в одной трубе

не допустимы!) направляется в колодец. Колодец оснащается электрическим насосом и в автоматическом режиме откачивает воду в центральную канализацию, природный водоем или систему полива.

Устройство дренирования и отвода дождевой воды – важный элемент сохранения построек и самого участка от губительного воздействия излишков влаги. Главное – вовремя провести планирование и проектирование систем, что позволит еще и существенно сэкономить.

Виды и особенности систем

Устройство дренажной и ливневой систем имеет собственные особенности. Они отличаются задачами и спецификой монтажа, эксплуатации и обслуживания. Существуют и комбинированные конструкции, способные совмещать функции обеих видов. Создание этих систем требует знания тонкостей их работы и обслуживания. Рассмотрим каждую из них по отдельности:

Закрытый дренаж

Дренажная система канализации необходима в случаях, когда грунт не способен достаточно быстро впитывать большие объемы влаги. Причинами этого являются:

• высокий уровень залегания почвенных вод;
• пласты глины, не пропускающие воду в глубину;
• возможность паводков в районе расположения участка;
• применен заглубленный тип фундамента.

Состав дренажной системы обычного типа:

• дренажные трубы для отвода канализации (дрены);
• специальные емкости — пескоуловители;
• водоотводящие трубопроводы, подающие влагу в колодцы;
• приемные колодцы.

Из колодцев вода проходит в общий резервуар, откуда либо выводится в общую сеть ливневой канализации, либо используется для собственных нужд. В некоторых регионах дождевая вода представляет довольно высокую ценность и активно используется для хозбытовых потребностей — полив растений, вода для технических нужд и т.п.

Принцип работы сети заключается в сборе излишков воды дренами, подаче в приемные колодцы и выводе влаги в общую емкость. Песок и прочие твердые частицы оседают на дно пескоуловителей, которые нуждаются в периодической очистке. Минимальное расстояние между дренами (при наличии глинистых грунтов) составляет 7-10 м, глубина погружения — от 1,8 м и меньше (чем легче происходит впитывание, тем меньше глубина погружения).

Дренажная труба для канализации — это перфорированный по всей длине пластиковый трубопровод. Обычно он продается сразу обмотанным геотекстилем, но иногда приходится это делать своими руками. Они укладываются в траншеи под определенным углом, обеспечивающим беспрепятственный сток влаги. Совокупность трубопроводов, обслуживающих территорию определенной площади, называют дренажное поле для канализации. Понятно, что его величина соответствует размеру и конфигурации участка. Для создания эффективной системы сначала создается схема, на которой определяют оптимальные линии прокладки труб, точки расположения коллекторов и накопительной емкости. Оптимальный вариант создания дренажной системы — параллельное строительство всех видов канализации во время постройки дома. Иначе более поздние работы разрушат все элементы благоустройства.

Открытая ливневая канализация

Ливневая канализация предназначена для сбора влаги с поверхности кровли и грунта. Она состоит из следующих компонентов:

• водосточная система кровли — желоба, приемные воронки, вертикальные трубы;
• открытые и закрытые каналы;
• приемные колодцы — коллекторы;
• трубопроводы, транспортирующие стоки к магистральной ливневой канализации или к точкам слива.

Состав элементов ливневой канализации близок набору компонентов, на котором работает система дренаж канализация. Различия между ними состоят в способе сбора сточных вод. Отличается конструкция труб — дренажные перфорированные по всей длине, а канализационные — сплошные, образующие герметичную полость. Сходство в способе очистки воды от песка (методом отстаивания в пескоприемниках) и дальнейшей транспортировке в места сброса или утилизации.

Комбинированная система

Существуют комбинированные системы, объединяющие дренаж и ливневую канализацию в единый комплекс. Этот вариант удобен для создания на небольших участках, где недостаточно места под две независимые сети. Обычно используют одну траншею под укладку обеих труб. Они не мешают друг другу, находятся под необходимым углом, беспрепятственно выполняют свои функции. Трубопроводы ливневой канализации прокладывают только в отдельных траншеях, поскольку заполнять ими все дренажное поле нецелесообразно. Нередко создаются совмещенные системы с принудительной перекачкой стоков. Это правильно для участков, находящихся в понижениях рельефа.

Подготовка дренажной системы к зиме

Поздней осенью для дренажной системы рекомендуют проводить стандартную ревизию:

• контроль состояния дрен путем осмотра дна ревизионных колодцев: не должно быть песка, ила, следов загрязнения системы. Вода или отсутствует, или свободно стекает к водоотводной трубе;
• осмотр вывода дренажной системы. Если водоотводная труба выходит в овраг, в водоем, на грунт, место выхода осматривают, если нужно — расчищают;
• при использовании открытых дрен в составе дренажа осматривают их дно и стенки, если нужно — очищают их от травы, листвы, укрепляют.

Если внутри дренажной системы после осенних дождей и сезонного подъема уровня грунтовых вод начинает скапливаться ил, грязь, песок, осенью можно выполнить ее промывку под давлением. Если заиливание будет повторяться, потребуется ревизия фильтрационного слоя, его ремонт или замена.

Вместе с дренажом на проблемных, склонных к подтоплению участках используется система поверхностного водоотвода — ливневая канализация. Чтобы она оставалась работоспособной в периоды оттепелей, поздней осенью проводят ее обслуживание:

• очистку желобов, лотков, трубопроводов от талой листвы, веток, мусора;
• в случае заиливания — промывку всей системы (водой из шланга или под давлением);
• очистку сифонов и корзин дождеприемников;
• контроль состояния подземного трубопровода, его промывку (если необходимо).

Трубопровод, по которому вода из ливневой канализации отводится к точке водосброса, зимой не должен промерзать. Для этого при его монтаже устраивают теплоизоляцию, прокладывают трубы внутри объемного гравийного фильтра (содержащийся в нем воздух дополнительно снизит потери тепла и защитит от обмерзания труб). Зимой перед оттепелями наземные элементы ливневой канализации очищают от снега и наледей, чтобы обеспечить сток талой воды

Очистку от льда выполняют с осторожностью. Нежелательно использовать инструмент с острыми кромками или ломики, химические реагенты или соль — это может повредить элементы ливневой канализации

Уход за дренажной системой и «зимний режим»

Для поддержания дренажной системы в рабочем состоянии рекомендуется выполнять несколько несложных правил:

• Верхний почвенный пласт должен быть всегда рыхлым, чтобы хорошо впитывать влагу. Поэтому следует исключить все передвижения тяжелой техники на участке.
• При проектировании дренажной системы оптимально в начале, в конце и на каждом повороте с промежутком через один установить ревизионный колодец, что максимально упростит обслуживание системы и повысит эффективность ее работы.
• Коллектор должен регулярно очищаться. Делать это необходимо раз в два-три года.

Своевременное обслуживание дренажной системы и точное соблюдение правил ее монтажа гарантирует долговременную беспроблемную работу системы. По мнению специалистов, срок эксплуатации такого дренажа составляет в среднем пятьдесят лет. После этого полимерные детали начнут разрушаться, но наличие объемного фильтра позволит системе функционировать еще порядка двадцати лет.

Систему можно прочищать высокоэффективными профессиональными методами. На снимке — очистка ливневой канализации гидродинамическим способом

Дренажная система функционирует периодами. Наибольшие нагрузки приходятся на весну и осень, когда тает снег и идут дожди. Летом и зимой нагрузка на систему существенно уменьшается. Кроме того уровень жидкости в дренах зимой минимальный. Связано это с тем, что вода сверху не поступает, а уровень грунтовых вод наиболее низкий. Это не относится к торфяным почвам. Здесь дренаж может работать круглогодично. Уровень воды в трубах можно определить очень простым способом – заглянув в ревизионный колодец. Даже если в нем есть жидкость, волноваться не стоит при условии, что соблюдены следующие правила:

• Дрены уложены ниже уровня промерзания грунта.
• Трубы имеют достаточный диаметр. Как показывает практика, в детали диаметром 110 мм слой воды составляет в среднем 10 мм. Таким образом, присутствующий в трубах воздух не даст им разорваться.
• Дрены уложены в объемный щебневый фильтр, который служит хорошим теплоизолятором.

Если эти правила выполнены, особой подготовки к зиме не потребуется. Нужно будет только извлечь из водосборного колодца дренажный насос в том случае, когда конструкция не утеплена. Установить оборудование на место необходимо будет до наступления весеннего паводка, то есть примерно в конце марта – начале апреля.

Ливневый дренаж и тип водоотвода

По типу водоотвода ливневый дренаж может быть точечным или линейным.

Точечный дренаж. Такой тип водоотвода с кровли используется для обеспечения локального сбора воды с какой-нибудь одной поверхности, например с кровли загородного коттеджа, его монтируют под трубами для водостока или поливочными кранами. Заметим, что при наличии достаточных зданий, можно сделать водосток своими руками. В комплект входит колодец-дождеприемник, съемная решетка, фильтрующая корзина. Его подключают к канализационным трубам, по которым стоки уходят в коллекторный колодец.

 Линейный дренаж. Предназначается для сбора осадков со значительной поверхности – помогает решить проблему водоотведения комплексно. Для его обустройства используют водоотводы (линейные лотки, желоба, каналы) и пескоуловители (отсеивают мелкий мусор и песок).

Обязательные требования к проекту ливневой канализации

Проекты дождевой канализации для жилых, коммерческих и административных строений необходимо согласовывать в официальных инстанциях. Оформление проекта, проектные расчеты и другие составляющие должны соответствовать целому ряду СНиПов, ГОСТов, правил, регламентов и нормативов (например, СНиП 2.04.03-85 Канализация. Наружные сети и сооружения, стандарт ГОСТ 36-34, 21.604-82 «Водоснабжение и канализация. Наружные сети» и т.п.).

Существует и ряд обязательных изысканий, без которых невозможно согласовать проект ливневой канализации:

• Топографический план
• План застройки участка
• Результаты геологических исследований
• Технические условия на подключение к центральной канализации
• Требования по расположению коллекторных колодцев
• Анализ технических и технологических особенностей объекта

На топографическом плане должны быть указаны все составляющие системы ливневой канализации и точки монтажа. Проект также включает спецификацию строительных материалов и агрегатов: перечень всех материалов, оборудования и других комплектующих с указанием их технических особенностей. Основная часть проекта дождевой канализации — чертежи с схемы системы и ее отдельных элементов, технические требования.

ООО “Русэнерго” занимается проектированием ливневых канализаций более 15 лет. Все эти годы мы не только успешно занимаемся проектированием и согласованием ливневок, но и профессионально занимаемся монтажом систем ливневых канализаций, а также, текущим и ремонтным обслуживанием. Наш опыт в проектировании дождевых канализационных систем позволяет нам воплощать проекты различного масштаба, от небольших частных ливневок до крупных систем в микрорайонах и жилых кварталах. Мы на специальных условиях работаем с ведущими отечественными производителями комплектующих материалов, поэтому, сотрудничая с ООО “Русэнерго” вы получаете не только высокопрофессиональный проект и идеальный монтаж, но и существенную скидку на строительные материалы.

Необходимая информация для заявки на разработку

В проектную организацию, выбранную для подготовки всей необходимой документации, подается заявка на проектирование ливневой канализации. К заявке обязательно прикладываются информационные сведения, а именно:

• топографический план земельного участка;
• данные геологических изысканий состояния грунтов на данном земельном участке;
• градостроительный план территории;
• технические условия на проведение подключения к внешним инженерным коммуникациям;
• предпочтительный метод вывода дождевых вод с участка и др.

Формирование технического задания проводится с учетом пожеланий застройщика и сведений, предоставленных им в проектную организацию. В свою очередь, проект дренажа и ливневой канализации создается по техническому заданию.

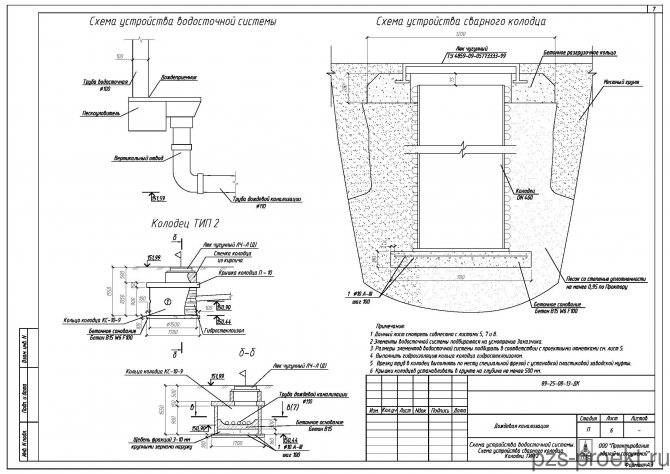

В проектно-сметной документации содержится схема укладки труб и мест расположения дождеприемных колодцев, а также и других элементов системы ливневой канализации

Из нескольких пробных версий проекта выбирается одна основная, которая, по мнению заказчика и проектировщиков, является наиболее эффективной. После согласования выбранной версии прорабатываются все частные детали инженерного сооружения.

В итоге на руки заказчику выдается проектно-сметная документация, оформленная в соответствии с принятыми стандартами. К графической части проекта, состоящей их всевозможных чертежей, прикладывается пояснительная записка со следующими разделами:

• общие данные проекта (ведомости рабочих чертежей, характеристики используемого оборудования и др.);
• схема ливневой канализации;
• планы территории, на которых указано точное расположение всех элементов ливневой канализации;
• спецификация оборудования;
• расчет и обоснование финансовой части проекта.

Проектированием ливневой канализации могут заниматься лишь подготовленные специалисты. Если вы не знаете, как рассчитать канализацию для отвода дождевых вод с участка, то обратитесь к профессионалам. Убедитесь в том, что проектная организация имеет лицензию на оказание подобных услуг.

Ливневая канализация в частном доме – способы обустройства

Назначение ливневки состоит в быстром отводе дождевых и талых вод в период их наибольшего скопления. Самой распространенной схемой является поверхностная ливневка вокруг дома, состоящее из лотков с открытым верхом.

Они могут быть литыми бетонными или составными из готовых деталей. Рассчитывая на долгий срок службы, используют чугунные лотки, изготовленные способом литья. Но наиболее популярным материалом для устройства ливневой канализации загородного дома, являются пластиковые лотки. Они достаточно легкие, прочные и легко поддаются монтажу.

Но не всегда такой способ оправдывает себя. В ряде случаев желательно сохранить почвенный слой, заглубив дренирующие элементы на глубину порядка 40 сантиметров. Для этого роют канаву глубиной порядка полуметра и укрывают ее доверху геотекстилем.

В качестве подложки на дно канавы насыпается гравий, затем укладывают трубу. Поверх нее снова засыпается гравий. И вот здесь необходимо проконтролировать один важный момент.

Дело в том, что для заглубленного и глубинного дренажа используются перфорированные трубы, и в их стенках сверлятся отверстия. Диаметр этих отверстий должен быть меньше фракционных размеров гравия. При этом внутренний проход стока будет всегда свободен.

В классическом варианте использования, гофротруба засыпается гравием и оборачивается геотекстилем с нахлестом краев. После этого производится засыпка траншеи ранее извлеченным грунтом и восстанавливается дерновой слой.

Строение ливневки

Трубы и желоба проложены с определенным уклоном.

Точечные дождеприемники собирают избыток влаги, отводят ее в проложенную трубную магистраль, которая транспортируют собранную жидкость самотеком в накопитель или коллектор.

В ливневой канализационной системе предусмотрены ревизионные колодцы, для проверки системы и устранения неисправностей.

Определенные правила касаются следующих деталей ливневки:

• Дождеприемник
• Поддон
• Водоотводные лотки
• Трубная магистраль
• Пескоуловитель
• Смотровой колодец.

Помимо всего «Ливневая канализация СНиП» дает возможность вычислить предполагаемое количество осадков в зависимости от региона, узнать, какой вид грунта преобладает и т.п.

Где разместить на участке септик и дренаж стоков в грунт

Устройство дренажа стоков из септика в природный грунт возможно на участке, где:

• Уровень грунтовых вод низкий — минимум 1,5м. от поверхности участка. Участок не должен периодически затапливаться.
• Фильтрующая способность грунта не должна быть слишком маленькой. Для устройства грунтового дренажа пригодны практически все грунты, кроме глины.
• Размеры участка должны позволять разместить дренажные трубы или фильтрующий колодец на расстоянии не менее: от колодца и скважины, в том числе на соседнем участке — 30 м. выше по течению грунтовых вод или 15 м. против течения или 19 м. перпендикулярно течению грунтовых вод; от дома — 5 м.; от границы участка — 2 м.; от деревьев и больших кустов — 3 м.
• Септик, фильтрующий колодец или инфильтратор следует размещать не ближе 5 м от фундамента дома, чтобы исключить риск увлажнения грунта в основании фундамента.
• Септик устраивают в месте, удобном для подъезда к нему ассенизационной машины.

Типы дренажных систем

С учетом исходных данных, для обеспечения защиты приусадебного участка от негативного влияния подземных вод выполняют проектирование дренажной системы общего значения: систематический дренаж, береговой или головной. Для предотвращения подтопления подвалов дома обустраивают местный дренаж, который бывает кольцевым или прифундаментным. Конструкционное решение дренажа – это система труб, которые устанавливают на определенной глубине. Жидкость просачивается в перфорированные трубы сквозь слой почвы и отводится с территории в расположенные поблизости водоемы, овраги, обустроенные резервуары, колодцы и емкости. Специальный сборник устраивают под землей, и он тем самым не занимает полезную придомовую территорию.

Пристенный или прифундаментный дренаж выполняют вокруг зданий, в которых имеются подвальные или полуподвальные помещения. План дренажной системы такого типа разрабатывают, учитывая глубину закладки основания постройки. Благодаря ее обустройству предупреждается образование плесени, отсыревание и подмывание этих помещений и фундамента. Сооружение прифундаментного дренажа способствует усилению гидроизоляции конструкций дома.

Кольцевой вариант дренажа имеет отличия от пристенного. Первый из них предусматривает выкапывание траншей для труб на расстоянии не более 3-х метров от стен. Кольцевой способ применяют в том случае, когда создание дренажной системы не было предусмотрено на этапе проектирования здания и уже завершена отмостка для постройки. Дренажные трубы следует смонтировать на глубине, которая превышает расположение подошвы фундамента вокруг дома.

Систематическую дренажную конструкцию сооружают на участках, где питание подземных вод происходит путем просачивания жидкости сверху (это могут быть поверхностные, хозяйственные и атмосферные стоки), а также подпитки снизу за счет напорных грунтовых вод. На застраиваемых участках обычно применяют горизонтальный площадной дренаж, но в случае сильного влияния водоносного пласта (что означает питание снизу) обустраивают дренаж по вертикальному типу. При наличии подтопления участка подземными водами при условии, что центр их питания расположен за пределами придомовой территории, устраивают головной дренаж. Его оборудуют по верхней границе участка в местах, где зафиксированы наиболее высокие отметки водоупора. Когда водоупор залегает на незначительной глубине, принято закладывать головной дренаж на территории, где отмечается небольшое углубление для обеспечения полного перехвата влаги.

При необходимости осушить участок, расположенный в непосредственной близости к водоемам, используют план дренажа участка берегового типа. В результате будет обеспечена защита от подтопления. Его прокладывают параллельно береговой линии и монтируют на глубину в соответствии с предварительно выполненными расчетами.

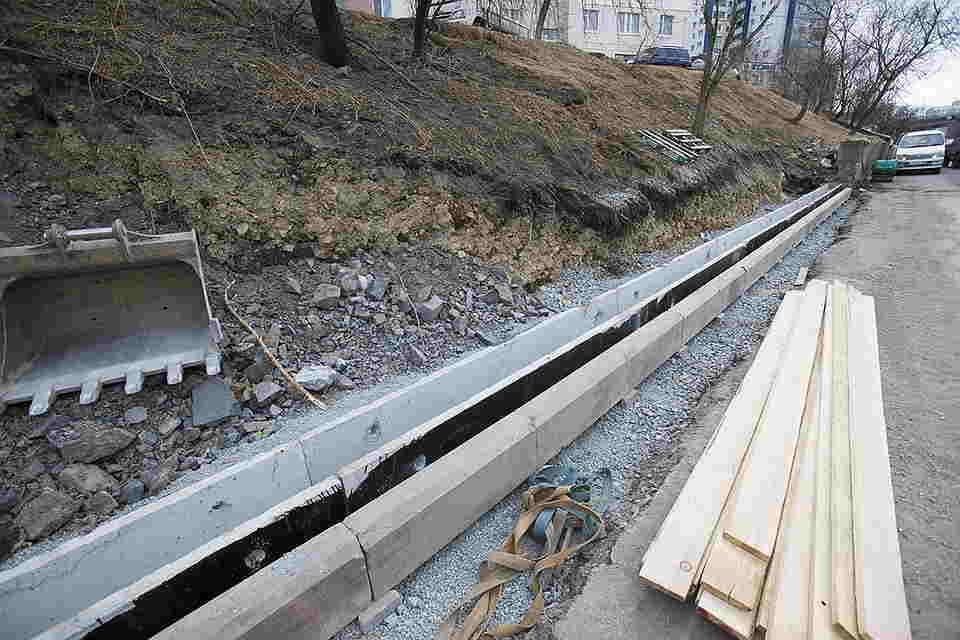

Систему ливневой канализации сооружают из лотков, которые прокладывают по поверхности. Она отводит ливневые стоки от стен зданий в дождеприемные колодцы (прочитайте: «Ливневый дренаж: назначение и варианты устройства»).

Элементы и основные узлы ливневых систем

Независимо от типа и расположения ливневые канализационные системы включают в себя ряд основных элементов и узлов. Ни одна «ливневка» не может обеспечить эффективный отвод влаги без следующих элементов:

• ливневых каналов (лотков или желобов) обеспечивающих сбор и транспортировку сточных вод к дождеприемникам;
• пескоуловителей. Узел представляет собой отстойники для мелкодисперсных нерастворимых частиц. Именно пескоуловители являются первой ступенью очистки дождевых потоков. В процессе эксплуатации требуют регулярного технического обслуживания (очистки);
• дождеприемников. Это резервуары сравнительно небольшого объема, в которые попадают все стоки с крыш, тротуаров и других участков домовладения. Посредством трубопроводов дождеприемники соединяются с накопительными или фильтрующими дренажными колодцами. В случае аномального количества или в условиях интенсивного таяния снега, исполняют роль резервных накопителей;
• труб и ревизионных колодцев. Трубопроводы позволяют транспортировать стоки в нужном направлении. При правильном устройстве магистрали жидкость самотеком попадает в накопительный или тампонажный дренажный колодец. Ревизионные колодцы необходимы для технического обслуживания и очистки системы;
• ливневых коллекторов. Представляют собой основную дренажную магистраль, по которой талая вода и другие стоки движутся к накопительным или фильтрующим дренажным колодцам.

Что касается внешней ливневой канализации, то основными элементами таких систем являются водостоки. Именно они обеспечивают сбор и распределение дождевых потоков и талой воды.

Решения для защиты водостока

Подытожим основные методы защиты водосточных желобов от снега. Продлить эксплуатационный срок водостоков возможно, если:

• разместить желоба и водосточную трубу ниже края крыши, чтобы снежные лавины их не задевали;
• выдерживать угол наклона желобных систем, чтобы вода стекала, не застаиваясь;
• надежно крепить кронштейны, не экономить на крепежах — лучше установить их с запасом.

Существуют и другие решения, например, укладка в водостоки греющих кабелей, чтобы снег и лед таяли, либо установка съемных желобов, однако их эффективность сомнительна, а применение электронагревательных элементов на улице даже опасно.

Дополнить защиту водостоков от снега рекомендуется монтажом на крыше снегозадержателей. Они обезопасят не только водосточную систему, но и прохожих.

Самое основное! Правильный монтаж водосточной системы защитит кровельные водостоки от поломок, обеспечит эффективность ее работы и значительно продлит срок службы. 08.01.2021Вернуться к списку

Расчёт параметров системы

Для нормальной работы ливневки определяют:

• расход отводимой воды;
• диаметр труб;
• уклон трубопровода;
• глубину прокладки.

Расход отводимой воды зависит от площади, с которой удаляется вода, и интенсивности осадков (по СНиП-2.04.03–85, табл. 4). Объём отводимой воды вычисляется по формулам для дождевой и талой воды, подробно, с учётом поправочных коэффициентов, изложенным в Разделе 3 «Методики расчёта объёмов организованного и неорганизованного стока», г. Калуга, 2011 г. (в СНиП алгоритм расчёта есть, но сложнее).

В общем виде формула для расчета выглядит так:

где:

• Q — объём воды, который система должна отвести;
• q20 — интенсивность осадков;
• F — площадь поверхностей, с которых планируется отведение воды;
• Ψ — поправочный коэффициент, зависящий от материала покрытия площадки, с которой собирается вода.

Расходы от каждого дождеприёмника при слиянии с другими потоками суммируются, диаметры труб становятся больше. На практике для отдельных отрезков ливневки загородного дома с участком берут трубы Ø 100–150 мм, для магистрали — Ø 200 мм.

Уклоны каналов, лотков и трубопроводов берутся по СНиП-2.04.03–85, который определяет минимальные значения для:

• Ø 150 мм — 0,008 (8 мм на 1 пог. м);
• Ø 200 мм — 0,007 (7 мм на 1 пог. м).

Для отдельных лотков любого сечения минимальный уклон — 0,005 (5 мм на 1 пог. м). Некоторые изделия из железобетона сразу имеют нужный наклон, обозначенный стрелкой.

На практике уклон желательно делать больше минимального: 15–30 мм на 1 пог. м.

Глубина прокладки бытовой ливневой канализации меньше дренажной, если на участке монтируются обе сети, и составляет в среднем 30 см.

Виды ливневой канализации

Проектирование дождевой канализации требует от
разработчика знания способов сбора и транспортировки стоков.  Существуют разные варианты конструкции
ливневой системы водоотведения. По способу транспортировки:

• закрытые каналы. Вода поступает в приемные колодцы, откуда по подземной системе труб проходит к очистным сооружениям, или к точке сброса. Самый сложный вариант, требующий точного расчета сечения труб, определения количества стоков и т.п.;
• открытые линии. Стоки движутся по надземной системе лотков или желобов. Вариант удобен простотой обслуживания и прочистки каналов. Часто используется в городских условиях, где в составе дождевой воды присутствует большое количество мусора и песка;
• смешанные. Они состоят из открытых и закрытых участков. Этот вариант встречается чаще всего, так как позволяет сэкономить на земляных работах.

По способу сбора воды:

• точечные. Это система приемных колодцев, соединенная трубами. Она собирает стоки с низин, участков под водосточными трубами и т.п.;
• линейные. Состоят из протяженных приемных желобов. Это хороший способ сбора влаги с больших площадей, асфальтированных стоянок и прочих участков.

Выбор подходящего варианта обусловлен
важными критериями:

• конфигурацией и планировкой участка;
• состоянием его поверхности;
• способом ее использования.

Необходимо учесть, что
эффективный сбор стоков понадобится в любом случае. Правильно составленная схема ливневой канализации
обеспечивает максимально полное отведение дождевых стоков. Иначе вода начнет
стекаться в низины, проникать в подвалы, разрушать фундамент зданий и
сооружений.

Пристенные дренажи

Пристенные дренажные конструкции организовываются возле фундамента. Главной особенностью такой коммуникации можно назвать то, что в ней присутствуют гидроизоляционные материалы. Канава выкапывается вдоль всего фундамента. Глубина такой канавы должна соответствовать глубине закладки фундамента или превосходить её.

Пристенный дренаж делается для того, чтобы отвести влагу от фундамента строения

На стены фундамента монтируется необходимая гидроизоляция, а предварительно вырытая канава заполняется дренажными материалами. В таком случае разрешается использовать специальные дренажные маты, фильтр которых выполнен из геотекстиля. Такие маты имеют, как правило, гидроизоляцию из поливинилхлорида (ПВХ).

Дождевую воду запрещается удалять в дренажную коммуникацию, так как это может привести к переполнению конструкции. Если произойдёт переполнение дренажной конструкции, то вода поднимется в фундамент здания, что чревато неприятными последствиями.

Решетки

Установленные в процессе обустройства ливневки решетки защищают системы от сильных загрязнений и полностью исключают возможность оступиться проходящему человеку. Элементы из чугуна отличаются надежностью и продолжительной эксплуатации, но требует регулярного покрытия краской, примерно один раз в два-три года. Решетки из стали менее практичные, так как от контакта с влагой быстро покрываются пятнами ржавчины. В идеале решетка должна быть выполнена из алюминия. Подобные изделия имеют продолжительный срок службы и привлекательный внешний вид, однако стоит учитывать их высокую стоимость.

Отверстия в решетке должны быть не слишком большими, чтобы задерживать крупный мусор, и не слишком маленькими, чтобы пропускать большое количество воды.
