Электромагнитный пускатель 380В: устройство, правила подключения и рекомендации по выбору

Технические характеристики и маркировка

Несмотря на то, что принцип работы всех магнитных пускателей одинаков, отдельные виды этого устройства, имеют ряд технических различий. Для идентификации конструктивных особенностей и рабочих характеристик существует система условных обозначений данных изделий. Для примера можно взять конкретную маркировку ПМ.

ПМ12-025 2 4 1 УХЛ 2 Б

ПМ12 – серия изделия. Все изделия этой серии имеют одинаковую конструкцию корпуса и исполнительного устройства. Габариты корпуса могут отличаться в зависимости от величины токовой нагрузки. Чем мощнее пусковое устройство, тем больше его размеры.

ПМ12-025 _ _ _ УХЛ _ _ (первые три цифры), 025 – номинальная нагрузка на силовых контактах – до 25 Ампер. ПМ с такой токовой характеристикой классифицируется, как магнитный пускатель 2 величины. ПМ12 в зависимости от величины могут обеспечивать работу электрических двигателей, токовый диапазон которых находится в пределах от 10 до 250 Ампер.

Таблица соответствия маркировки рабочей токовой нагрузке ПМ

ПМ12 ___ 2 _ _ УХЛ _ _ (четвертая цифра), 2 пускатель нереверсивный, снабжен тепловым реле для защиты электродвигателя от длительных токовых перегрузок при обрыве одной фазы, а также в случае заклинивания привода или приводного механизма. Назначение пускателей и наличие тепловой защиты определяется следующей системой маркировки:

ПМ12 ___ _ 5 _ УХЛ _ _ (пятая цифра), 5 степень защиты IР20, открытого исполнения, без оболочки. Исключает попадание внутрь устройства посторонних механических предметов и случайное соприкосновение человека с действующими и токоведущими частями. Магнитный пускатель, выполненный с данной степенью защиты не защищен от попадания в него воды или другой жидкости, поэтому, как правило, размещаются в закрывающихся электрических щитах на дин рейках. Основная масса электрических приборов, которые находят наиболее широкое применение, обладает степенью защиты IP20.

ПМ12 ___ _ _ 1 УХЛ _ _ (шестая цифра) исполнение по количеству блок-контактов, 1 – 2 нормально открытых (разомкнутых) и 2 нормально закрытых (замкнутых).

Маркировка на магнитном пускателе ПМ12

ПМ12 ___ _ _ _ УХЛ 2 _ (УХЛ) исполнение электроаппаратуры для умеренно-холодного климата, УХЛ 2 – предназначения для работы в помещениях без отопления или под навесом.

ПМ12 ___ _ _ _ УХЛ _ Б (Б) характеристика исполнения по износостойкости. А – 320 тыс. циклов, Б – 100 тыс. циклов, В – 30 тыс. циклов.

Для удобства среднестатистического потребителя производитель зачастую в маркировке, установленной требованиями стандартизации, дополнительно указывает номинальные токовые характеристики пускателя, вид тока, а также рабочее напряжение магнитной катушки. Ниже выделенным текстом указана нагрузочная характеристика – 25А, напряжение – 380В и переменный ток – АС.

ПМ12-025 2 4 1-25А-380АС-УХЛ2-Б

Переменный ток обозначается символом AC, постоянный – DC. Втягивающие катушки пускателей ПМ12, в большинстве случаев рассчитаны для работы на переменном токе с напряжением 24В, 220В или 380В.

Контакторы

В средней ценовой линейке PROxima представлены пять моделей: малогабаритные устройства серии КМЭ и КМЭп, мини-контакторы МКЭ, серии КТЭ и КТ-6000.

Линейка Basic также включает малогабаритные контакторы серии КМЭ. Кроме того, к контакторам этой линейке относятся пускатели электромагнитные серии ПМ12.

Ассортимент EKF включает и контактор модульный. Устройство серии КМ EKF PROxima можно приобрести в одно-, двух- и трехмодульном исполнении. Такие контакторы применяют для управления системами освещения, обогрева и вентиляции как в жилых и офисных помещениях, так и на промышленных объектах. С помощью модульных контакторов также автоматизируют управление насосным оборудованием.

Виды электромагнитных пускателей

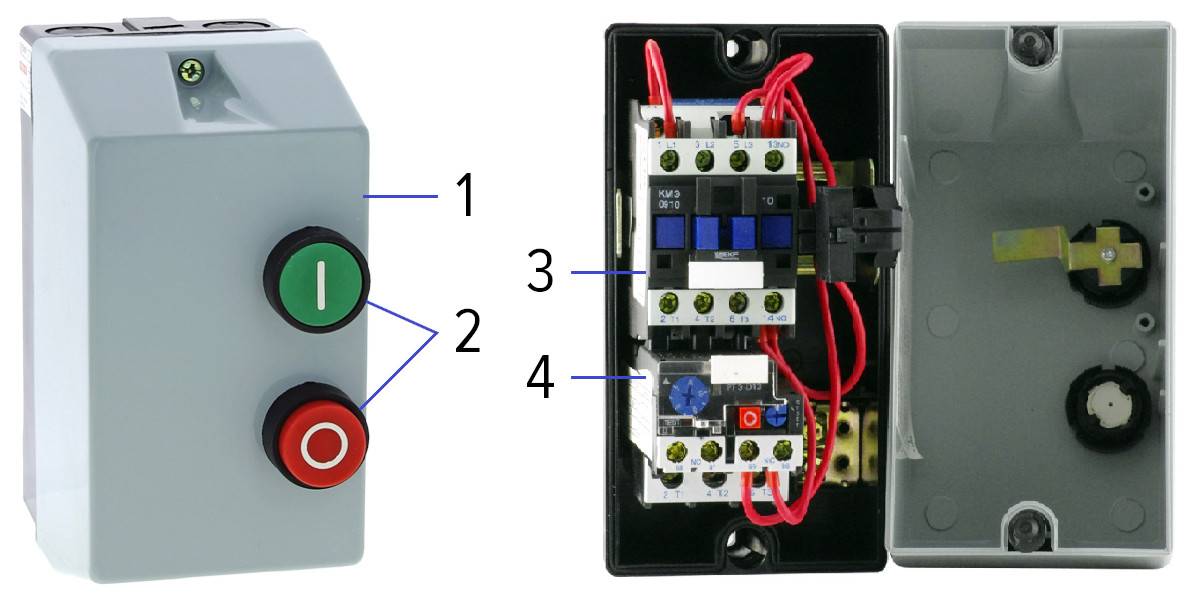

Для исключения ошибок нужно уточнить названия изделий этой группы. По действующим стандартам пускатель – это полнофункциональное устройство с кнопками управления в корпусе с защитой от пыли и влаги. Допустимо наличие в комплекте:

  • теплового реле;
  • световой индикации;
  • приставки с дополнительными контактными группами.

Контактор по определению в стандартах состоит из привода и контактной группы. Для управления таким изделием применяют внешний кнопочный пост. В некоторых моделях защитный корпус отсутствует, так как подразумевается эксплуатация в помещениях. Удаленное подключение контактора можно автоматизировать. Дополнительными внешними компонентами обеспечивают сигнализацию рабочих режимов и аварийных ситуаций.

Схема управления

На рисунке показано, как подключить контактор к выносному пульту. Этот способ применяют для управления удаленными стационарными силовыми агрегатами, движущимися механизмами (приводами мостовых кранов). Пускатели для трехфазных электродвигателей разделены на группы для быстрого определения подходящего комплекта оборудования.

Выбор рабочих параметров

ГруппаДопустимая мощность электродвигателя (380V), кВтНоминальный ток в зависимости от исполнения, А
открытоезакрытое
1,533
14109
2102523
3174036
4306360
555110106
675150140

Реверсивный пускатель

На картинке приведен пример модели с двумя кнопками «Пуск» (обозначены стрелками). Такие устройства используют для управления направлением вращения ротора двигателя. При необходимости одним нажатием активизируется нормальный режим или реверс.

Электропускатели с термореле

Эти устройства предотвращают повреждение подключаемого оборудования при нарушении теплового режима. В типовой конструкции применяют комбинированную пластину из двух разных металлов. Прохождение через этот элемент слишком сильного тока увеличивает температуру. Так как материалы отличаются коэффициентами линейного расширения, происходит запланированная деформация. На определенном уровне разрывается цепь управления (катушки) магнитного пускателя. В некоторых моделях термореле предусмотрена возможность регулировки (±25% от номинала). Время срабатывания составляет от 3 до 25 с.

Контактор ABB на дин-рейку оптом с доставкой по Москве

Этот тип устройств исключает возможность ручного управления. Для визуального контроля режима работы контактора (вкл/выкл) устройство снабжается информационным окном. Контактор электромагнитный ABB с катушкой 220В может управлять однофазной и трехфазной нагрузкой.

Наиболее востребованы бесшумные контакторы однополюсные и двух полюсные, работающие с постоянным током, и трехполюсные для переменного тока.

Наши специалисты помогут вам заказать нужные модели контакторов, купить сопутствующие товары, оборудование предоставят прайс-лист с оптовой стоимостью, расскажут о скидках, проконсультируют по другим вопросам. Звоните!

Тонкости подключения устройства на 220 В

Схема подключения пускателя

Для подсоединения однофазного магнитного пускателя и предотвращения его вибраций применяется дин-рейка. Прибор нельзя ставить рядом с реостатами или в нагреваемой части бокса. Залуженный конец проводника, подсоединяемого к устройству, загибается в виде кольца или буквы П. На алюминиевые кабели наносится слой смазки (технический вазелин, Циатим). Включение прибора осуществляется по нескольким схемам.

Классическая

Подойдет, если источники нагрузки – моторы или ТЭНы. Схема состоит из нескольких частей:

  • Силовая. Сюда входят контакты на три фазы, автоматический включатель (ставится между входом и источником питания).
  • Нагрузка. Требуется мощный потребитель.
  • Цепь. Состоит из кнопки старта и остановки, катушки, дополнительных контактов, подкидывается на фазу и ноль.

Контакты пускателя замыкаются, и напряжение поступает на нагрузку после нажатия кнопки «Пуск». По нажатию на клавишу остановки происходит размыкание контактов и напряжение больше не подается.

Специфика силовой цепи

Запитка однофазного пускателя производится через контакты А-1 и А-2. На них подается напряжение 220 В, если на него рассчитана катушка. Фаза подводится на А-2, источник питания – на элементы внизу корпуса. Напряжение можно подавать с ветрового генератора, аккумулятора, дизель-генератора. Для его снятия задействуются клеммы – Т-1, Т-2, Т-3. Минус схемы – необходимость использования вилки для включения или выключения автомата.

Как изменить цепь управления

Силовую систему прибора при модернизации не затрагивают. Работают по следующему принципу:

  • клавиши кнопочного поста (в одном кожухе) имеют нормально разомкнутые клеммы при пуске и нормально замкнутые – при установке;
  • кнопки выставляют перед магнитным пускателем в последовательном положении – Старт и Остановка;
  • манипуляции с контактами производятся при помощи импульса управления;
  • пусковая кнопка подает напряжение к катушке и генерирует импульс;
  • поддержка клавиши осуществляется с помощью контактов самоблокировки, снабжающих катушку напряжением;
  • самоблокирующиеся контакты размыкаются, происходит самподпитка катушки.

Магнитный пускатель останавливается после разрыва последней цепи.

Подключение к трехфазной сети

В трехфазную сеть пускатель подключается посредством катушки, которая работает от сети 220 В. Сигнальная цепь не дорабатывается. Фаза и ноль подкидываются на соответствующие контакты. Фазный провод протягивается между кнопками старта и выключения. Перемычка устанавливается на нормально замкнутые и разомкнутые элементы.

Силовую цепь незначительно модернизируется. Фазы подаются на входы L1, L2, L3, нагрузка подводится на T1, T2, T3.

Данная схема подходит для асинхронного мотора.

Устройство и принцип работы

Каждый пускатель и контактор являются важными элементами электрических сетей. Именно они выступают в качестве связующего звена между цепями и электроустановками. Несмотря на некоторое различие, оба прибора действуют по одному и тому же электромагнитному принципу.

Общими деталями обоих устройств являются проводные катушки с сердечниками, соединенными с контактами. Именно эти контакты участвуют в замыкании и размыкании цепи, по которой проходит электрический ток. Благодаря стальному или медному каркасу, катушка становится более прочной и быстрее охлаждается в процессе работы.

Работа устройства осуществляется следующим образом:

  • Напряжение поступает на катушку и дает толчок к созданию магнитного импульса.
  • Под его воздействием начинается движение подвижной части сердечника в направлении неподвижной части.
  • В результате, происходит замыкание контактов и всей цепи, в которой появляется электрический ток, включающий в работу коммутируемое электрооборудование.
  • После прекращения подачи электроэнергии магнитное поле пропадает и перестает удерживать сердечник.
  • Специальная пружинная система возвращает его в исходное положение, после чего контакты и цепь размыкаются, а оборудование отключается.

Включение и отключение устройств выполняется при помощи кнопок ПУСК и СТОП, расположенных на отдельной панели. Кнопка ПУСК приводит в действие описанные процессы, силовые контакты замыкаются и остаются в этом положении, удерживаемые вспомогательными блок-контактами.

Существуют отличия между управляющими и силовыми цепями. В первом случае питание поступает на катушку из управляющей цепи и не превышает 230 вольт. Цепь участвующая в замыкании контактов, считается силовой, поскольку ее ток существенно превышает значение силы тока в цепи управления.

Тонкости подключения устройства на 220 В

Независимо от того, как решено подключить магнитный пускатель, в проекте обязательно присутствуют две цепи — силовая и сигнальная. Через первую подают напряжение, посредством второй управляют работой оборудования.

Особенности силовой цепи

Питание для МП подключают через контакты, обычно обозначаемые символами А1 и А2. На них попадает напряжение 220 В, если сама катушка рассчитана на такое напряжение.

Удобнее «фазу» подключать к А2, хотя принципиальной разницы в подключении нет. Источник питания подключают к контактам, находящимся ниже на корпусе.

Тип напряжения не имеет значения, главное, чтобы номинал не выходил за пределы 220 В.

Через магнитный пускатель, оснащенный катушкой 220 В, возможна подача напряжения от дизель- и ветрогератора, аккумулятора, других источников. Съем его происходит с клемм Т1, Т2, Т3

Минусом этого варианта подключения является тот момент, что для ее включения или отключения нужно совершать манипуляции с вилкой. Схему можно усовершенствовать путем установки перед МП автомата. С его помощью включают и отключают питание.

Изменение цепи управления

Эти изменения не касаются силовой цепи, модернизируется в этом случае лишь цепь управления. Вся схема в целом претерпевает незначительные изменения.

Когда клавиши находятся в одном кожухе, узел называется «кнопочным постом». Любая из них обладает парой входов и парой выходов. У клавиши «Пуск» клеммы нормально разомкнутые (НЗ), у прямо противоположной — нормально замкнутые (NC)

Клавиши встраивают последовательно перед МП. Первая — «Пуск», за ней идет «Стоп». Контактами магнитного пускателя манипулируют посредством управляющего импульса.

Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке. «Пуск» не обязательно удерживать во включенном состоянии.

Оно поддерживается по принципу самозахвата. Заключается он в том, что параллельно кнопке «Пуск» подключаются добавочные самоблокирующиеся контакты. Они и снабжают напряжением катушку.

После их замыкания, катушка самоподпитывается. Разрыв этой цепи приводит к отключению МП.

Отключающая клавиша «Стоп» обычно красная. Стартовая кнопка может иметь не только надпись «Пуск», но и «Вперед», «Назад». Чаще всего она зеленого цвета, хотя может быть и черного.

Подсоединение к 3-фазной сети

Возможно подключение 3-фазного питания через катушку МП, функционирующей от 220 В. Обычно схему применяют с асинхронным двигателем. Сигнальная цепь при этом не изменяется.

Одну фазу и «ноль» подключают к соответствующим контактам. Проводник фазный прокладывают через стартовую и выключающую клавиши. На контакты NO13, NO14 ставят перемычку между замкнутым и разомкнутым контактами

Силовая цепь имеет отличия, но не очень существенные. Три фазы подают на входы, обозначенные на плане, как L1, L2, L3. Трехфазную нагрузку подключают к T1, T2, T3.

Ввод в схему теплового реле

В промежутке между магнитным пускателем и асинхронным электродвигателем последовательно подсоединяют тепловое реле. Выбор его осуществляют в зависимости от типа мотора.

Тепловое реле обезопасит электрический двигатель от неисправностей и аварийных ситуаций, которые могут возникнуть при пропадании одной из фаз

Подключают реле к выводу с магнитным пускателем. Ток в нем проходит к мотору последовательно, попутно нагревая реле. Верх реле оснащен придаточными контактами, объединенными с катушкой.

Нагреватели реле рассчитывают на предельную величину тока, протекающего через них. Делают это для того, чтобы, когда двигатель окажется в опасности из-за перегрева, реле смогло бы отключить пускатель.

Схема подключения трехфазного двигателя в сеть через автоматический выключатель

Поэтому более подробно общий случай будет выглядеть так:

3. Подключение двигателя через автоматический выключатель. ПРАКТИЧЕСКАЯ СХЕМА

На схеме 3 показан защитный автомат, который защищает двигатель от перегрузки по току (“прямоугольный” изгиб питающих линий) и от короткого замыкания (“круглые” изгибы). Под защитным автоматом я подразумеваю обычный трехполюсный автомат с тепловой характеристикой нагрузки С или D.

Защитный автомат для включения электродвигателя. Ток 10А, через такой можно включать двигатель мощностью 4 кВт. Не больше и не меньше.

Схема 3 имеет право на жизнь (по бедности или незнанию местных электриков).

Если уж использовать такую схему, надо тщательно подобрать ток автомата, чтобы он был на 10-20% больше рабочего тока двигателя. И характеристику теплового расцепителя выбирать D, чтобы при тяжелом пуске автомат не срабатывал.

Например, движок 1,5 кВт. Прикидываем максимальный рабочий ток – 3А (реальный рабочий может быть меньше, надо измерять). Значит, трехполюсный автомат надо ставить на 3 или 4А, в зависимости от пускового тока.

Плюс этой схемы подключения двигателя – цена и простота исполнения и обслуживания. Например, там, где один двигатель, и его включают вручную на всю смену. Минусы такой схемы с включением через автомат –

  1. Невозможность регулировать тепловой ток срабатывания автомата. Для того, чтобы надежно защитить двигатель, ток отключения защитного автомата должен быть на 10-20% больше номинального рабочего тока двигателя. Ток двигателя надо периодически измерять клещами и при необходимости подстраивать ток срабатывания тепловой защиты. А возможности подстройки у обычного автомата нет(.
  2. Невозможность дистанционного и автоматического включения/выключения двигателя.

Эти недостатки можно устранить, в схемах ниже будет показано как.

Схема подключения магнитного пускателя на 220В

Электроток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.

При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

  • некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
  • некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

  • некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
  • некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».
