Что это такое
Когда строят частный дом, необходимо подвести к нему различные коммуникации. Одной из них является канализация. На первый взгляд можно подумать, что для неё достаточно оборудовать только канализационный сток. На самом деле этого недостаточно.
Для того, чтобы пояснить назначение фанового стояка нужно вспомнить о том, как происходит слив в унитазе более подробно. После того, как сливаются нечистоты, следом туда попадает определённое количество воды. Часть её остаётся в унитазе. Она фактически является гидрозатвором, роль которого, в частности, состоит в том, чтобы неприятный запах от стоков не попадал в жилые помещения
Важно понимать, что этот защитный слой воды находится внутри унитаза
Если в доме установлено несколько таких сантехнических приборов, то в каждом из них, который не используется в данный момент, есть такой гидрозатвор.
Когда в одном из унитазов происходит слив, то в течение небольшого отрезка времени сразу после вытекания нечистот и слитой воды здесь понижается давление. Поскольку все остальные соединены с этой трубой, в них нарушаются гидрозатворы и неприятный запах проникает в помещения.
Схема устройства и работы вентиляционной системы канализации Источник profidom.com.ua
Важно отметить, что такая ситуация существует не только по отношению к унитазам, а ко всем стокам, которые подсоединены к канализации. Например, речь может идти о гидрозатворе в ванной или в мойке, если они подключены указанным образом
Этой ситуации можно было бы избежать, если бы у трубы был дополнительный выход, через который в нее мог свободно поступать воздух. При этом низкое давление в месте слива не возникало бы и гидрозатворы нигде не были бы нарушены.
Через подобную трубу также могли бы выходить запахи из канализации. Фановый стояк – это труба, выполняющая указанные функции, которая соединена с канализационной системой дома и выведена за его пределы.
Насколько это необходимо. На самом деле, рассматриваемая система активно применяется в многоквартирных домах. В канализационной системе сток из квартир происходит в вертикальную трубу.
Система вертикальных труб канализации, выполняющая функцию фанового стояка Источник ar.decorexpro.com
Нижний конец её подсоединён к системе стока, а верхний выведен на кровлю и фактически выполняет функцию фанового стояка.
Подготовка к монтажу фановой магистрали
Чтобы поставить фановую вентиляцию необходимо использовать те же детали, что и для системы отвода стоков, а именно: фитинги, трубы и крепления. Все необходимые элементы, материалы и инструменты лучше подготовить до начала всех работ. В большинстве случаев подойдут пластиковые детали. Процесс может усложниться, если требуется поменять старую металлическую конструкцию на новую. Давайте обсудим данный процесс в деталях.
Старые и уже отработавшие долгое время фановые магистрали из чугуна выходят из строя. Бытует мнение, что нельзя заменить металлические магистрали пластиковыми элементами, но это не больше чем заблуждение. Устройство фановой трубы из пластика вместо чугунной возможна, но только при условии полной замены всех элементов системы.
Выход для фановой трубы
Согласно мнению специалистов, фановая магистраль, которая собрана из разных по материалу изготовления элементов, не отличается прочностью. Лучше всего работать с похожими материалами. Желательно, чтобы материал фановой трубы совпадал с материалом, из которого сделана система отвода стоков.
Если коммуникация изготовлена из чугуна, то и фановый трубопровод также должен быть из данного металла. Если приходится совмещать разные материалы, то лучше для начала проконсультироваться у соответствующего специалиста и узнать, как себя будет вести такая труба. Это может избавить от значительного снижения эксплуатационных показателей вентиляции.
Устройство фанового стояка требует использования самых обыкновенных труб и деталей для присоединения. Детали производятся из металла или пластика. Для монтажа системы вам понадобятся следующие детали:
- труба с отводами;
- резиновые манжеты для плотного и герметичного соединения;
- переходники;
- хомуты для закрепления магистрали на стенах.
Демонтаж фановой трубы
Если сначала необходимо провести демонтаж старой трубы, то потребуется еще и кувалда, дрель, а также болгарка. Участок, где будут проходить все работы, необходимо очистить от всего лишнего. Если имеются легковоспламеняющиеся предметы, то их тоже лучше убрать. Если они стационарные, то следует накрыть их огнеупорным материалом. Во время монтажа не стоит пользоваться канализацией, поэтому если у вас имеются соседи, то лучше их заранее оповестить. После этого можно отключить стояк и демонтировать старую вентиляционную систему.
Изоляция шума
Часто канализационная система в помещении может создавать шум. Если чугунные трубы шумят сильно, то пластиковые – так тем более. Фановая труба также издает шум, поэтому необходимо побеспокоиться о том, чтобы устранить гул с трубы. Для того чтобы трубы не вибрировали от стекающей с верхних этажей воды, необходимо устанавливать поглотители вибраций. Шумоизоляция для фановой трубы крайне необходима.
Чтобы пластиковая труба не вибрировала, рекомендуется использовать автомобильный звукоизоляционный материал. Часто применяют Вибропласт.
Это клеящийся мягкий материал, который наносится на поверхность фановой трубы. Материал режется на куски и клеится на трубу. В качестве шумоизоляции используется специальный полиэтилен. Он продается в рулонах. Можно уложить на хомуты резиновые прокладки, которые также будут поглощать вибрации.
Самый лучший вариант спрятать фановую трубу в специальном шкафу. Однако такая возможность не всегда имеется. Дело в том, что габариты помещения не позволяют выполнять шкафы или ниши.
Когда возникает необходимость установки фановой трубы
Необходимостьв установке фановой трубыдля канализации в многоэтажном доме возникает в следующих случаях:
- малый диаметр канализационного стояка (110 мм — стандарт, но требующий вывода фановой трубы);
- наличие в доме (частном) бассейнов, больших емкостей с водой, которые периодически производят сброс жидкости в канализацию;
- внешняя автономная система очистки размещена неподалеку от дома, что способствует поступлению газов в помещения.
Специалисты рекомендуютпланировать установку фановойтрубы для канализации в частном доме еще на стадии проектирования,поскольку сделать ееодновременно с прокладкойвсей канализации проще, а необходимость в ней все равно возникнет. Даже вмалоэтажных домах рано или поздно возникает ситуация, когда в септикенакапливаются биогазы, которые должныбыть удалены из системы. Наличие фановой трубы является простым и безотказнымспособом решения проблемы.

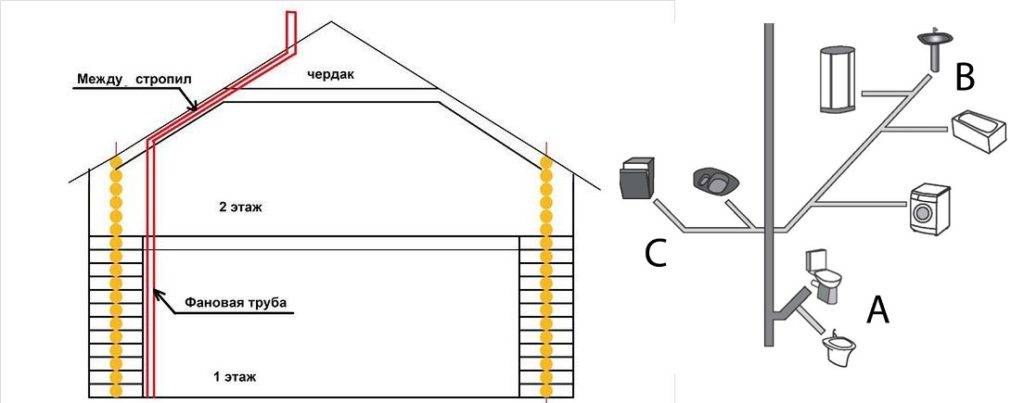

Пример устройства вентиляции между стропил
Правила установки фанового стояка
Согласно указаниям СНиП 2.04.01-85, обязательна установка фановой канализации при высоте здания выше 2 этажей. Однако для одноэтажного строения может понадобиться применение этого устройства. В дачном домике, где жильцы находятся только летом, количество санитарных приборов минимальное, фановый патрубок можно не использовать.
Загородный дом постоянного проживания насыщен сантехникой. Часто это несколько унитазов, душевая кабина, ванна, джакузи, посудомоечная и стиральная машина и другие точки слива воды. Важным является расположения септика, расстояние меньше 8 м не является достаточным. Для правильной и комфортной работы системы канализации, установка фановой трубы является необходимой.
Диаметр
Особых требований к расчету диаметра фановых труб нет, так для многоквартирных жилых зданий он должен быть равным диаметру самого канализационного стояка. А вот для индивидуального строительства допускается использовать трубы с вдвое меньшим диаметром по сравнению с основным стояком, так по фановой части трубопровода будет проходить только воздух, а он имеет в разы меньшую плотность, чем сливаемая вода в нижней части канализационной сети.
Фановая труба 50 мм хорошо подойдет для канализации индивидуального частного дома
В основном, при строительстве индивидуального жилого дома для расчета отдельной ветки канализации, которая имеет в своем составе мойку с трубой диаметром 50 мм, сливной бачок с отверстием в 70 мм, основную трубу от унитаза в 100 мм и общий стояк, также в 100 мм, используют фановую трубу диаметром всего в 50 мм. Практика показывает, что этого диаметра вполне достаточно для поддержания постоянного давления и осуществления постоянной вентиляции канализационной системы.
Что такое фановая труба для канализации, и как работает эта система?
Для начала разберемся, что это такое.
Наверху (на крыше) ее прикрывает грибок (оголовок, зонтик) — чтобы сверху не попадали осадки и мусор.
Стоки проходят по канализационной трубе сверху вниз. Если открыть слив в одной точке (к примеру — в туалете слить воду), то вода без проблем пройдет по системе. Если же одновременно вода будет сливаться из нескольких сантехнических точек (унитаз, раковина в ванной, ванна, душ, стиральная машина), то стояк будет заполнен на полный диаметр.
Это создаст вакуум, который «утянет» воду из гидрозатворов, из-за чего в санузле появится неприятный запах — если фановой трубы в доме нет.
Если она есть, то через ее отверстие воздух будет подсасываться из атмосферы, и давление в системе выровняется. Благодаря этому гидрозаворы сантехники остаются на месте, и не позволяют запаху проникать из труб внутрь помещения.
Другой вариант решения проблемы — фановый клапан. Он может устанавливаться вместо фановой трубы, а может — дополнять ее.
Зачем она нужна: назначение и функции
Теперь рассмотрим, зачем нужна такая схема:
Удаление газов, которые скапливаются в канализационной системе (через трубу они удаляются вверх, выбрасываясь в атмосферу).
Поддержание давления в канализационной системе (выравнивание в момент слива большого количества воды).
«Защита» гидрозатворов (предотвращение их засасывания).
В целом фановая труба обеспечивает нормальную работу канализационной системы.
Что представляет собой фановая труба
Это специальное ответвление труб для канализации. Начинается оно в высшей точке стояка сточной системы и выводится на кровлю здания для прямого отведения полости канализационной сети в атмосферу.
Назначение и функции
Одновременный слив из нескольких сантехнических устройств приводит к перекрытию объемом воды, движущимся с большой скоростью, сечения канализации. В результате гидрозатворы высасываются разреженным воздухом, и в жилые помещения проникает зловоние из канализации. Назначение фановой трубы – не допускать этого.
В атмосферу уходят биогазы, выделяющиеся из стоков. Вентиляция и предотвращение срыва затворов делают фановую трубу незаменимой в канализационной сети в любом жилом доме.
Допускается использование фановых труб для унитаза. Причина — совпадение размеров и конструкции этих деталей с гофрой, соединяющей слив с канализацией. Совпадения параметров позволяют подключать трубы для унитазов к раструбам сточных систем.
Устройство и принцип работы
Выделяющиеся из стоков газы создают давление, превосходящее атмосферное, но не способное преодолеть гидрозатвор в сифоне. Эта разница лежит в основе устройства фановой трубы — биогазы не могут пройти сквозь водяную пробку и свободно уходят по стояку в атмосферу.
По этой причине фановые отводы чаще всего имеют прямолинейную вертикальную конструкцию без приспособлений для принудительной вентиляции. Для частных строений схемы устройств могут отличаться большим количеством отступлений от правил, чем аналогичные стояки для канализации в многоэтажном доме, иметь изгибы и более удобную для монтажа форму.
Окончание схемы оборудуют дефлектором, который должен оказаться на 30 см выше конька. Неуместно выводить это устройство со стороны фасада дома, на чердаке или возле окон. Для фановой вентиляции подходят разные материалы:
- пластик;
- чугун;
- сталь.
Основным условием является устойчивость к коррозии, так как проходящие по ним биогазы создают агрессивную среду.
Использование чугунных элементов
На протяжении нескольких десятков лет обустройство вытяжных каналов происходило с использованием чугунных стояков. Сегодня все реже можно встретить чугунные фановые трубы. А зря, поскольку используя стояки из этого материала можно быть уверенным в качестве вытяжных и вентиляционных каналов. Чугунные детали обладают рядом преимуществ.
Они отличаются:
- прочностью. Жесткость, плотность сплава содействуют безопасному функционированию чугунных изделий, которые можно купить в строительном магазине. Их применяют при строительстве частных, многоэтажных домов;
- долгим сроком эксплуатации. Связано это с высокой износоустойчивостью что помогает металлическим изделиям много лет сохранять отличные технические характеристики;
- устойчивостью к воздействиям механического типа. Им не страшны случайные удары, повреждения, большие нагрузки.
Минусы:
- склонность к коррозионным процессам;
- сложность перевозки;
- большой вес;
- высокая стоимость.
Ремонтируя, заменяя старые стояки из чугуна, необходимо провести демонтаж действующей системы. Непросто это сделать если канализационная, вытяжная магистраль размещена в труднодоступном месте. Как разобрать фановую чугунную трубу за унитазом? Тяжело осуществить эту процедуру, если для соединения стояков использовали паклю с цементом, алюминий или серу.
Сначала необходимо демонтировать детали, которые расположены дальше от стояка. Для этого следует запастись зубилом, молотком с пластиковой или резиновой головкой. При ударе по зубилу железным молотком кусочки металла резко отскакивают от трубы, могут упасть в стояк, поскольку чугун – очень хрупкий сплав.
Выполнив все подготовительные работы, приступить к снятию чугунного фанового или канализационного стояка:
- После разрушения данного элемента системы, постепенно приблизиться к крестовине, оставив при этом 30-35 см почти разбитой детали.
- Используя оставленный кусок плавно расшатывать его. Если это не помогает, то зубилом начать удалять набивку, опять расшатывать, после чего достать оставшийся фрагмент.
- Если система уплотнена серой, то необходимо взять паяльную лампу или газовую горелку и начать нагревать набивку. Перед этим необходимо экраном прикрыть мебель, стены, чтобы их не повредить. Желательно данную работу выполнять вдвоем, поскольку один должен удалять нагретую вязкую серу.
- После извлечения некоторого количества разогретой массы достать остаток ненужной части детали.
Возможен вариант, когда можно болгаркой отрезать остаток магистрали до самого раструба. Такая процедура обеспечит не только аккуратный срез, а быструю, удобную стыковку новой пластиковой канализационной детали со старым чугунным стояком.
Важно! Чугунную фановую трубу можно использовать в любых экстремальных ситуациях. Это значит, что такая система будет нормально функционировать в условиях широкого температурного диапазона при повышенном давлении
На протяжении длительного срока эксплуатации, в результате коррозионных процессов чугунные канализационные стояки становятся непривлекательными. Поэтому их необходимо освежить. Чем покрасить чугунную трубу в туалете?
Некоторые хозяева освежают чугунные стояки масляными красками. Перед покраской нужно избавиться от ржавчины, старой отшелушившейся краски, ненужного мусора, грязи. Только после такой подготовки можно приступать к окраске. Покрашенная, отреставрированная канализационная магистраль прослужит еще не один год.
Фановый стояк канализации в частном доме: опыт участников FORUMHOUSE
Показателен личный опыт наших форумчан. Рассмотрим один из самых задаваемых вопросов.
LatysyaУчастница FORUMHOUSE
– У меня выгребной септик – бетонные кольца с дном и крышкой. Расположен он в 6 метрах от дома. В эту сторону выходят 3 окна. Сначала я думала устраивать выход вентиляционного стояка через потолок санузла, далее в чердачный карман и крышу дома. Думаю, это необходимо, чтобы газы и прочие запахи, образующиеся в наполняющемся септике, выходили через него и развеивались повыше над крышей. Но проблема в том, что не хочется дырявить материал кровли. Помогите понять, будет ли запах от септика без вентиляционного стояка, и каким должен быть диаметр фановой трубы в частном доме.
Отвечает консультант нашего форума Евгений Фадеев:
Евгений Фадеев:
– Этот элемент канализации поставить необходимо, и труба должна быть диаметром в 110 мм. Если не его устроить, то при пересыхании или срывах гидрозатворов появится запах. Если отсутствует нормальная фановая вентиляция с притоком на фильтрующем сооружении и выхлопом на крыше, запах будет, так или иначе, распространяться по округе. А для диаметра следует запомнить простое правило:
Фановая труба 50 мм обеспечит поток примерно в 16 раз меньше потока через трубу в 110 мм. Таким образом, это уже будет не вентиляция, а набор из нескольких соединительных трубок.
Иногда домовладельцы приходят к заключению, что монтаж этого элемента канализационной системы не обязателен, без него можно обойтись. Но несложно догадаться, что будет, если разом провести слив воды из кухонной мойки, ванной и туалета, а в конструкции нет фановой трубы. А ведь обычно в современном загородном доме монтируется два и более санузла.
Читайте нашу статью о том, как обеспечить частный дом чистой водой и правильно устроить систему канализации.
Как обойтись без фановой трубы в частном доме
Ответ на этот вопросы: «в большинстве случаев не обойтись никак». Следует запомнить, что ее установка необходима:
- При использовании в системе коммуникаций канализационных стояков диаметром в 50 мм;
- Дом имеет два и более этажа оборудованных санузлами;
- В доме есть бассейн или иное оборудование, чей разовый сток способен перекрыть систему канализации.

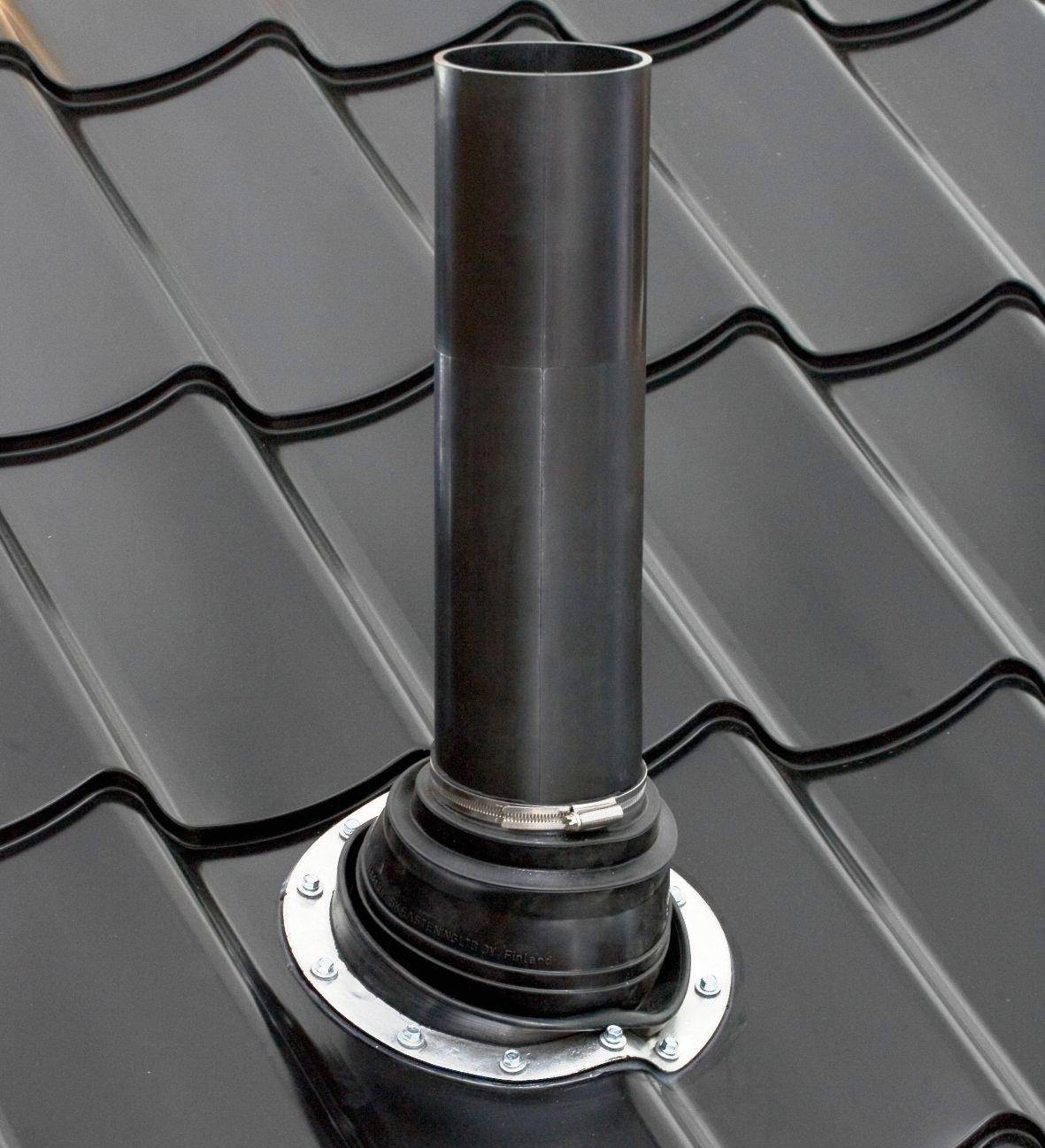

Фановая труба на кровле: размещение
Рассмотрим следующую, весьма распространенную ситуацию: дом уже построен, септик вырыт, выходы санузлов намечены, а как быть дальше, домовладелец ещё не определился.
Prorab_2009Участник FORUMHOUSE:
– Помогите правильно устроить фановый выход на крышу. В данный момент ситуация такая: дом построен, кровля из черепицы, сейчас дошло дело до канализационной трубы, от дома до септика 6м. Есть возможность пробить потолок и установить ее под кровельной черепицей в холодном чердаке.
По мнению консультанта нашего форума Вадима, в этом случае возможна следующая схема, причем более правильным будет способ под номером 1.
Вадим
– Первый способ наиболее предпочтительный Грибок на стояке не нужен. По трубе поднимается теплый воздух, на грибке может намерзать конденсат и перекрывать ее, и под карнизом не проводить, в этом случае уменьшится тяга. На чердак не выводить – и тяга слабенькая и чердак провоняете.
Также не рекомендуется фановый вывод на кровлю через стену под свес
Обратите внимание на данный рисунок. Зимой в случае схода снега с крыши вашего дома он может сорвать фановую трубу
Фановый вывод на крышу – основные правила
Пользователь нашего форума (ник на форуме VladimirKu) советует придерживаться следующих правил при выводе фановой трубы:
- Она должна выходить на крышу вверх, минимум на 300мм. И как можно ближе к коньку, чтобы снег её не сорвал при сходе с крыши. А устраивается она не только для защиты гидрозамков во внутренней канализации вашего дома, но и для вентиляции канализационной системы.
- Если дом более 2-х этажей и с длинными горизонтальными внутренними разводками канализации внутри дома, то придётся выводить и второй фановый стояк.
- Если у вас стоит автономная система биоочистки с применением микроорганизмов, которым для их жизнедеятельности необходим кислород, то система вентиляции крайне необходима.
Стояки ставят максимально прямыми. Нужно избегать поворотов, изгибов и сужений, чтобы не создавать сопротивления потокам воздуха.
На FORUMHOUSE вы можете больше узнать о том, как делается вывод фановой трубы на крышу, и расстаться с сомнениями на тему «Фановая труба, что это: необходимость, или можно обходиться специальным клапаном». Посмотрите видео, в котором наглядно показаны все этапы работ по выводу стояка через кровлю.
Установка стояка и вывод на крышу
Действующие строительные нормы (СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий») признают обязательной установку фанового стояка для домов, имеющих 2 и более этажа, однако, специалисты уверены, что и в одноэтажном частном доме такая конструкция способна значительно повысить степень комфорта и избавить от лишних хлопот. С учетом назначения фановых труб становится ясно, что их необходимость напрямую зависит от степени риска перекрытия потоком канализационного коллектора, а значит, от количества поступающих в систему стоков. Таким образом, при использовании дома как места летнего отдыха с кратковременным проживанием и наличии минимального количества сантехники и точек слива, можно вполне обойтись без фановой трубы.
Различные варианты выведения фановой трубы на крышу
Для полноценного жилого дома, в котором есть туалет, ванная комната или душевая, несколько кранов, стиральная и посудомоечная машина, фановая труба является если и не обязательным, то, в любом случае, очень желательным дополнением канализационной системы.
Устройство фановой трубы канализации не представляет сложности. По сути, фановая часть системы состоит из индивидуальных отводов для точек слива и фанового стояка. При большой площади дома и находящихся на значительном удалении друг от друга нескольких ванных или туалетных комнат можно устанавливать несколько фановых стояков для того, чтобы исключить прокладку протяженных горизонтальных трубопроводов, в которых снижается сила тяги. При соединении нескольких отводов одной фановой трубой подводящие трубопроводы лучше располагать с небольшим уклоном.
Интенсивному движению газов по трубе и их эффективному удалению из системы способствует температурный перепад – начальный участок коммуникаций размещается в отапливаемом помещении, а конечный – снаружи дома.
Крепление фановой трубы
Поскольку основная часть фановой трубы – это вертикально расположенная магистраль, важно позаботиться о ее надежной фиксации. Фановые трубы крепятся к стенам при помощи металлических хомутов. В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит)
В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит).
Особого внимания требует вывод фановой трубы на крышу. Он может осуществляться через расположенный внутри дома стояк или с помощью фиксирующейся на наружной стене дома трубы. Оптимальным является вывод фанового стояка именно на крышу. поскольку вывод на чердак не допускается существующими нормами и правилами, а монтаж конструкции под свесом повышает риск разрушения трубы при сходе с кровли льда или снежной массы.
Для того, чтобы система работала эффективно, важно соблюдать определенные правила
- Высота фановой трубы над поверхностью скатной кровли должна составлять не менее 0,5 м, над неэксплуатируемой плоской крышей — 0,3 м. А если крыша используется, то высота трубы должна быть минимум 3 м.
- При наличии нескольких выводимых на крышу труб (общая вентиляция, дымоход от камина или печи и пр.), фановая труба в обязательном порядке должна быть выше всех остальных. В противном случае неприятные запахи смогут попадать в помещение. По этой же причине категорически запрещается объединять фановый стояк с общей системой вентиляции или с дымоходом.
- Расстояние от окон до фановой трубы не должно быть менее 4 м.
- Предпочтительно осуществлять вывод фановой трубы в том месте, где находится максимальное количество точек слива, не перенося трубу из эстетических соображений.
- Не рекомендуется устанавливать на фановую трубу украшения или иные дополнительных элементов. Их наличие может способствовать образованию конденсата и, соответственно, обледенению и уменьшению диаметра прохода. Отвод газов в данном случае будет производиться менее эффективно.
Чтобы раскрыть тему максимально подробно, схема вентиляции канализации в частном доме описана в еще одной нашей статье.
