Выбор материалов, труб и арматуры
1 Обеспечение необходимым инструментом и оборудованием для проведения работ.
2 Разработка технологии монтажа с учетом особенностей марки труб, арматуры, сантехнического и другого оборудования.
3 Монтажные работы.
Каждый из них требует ответственного подхода, специальных знаний и владения определенными практическими навыками. Если потратить время на изучения тонкостей проведения каждого этапа, то весь этот комплекс не простых работ можно выполнить самостоятельно.
Но без практического опыта в этом деле можно оставить без внимания важные моменты, за которыми стоят большие риски безопасной эксплуатации этой технической системы. Безусловно, опытные специалисты справятся с этим в более короткие сроки и с высокой степенью надежности и долговечности.
Профессиональный сантехник по разводке знает нюансы или особенности проведения каждого этапа. С учетом пожелания клиента сделает оптимальную планировку всей сантехники и оборудования. Разработает оптимальную схему.
Подберет лучшие по качеству материалы и арматуру. Он также знает особенности технологии монтажа с учетом выбора сантехники, труб и арматуры. Поэтому заказать разводку сантехники в новостройке, это более правильное решение, но стоит оно не дешево.
Себестоимость всего комплекса работ будет включать:
- затраты на материалы, трубы и арматуру трубопровода;
- оплату труда специалиста по установке всей системы разводки;
- затраты на расходные материалы по эксплуатации оборудования и инструмента;
- расходы на электроэнергию необходимую для работы инструментов и монтажного оборудования.
Если внимательно посмотреть на эти статьи расходов, то сразу видно, что стоимость разводки сантехники в новостройке может варьироваться от цены на выбранные материалы и комплектующие, и тарифов сантехника на выполнение каждого отдельного вида работ и всех в комплексе.
Наши преимущества:
- гарантируем качество всего комплекса работ по разводке сантехники;
- все условия проекта: планировка размещения сантехники, выбор материалов, труб и арматуры трубопровода тщательно согласовывается с заказчиком, с разъяснением особенностей разных брендов и конструкций;
- использование только высокотехнологичных материалов, труб и арматуры трубопровода, проверенных на практике;
- минимальные сроки выполнения заказа;
- для монтажа используется новейший инструмент и оборудование, что позволяет работать без шума и пыли;
- работы выполняют только высококвалифицированные сантехники с большим практическим опытом установки разводки сантехники.
Практические примеры обустройства канализации в санузле, кухне и цокольном этаже
Для полноты картины мы приведем практические примеры разводки внутренней канализации в двухэтажном доме с цокольным этажом. Фото уже отделанных помещений демонстрируют способы маскировки канализационных трубопроводов.
Так выглядит ванная комната до и после выполнения отделочных работ. Канализационный стояк разместился в декоративной конструкции с полочками, а горизонтальный отвод 110мм для унитаза на втором этаже спрятан в коробе на потолке.
По этим фото можно оценить подключение всех сантехнических приборов. Отводы диаметром 50мм заделаны в стены и будут закрыты плиткой, их закрепили гипсом. Канализационные линии 110мм крепятся к стене и перекрытию хомутами. Вход мойки размещен по ее центру. Подводка стиральной машины выполнена с большим уклоном, что вполне допустимо.
В санузле на втором этаже установлены две раковины, душевая кабина и унитаз. Фановая труба в углу закроется душевой кабиной. Подводы для раковин и унитаза размещаются на потолке первого этажа.
Санузел на втором этаже после отделки и установки сантехники выглядит заметно привлекательнее. Две раковины помогают членам семьи быстрее приготовиться ко сну или собраться на работу.
Мы возвращаемся на первый этаж, чтобы оценить подводку к раковинам на втором этаже, которая выполнена на потолке соседней с санузлом комнаты. Перед отделкой труба была обернута слоем шумоизоляции. Декоративный короб из гипсокартона закрывает трубы и обеспечивает дополнительную защиту от шума.
Кухня расположена на первом этаже. Подводка для мойки и посудомоечной машины размещается в цоколе.
В комнате под кухней разводка выполнена трубой диаметром 50мм и закреплена к стенам хомутами. Здесь же размещается сололифт, который обеспечивает работу душевой кабины в сауне цокольного этажа.
Так выглядит потолок цокольного этажа в комнате, размещенной под санузлом. Трубы 110мм соединяются под острым углом в направлении движения стоков. Они закреплены к перекрытию хомутами и спрятаны в короб из гипсокартона.
При выводе трубопровода 110мм из дома пришлось резко снизить уровень ее размещения. Опытные сантехники обеспечили постепенное возрастание скорости движения стоков при выходе за пределы здания. Снаружи фундамента зазор между блоком и трубой заделали цементным раствором, изнутри – монтажной пеной. Ревизия уже была опробована для удаления отложений, которые образовались после слива отходов при отделке дома.
Зачем разрабатывать схему разводки?
Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.
В схему разводки нужно включить такие обязательные элементы:
- запорно-регулирующую арматуру;
- приборы учета воды;
- фильтры;
- фитинги (переходники, водорозетки, уголки и муфты)
- обратные и редуцирующие клапаны;
- канализационный коллектор;
- подвод к полотенцесушителю.
Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.
Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.
Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.
После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:
- Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
- Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
- Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
- Число соединений необходимо минимизировать.
- Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
- По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.
Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.
При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.
После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.
Правила сборки конструкции
Начинать монтаж труб и сантехники придется с разбора и выноса старого оборудования. Делать это следует достаточно аккуратно, чтобы излишними разрушениями не добавить себе работы. После демонтажа и очистки помещения в соответствии с составленным планом проводится сборка нового трубопровода.
Следует соблюдать следующие правила:
- Труба, подходящая к квартире, должна иметь больший диаметр, чем элементы разводки по помещению.
- Фильтры помогут уберечь оборудование от засорения ржавчиной и мусором, встречающимися в водопроводной воде.
- Трубы, предназначенные для укладки в стену, не должны быть соединены резьбовыми соединениями.
- Следует проконтролировать напор воды, при необходимости усилить давление.
Перед началом работ трубы, нарезанные на фрагменты нужной длины, можно пронумеровать в соответствии со схемой. Так будет проще проводить монтаж. После сборки трубопровода проводится установка сантехники: операцию будет выполнить проще, сверяясь с инструкцией производителя. Выставленные на места приборы подключаются гибкими рукавами и шлангами, после чего следует проверить качество сборки и открыть запорные краны.
Выполнить разводку труб и установить сантехническое оборудование не так уж и сложно, даже не прибегая при этом к помощи квалифицированного сантехника. Немного терпения, аккуратность в выполнении работ и внимательное знакомство с инструкциями дадут свои плоды: новое оборудование в санузле будет только радовать своей безупречной работой.
Как правильно установить ванну: монтаж своими руками (с видео)
Начинать монтаж ванны своими руками следует со сливной системы, особенностью которой является то, что на дне располагается слив, а в верхней части борта — перелив. Систему типа «слив — перелив» можно приобрести вместе с сифоном или в комплекте собственно с ванной.
Перед тем как правильно установить ванну, в сливное отверстие вставляется сливная решетка, на воронку снизу устанавливаются уплотнительное резиновое и прижимное металлическое или пластиковое кольца. Решетка закручивается болтом, при этом необходимо проследить, чтобы прижимное кольцо не сместилось. Тройник с прижимной гайкой накручивается на наружную резьбу прижимного кольца, а затем ставится уплотнительное кольцо. Тройник располагается таким образом, чтобы боковой отвод был повернут к стене. После этого нужно вставить решетку перелива в переливное отверстие так, чтобы отводная труба конструкции была направлена вниз. Затем отводную трубу соединяют с тройником — сверху посредством рукава, отрезав его верхнюю часть и надев на трубу, а снизу с помощью навинчивания резьбовой гайки с трубы на резьбу тройника.
Прикрепив ножки, можно вносить ванну в помещение санузла и устанавливать ее на место. При изготовлении сантехнических изделий предусматривается уклон дна, который обеспечивает естественный сток воды в сливное отверстие. Для большей устойчивости ванны следует подтянуть нижнюю стопорную гайку на регулировочных болтах ножек изделия.

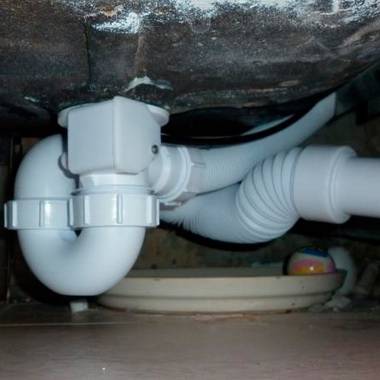

Далее устанавливается сифон. Для этого нужно извлечь тряпку из канализационного раструба и поместить в него уплотнительное кольцо с внешним диаметром 70 мм. Затем в кольцо вставляется отводная труба сифона, а ее верхний конец прикручивается к тройнику.
Посмотрите видео «Монтаж ванны своими руками» перед тем, как приступать к её установке:
Правила сборки конструкции
Начинать монтаж труб и сантехники придется с разбора и выноса старого оборудования. Делать это следует достаточно аккуратно, чтобы излишними разрушениями не добавить себе работы. После демонтажа и очистки помещения в соответствии с составленным планом проводится сборка нового трубопровода.
Следует соблюдать следующие правила:
- Труба, подходящая к квартире, должна иметь больший диаметр, чем элементы разводки по помещению.
- Фильтры помогут уберечь оборудование от засорения ржавчиной и мусором, встречающимися в водопроводной воде.
- Трубы, предназначенные для укладки в стену, не должны быть соединены резьбовыми соединениями.
- Следует проконтролировать напор воды, при необходимости усилить давление.
Перед началом работ трубы, нарезанные на фрагменты нужной длины, можно пронумеровать в соответствии со схемой. Так будет проще проводить монтаж. После сборки трубопровода проводится установка сантехники: операцию будет выполнить проще, сверяясь с инструкцией производителя. Выставленные на места приборы подключаются гибкими рукавами и шлангами, после чего следует проверить качество сборки и открыть запорные краны.
Выполнить разводку труб и установить сантехническое оборудование не так уж и сложно, даже не прибегая при этом к помощи квалифицированного сантехника. Немного терпения, аккуратность в выполнении работ и внимательное знакомство с инструкциями дадут свои плоды: новое оборудование в санузле будет только радовать своей безупречной работой.
Как правильно составить схему устройства канализации в частном доме своими руками
Приступая к составлению схемы канализации для частного дома нужно определиться с количеством точек слива. Следует понимать, что при наличии двух этажей в жилом строении, схема каждого монтируется, как и планируется, по отдельности, с последующим выводом к общему стояку, выходящему на септик.
Наличие лишь одного стояка неприемлемо только в случае монтажа бассейна или сауны – для них нужно будет смонтировать отдельный слив.
Важно! От полноты и правильности составленной схемы канализации для частного дома своими руками будет зависеть ее работоспособность и простота монтажа. В плане обязательно указание длины всех труб – это поможет правильно рассчитать количество материала
Здесь потребуется качественное утепление, иначе зимой канализация работать не будет
Проблемы, с которыми можно столкнуться при проектировании
Основную сложность при составлении проекта может составить ввод канализационной трубы в дом. Для этого придется пробивать фундамент или устанавливать специальные насосы. Их установка будет необходима и при устройстве санузла в подвальном или цокольном помещении. При этом не помешает и специальная установка, способная измельчать органику. Насос для нечистот вместе с ножами в сборе называется мультилифтом.
Спросить у специалиста
“Если дом находится на стадии строительства, то независимо от того, планируется туалет внутри дома или нет, стоит вмонтировать в фундамент трубу канализации. Для начала ее можно просто заглушить. При необходимости монтажа канализации она очень пригодится.”
При проектировании обязательно учитывается количество проживающих. Этот показатель напрямую будет влиять как на объем септика, так и на диаметр канализационных труб, которые будут использоваться при монтаже системы. Не стоит забывать и о глубине промерзания грунта – система должна находиться в земле ниже этой отметки.
Разводку основных стояков лучше производить на этапе начального строительства
Какие виды канализации существуют
Основными видами можно назвать:
- Биотуалеты. Этот формат не слишком распространен в частных домах. Он больше подходит для дачи, где нет необходимости в постоянно функционирующей канализации.
- Выгребная яма – наиболее легкий в монтаже и не требующий больших затрат вариант. Неудобство его в том, что он требует периодической откачки с применением специальной техники, а это недешевое удовольствие.
- Септик – наиболее распространенный вариант системы канализации. Продукты жизнедеятельности перерабатываются при помощи живых бактерий и микроорганизмов или посредством добавления в емкость химических веществ, разлагающих органические отходы.
Устройство септика нельзя назвать дешевым, но он позволяет обходиться без откачки в течение длительного времени. Основная задача – вовремя добавлять необходимые вещества. Что касается самой системы канализации для частного дома, то она будет одинаковой как для выгребной ямы, так и для септика.
Септик для канализационной системы можно сделать самостоятельно…

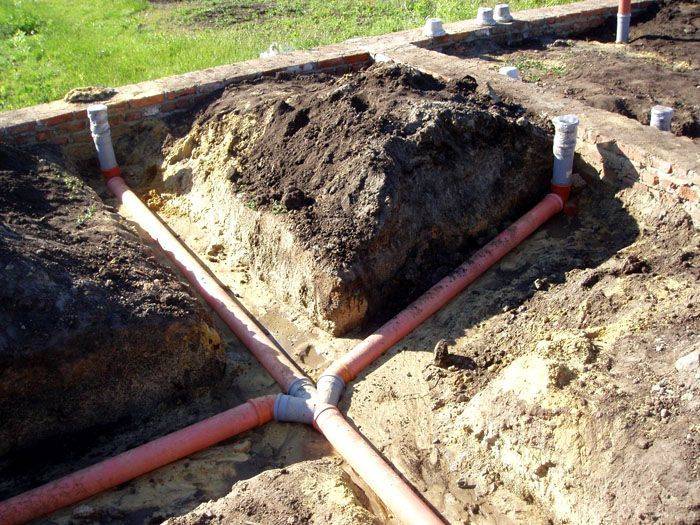

Канализация в частном доме своими руками: схема и ее основные компоненты
Составляя проект прокладки канализации в частном доме, следует отметить на схеме места расположения сантехнических устройств, таких как раковина или унитаз. Так же учитываются все трубы (в плане прописывается их длина и диаметр), соединения, углы и ответвления. Вносятся данные о месте расположения стояка и его вывода к септику.
Если подробно расписать все параметры, можно намного быстрее и качественнее смонтировать всю систему. План, после монтажа канализации, необходимо сохранить. Он может помочь при возникновении засоров или других внештатных ситуаций.
Составляя схему канализации для частного одноэтажного дома (как и строения в несколько этажей), важно продумать места установки прочисток – специальных ответвлений с заглушками, которые помогут избавиться от засоров. Не стоит забывать и о расчете уклона магистрали
При слабом уклоне слив будет неэффективным, а при излишнем на стенках будет оседать жир и загрязнения, что со временем приведет к аварийной ситуации. Попробуем разобраться, как правильно составить схему канализационной системы.
…но заводской резервуар предпочтительнее – можно не волноваться за герметичность
Требования к разводке труб в ванной
Разводка труб в ванной в квартире и частном доме должен проводиться с соблюдением определенных требований. Таковыми являются:
- Запрет на пересечение труб ГВС и ХВС.
- Тубы канализационного коллектора и водопровода должны располагаться параллельными рядами друг над другом. При этом труба канализации всегда монтируется ниже водопровода. Такое расположение магистрали позволяет эстетично прикрыть её декоративной панелью.
- После того как вся сантехника в квартире будет установлена на свои места, мастеру должен быть обеспечен свободный доступ к гибким шлангам системы.
- Основные трубы при последовательной разводке располагают на уровне пола, а идущие от них тубы поднимают перпендикулярно к каждому из приборов.
- Отводы канализации не следует располагать вертикально. Здесь допустимо наличие тройника, который будет вклиниваться в гибкую часть системы.
Способы монтажа водопроводных труб
Находящиеся на виду трубы в санузле могут произвести неприятное впечатление и испортить внешнее впечатление. Для решения этой проблемы используют различные технологии, позволяющие маскировать водопровод.
Перед выбором одного из способов следует ознакомиться с преимуществами и недостатками каждого.
Открытая прокладка
Открыто трубы монтируют вдоль стен или над полом, прикрепляя их с помощью специальных держателей. Это не улучшит дизайн санузла, но даст ряд других преимуществ. Монтаж не требует сложных работ, а возможность осмотра водопровода поможет вовремя обнаружить и устранить протечки. Стоимость открытой прокладки невелика.
Пластиковые трубы можно повредить. Это одна из причин, по которым прокладку выполняют в местах, где вероятность механического воздействия на трубы сводится к минимуму. Уменьшить возможность повреждений, и улучшить дизайн поможет устройство защитных коробов.
Эти конструкции в ванной нетрудно собрать своими руками из пластиковых панелей или водостойкого гипсокартона. Также коммуникации водопровода прячут за фальшстенами или рольставнями. На выбор маскировки влияют конструктивные особенности санузла и пожелания хозяев.
В санузлах постоянно держится повышенная влажность, что способствует появлению ржавчины на стальных элементах. Процесс коррозии не тормозит даже покраска металлических узлов и деталей. Если изделия из металла закрыть коробом или чем-то еще, концентрация влаги вокруг них повысится в несколько раз. Поэтому стальные трубы закрывать не рекомендуется.
Скрытая укладка инженерных коммуникаций
Чтобы скрыть трубы разводки, требуется нарезка специальных пазов. Сначала размечают трассу на стене санузла, потом перфоратором высверливают ниши, ширина и глубина которых должны быть больше, чем диаметр укладываемых в них труб канализации или водопровода.Основное преимущество скрытой разводки – эстетичность. Скрытые трубы невозможно повредить механически. Выводы водопровода аккуратно устраивают в виде раструбов или розеток.
Это трудоемкая и грязная работа, занимающая много времени. На заделку труб требуются отделочные материалы, что увеличивает затраты. Замурованные трубы невозможно осматривать и проводить профилактические ремонты.
В случае решения спрятать водопровод в стену надо грамотно спроектировать трассу. Штробы не разрешается нарезать в несущих стенах и в тонких перегородках. Глубина ниши будет составлять не меньше 6-7 см, что существенно ослабляет даже капитальные перегородки.
Поэтому скрытый монтаж допустим только в кирпичных постройках или сделанных из полнотелых блоков. Допускается нарезка каналов под водопровод в квартирах со свободной планировкой. Устройство штроб в плитах перекрытия запрещено в зданиях любого типа.
Чтобы скрыть трубопровод в санузле здания, стены которого не пригодны для устройства каналов, можно поверх разводки положить стяжку, провести трубы за обшивкой стены или под потолком.
Оптимальным решением станет устройство подиума соответствующей высоты. Под ним могут проходить любые трубы по разным направлениям.
Важно монтировать ветки ГВС над ХВС и оборачивать оба трубопровода изоляционным материалом – мерилоном или ему подобным. В противном случае на магистралях холодной воды появится конденсат, что приведет к разрушению конструкции
Смонтированные и защищенные трубы следует уложить в каналы, после чего заделать их раствором заподлицо со стеной. Осматривать конструкцию с целью выявления протечек будет невозможно. Поэтому устойчивость элементов к коррозии должна быть максимальной, а качество стыков – высоким. Для скрытого монтажа подойдут медные, пластиковые и металлопластиковые трубы.
Мне нравитсяНе нравится
Зачем разрабатывать схему разводки?
Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.
В схему разводки нужно включить такие обязательные элементы:
- запорно-регулирующую арматуру;
- приборы учета воды;
- фильтры;
- фитинги (переходники, водорозетки, уголки и муфты)
- обратные и редуцирующие клапаны;
- канализационный коллектор;
- подвод к полотенцесушителю.
Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов
Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.
Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.
Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.
После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:
- Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
- Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
- Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
- Число соединений необходимо минимизировать.
- Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
- По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.
Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.
При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.
После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.
Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено
