Фильтрующий колодец: конструкция, назначение, технология устройства

Что представляет собой фильтрующий (перфорированный) колодец для септика, ливневой канализации, дренажа

Фильтрационный колодец — это специальная конструкция, которая расположена под землей, предназначена для очищения сточных и бытовых вод, а также отведения сточных вод после септика. Нередко фильтрационный колодец используют как стационарную постройку.

Назначение

Фильтрующий колодец необходим в следующих ситуациях:

  • количество сточных вод на конкретной территории менее 1 м³. В данном случае функциональное предназначение колодца — водоотвод. Он ее с успехом осуществляет;
  • объем воды больше заявленного выше порога. Колодец как стационарное сооружение, не может полностью очистить воду. Для этой цели устанавливают септик. Задача фильтрационного колодца — вторичная очистка.

Обратите внимание! Насколько качественно справится со своей работой колодец — зависит не только от самой конструкции, но и от грунта. Лучший результат там, где почва песчаная или торфяная

Принцип действия

Как работает система? Технологический процесс стандартного фильтрующего сооружения довольно простой. Вода по специальной трубке из септика попадает в отстойник — резервуар. Через некоторое время все примеси и фракции оседают на дне камеры.

Далее воду прогоняют через фильтры. Там она проходит повторную очистку и только затем попадает в грунт.

Конструкция

В качестве очищающего материала используют:

  • мелкий гравий;
  • кокс;
  • торф;
  • керамзит — диаметром не более 2,5 см.

Устройства имеют следующую конструкцию:

  • донный фильтр;
  • стенки;
  • перекрытие.

Рассмотрим все составляющие системы более детально.

Донный фильтр

Его задача — очистить жидкость до ее проникновения в почву. В месте, где она будет поступать из трубы канализации в фильтр, устанавливают щиток. Его делают из древесины, предварительно пропитывают антисептиком. Приспособление исключает размытие дренажного дна и равномерно распределяет всю жидкость по поверхности элемента.

В качестве сорбента для донного фильтра выступают:

  • камни;
  • мелкие фракции кирпича;
  • щебень;
  • керамзит.

Важно! Наполняют фильтр только мелкими фрагментами. Толщина засыпки — 100 -120 см

Учитывайте, что на верхней части фильтра через несколько месяцев появится осадок. Не устраняйте его с использованием средств бытовой химии — это может быть опасно. Проводите очистку насосом или купите специальные препараты. Чтобы колодец можно было почистить самостоятельно, не делайте его глубже 2,5 метров.

Стенки

Оптимальный материал для их строительства — кирпич, готовые кольца из бетона. Внутри них уже есть металлическая арматура — она делает конструкцию прочной и долговечной.

Как вариант — колодцы из металлических труб. Их недостаток — придется сверлить отверстия.

Перекрытие

Чтобы конструкция качественно очищала воду, потребуется сделать перекрытия и вентиляцию. Используют для этой цели трубу диаметром 10 см.

Выведите ее наружу и прикройте флюгером. Чтобы труба не портила дизайн, посадите рядом цветы или растения.

В перекрытии установите люк. Он должен иметь две крышки. Одна — нижняя — будет утяжелять конструкцию. Вторая — верхняя — обеспечивает несущую функцию.

Между ними проложите утеплитель — например — пенопласт или минеральную вату. Чтобы улучшить теплоизоляционные характеристики сооружения, сверху перекрытия также разместите слой защитного материала.

Альтернативные фильтрующие установки

Помимо фильтрационного колодца аэробную доочистку стоков в естественных условиях можно производить при помощи:

  • грунтового дренажа;
  • фильтрующих траншей;
  • биологического фильтра.

В первом случае сточные воды от септика сначала поступают в распределительный колодец, а затем распределяются по дренам – трубам с прорезями, проложенным с уклоном в траншеи, предварительно засыпанные гравием или щебнем. Сверху трубы также обсыпают щебнем, потом землей и накрывают геотканью. Подробнее о том, как правильно рассчитать уклон дренажной трубы читайте в этой статье.


Схема организации грунтового дренажа на участке. Часть очищенных сточных вод уходит в грунт, а часть усваивается растениями

Если поблизости от участка находится водоем, куда может стекать очищенная вода, то обустраивают фильтрующие траншеи. В нижний слой на гравийную подушку укладывают водосборные трубы, которые затем засыпают гравием и песком. Сверху на слой гравия прокладывают дренажные трубы с прорезями, накрывают их геотканью и засыпают землей.

Если на участке невозможно организовать фильтрующие поля, устанавливают биофильтр. В него поступают предварительно очищенные воды из септика для дальнейшей биологической очистки. В результате фильтрации стоки очищаются до уровня технической воды, которая затем уходит в грунт.


В биофильтре организована система впуска кислорода для активации жизнедеятельности аэробных бактерий, окисляющих поступившие стоки

Поглотительные типы колодцев

Дренажный колодец для канализации поглотительного или фильтрующего типа. Монтируется там, где требуется отфильтровать жидкость и пропустить её в грунтовой пласт. Это точечные участки, где уровень воды расположен ниже системы канализации, или, если нет возможности слива в естественный водоприемник.

Применять такой тип можно там, где среднесуточный объем стока не превышает 1 м³. Особенно там, где залегают рыхлые песчаные и супесчаные слои почв. Конструкция поглотительная из пластика отличается внешне от конструкций других видов. Форму имеет не только цилиндрическую, но и конусообразную (конусом кверху) или прямоугольную.

Перед установкой в яму пластиковый корпус оборачивается геотекстильной тканью, а в процессе монтажа обсыпается снаружи и трамбуется фильтрующей смесью.

Рекомендации по установке фильтрационного колодца

Дабы колодец эффективно выполнял свои функции, его лучше располагать на участке с грунтовыми водами, которые располагаются ниже колодезного дна. Днище сооружения должно быть выше подземных вод более чем на 1,5 м.

Если вода под землей используется как питьевая или в хозяйстве, то условия устройства сооружения нужно скорректировать, обратившись в санэпидермнадзор. Фильтрующий колодец сооружается на расстоянии от 25 м от источников питьевой воды – скважин и колодцев.

Для предохранения несущих конструкций дома от подмывания и последующего разрушения, не допускается организация таких колодцев ближе чем в 10 метрах от жилых и хозяйственных построек.

Виды фильтрующих сооружений

Существует два вида фильтрационных колодезных сооружений, работающих по одному и тому же принципу и устанавливающихся аналогичным образом. Их различия – в области применения. Первые используются в дренажной и ливневой системе, вторые – в канализационной.

Поглотительный колодец в дренажной и ливневой системе

В данном случае дренажные поглотительные колодцы являются конечным пунктом сложной системы дренажа участка, куда устремляются по трубопроводу грунтовые либо дождевые воды, чтобы потом, пройдя через естественный фильтр, уйти в землю. Основное его предназначение – отведения воды от дома и очистка ее от ила и песка.

На схеме показана организация ливневой и дренажной канализации участка с накопителем. В грунтах, обладающих высокой поглотительной способностью, вместо коллекторного, устанавливают фильтрационный колодец

Диаметр таких колодцев, как правило, бывает не более полутора, а глубина залегания до двух метров. Допускается делать водоотведение обоих систем в один колодец. Фильтрующую емкость устанавливают в самой нижней точке участка, чтобы вода в нее сходила естественным самотеком.

Фильтрационное сооружение в канализационной системе

В канализационной системе участка поглотительные колодцы используются для доочистки сточных вод, поступающих из герметично закрытого резервуара, в котором стоки проходят первичную биологическую очистку. Резервуар изготавливают из бетонных колец, кирпича или бутового камня, или используют готовый септик.

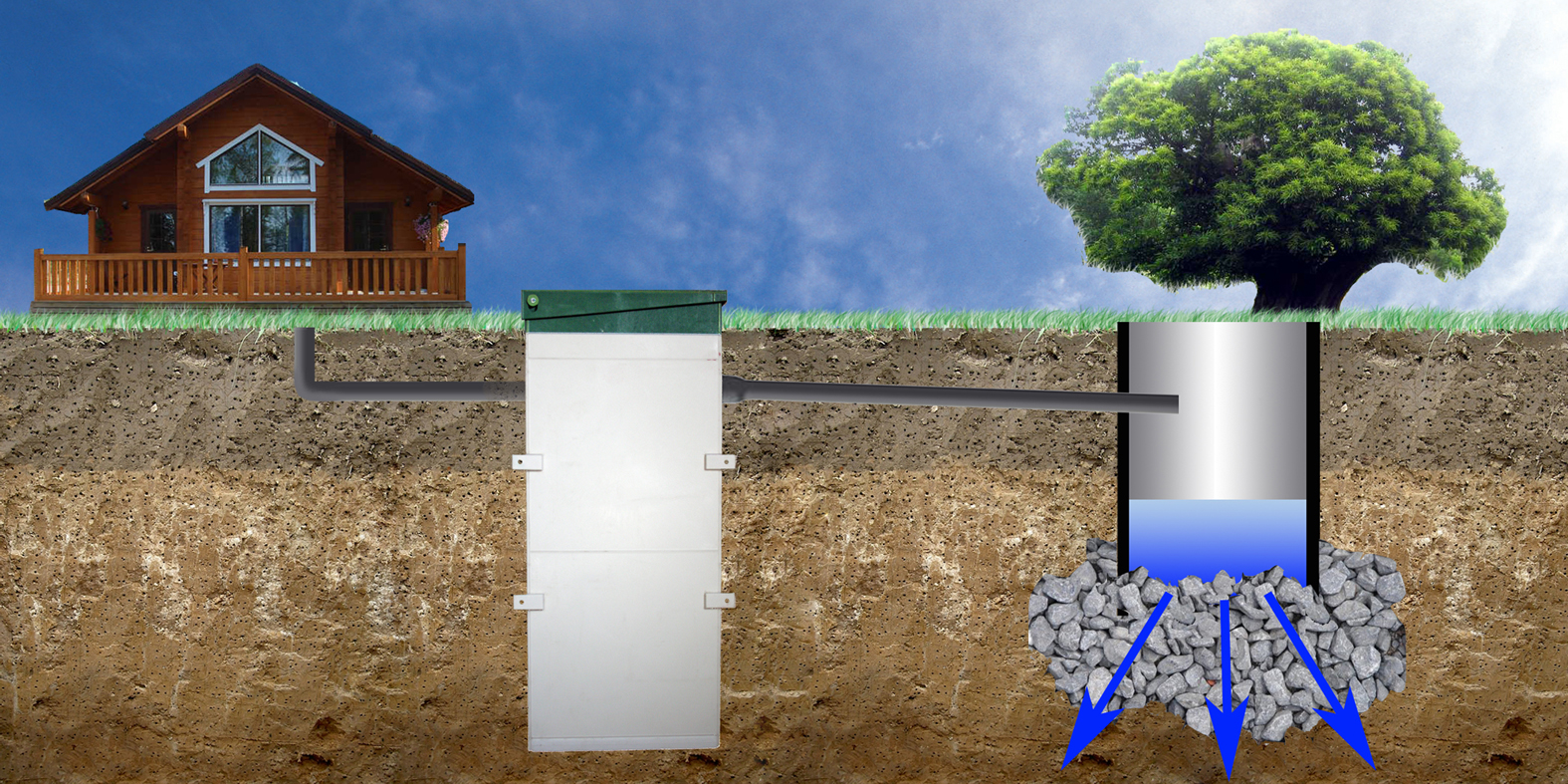

Схема установки фильтрационного колодца с септиком, в котором канализационные стоки проходят первичную очистку, а затем по трубе поступают в поглотительную емкость и через систему фильтров уходят в почву

Принцип действия системы заключается в следующем: стоки из домовой канализации поступают в герметичную емкость, где в течение двух-трех дней окисляются под воздействием анаэробных бактерий, живущих в безвоздушном пространстве. Затем сточные воды поступают в фильтрационный колодец, где уже присутствуют другие бактерии – аэробы. Их жизнедеятельность активизируется под воздействием кислорода.

В результате двойной очистки жидкость, поступающая в почву из поглотительного колодца, практически полностью избавляется от вредных микроорганизмов и органических веществ.

Отвод сточных вод можно организовать двумя способами:

  1. Раздельным. Вода из кухни, ванны, стиральных машин поступает в септик, а канализационные стоки с фекалиями – в выгребную яму.
  2. Совместным. Все бытовые стоки поступают в септик или накопительную емкость.

Как правило, в первом случае серые стоки стоки направляются в разные канализационные сооружения. Например, фекальные — в накопительный колодец с последующей откачкой и вывозом, серые бытовые стоки от кухонных моек, ванн, умывальников и т.д. приборов — в поглотительные колодцы.

Во втором случае необходим септик, состоящий из двух или трех камер, в каждой из которых последовательно осуществляется свой этап очистки. Фекальные массы оседают в первой камере, откуда их периодически откачивают ассенизаторской машиной.

Однокамерный септик обычно устанавливается в индивидуальных хозяйствах, в которых организована раздельная система канализации

Во вторую камеру поступают жидкие отходы без взвешенных частиц с минимальным количеством примеси, где они подвергаются дальнейшей очистке. После этого вода по трубам переходит в фильтрационный колодец, откуда пройдя через естественный фильтр, уходит в почву.

Второй вариант совместной схемы — полная откачка и вывоз стоков.

Как выбрать материал

При выборе используется сравнительная характеристика, которая позволяет оценить достоинства и недостатки.

Таблица применяемых материалов для очистных сооружений:

НаименованиеБетонКирпичМеталлПолимер
Прочностьвысокаясредняявысокаясредняя
Коррозиянизкаясредняявысокаяотсутствует
Сопротивление агрессивной средевысокоесреднеенизкоевысокое
Гидроизоляциянужнанужнане требуетсяне требуется
Срок монтажасреднийдлительныйбыстрыйбыстрый
Потребность механизмовдане требуетсядане требуется
Срок эксплуатацииболее 50 летоколо 30 летоколо 10 летболее 50 лет
Стоимостьсредняявысокаявысокаясредняя

Использование утилизированных автомобильных покрышек для фильтрационного сооружения возможно только на дачном участке при сезонном проживании. При сборке отстойника необходима гидроизоляция между кольцами покрышек. А если шины придется покупать, то вариант становится невыгодным.

Краткий анализ показывает, что с экономической стороны и длительности эксплуатации применение бетона и полимера в качестве материала для фильтрационной камеры – наиболее выгодный вариант.

Полимерные по долговечности, герметичности, противостоянию коррозии превосходят сооружения из других материалов. Небольшой вес изделия положителен при монтаже, но в пучинистых почвах в зимний период становится минусом, так как цилиндрическая форма камеры легко выдавливается замерзшим грунтом.

Дренажный колодец своими руками

Вряд ли кому-то придёт в голову построить жильё на песчаной местности. Для постройки выбираются места с грунтовыми водами, чтобы в последующем не было проблем с питьевой водой. Но этот плюс местности может обернуться заболачиванием почвы, и разрушением фундамента здания. Чтобы обезопасить себя от этой проблемы нужно построить дренажный колодец. Данная конструкция, служит для отведения подземных вод с участка.

Материалы и принцип работы

Работа колодца проста. На участке вырывается траншея для сбора и отвода воды – дрена. К ней подсоединяются один или несколько водостоков, которые отводят жидкость в водоём находящийся поблизости с участком или в специальный резервуар.

Виды дренажных систем

Дренажные колодцы подразделяются на четыре вида по типу грунта и движению грунтовых вод. Принцип работы каждого разный, и перед тем как сделать дренажный колодец, определитесь с тем, какая система вам понадобится.

Коллекторный колодец

Такой вариант дренажной системы способен собирать и скапливать влагу, которую впоследствии можно сбросить в канаву или использовать для полива растений. Его строительство уместно в самой низкой части рельефа местности.

Поворотные колодцы

Монтируются на поворотах дренажа или в местах, где соединяются несколько сточных труб. В таких местах существует большая вероятность загрязнения внутренних полостей.

Поглотительный колодец

Такой колодец нужно обустроить в тех местах, где невозможна прокладка труб для отвода жидкости, из-за отсутствия водоёма для сброса или канализации. Это самый глубокий тип дренажной системы, и минимальная глубина должна быть не меньше 3 м. Дно в колодце выполняется из щебня или песка, это позволит сбросить жидкость в грунтовые воды.

Смотровой колодец

Такой вариант используется для доступа к дренажной системе и возможного ремонта. Для удобства ширина его должна быть не менее 1 м. В принципе, такие колодцы можно сделать и в других системах, потому что ремонт и профилактическая чистка лишней не будет.

Порядок строительства

При выборе размера будущего колодца, учитывается площадь участка, а именно та часть, которую нужно осушить.

Когда готовы все материалы можно начинать работу. Выкапываем яму глубиной не меньше 2 метров, в зависимости от типа дренажной системы. На дне нужно обустроить специальную подушку. Лучше всего для этого подойдёт песок крупной фракции. Подсыпка должна быть от 30 до 40 см толщиной, в процессе обустройства её нужно хорошенько утрамбовать.

На засыпке нужно сделать квадратную опалубку для обустройства фундамента, который будет служить дном колодца. В неё следует уложить арматурную сетку, лучше мелкую. Эту конструкцию заливаем бетонным раствором.

После того как бетон схватится, на основание устанавливается внутренняя и внешняя опалубка. Стенки сверху нужно соединить деревянными планками. Бетонирование стенок колодца выполняется по уровню. Через 2 – 3 недели, когда полностью высохнет бетон, убираем опалубку и проводим засыпку основания. Лучше для этого использовать мелкий гравий или керамзит.

Копаем траншею

Для отвода жидкости из колодца используются полиэтиленовые или асбестовые трубы. Просто вырыть траншею и уложить трубы по направлению к месту сброса, будет недостаточно. Чтобы сброс происходил правильно нужно провести следующие действия.

  1. Дно траншеи засыпать песком.
  2. Поверх него уложить слой мелкого гравия.
  3. На такую подушку укладывается отводная труба, которая также засыпается песком и гравием.

В совокупности слой песка с гравием должен составлять половину глубины траншеи. Оставшуюся глубину засыпают суглинком, а сверху укладывается плодородный слой земли.

Обустраивая дренаж на уже застроенном участке, работы нужно проводить небольшими участками по 15– 20 метров. При работе грунт, вынимаемый из вырываемого отрезка, засыпается в предыдущий отрезок траншеи. Начало работ лучше проводить в конце июля — начале августа. В это время уровень почвенных вод наиболее низок.

Монтаж фильтрующего колодца для канализации своими руками (видео)

Чтобы слаженно выполнить все земельные и строительные работы по возведению очищающего колодца, требуется подготовить следующие инструменты:

  • тачку;
  • лопату;
  • молоток;
  • строительный нож;
  • топор;
  • лом;
  • ножовку по дереву и металлу;
  • рулетку.

Ниже будет представлен алгоритм обустройства фильтрующего колодца. Желательно придерживаться той же последовательности выполняемых работ, внося коррективы без перестановки его этапов:

  • Организация подъездной дороги. Выбрав место под такое очистное устройство, нужно предусмотреть подъездной путь к нему. Со временем на дне его конструкции образуется много ила, и фильтр перестает справляться со своим предназначением. В этом случае без помощи ассенизаторской машины не обойтись.
  • Вырывание котлована. Если для стен шахты используются железобетонные кольца, то процесс предполагает вначале установку первого кольца. Затем нужно подкапываться изнутри кольца, выбрасывая землю наружу. Кольцо будет постепенно заглубляться в землю под действием своей массы. После того как первое кольцо опустится под землю на всю свою высоту, выполняется закладка кирпичей, в которых предусматриваются отверстия в шахматном порядке. После этого устанавливается следующее кольцо и продолжается копание котлована.
  • Установка трубы. По ней к фильтру будут поступать сточные воды, выходящие из септика. Ее стоит располагать на 10 см выше донного фильтра под уклоном.
  • Обустройство фильтрующей подушки. Для донного фильтра по центру засыпается: гравий, керамзит, шлак больших фракций, а около стен его меньшие по размеру частички. На уровне 15 см от донного фильтра пробивается отверстие к септику.
  • Установка перекрытия. В качестве него может использоваться пластиковая крышка подходящего диаметра или самодельное деревянное круглое перекрытие. В случае если фильтрационное устройство используется круглый год, тогда есть смысл предусмотреть установку двух крышек, между которыми будет выполнен зазор. В этом пространстве необходимо будет распределить утеплитель в виде минеральной ваты или листа пенопласта. Чтобы при необходимости удобно было проверить состояние, внутри фильтрационного устройства следует предусмотреть закрывающейся люк, диаметр которого должен быть не менее 70 см.

Как проводится монтаж фильтрационного колодца специалистами, демонстрируется на видео. Вверху такого сооружения требуется предусмотреть вентиляционную трубу, чтобы из очистного колодца удалялись неприятные запахи:

Наглядно увидеть оборудование и взаимосвязь фильтрационного колодца и септика можно на предлагаемом видео. Для более полной очистки стоков в этом варианте используются дренажные поля:

Технология монтажа фильтрующего колодца

На рынке продаются фильтрующие резервуары заводского производства из первичного полиэтилена, готовые к монтажу. В нижней части изделия уже насыпаны щебенка и гравий для очистки воды. Однако сооружение можно изготовить самостоятельно из подручных материалов. Построить фильтрующий колодец для септика своими руками может каждый. Последовательность работ приведена ниже.

Строительство колодца из кирпича

Из кирпича несложно соорудить емкость любой формы, но чаще всего хозяева выбирают круглую. Такая геометрия обеспечивает равномерное распределение нечистот по всей площади очистителя.

Работы выполняются в такой последовательности:

  • Строительство начинайте с рытья ямы, в которой должна поместиться конструкция 2×2 м глубиной 2,5 м. Каждую сторону ямы увеличьте на 40 мм для обеспечения гарантированного зазора между стенками шахты и грунтом.
  • Убедитесь, что до грунтовых вод осталось не менее 1 м. Для этого выкопайте яму на глубину 1 м и проверьте вынутую землю. Если она влажная, продолжать строительство в этом месте не стоит, вода слишком близко к поверхности.
  • Постойте в котловане стенку из кирпича. В нижней части сооружения, на высоте фильтрующего слоя, стенки делайте с небольшими отверстиями от 2 до 5 см, которые располагайте в шахматном порядке. Выше этого уровня проемы не оставляйте.
  • Засыпьте дно щебнем или гравием слоем 1 м, при этом крупные элементы должны быть вверху, мелкие — внизу.
  • Отверстие в шахте, через которое вода поступает из септика, сделайте в таком месте, чтобы жидкость лилась струей с высоты 40-60 см. Канализационная труба должна заканчиваться в центре сооружения и крепиться наклонно для самостоятельного перетекания воды из накопителя.
  • Чтобы поток не размывал фильтр, подложите по него пластиковый лист.
  • Накройте шахту железобетонной или деревянной крышкой с проемом диаметром 70 см. Через это отверстие будет производиться осмотр полости шахты.
  • Проем закройте люком.
  • Проделайте в крышке отверстие и установите трубу диаметром 10 см для вентиляции емкости. Она должна выступать над землей на 75-100 см.
  • Засыпьте щели между кладкой и грунтом гравием или щебенкой. Сыпучую массу насыпайте послойно, с обязательным уплотнением.
  • Крышку накройте полуметровым слоем грунта.
  • Чтобы вентиляционная труба не выделялась, посадите рядом с ней вьющиеся растения.

Строительство колодца из железобетонных труб

У потребителей такая конструкция пользуется наибольшей популярностью. Для строительства понадобится 3 трубы диаметром 90-150 см. Нижняя заготовка должна быть с отверстиями 5 см, выполненными в шахматном порядке. Проемы можно просверлить или купить готовое перфорированное изделие. Кольца тяжелые, поэтому для их монтажа понадобится кран.

Чтобы построить фильтрующий колодец своими руками, выполните следующие действия:

  • Установите перфорированное кольцо на ровную площадку.
  • Проверьте уровнем горизонтальность верхнего торца конструкции.
  • Выбирайте землю внутри кольца до тех пор, пока изделие не просядет на всю высоту под собственным весом.
  • Установите на него второе кольцо.
  • Продолжайте удалять землю внутри конструкции, пока верхний торец второго изделия не сравняется с поверхностью земли.
  • Установите на второе кольцо третье и повторите действия.
  • Создайте фильтрующий слой из щебенки и гравия, как было описано выше.
  • Подведите к резервуару трубу от септика.
  • Накройте колодец крышкой и сделайте люк с вентиляцией таким же образом, как и над шахтой из кирпича.
  • Если зимы суровые, верхнюю часть устройства утеплите с помощью двух крышек — утепляющей и несущей. Зазор между ними заполните теплоизолирующим материалом.

При наличии подъемного крана технология строительства колодца иная:

  • Выкопайте яму полностью на заданную глубину. Ее диаметр должен быть на 40-80 см больше, чем размер кольца.
  • На дне сделайте бетонную стяжку в виде кольца таким образом, чтобы внутри оставался грунт. Она будет служить основанием для стен резервуара.
  • В нижнем изделии перфоратором пробейте отверстия диаметром 50-60 мм с шагом по вертикали и горизонтали 100-120 мм.
  • Поочередно установите заготовки в яму.
  • Дальнейшие операции проводятся, как в предыдущем случае.

Как сделать фильтрующий колодец — смотрите на видео:

Соорудить фильтрующий колодец для канализации можно разными способами, но обычно выбирается такой вариант, который позволяет использовать свои финансовые возможности. В статье приведены примеры изготовления очистительного устройства при наличии небольшого набора материалов и минимального опыта строительных работ.

Как правильно распланировать участок

Работу по обустройству канализации на участке начинают с планирования территории. Необходимо выбрать место, где расположить колодцы септики (подробнее: «Где расположить септик на участке, учитывая нормы и расстояния»).

При этом учитывают ряд нюансов:

Что касается герметичного септика, его разрешается устраивать в любом месте на территории участка. Единственное ограничение связано с тем, что в отстойнике необходимо делать вентиляцию, которую сопровождает наличие неприятных запахов. Но при условии правильной прокладки труб с уклоном вентиляционный отвод можно сделать в любом месте канализационной магистрали

Важно знать, как убрать запах из септика и как это сделать правильно

В том случае, когда вентиляцию решено вывести над септиком, следует соблюдать расстояние от него до ближайших окон и дверей, оно должно составлять не менее 5 метров. В процессе планирования учитывают розу ветров в данной местности. На горизонтальном участке колодцы септики обустраивают с подветренной стороны. Принято располагать фильтрующий колодец на расстоянии не менее 5 метров от фундамента жилой постройки. Такое требование связано с тем, что жидкость, подвергающаяся фильтрации и проникающая в грунт будет подмывать основание дома.

На загородном участке с уклоном фильтрующий колодец для септика размещают ниже здания по склону по вышеописанной причине.

Еще одно требование при строительстве локальной канализации – это расстояние между септиком и колодцем для водозабора, которое должно составлять минимум 50 метров, иначе анаэробные бактерии, которые обитают в грунте, не успевают качественно очистить нечистоты до попадания сточных вод в питьевой источник.

Варианты фильтрационного колодца

Колодец представляет собой шахту, внутри которой могут располагаться железобетонные кольца или ее стенки могут обкладываться кирпичом. Конструктивно она может иметь следующие формы.

Конический колодец

Он конусообразный. В его основе лежит навитая особым образом гофрированная труба. Толщина его стенок не превышает 4 мм. К тому же имеются отверстия диаметром 50-60 мм, расположенные в шахматном порядке. Рекомендуется выбирать колодец, выполненный из пластика, поскольку он устойчив к коррозии. Очистительное сооружение должно накрываться люком. Можно выбирать полимерпесчаные крышки, поскольку они имеют доступную стоимость при долгом сроке эксплуатации.

Схематически конический фильтрующий колодец выглядит следующим образом:

Чтобы примерно представлять возможности таких устройств, нужно учесть, что в песчаном грунте один очистной колодец способен пропускать сквозь себя 100 литров стоков. Если брать это количество за основу, то можно рассчитать необходимое число фильтров. В некоторых случаях для увеличения эффективности очистного устройства колодцы могут быть соединены между собой параллельно, образуя модульную систему.

Верхний диаметр конических фильтрующих колодцев составляет 0,6 м, а нижний — 1 м, причем высота может быть разной — 1 и 1,5 м, 2 и 2,5 м.

Цилиндрический колодец

Это пластиковый колодец, который также выполняется из полипропиленовой трубы. От предыдущего вариант устройство отличается тем, что имеет диаметр в 1 м, а высота может составить 3.

Предназначение и принцип работы фильтрующего колодца

Фильтрующий колодец применяется как природный очиститель для сточных вод. Его используют при отсутствии канализации и возможности вывести бытовую воду в водоем, предназначенный для таких отходов.

Картинка поясняет схему функционирования такого колодца

Система очистки бытовых вод довольно простая.

Вода из дома попадает в септик или отстойник, где оседает часть тяжелых частиц. Частично очищенная вода по трубе выводится в емкость.

Фильтрующий колодец для септика применяется не только как место отвода воды, но и как дополнительный фильтр, где заканчивается последняя стадия очистка и жидкость всасывается в грунт. Если объём бытовых отходов не более 1 кубического метра в сутки, то на участке монтируется очистительная емкость, как самостоятельное сооружение. В обратном случае он выполняет функцию обработки вод.

Сооружение монтируют на расстояние 30 метров от источника питьевой воды.

Установка фильтрующего колодца

В первую очередь, следует учесть, что очистительный колодец подходит только для определенных видов грунта.

Песчаный грунт, торф, рыхлых грунт горных пород, которые содержат немного глины, являются отличным местом для полного функционирования природного фильтра. Фильтрующий колодец в глине не будет в полной мере выполнять свои функции, так как глина по своей сути, очень плохо пропускает воду. Для грунтов, которые слабо очищают и впитывают жидкость, существуют другие способы очистки воды.

Кроме того, грунт также влияет на площадь сооружения и на срок его службы. Эффективность работы фильтра достигается за счет глубины размещения грунтовых вод, которые должны находиться на полметра ниже, чем колодезное дно.

Совет. Фильтрующий колодец при высоком уровне грунтовых вод устанавливать не стоит, так как у воды будет отсутствовать возможность всасываться в землю. Также стоит учесть глубину промерзание грунта зимой.

Фильтрующий колодец состоит из:

  • перекрытия;
  • стенок (бетон, кирпич, покрышки, пластиковые бочки);
  • донного фильтра (щебень, кирпич, шлак, гравий);

Под донным фильтром подразумевают насыпь на дне высотой около метра. Крупные частицы укладываются посередине, а мелкие по периметру.

Пример донного фильтра из камня

Сточная вода перед попаданием в очистительную емкость, находится в септике. Далее она по трубе перемещается в колодец.

Расстояние между септиком и фильтрующим колодцем должно составлять 20 см.

Стенками для колодца может служить бочка, кирпич, камень, стандартные бетонные кольца и покрышки. Главное, чтобы они имели отверстия диаметром до 10 см и располагались в шахматном порядке.

Фильтрующая емкость должна быть оснащена вентиляционной трубой диаметром 10 см. Над уровнем земли труба должна находиться на высоте около метра.

Стандартные размеры современных фильтрующих емкостей составляют 2 метра в диаметре и 3 метра в глубину. По форме они строятся квадратные или круглые. Через несколько лет после начала эксплуатации фильтра для сточных вод и появления первых проблем, каждый задает себе вопрос как восстановить фильтрацию фильтрующего колодца.

Со временем фильтрующий колодец заиливается и перестает пропускать воду в грунт. Для замедления этого процесса специалисты рекомендуют установить несколько отстойников для воды. А при сильном заиливании вызывать машину ассенизатор.

Делаем такой колодец из подручных средств: из кирпича и покрышек

Для монтажа фильтрующего колодца из кирпича выкапывается большой котлован. Устанавливается опалубка и обкладывается кирпичом. Камень ложится на небольшом расстоянии. На дно емкости засыпается дренажный слой. А сверху закрывается деревянной или пластиковой крышкой.

Пример колодца из использованных шин

Дешевым и доступным вариантом считается создание фильтрующего колодца из покрышек. Чаще всего для этой цели выбираются автомобильные и тракторные шины. Такое сооружение не долговечное, но способно более 10 лет прослужить на благо окружающей среды.

Процесс обустройства емкости довольно простой.

В начале выкапывается яма по диаметру покрышек и засыпается щебнем толщиной около 30 см. Остатки кирпича и шлака также подойдут. Кроме того, щебнем засыпается пространство между покрышками. В верхней покрышке вырезается дырка для трубы. Для обеспечения гидроизоляции с внешней стороны автопокрышки оборачиваются плотным полиэтиленом или рубероидом.

Установка фильтрующего колодца является обязательным для любого загородного дома, где отсутствует система центральной канализации. Это поможет уберечь грунтовые воды от загрязнений опасными химическими частицами.

На видео показан процесс постройки фильтрующего колодца. Обязательно его посмотрите.

Расчет количества фильтрующих колодцев на участке

Количество фильтрационных колодцев зависит суточного водопотребления в доме. На один септик обычно устанавливают от двух до четырех поглотительных колодцев. В свою очередь объем септика должен в три раза превышать суточный расход водяных стоков.

Если исходить из того, что на одного человека в частном доме приходится 250 литров в сутки, то для четырех членов семьи нужен септик объемом не менее 3 куб. метров.

Нагрузка на 1 кв. м. площади поглотительного колодца рассчитывается исходя от типа грунта. (песчаный – до 80, суперсчаный – до 40 л) Если расстояние от грунтовых вод до дна колодца больше двух метров, нагрузка может быть увеличена на 20%. Также допустимо увеличивать нагрузку в дачных хозяйствах, где колодец используется только в летнее время.

Монтаж колодца из пластика

Подготовка котлована, засыпание песка на дно на 10 сантиметров, поливать водой его не нужно, только выровнять с использованием уровня.

Монтаж дна дренажного колодца и его выравнивание.

Отпиливание от трубы нужного отрезка, обратите внимание, что пилить надо по центру внешней части гофры, труба легко пилится обычной пилой

Теперь необходимо подготовить место, где будет подвод труб. Сначала делается отверстие в шахте торцевой фрезой подходящего размера.

Далее вставляется резиновый уплотнитель для трубы.

Потом следует промазать силиконом внутреннюю поверхность и установить пластиковый переходник.

Необходимо почистить лоток и смазать его силиконом. Теперь можно вдавить шахту в раструб днища.

И подсоединить дрены к колодцу, используя для этого переходы.

Послойно засыпать готовый колодец внешней дренажной обсыпкой, равномерно уплотняя ее по мере засыпания, и последним шагом поставить люк.

Проделать эту работу можно одному и за достаточно быстрое время.

Назначение и особенности фильтрационных колодцев

Вопросы экологии и охраны окружающей среды сегодня стоят очень остро. Неочищенные сточные воды, если они будут поступать непосредственно в водоемы или грунт из внутридомовой канализации, могут послужить источником заражения воды и почвы.

Поэтому делать это категорически запрещено. Прежде чем поступить в открытые источники или уйти в землю, грязные бытовые воды должны обязательно пройти систему очистки.

Предусмотрены различные способы очищения стоков, одним из которых является поглотительный колодец, выступающий своеобразным естественным многослойным фильтром. Он удерживает в себе грязь, мусор и другие частички, и пропускающим в почву очищенную воду.

Галерея изображений

Фото из

Поглотительный, он же фильтрующий, колодец – это объект канализационной системы, предназначенный для утилизации очищенной сточной воды

В схемах устройства автономной канализации поглотительный колодец устанавливают после септика, очищающего стоки на 95 %

Фильтрующий колодец используется в паре как с промышленными, так и самодельными септиками, производящими очистку серых стоков

По сути, поглотительный колодец это сливная яма, обустроенная грунтовым фильтром мощностью в 1 м

Устройство поглотительных колодцев может проводиться только в несвязных грунтах: песках, кроме мелкого и пылеватого глинистого, гравийных и щебенистых отложениях

Очищенная сточная вода, прошедшая грунтовую доочистку в поглотительном колодце должна свободно впитываться окружающими грунтами

В случае заглубления в грунты с низкими фильтрационными качествами, например в пылеватый песок или супесь, площадь поглощения увеличивают путем устройства перфорированных стенок из кирпича или бетонных колец

Другой вариант увеличения пропускной способности заключается в установке внутри перфорированной трубы, заглубленной на 1,5 – 2 м ниже условного дна грунтового фильтра

Функциональное назначение в канализации

Расположение поглотительного колодца после септика

Составная часть автономной системы очищения

Прототип поглотительного колодца

Техусловия для сооружения фильтрующего колодца

Фильтрационные качества окружающих грунтов

Перфорированные стенки поглотительного колодца

Усовершенствованная конструкция поглотителя

Отличительной особенностью фильтрующих сооружений является отсутствие герметичного дна. Внизу колодца оборудуется донный фильтр из щебня, гравия, битого кирпича и других подобных строительных материалов. Общая высота фильтрующей насыпки должна составлять до одного метра.

Фильтрующий колодец, как правило, обустраивают на участках, не оборудованных сливной канализацией, а также в местах, где поблизости отсутствуют естественные водоемы для отведения воды.

Он может использоваться в качестве самостоятельного сооружения при обустройстве дренажной системы или ливневой канализации, или для доочистки сточных вод, прошедших предварительную очистку в септике.

Функция фильтрующего колодца – пропускать поступающую по трубам жидкость через естественную систему фильтров и отводить глубоко в землю уже очищенную воду

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
