Гидравлический расчет системы отопления на конкретном примере

Обзор программ для гидравлических вычислений

По существу любой гидравлический расчет систем водяного отопления считается непростой инженерной задачей. Для ее решения были разработаны ряд программных комплексов, которые облегчают выполнение такой процедуры.

Можно попытаться выполнить гидравлический расчет системы обогрева в оболочке Excel, воспользовавшись уже готовыми формулами. Однако при этом возможно появление следующих проблем:

  • Большая погрешность. Во многих случаях как пример гидравлического расчета системы для отопления берутся с одной или двумя трубами схемы. Найти такие же вычисления для коллекторной проблематично;
  • Для правильного учета сопротивления в плане гидравлики трубопровода нужны справочные данные, которые отсутствуют в форме. Их необходимо искать и вводить дополнительно.

Oventrop CO

Наиболее простая и ясная программа для гидравлического расчета теплосети. Интуитивный интерфейс и гибкая настройка смогут помочь быстро разобраться с невидимыми моментами ввода данных. Маленькие проблемы могут появиться при первой настройке комплекса. Потребуется ввести все параметры системы, начиная от самого материала труб и завершая размещением ТЕНОВ.

Отличается гибкостью настроек, возможностью делать самый простой гидравлический расчет теплоснабжения как для новой теплосети, так же и для модернизации старой. Выделяется от заменителей хорошим графическим интерфейсом.

Instal-Therm HCR

Программный комплекс рассчитывается для профессионального сопротивления в плане гидравлики теплосети. Бесплатная версия имеет очень много противопоказаний. Сфера использования – проектирование теплоснабжения в больших общественных и производственных зданиях.

В практических условиях для теплоснабжения автономного типа частных квартир и домов гидравлический расчет делается не всегда. Однако это способно привести к ухудшению работы системы обогрева и быстрой поломке его компонентов – отопительных приборов, труб и котла. Что этого избежать нужно вовремя высчитать параметры системы и сопоставить их с фактическими для последующей оптимизации работы теплоснабжения.

HERZ C.O.

Характеризуется гибкостью настроек, возможностью делать упрощенный гидравлический расчет отопления как для новой системы теплоснабжения, так и для модернизации старой. Отличается от аналогов удобным графическим интерфейсом.

Этапы расчета

Рассчитать параметры отопления дома необходимо в несколько этапов:

  • расчет теплопотерь дома;
  • подбор температурного режима;
  • подбор отопительных радиаторов по мощности;
  • гидравлический расчет системы;
  • выбор котла.

Таблица поможет вам понять, какой мощности радиатор нужен для вашего помещения.

Расчет теплопотерь

Теплотехническая часть расчета выполняется на базе следующих исходных данных:

  • удельная теплопроводность всех материалов, используемых при строительстве частного дома;
  • геометрические размеры всех элементов здания.

Тепловая нагрузка на отопительную систему в данном случае определяется по формуле:
Мк = 1,2 х Тп, где

Тп — суммарные теплопотери постройки;

Мк — мощность котла;

1,2 — коэффициент запаса (20%).

При индивидуальной застройке расчет отопления можно произвести по упрощенной методике: суммарную площадь помещений (включая коридоры и прочие нежилые помещения) умножить на удельную климатическую мощность, и полученное произведение разделить на 10.

Значение удельной климатической мощности зависит от места строительства и равняется:

  • для центральных районов России — 1,2 — 1,5 кВт;
  • для юга страны — 0,7 — 0,9 кВт;
  • для севера — 1,5 — 2,0 кВт.

Упрощенная методика позволяет рассчитать отопление, не прибегая к дорогостоящей помощи проектных организаций.

Температурный режим и подбор радиаторов

Режим определяется исходя из температуры теплоносителя (чаще всего им является вода) на выходе из отопительного котла, воды, возвращенной в котел, а также температуры воздуха внутри помещений.

Оптимальным режимом, согласно европейским нормам, является соотношение 75/65/20.

Для подбора отопительных радиаторов до их монтажа следует предварительно рассчитать объем каждого помещения. Для каждого региона нашей страны установлено необходимое количество тепловой энергии на один кубометр помещения. Например, для европейской части страны этот показатель равен 40 Вт.

Для определения количества тепла для конкретного помещения, надо ее удельную величину умножить на кубатуру и полученный результат увеличить на 20% (умножить на 1,2). На основании полученной цифры рассчитывается необходимое количество отопительных приборов. Производитель указывает их мощность.

К примеру, каждое ребро стандартного алюминиевого радиатора имеет мощность 150 Вт (при температуре теплоносителя 70°С). Чтобы определить нужное количество радиаторов, надо величину необходимой тепловой энергии разделить на мощность одного отопительного элемента.

Гидравлический расчет

Для гидравлического расчета существуют специальные программы.

Одним из затратных этапов строительства является монтаж трубопровода. Гидравлический расчет системы отопления частного дома нужен для определения диаметров труб, объема расширительного бака и правильного подбора циркуляционного насоса. Результатом гидравлического расчета являются следующие параметры:

  • Расход теплоносителя в целом;
  • Потери напора теплового носителя в системе;
  • Потери напора от насоса (котла) до каждого отопительного прибора.

Как определить расход теплоносителя? Для этого необходимо перемножить его удельную теплоемкость (для воды этот показатель равен 4,19 кДж/кг*град.С) и разность температур на выходе и входе, затем суммарную мощность системы отопления разделить на полученный результат.

Диаметр трубы подбирается исходя из следующего условия: скорость воды в трубопроводе не должна превышать 1,5 м/с. В противном случае система будет шуметь. Но есть и ограничение нижнего предела скорости — 0,25 м/с. Монтаж трубопровода требует оценки данных параметров.

Если этим условием пренебречь, то может произойти завоздушивание труб. При правильно подобранных сечениях для функционирования системы отопления бывает достаточно циркуляционного насоса, встроенного в котел.

Потери напора для каждого участка рассчитываются как произведение удельной потери на трение (указывается производителем труб) и длины участка трубопровода. В заводских характеристиках они также указываются для каждого фитинга.

Выбор котла и немного экономики

Котел выбирается в зависимости от степени доступности того или иного вида топлива. Если к дому подведен газ, нет смысла приобретать твердотопливный или электрический. Если нужна организация горячего водоснабжения, то котел выбирают не по мощности отопления: в таких случаях выбирают монтаж двухконтурных устройств мощностью не менее 23 кВт. При меньшей производительности они обеспечат лишь одну точку водоразбора.

Расчет отопления в частном доме – что надо посчитать

Чтобы сделать расчет отопления частного дома, необходимо вычислить мощность отопительного котла, определиться с количеством и размещением радиаторов, учесть ряд факторов от погоды, до теплоизоляции и материала изготовления труб и котла.

Учитывайте, что от этого процесса будет зависеть комфортность проживания в доме, так как ваши расчеты будут непосредственно влиять на качество обогрева. Кроме того, эти расчеты – основа заложенного бюджета на монтаж и дальнейшую эксплуатацию всей системы отопления. Именно на этом этапе придется решать, сколько денег вы будете в дальнейшем тратить на отопление своего дома

Приступая к расчетам важно помнить о климатических условиях, в которых находится ваш регион и об условиях, в которых дом будет эксплуатироваться

Система отопления – это не только печь и батареи. В нее входят:

  • Отопительный котел,
  • Насосная станция,
  • Трубы,
  • Радиаторы,
  • Контрольные приборы,
  • Иногда нужен расширительный бак.

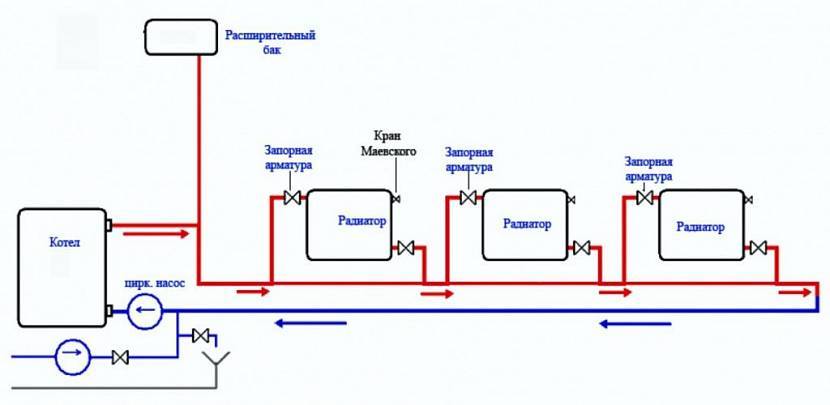

Примерно так выглядит схема отопительной системы дома

Виды систем отопления

Задачи инженерных расчётов такого рода осложняются высоким разнообразием систем отопления, как с точки зрения масштабности, так и в плане конфигурации. Различают несколько видов отопительных развязок, в каждой из которых действуют свои закономерности:

1. Двухтрубная тупиковая система — наиболее распространённый вариант устройства, неплохо подходящий для организации как центральных, так и индивидуальных контуров обогрева.

Двухтрубная тупиковая система отопления

2. Однотрубная система или «Ленинградка» считается лучшим способом устройства гражданских отопительных комплексов тепловой мощностью до 30–35 кВт.

Однотрубная система отопления с принудительной циркуляцией: 1 — котёл отопления; 2 — группа безопасности; 3 — радиаторы отопления; 4 — кран Маевского; 5 — расширительный бак; 6 — циркуляционный насос; 7 — слив

3. Двухтрубная система попутного типа — наиболее материалоёмкий вид развязки отопительных контуров, отличающийся при этом наивысшей из известных стабильностью работы и качеством распределения теплоносителя.

Двухтрубная попутная система отопления (петля Тихельмана)

4. Лучевая разводка во многом схожа с двухтрубной попуткой, но при этом все органы управления системой вынесены в одну точку — на коллекторный узел.

Лучевая схема отопления: 1 — котёл; 2 — расширительный бак; 3 — коллектор подачи; 4 — радиаторы отопления; 5 — коллектор обратки; 6 — циркуляционный насос

Прежде чем приступить к прикладной стороне расчётов, нужно сделать пару важных предупреждений. В первую очередь нужно усвоить, что ключ к качественному расчёту лежит в понимании принципов работы жидкостных систем на интуитивном уровне. Без этого рассмотрение каждой отдельно взятой развязки превращается в переплетение сложных математических выкладок. Второе — практическая невозможность изложить в рамках одного обзора больше, чем базовые понятия, за более подробными разъяснениями лучше обратиться к такой литературе по расчёту отопительных систем:

  • Пырков В. В. «Гидравлическое регулирование систем отопления и охлаждения. Теория и практика» 2-е издание, 2010 г.
  • Р. Яушовец «Гидравлика — сердце водяного отопления».
  • Пособие «Гидравлика котельных» от компании De Dietrich.
  • А. Савельев «Отопление дома. Расчёт и монтаж систем».

Динамические параметры теплоносителя

Переходим к следующему этапу расчетов – анализ потребления теплоносителя. В большинстве случаев система отопления квартиры отличается от иных систем – это связанно с количеством отопительных панелей и протяженностью трубопровода. Давление используется в качестве дополнительной “движущей силы” потока вертикально по системе.

В частных одно- и многоэтажных домах, старых панельных многоквартирных домах применяются системы отопления с высоким давлением, что позволяет транспортировать теплоотдающее вещество на все участки разветвлённой, многокольцевой системы отопления и поднимать воду на всю высоту (до 14-ого этажа) здания.

Напротив, обычная 2- или 3- комнатная квартира с автономным отоплением не имеет такого разнообразия колец и ветвей системы, она включает не более трех контуров.

А значит и транспортировка теплоносителя происходит с помощью естественного процесса протекания воды. Но также можно использовать циркуляционные насосы, нагрев обеспечивается газовым/электрическим котлом.

Рекомендуем применять циркуляционный насос для отопления помещений более 100 м2. Монтировать насос можно как до так и после котла, но обычно его ставят на “обратку” – меньше температура носителя, меньше завоздушенность, больше срок эксплуатации насоса

Специалисты в сфере проектирования и монтажа систем отопления определяют два основных подхода в плане расчёта объёма теплоносителя:

  1. По фактической емкости системы. Суммируются все без исключения объёмы полостей, где будет протекать поток горячей воды: сумма отдельных участков труб, секций радиаторов и т.д. Но это достаточно трудоёмкий вариант.
  2. По мощности котла. Здесь мнения специалистов разошлись очень сильно, одни говорят 10, другие 15 литров на единицу мощности котла.

С прагматичной точки зрения нужно учитывать, тот факт что наверное система отопления будет не только подавать горячую воду для комнаты, но и нагревать воду для ванной/душа, умывальника, раковины и сушилки, а может и для гидромассажа или джакузи. Этот вариант попроще.

Поэтому в данном случае рекомендуем установить 13,5 литров на единицу мощности. Умножив этот число на мощность котла (8,08 кВт) получаем расчётный объём водяной массы – 109,08 л.

Вычисляемая скорость теплоносителя в системе является именно тем параметром, который позволяет подбирать определённый диаметр трубы для системы отопления.

Она высчитывается по следующей формуле:

V = (0,86*W*k)/t-to,

где:

  • W – мощность котла;
  • t – температура подаваемой воды;
  • to – температура воды в обратном контуре;
  • k – кпд котла (0,95 для газового котла).

Подставив в формулу расчетные данные, имеем: (0.86 * 8080* 0.95)/80-60 = 6601,36/20=330кг/ч. Таким образом за один час в системе перемещается 330 л теплоносителя (воды), а ёмкость системы около 110 л.

Расчет гидравлики системы отопления

Нам потребуются данные теплового расчёта помещений и аксонометрической схемы.

Шаг 1: считаем диаметр труб

В качестве исходных данных используются экономически обоснованные результаты теплового расчёта:

1а. Оптимальная разница между горячим (tг) и охлаждённым( tо) теплоносителем для двухтрубной системы – 20º

1б. Расход теплоносителя G, кг/час — для однотрубной системы.

2. Оптимальная скорость движения теплоносителя – ν 0,3-0,7 м/с.

Чем меньше внутренний диаметр труб — тем выше скорость. Достигая отметки 0,6 м/с, движение воды начинает сопровождаться шумом в системе.

3. Расчётная скорость теплопотока – Q, Вт.

Выражает количество тепла (W, Дж), переданного в секунду (единицу времени τ):

Формула для расчёта скорости теплопотока

4. Расчетная плотность воды: ρ = 971,8 кг/м3 при tср = 80 °С

5. Параметры участков:

  • расход мощности – 1 кВт на 30 м³
  • запас тепловой мощности – 20%
  • объём помещения: 18 * 2,7 = 48,6 м³
  • расход мощности: 48,6 / 30 = 1,62 кВт
  • запас на случай морозов: 1,62 * 20% = 0,324 кВт
  • итоговая мощность: 1,62 + 0,324 = 1,944 кВт

Находим в таблице наиболее близкое значения Q:

Получаем интервал внутреннего диаметра: 8-10 мм. Участок: 3-4. Длина участка: 2.8 метров.

Шаг 2: вычисление местных сопротивлений

Чтобы определиться с материалом труб, необходимо сравнить показатели их гидравлического сопротивления на всех участках отопительной системы.

Факторы возникновения сопротивления:

Трубы для отопления

  • в самой трубе:
    • шероховатость;
    • место сужения/расширения диаметра;
    • поворот;
    • протяжённость.
  • в соединениях:
    • тройник;
    • шаровой кран;
    • приборы балансировки.

Расчетным участком является труба постоянного диаметра с неизменным расходом воды, соответствующим проектному тепловому балансу помещения.

Для определения потерь берутся данные с учётом сопротивления в регулирующей арматуре:

  1. длина трубы на расчётном участке/l,м;
  2. диаметр трубы расчётного участка/d,мм;
  3. принятая скорость теплоносителя/u, м/с;
  4. данные регулирующей арматуры от производителя;
  5. справочные данные:
    • коэффициент трения/λ;
    • потери на трение/∆Рl, Па;
    • расчетная плотность жидкости/ρ = 971,8 кг/м3;
  6. технические характеристики изделия:
    • эквивалентная шероховатость трубы/kэ мм;
    • толщина стенки трубы/dн×δ, мм.

Для материалов со сходными значениями kэ производители предоставляют значение удельных потерь давления R, Па/м по всему сортаменту труб.

Чтобы самостоятельно определить удельные потери на трение/R, Па/м, достаточно знать наружный d трубы, толщину стенки/dн×δ, мм и скорость подачи воды/W, м/с (или расход воды/G, кг/ч).

Для поиска гидросопротивления/ΔP в одном участке сети подставляем данные в формулу Дарси-Вейсбаха:

Шаг 3: гидравлическая увязка

Для балансировки перепадов давления понадобится запорная и регулирующая арматура.

  • проектная нагрузка (массовый расход теплоносителя — воды или низкозамерзающей жидкости для систем отопления );
  • данные производителей труб по удельному динамическому сопротивлению/А, Па/(кг/ч)²;
  • технические характеристики арматуры.
  • количество местных сопротивлений на участке.

Задача. выровнять гидравлические потери в сети.

В гидравлическом расчёте для каждого клапана задаются установочные характеристики (крепление, перепад давления, пропускная способность). По характеристикам сопротивления определяют коэффициенты затекания в каждый стояк и далее — в каждый прибор.

Фрагмент заводских характеристик поворотного затвора

Выберем для вычислений метод характеристик сопротивления S,Па/(кг/ч)².

Потери давления/∆P, Па прямо пропорциональны квадрату расхода воды по участку/G, кг/ч:

  • ξпр — приведенный коэффициент для местных сопротивлений участка;
  • А — динамическое удельное давление, Па/(кг/ч)².

Удельным считается динамическое давление, возникающее при массовом расходе 1 кг/ч теплоносителя в трубе заданного диаметра (информация предоставляется производителем).

Σξ — слагаемое коэффициентов по местным сопротивлениям в участке.

Приведенный коэффициент:

Шаг 4: определение потерь

Гидравлическое сопротивление в главном циркуляционном кольце представлено суммой потерь его элементов:

  • первичного контура/ΔPIк ;
  • местных систем/ΔPм;
  • теплогенератора/ΔPтг;
  • теплообменника/ΔPто.

Сумма величин даёт нам гидравлическое сопротивление системы/ΔPсо:

Расчет в Excel трубопроводов по формулам теоретической гидравлики.

Рассмотрим порядок и формулы расчета в Excel на примере прямого горизонтального трубопровода длиной 100 метров из трубы ø108 мм с толщиной стенки 4 мм.

Исходные данные:

1. Расход воды через трубопровод G в т/час вводим

в ячейку D4: 45,000

2. Температуру воды на входе в расчетный участок трубопровода  tвхв °C заносим

в ячейку D5: 95,0

3. Температуру воды на выходе из расчетного участка трубопровода  tвыхв °C записываем

в ячейку D6: 70,0

4. Внутренний диаметр трубопровода  dв мм вписываем

в ячейку D7: 100,0

5. Длину трубопровода  Lв м записываем

в ячейку D8: 100,000

6. Эквивалентную шероховатость внутренних поверхностей труб  в мм вносим

в ячейку D9:  1,000

Выбранное значение эквивалентной шероховатости соответствует стальным старым заржавевшим трубам, находящимся в эксплуатации много лет.

Эквивалентные шероховатости для других типов и состояний труб приведены на листе «Справка» расчетного файла Excel«gidravlicheskiy-raschet-truboprovodov.xls», ссылка на скачивание которого дана в конце статьи.

7. Сумму коэффициентов местных сопротивлений  Σ(ξ) вписываем

в ячейку D10: 1,89

Мы рассматриваем пример, в котором местные сопротивления присутствуют в виде стыковых сварных швов (9 труб, 8 стыков).

Для ряда основных типов местных сопротивлений данные и формулы расчета представлены на листах «Расчет коэффициентов» и «Справка» файла Excel «gidravlicheskiy-raschet-truboprovodov.xls».

Результаты расчетов:

8.Среднюю температуру воды tср в °C вычисляем

в ячейке D12: =(D5+D6)/2 =82,5

tср=(tвх+tвых)/2

9.Кинематический коэффициент вязкости воды n в cм2/с при температуреtср рассчитываем

в ячейке D13: =0,0178/(1+0,0337*D12+0,000221*D12^2) =0,003368

n=0,0178/(1+0,0337*tср+0,000221*tср2)

10.Среднюю плотность воды ρ в т/м3 при температуреtср вычисляем

в ячейке D14: =(-0,003*D12^2-0,1511*D12+1003,1)/1000 =0,970

ρ=(-0,003*tср2-0,1511*tср+1003, 1)/1000

11.Расход воды через трубопровод Gв л/мин пересчитываем

в ячейке D15: =D4/D14/60*1000 =773,024

G’=G*1000/(ρ*60)

Этот параметр пересчитан нами в других единицах измерения для облегчения восприятия величины расхода.

12.Скорость воды в трубопроводе vв м/с вычисляем

в ячейке D16: =4*D4/D14/ПИ()/(D7/1000)^2/3600 =1,640

v=4*G/(ρ*π*(d/1000)2*3600)

К ячейкеD16 применено условное форматирование. Если значение скорости не попадает в диапазон 0,25…1,5 м/с, то фон ячейки становится красным, а шрифт белым.

Предельные скорости движения воды приведены на листе «Справка» расчетного файла Excel «gidravlicheskiy-raschet-truboprovodov.xls».

13.Число Рейнольдса Reопределяем

в ячейке D17: =D16*D7/D13*10 =487001,4

Re=v*d*10n

14.Коэффициент гидравлического трения λрассчитываем

в ячейке D18: =ЕСЛИ(D17<=2320;64/D17;ЕСЛИ(D17<=4000; 0,0000147*D17;0,11* (68/D17+D9/D7)^0,25)) =0,035

λ=64Re                             при Re≤2320

λ=0,0000147*Re               при 2320≤Re≤4000

λ=0,11*(68/Re+∆/d)0,25  при Re≥4000

15.Удельные потери давления на трение Rв кг/(см2*м)вычисляем

в ячейке D19: =D18*D16^2*D14/2/9,81/D7*100 =0,004645

R=λ*v2*ρ*100/(2*9,81*d)

16.Потери давления на трение dPтрв кг/см2 и Па находим соответственно

в ячейке D20: =D19*D8 =0,464485

dPтр=R*L

и в ячейке D21: =D20*9,81*10000 =45565,9

dPтр=dPтр*9,81*10000

17.Потери давления в местных сопротивлениях dPмсв кг/см2 и Па находим соответственно

в ячейке D22: =D10*D16^2*D14*1000/2/9,81/10000 =0,025150

dPмс=Σ(ξ)*v2*ρ/(2*9,81*10)

и в ячейке D23: =D22*9,81*10000 =2467,2

dPтр=dPмс*9,81*10000

18.Расчетные потери давления в трубопроводе dPв кг/см2 и Па находим соответственно

в ячейке D24: =D20+D22 =0,489634

dP=dPтр+dPмс

и в ячейке D25: =D24*9,81*10000 =48033,1

dP=dP*9,81*10000

19.Характеристику гидравлического сопротивления трубопровода Sв Па/(т/ч)2 вычисляем

в ячейке D26: =D25/D4^2 =23,720

S=dPG2

Гидравлический расчет в Excel трубопровода по формулам теоретической гидравлики выполнен!

Выбор труб для монтажа трубопровода ↑

Среди богатого ассортимента труб, имеющегося на рынке, можно выбрать:

  • стальные, нержавеющие, стальные оцинкованные;
  • полимерные (армированные алюминием, металлопластиковые, полиэтиленовые, полипропиленовые);
  • медные.

Расчет метража труб, необходимых для системы отопления, зависит от выбранной схемы разводки. Существует две схемы: однотрубная и двухтрубная. Большей эффективностью обладает вторая (двухтрубная). Однако при этом увеличивается количество труб для ее монтажа по сравнению с однотрубной разводкой.

Расчет труб и радиаторов отопления невозможно выполнить без учета остального отопительного оборудования

Вычисления и работы которые нужно выполнить заранее

Гидравлический расчёт – самый трудоёмкий и сложный этап проектирования.

Поэтому перед тем, как рассчитать отопление в доме, нужно выполнить ряд вычислений.

  • Во-первых, определяется баланс отапливаемых комнат и помещений.
  • Во-вторых, необходимо выбрать тип теплообменников или отопительных приборов, а также выполнить их расстановку на плане дома.
  • В-третьих, расчет отопления частного дома предполагает, что уже сделан выбор относительно конфигурации системы, типов трубопроводов и арматуры (регулирующей и запорной).
  • В-четвёртых, должны быть сделан чертёж отопительной системы. Лучше всего, если это будет аксонометрическая схема. На ней должны быть указаны номера, длина расчётных участков и тепловые нагрузки.
  • В-пятых, установлено основное циркуляционное кольцо. Это замкнутый контур, включающий последовательные отрезки трубопровода, направленные к приборному стояку (при рассмотрении однотрубной системы) или к самому удалённому отопительному прибору(если имеет место двухтрубная система) и обратно к источнику тепла.

Сферы использования циркуляционных насосов

Главная задача циркуляционного насоса состоит в том, чтобы улучшить циркуляцию теплоносителя по элементам отопительной системы. Проблема поступления в радиаторы отопления уже остывшей воды хорошо знакома жильцам верхних этажей многоквартирных домов. Связаны подобные ситуации с тем, что теплоноситель в таких системах перемещается очень медленно и успевает остыть, пока достигнет участков отопительного контура, находящихся на значительном отдалении.

При эксплуатации в загородных домах автономных систем отопления, циркуляция воды в которых осуществляется естественным путем, тоже можно столкнуться с проблемой, когда радиаторы, установленные в самых дальних точках контура, еле нагреваются. Это также является следствием недостаточного давления теплоносителя и его медленного движения по трубопроводу. Избежать подобных ситуаций как в многоквартирных, так и в частных домах позволяет установка циркуляционного насосного оборудования. Принудительно создавая в трубопроводе требуемое давление, такие насосы обеспечивают высокую скорость движения нагретой воды даже к самым отдаленным элементам системы отопления.

Насос повышает эффективность действующего отопления и позволяет совершенствовать систему, добавляя дополнительные радиаторы или элементы автоматики

Свою эффективность системы отопления с естественной циркуляцией жидкости, переносящей тепловую энергию, проявляют в тех случаях, когда их используют для обогрева домов небольшой площади. Однако, если оснастить такие системы циркуляционным насосом, можно не только повысить эффективность их использования, но и сэкономить на отоплении, снизив количество потребляемого котлом энергоносителя.

По своему конструктивному исполнению циркуляционный насос представляет собой мотор, вал которого передает вращение ротору. На роторе устанавливается колесо с лопатками – крыльчатка. Вращаясь внутри рабочей камеры насоса, крыльчатка выталкивает поступающую в нее нагретую жидкость в нагнетательную магистраль, формируя поток теплоносителя с требуемым давлением. Современные модели циркуляционных насосов могут работать в нескольких режимах, создавая в системах отопления различное давление перемещающегося по ним теплоносителя. Такая опция позволяет быстро прогреть дом при наступлении холодов, запустив насос на максимальную мощность, а затем, когда во всем здании сформируется комфортная температура воздуха, переключить устройство на экономичный режим работы.

Устройство циркуляционного насоса для отопления

Все циркуляционные насосы, используемые для оснащения систем отопления, делятся на две большие категории: устройства с «мокрым» и «сухим» ротором. В насосах первого типа все элементы ротора постоянно находятся в среде теплоносителя, а в устройствах с «сухим» ротором только часть таких элементов контактирует с перекачиваемой средой. Большей мощностью и более высоким КПД отличаются насосы с «сухим» ротором, но они сильно шумят в процессе работы, чего не скажешь об устройствах с «мокрым» ротором, которые издают минимальное количество шума.

Однотрубная система отопления: проектировка и особенности

В том случае, когда необходимо выполнить расчет однотрубной системы отопления, первым делом рассчитывается диаметр стояка и магистралей по давлению. В принципе, расчет однотрубных систем мало чем отличается от расчета двухтрубных. Порядок действия совпадает с вышеприведенным примером.

Расчет можно проводить и по обратной схеме: сначала определить диаметры по кольцу, после чего перейти к замыкающим участкам. В таких измерениях коэффициент затекания находится по графику, составленному по результатам предыдущих исследований.

https://youtube.com/watch?v=IVHMLLJRL6M

Как производится сбор данных

Гидравлический расчёт системы в большинстве своём основывается на вычислениях связанных с расчетом отопления по площади помещения.

Поэтому необходимо иметь следующую информацию:

  • площадь каждого отдельного помещения;
  • габариты оконных и дверных разъёмов (внутренние двери на потери теплоты практически не влияют);
  • климатические условия, особенности региона.

Будем исходить из следующих данных. Площадь общей комнаты – 18,83 м2, спальня – 14,86 м2, кухня – 10,46 м2, балкон – 7,83 м2 (сумма), коридор – 9,72 м2 (сумма), ванная – 3,60 м2, туалет – 1,5 м2. Входные двери – 2,20 м2, оконная витрина общей комнаты – 8,1 м2, окно спальни – 1,96 м2, окно кухни – 1,96 м2.

Высота стен квартиры – 2 метра 70 см. Внешние стены изготовлены с бетона класса В7 плюс внутренняя штукатурка, толщиной 300 мм. Внутренние стены и перегородки – несущие 120 мм, обычные – 80 мм. Пол и соответственно потолок из бетонных плит перекрытия класса В15, толщина 200 мм.

Планировка данной квартиры предоставляет возможность создать одну единственную ветку отопления, проходящую через кухню, спальню и общую комнату, что обеспечит среднюю температуру 20-22⁰C в помещениях (+)

Что касаемо окружающей среды? Квартира находится в доме, который расположен в средине микрорайона небольшого города. Город расположен в некой низменности, высота над уровнем моря 130-150 м. Климат умеренно континентальный с прохладной зимой и достаточно тёплым летом.

Средняя годовая температура, +7,6°C. Средняя температура января -6,6°C, июля +18,7°C. Ветер — 3,5 м/с, влажность воздуха средняя — 74 %, количество осадков 569 мм.

Анализируя климатические условия региона, нужно отметить, что имеем дело с большим разбросом температур, что в свою очередь влияет на особое требование к регулировке системы отопления квартиры.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
