Гидроаккумулятор своими руками: устройство, принцип действия, особенности установки

Принцип действия

Рабочий цикл начинается с закачивания циркулирующей воды для отопления из источника водоснабжения. По трубопроводу жидкость сначала направляется к мембране, а затем внутрь расширительного бака. В процессе наполнения камеры меняются показатели давления и в момент достижения установленной отметки циркуляционный насос отключается. Далее в зависимости от установок точки забора и потребления может начинаться расход воды, накопленной в баке. На этом цикле и строится принцип работы гидроаккумулятора в системе отопления с разной частотой повторения. Объем резервуара напрямую влияет на износостойкость системы и ее загрузку, поэтому технические характеристики имеют первостепенное значение в выборе модели расширительного бака.

Интенсивность циклов и чувствительность мембраны будет зависеть и от воздушной среды в одной из камер резервуара. В обычных моделях используется обычный воздух, но существуют и газовоздушные агрегаты, работающие от энергии сжатого газа (к примеру, азота). Вода и газ также разделяются мембраной с целью предотвращения завоздушивания труб. Но, кроме разделителя камер, может использоваться плавающий поршень с поплавковым механизмом, фиксирующим уровень наполнения резервуара водой.

Устройство и принцип работы

Прибор имеет вид коробки различной формы с элементами управления под крышкой. Она крепится к одному из выходов штуцера (тройника) емкости. Механизм оснащен небольшими пружинами, которые регулируют, поворачивая гайки.

https://youtube.com/watch?v=Sm1YHwDcAvE

Принцип работы по порядку:

  1. Пружины соединены с мембраной, реагирующей на скачки нажима. Увеличение показателей сжимает спираль, уменьшение приводит к растяжению.
  2. Контактная группа реагирует на указанные действия, смыкая или размыкая контакты, тем самым передавая сигнал насосу. Схема подключения обязательно учитывает подсоединения его электрокабеля к устройству.
  3. Накопитель заполняется – нажим растет. Пружина передает силу напора, устройство срабатывает согласно выставленным значениям и выключает помпу, передавая ей команду об этом.
  4. Жидкость расходуется – натиск слабеет. Это фиксируется, двигатель включается.

Узел состоит из таких деталей: корпус (пластик или металл), мембрана с крышкой, латунный поршень, шпильки с резьбой, пластины из металла, муфты под кабели, колодки для клемм, платформа на шарнирах, чувствительные пружины, контактный узел.

Расчет оптимального объема гидробака

Правильно подобранный объем гидробака позволит:

  • обеспечить достаточный уровень потребления воды,
  • оптимально использовать насосное оборудование,
  • продлить срок службы накопителя и элементов системы.

Существует несколько способов, как подобрать гидроаккумулятор для систем водоснабжения и рассчитать необходимый объем накопителя.

Итальянские инженеры разработали методику расчета UNI 8192. Подбор осуществляется по трем параметрам: максимальному расходу воды, количеству допустимых включений насоса в час и высоты подачи воды.

При небольшой потребности в водоснабжении, например, для семьи из 2-3 человек, живущей в одноэтажном доме, объем гидробака можно не рассчитывать. Достаточно будет 24-литровой емкости.

Для домов большей этажности и с немалым количеством точек потребления воды, следует произвести расчет.

Нужный размер гидробака можно выбрать только на основании расчетов

Он проводится по схеме:

  1. По таблицам определяются суммарные коэффициенты потребления воды в зависимости от используемого оборудования.
  2. Рассчитывается максимальный расход воды. Например, при совместной работе душа, смывного бачка и крана на кухне этот показатель будет равен 30л/мин (Qmax).
  3. Расчетное количество включений насоса в час (для комфортной работы) принимается за а=15. При более интенсивной работе мембрана гидробака совершает слишком частые колебания, что приводит к ее преждевременному разрушению. К тому же производительность насоса не дает возможности полностью заполнить накопитель водой. Насос при непрерывной работе перегревается и быстрее выходит из строя.
  4. Следующая важная величина – максимальное и минимальное давление для срабатывания реле. Для двухэтажных домов эти значения 3 бар и 1,5 бар соответственно (Pmax и Pmin). В расчете участвует начальное давление газа в установке P0=1,3 бар.
  5. Необходимый объем определяется по формуле: V=16,5 x Qmax x Pmax x Pmin /(a x (Pmax-Pmin)x P0)=16,5х30х3х1,5/(15х(3-1,5)х1,3)=76 л.

Гидроаккумулятор для систем водоснабжения с такой вместимостью позволит выполнить потребности в водоснабжении жителей 2-х этажного дома при трех работающих одновременно точках разбора воды.

Как правильно рассчитать и подобрать гидроаккумулятор можно посмотреть на видео:

Нужен ли запас емкости

Дополнительный объем воды, хранящейся в гидробаке, не отражается на его эксплуатации. Основной функцией агрегата является поддержание давления в водопроводной сети.

При увеличении потребности в водообеспечении, например, при увеличении числа жильцов или количества потребляющей воду бытовой техники, можно дополнительно установить еще один гидробак небольшого объема. Их производительность суммируется

Место установки дополнительного гидробака не играет важной роли

При необходимости в систему можно установить несколько гидробаков

Инструкция выполнения работы

Принцип работы гидроаккумулятора довольно прост. Его легко воссоздать в самодельном оборудовании. Для этого в выбранной емкости необходимо просверлить отверстия на дне, сбоку и на крышке. Вверху устанавливается кран на ½ дюйма. Его фиксируют шайбами, устанавливая прокладки и задувая пеной. Это позволит избежать протечки.

Когда эта часть работы будет закончена и герметик подсохнет, следует к крану присоединить четвертник. На этой детали крепится ниппель, реле давления и манометр. На дне емкости устанавливается кран на ¾ дюйма. К нему крепится тройник.

Боковое отверстие отводится для шарового крана. Ниппель крепится заглушкой. Она должна иметь внутреннюю резьбу. Также все соединения должны быть герметизированы. Это бак без мембраны.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккумулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Конструкция гидроаккумулятора (изображение фланцев)

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гидробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

Подключить манометр к ниппелю

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Подключение гидроаккумулятора к поверхностному насосу

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Из чего состоит гидроаккумулятор?

Гидроаккумулятор имеет чрезвычайно простое устройство. Это герметичная стальная емкость, разделенная на две части. Одна из них подключается к системе отопления или водоснабжения, после чего заполняется водой, другая – содержит воздух, закачанный с избыточным давлением.

По внутреннему устройству гидроаккумуляторы делятся на два вида:

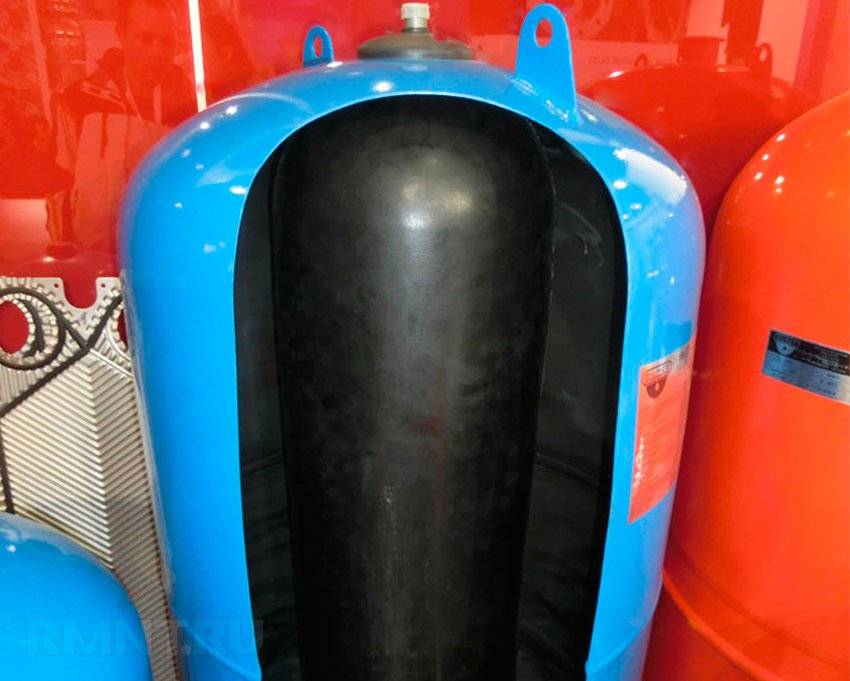

  1. Баллонные: емкость для воды в таком гидроаккумуляторе представляет собой резиновый мешок, который часто называют грушей или баллоном. Посредством фланца его горловина подключается к системе трубопроводов.
  2. Мембранные: в этом варианте стальной корпус разбит на два отсека плоской диафрагмой или мембраной, которая также изготовлена из резины. Принцип тот же: одна часть через дюймовый патрубок подключается к водопроводу или отопительному контуру, вследствие чего заполняется водой; в другую закачивается определенный объем воздуха.

При заполнении гидроаккумулятора водой мембрана или баллон растягивается, вследствие чего увеличивается давление в камере, заполненной воздухом.


Устройство гидроаккумулятора

Баллонную версию гидроаккумулятора следует считать более предпочтительной и вот почему:

  1. Находясь в баллоне, вода контактирует только с его внутренней поверхностью, поэтому стальные стенки гидроаккумулятора остаются сухими. В мембранных баках, напротив, имеет место контакт стального корпуса с влагой, что может приводить к развитию коррозии.
  2. Мембрана и баллон не отличаются большим ресурсом, через какое-то время данный элемент нужно будет заменить. С грушей не будет никаких проблем, владелец бака легко сможет установить новую самостоятельно. Заменить же мембрану своими силами можно только в немногих моделях, в остальных случаях придется обращаться в сервисный центр.

Критерии выбора подходящего гидробака

Выбирая определенный гидроакумулятор нужно руководствоваться следующими критериями:

  • Количество потребителей
  • Температура рабочей жидкости
  • Стоимость оборудования
  • При использовании гидробака для компенсации изменений давления теплоносителя в закрытой отопительной системе достаточно объемов от 6 до 25 литров (конкретная цифра зависит от размеров самой системы отопления). Остальные характеристики гидробака позволяют ему уверенно работать в одной системе с отопительными устройствами (к примеру, максимальное давление, которое выдерживает теплообменник котла — 2-5 атмосфер, а для гидробака — 9-12 атм)

Из чего состоит гидроаккумулятор

Конструкция гидроаккумулятора проста, но в то же время представляет собой сложный механизм, позволяющий исключить необходимость включения насоса каждый раз, когда открывается кран в доме для того, чтобы набрать кружку воды.

Конструктивно гидроаккумулятор можно разделить на следующие составные части:

  1. Корпус. Это стальное основание, которое напоминает расширительный бак. Этот бак рассчитан на рабочее давление в пределах от 1,5 до 6 атмосфер. Однако значение давления может быть увеличено до 10 атмосфер, но только при условии кратковременного воздействия. В противном случае бак может не выдержать, и произойдет его взрыв.
  2. Резиновый резервуар или «груша». Это эластичная мембрана, которая фиксируется к входной части бака, и располагается непосредственно во внутренней части ресивера. Вода поступает внутрь груши через впускной фланец с клапаном. Этот фланец закреплен к горловине емкости гидроаккумулятора.
  3. Ниппель. Располагается с противоположной стороны нахождения впускного клапана. Основное предназначение ниппеля заключается в том, что он служит для закачивания воздуха в конструкцию корпуса ресивера.

Для удобства использования бака к его металлическому основанию привариваются ножки. Кроме того, для удобства использования гидроаккумулятора рядом с ним располагается электродвигатель с насосом. Чтобы сократить расхода на соединении насоса с баком, электродвигатель располагается преимущественно на верхней части гидроаккумулятора. Для этого к баку приваривается опорный кронштейн в верхней части.

Гидроаккумуляторы также бывают вертикальными и горизонтальными. Если горизонтальный предназначен непосредственно для установки совместно с насосом, то вертикальный служит для установки его отдельно.

Обзор основных схем подключения

Существует несколько схем подключения гидробака к системе водоснабжения, а выбор той или иной из них зависит от возложенных на него функций. Сегодня мы рассмотрим только самые распространенные схемы подключения описываемого устройства.

Схема No1. С повысительным насосным оборудованием

Применяются подобные насосные станции в тех ситуациях, когда речь идет о большом водопотреблении. В большинстве случаев один насос в таких устройствах функционирует постоянно. Что касается непосредственно гидробака, то он здесь необходим для уменьшения перепадов давления с целью возмещения малых водоразборов либо же при активации вспомогательных насосов.

Помимо этого, данная схема крайне распространена в системах с регулярным отключением подачи электричества к повысительным насосам, в то время как наличие воды крайне необходимо. При этом ситуацию исправляет запас воды в гидробаке, служащий своего рода резервом на определенный период.

Теперь переходим к следующему варианту подключения описываемого устройства.

Схема No2. При наличии погружного насоса

Чтобы погружной насос функционировал достаточно долго и бесперебойно, он должен включаться около 5-20 раз в час, о чем в обязательном порядке указывается в сопроводительной документации к прибору. Если давление в сети снизится до минимально допустимого показателя, то включится реле в автоматическом режиме, а если до максимально допустимого – то отключится. Что характерно, показатель давления может упасть до минимума даже в том случае, если расход воды незначителен (в особенности, это касается небольших водопроводных сетей), из-за чего насос моментально включится, после чего (спустя несколько секунд) отключится, когда запас воды пополнится. Подобного рода рабочий режим сказывается на функциональности насоса не самым хорошим образом, а потому он вскоре может попросту выйти из строя. Во избежание этого можно использовать гидробак, в котором всегда наличествует некоторый запас воды и который все время компенсирует ее небольшое использование; помимо того, бак предотвращает чересчур частое отключение/включение насосного оборудования.

Что касается объема емкости, то он в данном случае зависит от мощности насосного оборудования и от того, насколько часто оно включается; к другим факторам относят высоту расположения насоса, а также то, сколько именно жидкости расходуется за час.

Схема No3. С нагревателем воды

Сразу оговоримся, что гидроаккумулятор для систем водоснабжения крайне важен для накопительного нагревателя воды.  Дело в том, что вода под воздействием высокой температуры расширяется и увеличивается в объеме; а ввиду того, что система водоснабжения сжиматься попросту «не умеет», даже самое незначительное увеличение объема может стать причиной выхода из строя отдельных элементов бойлера. И гидробак станет палочкой-выручалочкой и в этой ситуации. Вместительность его будет непосредственно зависеть от объема жидкости в нагревателе, ее температуры, параметра напора в сети.

Схема No4. Перед насосами

В данном случае гидробак должен подключаться до повысительного насоса по ходу движения жидкости в системе. Прибор здесь предотвращает последствия резкого падения напора в случае активации насоса.

Что касается объема расширительного бака, то он в такой схеме зависит не только от суммарного объема воды в системе, но также и от разницы между нижней/верхней шкалой напора в трубопроводе.

Как правильно настроить

Первое, что нужно сделать при нагнетании воздуха в аппарат – это отключить его от системы отопления (как сделать титан на дровах своими руками написано здесь), воды в нем быть не должно.

Ни для кого не секрет, что любая отопительная система должна быть снабжена расширительным бачком, бойлером косвенного нагрева (обвязка, схема) или гидроаккумулятором.

Подключение приспособления выполняется в обратный трубопровод центральной магистрали, как можно ближе к котельной или котлу (допускается монтаж и в любое другое место).

Для того, чтобы агрегат выполнял свое прямое предназначение, его можно даже подсоединять с помощью обычного гибкого шланга, которым мы подключаем бачок унитаза.

Но есть случаи, когда требуется увеличить сечение подводящего патрубка:

Иногда, случаются прецеденты, когда шланги, выполненные из некачественного материала, подергаются процессу ржавления. Тогда соединение быстро приходит в негодность, оно:

  • трескается,
  • ломается.

Оптимальный размер

Если вам нужно приспособление для нужд отопления частного дома, рекомендуем покупать аппарат красного цвета (он, специально, предназначен для этих целей).

В таких механизмах используется резина, предназначенная для технических нужд, она имеет продолжительный срок службы.

Для изделий синего цвета применяется не мембрана, а груша из «пищевой» резины

Правильная настройка нового устройства

Новый гидробак следует проверить на то, каков уровень его внутреннего давления. Предполагается, что он должен составлять 1,5 атм. Но в процессе транспортировки изделия от места производства до склада и во время хранения могла произойти утечка, снизившая на момент продажи этот важный показатель. Проверить давление можно, сняв колпачок на золотнике и выполнив замеры.

Для измерения давления можно использовать манометры разных видов:

  • Электронные. Это дорогие приборы. На результат их работы может оказать влияние температура и заряд батареи.
  • Механические. Выпускаются в корпусе из металла, называемые по-другому автомобильными. Если этот прибор успешно прошел проверку, то лучше него не найти. Чтобы получить наиболее точное значение, поскольку измерять нужно будет всего-то 1-2 атм., лучше купить прибор с большим количеством делений на измерительной шкале.

Недорогие насосные станции и насосы-автоматы чаще всего укомплектовываются манометрами в пластиковом корпусе. Погрешность в показаниях таких китайских моделей слишком велика.

Если в баке будет меньший объём воздуха, чем нужно, его место займет вода. Это повлияет на напор воды в водопроводе. При высоком давлении и напор постоянно будет высоким. Большее давление обеспечит меньший запас воды в мембранной груше, поэтому насосу придется чаще включаться. Если света не будет, запаса воды может не хватить на все нужды.

Поэтому-то иногда разумнее будет пожертвовать давлением для достижения других важных целей. Впрочем, ниже рекомендованных значений давление лучше не снижать, как и не превышать предельных характеристик. Недостаток давления может привести к контакту поверхности груши с корпусом бака, что нежелательно.

Для измерения давления можно использовать разные устройства, но оптимальным является относительно недорогой автомобильный манометр с корпусом из металла и достаточно развернутой шкалой результатов замеров

Виды

О том, что гидроаккумуляторы могут быть баллонными и мембранными, мы уже говорили. Кроме того, они могут подразделяться:

  1. По типу исполнения — на вертикальные и горизонтальные: оба варианта отличаются только конфигурацией, принцип работы у них один и тот же. Выбор исполнения зависит от параметров помещения, местоположения гидроаккумулятора и его обвязки.
  2. По назначению – на отопительные и водопроводные: в большинстве случаев гидроаккумуляторы, предназначенные для подключения к системам отопления, имеют красный корпус, а их водопроводные «коллеги» — синий. Работают они по одинаковой схеме, но в водопроводных гидроаккумуляторах применяется пищевая резина, а в отопительных – техническая. Последняя является более долговечной. Еще одно отличие заключается в том, что «синие» рассчитаны на более высокое давление, чем «красные».
  3. По объему: различные модели гидроаккумуляторов могут иметь объем от 25 л до 500 и даже 1000 л. Устройства с малой вместимостью прикрепляются к стене, более объемистые имеют напольное исполнение. Гидроаккумуляторы объемом свыше 100 л снабжаются клапаном для сброса воздуха, который постепенно выделяется из воды в процессе эксплуатации. К патрубку этого клапана можно прикрутить автоматический воздухоотводчик. Модели с объемом до 100 л таким клапаном не оснащаются, поэтому для удаления накопившегося воздуха воду из них приходится периодически полностью сливать.

В частных домах редко можно встретить центральное водоснабжение, поэтому колодцы и скважины являются основными источниками воды. Схема водоснабжения частного дома с подключением к центральной магистрали или при подключении к автономному источнику — типовая схема водопровода, внешняя и внутренняя разводка труб, советы по монтажу.

Для чего нужна отмостка вокруг частного здания и как ее сделать, читайте тут.

Для того чтобы избежать загрязнения источников водоснабжения введены специальные санитарные нормы и требования по охранной зоне водопровода. Здесь https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/ohrannaya-zona-vodoprovoda.html вы узнаете, что такое охранная зона и чем грозит несоблюдение правил.

Особенности и назначение реле давления

Реле давления воды для насоса создано для обеспечения нормальной работы всей водопроводной системы. Как правило, автоматические регулировочные приборы на насосные станции почти не устанавливают. Определенный уровень контроля дает само реле.

Само реле работает в паре с гидроаккумулятором. Он состоит из металлического бака с водой. Внутри бака есть груша из резины или специальной мембраны. В эту грушу накачивают воздух. Воздух расширяет стенки мембраны и создает в баке нужное давление.

Во время уменьшения количества воды в гидроаккумуляторе, груша получает меньше сопротивления и давление падает. При определенных показателях давления реле включения насоса скважины сделает свою работу. Насос включится и начнет закачивать воду до тех пор, пока в емкости давление не выровняется до высшей отметки.

Таким образом, реле для водяного насоса является едва ли не самым необходимым устройством, которое полностью контролирует его работу и обеспечивает автономность всех процессов. От вас требуется только подключить и настроить реле. Подключают эти устройства к водопроводу и электричеству.

Реле для насоса отопления работает не на давлении, а за счет измерения температур входящей и выходящей жидкости. Что, впрочем, совершенно естественно. Ведь в отоплении важен не столько напор, сколько эффективность обогрева радиаторов или отопительных контуров.

Термореле для насоса отопления имеет термометры для измерения температуры жидкости. Вам нужно только установить верхний и нижний порог температуры, а реле уже само дальше будет контролировать работу системы.

Мало кто знает, где находится реле топливного насоса или даже как оно выглядит. А между тем, именно реле топливного насоса позволяет обезопасить систему от возможных поломок. Как правило, реле топливного насоса размещают под бардачком.

Оно создано так, чтобы реагировать на уровень давления в топливном насосе. Слишком высокий уровень провоцирует переключение реле и его полную остановку.

Как произвести расчет давления воздуха в гидробаке?

Если прибор устанавливается в подвальном помещении, то легко можно посчитать минимальную величину необходимого давления. Для этого берут высоту в метрах от верхней и до нижней точки системы. Возьмем для примера высоту 7 метров. Необходимо к ней прибавить 6, разделить на 10. В результате получается 1,3 атмосферы. Так мы получили минимальную величину давления воздуха в системе, расположенной в двухэтажном доме.

Если давление в системе будет меньше этой величины, вода просто не будет поступать на второй этаж. От производителя выполняется установка давления воздуха, равная 1,5 атм. Но иногда бывает так, что в устройстве эта величина может быть другой.

По этой причине необходимо после приобретения провести проверку величины давления внутри гидробака, используя обычный манометр. Он присоединяется к ниппелю. Когда возникает необходимость в увеличении давления, можно взять автомобильный насос. Если гидроаккумулятор используется вместе с насосным оборудованием, то нижнему пределу включения насоса должен быть равен уровень давления в нём.

Стандартное устройство с насосом поверхностного типа

Чаще всего автономная система водоснабжения частного дома предполагает наличие гидроаккумулятора и поверхностного насоса. В этом случае производитель предлагает комплексное насосное оборудования заводской сборки, в составе которого уже имеется гидробак. Однако не исключается возможность размещать мембранный бак вместе с насосом в кессоне или в отапливаемом подсобном помещении

Поэтому важно понимать, как подсоединить глубинный насос к гидроаккумулятору.

Схема подключения чаще всего одинакова. Перед гидробаком установлен обратный клапан, исключающий возможность изменения потока воды, далее идет реле давления, которое реагирует на малейшие изменения напора воды. Обязательным элементом в такой системе является манометр, с помощью которого можно контролировать рабочие параметры всей системы.

Использование схемы с погружным насосом

Для продления срока службы погружного насоса необходимо изучить вопрос, как подключить глубинный насос к гидроаккумулятору, и правильно выбрать режим включения и выключения. Эти параметры должны соответствовать техническим характеристикам устройства, которые указаны производителем в сопроводительной документации. Нормальная работа насоса обеспечена при включении от 5 до 20 раз на протяжении одного часа.

Очень часто давление в водопроводной системе имеет значение ниже нормы.  В такой ситуации срабатывает реле и отправляет команду на включение насосного оборудования. После достижения установленных параметров реле отключает насос, и вода перестает поступать.

Использование схемы подключения воды от скважины через гидроаккумулятор в том и другом случае позволит решить проблему быстрого износа насосного оборудования. В первом варианте мембранный бак будет поддерживать напор, и регулировать давление воды в системе. Во втором варианте запасы воды в мембранном отсеке позволят практически в полном объеме удовлетворить потребности жильцов.

При выборе объема мембранного бака нужно учесть следующие моменты:

  • Мощность насоса.
  • Частота включения устройства.
  • Требуемый объем воды в час.
  • Высота, на которой размещено устройство.

В замкнутых системах водоснабжения с накопительным водонагревателем гидробак выполняет функцию расширителя. Дело в том, что при нагревании вода имеет свойство увеличиваться в объеме. Расширение воды в замкнутой системе может оказать разрушительное воздействие. Гидробак в этом случае принимает излишки воды, тем самым спасая трубопровод от разрывов.

При выборе накопительной емкости для такой системы необходимо сопоставить предельную температуру нагревания воды с заявленными характеристиками устанавливаемого оборудования. Кроме того нужно учесть максимальные значения давления воды в системе водоснабжения.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

<center>

https://youtube.com/watch?v=lAqe1S-fV6A

</center>

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции

Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

  • чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
  • поврежденную мембрану можно восстановить в сервисном центре;
  • поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
  • исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
  • достаточность объема бака нужно определить до его установки в систему.
