Внешний вид и классификация
На рынке в сегменте теплых полов представлен огромный выбор терморегуляторов, поэтому можно выбрать прибор любого цвета и формы, с начинкой любой сложности и стоимости.
Термостаты для теплого пола бывают механические и цифровые. Электронными можно управлять кнопками, с помощью пульта управления дистанционно или с сенсорной панели.
Некоторые электронные терморегуляторы можно программировать, а есть простые – с кнопкой включения и выключения.

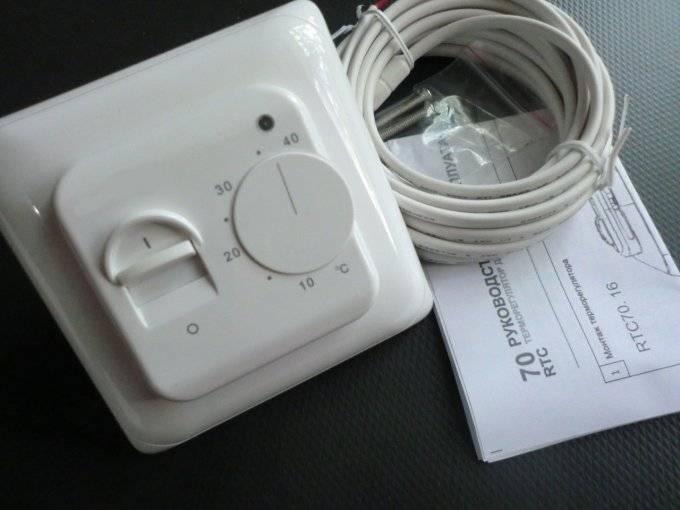

Существуют приборы со шкалой выбора нужной температуры и с дисплеем показаний на данный момент времени.
Недорогие механические терморегуляторы надежны, в случае поломки поддаются ремонту.
Их основное неудобство – невозможность понять и увидеть, какая температура пола имеется в настоящий момент. Только прикосновением можно проверить, работает ли система.
Самыми востребованными у продавцов считаются простые электронные терморегуляторы с дисплеем и датчиком пола, потому что они сравнительно недороги, надежны и управлять ими могут даже пожилые люди.

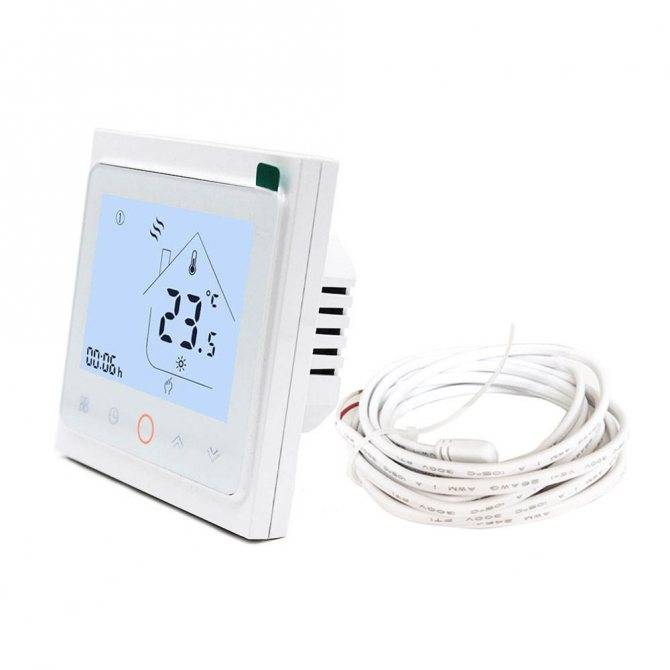

На простых цифровых терморегуляторах с дисплеем, всегда можно увидеть текущую температуру обогрева.
Датчики
В комплект теплого пола входят датчики температуры теплого пола и воздуха, вместе и по отдельности, а также инфракрасные.
Двухуровневый (с двумя типами датчиков) терморегулятор в некоторых случаях более экономичен, потому что он не позволяет комнате перегреваться, так как контролирует температуру не только нагревательных элементов, но и температуру воздуха в помещении, и отключается при достижении оптимальной температуры любым из датчиков.
Инфракрасные датчики хороши тем, что их не обязательно крепить на полу – можно монтировать на большом расстоянии от термостата и использовать для настройки всей системы обогрева. Рекомендуются для ванных, саун, душевых и других помещений, где бывает высокая влажность.
Инфракрасные датчики лучше использовать в помещениях с повышенной влажностью (сауна, душевая и т.д.) , а сам термостат располагать в сухом месте, чтобы влага не повредила прибор.
Датчики бывают:
- по методу установки – внутренние и внешние,
- по “начинке” – цифровые и аналоговые.
Цифровые датчики отличаются большей точностью, не так подвержены искажению данных от разного типа помех.
Датчики для определения температуры воздуха или термостаты со встроенным датчиком располагают обычно в немного затемненном месте, подальше от источников тепла и вне зоны, нагреваемой прямыми попаданиями солнечных лучей, на высоте примерно полтора метра.
Внутренние датчики, располагаются в толще пола рядом с нагревательным кабелем, матами или пленкой. Данные с этого датчика передаются на монитор прибора.
Подключать датчики температуры можно напрямую к терморегулятору или расположить между ними коммутационную коробку.
Может ли работать теплый пол без терморегулятора?
Можно обойтись, но это неэффективно, потому что функцию прибора придется взять на себя и включать или отключать всю нагревательную систему вручную.
Выход терморегулятора из строя или его отсутствие сразу же приводит к перерасходу электроэнергии, а порой и к поломке в самой системе обогрева.
Поэтому лучше заранее оценить предстоящий режим работы теплого пола и приобрести в каждое помещение прибор с необходимыми функциями.
Экономичность терморегулятора
Экономия энергии при использовании терморегулятора зависит от типа прибора и достигает 70%.
Обычно для маленьких помещений (ванная, туалет) выбирают простой механический или электронный терморегулятор с минимумом функций. Помещение используется не по графику, там должно быть тепло и днем и ночью.
В больших помещениях гораздо эффективнее использовать программируемый терморегулятор, осуществляющий контроль по нескольким параметрам в разное время суток.
Чем больше параметров задействовано, тем большую, экономию электроэнергии можно получить.
Исследования показали, что терморегуляторы дают разную экономию:
- Непрограммируемые – до 30%,
- Программируемые – до 70%.
Особенности подключения терморегулятора к питающей сети
- Терморегулятор, который будет коммутировать трёхходовой клапан (насос) или обеспечивать работу небольшого по площади плёночного или кабельного тёплого пола, можно запитать от обычной бытовой розетки. В этом случае требованиями СНиПа и нормативами энергонадзорных организаций предусматривается подключение силой тока не более 6 А, что при напряжении в 220В может обеспечить до 1.5 кВт мощности.
- Если поблизости нет розетки, отдельную линию можно провести от ближайшей коробки. В этом случае рекомендуется установить дополнительный автоматический выключатель.
Монтаж термостата требует штробить бетонные стены, поэтому выбор места установки должен быть рациональным

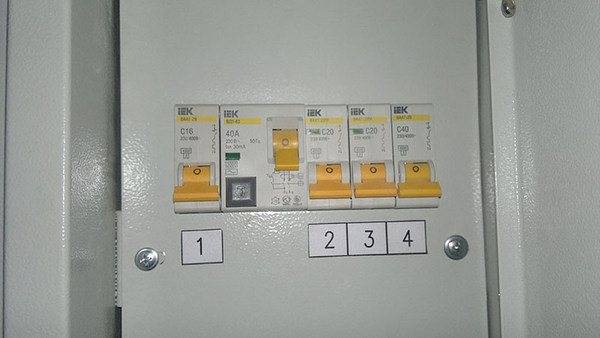

- При использовании более энергоёмких нагревателей потребуется протянуть отдельную проводку от электрического щита. При этом нужно будет штробить паз в стене или использовать кабель-канал заводского изготовления.
Мощность установленных нагревателей можно рассчитать исходя из паспортных данных или узнать практическим путём, умножив силу потребляемого тока в амперах на 220, что соответствует напряжению в двухфазной сети.
Облегчить задачу присоединения терморегулятора к электричеству призвана цветовая маркировка выводов.
В соответствии с общепринятыми нормами фазовому проводу соответствует чёрный или коричневый цвет, а нулю – голубой. Заземление подключается к жёлто-зелёному проводнику.
Питающее напряжение, которое подаётся на прибор, опасно для жизни, поэтому в схеме обязательно наличие заземляющего контура и устройства защитного отключения. При монтаже терморегулятора не стоит игнорировать требования техники безопасности, а при отсутствии опыта лучше обратиться к профессиональному электрику.
Несколько полезных сведений об электропроводах
Внутрь коробки нужно ввести несколько проводов, имеющих разный цвет изоляции. Согласно нормам, ноль имеет голубой цвет, а фаза – черный. Заземляющий провод окрашен двумя цветами – желтым и зеленым.
Для определения фазы стоит воспользоваться индикаторной отверткой. Кроме того, в момент подготовки, до того, как произойдет установка регулятора теплого пола, следует проконтролировать напряжение в сети. Идеально, когда оно максимально приближается к 220 вольтам.
Далее потребуется произвести обрезку главного кабеля обогрева, и кабеля питания. Для этого лучше всего воспользоваться острым ножом или специальными кусачками. Обрезать нужно так, чтобы кабели выступали из монтажной коробки где-то на 50 мм. Далее зачищаются провода.
Если моделью предусмотрено безвинтовое крепление кабелей, то длина зачистки определяется исходя из рекомендаций, указанных на корпусе устройства. Следует быть аккуратными, чтобы зачищенные кабели не соприкасались между собой. Провод заземления лучше всего соединить с оплеткой кабеля обогрева посредством пайки или клеммы.
После этого осуществляется подключение силового кабеля к монтируемому термостату. Инструкция, как установить терморегулятор для теплого пола, указана производителем либо на корпусе, либо в руководстве. Инструкция может несколько разниться между схожими моделями, поэтому схему нужно изучать в каждом отдельном случае индивидуально.
Подведите провод с фазой и закрепите к нужному контакту в устройстве, обычно он маркируется буквой L. Клема для нулевого провода имеет маркировку N. Однако следует быть внимательным, так как встречаются разновидности систем, в которых клема N предназначена для подключения основного кабеля обогрева. Этот нюанс нужно изучить отдельно с особой внимательностью.
Типы кабелей отопления:
- Двужильный кабель обогрева скрывает под своей защитной изоляцией два токопроводящих проводника. Такой тип кабеля считается более удобным, нежели его одножильный вариант, потому что соединение его с терморегулятором происходит лишь с одного конца. В таком кабеле рядом находятся 3 провода, два из которых токопроводящие и один заземляющий.
- В одножильном кабеле располагается лишь один токопроводящий провод, как правило, он белый.
Сервоприводы водяного пола
Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.
Так сервоприводы выглядят «вживую» на коллекторе
Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.
Сервопривод — внешний вид и внутреннее строение
Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.
Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).
Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.
Как подключать сервоприводы
Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.
Один из коммутационных узлов водяного теплого пола
Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).
Как подключать устройства через коммутационный узел водяного пола
Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.
Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»
Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.
Установка терморегулятора: пошаговая инструкция
Хотя обычно установка терморегулятора не вызывает каких-либо сложностей, стоит знать, как осуществить ее правильно, чтобы температура определялась верно.
В первую очередь нужно подобрать место для установки этого прибора
Это важно и для удобства пользования, и для правильно его работы. Нужно учесть такие моменты:
- располагать терморегулятор нужно рядом с розеткой;
- планируете располагать прибор у двери? Нужно устанавливать его с левой стороны, если она открывается вправо, и наоборот;
- нельзя устанавливать терморегулятор у окна – это может повлиять на правильное отображение температуры;
- оптимальной высотой размещения прибора на стене считается 1-1,5 м.
Важно учитывать рекомендации по установке терморегулятора, чтобы он правильно работал и отображал реальную температуру пола Далее рассмотрим пошаговую инструкцию по установке терморегулятора на примере модели Devireg 535. Самостоятельно подключить терморегулятор к теплому полу несложно, если следовать инструкции выше
Самостоятельно подключить терморегулятор к теплому полу несложно, если следовать инструкции выше.
| Изображение | Последовательность действий |
| В комплект, помимо самого терморегулятора и инструкции к нему, входит датчик температуры теплого пола. |
| Чтобы подключить теплый пол к терморегулятору, стоит воспользоваться стандартной монтажной схемой. Она всегда остается на виду потому, что производители обычно изображают схему подключения на задней стороне терморегулятора или рядом с клеммами. |
| Перед подключением терморегулятора был подключен теплый пол. Концы нагревательного кабеля были предварительно выведены в подрозетник, а, кроме него, туда подведены трехжильный питающий кабель и гофрированная трубка. |
| Очень важный этап – отключение электричества в месте установки. Если вы не уверены, что обесточили место подключения, проверьте наличие напряжения индикаторной отверткой. |
| Теперь можно приступать к монтажу терморегулятора. В первую очередь устанавливается выносной датчик температуры теплого пола. Для этого в подрозетнике нужно отрезать гофрированную трубку – второй ее конец располагается возле нагревательных матов. |
| Датчик температуры располагается в «гофре», как показано на изображении, и проталкивается до упора. Нужно убедиться, что он попал в нужное место. |
| Далее нужно отрезать и снять изоляцию с проводов, которые идут от нагревательного кабеля. Достаточно 6-8 см. |
| Для большего удобства можно скрутить жилы экрана. Затем, используя клеммник, экраны нагревательного кабеля нужно соединить с желто-зеленым проводом – это защитный нуль питающего кабеля. Затем соединение «прячется» в подрозетник – оно будет находиться позади терморегулятора. |
| Можно приступать к подготовке терморегулятора. Для этого прямую отвертку помещают в паз в нижней части передней панели, а затем надавить. Фиксатор щелкнет, передняя панель немного «вылезет» вперед, и вы сможете разобрать устройство. |
| Можно переходить к подключению проводов к терморегулятору. Для этого нужно снять изоляцию с концов проводов, а затем зажать в нужных клеммах, следуя схеме установки. |
| Провода нужно аккуратно подогнуть за терморегулятор, чтобы его получилось без труда установить в подрозетник. |
| Фиксируем механизм терморегулятора, проверяя, ровно ли он расположен. |
| Установка рамки. |
| Установки лицевой панели. Нужно вставить ее на посадочное место и аккуратно надавить до щелчка. |
| Можно включить электричество и проверить, как работает терморегулятор. Если экран загорелся, начала определяться температура, значит, вы все сделали правильно. Установка завершена. |
Термоклапан основной элемент водяного теплого пола
Устройство позволяет существенно упростить, а также оптимизировать работу системы отопления путем регулировки поступления горячей и холодной воды в трубопровод. Таким образом, термоклапан – это тот элемент, через который проходит теплоноситель. От его работоспособности, по сути, зависит микроклимат в доме.
Простой способ регулировки температуры теплого пола
Конструктивные особенности термоклапана:
Термоголовка – это отдельный блок, который монтируется на шток вентиля. Эта деталь отвечает за регулировку температуры воздуха путем изменения положения буксы клапана;
Характеристика термоголовки от термоклапана
Особенности подключения термодатчиков
Все корпуса термодатчиков производители делают с учетом особенностей монтажа, как электрический выключатель накладной или встраиваемый в стену. Есть конструкции для внутренней проводки, которые монтируются с заглублением в стену, и накладной регулятор для наружной проводки.

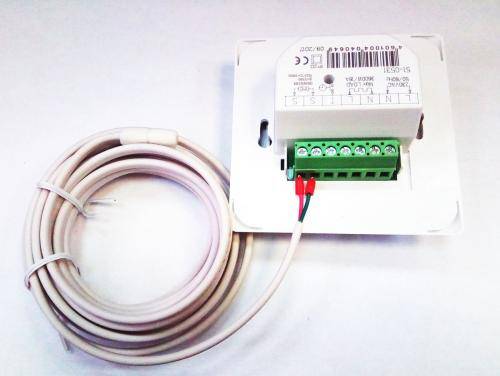

Независимо от модели терморегулятора, к ним подключаются одинаковые по элементам схемы:
- электрическая сеть 220 В;
- термодатчики;
- греющий кабель или пленка;
- заземление.
Схема подключения терморегулятораМаркировка контактов терморегулятора
Обязательно нужно руководствоваться инструкциями, если не понятно – пригласить специалиста. При неправильном подключении дорогие сенсорные терморегуляторы могут выйти из строя.
Виды терморегуляторов
В зависимости от конструкции и предназначения терморегуляторы разделяются на несколько видов:
- устройства с режимом экономии, понижающие степень нагрева при отсутствии людей в помещении;
- приборы, совмещённые с таймером, которые помогают экономить электроэнергию благодаря возможности запрограммировать периоды включения и отключения системы;
- интеллектуальные программируемые устройства, контролирующие работу отопления как по заданному алгоритму, так и в зависимости от других факторов: температуры и влажности за окном, присутствия людей и т. д.;
- термостаты ограничительного типа, срабатывающие при достижении установленных граничных величин нагрева.
В небольших комнатах рациональнее использовать простой электронный терморегулятор или прибор с таймером. Применение интеллектуальных устройств оправдано в сложных отопительных системах и помещениях большой площади.
Некоторые модели терморегуляторов оснащены парой термодатчиков и двумя отдельными каналами управления нагрузкой.
Сенсорные термоклапаны с пультом управления
Регулировка температуры водяных теплых полов может осуществляться с помощью сенсорных моделей, которыми управляют дистанционно, с помощью пульта.
Устройства имеют современную легко управляемую сенсорную панель. На неё выводится вся текущая информация о температурном режиме, в том числе, и предупреждение о наличии какого-то сбоя в системе.
Привлекательность таких конструкций не только в их «дистанционном» обслуживании, но и в том, что они могут регулировать сразу несколько контуров. Именно для таких сложных систем применяют чаще всего сенсорные модели, управляемые с помощью пульта. Термостат от надёжного производителя прослужит долго.
Регулировка температуры
Во время подготовки поверхности к монтированию данной обогревательной системы необходимо определить ее мощность, которая нужна для комнаты. Максимум температуры необходим только в начале, а не всегда.
Электрическая энергия максимально у электрических полов тратится только при подключении, потому что именно в данный момент происходит разогрев покрытия. К примеру, провод, который является греющим, сначала производит разогрев поверхности пола, затем нужно только осуществлять поддержку тепла. Проходит данный процесс при помощи терморегулятора.
Правильнее всего сказать, что регулятор отвечает за регулирование мощности, которую потребляет данная система обогревания.
Как подключить теплый пол к терморегулятору?
Установка термостата при четком понимании каждого этапа не является сложным процессом, однако при этом нужно знать о некоторых нюансах. Монтаж прибора нужно осуществлять на высоте примерно 80-90 см от пола, но если термостат должен диагностировать температуру воздуха и пола, то разместить его лучше в другом месте.
Процесс монтажа состоит из нескольких этапов:
Подготовка к работе
Перед тем, как приступить к подключению, необходимо ознакомиться со спецификой прибора. Все необходимые требования содержатся в инструкции
Особое внимание следует уделить разделу, где описывается установка терморегулятора, поскольку процесс монтаж устройства для различных систем может иметь некоторые отличия. Перед стартом установки обязательно отключите подачу электричества в распределительном щитке
Для выполнения работы приготовьте следующие приспособления:
- индикационную отвертку;
- тестер;
- винты для крепления;
- уровень.
Подключение проводов
Чтобы выполнить подключение температурного регулятора к полу, сначала необходимо провести провода питания. При помощи индикационной отвертки определите фазный провод, который может быть черным или коричневым. Провод с рабочим нулем окрашен в синий цвет, заземление – в желто-зелёный.
С помощью тестера замерьте напряжение между фазой и нулем. Прибор должен показывать напряжение 220 В. На тыльной стороне прибора либо в инструкции находится схема подключения. Для различных термостатов схема отличается, поэтому перед подключением проводов обязательно уточните этот момент.
Далее подключите датчик температуры, который находится в гофрированной трубке к клеммам sensor. Если датчик не вставлен в нее, то понадобится сделать это своими руками.
Установка лицевой панели терморегулятора
Используя винты из комплекта, зафиксируйте лицевую панель. Используя уровень, убедитесь, что термостат установлен ровно. После этого закройте крышку прибора и восстановите подачу электрической энергии. Если все сделано правильно, то его экран должен загореться. Установку терморегулятора теплого пола можно считать завершенной, после этого можно приступать к его настройке.
Проверка корректности работы
После установки термостата необходимо проверить корректность его работы. Для этого нужно выполнить такие действия: сначала нужно выставить время включения и выключения, параметры температуры прибора. После этого нужно запустить пробный суточный цикл его работы.
Замечания
Так как терморегулятор является сложным электронным прибором, то его установку можно выполнять только при наличии опыта проведения электромонтажных работ. Ошибки в процессе монтажа регулятора температуры могут привести к повреждению теплого пола
Если вы решили устанавливать терморегулятор самостоятельно, то перед проведением работ проконсультируйтесь с электриком, который обладает практическим опытом.
Схема подключения терморегулятора к теплом полу
Виды терморегуляторов
Выбор термостата под определенную систему определяется следующими факторами:
- мощность оборудования;
- способ регулирования;
- выполняемые функции;
- тип монтажа.
Мощность
Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.
Какие бывают датчики?
За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.
За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.
Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.
Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.
Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.
Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.
Типы термостатов и их функции
Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.
Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.
Схема управления двухконтурным теплым полом с помощью электронного термостата
Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.
Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.
Термостат с пультом
Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.
