Установка накопительного водонагревателя
Выбор места
Поскольку установка накопительного водонагревателя является более сложным и трудоёмким процессом, начнём именно с неё.
Перед покупкой водонагревателя необходимо определиться с местом его будущего расположения и сделать необходимые замеры.
Учтите, что водонагреватель не может размещаться в закрытом труднодоступном месте, поскольку к нему должен быть обеспечен свободный доступ для технического обслуживания и возможного ремонта. Накопительные водонагреватели можно крепить только на несущие стены.
Монтаж настенных креплений
Установка накопительного водонагревателя начинается с монтажа настенных креплений. Большинство моделей крепятся на 2 (модели до 200 литров) или 4 (более 200 литров) крюка. В качестве крюков лучше всего использовать анкерные болты со специальным наконечником. Такие болты просто устанавливаются и при этом обеспечивают надёжное крепление водонагревателя.
Установка накопительного водонагревателя начинается с монтажа настенных креплений
Подключение к водопроводу
Перед подключением нагревателя воду необходимо перекрыть. Также нужно спустить остаточное давление в трубах, открыв краны горячей (при его наличии) и холодной воды.
Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети
Если вы не удовлетворены чистотой воды в вашем доме, то на трубе подачи холодной воды следом за запорной арматурой можно установить фильтр очистки. Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети.
Далее на трубы устанавливают тройники, от которых будет сделано подключение непосредственно к водонагревателю и точкам потребления горячей воды.
Подключать нагреватель к водопроводу лучше всего с помощью пластиковых труб или специальных гибких шлангов. Если вы не ставили запорную арматуру сразу за водяным стояком, рекомендуем установить её непосредственно перед водонагревателем. А вот поставить предохранительный клапан сброса воды при повышенном давлении внутри прибора нужно обязательно. Он устанавливается на линию входа холодной воды в водонагреватель (на большинстве приборов соответствующий патрубок обозначен синим цветом).
Все места соединений должны быть обязательно обмотаны паклей или фум-лентой.
Все места соединений должны быть обязательно обмотаны паклей или фум-лентой
Когда вода подключена, необходимо проверить систему на предмет отсутствия течи. Для этого открываем запорную арматуру на трубе подачи холодной воды в нагреватель и кран горячей воды над умывальником или раковиной. Когда из крана побежит вода под нормальным давлением, это будет означать, что водонагреватель полон, его следует закрыть и тщательно проверить все соединения на наличие течи. В случае её обнаружения необходима обработка герметиком или же следует заново собрать всё, обмотав предварительно дополнительным слоем фум-ленты.
Подключение к электросети
Поскольку водонагреватель является достаточно мощным прибором, его нельзя просто включить в первую попавшуюся розетку.
Во-первых, водонагреватель обязательно необходимо заземлить. Во-вторых, необходимо проверить сечение электрокабеля, который подходит к выбранной для включения прибора розетке, и убедиться в его соответствии с минимально допустимыми требованиями для вашего водонагревателя. Информацию об этом найдёте в инструкции. Даже в том случае, если сечение кабеля превышает минимально допустимое, настоятельно не рекомендуем включать в розетку нагревателя дополнительные приборы в момент его использования.
Водонагреватель обязательно необходимо заземлить
И в заключении важный совет: никогда нельзя включать водонагреватель при ненаполненном водой баке!
Врезка тройника в водопровод
В зависимости от материала водопроводных труб, придется выполнять ту или иную работу.
Стальные трубы
В идеале, такие трубы лучше заменить на пластиковые – полипропиленовые. Они ничем не хуже, но в них не образовывается ржавчина, да и работать с ними удобнее. Если вы не собираетесь этого делать, придется поступить следующим образом:
- Вырезать кусок трубы, соответствующий длине тройника;
- Нарезать резьбу на оставшихся концах труб;
- Наружную резьбу обмотайте фум-лентой;
- Установите тройник.
Медные трубы
Необходимо использовать тройник с прижимными гайками. Для его врезки нужно сделать следующие шаги:
- Вырезать кусок трубы в месте установки тройника;
- Наденьте прижимные гайки на оставшиеся концы трубок;
- Развальцуйте трубки до нужного диаметра;
- Установите тройник и зафиксируйте его гайками.
Для развальцовки вам потребуется специальный инструмент. Он довольно дорогой и вряд ли вы будете им часто пользоваться. Лучше его взять напрокат.

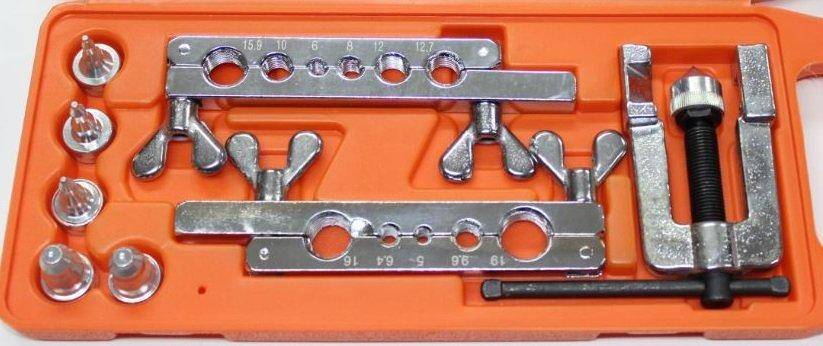

Набор для развальцовки медных трубок.
Полипропиленовые трубы (пайка)
Здесь вам понадобится не металлический, а пластиковый фитинг. Тип резьбы (наружная или внутренняя) – не важен. Главное, чтобы по диаметру и шагу он соответствовал шлангу. Для установки тройника необходимо:
- Вырезать часть трубы с учетом того, что оставшиеся концы должны входить в тройник;
- Очистите поверхности труб и тройника от грязи и пыли;
- Установите тройник и припаяйте его.
Пластиковые тройники с внутренней и наружной резьбой.
Пластиковые трубы (клей)
Такие трубы редко встречаются, но все же стоит о них сказать. Как в предыдущем случае вам понадобится тройник с резьбой. Чтобы его установить, нужно:
- Вырежьте кусок водопроводной трубы с учетом того, что оставшиеся части будут входить в тройник;
- Очистите и обезжирьте склеиваемые поверхности;
- Нанесите клей и установите тройник.
Как установить проточный нагреватель воды
Процесс установки проточного водонагревателя своими руками включает подготовительный период
В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:
- количество проживающих в доме людей;
- максимальный расход горячей воды при одновременно открытых всех кранах;
- количество водоразборных точек;
- требуемая температура воды на выходе из крана.
Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности
Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей
Организация электроснабжения
Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.
Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.
Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.
Выбор места установки
Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:
Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления. Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.
Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.
Выбор места установки зависит от типа проточного прибора:
- Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
- Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.
Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.
Монтаж на стену
Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:
- Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
- При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.
Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий
Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами. Несущая основа готова
Теперь к планке осталось закрепить корпус водонагревателя
Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.
Особенности подключения проточного нагревателя
В отличие от накопительного бойлера проточный водонагреватель предназначен для обогрева потока воды, а не ее статичного объема.
Поэтому проточные обогреватели обычно меньше по размеру, а включить их в водопроводную систему значительно проще.
Размещают проточный нагреватель обычно поближе к месту использования горячей воды, чтобы она не успела остыть в процессе прохождения по трубам.
Проще всего такое устройство поставить на смеситель, в котором предусмотрен выход для душа. Для этого следует снять душевую лейку и к освободившейся части смесителя присоединить шланг нагревателя, по которому должна поступать холодная вода.
Теперь вместо душа в ванной появился дополнительный источник горячей воды, который подключают при необходимости. Устройство легко демонтировать и установить снова, если возникнет необходимость.
Но это не всегда удобно, ведь пользоваться душем при таком способе монтажа несколько затруднительно.
На рисунке показаны варианты подключения проточного нагревателя к водопроводу. Можно использовать нагреватель на кухне или в ванной для душа
Еще одна возможность включить проточный нагреватель в систему – через отвод, предназначенный для стиральной машины.
Сначала на патрубок ставят тройник, который герметизируют с помощью ФУМ-ленты или льна.
Затем устанавливают кран, который позволит открывать/закрывать воду, поступающую к нагревателю, а также регулировать ее поток.
Поскольку при этом способе подключения краном придется пользоваться часто, важно поставить его в удобном месте. После этого от крана подводят конструкцию к проточному нагревателю
Удобнее всего сделать это с помощью гибкого шланга, который рекомендуется зафиксировать специальными скобами. Но можно использовать также трубы: металлические, полипропиленовые, металлопластиковые и т.п.
Разновидности бойлеров, которые подойдут для жилого помещения
Хотя может казаться, что это просто аппарат для нагревания воды, но все-таки существует много различных конструкций, которые можно объединять в несколько групп. Есть жидко-, твердотопливные и газовые бойлеры. В этой статье мы рассмотрим нагреватели электрического типа.
Водонагреватели отличаются по типу нагревания
Рассмотрим подробнее:
Накопительные бойлеры обладают собственной емкостью, и такой водонагреватель устанавливают в квартире с душем или ванной комнатой. Пользоваться им вполне безопасно, потому что после нагревания его можно будет сразу же отключить, и не будет риска поражения электрическим током. Принцип работы достаточно прост – в бак набирается вода, а после начинает нагреваться ТЭН. Когда достигается нужная вам температура воды, автоматика отключает питание. Горячая вода подается в трубы под давлением напора холодной воды. Патрубки размещены так, что слои холодной и прогретой воды не смешиваются между собой.
Для прогревания одинакового количества воды нужно будет одно и то же количество энергии. Конечно, есть копеечные потери при использовании накопительных емкостей, но в действительности это несущественно.
Отличия бойлеров по типу нагревания
Да, по типу нагревания жидкости водонагреватели тоже могут отличаться:
Прямое нагревание. К такому типу можно отнести любые бойлеры – газовый, проточный, твердотопливный и остальные
Самое важное, чтобы нагревательный элемент был самодостаточным, и потреблял электрическую энергию напрямую. Накопительный/проточный тип бойлера будет использовать электрический нагреватель (ТЭН), котел газового типа потребляет природный газ для прогревания воды
Жидкостные или твердотопливные устройство прогревают воду за счет потребления дров, мазута или угля. Получается, что для придания тепловому носителю нужного уровня температуры, требуются затраты.
Косвенное прогревание. Для нагревания расходной воды нужен другой заранее прогретый тепловой носитель. Между ними будет происходить вторичный тепловой обмен, к примеру, если вы поставите на горячий радиатор отопления кружку из алюминия холодным молоком, то получится косвенное нагревание. А вот если вы поставите на газовую или электрическую плиту, то это получится прямое нагревание. Обычно тепловой обмен между нагреваемой водой и носителем выполняется при помощи металлических труб, идущих одна в одной, или же труба находится внутри заполненной емкости.
Бак накопительного типа с тепловой изоляцией, и змеевик с прогретой водой внутри. Чем больше витков в змеевике, тем лучше получается тепловой обмен. Но помните о том, что тепловая энергия, которую получит вода, будет отобрана у теплового носителя. Получается, то потребление энергии у первичного нагревателя получится лучше. Если вы подключите змеевик к централизованному отоплению в многоквартирном доме, у вас получится бесплатная вода (правда такая ситуация будет граничить с воровством). А если вы подключите такой водонагреватель в загородном доме, у вас будет гибкая и комплексная система прогревания. Вы сможете греть воду от разных источников, даже от солнца.
Далее давайте рассмотрим, как правильно монтировать водонагреватель в помещениях жилого назначения разного типа. В зависимости от конфигурации и климата, схема по подключению бойлера будет в существенной мере отличаться.
Как установить и подключить проточный водонагреватель
Прежде чем выбрать модель и схему установки водонагревателя, следует определиться с его назначением. Из него вытекают и технические характеристики. Ниже приведены нюансы подключения и монтажа проточного водонагревателя к электросетям и водопроводу в конкретных условиях.
В квартире и на даче
Подходят временные приборы малой мощности с небольшим суточным расходом. Устанавливаются на случай отключения горячей воды в городской квартире либо на даче на летний период. Для устойчивой работы безнапорного устройства его монтируют на 2 метра выше точки водоразбора.
Если же в доме или квартире нет централизованного горячего водоснабжения, лучше выбрать мощный напорный аппарат и систему разводки труб горячей воды. Такие устройства предназначены для круглогодичного применения и требуют минимального напора в магистрали от 1.5 до 2 атмосфер.
К смесителю
Маломощный проточный нагреватель подключают вместо излива или шланга душа смесителя. Такая схема используется как временная.
К водопроводу
Ниже приведена схема, позволяющая снабжать потребителей горячей водой, как от магистрали, так и от нагревателя.
Схема подключения к водопроводу
Электрический – к электросети
Один из вариантов приведен на схеме. УЗО следует размещать как можно ближе к нагревателю.
Подключение к электросети. (СУП – система управления подачей)
Электрический на душ
Устройства малой мощности, рассчитанные на единственную точку водопотребления, часто вместо выходного патрубка оборудованы изливом и/или шлангом для душа с лейкой.
Примеры монтажа водонагревателя для душа
Совершенно недопустимо устанавливать краны или другую запорную арматуру на выходной патрубок таких аппаратов. При включенном нагреве это приведет к перегреву и выходу из строя.
Газовый
Если в квартире или в доме подведен магистральный газ – газовый нагреватель будет удобным, безопасным и экономичным решением.
Газовые приборы имеют большую мощность и с легкостью обеспечивают несколько потребителей.
Для установки такого аппарата требуется согласование с местными газовыми службами
Схема подключения газового водогрея
Виды бытовых водонагревателей
Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.
Традиционно в бытовой практике применяются два вида нагревателей:
- Накопительные.
- Проточные.
Оба вида бойлерных систем отличается один от другого технологией нагрева.
Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры
Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.
Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.
Техническое устройство бойлера-накопителя
Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.
Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев
Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.
Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.
Конструкционное исполнение аппаратов нагрева
Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.
Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.
Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты
Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.
Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.
Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.
Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением
На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных аппаратов маркируются соответствующим цветом – синим/красным.
Выбор места установки и схемы включения
Если речь идет о том, как подключить водонагреватель, предназначенный для организации одной точки разбора горячей воды, то он должен быть установлен на виду в легкодоступном месте, поскольку управление температурой воды осуществляется с панели прибора. На даче это, по всей вероятности, будет единственная точка разбора воды, и нагреватель будет подключен к единственному выводу из системы водоснабжения, так что подключить водонагреватель на даче будет проще всего.
В качестве резервной системы в городской квартире такой водонагреватель можно будет подключить к водопроводу:
Схема работы проточно-накопительного водонагревателя.
- если смеситель раковины имеет подвод воды снизу и соединен гибкими шлангами – при помощи тройника, устанавливаемого на штуцер холодной воды, питающий смеситель раковины;
- подобно тому, как ставятся отборные краны в старом жилье для стиральных и посудомоечных машин – при помощи накладной муфты (см. рис. 2) с отборным краном.
Если же устанавливается прибор, предназначенный для обслуживания нескольких точек разбора горячей воды, то место его установки следует выбирать исходя из технической возможности подключения к водопроводу, но желательно как можно ближе к точкам разбора воды. Примерная схема включения водонагревателя проточного типа в водопроводную систему, позволяющая его включать в качестве резервной системы при отсутствии горячей воды, показана на рис. 3. В этом смысле схема подключения проточного нагревателя ничем не отличается от подключения бойлера.
Различные схемы подключения бойлера
Чтобы присоединить бойлер к водопроводу, обычно используют схему, которая представлена ниже:

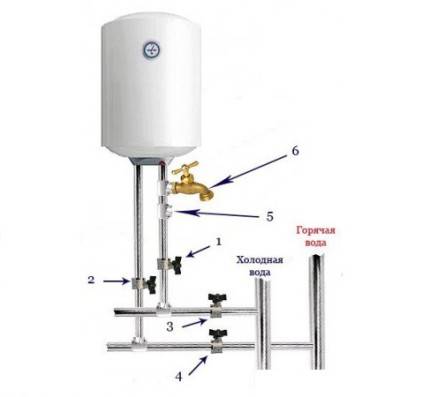

На схеме представлен порядок подключения накопительного водонагревателя к обычной водопроводной системе. Указано расположение кранов, запорного клапана, слива и т.п.
На рисунке показано условное расположение стояков, которые обозначены словами “холодная вода” и “горячая вода”. Цифрами “1” и “2” указаны обычные запорные краны.
Один из них открывают, чтобы в бак поступала холодная вода, через другой нагретая до нужной температуры жидкость подается в горячую часть водопровода.
В те периоды, когда накопительный водонагреватель не работает, эти краны рекомендуется перекрывать.
Под цифрами “3” и “4” значится еще одна пара кранов. Эти устройства отвечают за поступление воды в квартиру из общего стояка.
Обычно они имеются в каждой квартире независимо от того, есть в квартире бойлер или нет. И если кран “3”, по которому поступает холодная вода, перекрывают только если нужно прекратить подачу воды в квартиру, то кран “4” следует во время работы нагревателя полностью перекрывать.
Если этого не сделать, то горячая вода из бойлера будет уходить в домовой стояк.
Номер “5” – это место монтажа обратного клапана. Это очень важный элемент системы подключения водонагревателя, поскольку он предохраняет технику от поломки.
В случае отключения холодной воды (что случается не так редко, как хотелось бы) именно обратный клапан не позволит жидкости покинуть накопительный бак бойлера.
При отсутствии обратного клапана вода уйдет из устройства обратно в стояк. В результате нагревательные элементы будут работать вхолостую, что приведет к их быстрой поломке.
Следует помнить, что обратный клапан производители бойлеров обычно включают в комплект поставки, поэтому уточнить его наличие необходимо еще в процессе покупки устройства.
При подключении к водопроводной системе накопительного нагревателя используются запорные краны, с помощью которых можно управлять поступлением воды в бак
Кран, который обозначен цифрой “6”, предназначен для слива воды из бака водонагревателя. Этот кран используют крайне редко, например, если устройство нуждается в ремонте или предусмотрен его демонтаж.
В этом случае согласно технологии воду из бака необходимо слить. Не стоит пренебрегать установкой этого элемента, поскольку опустошение бака большой емкости другими способами может оказаться довольно трудоемким.
Кран для слива должен всегда находиться несколько выше, чем обратный клапан, иначе удалить воду из бака не удастся.
Таким образом, если накопительный водонагреватель работает, то краны “1”, “2” и “3” должны быть открыты, а кран “4” следует перекрыть. Если же бойлер отключен, необходимо перекрыть краны “1” и “2”, а краны “3” и “4” следует открыть.
Подробная информация о подключении к водопроводу накопительного водонагревателя представлена в следующем видеоматериале:
Материалы и инструменты
Для выполнения монтажа проточного водонагревателя понадобятся:
Для выполнения навески:
- Перфоратор или электродрель для навески на бетонную стену с буром (сверлом) нужного диаметра. Если стена деревянная – шуруповерт.
- Уровень и карандаш для разметки.
Для подключения к электросети, если кабель подключается к устройству (исключая прокладку кабеля от щитка):
Схема подключения настенного водонагревателя.
- Необязательно, но желательно применять обжимные клеммы и инструмент для их обжимки.
- Набор отверток.
Для подключения к водопроводу:
- Тройники, краны, труба, фитинги и прочая необходимая арматура.
- Лента/нить ФУМ или пакля с растительным маслом.
- Соединительный шланг.
- Разводной ключ.
Для подключения при помощи накладной муфты – накладная муфта (1 комплект) и дрель со сверлом по металлу 10 мм.
Установка бойлеров своими руками
Устанавливать водонагреватель своими руками нужно согласно существующим правилам и требованиям в зависимости от его типа. Так, особенности установки проточного прибора будут несколько отличаться от установки накопительного. Давайте рассмотрим и один и второй случай.
Как установить водонагреватель проточного типа
Одна из ключевых особенностей водонагревателей проточного типа – это их компактность, это позволит поставить их на кухне или ванной комнате прямо под раковиной. Жидкость в таких приборах нагревается в специальной трубе из металла, в которой содержатся мощные нагревательные элементы.
Такие особенности конструкции прибора требуют, чтобы электрическая проводка в доме или квартире работала исправно и была в состоянии выдерживать большие нагрузки. Желательно для нагревателя проточного типа ставить отдельный автомат, а нему присоединять провод с большим сечением.
После того как вы закончите работу с подводкой электричества, можно установить и сам бойлер. Его устанавливают по временной или по стационарной схеме.
Временная схема предусматривает, чтобы в трубу с холодной водой был врезан дополнительный тройник, который будет соединен с водонагревателем посредством специального вентиля. Чтобы это сделать, нужно подать на водонагреватель напряжение и открыть кран, подающий горячую воду.
А вот стационарная схема предполагает, что подача и забор воды в трубах будет осуществляться параллельно с общей системой водоснабжения. Чтобы установить конструкцию согласно стационарной схеме, в трубы врезаются тройники под горячую и холодную воду. Затем нужно поставить запорные краны и загерметизировать их с помощью простой пакли или фум ленты.
Дальнейшие действия такие:
- соедините входной патрубок бойлера с трубой, которая подает холодную воду ;
- подключите выходной патрубок к крану подачи горячей воды ;
- подайте в трубы воду и убедитесь в том, что все соединения при включении воды в кране и душе герметичны ;
- при нормальной работе системы можете подавать электричество на водонагреватель, затем из нужного крана должна политься горячая вода ;
- чтобы повысить уровень безопасности всей водопроводной системы и водонагревателя, сразу же вместе с ним поставьте предохранительный клапан.
Посмотреть наглядно на процесс установки проточного аппарата можно на видео.
Правила установки накопительного бойлера
Если вы планируете своими руками ставить аппарат накопительного типа, то требования к состоянию проводки будут не такими строгими, как в предыдущем случае. А еще накопительные нагреватели стоят несколько дешевле проточных. Помимо этого, их популярность объяснима тем, что очень часто на них распространяется схема, при которой можно одновременно осуществлять подачу воды на кран и душ.
Установить такой агрегат при наличии инструментов и материалов можно быстро, сама работа при этом не покажется слишком сложной, она состоит из таких действий:
- устраните неисправности в электропроводке или водопроводной системе, если таковые имеются, проверьте их состояние;
- сделайте на стене разметку под конструкцию и поставьте нужные крепежные элементы для ее установки;
- зафиксируйте водонагреватель на стене и присоедините предохранительный клапан;
- после установки бойлера на стену, подключите его к водопроводу;
- подведите трубы через клапан к соответствующим входам и выходам на корпусе;
- сначала установите и подключите холодную воду, причем предохранительный клапан в это время должен быть закрытым;
- также при закрытом клапане установите трубы и на горячую воду;
- подключите конструкцию к электрической сети и проверьте, как он работает.
Если все действия были выполнены правильно, то из соответствующего крана должна потечь горячая вода. В это время все трубы и соединения бойлера должны быть хорошо загерметизированы, а провода не должны перегреваться.
Конечно же, если вы не уверены в своих силах и даже наглядный обучающий материал в формате видео не может помочь вам усвоить особенности поэтапной установки бойлера своими руками, то не рискуйте, а пригласите специалиста. Некорректная установка нагревателя может его преждевременно вывести из строя и спровоцировать протечки и другие проблемы. Поэтому беритесь за самостоятельную установку лишь тогда, когда вы уверены в своих силах и знаете, что все будет выполнено качественно и правильно.
Накопительная модель
Установку и подключение накопительного водонагревателя нетрудно и качественно сделать под силу даже новичку. Самое главное, чтобы стена, где будет крепиться оборудование, была обязательно капитальной и способной выдержать двойную нагрузку, которая зависит от размера самой емкости водонагревателя. Иначе возникнет опасность для жизни всех членов семьи.
Схема подключения накопительного водонагревателя.
- На соответствующей стене посредством рулетки, линейки и карандаша необходимо разметить места крепления накопительного водонагревателя.
- С помощью электрической дрели сделать отверстия на стене.
- Вставить в эти отверстия стержни крепления и закрутить туда крючки.
- Надеть водонагревательный аппарат на крючки.
- После подключения накопительного водонагревателя к электросети рекомендуется вывести наружу все места подключения.
- Используя гибкие шланги, провести соединение мест подключения с вводом и выводом из системы.
- Во избежания утечки воды в местах соединения проложить резиновые прокладки.
- В точке ввода холодной воды надо дополнительно установить клапан, посредством которого можно всегда удалить лишнее давление из системы.
- Для удобства обслуживания накопительного водонагревателя следует перед запорным краном установить тройник, который позволит при необходимости выводить лишнюю воду из резервуара.
- Руководствуясь инструкцией производителя, необходимо провести подключение водонагревателя к электропитанию.
- По окончании всех работ можно подключить систему к электричеству. Сигналом того, что система подключена правильно и полностью готова к работе, будет световой индикатор, который должен загореться.
Как правильно подключить водонагреватель к открытому баку
Стандартное расположение труб и элементов в конструкции водонагревателя
Центральное водоснабжение есть далеко не во всех домах. Оно касается только городских зон, многоэтажек и так далее. Что если в частном доме, коттедже или на даче? Центральное водоснабжение там отсутствует. В редких случаях и по некоторым причинам, его может не быть и в квартире. В таком случае, может использоваться накопительный бак с водой.
Зачастую он устанавливается именно на крыше, по большому количеству причин. Это и безопасность, и удобство использования. Водонагреватель не боится таких ограничений и может быть подключен к емкости. Есть только одно условие, два агрегата не могут находиться очень близко друг к другу. Два метра – минимальный показатель для нормальной работы и функционирования.
Также не стоит забывать о том, что каждая модель накопительного водонагревателя имеет свой собственный уровень давления. Если этот показатель выше шести пунктов, то стоит приобрести и смонтировать дополнительные элементы. Редуктор, который будет стоять возле бойлера, перед его входом, позволит снизить давление в несколько раз. Что опять же, обезопасит всю систему в целом.
Существует сразу несколько схем подключения бойлеров к другим емкостям. Все зависит от расстояния, а также других, менее важных аспектов. Их нужно учитывать, каждое условие, это позволит повысить эксплуатационный срок устройства, сделать его работу правильной и надежной.
