Как регулировать температуру радиатора: обзор современных термостатических устройств

Краткий обзор популярных брендов

Верным решением при покупке термоголовки будет ориентация на авторитетных производителей. Незнакомый товарный знак с неизвестной историей — это большой риск потратить деньги попусту.

Смело можно приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных фирм.

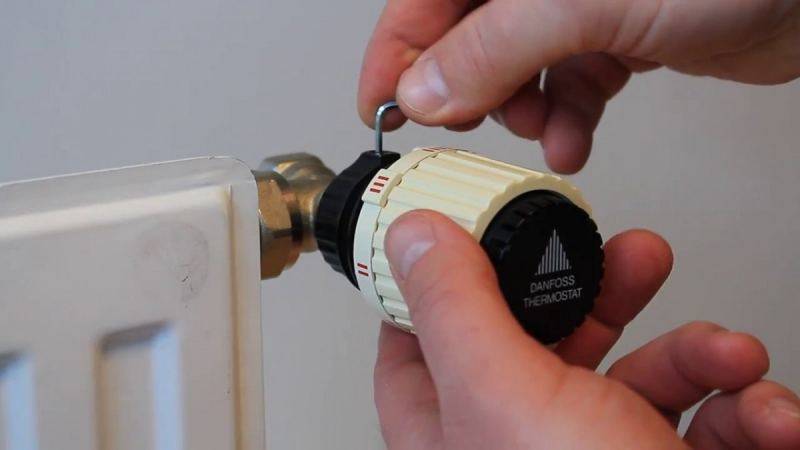

Место #1 – компания Danfoss

Более 60 лет выпускает термоголовки концерн Danfoss. Это датский производитель, по его лицензии изделия производят и в России.

Ассортимент оборудования для автоматизации систем отопления у концерна Данфос богат и отвечает передовым технологиям. Управлять работой и настраивать термоголовки можно дистанционно, используя смартфон для этого

Наиболее часто спрашивают термоголовку RTS Everis. Это сильфонное изделие с наполнителем в виде жидкости. Путем прямой фиксации сопрягается с фирменными термоклапанами. Для других необходим адаптер.

Тест существующих видов термоголовок бренда в следующем видеоролике:

Место #2 – бренд Oventrop

Большим спросом у потребителей пользуются термоголовки Oventrop линейки Uni. Они укомплектованы жидкостным сильфоном. С термоклапаном соединяются при помощи накидной гайки. Температуру можно установить в пределах +7 – +28 °C.

Существует возможность полного закрытия. Рассчитаны головки на предельную температуру в системе +100 – +120 °C – именно такие характеристики указывает производитель в сопроводительной документации.

Головки Oventrop Uni совместимы с другими сантехническими изделиями этой фирмы. Их можно присоединять без адаптера к другим приборам со встроенным клапаном и соответствующей резьбой

Устанавливают их на термостатических вентилях с подходящим соединением. На головках многих серий есть специальная отметка для людей со слабым зрением, антивандальный кожух.

Место #3 – компания Thermo

Высокую оценку дали потребители продукции швейцарской компании Thermo, в частности, модели Royal Thermo RTE 50,30. Она отличается широким регулировочным диапазоном — от +6 до +28 °C, низким значением гистерезиса — 0,55 градусов. Есть и нулевая позиция.

Для корректной работы теплоноситель должен иметь температуру не выше 100 °C. Сопряжение с клапаном — гайка накидная.

Термоголовки компании Thermo отличаются надежностью, качеством сборки. Среди предложений есть модели с выносным датчиком

Место #4 – производитель Caleffi

Итальянский производитель Caleffi поставляет широкий ассортимент радиаторных термоголовок. Модель Caleffi 210000 — программируемая. Она оснащена цифровым жидкокристаллическим индикатором температуры. Кроме значения температуры, он показывает время, дату, установленную дневную программу.

При покупке оборудования для отопительных систем обязательно спрашивайте у продовца сопроводительные документы, гарантию от производителя и инструкцию у продукту

При программировании на неделю можно выставить 3 температурных уровня: «Комфорт», «Экономия», «Антизамерзание». Устанавливают эту головку в тандеме с вентилями Келеффи.

Место #5 – компания Salus

Немецкая фирма Salus также пользуется заслуженной репутацией. К примеру, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью задавать температурный режим на неделю. Диапазон температур — +5 – +40 °C.

Электропитание осуществляется от 2 элементов АА. Дисплей имеет функцию подсветки и вывода на экран температурных параметров, а также уровня заряда элементов.

Новая разработка — мини-термоголовка беспроводная, питающаяся от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»

Технические новинки не перестают радовать пользователей – беспроводные термоголовки позволяют владельцу создавать комфортный микроклимат в помещении, находясь при этом в другом конце города или другой стране. И все это становится возможным, если интегрировать устройство в систему отопления умного дома или скачать фирменное приложение.

Виды и условные обозначения:

• RTS — сильфон жидкостный;
• RTD-G — газовый сильфон для однотрубной системы, или двухтрубной без насоса;
• RTD-N — газовый сильфон для двухтрубной системы, и систем с циркуляционным насосом.

Радиаторный терморегулятор ДАНФОСС RA 2991

Существуют также модификации термоэлементов, в которых:

• Предусмотрена защита от перенастроек случайными лицами (отличный вариант для общественных заведений и детских комнат).
• Есть выносной термодатчик, соединённый двухметровой капиллярной трубочкой, который можно установить подальше от радиатора, заглублённого в нишу или заставленного мебелью, что даёт более точный результат измерений.
• С диапазоном температур, чуть меньшим, чем у обычных датчиков, для интеграции в систему, где производится оплата по нормативам.

Суть работы запорно-регулирующей арматуры

Чтобы правильно применять устройства регуляции температуры, нужно понимать, каким образом действует гидравлический радиатор. Источник тепла, которое в конечном итоге передаётся комнатной атмосфере, это теплоноситель, циркулирующий по замкнутому контуру и насыщаемый теплом при прохождении через генерационную часть системы. При попадании в радиатор теплоноситель отдаёт энергию корпусу, а он, в свою очередь, излучает его в инфракрасном спектре и также передаёт часть тепла потоку воздуха, проходящему через систему оребрения.

Таким образом, можно выделить два пути, которыми ограничивается передача энергии от теплоносителя воздуху. Первый и самый распространённый — снижение протока теплоносителя в каналах радиатора. Если через радиатор протекает меньший объём рабочей жидкости, соответственно, и количество тепловой энергии, подводимой к нагревательному прибору, будет меньше. На практике это реализуется путём искусственного занижения условного прохода труб в месте подключения радиатора.

Второй способ регулировки заключается в нормировании температуры поступающего теплоносителя, что кажется более логичным, но на практике вызывает дополнительные технические сложности. Единственный способ снизить температуру теплоносителя на подаче — смешать его с частью теплоносителя обратки. Однако это невозможно осуществить при действующей разнице давлений стандартной гидравлической системы. Поэтому такой способ регулировки требует установки узла с расходно-смесительной арматурой и дополнительным циркуляционным насосом, что в действительности актуально не для отдельного радиатора, а целой группы.

Возможность регулировки в разных системах отопления

К сожалению, и в наше время не везде есть возможность регулировать температуру в помещении, а, следовательно, устанавливать для этого специальные устройства на батареи не смысла. Такой возможности нет для проживающих в старых многоквартирных домах, отопительная система которых имеет однотрубную разводку. В этом случае подача теплоносителя производится сверху вниз, и он последовательно проходит через все радиаторы, прежде чем вернуться в обратный клапан. Такая система отопления имеет множество недостатков:

• Неравномерный обогрев помещений. На верхних этажах температура может быть выше, чем на нижних.
• Регулировка температуры возможна только на целый дом или отдельный подъезд с помощью задвижек в системе отопления.

Однотрубная система отопления может быть улучшена при помощи байпаса, который представляет собой перемычку между прямой и обратной трубой. Тогда регулировка батарей отопления становится возможной.

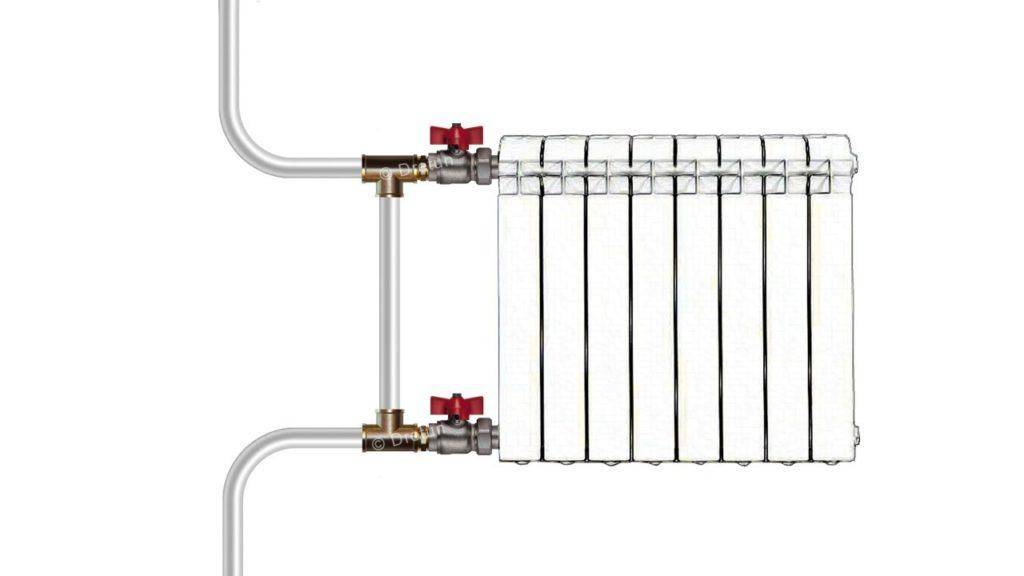

СБайпас для радиатора

Сейчас при проектировании многоквартирных домов редко закладываю схему однотрубной разводки. Существует двухтрубная система отопления, она лишена недостатков предыдущей. Она также состоит из распределительных стояков, но после каждого радиатора теплоноситель сразу же попадает в обратку. При этом температура на входах в радиаторы отопления на любом этаже практически одинакова. На каждую батарею можно поставить регулятор тепла, как ручной, так и автоматический.

Двухтрубная схема отопительной системы имеет преимущество перед однотрубной

Тут нужно учитывать, что любые изменения в системе отопления в многоквартирном доме нужно согласовать с эксплуатирующими организациями и исполнительными органами.

Если жилье имеет индивидуальную систему отопления, регулировка температуры батарей упрощается. Необходимо при этом:

• В системе отопления предусмотреть мощный котел.
• Монтаж принудительной прокачки теплоносителя.
• На каждую батарею установить стандартный запорно-регулировочный или трехходовый кран.

Схемы подключения радиаторов отопления

Боковое подключение радиаторов является самым распространенным касаемо системы отопления в городской квартире. Для правильного подключения батарей по этой схеме в частном доме трубы выводят сбоку по стене и присоединяют к двум патрубкам батареи сверху и снизу. К верхнему патрубку обычно подсоединяют трубу, которая осуществляет подачу теплоносителя, а к нижнему – обратный контур. Часто делают и наоборот, однако при этом эффективность отдачи тепла устройства уменьшается на 7%.

Диагональное подключение батарей считается самым эффективным. Чтобы осуществить подключение батарей по этой схеме, выполняют следующие действия: сначала к верхнему патрубку подсоединяют подачу теплоносителя, а к нижнему, который находится на другой стороне прибора, – обратку. Таким образом, теплоноситель внутри батареи начинает перемещаться по диагонали, отсюда и такое название схемы. Эффективность ее зависит от того, насколько равномерно распределилась вода внутри радиатора. Очень редко несколько секций батарей могут оставаться холодными. Это случается, если напор или пропускная способность слишком слабые.

Нижнее подключение радиатора может встречаться не только в однотрубных схемах. В двухтрубных такое тоже используется, но только в частных строениях, имеющих один или два этажа. Такая схема подключения радиаторов отопления считается недостаточно эффективной. По утверждениям специалистов, такая разводка способствует уменьшению теплоотдачи радиаторов отопления на 20-30%. В этом случае потребуется установка циркуляционного насоса, что приводит к увеличению стоимости всех процессов, а также потребуются дополнительные расходы на электроэнергию, потраченную во время работы такого насоса. Чтобы рассчитать необходимую мощность радиаторов, потребуется большое количество самых разнообразных коэффициентов.

Вентили или краны

Это простейший способ регулировки, которым можно только при необходимости снизить температуру в комнате (хотя основное их назначение – отсекать отопительный прибор в случае ремонта).

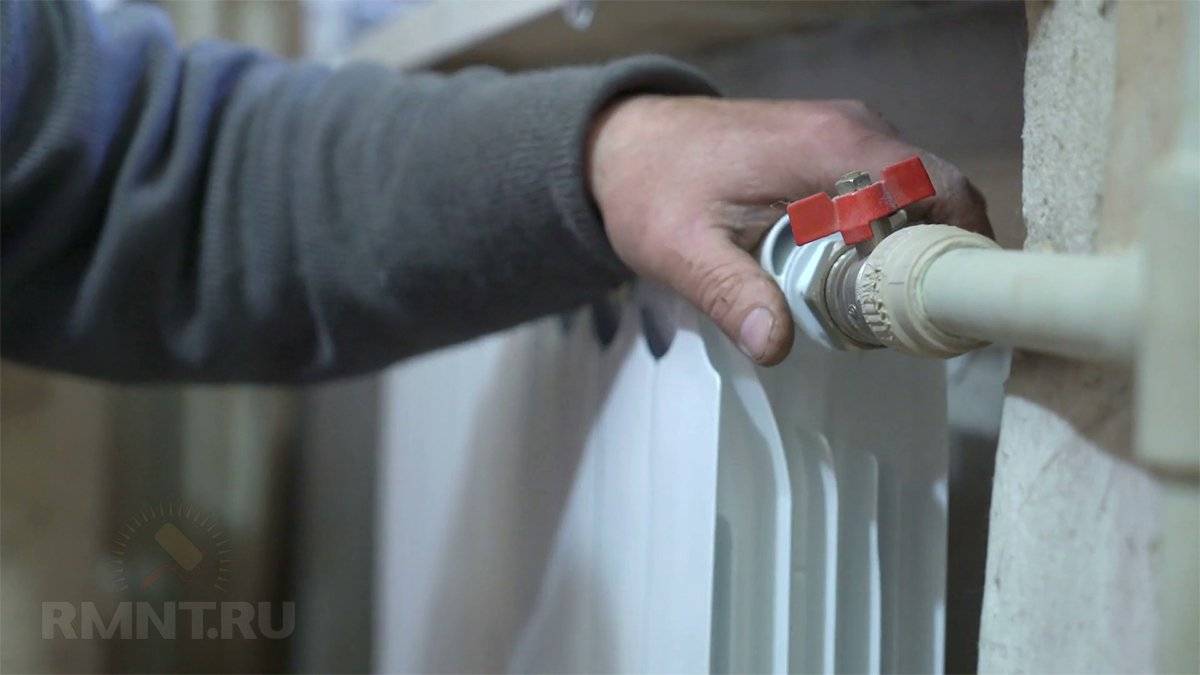

Если на входе в радиатор стоит шаровый кран, можно просто перекрыть в него поступление горячего теплоносителя.

Регулировка грубая, ведь шаровые краны имеют только положение вкл./выкл. и пытаться поставить их в среднее положение – это сокращать в разы его ресурс (со временем теряют герметичность, и при снятом радиаторе будут капать).

Кроме того, выполнять регулировку можно только в ручном режиме, постоянно следя за температурой на домашнем термометре. После понижения температуры каждый раз краны придётся снова открывать. Кроме того, частое использование крана чревато завоздушиванием стояка.

Конусный вентиль – это более удобная запорная арматура, поскольку его можно приоткрывать так, чтобы пропускать определённое количество горячей воды. Хотя, опять же, регулировка получается довольно грубая и в ручном режиме.

В однотрубном стояке терморегуляцию можно подключать только при наличии байпаса (перемычки, соединяющей вход и выход и обеспечивающую альтернативный ток при отключении радиатора).

Как увеличить теплоотдачу батарей

Можно ли увеличить теплоотдачу радиатора зависит от того, как его рассчитали, и есть ли запас мощности. Если радиатор просто не может выдать больше тепла, то и любые средства регулировки тут не помогут. Но можно попробовать изменитьситуацию одним из следующих способов:

• В первую очередь проверить засорение фильтров и труб. Засоры — встречаются не только в старых домах. Чаще наблюдаются в новых: во время монтажа в систему попадает разного рода строительный мусор, который при запуске системы забивает устройства. Если чистка не дала результатов, переходим к кардинальным мерам.
• Увеличить температуру теплоносителя. Это возможно в индивидуальном отоплении, но очень сложно, скорее невозможно, при централизованном.
• Изменить подключение. Не все типы подключения радиаторов одинаково эффективны, например, обратное боковое дает снижение мощности на 20-25%, также влияет и место установки отопительного прибора. Подробнее о типах подключения батарей читайте тут .
• Нарастить количество секций. Если подключение и установка выбраны оптимальные, а в комнате все равно недостаточно тепло, значит, тепловой мощности отопительного прибора не хватает. Тогда нужно дорастить несколько секций. Как это сделать, читайте тут.

Регулировкой температуру радиатора не поднять

Основной недостаток регулируемых систем состоит в том, что им необходим определенный запас мощности всех приборов. А это дополнительные средства: каждая секция стоит денег. Но за комфорт заплатить не жалко. Если у вас в комнате жарко, жизнь не в радость, также как и в холодной. А регулирующая арматура — универсальный выход из положения.

Устройств, которые могут изменять количество протекающего через отопительный прибор (радиатор, регистр) теплоносителя, много. Есть совсем недорогие варианты, есть имеющие приличную стоимость. Есть с ручной регулировкой, автоматической или электронной. Начнем с самых недорогих.

Монтаж термостатического элемента

В первую очередь монтируется клапан на радиатор. Для этого перекрывается подача теплоносителя.

1. На подающей трубе делается разметка. Участок, который нужно будет выпилить, должен по длине соответствовать размеру корпуса клапана минус резьбовые соединения.
2. Разрезается труба отопления, выпиливается лишний отрезок.
3. При помощи лерки, или плашки, на внешней стороне отрезанной трубы делается резьба.
4. Соединение обрабатывается сантехнической пастой и фум-лентой.
5. На получившуюся резьбу накручивается корпус клапана.
6. Так как трубу крутить нельзя, с противоположной стороны клапана скручивается накидная гайка-американка, а затем вворачивается (шестигранным ключом) в сгон радиатора.
7. Корпус прибора вворачивается в его же накидную гайку через резиновую шайбу. Это соединение не нужно как-то герметизировать, главное, чтобы оно было чистым.
8. После того, как клапан установлен на радиатор, с него снимается защитный колпачок (расположен перпендикулярно трубе).

Двухходовой клапан с сервоприводом: основная информация

Основное отличие этого клапана от других состоит в том, что он пропускает воду или другой состав, только в одном направлении. Клапан нужен, чтобы обеспечить регулирование подачи и отвода воды из системы.

Использование двухходового клапана с сервоприводом позволяет регулировать температуру в помещении более эффективно

Существует 2 типа запорного механизма в двухходовых клапанах – с помощью штока, опускающегося вертикально или с помощью шара с отверстием в центре. Все движения регулируются датчиками, а приводятся в действие электрическими или пневматическими приводами.

Данные клапаны изготавливаются из различных типов металла: латунь, чугун, сталь.

Чугунные и стальные клапаны чаще всего предназначены для большого объема перекачивания воды или пара. Латунные имеют небольшие габариты и используются в небольших зданиях и помещениях.

Перед установленным клапаном обязательно следует поставить фильтр, это продлит срок службы элемента.

Виды головок по конструкции

Различают терморегулирующие устройства по типу конструкции. Они подбираются в зависимости от особенностей трубопровода конкретной системы отопления и способа монтажа к радиатору.

Необходимо учитывать и особенность установки головки. Данный узел располагался всегда горизонтально. В таком положении прибор будет более эффективен. Головка сможет лучше омываться воздушными потоками.

В продаже встречаются устройства самостоятельные без радиаторных вентилей или же вместе с ними. Термостатический вентиль Danfoss, например, имеет именно такую компоновку. Но компания выпускает совершенно разные системы. Вместо шкалы на данном изделии нанесена специальная схема, по которой можно точно осуществить настройку.

Но не всегда применение такого оборудования целесообразно. В таком случае, вместо автоматических решений, можно использовать вентили другого типа. Отличие здесь в том, что регулировка осуществляется не в автоматическом, а в ручном режиме. Регулируемые вентили и термоголовки устанавливаются на подающей магистрали. На обратном выходе из батареи рекомендуется устанавливать более простую арматуру.

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по поводу подключения термоголовки.

Несмотря на это, существуют и общие условия монтажа:

1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
4. Если устройство практически изолировано, нужно устроить байпасную линию или поставить перепускной клапан в районе подающей трубы и обратки.
5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого теплоносителя в контуре нужно перекрыть, затем слить.

Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет

Устанавливать термоголовку можно как на входе, так и на выходе.

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
3. Поворачивают головку до упора вправо.
4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

Схемы разводки труб

Для частных домов характерна однотрубная и двухтрубная разводка. В чем их отличие?

Однотрубная разводка

Является самым экономным вариантом. Благодаря схеме должно получиться следующее:

• По низу пола от котла отопления проводится труба, проходящая через все помещение и возвращающаяся обратно к котлу.
• Поверх трубы устанавливают радиаторы, а соединение осуществляется по нижним патрубкам. Одновременно с этим из трубы внутрь отопительного прибора происходит поступление горячей воды, которая полностью его заполняет. Отдавшая тепло часть теплоносителя начинает опускаться вниз и выходит через второй патрубок, опять поступая в трубу.

В результате происходит поэтапное соединение радиаторов с нижним подключением батарей

В этом случае стоит обратить внимание на один негативный момент, влияющий на эффективность отдачи тепла. В результате такого последовательного соединения однотрубной разводки происходит постепенное уменьшение температуры теплоносителя в каждом последующем элементе отопления. Из-за этого последняя комната будет самой холодной

Из-за этого последняя комната будет самой холодной.

Решается эта проблема двумя способами:

• в систему подключают циркуляционный насос, который равномерно распределяет горячую воду по всем приборам отопления;
• в последней комнате можно нарастить радиаторы, в результате увеличится площадь тепловой отдачи.

Эта схема имеет такие преимущества, как:

• простота подключения;
• высокая гидродинамическая устойчивость;
• небольшие расходы на оборудование и материалы;
• можно использовать различные виды теплоносителя.

Двухтрубная разводка

Для частного дома такая схема отопления считается самой эффективной. Однако стоит учесть тот факт, что затраты поначалу будут немалыми, ведь потребуется провести разводку двух труб, для осуществления подачи и отвода горячей воды. Но все равно такая схема имеет определенные преимущества перед однотрубной:

• теплоноситель равномерно распределяется по всему помещению;
• можно контролировать и регулировать определенный режим температуры в каждой комнате;
• осуществление ремонта любого элемента системы отопления возможно без ее отключения;
• топлива расходуется очень мало.

Типы термоголовок радиаторов

Термостаты для батареи классифицируют по двум факторам. Первый — теплочувствительный состав в сильфоне. Заполнение бывает жидкостным и газонаполненным. Последние за счет меньшей инерционности быстрее в работе. Второй принцип разделения основан на настройке и контроле – ручном, механическом или электронном.

Ручные термоголовки

Характеризуются простой конструкцией и доступностью. Представляют собой модификацию обычного крана. На регуляторе изображена шкала с делениями, соответствующими температуре. Позволяет вместо абстрактного значения, как это происходит со стандартным краном, изменить температуру радиатора отопления на точное.

У приборов этого типа есть несколько недостатков. Приходится регулировать обогрев вручную, опираясь на собственные ощущения. Изменить температуру во время сна и вне помещения невозможно. Также при активной эксплуатации движущиеся части клапана быстрее выходят из строя и могут потребовать замены всей конструкции.

Совет! После окончания отопительного сезона устройство снимают, чтобы избежать прикипания подвижных элементов.

Механические

Обеспечивают контроль температуры помещения в автономном режиме. Момент начала работы термоголовки осуществляется выбором градусов на шкале. Каждое деление позволяет штоку перекрывать клапан теплоносителя лишь до определенного уровня.

По сравнению с ручными термоголовками, механические предоставляют возможность экономить теплоэнергию круглосуточно. Разница в стоимости быстро окупается, совместимость с разными типами радиаторов отопления высокая.

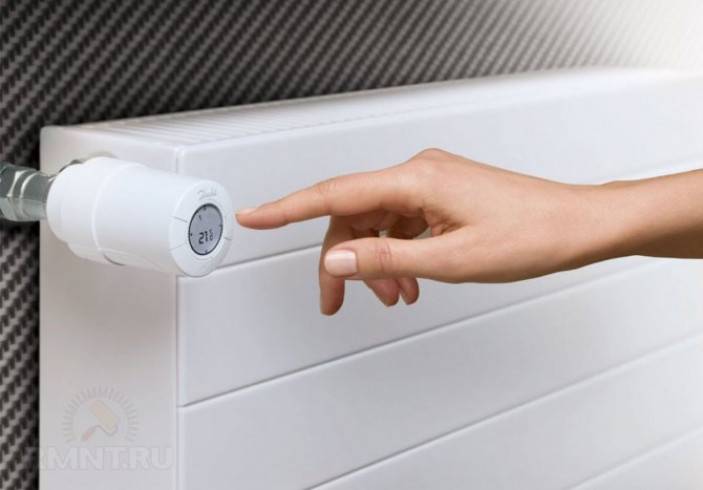

Электронные

Обладают расширенным набором функций. Принцип остается тем же, но процесс перекрывания клапана контролируется микропроцессором. Есть возможность тонкой настройки:

• программирование по дням недели;
• регулировка по часам — прохладнее в течение рабочего дня, нагрев перед возвращением;
• наглядная индикация работы устройства.

Недостаток — высокая стоимость по сравнению с механическими аналогами. Также многие модели больше других типов по размеру — это может стать проблемой при монтаже в ограниченном пространстве.

Недостаток электронных моделей – ограниченный доступ к блоку управления, удобное размещение не всегда возможно

Итоги

Регулировка батарей отопления возможна с использованием разных устройств, но правильно это делать нужно при помощи специальной регулирующей арматуры. Это ручные регуляторы (краны) и автоматизированные — термостаты, в некоторых вариантах возможно использование трехходового клапана с термоголовкой.

В каком случае что использовать? В многоэтажных квартирах с централизованным отоплением предпочтительнее трехходовой клапан и регулировочные краны. А все потому, что зазор в термостатах для теплоносителя не очень широк, и при наличии в теплоносителе посторонних частиц он быстро засоряется. Потому их рекомендуют использовать в системах индивидуального отопления.

Если в квартире очень хочется автоматическую регулировку радиатора, можно до термостата поставить фильтр. Большую часть примесей он будет задерживать, но придется его регулярно промывать. Как почувствуете, что радиатор стал чересчур холодным, проверьте фильтр.

В частных домах с регулировкой батарей все просто: что вам больше подходит, то и ставьте.
