Изготовление дымохода из металлических труб своими руками

Преимущества и недостатки стального дымохода

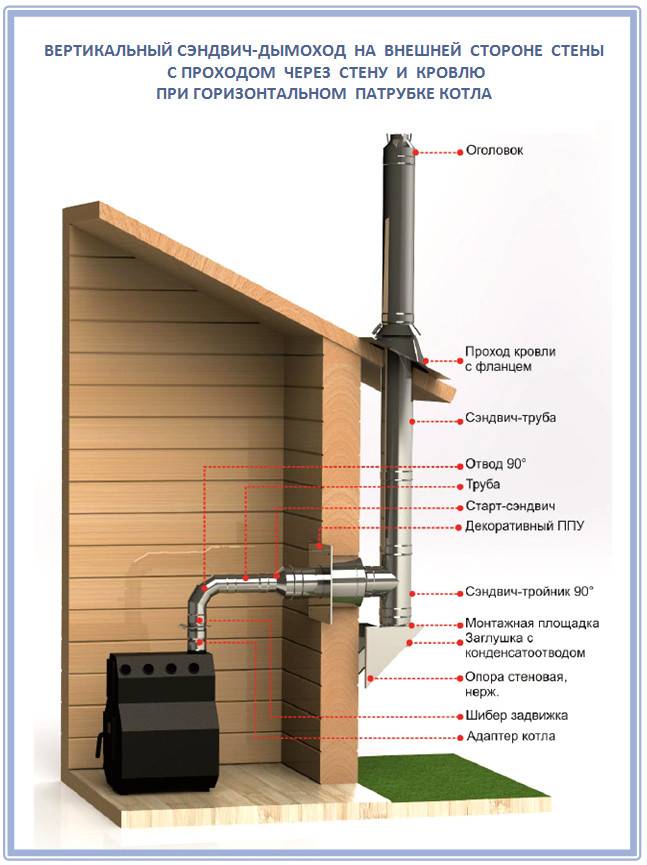

Внешний дымоход из стальной трубы

Дымоход из металла представляет собой вертикальную трубу цилиндрической формы, подсоединенную к патрубку отопительного оборудования. Для изготовления дымохода применяются трубы из нержавеющей и оцинкованной стали.

Для самостоятельного изготовления дымохода лучше использовать уже готовые изделия из нержавеющей стали. Такой материал имеет высокие антикоррозийные свойства и не боится высокой температуры, но его стоимость в несколько выше оцинковки. К примеру, труба из нержавейки диаметром 115×175 мм обойдется в 1500 рублей. Аналогичная труба из оцинкованного металла — в 1 тыс. рублей.

В свою очередь, трубы из оцинкованной стали приемлемый вариант, когда требуется соорудить дымоход, затратив минимальное количество средств. При монтаже требуется соблюдать аккуратность — любое повреждение оцинкованного покрытия приведет к образованию коррозии и снижению срока службы дымохода.

К достоинствам стальных дымоходов можно отнести:

• Сечение трубы — круглое сечение дымовой трубы является оптимальным, позволяя продуктам горения и газу беспрепятственно выходить наружу.
• Гладкость внутренней поверхности трубы — внутренние стенки дымового канала не имеют углов и лишних препятствий. Благодаря этому сажа и другие продукты горения меньше оседают на стенках.
• Универсальность — дымоход из стали подходит для большинства типов отопительного оборудования. При необходимости его можно установить даже в старый кирпичный дымоход, тем самый повысив срок его службы.
• Низкая стоимость — по сравнению с кирпичной конструкцией и системами из керамики стальной дымоход стоит в несколько раз дешевле. К тому же из-за своей формы его приходится реже чистить.
• Ремонтопригодность — средний срок службы дымоходов из нержавеющей стали не превышает 15–17 лет. При прогорании отдельного элемента можно выполнить быстрый ремонт дымохода, без разбора всей конструкции.

Среди существенных минусов стального дымохода можно выделить высокую теплопроводность металла, которая приводит к быстрому охлаждению выводимого дыма. Из-за этого при высоте трубы более 5 метров может наблюдаться существенная потеря тяги. Быстрое остывание продуктов горения создает разницу температур внизу и вверху трубы. Это приводит к образованию конденсата, снижающего эффективность работы отводящей системы.

Участок в месте подсоединения дымохода сильно нагревается, что может привести возгоранию прилегающих конструкций и материалов. Случайное прикосновение к такой трубе может вызвать серьезное поражение кожных покровов. Поэтому для решения этих проблем любой дымоход из стальных труб требуется утеплять и изолировать при помощи негорючих теплоизоляционных материалов.

Как и чем утеплить

Негорючий теплоизоляционный материал в циллиндрах для утепления дымохода

Утепление дымохода проводится как на этапе его установки, если в качестве материала была выбрана одностенная стальная труба, так и после сооружения конструкции. Для утепления стальных дымоходов используются негорючие типы утеплителя: керамзит, минеральная и базальтовая вата.

Толщина утеплителя зависит от температуры воздуха в зимний период и выбирается индивидуально под конкретный тип дымохода. К примеру, теплоизоляционный цилиндр от фирмы Rockwool толщиной 300 мм с сечением 133 мм обойдется в 275 рублей за погонный метр.

Альтернативой цилиндрам являются прошивные маты — это аналогичный по составу утеплитель в рулоне, который при монтаже придется подгонять под внешний диаметр дымохода. В зависимости от производителя маты имеют различные размеры. Например, прошивной мат фирмы ТехноНИКОЛЬ размерами 2400х1200х40 обойдется в 970–1000 рублей за упаковку.

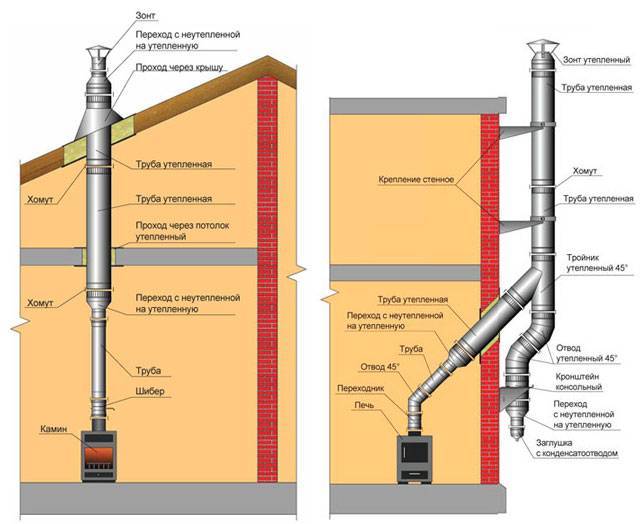

Внутренний дымоход через кровлю: преимущества

Дымоход, проведенный внутри помещения от отопительного прибора наверх – через перекрытия и кровлю, называется внутренним и имеет наибольшее распространение. Главное в этом вопросе – заранее планировать такую трассу дымоудаления, на самых начальных этапах строительства здания.

Плюсы внутреннего дымохода:

• наиболее устойчивая и хорошая тяга
• отсутствие внешних факторов, способных повредить конструкцию
• утепленность дымохода и, соответственно, исключение возможности переохлаждения дыма и газов с последующим образованием конденсата
• независимость от климатических и погодных условий
• отсутствие нагрузки ветром
• отсутствие теплопотерь
• отсутствие нарушений целостности и изоляции внешних стен строения
• более продолжительный срок службы
• возможность экономии на крепежных элементах, так как можно использовать для крепления конструкции самого дома, а также использовать недорогие крепежи в силу отсутствия на них нагрузки внешними факторами
• более простой монтаж и обслуживание

Минусы внутреннего дымохода:

• нарушение герметичности кровли и необходимость разборки некоторых несущих конструкций в случаях, если дымоходная трасса не была заложена в изначальный план строительства дома
• более высокий уровень пожароопасности из-за нахождения трубы внутри дома
• необходимость изоляции всех участков примыкания трубы к стенам и в местах прохода трубы чрез перекрытия, потолок и кровлю
• использование полезной жилой площади пространства
• риск задымления помещения при повреждениях трубы

Внимание! При организации системы дымоотведения внутри дома важно уделить повышенное внимание изоляции всех поверхностей и мест прохода трубы. При нагревании трубы, окружающие ее участки, особенно сделанные из горючих материалов, могут начать тлеть или загореться. Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам

Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли

Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам. Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли

При нагревании трубы, окружающие ее участки, особенно сделанные из горючих материалов, могут начать тлеть или загореться. Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам. Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли.

Устройство сэндвич-дымохода

В современном мире любую конструкцию, которая представляет собой три слоя определенного материала, принято называть с приставкой «сэндвич». Это правило касается и дымоходных труб. Между наружным и внутренним покрытием из металла сэндвич-труб находится слой теплоизолирующего материала, производимого из базальта. Набор элементов сэндвич дымовой трубы включает в себя, помимо самой трубы, обжимные хомуты, кронштейны, трубы с ревизией, тройники и другие вспомогательные детали, обеспечивающие нормальную работу всей системы.

Переходник с обычной трубы на сэндвич

Конструкция этих дымоходов позволяет очень эффективно удалять из топки продукты горения, потому что утеплитель надежно защищает внешнюю поверхность от перегрева, внутренний контур отличено переносит воздействие конденсата и нагревание до высоких температур, конструкция сэндвич-дымохода не дает влаге попасть внутрь теплоизолирующего материала, обеспечивается разрежение газов в дымоходной трубе и необходимый уровень тяги.

Розетта

Внутренняя часть этого типа дымоходов производится из нержавеющей стали, обладающей высоким показателем антикоррозийных свойств. В целях удешевления производства, наружное покрытие нередко выполняют из менее прочного и устойчивого к атмосферным явлениям оцинкованного металла. Покупатель сам должен выбрать между более качественной нержавеющей сталью и возможностью сэкономить на покупке. Материал внутренней части трубы выбирается в зависимости от его устойчивости к высоким температурам, а наружное покрытие должно быть жестким, чтобы форма трубы и конструкции в целом была неизменной долгие годы.

Кроме самих сэндвич-труб при установке дымохода используют настенные кронштейны, удерживающие конструкцию, ревизию со специальным окном для чистки и подставки для нее, тройники, набор переходников, колено, изменяющее направление конструкции под прямым углом или на 45 градусов, обжимные хомуты, соединяющие отдельные элементы конструкции, разгрузочная платформа, помогающая правильно распределить массу системы и снять нагрузку с основания, а также крыза, розетта и окапник, которые используют для прохождения конструкции через кровлю.

Крыза для прохода крыши

Верхняя часть дымохода может быть оформлена при помощи конуса, а также таких элементов, как вопплер, гибок или термогрибок, флюгер, искрогаситель (он особенно нужен, если кровля изготовлена из горючих материалов) и тому подобные.

Конструкция сэндвич-трубы позволяет обеспечить высокий уровень изоляции, поэтому дымоход можно установить снаружи здания. Стоит учитывать, что отвод продуктов горения значительно эффективнее, если конструкция будет располагаться в доме максимально близко к центру строения, чтобы избежать лишней потери тепла.

Основные типы дымоходов

Дымоходы подразделяются на несколько видов и типов:

1. Дымоходы, изготовленные из металла: – чугунные; – из нержавейки.
2. Кирпичные.
3. Керамические.
4. Дымоходы, изготовленные из композитных материалов.

Дымоход выбирается, основываясь на типе строения и его крыши. Самый незатратный вариант – это дымоход из металла. Стоит применять его для помещений, в которых не проживают (бань или котельных, пристроек). Лучше не использовать такие дымоходы для жилых строений, так как он имеет плохую герметизацию стыков, по причине чего дым может проникать в помещение. А из-за воздействия влаги извне, дымоход может прослужить не слишком долго.Для большей надежности лучше всего изготавливать дымоход из композиционных многослойных материалов. Такая труба прослужит дольше и будет более надежной. Минусом такого дымохода можно обозначить тот факт, что в слоях располагают теплоизоляционный материал, а он не всегда качественный, изготовители могут экономить на нем. Если со стороны производителя произведена экономия материала, то он может очень быстро начать осыпаться

Стоит при покупке уделять особое внимание этому моменту

Сварить дымоход из стальной трубы своими руками можно естественно при наличии сварочного аппарата, либо купить или заказать трубу.

Самый выгодный и дешевый вариант – это дымоход из нержавеющего материала. Монтаж такого дымохода очень прост, не требуется большого количества крепежных элементов. Обработка металла очень проста, для этого нужны лишь ножницы по металлу.

Самый сложный по устройству дымоход – это керамический. Монтаж такого дымохода необходимо производить одновременно с конструкцией всего строения. По этой причине такой дымоход используется реже всего.

Предварительные расчеты

Помимо сечения, вам следует также определить длину дымохода и правильное его расположение.

Расчет длины

Здесь существуют некоторые требования, ознакомимся с ними.

1. Согласно тому же СНиПу, минимальная высота дымохода должна составлять 5 метров.
2. Если кровельным покрытием в вашем случае является горючий материал, то дымоход должен возвышаться над коньком еще на 1-1,5 метра.
3. Если же покрытие негорючее, то данная высота будет составлять минимум 0,5 метра.

Обратите внимание! Если имеют место пристройки к дому, высота которых превышает его высоту, то дымоход в обязательном порядке следует вывести выше именно этой пристройки

Месторасположение

1. Если крыша плоская, то труба должна возвышаться над ней как минимум на 0,5 метра.
2. Если дымоход находится менее чем в 1,5 метра от конька, то он должен возвышаться хотя бы на 0,5 метра над коньком.
3. Если это расстояние колеблется в пределах 1,5-3 метра, то высота трубы должна равняться высоте конька.
4. Наконец, если дымоотвод расположен дальше чем в 3-х метрах, то эта высота должна равняться с линией, проведенной в воображении от конька под углом в 10 градусов относительно горизонта.

Если все эти требования будут учтены, то монтаж дымоходной трубы будет выполнен правильно.

Требования к дымоходу для газового котла

Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут

О чем еще следует знать?

Монтаж конструкции должен начинаться от отопительного прибора и поэтапно подниматься вверх.
Различные инженерные коммуникации (такие, как электрическая проводка, газовый трубопровод и проч.) не должны касаться дымоотвода.
Нельзя, чтобы в конструкции были уступы.
Конструкцию следует защитить от воздействия атмосферных осадков. Для этого потребуется дефлектор либо же любое другое приспособление

При этом важно, чтобы такая защита не препятствовала свободному выпуску дымных газов.
Температура дымных газов, движущихся по каналу, не должна превышать 50 градусов.
При монтаже должны быть учтены все нюансы, касающиеся монтажа сэндвич-дымохода. Так, если крыша сделана из воспламеняющегося материала, а в качестве топлива применяется торф или древесина, то обязательно следует поставить улавливатели искр, которые обычно производят из металлической сетки с размерами ячеек в 0,5х0,5 сантиметра.
Отрезки трубы, которые под уклоном, не должны быть шероховатыми

Кроме того, площадь их поперечного сечения обязана как минимум соответствовать вертикальному.

Варианты соединения

Существует несколько способов соединения таких дымоходов:

1. фланцевое;
2. по конденсату;
3. байонетное;
4. по дыму;
5. и, наконец, по холоду.

Обратите внимание! Конструкция собирается по дыму, чтобы полностью исключить проникновение угарного газа в помещение. А вот по конденсату, дабы конденсированная влага свободно текла по стенкам вследствие температурной разницы

Ежели установка дымохода сэндвич своими руками была произведена первым способом, то дымные газы не будут встречать никаких препятствий и благодаря тяге будут быстро выведены на улицу. Но если стыки при этом заделаны некачественно, то конденсат может проникнуть внутрь конструкции, что очень плохо скажется на базальтовом утеплителе. Во втором же случае внутренняя трубка устанавливается в раструб, поэтому влага никоим образом не сможет проникнуть внутрь. Но если будет хотя бы маленькая щель, то дым сможет попасть в помещение. Так какой из вариантов выбрать? Конденсированная влага вредит утеплителю, а дымные газы – человеческому здоровью. Выход очевиден: вне зависимости от выбранного способа все стыки и щели следует тщательным образом заделывать.

Обратите внимание! Внутренние трубы конструкции желательно ставить по конденсату, дабы он не попадал на стыки и не затекал. Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии

Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору

Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии. Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору.

Так, с технологией вы уже ознакомились. Теперь остается лишь приобрести все необходимые материалы (обязательно качественные, сертифицированные) и приступить к работе!

Эксплуатация, ремонт и чистка

Вы получили дымоход, который прослужит вам лет пятнадцать. Но нужно соблюдась простейшие правила. Нельзя заменять котел или печь так, чтобы температура топочных газов была выше рассчитанной именно для этого дымохода. Нужно следить за состоянием теплоизолирующего вещества в проеме стены, беспроблемным сливом конденсата.

Сэндвич-дымоходы по кирпичной стене

Чистить такой дымоход нужно примерно раз в три месяца, но механический способ лучше вообще не применять. В тяжелом случае нужно вызвать специалистов. А ваш удел — химическая очистка. Это вещество в виде брикета или порошка, которое при сгорании в топке котла или печи выделяет химические вещества, растворяющие сажу и прочие отложения в дымоходе.

Порошок «Трубочист» для очистки дымоходов

Материалы для изготовления сэндвич-труб

Практически все предлагаемые в строительных магазинах сэндвич-дымоходы выглядят одинаково. Но поскольку их изготовление является доходным бизнесом, на рынке встречается малокачественная продукция

Поэтому при приобретении конструкции необходимо обращать внимание на качество стали, особенно той, которая применялась для изготовления внутренней трубы

Чтобы не ошибиться в выборе, рекомендуется изучить марки нержавеющей стали, из которых должна быть выполнена сэндвич-труба:

1. AISI 310 S – это самый качественный и в то же время самый дорогой сплав, который используется для изготовления дымоходов. Его смело можно применять для твердотопливных котлов с большой мощностью, поскольку пределом термостойкости этой марки нержавейки является 1000 градусов.
2. AISI 321 и AISI 316 i являются универсальными нержавейками. Они выдерживают нагрев до температуры в 850 градусов, обладают пластичностью и отличной устойчивостью к коррозии.
3. AISI 316 – нержавеющая сталь, в состав которой входят легирующие добавки в виде никеля и молибдена. За счет этого материал имеет хорошую термостойкость и отличную антикоррозийную защищенность. Ему не страшны даже самые агрессивные кислотные среды. Такие дымоходы являются хорошим выбором для любой мощности газовых котлов.
4. AISI 304 по многим характеристикам схожа с AISI 316, однако, легирующих компонентов в ней намного меньше. Из-за этого нержавейка имеет не очень высокое качество и низкую цену.
5. AISI 430 – самая недорогая нержавеющая сталь, которая применяется чаще всего для изготовления внешних кожухов дымохода. Атмосферные явления вреда ей не нанесут. Но для внутренних каналов ее стойкости недостаточно. Также при использовании этой марки могут возникнуть трудности при выполнении сварочных швов.
6. AISI 439 – нержавейка, в состав которой включены титановые добавки. За счет этого повышается ее механическая прочность и стойкость к коррозии. Подходит для твердотопливных и газовых котлов небольшой мощности.

Качественная продукция должна иметь техническую документацию, в которой обязательно должны быть прописаны использованные для ее изготовления марки стали.

Проверить нержавейку на качество можно народным способом с помощью магнита. Если он проскальзывает по ее поверхности и не удерживается на ней, то материал содержит легирующие добавки. Нержавеющую сталь, на поверхности которой магнит фиксируется, покупать не стоит.

Ставка на дымоход в виде стальной трубы

Почему именно стальной? Прежде чем разбирать особенности такого дымохода, полезно вкратце рассмотреть все виды тематической конструкции:

• Кирпичные дымоходы – долго сохраняют тепло, хорошо выводят дым, но требуют устойчивого фундамента и трудно возводятся;
• Керамические дымоходы – достаточно надежные, но дорого обходятся из-за использования огнеупорной профильной керамики и асбестоцементной или полимерной трубы;
• Металлические дымоходы – легко возводятся, долговечны и просты в эксплуатации.

Поэтому думая, как возвести дымоход из кирпича своими руками, надо принимать в расчет затраты на организацию дополнительного фундамента, транспортировку кирпича и т.д.

Виды стальных труб для дымоходов

В профильном строительном магазине представлен широкий ассортимент стальных труб, которые различаются назначением:

1. Одностенные — выполняются из оцинковки или нержавейки, дешёвые, используются для ремонта действующих дымоходов.

2. Многослойные — состоят из наружной обечайки и внутренней проводящей трубы, изготавливаются из нержавеющей стали, оцинковки или делаются комбинированными. Это разрешает значительно снизить цену. Промежуток между двумя стенками заполняется жаропрочным утеплителем, для чего часто используется тугоплавкая базальтовая вата.

3. Коаксиальные — та же сэндвич-труба, но между стенками расположены перегородки. По свободному каналу внутрь печи подаётся воздух для улучшения горения и повышения теплоотдачи. Это ноу-хау в области устройства дымоходов. Коаксиальные трубы используются для котлов с принудительной тягой.

Преимущества и недостатки сэндвич-дымохода

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

• многозадачность – использовать такие трубы можно в постройках из любых материалов;
• занимают минимум пространства;
• удобство транспортирования;
• сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
• лаконичный и приятный внешний вид;
• противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
• имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
• благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
• сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

• цена на сэндвич трубу довольно существенна;
• оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Виды дымоходов

По признаку используемых комплектующих изделий эти устройства можно условно разделить следующим образом:

• одинарные;
• многослойные.

Материалы, применяемые для их изготовления, обладают особой прочностью, отличаются высокой коррозионной устойчивостью к кислотному конденсату. Чистая поверхность способствует полному удалению из дымового канала влаги и сажи.

Очень часто используются конструкции из одинарных труб. Такие технические решения применяются с целью адаптации старых дымоходов к новому отопительному оборудованию. Трубы для них делают квадратными, овальными или круглыми. Для их производства используется нержавеющая сталь аустенитного класса. Выпускаются также трубы эмалированные, но они не находят широкого применения, поскольку чувствительны к механическим воздействиям.

Одинарный дымоход нуждается в дополнительной защите

При монтаже одинарного дымохода следует руководствоваться правилом пожарной безопасности, которое требует расстояния до ближайшей стенки из горючих материалов не менее 1 м.

Двухслойные конструкции имеют свои преимущества. Теплоизоляционный слой между стенками такого дымохода позволяет уменьшить охлаждение внутренней трубы, в результате чего образуется меньше конденсата. Внутренняя труба изготавливается из высококачественной стали, поскольку конденсат имеет кислотную реакцию и другой материал, включая оцинкованную сталь, долго работать в таких условиях не сможет.

Двуслойный дымоход уже утеплён

Такие дымоходы размещают на расстоянии не менее 20 см от стенок из горючих материалов. Если этого избежать нельзя, то стену обшивают металлом с подложкой. Её делают из огнеупорного материала, например, асбестового листа.

По способу монтажа дымоходы бывают:

1. Внутренними. Такая конструкция может подниматься от печи вертикально через внутренние перекрытия и кровельный пирог. Её основной недостаток — конденсат стекает непосредственно в топку, увеличивая его концентрацию в дымовых газах. Результатом может стать неприятный едкий запах в помещении и ускоренный износ дымохода.
2. Наружными. При такой конструкции дымовая труба отводится от печи горизонтально через стену. Для этого применяются два колена, которые могут иметь угол поворота 30, 45, 60 или 90 градусов. При этом наружное имеет вид тройника, а внизу располагается ёмкость для сбора конденсата. Установка вертикальной части дымохода производится параллельно стене, труба крепится к ней при помощи кронштейнов и хомутов.

Комплектующие изделия

Собрать дымоход без использования фитингов невозможно. Они предназначены для:

• выполнения обводов инженерных систем;
• изменения направления трубопровода;
• перехода на другой диаметр;
• регулировки тяги;
• сбора конденсата;
• защиты верхнего конца от атмосферных осадков, листьев, мусора и гнездования птиц.

Доборные элементы для сборки дымохода из труб обязательно должны быть использованы

Используя эти элементы конструкции, можно своими руками собрать дымоход любой конфигурации. Допустимой является длина горизонтальных участков не более 1 м, в противном случае тяга будет сильно ослаблена.

Монтаж сэндвич-дымохода из нержавейки

Монтаж элементов металлического дымоход несложен, главное – соблюдать направление соединения элементов «по дыму» и «по конденсату». Что это значит? При топке печи дым поднимается вверх. Если на его пути встречается препятствие в виде пусть даже незначительной плоскости, образованной предыдущим элементом и обращенной вниз, твердые частицы дыма оседают на ней, и дымоход со временем засоряется. С конденсатом все наоборот: он стекает вниз, задерживаясь на ребрах элементов, направленных вверх, и проникает в утеплитель, ухудшая его теплоизоляционные и противопожарные свойства. Наглядно это видно на рисунке.

Сборка элементов дымохода «по дыму» и «по конденсату»

При работе обязательно используйте плотные перчатки – тонкий металл может порезать кожу. При установке элементов необходимо проверять их вертикальность с помощью уровня и следить, чтобы рсстояние до неизолированных сгораемых конструкций не превышало 25 см для сэндвич-элементов и 60 см для одинарных труб.

Дымоход сэндвич из металла: последовательность монтажа

1. На выход дымосборника печи устанавливают одинарную металлическую трубу. Ее высота обуславливает теплоотдачу внутрь помещения. Трубу ставят «по дыму» – надевают на патрубок снаружи. До или после трубы ставят шибер, перекрывающий дымоход. Все стыки промазывают жаропрочным герметиком.

2. На одинарную трубу устанавливают стартовый сэндвич-дымоход: двойная труба, закрытая с нижнего торца. На нее впоследствии устанавливают сэндвич-трубы. Стартовый элемент монтируют на трубу «по дыму», надевают на трубу. Стыки также промазывают герметиком.

3. Начинают сборку дымохода из необходимых элементов, возможные элементы дымохода приведены на рисунке. Трубы и колена монтируют «по конденсату», то есть вставляют внутрь предыдущего элемента, чтобы стекающий конденсат не попадал в волокнистый утеплитель. Стыки также желательно промазывать герметиком.

Элементы сэндвич-дымохода из металла

4. При проходе через перекрытия используют разгрузочные платформы, а саму трубу через каждые два метра стягивают хомутами и крепят к жестким конструкциям. Лучше это делать в местах, где трубы соединяются, так придается дополнительная прочность всему дымоходу. От сгораемых конструкций трубу отделяют слоем базальтовой ваты, уложенной в специальный короб.

Проход дымохода через сгораемые конструкции

5. Для труб, имеющих много изгибов и ответвлений, обязательна установка ревизионных элементов с окном для чистки. Их устанавливают в местах с открытым доступом к трубе также «по конденсату».

6. Проход через кровлю и герметизацию выполняют с использованием специальной накладки – конусной крызы, и фартука. Верхнюю часть трубы оснащают оголовком или дефлектором.

7. При первой топке и нагреве трубы герметик затвердевает и создает дополнительную прочность и непроницаемость для дыма и конденсата.
