Тепловой насос из кондиционера
Современные сплит-системы, особенно инверторного типа, успешно выполняют функции того же теплового насоса воздух – воздух. Их проблема в том, что эффективность работы падает вместе с наружной температурой, не спасает даже так называемый зимний комплект.
Домашние умельцы подошли к вопросу иначе: собрали самодельный тепловой насос из кондиционера, отбирающий теплоту проточной воды из скважины. По сути, от кондиционера тут используется только компрессор, иногда – внутренний блок, играющий роль фанкойла.
По большому счету, компрессор можно приобрести отдельно. К нему потребуется сделать теплообменник для нагрева воды (конденсатор). Медная трубка с толщиной стенки 1—1.2 мм длиной 35 м наматывается для придания формы змеевика на трубу диаметром 350—400 мм или баллон. После чего витки фиксируются перфорированным уголком, а затем вся конструкция помещается в стальную емкость с патрубками для воды.
Компрессор из сплит-системы присоединяется к нижнему вводу в конденсатор, а к верхнему подключается регулирующий клапан. Таким же образом изготавливается испаритель, для него сгодится обычная пластиковая бочка. Кстати, вместо самодельных емкостных теплообменников можно использовать заводские пластинчатые, но это обойдется недешево.
Сама по себе сборка насоса не слишком сложна, но здесь важно уметь правильно и качественно пропаивать соединения медных трубок. Также для заправки системы фреоном потребуются услуги мастера, не станете же вы специально покупать дополнительное оборудование. Дальше – этап наладки и пуска теплового насоса, который далеко не всегда проходит удачно
Возможно, придется немало повозиться, чтобы добиться результата
Дальше – этап наладки и пуска теплового насоса, который далеко не всегда проходит удачно. Возможно, придется немало повозиться, чтобы добиться результата.
https://youtube.com/watch?v=2pEnKfMgf7g
Как сделать тепловой насос своими руками из старого холодильника
Прежде чем приступить к изготовлению теплового насоса, необходимо выбрать источник тепла и решить вопрос со схемой работы установки. Кроме компрессора понадобится и другое оборудование, а также инструменты.
Выполнение схем и чертежей. Чтобы установить тепловой насос, необходимо сделать скважину, потому что источник энергии должен находиться под землей. Глубина скважины должна быть такой, чтобы температура земли составляла не менее 5 градусов. Для этой цели также подойдут любые водоёмы.
Конструкции тепловых насосов похожи, поэтому вне зависимости от того, каким будет источник тепла, можно использовать практически любую схему, найденную в сети. Когда схема будет выбрана, необходимо выполнить чертежи и указать в них размеры и места соединения узлов.
Так как рассчитать мощность установки достаточно трудно, можно воспользоваться средними значениями. Например, для жилого помещения, имеющего низкие теплопотери, потребуется отопительная система с мощностью 25 Вт на кв. метр. Для здания, которое хорошо утеплено, это значение составит 45 Вт на кв. метр. Если у дома, достаточно высокие теплопотери, мощность установки должна быть не менее 70 Вт на кв. метр.
Выбор нужных деталей. Если компрессор, снятый с холодильника, поломан, то предпочтительнее приобрести новый. Не рекомендуется производить ремонт старого компрессора, ведь в будущем это может негативно повлиять на работу теплового насоса.
Дополнительно потребуется приобрести следующие детали:
- герметичная тара из нержавейки объёмом 120 литров;
- емкость из пластика объёмом 90 литров;
- три трубы из меди разного диаметра;
- трубы из металлопластика.
Для работы с металлическими деталями понадобятся сварочный аппарат и болгарка.
Сборка узлов и установка теплового насоса
В первую очередь следует установить на стену компрессор, используя кронштейны. Следующий шаг – работа с конденсатором. Бак из нержавейки нужно разделить на две части при помощи болгарки. В одну из половин монтируется медный змеевик, затем емкость необходимо заварить и сделать в ней резьбовые отверстия.
Чтобы изготовить теплообменник, нужно намотать на емкость из нержавейки медную трубу и закрепить концы витков рейками. Присоединить к выводам сантехнические переходы.
Как только работа с узлами будет окончена, нужно подобрать терморегулирующий клапан. Конструкцию следует собрать и заправить систему фреоном (для этой цели подойдет марка R-22 или R-422).
Подсоединение к заборному устройству. Вид устройства и нюансы подсоединения к нему будут зависеть от схемы:
- «Вода-земля». Следует установить коллектор ниже линии промерзания земли. Необходимо, чтобы трубы находились на таком же уровне.
- «Вода-воздух». Такую систему устанавливать легче, так как нет необходимости в бурении скважин. Коллектор монтируется в любом месте около дома.
- «Вода-вода». Коллектор изготавливается из металлопластиковых труб, а после помещается в водоём.
Также можно установить для обогрева дома комбинированную отопительную систему. В такой системе тепловой насос работает одновременно с электрическим котлом и используется как дополнительный источник отопления.
Тепловой насос для обогрева дома вполне можно собрать самостоятельно. В отличие от покупки готовой установки, это не потребует больших финансовых затрат, а результат обязательно порадует.
Как работает такой насос?
Энергия есть везде, даже в тех объектах, которые кажутся нам исключительно холодными. Просто эта энергия имеет низкий потенциал. Тепловые насосы позволяют извлечь ее из окружающей среды и преобразовать в энергию с высоким потенциалом. В таком состоянии тепловую энергию можно использовать для обогрева.
Тепловые насосы, впрочем, как и холодильников, работают по принципу Карно. Холодильник перемещает тепловую энергию из камеры в окружающее пространство, чтобы создать эффект охлаждения, то тепловой насос работает в обратном направлении.
Галерея изображенийФото из Активное использование тепловых насосов для температурной подготовки воды в бассейне обусловлено снижением затрат на энергоноситель и достаточной эффективностью для подогрева воды В схемах обустройства бассейнов тепловые насосы устанавливают после песочных фильтров, чтобы нагретая вода не остывала при прохождении через другие устройства перед подачей в бассейн В сфере оборудования бассейнов наиболее распространены тепловые насосы, работающие по схеме воздух-вода. Промышленность предлагает готовые варианты для подключения к одно- и трехфазным сетям Однако в техническом оснащении частных бассейнов применяются и другие схемы тепловых насосов с забором тепла грунтовой воды или горных пород Чаще всего теплонасосы применяют в обустройстве открытых стационарных и временных искусственных водоемов Тепловые насосы отлично справляются в подготовке воды для закрытых бассейнов, особенно, если есть проблемы с поставкой электроэнергии Чтобы снизить нагрузку на тепловой насос, его дополняют другими средствами альтернативной энергетики: солнечными батареями или коллектрорами Существенно сократят расходы тепла крытые временные и стационарные павильоны для летних бассейнов, закрывающие чашу плоскости, тенты и т.д. Тепловой насос в подогреве воды бассейнаМестоположение теплового насоса в схеме оборудованияНасос для обустройства бассейна типа воздух-водаТеплонасос земля-вода для искусственного водоемаПрименение для оснащения открытых конструкцийОборудование для подогрева воды в закрытом бассейнеСолнечная батарея как дополнение к тепловому насосуПравила сохранения температуры воды в бассейне
Такая система состоит из двух основных частей – наружной и внутренней, между ними находятся компрессор и испаритель. Итак, теплоноситель циркулирует по системе труб, которые находятся снаружи. При этом он поглощает энергию, рассеянную в толще земли, в воде или в воздухе, зависит от типа насоса.
Затем теплоноситель проходит через камеру испарителя, заполненного хладагентом (обычно – фреоном). Хладагент закипает при очень низкой температуре. Нагреваясь при контакте с тепловой энергией низкого потенциала, он переходит в газообразное состояние и поступает в компрессор.
На этой схеме наглядно показано устройство и принцип работы теплового насоса, который собирает тепло с низким потенциалом из окружающей среды и преобразует его в высокопотенциальную тепловую энергию (+)
Здесь газ разогревается и перемещается в конденсатор. Затем хладагент остывает, снова возвращаясь в жидкое состояние, а тепло, которое он собрал, поступает во внутреннюю систему обогрева, т.е. на отопительную систему дома или, в данном случае, бассейна. Цикл повторяется много раз.
Разумеется, для работы такой системы, а именно насосных агрегатов, понадобится некоторое количество электроэнергии, без доступа к которой система не сможет работать.
Но количество электричества, необходимое тепловому насосу, примерно в четыре раза меньше, чем затраты на прямой подогрев воды с помощью электрического нагревателя. При расходе менее 2,5 кВт мощности на работу электроэнергии тепловой насос может вырабатывать более 10 кВт тепловой энергии.
Выбор типа теплового насоса
Основным показателем этой системы обогрева является мощность. От мощности в первую очередь будут зависеть и финансовые затраты на покупку оборудования и выбор того либо иного источника низкотемпературного тепла. Чем выше мощность тепловой насосной системы, тем больше стоимость комплектующих элементов.
В первую очередь имеется в виду мощность компрессора, глубина скважин для геотермических зондов, либо площадь для размещения горизонтального коллектора. Правильные термодинамические расчеты являются своеобразной гарантией того, что система будет эффективно работать.
При наличии рядом с личным участком водоема наиболее рентабельным и производительным выбором станет тепловой насос вода-вода
Для начала следует изучить участок, который планируется для монтажа насоса. Идеальным условием будет наличие на этом участке водоема. Использование варианта типа вода-вода значительно сократит объем земляных работ.
Использование тепла земли напротив предполагает большое количество работ, связанных с выемкой грунта. Системы, которые в качестве низкопотенциального тепла используют водную среду, считаются наиболее эффективными.
Устройство теплового насоса, извлекающего тепловую энергию из грунта, предполагает проведение внушительного количества земляных работ. Закладывается коллектор ниже уровня сезонного промерзания
Использовать тепловую энергию грунта можно двумя способами. Первый предполагает бурение скважин диаметром 100-168 мм. Глубина таких скважин, в зависимости от параметров системы, может достигать 100 м и более.
В эти скважины помещают специальные зонды. При втором способе используется коллектор из труб. Такой коллектор размещается под землей в горизонтальной плоскости. Для этого варианта необходимо достаточно большая площадь.
Для укладки коллектора идеальными считаются участки с влажным грунтом. Естественно, бурение скважин обойдется дороже, нежели горизонтальное расположение коллектора. Однако не на каждом участке есть свободные площади. На один кВт мощности теплового насоса нужно от 30 до 50м² площади.
Сооружение для забора тепловой энергии одной глубокой скважиной может оказаться немногим дешевле рытья котлована
Но веский плюс заключается в существенной экономии места, что важно для владельцев небольших участков. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах
В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах.
Отбор тепловой энергии в таких системах путем перекачивания грунтовой воды по замкнутому контуру, части которого расположены в скважинах. Такая система нуждается в установке фильтра и периодической чистке теплообменника.
Самая простая и дешевая схема теплового насоса основана на извлечении тепловой энергии из воздуха. Некогда она стала базой для устройства холодильников, позже согласно ее принципам разработаны были кондиционеры.
Самая простая тепловая насосная система получает энергию из воздушной массы. Летом она участвует в отоплении, зимой в кондиционировании. Минус системы в том, что в самостоятельном исполнении агрегат с недостаточной мощностью
Эффективность различных типов данного оборудования не одинакова. Наименьшими показателями обладают насосы, использующие воздушную среду. К тому же эти показатели напрямую зависят от погодных условий.
Грунтовые разновидности тепловых насосов имеют стабильные показатели. Коэффициент эффективности данных систем варьируется в пределах 2,8 -3,3. Наибольшей эффективность обладают системы вода-вода. Это связано, в первую очередь, со стабильностью температуры источника.
Надо заметить, что чем глубже расположен в водоеме коллектор насоса, тем стабильнее будет температура. Для получения мощности системы в 10КВт, необходимо около 300 метров трубопровода.
Основным параметром, характеризующим эффективность работы теплового насоса, считается его коэффициент преобразования. Чем выше коэффициент преобразования, тем эффективнее считается тепловой насос.
Коэффициент преобразования теплового насоса выражается через отношение показателей теплового потока и электрической мощности, затраченной на работу компрессора

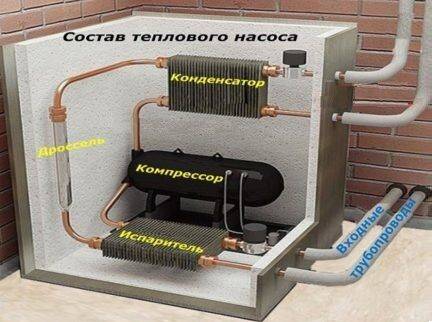

Основные элементы конструкции тепловых насосов
Для того чтобы установка получения энергии работала согласно принципам работы теплового насоса, в его конструкции должны присутствовать 4 основных агрегата, это:
- Компрессор.
- Испаритель.
- Конденсатор.
- Дроссельный клапан.
Важным элементом конструкции теплового насоса является компрессор. Его основная функция – повышение давления и температуры паров, образующихся в результате кипения хладагента. Для климатической техники и тепловых насосов в частности применяются современные спиральные компрессоры.
В качестве рабочего тела, осуществляющего непосредственный перенос тепловой энергии, используются жидкости с низкой температурой кипения. Как правило, используется аммиак и фреоны (+)
Такие компрессоры рассчитаны на эксплуатацию при минусовых температурах. В отличие от других разновидностей спиральные компрессоры производят мало шума и работают, как при низких температурах кипения газа, так и при высоких температурах конденсации. Несомненным преимуществом считаются их компактные размеры и небольшой удельный вес.
Практически вся энергия теплового насоса затрачивается на транспортировку тепловой энергии извне внутрь помещения. Так на работу систем уходит около 1 энергетической единицы при производстве 4 – 6 единиц (+)
Испаритель как конструктивный элемент представляет собой емкость, в которой происходит превращение в пар жидкого хладагента. Хладагент, циркулируя по замкнутому контуру, проходит через испаритель. В нем хладагент разогревается и превращается в пар. Образующийся пар под низким давлением направляется в сторону компрессора.
В компрессоре пары хладагента подвергаются действию давления и их температура возрастает. Компрессор перекачивает под большим давлением разогретый пар в сторону конденсатора.
Компрессор сжимает циркулирующую по контуру среду, в результате чего увеличивается ее температура и давление. Затем сжатая среда поступает в теплообменник (конденсатор), где охлаждается, передавая тепло воде либо воздуху
Следующий конструктивный элемент системы – конденсатор. Его функция сводится к отдаче тепловой энергии внутреннему контуру отопительной системы.
Серийные образцы, изготавливаемые промышленными предприятиями, оснащаются пластинчатыми теплообменниками. Основным материалом для таких конденсаторов служит легированная сталь или медь.
Для самостоятельного изготовления теплообменника подойдет медная трубка диаметром полдюйма. Толщина стенок труб, используемых для изготовления теплообменника, должна быть не менее 1 мм
Терморегулирующий, или иначе дроссельный, клапан устанавливается в начале той части гидравлического контура, где циркулирующая среда высокого давления преобразуется в среду с низким давлением. Точнее дроссель в паре с компрессором делят контур теплового насоса на две части: одну с высокими параметрами давления, другую – с низкими.
При прохождении через расширительный дроссельный вентиль циркулирующая по замкнутому контуру жидкость частично испаряется, вследствие чего давление вместе с температурой падают. Затем поступает в теплообменник, сообщающийся с окружающей средой. Там захватывает энергию среды и переносит ее обратно в систему.
С помощью дроссельного клапана происходит регулирование потока хладагента в сторону испарителя. При выборе клапана нужно учитывать параметры системы. Клапан должен соответствовать этим параметрам.
При прохождении через теплорегулирующий клапан жидкий теплоноситель частично испаряется, а температура потока понижается (+)
Как подобрать тепловой отопительный насос воздух-вода
Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:
- Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
- Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
- Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.
Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ
Как сделать расчет необходимой мощности ТН воздух-вода
Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:
- Подсчитывают общую отапливаемую площадь.
- Умножают полученную сумму на 0,7.
- Полученный результат будет соответствовать минимально необходимой мощности оборудования.
Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.
Производители тепловых насосов отопления воздух-вода
Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.
Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:
- Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
- Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
- Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
- Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.
Стоимость установки ТН воздух-вода
Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.
Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.
Виды
Тепловые насосы своими руками можно сконструировать на основе трех принципов — по источнику энергии, теплоносителю и их комбинации. Источником энергии может быть вода (водоем, река), грунт, воздух. Все виды насосов основаны на одном принципе работы.
Классификация
Выделяют три группы устройств:
- вода-вода;
- грунтово-водяные (геотермальные тепловые насосы);
- используют воду и воздух.
Тепловой коллектор «грунт-вода»
Тепловой насос своими руками — самый распространенный и эффективный способ добычи энергии. На глубине нескольких метров грунт имеет одну постоянную температуру и мало подвержен погодным условиям. На внешнем контуре такого геотермального насоса применяется специальная экологически безопасная жидкость, в народе называемая «рассолом».
Наружный контур геотермального насоса создают из пластиковых труб. Их вкапывают в грунт вертикально или горизонтально. В первом случае на один киловатт может понадобиться достаточно значительная площадь работ – 25–50 м2. Площадь нельзя использовать для посадочных работ — тут допускается только высадка однолетних цветущих растений.
«Вода-вода»
На большой глубине температура воды постоянная и стабильная. Источником низкопотенциальной энергии может служить открытый водоем, грунтовые воды (колодец, скважина), сточные воды. Принципиальных различий в конструкции для отопления такого типа с разными теплоносителями нет.
Устройство «вода-вода» наименее трудозатратное: достаточно оснастить трубы с носителем тепла грузом и поместить в воду, если это водоем. Для грунтовых вод потребуется более сложная конструкция и может возникнуть нужда в сооружении колодца под сброс воды, проходящей через обменник тепла.
«Воздух-вода»
Такой насос немного уступает двум первым и в холодное время его мощность снижается. Но он более универсальный: для него не нужно копать землю, создавать скважины. Нужно только установить необходимое оборудование, например, на крыше дома. Для этого не требуется сложных монтажных работ.
Основным преимуществом является возможность повторно использовать тепло, покидающее помещение. Зимой рекомендуют иметь еще один источник тепла, поскольку мощность такого обогревателя может значительно уменьшиться.
Почему грунт эффективен
Любой тепловой насос в первую очередь использует электроэнергию, которую в дальнейшем посредством природного тепла (из земли, воды, воздуха и т.п.) преобразовывает в тепло. Соотношение потребленной электроэнергии к полученному теплу называется коэффициентом преобразования — СОР.
Геотермальное отопление одно из самых эффективных, так как у земляных тепловых насосов очень высокий СОР (КПД) = 1:3,5-5, который не зависит от уличной температуры или времени года. На каждый вложенный 1кВт электрической энергии он выдает от 3,5-5кВт тепловой.
Это происходит потому, что грунт — хороший и надежный источник тепла: он накапливает в себе солнечную энергию и его температура стабильна в течение года. Это позволяет грунтовому тепловому насосу постоянно извлекать из земли достаточное количество тепла необходимое для покрытия его отопительной мощности.
