Как собрать поддон душевой кабины: особенности монтажа типовых вариантов

Установка поддона душевой кабины

Установка душевого поддона – не очень сложная задача, особенно если вы обратите внимание на несколько важных аспектов

  1. Во-первых, перед установкой душевого поддона следует убедиться в ровности пола. Небольшие отклонения можно свести на нет путем регулировки высоты ножек.
  2. Во-вторых, вы должны разместить слив в полу в правильном месте, поскольку отверстие душевой кабины должно находится от него на небольшом расстоянии. Если по каким-то причинам соответствия добиться не удалось, проект все же удастся завершить с помощью дополнительных переходников и длинного гибкого шланга, но это потребует больше времени и усилий.
  3. В-третьих, вы должны как следует соединить и загерметизировать все элементы, в противном случае возможна протечка воды при эксплуатации душевой кабины.

Начать следует с приобретения инструментов и материалов, которые вам понадобятся при реализации данного проекта. Вам будут нужны разводной гаечный ключ, спиртовой уровень, силиконовый герметик и пистолет для его нанесения. Мы рекомендуем использовать только качественные материалы, в противном случае вам придется делать небольшой ремонт каждые несколько недель.

Как правило, стараются сделать так, чтобы сливное отверстие поддона располагалось точно над ведущим к канализационной трубе отверстием в полу. В нашем случае ванная комната была уже облицована кафелем, и вскрывать пол, чтобы перенести уже сделанный слив в нужное место, совсем не хотелось. Но даже из сложных ситуаций можно найти выход, поэтому мы купили гибкий шланг и коленчатый патрубок.

Используя эти элементы, мы подключим слив душевой кабины к канализации. Это может занять немного больше времени, но в конечном итоге никто не почувствует разницы.
Сливной шланг-гармошка и канализационное колено под углом 900 диаметром 50 мм.

Используя спиртовой уровень, убедитесь в ровности поверхности пола. Это лучше сделать до облицовки пола кафельной плиткой.

Если выяснилось, что пол в месте, где будет располагаться душевая кабина, имеет уклон, рекомендуем залить слой наливного покрытия для выравнивания. А вы тем временем внимательно прочитайте инструкцию производителя душевой кабины и ознакомьтесь с методами ее установки.
Сточное отверстие в полу.

Следующий шаг проекта – соединение гибкого шланга с коленчатым патрубком и герметизация места их сочленения силиконом. Если гибкий шланг входит в колено достаточно плотно, то герметизация не потребуется. Дайте силикону высохнуть, прежде чем подсоединять шланг к душевому поддону.

Герметизация стыка между шлангом и коленчатым патрубком.

Теперь осмотрите душевой поддон. Мы устанавливали душевой поддон с высоким основанием, но методы монтажа одинаковы для любого вида поддонов. Как вы можете видеть на фотографии, основание имеет несколько регулируемых ножек, позволяющих произвести его выравнивание при установке.

Обратите внимание на сливное отверстие. Как правило, стараются, чтобы оно располагалось над стоком в полу

В нашем случае это не так, поэтому для их соединения нам и понадобился достаточно длинный гибкий шланг.
Ножки и основание душевой кабины.

Присоедините корпус сифона к сливному отверстию поддона, затем закрепите гибкий шланг в сифоне.

Подсоединение сифона и шланга к сливному отверстию поддона.

Вставьте второй конец шланга (коленчатый патрубок) в канализационное отверстие в полу. Приложите усилия, чтобы патрубок утопился достаточно глубоко.
Как подключить душевую кабину к канализации.

Подключать поддон к канализации необходимо обязательно с использованием сифона. Некоторые модели сифонов состоят из одного гибкого шланга, из которого необходимо сформировать изгиб нужной формы и закрепить его при помощи специальных приспособлений идущих в комплекте.  Сифон сформированный из гибкого шланга должен иметь подобный изгиб.

Очень важно не пропустить этот шаг, в противном случае вы постоянно будете чувствовать неприятный запах из канализации. Как мы уже упоминали, поддон душа снабжен регулируемыми ножками

Чтобы выровнять его, необходимо изменить высоту ножек с помощью гаечного ключа

Как мы уже упоминали, поддон душа снабжен регулируемыми ножками. Чтобы выровнять его, необходимо изменить высоту ножек с помощью гаечного ключа.

Выровняйте душевой поддон по всем его краям, используя для контроля спиртовой уровень. Если это необходимо, отрегулируйте высоту ножек с помощью соответствующего ключа.

Отрегулировав высоту поддона и закрепив его к стене, заделайте зазоры между душевым основанием и стеной с помощью силиконового герметика.

Особенности сборки закрытых конструкций

Для конструкций закрытого типа используется аналогичная пошаговая инструкция по сборке душевой кабины, что и в случае с открытым вариантом, но есть несколько незначительных особенностей.

Каждая стенка закрытой конструкции собирается отдельно, к поддону она крепится в собранном виде. Сначала устанавливают и фиксируют задние конструкции, в них встроены форсунки для гидромассажа. Гидромассажное оборудование необходимо правильно подключить к электропитанию и системе горячего и холодного водоснабжения. Затем приступают к установке и закрепления лицевой части душевой кабины.

Монтажный процесс должен осуществляться в полном соответствии с правилами техники безопасности. При подключении гибких шлангов душевой кабины к системе горячего и холодного водоснабжения нужно добиваться высокой плотности и качества соединения.

Установка глухих частей закрытой душевой кабинки выполняется по другой схеме. При этом в большинстве случаев процесс сопровождается использованием дополнительных элементов из алюминиевого профиля. Глухое прозрачное стекло примеряют на каркасе и делают отметку места прохождения дополнительного усилительного элемента. Этот профиль одновременно выступит в качестве ребра жесткости душевой кабины.

Процесс сборки и подключения душевой кабины закрытого типа следует осуществлять в строгом соответствии с инструкцией от производителя, как собрать душевую кабину пошагово.

Организация рабочего процесса

Перед тем, как заклеить поддон душевой кабины своими руками, направляться провести множество подготовительных мероприятий. Как раз с них мы и начнем рассмотрение изюминок ремонта.

Подготовка

В рамках данной стадии нужно провести пара ответственных мероприятий:

  • Прежде всего нужно разобрать конструкцию, дабы возможно было рассмотреть поддон более шепетильно и детально. Данный процесс не вызовет трудностей, если вы сами собирали конструкцию, в случае если же сборку проводили другие люди, то вам нужно будет изучить инструкцию и по ней разобраться, как провести эти работы.
  • Перед снятием поддона не забудьте отсоединить его от канализационной системы, в противном случае вы имеете возможность еще и повредить сифон. Выполняйте аккуратность, поскольку нередки случаи повреждения элемента при его снятии.

Крайне важно определиться, имеет ли суть проведение ремонтных работ, в случае если трещины в нескольких местах и конструкция очень сильно ослаблена, то замена поддона душевой кабины станет самым хорошим решением, поскольку починка будет иметь временный темперамент, и вероятнее через месяц-два конструкция выйдет из строя опять.
Как отмечалось выше, прежде всего направляться осмотреть каркас, в случае если с ним все хорошо, элемент отсоединяется, значительно чаще кое-какие участки повреждены ржавчиной, исходя из этого рекомендуется их зачистить и окрасить особыми составами, каковые снабжают повышенную защиту от коррозии.

Потом нужно хорошо очистить поверхность от загрязнений, налета и жидкости и высушить конструкцию. Лишь затем возможно приступать к предстоящим работам.

Основной этап

Сейчас рассмотрим, как заделать трещину в поддоне душевой кабины, работы зависят от степени повреждения и масштабов неприятности:

Прежде всего стоит снять напряжение с трещины, данный процесс похож на работы со стеклом – в конечной точке повреждения на поверхности сверлится углубление, дабы исключить распространение деформации. Не требуется сверлить насквозь, достаточно 2-3 миллиметров. Диаметр сверла должен быть чуть больше ширины самого повреждения.

Потом нужно обработать края повреждения, дабы они были ровными, для этого подойдет либо надфиль, либо любое другое приспособление, в случае если трещина громадная, то возможно применять и углошлифовальную машинку с диском по пластику

Особенно это принципиально важно для сквозных деформаций, поскольку они существенно ослабляют структуру всей конструкции.

Потом нужно хорошо очистить место ремонтных работ от загрязнений и обезжирить его. Помните об этом факторе, поскольку хорошая подготовка существенно усиливает адгезию ремонтного раствора и повышает надежность системы.

Обратите внимание! Для обезжиривания возможно применять лишь растворы на спиртовой базе, составы на базе нефтепродуктов и ацетона смогут повредить поверхность

  • Изоляция поддона душевой кабины проводится посредством особого состава – жидкого акрила, который складывается из двух компонентов и приготавливается перед применением. При нанесении раствора не забывайте, что при высыхании он дает маленькую усадку, исходя из этого его количество должно быть больше, чем это нужно. Излишки снимаются резиновым шпателем, по окончании чего поверхность заклеивается клейкой лентой и оставляется до подсыхания.
  • В случае если трещина сквозная, то нужно дополнительно усилить систему снизу, для этого поверхность оклеивается стеклотканью и пропитывается эпоксидной смолой. При необходимости возможно нанести пара таких слоев. Срок подсыхания каждого из них – дни.

По окончании подсыхания поверхности она зачищается небольшой наждачкой, на этом работы закончены.

Монтаж боковых стенок

Удаляем защитную плёнку с верхней части поддона, но дно пока оставляем защищённым.

Отодвигаем поддон от одной стены и устанавливаем туда непрозрачную стенку.

Соединяем отверстия в поддоне с уголком и прикручиваем саморезами 35 мм (без особых усилий).

Проводим маркером вдоль уголка и отмечаем отверстия.

Снимаем перегородку и наносим слой силикона толщиной 5 мм.

Устанавливаем перегородку обратно и удаляем излишки силикона. Далее я не буду писать про удаление излишков, удаляйте их сразу после прижатия деталей.

Пододвигаем поддон с перегородкой к стене и примеряем центральную панель, чтобы понять, нужна ли дополнительная подкладка.

Наносим силикон на стык боковой стенки и центральной панели.

Связываем их саморезами 10 мм.

Крепим вторую боковую стенку аналогично первой.

Примеряем неподвижную прозрачную перегородку. Косой рез металлического профиля должен быть внизу.

Если всё сходится, силиконим профиль и устанавливаем перегородку.

Верхний край выставляем вровень со стенкой

С верхней внешней стороны в профиле просверлите отверстие диаметром 3 мм и стяните саморезами перегородку со стенкой.

Вот так это выглядит на практике.

Устанавливаем верхний и нижний профиль. Округлые части направляются друг к другу, верхний профиль шире нижнего. Под нижний наносим силикон.

Подготовка помещения

Прокладка коммуникаций

Установка душевой кабинки предполагает достаточно серьезную реконструкцию всей ванной комнаты, так что браться за работу стоит в самом начале ремонта.

На первом этапе нам нужно подготовить все коммуникации:

После снятия отделки со стен и пола берем перфоратор с насадкой-долотом и проделываем в стенах штробы для труб водоснабжения.
В штробы устанавливаем кронштейны, к которым крепим полиэтиленовые или металлопластиковые трубы, присоединенные к стоякам горячей и холодной воды.
После этого закрепляем выводы труб на стене и заделываем штробы строительным раствором.
Так же поступаем и с полом: проделываем канавку, в которую укладываем канализационную трубу, подключенную к стояку. Вывод располагаем на уровне пола таким образом, чтобы к нему можно было подключить сифон, расположенный под поддоном.
Если в ванной нет розетки, то делаем еще одну штробу, в которой укладываем кабель для подключения кабинки к электросети

Обратите внимание! Кабель стоит поместить в гидроизоляционную гофротрубу или пластиковый короб.
Как правило, установка душевой своими руками в квартире требует вмешательства и в вентиляционную систему. Кабинки открытого типа не являются герметичными, потому при их использовании в помещении возрастает уровень влажности

Естественной вытяжки для ее удаления явно не хватит, так что нам нужно прочистить воздуховод и разместить в нем вытяжной вентилятор.

Только после того, как все коммуникации будут проложены, можно приступать к отделке стен и пола.

Гидроизоляция и отделка

Как мы отметили выше, наличие душевой кабинки практически всегда приводит к повышению влажности в ванной комнате. Соответственно, во избежание поражения плесневыми грибками нам необходимо выполнить ряд мероприятий.

Работаем по такой схеме:

Выполняем черновое выравнивание стен и пола

Особое внимание уделяем участку под душевой.
Затем обрабатываем бетон проникающим антисептиком. Делается это для того, чтобы максимально уничтожить колонии микроорганизмов и споры плесневых грибов, находящиеся в порах.
На стены наносим проникающую грунтовку на основе жидкого акрила. Она не только создаст дополнительный влагозащитный барьер, но и обеспечит сцепление облицовки с основанием.
Гидроизоляцию пола выполняем по одной из двух доступных технологий. Можно уложить на основание водонепроницаемую мембрану, а можно нанести жидкий состав на основе битума или каучука

Обмазочная гидроизоляция является более трудоемкой, но в то же время она значительно эффективнее.
Поверх гидроизоляции укладываем армированную стяжку толщиной около 5 см. Класть кафель на битум или мембрану из ПВХ, сами понимаете, проблематично.
Используя влагостойкий клей на цементной основе, облицовываем пол и стены кафельной плиткой. После полимеризации клея затираем швы пастой, в состав которой обязательно должен входить силикон – так жидкость не будет просачиваться к бетону.

Конечно, из-за всех дополнительных гидроизоляционных  мероприятий цена отделки возрастет, но альтернативы, пожалуй, и нет. Защищать помешение от влаги нужно в любом случае, и чем эффективнее мы это сделаем, тем более комфортным будет микроклимат в ванной комнате.

Обустройство системы отведения стоков

В состав слива входят трап и отводная канализационная труба. Чтобы качественно функционировал отвод стоков, необходимо обеспечивать угол наклона, составляющий примерно 3 градуса. С этой целью для отводной трубы используют специальные деревянные подставки. Их делают разными по высоте и тем самым обеспечивают требуемый угол наклона.

Жидкость из самодельного поддона для душа должна перемещаться самотеком, не скапливаясь в одном месте и в итоге не образуя засор. Желательно устанавливать для слива съемный сифон, чтобы имелась возможность его очищать. Решетку для сливного отверстия выбирают металлическую – тогда она выдержит вес человека.

Как выбрать подходящую модель

При выборе поддона обращают внимание на такие характеристики:

  1. Цвет. Большинство акриловых, керамических или пластиковых изделий выпускается в белом цвете. Некоторые производители предлагают интересные дизайнерские решения. Можно приобрести основание черного, серого или голубого оттенка. Оригинальная конструкция в цвете гармонирует с любым интерьером. Однако, на таких изделиях видны следы от мыла, их приходится чаще очищать от загрязнений.
  2. Форму подбирают с учетом планировки помещения. Если кабина устанавливается в нишу, подходят только прямоугольные или квадратные модели. Использование мягкой шторы нецелесообразно, а дверь для круглого или овального поддона производят редко.
  3. Тип сливной системы. Для глубокой модели подойдет сифон любого размера. Низкие изделия соединяют с сантехническими приборами широким патрубком. Сливное отверстие должно быть стандартным. В остальных случаях подобрать сливное устройство будет сложно.
  4. Способ установки. Высокие модели снабжают регулируемыми ножками. Это упрощает установку. Низкие изделия не имеют ножек и декоративного экрана, поэтому перед монтажом следует сформировать пьедестал.
  5. Наличие дополнительных приспособлений. Декоративная крышка закрывает сливное отверстие, что придает конструкции аккуратный внешний вид. Глубокие модели снабжают сиденьями. Эта деталь позволяет выполнять водные процедуры сидя.

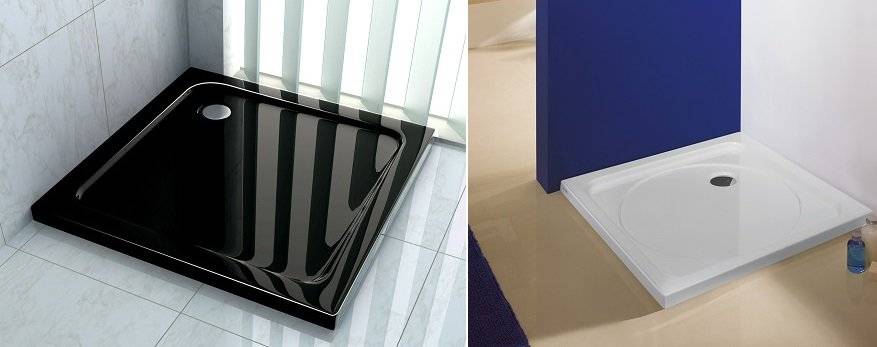

Поддон в двух цветах.

Расчёт размеров и выбор материалов

После того как с местом установки кабины всё решилось, можно начинать рассчитывать размеры будущей конструкции. Главное, чтобы кабина не занимала под себя всё имеющееся пространство, но и не потеряла функциональность за счёт малых размеров.

По стандарту душевая кабина имеет размеры 900 на 900 миллиметров. Если поддон низкий, то высота равна 2000 миллиметров, а если глубокий, то высота конструкции будет больше на 200 миллиметров.

Для сооружения кабины можно подобрать материалы, которые имеются в широком ассортименте на рынке. Широко используются:

  • сотовый поликарбонат;
  • пластиковые панели;
  • стекло.

Самый недорогой способ крепления этих материалов — алюминиевые профили. Для возведения ограждения вполне можно взять влагостойкий гипсокартон, который потом остаётся всего лишь облицевать плиткой.

Бюджетно и красиво получится сделать ограждение на основе стеклоблоков.

Самостоятельная установка душевой кабины

Провести последовательно, соблюдая инструкцию монтажа и подсоединения кабины не сложно. Подробное описание схемы установки описывается в инструкции от производителя.

Чаще других в квартирах устанавливаются угловые модели.  Они экономят пространство в комнате. По своей стоимости многие из них доступны среднему покупателю.

Ровность поверхности стен легко установить: проверяется совпадение расстояния между стенами на любой высоте от пола. Неровность приведет к перекосу конструкции и появлению течи в щелях между боковой панелью кабины и стенками комнаты. Если же стены не ровные, то плотное прижатие рамки заставит конструкцию деформироваться, двери не будут становиться на свое место.

Установка душевых кабин проводится на месте с определенными условиями:

  • кабина должна быть рядом с вентиляционной вытяжкой;
  • оснащение кабины заземлением, поскольку дополнительные опции работают от электричества.
  • Сливная система для кабины
  • Установка поддона
  • Обработка места соединения отверстия слива и трубы сифона
  • Подсоединение сифона к отверстию слива
  • Подсоединение гофры и отверстия входа в канализацию

Без сборки и укрепления положения поддона подсоединения к канализации не проводится. Процедура проводится поэтапно.

  • Горизонтальное положение поддона проверяется при помощи строительного уровня.
  • Положение его укрепляется специальным каркасом. Регулируемыми ножками выставляется высота днища.
  • По отношению к стене днище выставляется под углом 90о. Если угол не будет выдержан, то поддон не будет плотно установлен к стене. Все эти погрешности приводят к течи воды на полу во время купания.

Подсоединение начинается после того как конструкция поддона полностью собрана.

  • Поддон устанавливается на бок для удобства работы с ним.
  • Сливное отверстие с тыльной стороны поддона со сливным коленом. Дальше идет гофра. С ее помощью кабина соединяется с трубой канализации.
  • Свободным концом гофра вставляется во вход канализации.
  • Днище возвращается в горизонтальное положение, устанавливается на ножки.

Под кабину готовится идеальное ровное основание (пол) и стены перпендикулярные напольному покрытию.

Собранный слив необходимо проверять на течь до полной установки всей конструкции кабины. В таком состоянии устранить протекание будет проще.

Ножками регулируется высота поддона так, чтобы было место для его слива

Для создания качественного подключения к системе подачи воды приобретаются водопроводные трубы и фитинги как элементы соединения. Места соединений обрабатываются герметиком.

Подсоединение выполняется с соблюдением строгих правил:

  • Для труб водопровода прокладывается дорога по стенам, по плинтусу или они прячутся в штробах стен.
  • Подача воды проводится из-под раковины в комнате.
  • На трубу подачи воды монтируется фильтр.

Схематическое изображение сборки и монтажа душевой конструкции

  • Закрывается подача воды на общем стояке. Если открываются краны горячей и холодной воды при этом, в системе падает давление.
  • Чтобы демонтировать старый душ достаточно ослабить крепежи. Работы проводятся плоскогубцами.
  • Убирается старая муфта. Соединение всех кусков труб проводится компрессионными фитингами.
  • Соединительные фитинги обрабатываются машинным маслом или смазкой. При помощи плоскогубец ввинчиваются фитинги.

Под винты на стене проводится монтаж анкеров.

  • Между собой шланги соединяются переходными фитингами. Гибкие шланги зажимаются соединениями.
  • Кабина крепится на стену сверху, используются анкера. Патрубки водопровода крепятся на панель с внутренней стороны. Для декора используются специальные тарелки.
  • Открывается подача воды в центральной трубе для проверки работоспособности системы, для просмотра мест соединения на герметичность. После этого крепится фурнитура.
  • По инструкции от производителя герметиком и с прокладками закрепляются стенки.

Монтаж двери душевой кабины

На края надевается силиконовый уплотнитель, устанавливаются ролики. Верхние направляются вертикально, а нижние можно оттягивать при монтаже

После установки двери важно настроить их положение, они не должны пропускать воду
