Как установить вытяжку над газовой плитой: пошаговый инструктаж по монтажу

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Выполнение сверлильных работ

С помощью перфоратора следует произвести отверстия на предварительно размеченных местах. Также следует сделать и отверстия под крепление решетки. Для выполнения работ по креплению вытяжки потребуется сверло диаметром 8 мм. Готовое отверстие «заколачивается» дюбелем 50-кой, в который и вкручиваются саморезы 50 мм. Для крепления решетки используется сверло меньшим диаметром, и, соответственно, меньшие крепежные элементы: 6-миллиметровые будут в самый раз. После установки крепежных элементов выполняется фиксация самой решетки. Как правило, вентиляционная решетка фиксируется с помощью четырех саморезов.

Вытяжка на кухне: задачи и варианты решения

Вытяжка на кухне предназначена для удаления запахов, паров, копоти и углекислого газа, который образуется в процессе готовки. В данном случае многое зависит и от плиты, и от возможностей помещения. Вытяжная вентиляция на кухне в частном доме хорошо работает при наличии вытяжного зонта, который располагается непосредственно над плитой. Кроме того, если на кухне установлен гриль или эта функция предусмотрена у плиты или духового шкафа, вытяжной зонт избавит Вас от лишних проветриваний и угроз возгорания.

Размер зонта стоит подбирать исходя из параметров плиты – зонт должен быть шире минимум на 10 см. Зонт должен располагаться на высоте 0,7–1 м от плиты.

Вентиляция на кухне должна обеспечивать полный воздухообмен минимум раз в сутки, минимум 50 кубометров воздуха. Если Вы хотите сделать кухонную вытяжку в частном доме своими руками, убедитесь, что для работы вытяжного зонта есть отдельная розетка, затем устройте отверстия под крепления, установите дюбели или саморезы и проведите монтаж зонта. Вентиляционная труба от зонта проходит через стену или потолок до общей шахты, рекомендуется использовать гофрированные трубы. Вытяжка для газовой плиты в частном доме может быть соединена с воздуховыводящим каналом котельной или дымоходом камина или оснащена отдельной трубой – не уже 12 см.

Установка наклонной вытяжки Weissgauff без отвода

Вариант установки наклонной вытяжки без отвода правильно называется режим фильтрации с внутренней рециркуляцией или закрытый режим.

Разметка

Установка наклонной вытяжки Weissgauff проводится на четыре шурупа. В корпусе вытяжки есть отверстия для навешивания. Отверстия имеют не только каплевидную форму, но и специальный замок, фиксирующий головки шурупа из корпуса вытяжки.


монтажное отверстие вытяжки с защелкой

Чтобы повесить вытяжку правильно нужно сделать шаблон разметки. Шаблон разметки есть в паспорте вытяжки.

Так как вытяжка монтируется без отвода, то достаточно четырёх отверстия для крепления самой вытяжки.

Если вверху вытяжки нет навесного шкафа, то понадобятся два отверстия для крепления короба вытяжки. В комплекте к вытяжке идут: 6 распорных дюбеля d=6 мм и 6 отличных хромированных шурупа длинной 40 мм.

Обратите внимание, чтобы в местах сверления отверстий для крепежа, не проходила скрытая электропроводка кухни. Если есть сомнения по электропроводке, отключите электрическую группу кухни, а дрель подключите от электрощита

Статья по теме:Уборка кухни без химии — советы по экологической уборке кухни

Вот шаблон разметки для вытяжки.

Далее всё несложно:

Определите нижний уровень установки вытяжки (L). Он не может быть ниже 350 мм для электрической плиты (панели) и 550 мм для казовой плиты (панели);

Определите и нарисуйте на стене центральную ось подвеса вытяжки;

Перенесите шаблон разметки на стену, учитывая низ и центральную ось. Уровнем проверьте горизонтальность разметки;

Далее сверлим отверстия в стене. Если на стене уложена плитка, то сначала отверстия в плитке просверлите простым сверлом или сверлом для керамики в режиме «без ударного сверления». Бетонную и кирпичную стену сверлим перфоратором. Диаметр сверла d= 6 мм;

«Продуйте» просверленные отверстия от пыли и вставьте в них распорный дюбель. Для упрощения вворачивания смажьте шуруп мылом;

Вворачиваете шуруп не до конца. Оставьте 7 мм не ввернутым;

Проверьте, чтобы в корпусе вытяжки ничего не осталось. Навесьте вытяжку на четыре ввернутых шурупа;

Откройте стеклянную дверцу вытяжки. Снимите жировой фильтр. Доверните шурупы крепежа и защёлкните замки;

Выпил в шкафу

Если над вытяжкой будет висеть кухонный шкаф, нужно сделать в нём отверстия под короб. Размер короба вы найдете в паспорте. Для вытяжки Weissgauff, размер короба 218×160 мм.

Выпиливается отверстие электрическим лобзиком. Чтобы начать выпил нужно сделать разметку и просверлить первое отверстие, чтобы вставить пилку лобзика.

На вывод вытяжки ставим переходник (он в комплекте).


ставим переходник

Вешаем шкаф на место.

Устанавливаем на вытяжку вентиляционный отвод (его нужно покупать отдельно d=100 мм, L= 500 мм) и закрываем его декоративным коробом. Он защёлкивается на корпусе вытяжки.

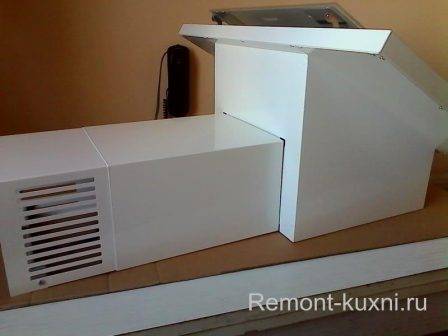

как ставить декоративный короб

Регулируя длину декоративного короба, добиваемся, чтобы решетка на коробе торчала из навесного шкафа.

На коробе есть планка для крепления короба к стене. Если хотите прикрепить короб к стене, разметьте отверстия. Далее поверните планку и просверлите отверстия в стене. Вставьте дюбеля и закрепите короб.


телескопический короб, планка его крепления к стене

Если короб проходит через навесной шкаф, достаточно закрепить его к шкафу.

Статья по теме:Варочные панели на две конфорки: зачем нужна двухконфорочная варочная панель

1 Основные достоинства конструкции

Квартирные кухни имеют малые размеры, пространства для свободного передвижения не хватает. Проблему решает монтаж системы внутрь одного из кухонных, навесных шкафов. Через него проходит воздуховод, перетекающий плавно в вентиляционное отверстие на стене, при этом хранить вещи внутри шкафчика с трубой реально.

Схема работы

Вытяжки в шкаф для домашнего быта обладают этими преимуществами:

  • эстетическая привлекательность, дополнение дизайнерского исполнения кухонного пространства;
  • экономия пространственного ресурса кухонной комнаты;
  • все трубы конструкции скрываются полностью;
  • крепление надежное, практичное, удобное;
  • фильтры находятся снаружи, за жироулавливательной сеткой, что позволяет легкость их смены;
  • гарантия качества работы системы;
  • простота ухода за механизмом;
  • полная безопасность представленного вида механизма;
  • возможность установки над газовыми плитами, варочными поверхностями.

Подготовка отверстия вентиляционной шахты

Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.

В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.

В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).

Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.

При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах – это прямой путь к появлению этой самой плесени и грибков.

К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.


Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Условия расположения вытяжки

Главным параметром расположения установки является расстояние от плиты до вытяжки. Перед тем, как повесить устройство, необходимо определится на какой высоте вешать вытяжку. Обычно, рекомендуемая высота установки вытяжки указана в инструкции на оборудование, и эти рекомендации надо выполнять. В случае, когда инструкции нет, оптимальная высота над газовой плитой определяется с учетом некоторых условий.


Учитывайте, что высота вытяжки над плитой напрямую зависит от типа последней. Если ваша плита электрическая, то допускается расположение вытяжки на высоте от 65 см. Если газовая, то безопаснее будет расположить ее на высоте 75 см

Расстояние между низом вытяжки и плитой определяется следующими основными условиями:

  • безопасность обуславливает минимально допустимое расстояние между открытым пламенем и пластиком, для исключения самовозгорания (безопасное расстояние – не менее 65-70 см);
  • нижний предел опускания вытяжки определяется удобством хозяйки при готовке пищи – она должна иметь свободный доступ к самым большим кастрюлям;
  • верхний уровень высоты определяется возможностью вытяжки затянуть воздух из нижних самых загрязненных слоев.

В целом, нормальной считается высота, на какой можно вешать вытяжку, в пределах 70-90 см. Но для оптимизации работы оборудования следует уточнить эту величину. Прежде всего, следует обеспечить удобство повару, а значит учесть его рост. Если человек имеет высокий рост, то размеры рабочего участка следует увеличить до максимума, а для этого нужна вытяжка с наибольшей мощностью.

Проведение замеров и расчетов

Как видно, учесть все факторы и провести точный расчёт достаточно сложно. Но нужно постараться, чтобы не жалеть о приобретении прибора, который не справляется с возложенными на него задачами.

Существуют критерии, разработанные производителями:

  • Прибор с производительностью от 200 до 300 куб. м/час подойдёт для тех, кто готовит немного или кухня небольших размеров. То есть постоянно используется 1-2 конфорки.
  • Вытяжка с производительностью от 300 до 400 куб. м/час рекомендуется для семей из 3-4 человек, или для кухни средних размеров, а так же там, где ежедневно пользуются 2-3 конфорками.
  • Прибор с производительностью 500-600 куб. м/час очистит воздух в большой кухне, покроет потребности многодетной семьи. Такая вытяжка будет незаменимой, если плита активно используется ежедневно и включены все конфорки (их может быть 5-6).

Для ориентировочных показателей можно использовать специальные таблицы или данные от производителей.

Для быстрого расчёта производительности используют два значения, площадь кухни и высоту потолков. Эти приблизительные данные можно умножить на коэффициент плиты

Если у кухни нестандартные размеры или её площадь не превышает 40 куб. м, то рассчитать эту величину для конкретного помещения просто перемножив длину кухни на ее ширину и на высоту потолков. Полученный результат нужно умножить на 10 или 12

Числа 10 или 12 – это неизменные коэффициенты, основанные на санитарных нормах. Они означают, что воздух должен очищаться каждые 5 минут, то есть 10-12 раз в час. Поэтому производительность превышает объём кухни минимум в 10-12 раз.

Иногда этот коэффициент повышается из-за частоты включения и особенностей используемой плиты. Например, для газовой плиты с большими конфорками, которые включают каждый день, это число может достигать 20. Для электрической плиты можно приметь коэффициент 15.

Если плита нестандартная и готовят ежедневно, то для расчёта производительности стоит использовать дополнительные коэффициенты для этажности, для плиты, для курящих. Но не следует приобретать устройство с большим запасом мощности

Например, длина и ширина кухни составляют 2 и 3 м соответственно, а высота потолков 2,5 м.

Поэтому, ориентировочная производительность будет составлять: 2 * 3 * 2,5 * 10 = 150 куб. м/час.

Это показатель можно умножить на коэффициент этажности 1,3. Он соответствует санитарным нормам.

Если на кухне кто-то курит, то к производительности прибавляется ещё 15% на каждого курящего от общего числа.

Полученные данные верны для замкнутых помещений. Если кухня не закрывается дверью, а отделена от других комнат проходом, то следует прибавить ещё 30% от полученной мощности.

У нас на сайте есть подробные инструкции по расчету вытяжки для кухни.

Следующим показателем считается рост повара

Очень важно, чтобы вытяжка не задевала голову и не мешала дотягиваться до дальних конфорок или ставить большие кастрюли

Поэтому перед покупкой и монтажом сделайте замеры и смоделируйте процесс работы за плитой. Чтобы не допустить ошибок при проведении замеров помните, что наклонную вытяжку измерять следует от самой нижней точки до конфорок.

Все прямые вытяжки (купольные или встроенные) следует измерять от фильтров до поверхности плиты.

Наклонные вытяжки специалисты рекомендуют выбирать для электронных, галогенных и индукционных плит. Они не требуют много места и отлично справляются с очищением воздуха

Также следует учесть и длину вытяжки. Определите, на сколько она будет выступать вперёд над варочной поверхностью, насколько будет удобно готовить и заменять угольные и жировые фильтры, а также мыть плиту и дотягиваться до дальних конфорок.

Все описанные факторы, влияющие на расстояние, должны быть согласованы. Иначе есть риск того, что вытяжка не будет справляться со своими задачами. Даже самое мощное устройство, установленное слишком высоко, не справится со всеми примесями в воздухе. Или же копоть, осевшая на нижней части слишком низко установленной вытяжки, может воспламениться.

Грамотный выбор высоты установки продлит срок службы вытяжки, позволит устройству работать на полную силу с минимальными затратами. В худшем случае прибор может не справляться со своими функциями или просто сгореть.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта “пушка” не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот “поворот”. Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее “дупло” под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Высота над поверхностью плиты

Как указывалось выше, существуют горизонтальные и наклонные вытяжки. При установке вытяжки над газовой или другой плитой следует учитывать специфику устанавливаемого оборудования, а также информацию, содержащуюся в прилагаемых к нему инструкциях. Рекомендуемое расстояние между вытяжкой и плитой может разниться в зависимости от модели и её параметров. Рассмотрим особенности наклонных и горизонтальных изделий.

Оборудование наклонного типа

Считается, что наклонное расположение горловины вытяжной системы повышает эффективность её работы. Кроме того, у данных моделей удобнее извлекать фильтры для очистки или замены. Устанавливать такую систему нужно ниже, чем горизонтальную. Высота установки считается от поверхности плиты до нижнего края наклонной горловины устройства. Каких-то единых стандартов, норм и требований по установке не существует, в этом вопросе в основном руководствуются рекомендациями производителей оборудования. Обычно рекомендуется установить устройство на высоте примерно в 60 см независимо от типа плиты, т.к. из-за наклонной горловины эта техника в меньшей степени подвержена воздействию тепла от варочной поверхности.

Горизонтальные системы

Техника такого типа является наиболее распространённой. Чаще всего производители рекомендуют её устанавливать на высоте примерно в 80 см, но это не является общим стандартом. Так, есть более мощные и менее мощные модели. Менее мощные приходится устанавливать ниже, в противном случае они не слишком эффективно удаляют насыщенный паром и разными веществами воздух. При этом слишком низкое расположение создаёт неудобства при готовке и может привести к возгоранию отложений на фильтре устройства, к тому же низко расположенные системы быстрее изнашиваются из-за термического воздействия.

Прокладка воздуховодов

Труба воздуховода может быть из гофрированного пластика, стали или алюминия. Эти материалы имеют разные характеристики. Самый распространенный – алюминий. Он достаточно прочный и не такой дорогой, как сталь.

Воздуховод надевают на выступающий раструб вытяжного агрегата и затягивают хомутом. Аналогично гофру крепят к трубе с системой клапанов. К стене гофру прихватывают в нескольких местах хомутом и дюбелями и закрывают навесным шкафом или кожухом.

Если для маскировки воздуховода нет кожуха в комплекте с вытяжкой и не предусмотрен навесной шкаф, используют специальную пластиковую трубу прямоугольного сечения или устанавливают гипсокартонный короб. Главное условие: короб должен выдерживать нагрузку собственного веса и веса воздуховода.

Алгоритм работы по установке воздуховода:

  1. Выполняют разметку положения всех элементов конструкции вплоть до точек крепления.
  2. В стене высверливают отверстия и крепят подвесы.
  3. Устанавливают элементы воздуховода.
  4. Герметизируют стыки.
  5. Трубу крепят к стене и соединяют с системой.

Практичное решение – укутать воздуховод слоем шумоизоляционного материала перед тем, как скрыть его за стенками короба.

Установка стенового типа

Рекомендуем ознакомиться: Проверка дымоходов и вентиляционных каналов

  1. С помощью рулетки измеряется расстояние между крепёжными отверстиями вытяжки, и их положение переносится на стенку. Обычно фиксация происходит на четырёх саморезах, одна пара служит для навешивания устройства, а вторая жёстко прижимает конструкцию к стене.
  2. В середину вытяжки устанавливается переходник, идущий в комплекте, предназначенный для подключения воздуховода. Прикручивается он четырьмя винтами.
  3. С помощью перфоратора высверливаются отверстия в стене, в которые устанавливаются дюбели.
  4. В верхний ряд вкручиваются крючки, обычно это саморезы с широкой шляпкой.
  5. На эти крючки через специальные отверстия вешается купольный корпус вытяжки.
  6. В оставшиеся два отверстия вставляются саморезы, и вся конструкция притягивается к стене.
  7. Подключается электрика. Следует отметить, что на этом этапе следует не забыть обесточить электрическую линию, с которой соединяется вытяжная техника.
  8. Проверяется правильность подключения, например, путём включения подсветки вытяжки.
  9. К переходнику вытяжки подключается гофрированная трубка и прижимается хомутом.
  10. Обратный конец присоединяется к вентиляционному каналу и также сдавливается хомутом.
  11. В случае необходимости стыки замазываются герметиком.
  12. На последнем этапе надевается декоративная накладка П-образной формы, закрывающая вентиляционный канал.

Аналогично можно повесить и подвесную конструкцию. Единственное отличие от стеновой конструкции в том, что в ней предусмотренные крепления располагаются не сзади купола, а в верхней его части. На потолок устанавливается базовая платформа, к которой крепятся тросики. На них в дальнейшем необходимо повесить вытяжку. Для этого тросики продеваются в ушки, расположенные на устройстве, и крепко притягиваются.

Куда и как следует выводить воздуховод

Довольно часто, особенно в условиях квартир, воздуховоды от вытяжки на кухне подключаются к системе вентиляции дома, которая обеспечивает естественную циркуляцию воздуха. На самом деле, это неправильный подход, поскольку он делает вытяжку неэффективной из-за того, что большая часть решетки перекрывается воздуховодом.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Из-за этого, естественная циркуляция воздуха также пострадает. Поэтому наиболее оптимальным считается вариант, когда вытяжка подключается к отдельному вентиляционному каналу с помощью вентиляционной решетки, представленной на изображении выше.

Как вывести на улицу

Один из примеров установки вытяжки на кухне с выводом воздуха через стену

Имеет смысл остановить свой выбор именно на таком варианте, проделав отверстие в стене, чтобы воздуховод выходил наружу. Конечно, пробить отверстие в несущей стене, толщина которой может составлять полметра, а то и больше, достаточно сложно, но допустимо, тем более что в наше время имеется такой инструмент.

Воздуховод выводится наружу и закрывается с улицы вентиляционной решеткой. Все свободное пространство между стеной и воздуховодом тщательно заделывается. Его можно замазать раствором или запенить монтажной пеной, что более актуально в наше время.

Так выглядит обратный или антивозвратный клапан для воздуховодов

В случае появления обратной тяги, что бывает очень часто, вентиляционные решетки оборудуются обратным клапаном, который закрывается, если вытяжка не работает. Это ограничивает приток холодного воздуха в помещение. Особенно это актуально для холодного времени года. В летний период, наоборот, каждому хочется, чтобы в жилище было как можно больше свежего воздуха. Если обратного клапана не устанавливать, то в помещение будут попадать посторонние запахи из системы вентиляции. Как правило, это касается систем вентиляции многоэтажных домов.

Вывод кухонной вытяжки на улицу вместо общедомового вентканала

Watch this video on YouTube

Обеспечение естественной вентиляции

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Чтобы вытяжка не оказывала негативного влияния на естественный процесс вентиляции, можно собрать систему, с помощью тройника и обратного клапана. Обратный клапан следует установить таким образом, чтобы он закрывался при работе вытяжки и открывался под естественным потоком воздуха из помещения. Такая работа обеспечивается за счет несильной пружины, размещенной в самом клапане. Единственная проблема такой системы заключается в ее непривлекательном внешнем виде. Но это совсем не проблема, если ее можно разместить внутри навесного шкафа, тщательно замаскировав, тем более что занимает она не так уж и много места.
