Подбор по выпуску
Кроме параметров манжеты нужно учесть особенности размеров прибора, форму выпуска. Она бывает трех видов:
- Косая;
- Вертикальная;
- Горизонтальная.
Вертикальное решение редко используется в санузлах на территории РФ, из-за того, что нахождение коалиционных линий над полом мешает подобному устройству. Вертикальный выпуск предполагает, что слив оборудован в одной плоскости с напольной плиткой, а сами трубы располагаются в перекрытии или под полом.
Если реален монтаж модели с вертикальным впуском, то имеет смысл задействовать прямую короткую манжету из пластика (в форме цилиндра). Сложные дополнения или эксцентрики не понадобятся, из-за расположения унитаза с вертикальным выпуском – он располагается над канализационным сливом.
Манжета нужна для герметизации стыков и их маскировки. Если соединение располагается на виду, то лучше подобрать модель под цвет унитаза, если внутри сантехники – экстерьерный вид особой роли не играет.
Альтернативный тип выпуска – горизонтальный. Он используется чаще и считается составным элементом унитаза, направленной перпендикулярно стене. Лучше, когда он находится прямо напротив впуска слива. Тогда подойдет гладкая пластиковая манжета малой длины или модель с 2 цилиндрами по концам и гофрированной серединой.
В старых строениях, где трубы давно не менялись, пригодится резиновая деталь для маленького унитаза (она соединяет чугунные трубы). Когда оси ввода-вывода не совпадают, используется эксцентрик (гладкий или с гофрированной трубой).
Если до трубы остается значительное расстояние, иногда монтируют гофру, растянув ее до нужного размера, и эксцентрик (для защищенности стыков).
Устройство может встать как нужно – напротив канализационного впуска, но впуск не подходит по окружности. Тут нужно купить короткую пластиковую гофру конусной формы. У нее не одинаковые диаметры с обеих сторон. Например, к впуску сантехники она крепится с D80 мм, а к сливу – с D110 мм. Вообще, при подсоединении унитаза с горизонтальным выпуском требуются разные типы манжет.
Последний вид выпуска – косой. Он также подрубается по-разному (зависит от места нахождения относительно сливного выреза под канализацию). Выпуск направляется под углом в 45 градусов и, значит, сантехника устанавливается рядом с трубой так, чтобы она была немного ниже по уровню.
Если выход-вход находятся на одной линии, понадобится унитаз с горизонтальным выпуском. При подсоединении косого выпуска подойдут короткие цилиндрические модели из пластика, если сантехника устанавливается рядом с трубой. Длинные варианты с гофрой нужны, когда объект находится на отдалении от слива канализации. Резиновая деталь используется только для соединения чугунных труб.
Как заменить прокладку
Демонтаж бачка
Итак, если вы обнаружили, что прокладка износилась и требует замены, не следует спешить с вызовом мастера, ее легко можно поменять самостоятельно.
Замену начинают с демонтажа бачка:
- Перекрывают подачу воды к сливному бачку унитаза.
- Сливают с него всю воду и выбирают со дна остатки воды, поскольку при снятии остатки попросту выльются на пол.
- Отсоединяют от бачка патрубок подачи воды.
Отсоединение патрубка подачи воды от бачка унитаза
Откручивают винты со шпилек бачка, притягивающих его к унитазу.
Отсоединение бачка от унитаза посредством откручивания винтов от шпилек
- По необходимости откручивают арматуру бачка.
- Снимают бачок с унитаза и извлекают прокладку.
Далее нужно осмотреть прокладку и убедиться, что проблема была именно в ней. Об этом могут сигнализировать ее неправильная форма, наличие трещин и прочие свидетельства износа.
Замена прокладки и монтаж бачка
После приобретения по образцу новой аналогичной прокладки переходят к ее монтажу:
- Места на бачке и унитазе, где стояла прежняя манжета, тщательно очищают от грязи и возможных известковых отложений, а также насухо вытирают.
- Надевают прокладку на седельное место на бачке или унитазе в зависимости от типа сантехники и уплотнителя.

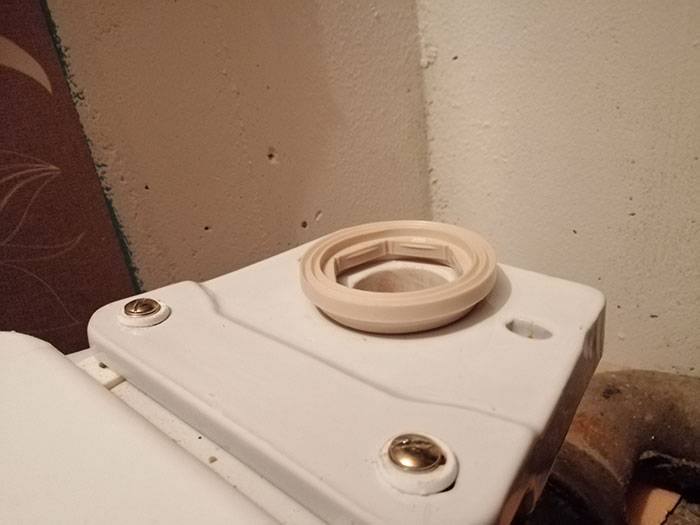

Надевание новой прокладки на бачок
Устанавливают бачок на место, при этом следят, чтобы уплотнительная манжета не «съехала».
Надевание бачка на унитаз с новой прокладкой
Притягивают бачок к унитазу, накручивая винты на шпильки. Винты следует затягивать равномерно, иначе, затянув до упора один из винтов сразу, есть риск перекоса прокладки и ее частичного смещения с седельного места. Затягивать винты необходимо крепко. Если прокладка толстая, при затяжке можно даже слегка надавить на бачок сверху вниз и затянуть винты потуже. Так вы сможете избежать неплотности в месте прилегания бачка к унитазу и подкапывания воды.
Притягивание бачка к унитазу при помощи винтов
- По необходимости устанавливают на место арматуру.
- Подсоединяют патрубок подачи воды к бачку и выполняют пробный пуск, контролируя, чтобы нигде не было течи.
Возможно, через пару дней потребуется подтянуть винты на шпильках, поскольку толстая прокладка под тяжестью бачка может усесться.
Таким образом, мы обозначили виды прокладок в месте соединения бачка с унитазом, порекомендовали, как и какие из них лучше в той или иной ситуации, разобрались, как можно заменить уплотнитель своими руками. Не смотря на все это, советуем вам все же выполнить гидроизоляцию пола в туалете и ванной, и спать спокойно, не боясь, что вы затопите соседей снизу. Качественных вам ремонтов!
← Выбор и укладка геотекстиля для дренажной системы своими руками
Зачем нужен калибратор для труб и как его использовать →
Как подобрать подходящую модель
Круглая прокладка
При большом разнообразии сантехнических прокладок под бачок унитаза, изготовленных из разных материалов, специалисты советуют остановить выбор на резиновых и силиконовых уплотнителях, так как фторопластовые и паронитовые применяются в радиаторах и смесителях.
С формой тоже не всё так просто. Бывают конусные манжеты, трапециевидные прокладки, овальные вкладки и круглые детали. Прочность зависит от изготовителя. Отечественные изделия имеют довольно низкое качество. Импортный товар служит дольше, но цена его на порядок выше.
Самая распространённая форма – утолщённая круглая. Обычно изготовляется из резины, цвет белый или чёрный. Иногда недобросовестные производители в дешёвых моделях приборов устанавливают поролоновые подделки. Срок службы не более 3 дней, поэтому сразу же рекомендуется их замена на резиновое или силиконовое кольцо.
Овальные прокладки встречаются в моделях старых советских унитазов. При их установке приходилось прикладывать довольно большое усилие, зато качественная прессованная резина имела высокие показатели надёжности.
Трапециевидные вставки встречаются довольно редко. Основной минус – крепёж бачка на 3 или 4 винтах.
Универсальная – современная конфигурация. По внешней стороне изделие имеет круглую форму, внутреннее сечение выполнено в виде шестиугольника правильной формы. Рабочая зона оснащается несколькими кольцами или волнами, которые обеспечивают лучшую герметичность. Прокладка легко устанавливается и имеет высокую функциональную надёжность. Маркировка изделий: М60, КК100.
Предназначение и замена прокладки между бачком и унитазом
Одной из основных причин протечки унитазов является нарушение целостности или выход из строя уплотнительных прокладок, которые размещаются между бачком и чашей унитаза. Они могут иметь разную форму в зависимости от типа механизма и способа подсоединения.
Существует несколько типов размещения бачков относительно чаши унитаза. Однако при любом креплении используются специальные уплотнительные прокладки между бачком и унитазом для предотвращения протечек воды.
Крепление на полочке унитаза
На данный момент это один из наиболее распространенных типов креплений. Его основным преимуществом является компактность конструкции и надежность всех соединений. Недостатком можно считать низкий напор. Для того чтобы полностью удалить все продукты жизнедеятельности из чаши используется слишком большой объем воды.
- Корпус
- Крышка
- Кнопка спуска воды
- Плоскость крепления унитаза
- Крепежный элемент (винт)
- Труба перелива воды
- Поплавковый клапан
- Скрутка поплавкового клапана
- Поплавок
- Тяга
- Вертикальный спускной клапан с седлом
- Фиксирующая прокладка на стыке унитаза с бачком
- Шланг подводки воды.
Гитаровидная, круглая и накладная.
Для их замены следует предпринять следующие действия:
- Перекрывается и отсоединяется шланг подачи воды
- Из бачка полностью сливается вода, а сам он отсоединяется от основания — чаши. Для этого следует открутить сквозные винты соединяющие оба элеиента.
У старых моделей винты крепления сделаны не из прочного полимера, а из металла, поэтому они гарантированно заржавели. Не следует пытаться открутить их силой, фарфор довольно хрупкий материал и может лопнуть. Более целесообразно обработать винты специальной жидкостью типа WD-40 или ее аналогом.
Уплотнитель останется на чаше, ее необходимо удалить и заменить новой. Для лучшего эффекта герметизации соединения на основание под прокладку можно нанести слой силикона. Это закрепит прокладку на месте и не даст ей изменить положение во время монтажа бачка. Возможен монтаж методом накладки на бачок или размещением в специальной выемке на чаше.
В зависимости от модели изделия может присутствовать еще одна прокладка под унитаз между чашей и бачком. Ее функция состоит не в герметизации соединения, а в амортизации мест соприкосновения двух элементов. Учитывая, что фаянс и фарфор, из которых изготавливаются унитазы, довольно хрупкие материалы данная прокладка устраняет контакт между ними, сводя к минимуму риск повреждения.
Некоторые производители кардинально решили проблему протекающих прокладок для бачка унитаза, создав моноблок, у которого сливной бачок составляет единое целое с чашей. Эксплуатация такого приспособления ничем н6е отличается от классических моделей, но его стоимость значительно превышает обычные изделия.
Крепление отдельно стоящего бачка
- Корпус
- Крышка
- Рычаг спуска воды
- Смывная труба (усиливающая напор воды)
- Муфта, фиксирующая трубу у бачка
- Переходник прокладка под унитаз
- Поплавковый клапан
- Скрутка поплавкового клапана
- Поплавок
- Тяга
- Вертикальный спускной клапан с седлом
- Труба подачи воды через поплавковый клапан
- Шланг поступления воды.
Сливная труба крепится к унитазу и может герметизироваться двумя способами в зависимости от типа горловины чаши.
Обычно на горловине имеется расширение, которое используется для более надежного и герметичного крепления накидной ступенчатой манжеты. Позади этого расширения рекомендуется установить уплотнительную прокладку. Поверхность соприкосновения уплотнительной прокладки и внутренней стороны манжеты можно дополнительно обработать силиконом для улучшения герметизации.
Второй тип уплотнения это переходные лепестковые манжеты. Они представляют собой изделия из эластичной резины внешняя сторона которой, по диаметру чуть больше чем горловина чаши, а внутреннее отверстие соответствует диаметру смывной трубы. При монтаже элементов все контактирующие поверхности смазываются силиконом либо другим герметиком с аналогичными свойствами. Устанавливается лепестковая манжета внутрь горловины чаши, при этом необходимость в дополнительной уплотнительной прокладке исчезает.
Ремонт и устранение течей между бачком и унитазом процесс не сложный и вполне может быть проведен собственными силами. Главное при выборе уплотнителей не ошибиться с внутренними и внешними диаметрами изделия. Поэтому при их покупке необходимо взять для образца старую прокладку.
(голосов: 1. среднее: 5,00 из 5)
Как поменять прокладку между унитазом и бачком
Установка прокладки между бачком и унитазом предполагает снятие с него сливного бачка. Вся процедура состоит из нескольких этапов:
- Перекрывается подача воды к унитазу.
- Снимается крышка.
- Из бачка сливается вся вода. Дно желательно осушить при помощи полотенца.
- Внутри бачка необходимо отсоединить патрубок подачи воды.
- Далее выкручивается контргайка, удерживающая сифон внутри бачка унитаза.
- Выкручиваются болты, которыми бачок крепится к унитазу.
- Бачок аккуратно снимается со своего места.
На старых унитазах болты, соединяющие унитаз и бачок, могут быть изготовлены из металла. В отличие от полимерных шпилек, которые используются на более современных сантехнических приборах, металл постепенно покрывается коррозией. Иногда доходит до того, что выкрутить заржавевшие болты просто невозможно. В таких случаях рекомендуется воспользоваться жидкостью WD-40, которой следует забрызгать болты. Еще более впечатляющие результаты достигаются применением керосина.
Когда бачок с унитаза снят, дальнейшая замена прокладки предусматривает выполнение следующих действий:
- Удаляется старая манжета.
- Перед тем, как поставить прокладку, необходимо подготовить место ее установки. На унитазе и на бачке установочное место очищается от грязи и прочих отложений, высушивается при помощи ветоши.
- Новая прокладка устанавливается на место прежней.
- Чтобы добиться максимальной герметичности, рекомендуется смазать поверхность установленной прокладки силиконовым герметиком.
- Бачок устанавливается на свое прежнее место и фиксируется винтами. Винты следует затягивать очень аккуратно, чтобы не повредить унитаз. Один из болтов затягивается лишь на несколько оборотов, после чего так же затягивается второй болт. Если выполнить плотную затяжку только одного болта, то установленная прокладка может перекоситься или лопнет бачок.
- Производится подсоединение внутренней арматуры сливного бачка, которая фиксируется контргайкой.
- Шланг подвода воды также подсоединяется к бачку, но вода не открывается.
- Спустя 2 часа, необходимые для застывания силиконового герметика, если таковой использовался, открывается поддача воды в бачок. Производится проверка на предмет отсутствия внешней течи бачка.
Как видите, замена изношенного уплотнителя между бачком и унитазом особой сложности не представляет. Вся работа может быть выполнена самостоятельно, с минимальным применением сантехнических инструментов. Регулярно проводите осмотр унитаза, чтобы своевременно определить наличие проблемы. Тогда и ущерб от возникновения течи будет сведен к минимуму.
Причины поломки
- Вода поступает в устройство непрерывно. Это происходит из-за перекоса поплавкового рычага или неправильной работы поплавкового клапана.
- Мембрана в сифоне повреждена.
- Груша из резины потеряла упругость.
- На седле (лепестке), на которое устанавливается груша, образовался налет извести или появилась коррозия.
- Гайка для закрепления перелива повреждена.
- Подтекает манжета в месте соединения унитаза и объема жидкости.
- Резиновые прокладки вышли из строя.
- В сливном бачке образовались трещины.
- Запорный клапан имеет дефекты.
- Произошло смещение регулятора, который контролирует высоту кнопки сливного объема.
- Произошли поломки в креплении арматуры.
Причин приведено много. Перед тем как устранить течь, выясняют, почему произошла поломка, и предпринимают действия по ремонту.
Это интересно: Сиденья для унитаза: как подобрать по размеру?
Как заменить
Вариантов замены существует два:
- Вызвать сантехника.
- Заменить самому.
Первый способ хорош тем, что не надо искать прокладку, разбирать унитаз, конструкция которого неизвестна. Кроме этого необходимо иметь минимальный набор инструментов.
Второй способ выгоднее в плане экономии денег. Но здесь надо иметь хотя бы небольшой опыт и необходимые инструменты.
Демонтаж бачка
Демонтаж бачка начинается с отключения воды в водопроводной системе. Для этого необходимо перекрыть вентиль. После этого необходимо отсоединить гибкий шланг. Чтобы не отвинтить шланг вместе с финтингом нужны два разводных ключа. В большинстве моделей бачок привинчен двумя болтами., но есть модели на три и даже четыре болта. Если гайки не заржавели, то проблем не будет. Если болты покрыла ржавчина, применяют болгарку. После этого аккуратно снять бачок.
Замена прокладки
После снятия бачка необходимо удалить резиновую прокладку и установить на её место новую. Потом необходимо соединить бачок с унитазом. Предварительно убедитесь, что под шляпками болтов имеются резиновые прокладки.
Стягивать болты необходимо гаечным ключом, закручивая каждый болт по очереди на определённое число оборотов. Необходимо следить за силой затяжки, чтобы керамика не треснула.
На полочке
Есть несколько конструктивных особенностей крепления бачка. Это специальная полочка, которая выносится за его корпус. Для обеспечения герметичности применяются круглые или овальные прокладки. От качества прокладок зависит герметизация соединения
Во время монтажа необходимо обращать внимание на плотный контакт плоскости прокладки к унитазу и бачку. При затяжке болтов главное не переусердствовать
Помните, что керамика хрупкий материал.
В конструкциях унитазов применяются три вида полок для приёма нечистот:
- с горизонтальным выпуском;
- с косым выпуском;
- с тарельчатой горизонтальной полкой.
У тарельчатой и горизонтальной полки есть один минус, в ней задерживается вода. При большом содержании железа и кальция на плоскости полки появляются ржавые пятна, с которыми приходится всё время бороться. Такие типы полок применялись в старых конструкциях. Современные унитазы имеют косую полку. Для смыва нечистот в таких унитазах надо меньше волы.
Отдельное расположение
Конструкции с отдельным расположением бачка применяются редко по нескольким причинам:
- смыв нечистот водой происходит с большим шумом;
- примитивный дизайн.
Унитазы с раздельным бачком известны ещё из советских времён. Существуют некоторые модели с раздельным бачком, но его стараются спрятать за гипсокартонной стеной.
Бачки бывают:
- компакт;
- встроенный;
- навесной.
Встроенный и навесной крепятся отдельно от унитаза и соединяются между собой перепускной трубой.
Установка бачка
Для установки бачка на чаше предусмотрено специальное место. Надо стянуть корпус бачка с унитазом специальными винтами с барашками.
Встроенные или навесные устанавливаются отдельно и фиксируются на стене специальными креплениями. В большинстве случаев, навесные бачки стараются спрятать за фальш стеной.
Виды применяемых прокладок
Предназначение уплотнителя под его монтаж между накопительным бачком и унитазной чашей должно быть понятным. Аксессуар, как правило, резиновый или силиконовый, обеспечивает герметичность между двумя главными деталями туалетной сантехники.
Форма этого монтажного аксессуара может быть:
- круглой;
- овальной;
- трапециевидной;
- другой (обычно на импортных приборах).
Следует уточнить: существуют прокладки для бачка домашнего унитаза, конструкция которых рассчитана исключительно под герметизацию сливной механики.
Также встречаются уплотнения, роль которых заключается в организации мягкой вставки между двумя керамическими деталями.
Наличие мягкой вставки между монтажными компонентами дополнительно защищает хрупкие фаянсовые детали от случайных повреждений при монтаже и эксплуатации. Вид и форма уплотнителя определяется типоразмером унитаза, между бачком и чашей которого укладывается эта деталь.
Вариант #1 – круглые
В качестве герметизирующего уплотнения в большинстве случаев применяются изделия круглой формы, утолщённые, изготовленные на основе плотной резины белого или чёрного цвета.
Однако встречаются также (в комплектах недорогих моделей) прокладки унитаза под накопительный бачок, сделанные из поролона. Такое экономически обоснованное производителем изделие, явно не удовлетворяет пользовательским запросам.
На практике поролоновые уплотнители держат воду не более 2-3 дней эксплуатации (следует взять на заметку при выборе). Девяносто установок из ста завершаются неудачей и, как правило, заставляют мастера менять поролон на классический резиновый (силиконовый) уплотнитель.
Вариант #2 – овальные
Этот вид прокладок для домашних унитазов под бачок традиционно устанавливался на старых моделях сантехнических приборов. Конструкции современного исполнения редко комплектуются подобными уплотнителями. По сути, этот вид изделий давно снят с производства и не используется.
Прокладочный экземпляр прошлых времён. Такие уплотняющие элементы применялись на старых конструкциях унитазов, которые оснащались высоко подвешенным бачком с ручкой на металлической цепочке. Эти устройства запомнились характерным звуком слива воды
Между тем, овальные изделия из толстой, качественно спрессованной резины, показывали надёжную работу. Правда для плотного прижима таких уплотнителей к посадочному месту сцепки бачка и унитаза требовалось большее усилие, чем этого требуют конструкции современных прокладок.
Вариант #3 – трапециевидные
Трапеция – также достаточно редко применяемый вид прокладки между чашей унитаза и наполнительным бачком.
Трапециевидная форма уплотнителя унитаза характерна своего рода отрицательным моментом – для надёжной герметизации требует протяжки как минимум тремя крепёжными винтами.
Это так называемая трапеция – уплотняющая резина в форме трапеции, которая используется на некоторых моделях туалетных приборов. Несколько усложнённая форма прокладки требует качественной стяжки бачка и чаши крепёжными винтами
Поэтому сантехнические приборы под такой вид уплотнителей обычно имеют 3-4 крепёжных винта для стяжки «наливной бак – чаша унитаза». Как правило, два винта располагаются симметрично по двум боковым сторонам, а ещё один (два) по центру у длинного (короткого) основания трапеции.

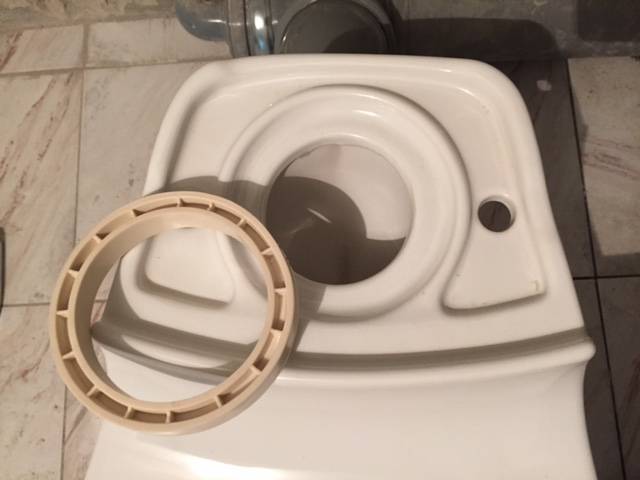

Вариант #4 – универсальные
Наиболее часто используемая конфигурация прокладок (на унитазах среднего ценового сегмента) представлена изделием, можно сказать, универсальной формы.
Внешняя сторона такого уплотнителя ровная и круглая, а внутренняя в виде равностороннего шестиугольника. Рабочая поверхность уплотнительного кольца (область прилегания к фаянсовым деталям) имеет волнообразную форму.
Подобное решение способствует лучшей герметизации за счёт достижения высокой плотности даже при незначительной затяжке крепёжных болтов.
Одна из самых распространённых форм уплотнителя, которым обеспечивается герметичность соединения между накопительным бачком и унитазной чашей. Продуманная конструкция прокладочного элемента отметилась на практике высоким качеством уплотнения. К тому же устанавливать такую прокладку легко и просто
Официально изделие именуется (маркируется) как М60 или КК100 – в зависимости от диаметра проходного отверстия. Шестиугольная внутренняя часть таких уплотнителей рассчитана на посадку поверх крепёжной гайки механизма слива, что применяется в сливном бачке современных конструкций унитазов.
Профилактика
На современных сантехнических комплектах принято устанавливать полимерные шпильки. В плане крепления они, конечно, уступают металлическим, но имеют и свои преимущества. Основным плюсом является устойчивость материала к коррозии, потому как металлические болты со временем гарантированно ржавеют, а бачек из-за этого протекает.
К профилактическим мерам также относится регулярный осмотр унитаза и всех элементов его крепления. Если вовремя заметить неисправности и износ деталей, можно избежать ряда неприятных моментов, таких как течь.
О том, как устранить течь в унитазе, смотрите в следующем видео.
О том что существуют прокладки хозяева квартиры узнают после неожиданного появления воды в туалете на полу. После вызова мастера они с удивлением узнают о накладных расходах для ремонта сантехники. Копеечный кусок резины для бачка унитаза неожиданно начинает увеличиваться в цене в несколько раз. Что же это за такое прокладка под унитаз, приносящее больше дивидендов сантехнику за пол часа, чем акция на бирже за год?
Назначение
При сборке туалетной пары «чаша плюс сливной бачок» невозможно обойтись без надежной манжеты, связывающей их в единое целое. Она необходима не только для образования качественного сочленения двух частей унитазной конструкции, но и для обеспечения ее герметичности.
От того, в каком состоянии находится соединительная прокладка между бачком и унитазом, зависит надежность функционирования всей системы в целом. При этом не должно наблюдаться каких-либо протечек в области соединения. Рабочий напор воды в сливном канале должен поддерживаться на оптимальном уровне.
При идеальном состоянии прокладки чаша и бачок становятся одним целым, гарантирующим поддержание чистоты и порядка в санитарной зоне. Для достижения такого состояния следует научиться правильному выбору элемента, от которого зависят сроки эксплуатации туалетной пары.
Манжета для унитаза между бачком и унитазом должна выполнять следующие функции:
- создание единой монолитной конструкции «унитаз плюс бачок»;
- использование в качестве эластичной вставки, амортизирующей зону стыка между двумя хрупкими керамическими поверхностями;
- предотвращение появления течи в сочленении между частями изделия.
Во время восстановительных работ даже при хорошо сохранившемся уплотнителе специалисты советуют заменить его новым эластичным изделием той же формы (хуже от этого не будет). При этом следует выделять ситуацию, когда из-за небольшого смещения относительно чаши он стоит не совсем ровно.
В этом случае нужно ослабить болты крепления и вернуть манжету на свое место (обновлять ее совсем необязательно)
При необходимости замены износившегося изделия важно знать, какие виды прокладок для унитазов выпускаются отечественной промышленностью
