Секреты грамотного монтажа таких деталей
Установка деталей проходит очень быстро и достаточно просто. Для ее осуществления понадобится специальный инструмент, без которого обжатие фитинга невозможно.
Как подобрать пресс клещи?
Пресс клещи для фитингов – устройство, предназначенное для установки детали на трубу. Выпускаются ручные модели и более сложные гидравлические. Для самостоятельных работ вполне подойдет первый вариант, поскольку он наиболее прост в использовании и дешев. А по качеству соединения, выполненные с его помощью, не уступают тем, в процессе выполнения которых применялся профессиональный гидравлический инструмент.
При приобретении оборудования нужно учитывать, что оно предназначено для работы с определенным диаметром труб. Существуют модели, оборудованные специальными вкладышами, дающими возможность работать попеременно с трубами нескольких диаметров. Кроме того в продаже можно встретить усовершенствованные вариации инструмента. Они имеют особую маркировку:
- OPS – устройство увеличивает приложенные к нему усилия путем использования фиксаторов ступенчатого типа.
- APC – в ходе процесса осуществляется автоматический контроль за его качеством. Пресс не откроется, пока обжим не будет успешно завершен.
APS – прибор самостоятельно распределяет усилие, которое к нему прилагают, в зависимости от размеров фитинга.
Обжимные пресс клещи — необходимый для установки фитингов инструмент. Выпускаются ручные и гидравлические модели специального оборудования
На что обратить внимание при покупке соединителей
От качества деталей во многом зависит надежность соединения
При покупке пресс фитингов специалисты советуют обращать внимание на следующие моменты:
- Качество маркировки на корпусе. Компании, выпускающие качественные детали, не пользуются дешевыми пресс формами. Все символы на корпусе фитингов пропечатываются очень четко.
- Вес детали. Для производства качественных изделий применяется латунь, которая имеет достаточно большой вес. От слишком легкого фитинга лучше отказаться.
- Внешний вид элемента. Некачественные детали изготавливаются из тонкого металла, внешне напоминающего алюминий. Он не способен обеспечить качественное соединение.
Не стоит экономить на фитингах и пытаться купить их «задешево» в сомнительной торговой точке. В таком случае есть высокая вероятность последующей переделки всего трубопровода.
Монтажные секреты от специалистов
Начинаем работы с разрезания труб. Отмеряем необходимую длину и отрезаем элемент строго перпендикулярно. Лучше всего использовать для этих целей специальный инструмент – труборез. Следующий этап – обработка торца трубы. Внутрь детали вставляем калибр, выправляющий небольшую овальность, неизбежно образующуюся при резке. Снимаем внутреннюю фаску, используя для этого фаскосниматель. При его отсутствии можно проделать эту операцию обычным острым ножом, после чего зачистить поверхность наждачной шкуркой.
По окончании работ надеваем пресс фитинг на трубу, контролируя плотность его посадки через специальное отверстие. Существуют модели, у которых обжимная муфта не закреплена на фитинге. Для их монтажа выполняются такие операции. Надеваем обжимную муфту на трубу. Внутрь элемента вставляем штуцер, на котором закреплены уплотнительные кольца. Чтобы защитить конструкцию от электрокоррозии на участке контакта металлической соединительной детали и металлопластиковой трубы устанавливаем диэлектрическую прокладку.
Для обжима любых моделей пресс фитингов используем подходящий по диаметру инструмент. Захватываем гильзу зажимом пресс клещей и сводим их ручки до упора. После снятия инструмента на фитинге должны остаться две кольцевые равномерные полосы, а металл должен быть изогнут дугообразно. Обжатие можно производить только однократно, никаких повторных операций быть не должно. Это ведет к порче соединения.
Установка пресс фитингов для металлопластиковых труб проходит в четыре основных этапа, которые представлены на рисунке
Пресс фитинги для металлопластика обеспечивают очень прочное долговечное соединение. Их широкий ассортимент позволяет выполнять трубопроводы самых разных конфигураций. Кроме того они очень просты в монтаже. Даже новичок сможет установить пресс фитинги. Для этого нужно терпение, аккуратность и, конечно же, внимательное изучение инструкций. Результат стараний обязательно порадует надежным в эксплуатации трубопроводом, выполненным своими руками.
Виды
Классификация пресс-клещей:
- Ручные механические.
- Гидравлические.
- Электрогидравлические.
Ручные бывают двух типов: мини и стандарт.
По назначению оборудование подразделяется на профессиональное и непрофессиональное (бытовое).
Ручные механические
Самый простой аппарат для обжима труб небольших диаметров – ручные мини-клещи. Применяются для обжима труб до 20 мм. Практически такие диаметры используются для внутридомовой разводки горячей и холодной воды. Для отопления уже требуется больший диаметр. Аппарат компактный, весит около 2,5 кг плюс насадка, стоит недорого. Работать мини-аппаратом легко и просто, но при большом объеме работ руки устают. Поэтому он годится только для выполнения небольших объемов работ в доме или квартире.
Стандартное устройство крупнее, имеет удлиненные телескопические ручки. Усилие на обжимную головку передается при помощи шестеренчатой передачи – это помогает регулировать усилие при зажимании фитинга. Особых навыков работа со стандартными опрессовщиками не требует. Ограничение по применению – обжимать можно трубы с внешним диаметром до 25 мм (редко до 32 мм). Такими пресс-клещами можно смонтировать разводку отопительной системы в домашних условиях. Выполнить большой объем монтажных работ подобной конструкцией утомительно.
Гидравлические
Существуют гидравлические модели клещей. В одну из ручек аппарата встроен гидроцилиндр. При сведении ручек в гидроцилиндре создается высокое рабочее давление, передающее усилие на обжимную головку. Работа на таком аппарате требует меньших физических усилий, им можно опрессовать трубы чуть большего диаметра – до 32 мм. Недостатки – значительная цена и необходимость в регулярном техобслуживании.
Электрогидравлические
Самые мощные модели прессового инструмента для металлопластиковых трубопроводов – электрогидравлические. Мускульное усилие работника в них заменяется работой электропривода и гидравлической системы. Такие прессы можно применять для опрессовки фитингов на магистралях Ø 108 мм. Следует иметь в виду, что с увеличением диаметра надежность соединения немного уменьшается. Модели с электроприводом иногда называют пресс-пистолетом – у них нет рукояток, они больше напоминают по форме обыкновенную дрель с насадкой.
Аппараты с электроприводом выполняют ровный и очень аккуратный обжим и самое качественное (прочное и герметичное) соединение из всех видов инструмента.
Чаще всего встречаются более компактные аппараты для обжима соединителей диаметром до 50 мм и мощные громоздкие конструкции для больших размеров. Все инструменты с электроприводом имеют высокую производительность, уменьшают трудозатраты и ускоряют процесс монтажа труб. Устройства комплектуются набором насадок для обжима соединителей нескольких близких диаметров.
Электрические модели подразделяются на три вида по способу электропитания:
Сетевые. Работают от бытовой сети 220 В.
Аккумуляторные. Получают питание от аккумуляторов, выполняют в зависимости от диаметра от 50 до 100 обжатий (некоторые модели до 400 обжатий). Аккумулятор заряжается от сети 220 В. Работать без провода удобнее, но производительность аппарата ниже – аккумулятор при большой загрузке требует перезарядки.
Универсальные модели могут работать и от сети, и от аккумуляторов.
Какой вид лучше для труб из металлопластика
Строго говоря, трубам из металлопластика все равно, с помощью каких пресс-клещей их монтировали. Но не все равно людям, выполняющим монтаж и в дальнейшем эксплуатирующим систему отопления или водоснабжения. Идеальное качество получается при работе электрическим инструментом, но и надежность правильного обжима ручным инструментом не вызывает сомнений. Поэтому выбор аппарата зависит от диаметра труб и объема работы.
Разновидности
Сегодня, на рынке представлено большое разнообразие пресс-фитинговых соединений для металлопластиковых, из сшитого полиэтилена, стальных и медных труб.
Неразъемные. Установка такого вида фитингов предполагает использование гидравлической пресс-машины с микропроцессорным управлением. Ручной аналог этого устройства — пресс-клещи.
Соединение металлопластиковых труб при помощи неразъемных пресс-фитингов
В свою очередь неразъемные пресс-фитинги подразделяются на следующие виды:
- тройники;
- уголки;
- соединительные муфты.
Используя любую из этих деталей, можно соединить два участка, например, металлопластиковых труб. На выходе вы получите прочное соединение.
Процесс установки пресс фитингов заключается в последовательности следующих этапов:
- изначально нужно обработать торцы трубы;
- затем на одно ее окончание надеть обжимную муфту;
- вставить штуцер;
- и заключительный этап: посредством специального инструмента нужно обжать муфту.
Компрессионные. Главное достоинство таких фитингов заключается в простом монтаже. К тому же подобные соединения получаются очень надежными и прочными. После демонтажа компрессионные пресс-фитинги можно использовать еще неоднократно.
Фитинги, принадлежащие к этому, виду сконструированы из: штуцера, обжимного кольца, накидной гайки.
Компрессионный пресс-фитинг для медных труб LUXOR TR 91/AC 15 мм
Монтаж компрессионных пресс-фитингов:
- Сначала вы должны определиться с длиной трубы. Для этого требуется замерить участок, где она будет располагаться, и к полученному значению прибавить 10 см и отрезать трубу.
- После надо обработать трубы калибратором. Таким способом вы подготовите края трубы для установки фитинга.
- На трубу надеваются разрезанные кольца и гайки.
- После этого штуцер надо смазать силиконовым материалом для того, чтобы надеть трубу.
- И последний штрих — закрутить гайку и подтянуть ее гаечным ключом.
В случае поломки компрессионные фитинги не обязательно менять полностью — достаточно достать износившуюся часть устройства и установить новую.
Аксиальный фитинг с надвижной гильзой PRO AQUA для соединения труб РЕ-Х и PE-RT
Цанговые. Такой вид соединений — самый дорогостоящий. Высокая цена объясняется тем, что сборку и разборку соединения можно осуществлять сколько угодно раз. Цанговые фитинги используют для обустройства системы отопления, подачи как горячей, так и холодной воды. Состоят они не только из резьбы, но и специального уплотнительного кольца — цанги, благодаря которому обеспечивается герметичность соединения двух труб.
Строение цангового фитинга: обжимное кольцо, основная часть, которая сделана из латуни, уплотнительная резиновая прокладка.
Устройство цангового пресс-фитинга
К разъемным цанговым соединениям относятся: крестовины, переходники, тройники и другие детали.
Стоит отметить, что в качестве тройников могут выступать не только цанговые, но и обжимные фитинги. Используя подобные соединения в системе можно выполнять любое ответвление. По способу изготовления они могут быть обычными и комбинированными. Вторые, в свою очередь, подразделяются на изделия с: наружной резьбой, внутренней резьбой, накидной гайкой.
Крестовина похожа на тройник. При помощи его на одном трубопроводе можно создавать сразу две ветки.
Монтаж цанговых пресс-фитингов:
- делается предварительная разметка мест установки деталей на трубах;
- при помощи трубореза или специальных ножниц надо отрезать необходимую длину трубы, ее края надо очистить от неровностей и заусенец;
- далее снимается кольцо и гайка из фитинга и надеваются на подготовленную часть трубы;
- на штуцер фитинга устанавливается труба, затем она выравнивается, а обжимное кольцо возвращается на свое место;
- вручную закручиваются гайки, а после затягиваются ключом.
Виды
Классификация пресс-клещей:
- Ручные механические.
- Гидравлические.
- Электрогидравлические.
Ручные бывают двух типов: мини и стандарт.
По назначению оборудование подразделяется на профессиональное и непрофессиональное (бытовое).
Ручные механические
Самый простой аппарат для обжима труб небольших диаметров – ручные мини-клещи. Применяются для обжима труб до 20 мм. Практически такие диаметры используются для внутридомовой разводки горячей и холодной воды. Для отопления уже требуется больший диаметр. Аппарат компактный, весит около 2,5 кг плюс насадка, стоит недорого. Работать мини-аппаратом легко и просто, но при большом объеме работ руки устают. Поэтому он годится только для выполнения небольших объемов работ в доме или квартире.
Стандартное устройство крупнее, имеет удлиненные телескопические ручки. Усилие на обжимную головку передается при помощи шестеренчатой передачи – это помогает регулировать усилие при зажимании фитинга. Особых навыков работа со стандартными опрессовщиками не требует. Ограничение по применению – обжимать можно трубы с внешним диаметром до 25 мм (редко до 32 мм). Такими пресс-клещами можно смонтировать разводку отопительной системы в домашних условиях. Выполнить большой объем монтажных работ подобной конструкцией утомительно.
Гидравлические
Существуют гидравлические модели клещей. В одну из ручек аппарата встроен гидроцилиндр. При сведении ручек в гидроцилиндре создается высокое рабочее давление, передающее усилие на обжимную головку. Работа на таком аппарате требует меньших физических усилий, им можно опрессовать трубы чуть большего диаметра – до 32 мм. Недостатки – значительная цена и необходимость в регулярном техобслуживании.
Электрогидравлические
Самые мощные модели прессового инструмента для металлопластиковых трубопроводов – электрогидравлические. Мускульное усилие работника в них заменяется работой электропривода и гидравлической системы. Такие прессы можно применять для опрессовки фитингов на магистралях Ø 108 мм. Следует иметь в виду, что с увеличением диаметра надежность соединения немного уменьшается. Модели с электроприводом иногда называют пресс-пистолетом – у них нет рукояток, они больше напоминают по форме обыкновенную дрель с насадкой.
Аппараты с электроприводом выполняют ровный и очень аккуратный обжим и самое качественное (прочное и герметичное) соединение из всех видов инструмента.
Чаще всего встречаются более компактные аппараты для обжима соединителей диаметром до 50 мм и мощные громоздкие конструкции для больших размеров. Все инструменты с электроприводом имеют высокую производительность, уменьшают трудозатраты и ускоряют процесс монтажа труб. Устройства комплектуются набором насадок для обжима соединителей нескольких близких диаметров.
Электрические модели подразделяются на три вида по способу электропитания:
Сетевые. Работают от бытовой сети 220 В.
Аккумуляторные. Получают питание от аккумуляторов, выполняют в зависимости от диаметра от 50 до 100 обжатий (некоторые модели до 400 обжатий). Аккумулятор заряжается от сети 220 В. Работать без провода удобнее, но производительность аппарата ниже – аккумулятор при большой загрузке требует перезарядки.
Универсальные модели могут работать и от сети, и от аккумуляторов.
Какой вид лучше для труб из металлопластика
Строго говоря, трубам из металлопластика все равно, с помощью каких пресс-клещей их монтировали. Но не все равно людям, выполняющим монтаж и в дальнейшем эксплуатирующим систему отопления или водоснабжения. Идеальное качество получается при работе электрическим инструментом, но и надежность правильного обжима ручным инструментом не вызывает сомнений. Поэтому выбор аппарата зависит от диаметра труб и объема работы.
Возможности современных пресс клещей
В области монтажа отопительных систем полимерные трубопроводы из сшитого полиэтилена РЕХ, полипропилена РР с дополнительными оболочками из алюминия Al (стекловолокна в РР) давно вытеснили стальные трубы из применения в данной сфере.
Однако металл вернулся в системы отопления в другой форме и в настоящее время тонкостенные трубы из оцинкованной стали, нержавейки и меди вытесняют пластик на европейском рынке благодаря ряду существенных преимуществ.
В первую очередь металлические трубопроводы экологичны, не подвержены значительному линейному расширению, кислородонепроницаемы и имеют значительный срок службы, а благодаря новейшим технологиям легки в монтаже.
Для их состыковки не требуется сварка и резьба, достаточно пресс-клещей со специальными насадками.
Рис. 4 Разновидности пресс-губок
Стоит отметить, что современный инструмент для пресс фитингов выпускают многофункциональных моделей со сменными обжимными губками или головками, рассчитанными на работу с различными видами трубных материалов. В комплектации типовых клещей могут присутствовать стандартизированные насадки с разным профильным сечением сменных пресс-губок, буквенные обозначения которых расшифровываются следующим образом:
- ТН – обжимка для труб из металлопласта PEX-Al-PEX типовых наружных диаметров 16, 20, 26 (25) и 32 мм.
- U – профиль для работы с металлопластом PEX-Al-PEX, некоторые пользователи используют насадку для опрессовки медных трубопроводов в случае отсутствия в комплекте специальных губок V профиля. Рассчитаны на обжим труб окружностью 16, 20, 25, 32 мм.
- V – насадка для обжимания медных и из нержавеющей стали труб европейского производства размерами 15, 18, 22 и 28 мм.
- М – профиль для обжимания трубок из меди и нержавейки китайского, южнокорейского, европейского производства окружностью 12, 15, 18, 22 и 28 мм.
- VUS – обжимка для прессования труб, произведенных в США и Канаде размерами 1/2, 3/4 и 1 дюйм.
- VAU – профиль для труб из меди и нержавейки австралийского производства диаметрами 20 и 25 мм.
Выше были приведены разновидности и типоразмеры сменных губок для современного высококачественного ручного и гидравлического инструмента.
Рис. 5 Внешний вид пресс-губок для гидроклещей
Пресс-фитинги для металлопластиковых труб: виды, маркировка, особенности монтажа
Соединение труб из металлопластика производится компрессионными фитингами под зажим и их аналогами под опрессовку. Монтаж трубопроводов в обоих случаях не требует наличия сложного оборудования и высокой квалификации от мастера.
Первый способ более прост в реализации, но не так надежен. А вот пресс-фитинги для металлопластиковых труб дают возможность сформировать долговечную систему с минимальным риском порыва.
Разберемся, какие виды соединительных элементов есть в продаже, как подобрать нужный пресс-фитинг и осуществить его монтаж.
Особенности монтажа и выбора фитингов
Металлопластиковые трубы из сшитого полиэтилена изначально не предназначены для сварки и склеивания. Сварные швы на них через пару месяцев все равно потрескаются и разойдутся. А клей не используется из-за стойкости этого пластика к растворителям и его низкой адгезии. Остается для монтажа применять только специализированные фитинги.
Все резы металлопластиковой трубы должны производиться исключительно под углом 90 градусов, даже незначительные отклонения могут пагубно сказаться на качестве соединения
Выбирая пресс-фитинг, основное внимание следует обратить на кольцо обжима. Оно должно быть выполнено из прочного металла
И никаких швов на этой металлической поверхности, только литая бесшовная штамповка. Любой шов – точка для разрушения.
Лучше сразу снизить либо полностью исключить вероятность порыва трубопровода с затоплением дома. За дешевизной здесь гоняться не стоит точно.
Типоразмеры пресс-фитинга указываются в маркировке как на кольце, так и на его корпусе. Аналогичная информация содержится и на трубе. Все должно совпадать.
Еще раз – не стоит приобретать фитинги и трубы из металлопластика разных производителей. В большинстве случаев такой разнобой приводит к проблемам и на стадии монтажа, и потом при эксплуатации.
Трубу после обжима фитинга нельзя сгибать рядом с последним. Это может привести к лишнему напряжению в соединении. Недопустимо также прикладывать к пресс-фитингу какое-либо боковое усилие. Сам он поврежден не будет, а вот пластик рядом может и разрушиться.
Дополнительная информация о монтаже и опрессовке металлопластиковых труб приведена в статьях:
Выводы и полезное видео по теме
Монтаж рассматриваемых фитингов не должен вызвать проблем. Однако нюансы при выполнении соединения ими металлопластиковых труб все же существуют. И прежде чем начинать работы, рекомендуем просмотреть нижеприведенные видеоинструкции, чтобы избежать ошибок новичков.
Сравнение обжимных компрессионных фитингов и пресс-фитингов:
Пошаговая инструкция по обжиму пресс-фитингов:
Обзор плюсов и минусов обжимных фитингов:
Производители металлопластиковых труб дают на свои изделия гарантию до полувека. Однако трубопроводная система из них работать все эти десятилетия будет исправно только при условии правильного монтажа фитингов. Не стоит скупиться. Для сборки трубопровода из металлопластика приобретать следует исключительно качественные соединительные детали.
Пресс-фитинги должны быть совместимы с монтируемыми трубами. Оптимальный вариант – это когда все комплектующие изготовлены одним производителем. Благо выбор их сейчас на рынке обширен, есть из кого выбирать.
Есть, что дополнить, или возникли вопросы по теме применения пресс-фитингов для металлопластиковых труб? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.
Чем соединяют металлопластиковые трубы?
В процессе прокладки металлопластиковых труб используют специальные соединительные детали – фитинги. Они представляют собой элементы крепежа или узловые разветвления – крестовины, тройники, переходники, заглушки и пр.
Существует два вида этих деталей – компрессионные и прессовые. Для установки первых требуется обычный гаечный ключ, а для вторых – обжимные клещи. С сортаментом фитингов, применяемых для сборки металлопластиковых трубопроводов, ознакомит рекомендуемая нами статья.
Пресс-фитинги, закрепленные на металлопластиковых трубах с помощью опрессовочного инструмента, позволяют корректно произвести разводку в системе любой сложности
Пресс-фитинг считается наиболее надежным и не ослабевает в процессе эксплуатации, сводя к минимуму возможность образования утечек в системах. Такой способ соединения дает возможность заливать коммуникации бетоном и осуществлять в случае надобности скрытую укладку металлопластиковых труб в стены, полы и потолки.
Пресс-фитинг – современный элемент для надежного соединения металлопластиковых труб в единую систему. Состоит из корпуса, в котором находятся штуцер и уплотнители, изолирующие обжимную гильзу и кольцо
Область соединения демонстрирует великолепные эксплуатационные качества, легко выдерживает давление, в несколько раз превышающее предельно допустимое давление в самих трубах, проявляет высокую механическую прочность и надежно служит в течение многих лет, не требуя к себе излишнего внимания и трудоемки обслуживающих мероприятий.
При монтаже металлопластиковых труб для организации теплого пола актуально использовать пресс-фитинги. Они обеспечивают максимальную надежность соединения и подходят для последующей заливки бетонной стяжкой
Для установки фитингов в металлопластиковые трубы применяются обжимные клещи любого вида. С их помощью опрессовка происходит быстро и качественно, а результатом является четкое неразборное соединение, практически полностью исключающее прорыв на коммуникационной линии.
При использовании пресс-фитингов система превращается в цельный, неразборный комплекс. Ошибки, совершенные в процессе монтажа, не подлежат коррекции или ремонту. Чтобы устранить их, придется вырезать фрагмент и установить новый коммуникационный узел.
Еще одним недостатком является довольно высокая цена пресс-деталей. Именно поэтому они применяются в быту не слишком широко
Разновидности пресса для труб из металлопластика

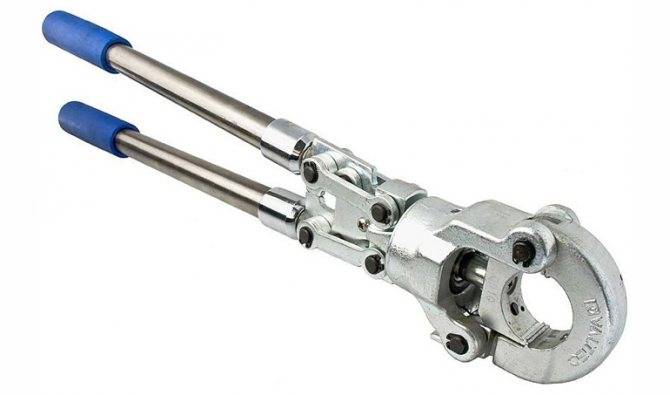

Ручные пресс-клещи
Одним из видов пресса для монтажа трубопровода из металлопластиковых труб являются пресс-клещи. Производители готовы предложить как унифицированный вид инструмента, так и профессиональные установки.
Конечно, наиболее распространены унифицированные пресс-клещи, ведь они удобны в работе, не требуют специфических умений и, тем не менее, могут применяться как домашними умельцами, так и специалистами.
Пресс ручной для металлопластиковых труб можно купить за вполне приемлемую цену. Однако размеры у инструмента внушительные, что затрудняет использование его в местах с ограниченным доступом. Кроме того, обжим труб происходит с приложением физических усилий, которые человек может обеспечить только из удобного положения.

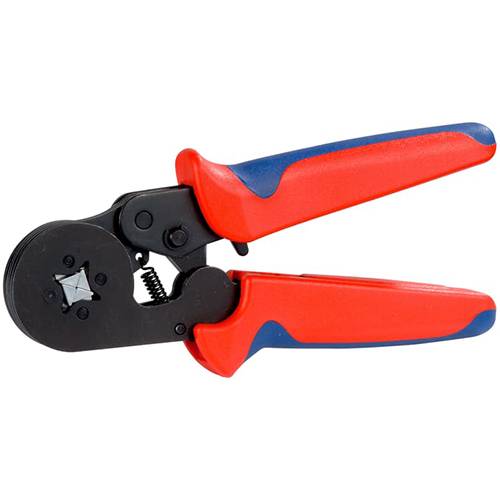

Пресс-клещи ручные
Электрические пресс-клещи
Ручные пресс-клещи подходят для монтажа трубопроводов диаметром 26 мм и менее, для труб же с большим сечением применяется пресс-машина с электроприводом.
Специализированное оборудование, предназначенное для монтажа металлопластиковых труб, представлено различными видами инструмента: от пресс-клещей с гидравлическим приводом до устройств с компьютерным управлением и электрическим механизмом работы. Последние способны выполнять самые сложные задачи, и оправданы в использовании профессиональными строительными бригадами. Для бытовых нужд данное приобретение вряд ли может считаться оптимальным.
Пресс для обжима с электрогидравлическим приводом
Пресс-пистолеты
Очень эргономичен такой инструмент для опрессовки труб, как ручной пресс-пистолет, работающий от аккумулятора. Во-первых, он легкий, с ним усталость мышц рук минимальна, во-вторых, вероятность брака и монтажных ошибок практически сведена к нулю. Помимо этого, с ручным пистолетом прокладывание трубопроводов возможно в тех местах, где отсутствует электропроводка, или когда бетонный пол мокрый и, соответственно, токопроводящий, и наличие кабеля электропитания может стать причиной удара током.
Пресс-пистолет в действии
