Какой автомат ставить на кондиционер в квартиру: выбор, монтаж и подключение защитного устройства

Устройство защиты от перенапряжений

Данный вид аппаратуры устанавливается для защиты кондиционера от скачков напряжения и обрыва нулевого провода, что особенно актуально для домов с устаревшей электропроводкой, частного сектора и новостроек. Данное устройство имеет два регулируемых порога срабатывания (например, нижний – 180 В и верхний – 240 В). Если напряжение в сети выходит за пределы этого диапазона, то реле автоматически отключает подачу электроэнергии на кондиционер. Устанавливать нижний порог меньше значения 180 В не рекомендуется, поскольку пониженное напряжение может вывести из строя компрессор. Если же срабатывания данной аппаратуры случаются слишком часто, то целесообразно заменить ее на стабилизатор напряжения. By : admin

Проверка давления и герметизации

Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.

Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.

Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.

Однако попадаются и полупустые экземпляры (экономят фреон).

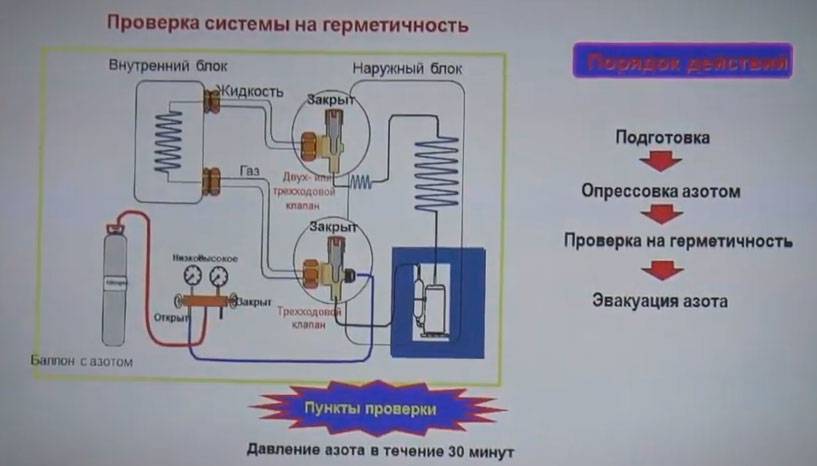

Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?

При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.

Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.

Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.

После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.

При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.

Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.

Время-токовая характеристика (ВТХ)

При помощи такого графического отображения можно получить наглядное представление, при каких условиях будет активирован механизм отключения питания цепи (см. рис. 2). На графике, в качестве вертикальной шкалы отображается время, необходимое для активации АВ. Горизонтальная шкала показывает соотношение I/In.

Рис. 2. Графическое отображение время токовых характеристик наиболее распространенных типов автоматов

Допустимое превышение штатного тока, определяет тип время-токовых характеристик для расцепителей в приборах, производящих автоматическое выключение. В соответствии с действующими нормативом (ГОСТ P 50345-99), каждому виду присваивается определенное обозначение (из латинских литер). Допустимое превышение определяется коэффициентом k=I/In, для каждого вида предусмотрены установленные стандартом значения (см. рис.3):

«А» – максимум – троекратное превышение;
«В» – от 3 до 5;
«С» – в 5-10 раз больше штатного;
«D» – 10-20 кратное превышение;
«К» – от 8 до 14;
«Z» – в 2-4 больше штатного.

Рисунок 3. Основные параметры активации для различных типов

Заметим, что данный график полностью описывает условия активации соленоида и термоэлемента (см. рис.4).

Отображение на графике зон работы соленоида и термоэлемента

Перечень типовых время-токовых характеристик.

Определившись с маркировкой, перейдем к рассмотрению различных типов приборов, отвечающих определенному классу в зависимости от характеристик.

Таблица время токовых характеристик автоматических выключателей

Данный тип устанавливаются в цепях не подверженных кратковременным перегрузкам. В качестве примера можно привести схемы на полупроводниковых элементах, при выходе из строя которых, превышение тока незначительное. В быту такой тип не используется.

Характеристика «B»

Отличие данного вида от предыдущего заключается в токе срабатывания, он может превышать штатный от трех до пяти раз. При этом механизм соленоида гарантированно активируется при пятикратной нагрузке (время обесточивания – 0,015 сек.), термоэлемент – трехкратной (на отключение понадобиться не более 4-5 сек.).

Такие виды устройств нашли применение в сетях, для которых не характерны высокие пусковые токи, например, цепи освещения.

S201 производства компании ABB с время-токовой характеристикой B

Характеристика «C»

Это наиболее распространенный тип, его допустимая перегрузка выше, чем у двух предыдущих видов. При пятикратном превышении штатного режима срабатывает термоэлемент, это схема, отключающая электропитание в течение полутора секунд. Механизм соленоида активируется, когда перегрузка превысит норму в десять раз.

Данные АВ рассчитаны на защиту электроцепи, в которой может возникнуть умеренный пусковой ток, что характерно для бытовой сети, для которой характерна смешанная нагрузка. Покупая устройство для дома, рекомендуется остановить свой выбор на этом виде.

Трехполюсный автомат Legrand

Характеристика «D»

Применяются такие приспособления в цепях с большими пусковыми токами. Например, для защиты пусковых устройств асинхронных электродвигателей. На рисунке 9 показано два прибора этой группы (a и b).

Рисунок 9. а) ВА51-35; b) BA57-35; c) BA88-35

Характеристика «K»

У таких АВ активация механизма соленоида возможна при превышении токовой нагрузки в 8 раз, и гарантированно произойдет, когда будет двенадцати кратная перегрузка штатного режима (восемнадцати кратное для постоянного напряжения). Время отключения нагрузки не более 0,02 сек. Что касается термоэлемента, то его активация возможна при превышении 1,05 от штатного режима.

Характеристика «Z»

Данный тип отличается небольшим допустимым превышением штатного тока, минимальная граница – двух кратная от штатной, максимальная – четырех кратная. Параметры срабатывания термоэлемента, такие же, как и у АВ с характеристикой К.

Этот подвид применяется для подключения электронных приборов.

Характеристика «MA»

Отличительная особенность этой группы – не используется термоэлемент для отключения нагрузки. То есть прибор предохраняет только от КЗ, этого вполне достаточно, чтобы подключить электрический двигатель. На рисунке 9 показано такое приспособление (с).

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное. Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

Прямое подключение к розетке.
Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Вариант 1

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний). Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем)

Слабые устройства, а также системы средней мощности можно подключить через розетку

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

климатическим системам оконного типа;
любым при мощной электрической сети в жилом помещении;
временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

схему работы кондиционера;
общую схему подключения;
электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

старая проводка с использованием алюминиевой проволоки;
некачественное сечение проводов, которые могут не выдержать нагрузки;
отсутствие заземления и защиты от перепада напряжения;
критическое состояние электрической проводки, наличие механических повреждений.

Схема подключения кондиционера к электросети

Вариант 2

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
медная проводка;
соответствие диаметра провода требованиям;
наличие заземления.

Медная проводка — обязательное требование для подключения прибора

Для кондиционера

У кондиционеров высокие пусковые токи. Они часто в 5-10 раз превышают номинальную мощность. Учитывая этот фактор, Вам понадобится характеристика расцепления с максимальной задержкой — класс «D».

Если взять более дешевые «B» или «C», то на старте они среагируют на резкий скачок нагрузки, как на КЗ и выбьют. Серьезной аварии от этого не должно случиться, но аварийное «отключение» увеличит износ электроники, и в редком случае может даже вывести из строя.

Насчет номинала нужно смотреть в технический паспорт кондиционера и брать по мощности в верхнюю сторону. Например, если в паспорте написано 3,2 кВт (3200 Вт), то сила тока будет равна 14,5А. В таком случае понадобится АВ на 16А, но не на 13А. Похожая ситуация и в случае с холодильником.

Для холодильника

В холодильнике стоит компрессор, потребляющий на старте в 3-5 раз больше номинальной мощности, а это значит что нужен класс «C».

Здесь нужен автомат равной или большей мощности, чем холодильник. Но, постарайтесь не брать слишком мощный, так как резкое возрастание нагрузки будет свидетельствовать об аварии, и на нее как раз должен среагировать тепловой расцепитель.

Как и стиральные машинки, холодильники чувствительны к скачкам напряжения. Если скачки часто возникают в Вашей сети, поставьте вместе с автоматом еще и стабилизатор.

Стабилизатор в любом случае полезен для электромоторов, но не для нагревательного оборудования, у него иной принцип работы.

Для бойлера или электроплиты

У водонагревателей простейшая конструкция: металлический нагревательный элемент под воздействием электричества нагревает воду в баке. При этом пусковые токи вообще отсутствуют, а это значит что нужно брать класс «B» c низким диапазоном отключения и наименьшей задержкой перед срабатыванием.

«С» или «D» тоже иногда устанавливают, и они отлично будут работать, но лучше этого не делать. В данной ситуации резкий скачок нагрузки будет говорить только об аварии, и лучше чтобы сеть расцепилась. Если мощность будет увеличиваться постепенно, то отключение произойдет позже, чем при классе «B», соответственно повреждения от аварии будут серьезнее.

Номинал тоже лучше ставить не ниже, чем у бойлера. Он работает по следующему принципу: включается нагрев и, пока вода не нагреется до выставленной температуры, в сети будет максимальная нагрузка. Период нагревания обычно занимает больше часа, и если ток отключения ниже, то с большой вероятностью сработает расцепитель. От этого бойлер не сломается, но согласитесь, что бегать каждый час, чтобы посмотреть в щиток, что выбило — не очень то и удобно.

Аналогичным образом работает электроплита. Но, вот для водяного насоса требования отличаются.

Для водяного насоса или станции

Любой электронасос обладает пусковыми токами. А значит по ним и выбираем характеристику расцепления. Если в паспорте указано, что нагрузка на старте составляет до 5 номинальных, тогда берите класс «С», если выше, то «D».

Поставить УПП на водяную станцию не будет лишним, так как она увеличивает КПД и уменьшает износ рабочих элементов. Экспериментально доказано, что плавный пуск увеличивает базовый срок эксплуатации электромотора на 2-5 лет.

Это один из немногих случаев, когда допускается номинал немного ниже базовой нагрузки. Но, если насос стоит на поливе, тогда не рискуйте и ставьте АВ равный по мощности или выше. В отличие от обычного пользования, на полив потребуется полчаса, а то и больше. Учитывая, что нагрузка на сеть будет немного выше, этого времени хватит для нагревания теплового расцепителя и разрыва контактов.

В отличие от бойлера, для насоса экстренное отключение часто становится убийственным, потому учитывайте этот фактор и не экономьте на характеристиках.

Таким образом мы рассмотрели наиболее популярные случаи бытовой техники, на которую лучше поставить отдельный автомат. Но, как быть с другими потребителями?

Выбираем отключающую способность

Выше описан выбор пакетника по максимально допустимому току нагрузки. Но автомат защиты сети также должен отключаться при возникновении с сети КЗ (короткого замыкания). Эту характеристику называют отключающей способностью. Она отображается в тысячах ампер — именного такого порядка могут достигать токи при коротком замыкании. Выбор автомата по отключающей способности не очень сложен.

Эта характеристика показывает, при каком максимальном значении тока КЗ автомат сохраняет свою работоспособность, то есть, он сможет не только отключится, но и будет работать после повторного включения. Эта характеристика зависит от многих факторов и для точного подбора необходимо определять токи КЗ. Но для проводки в доме или квартире такие расчеты делают очень редко, а ориентируются на удаленность от трансформаторной подстанции.

Отключающая способность автоматических защитных выключателей

Если подстанция находится недалеко от ввода в ваш дом/квартиру, берут автомат с отключающей способностью 10 000 А, для всех остальных городских квартир достаточно 6 000 А. Если же дом находится в сельской местности иди вы выбираете автомат защиты электросети для дачи, вполне может хватить и отключающей способности в 4 500 А. Сети тут обычно старые и токи КЗ большими не бывают. А так как с возрастанием отключающей способности цена возрастает значительно, можно применить принцип разумной экономии.

Можно ли в городских квартирах ставить пакетики с более низкой отключающей способностью. В принципе, можно, но никто не гарантирует, что после первого же КЗ вам не придется его менять. Он может успеть отключить сеть, но окажется при этом неработоспособным. В худшем варианте контакты расплавятся и отключиться автомат не успеет. Тогда проводка расплавится и может возникнуть пожар.

Основные критерии выбора

Для того чтобы правильно подобрать вводной автомат (ВА) нужно знать на какие характеристики стоит обратить внимание при покупке

Номинальный ток

Это самая важная характеристика при выборе вводного защитного устройства. Это свойство прибора обозначает максимальный ток, при превышении которого произойдёт отключение питания, за определённое время.

Вне зависимости от того, является автомат вводным или обеспечивающим защиту конкретной линии (провода), его расчёт производится по максимальной мощности потребителей электроэнергии. Номинал вводного устройства выбирают, рассчитывая мощность (или ток) всех потребителей при одновременном включении в сеть, для большей безопасности уменьшая полученное число на 10-15%, округляя в сторону меньшего значения.

Количество полюсов

Существуют автоматы с разным количеством полюсов. Однополюсные применяют для защиты отдельных линий. Функции вводного автомата обычно выполняют двух, трех или четырехполюсные автоматические выключатели.

Важное правило, которое поможет выбрать количество полюсов заключается в том, что для однофазных сетей применяют двухполюсные автоматы, а для трехфазных – трех или четырехполюсник. Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй – ноль)

Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов

То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй – ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов

Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй – ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов.

Трехполюсный (или четырёхполюсный) автомат используют при вводе электрического кабеля в частные дома при трехфазной сети, а также в промышленных зданиях и даже в некоторых квартирах. К каждой клемме прибора подключают по фазе (и ноль, если это четырехполюсник). Он также, как и двухполюсник имеет один общий рычаг для всех полюсов и при перегрузке отключает питание по всем фазам.

Времятоковая характеристика

Характеризует ток мгновенного расцепления и чаще всего обозначается на приборе латинскими буквами B, C или D. От времятоковой характеристики зависит чувствительность защитного устройства к пусковым токам электроприборов и оборудования. Для вводного автоматического выключателя это свойство является важным, так как оно влияет на срабатывание нижестоящих групп автоматов.

Чаще всего используют следующие типы автоматов по времятоковой характеристике:

B – при значении тока в 3 – 5 раз выше номинального сработает электромагнитный выключатель устройства и оно мгновенно отключится;
C – электромагнитный расцепитель отключит устройство при превышении тока в 5-10 раз;
D – сработает при превышении тока в 10-20 раз от номинального.

Для вводного автомата в жилые помещения применяют устройства с времятоковой характеристикой типа C, так как большинство приборов в домашних условия не имеют больших пусковых токов и не будут оказывать негативного влияния на электрическую сеть квартиры или дома.

Характеристики срабатывания каждого устройства указываются в паспорте и инструкции завода-изготовителя автоматического выключателя.

Способ крепления

Все автоматические выключатели имеют стандартное крепление и помещаются на дин-рейку в электрощите. Это же правило относится и к вводным автоматам. Исключение составляют специальные устройства для промышленных целей, которые могут закрепляться без дин-рейки на специальные крепления.

Бренд выключателя

При выборе вводного защитного выключателя, также как и в случае выбора любых электротехнических устройств важно ориентироваться на известного производителя, заслужившего признание. Такие производители дают гарантию качества на свои устройства и изготавливают надежные, долговечные и безопасные автоматические выключатели. К самым популярным на сегодняшний момент относятся автоматы следующих производителей:

К самым популярным на сегодняшний момент относятся автоматы следующих производителей:

Выбор автомата по сечению кабеля

Рассмотрим проблему выбора автоматических выключателей для домашней электропроводки более подробно с учетом требований пожарной безопасности.Необходимые требования изложены главе 3.1 «Защита электрических сетей до 1 кВ.», так как напряжение сети в частных домах, квартирах, дачах равно 220 или 380В.

Расчет сечения жил кабеля и провода

Согласно требованиям вышеуказанной главы, внутренние сети жилых и общественных зданий должны быть защищены от токов КЗ и перегрузки. Для выполнения этих требований и были изобретены аппараты защиты под названием автоматические выключатели(автоматы).

Кабели ВВГнг с медными жилами

Величина длительно допустимого тока для проводников разного сечения и материала представлена ниже.Таблица представляет собой совмещенный и упрощенный вариант применимый для бытовых сетей электроснабжения, таблиц № 1.3.6 и 1.3.7 ПУЭ.

Сечение токо- проводящей жилы, мм	Длительно допустимый ток, А, для проводов и кабелей с медными жилами.	Длительно допустимый ток, А, для проводов и кабелей с алюминиевыми жилами.
1,5	19	—
2,5	25	19
4	35	27
6	42	32
10	55	42
16	75	60
25	95	75
35	120	90
50	145	110

Способы подключения кондиционера

По мере увеличения потребляемой мощности электроприбора его подключение осуществляется с помощью вилки и розетки, через индивидуальный кабель к электрощиту, или к трехфазной электросети. Первый способ – самый простой, поскольку не требует никаких подготовительных работ и не подразумевает установки отдельного автоматического выключателя для кондиционера.

Однако данный вариант подключения применим только для:

оконных и мобильных кондиционеров;
сплит-систем малой мощности;
вентиляционного оборудования, имеющего временное расположение.

Второй способ подразумевает подключение через отдельную линию. Прокладка индивидуального кабеля позволит разместить блоки в любом удобном месте, не ограничиваясь доступом к розетке, а также подсоединить их к электрощиту проводом нужного сечения. Однако для надежной и безопасной работы сплит-системы линию питания необходимо защитить при помощи одного или нескольких специальных устройств.

Провод для кондиционера

От владельца требуется обеспечить подвод питания к кондиционеру, для того чтобы правильно выбрать сечение провода,

При выборе кабеля для кондиционера обратите на то, что на данный момент запрещено в жилых домах прокладки алюминиевой проводки, разрешена только медная.

Таблица соотношения мощности и сечения провода

Большинство бытовых кондиционеров работают в диапазоне мощностей до 3,5 кВт, это означает, что для подключения кондиционера нам потребуется провод сечением 1,5 мм.

Если смотреть по выше приведенной таблице то вариант для дома относится к закрытому типу проводки и напряжению 220В Пересчитываем мощность в ток I= Р/U*1000 получаем результат в амперах, Р в кВт, U для бытового сегмента 220В.

Что касается типа провода, который необходимо использовать для подключения, то оптимальным решением будет использование ВВГ кабеля. Многие мастера используют при подключении ПВС и ШВВП, поскольку их намного проще укладывать. Данные провода не подходят, поскольку сам завод изготовитель указывает время их эксплуатации ориентировочно 5 лет, и указывает, что они выпущены как провода для временного подключения. Кабель ВВГ предназначен для постоянного подключения, и срок эксплуатации составляет 30 лет.

Для подключения кондиционера с питанием от 220В вам потребуется трехжильный провод – фазный, нулевой и заземляющий

Обратите внимание на то, что если вам необходимо произвести соединение медного и алюминиевого проводов, то такие соединения производятся только с использованием винтовых соединений

Процесс установки машины

Несмотря на кажущуюся простоту установки автоматического выключателя, это ответственная процедура, от качества которой зависит надежность оборудования и ваша безопасность. Особенно это актуально при проведении работ в существующих электроустановках, где существует угроза поражения электрическим током.

В соответствии с действующими нормативами установка выключателя может выполняться только соответствующим электриком.

В правилах электромонтажа указано, что автоматический выключатель необходимо устанавливать непосредственно на ответвлении линии, защищенной от источника питания (п. 3.1.16). То есть лучшее место для установки станка – квартира или доска.

Монтаж и подключение автомата в квартирном распределительном щите можно провести самостоятельно. Для этого полностью обесточьте экран, отключив входной автоматический выключатель и с помощью мультиметра убедитесь в отсутствии напряжения. Установите распределитель на свободное место и подключите его. Подпишите машину, чтобы знать, что выходит

Перед установкой коммутатора убедитесь, что на существующей панели достаточно места для его размещения, а также для вставки и прокладки дополнительных кабелей. Машина установлена на DIN-рейку. Шнур питания от входа или машины группы подключается к его верхнему выводу, а сетевой шнур к кондиционеру подключается к нижнему выводу.

При установке машины провода следует подключать в соответствии с их цветовым обозначением. Это необходимо для правильной работы устройства, а также для выполнения функций защитного заземления и отключения.

К машине подключается фазный провод. У большинства кабелей он белый, реже красный или коричневый. Нулевой проводник воткнут в нулевую шину в щите и имеет синее, реже черное обозначение. Третий обязательный провод – защитное заземление. Он должен быть подключен к шине заземления или заземленному экранированному шасси. Цвет такого проводника желто-зеленый.

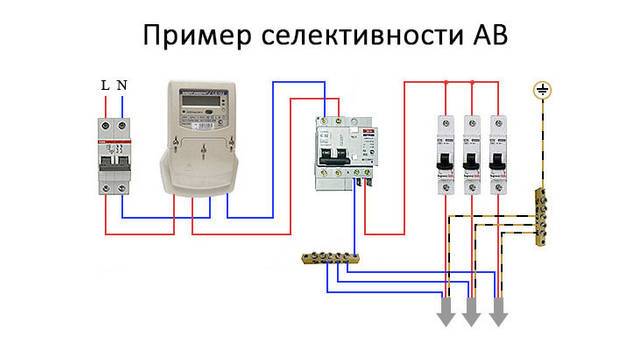

При установке необходимо убедиться, что номинал машины для кондиционера не совпадает и не превышает номинал приточной или группы машин на приборной панели. В противном случае первым сработает групповой выключатель, обесточив всю квартиру, включая ее освещение.

Если это условие не может быть выполнено с существующим групповым автоматом, то его необходимо заменить на более мощный.

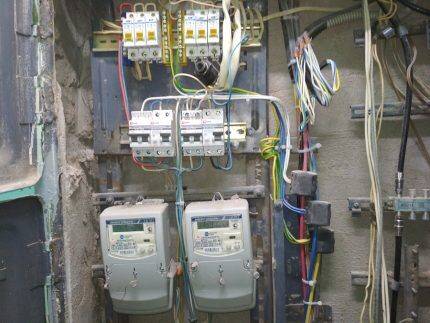

Так как неправильная установка станка в панели пола многоквартирного дома может привести к выходу из строя электрооборудования не только вашей, но и соседних квартир, в этом случае обязательно обратитесь к вашей управляющей или партнерской компании для установки и подключения машина

Если невозможно установить кондиционер в полу или в ширмах в квартире, правила позволяют установить его на удалении от них. В этом случае длина кабеля от экрана до машины не должна превышать 6 м, а для установки защитного устройства потребуется установка дополнительного экрана или коробки.

Установить машину в отдельную коробку просто. Этот бокс имеет встроенную DIN-рейку и может быть оснащен нулевой шиной. Установите коробку на стену со специальными креплениями, закрепите выключатель, подключите провода и закройте крышку

В случае такой установки сечение кабеля от панели к машине должно быть не меньше сечения кабеля от машины к кондиционеру. Кроме того, перед установкой на кондиционер отдельной машины и линии электропередачи убедитесь, что поперечные сечения проводов линии электропередачи в электрическом щитке несут дополнительную нагрузку, создаваемую сплит-системой.

Расчёт номинала вводного автоматического выключателя

Работоспособность устройств и безопасность электрической сети в жилом доме или квартире напрямую зависит от правильного выбора автоматических выключателей, в том числе вводного устройства. Чтобы рассчитать номинал вводного автомата нужно обладать некоторыми электротехническими знаниями.

Для частного дома 380 В 15 кВт

Чтобы произвести расчет вводного автомата для частного дома, необходимо учесть следующие значения: напряжение в сети (U), мощность (P) всех электрических приборов, которые будут работать в сети, поправочный коэффициент, который учитывает одновременное включение электроприборов и качество электропроводки.

Пример расчета:

Допустим, что сумма мощностей всех электроприборов в жилом доме составляет 15 кВт (эта же мощность в России обычно подводится к частным жилым зданиям) при напряжении 380 В. Чтобы рассчитать ток, используем Закон Ома для электрической цепи:

I=P/U;

I=15000/380 = 39, 47 A.

Вводим поправочный коэффициент. Так как все электрические приборы в доме одновременно включаться не будут и, учитывая старую электропроводку, принимаем значение поправочного коэффициента равное 0,85.

Iн=39,47х0,85 = 33,55.

Ближайшие по номиналу значения автоматов: на 32 А и на 40А. Выбираем номинал в наименьшую сторону. И получаем, что для нашего частного дома необходим вводной трехполюсный или четырехполюсный автомат на 32 А.

Для квартиры 220 В

Для квартир с напряжением 220 В расчет вводного автомата аналогичен выбору автомата для частного дома. Единственное различие заключается в том, что изменится мощность и напряжение сети.

Пример расчета:

Допустим, что сумма мощностей будет равняться 10 кВт, поправочный коэффициент примем 0,85, а напряжение, как мы уже знаем, равно 220 В. Тогда:

Iн=10000/220*0,85= 45,45х0,85 = 38,63.

Исходя из полученного значения и округляя номинал к наименьшему, выбираем автоматический выключатель 32 А.

Для кондиционера

У кондиционеров высокие пусковые токи. Они часто в 5-10 раз превышают номинальную мощность. Учитывая этот фактор, Вам понадобится характеристика расцепления с максимальной задержкой — класс «D».

Если взять более дешевые «B» или «C», то на старте они среагируют на резкий скачок нагрузки, как на КЗ и выбьют. Серьезной аварии от этого не должно случиться, но аварийное «отключение» увеличит износ электроники, и в редком случае может даже вывести из строя.

Насчет номинала нужно смотреть в технический паспорт кондиционера и брать по мощности в верхнюю сторону. Например, если в паспорте написано 3,2 кВт (3200 Вт), то сила тока будет равна 14,5А. В таком случае понадобится АВ на 16А, но не на 13А. Похожая ситуация и в случае с холодильником.
