Канальный кондиционер: что это такое, как осуществить его монтаж

Виды кондиционеров с притоком свежего воздуха

От классических сплит-систем кондиционер с функцией приточной вентиляции отличается наличием канала воздуховода, а вот его устройство и различает между собой подобные приборы.

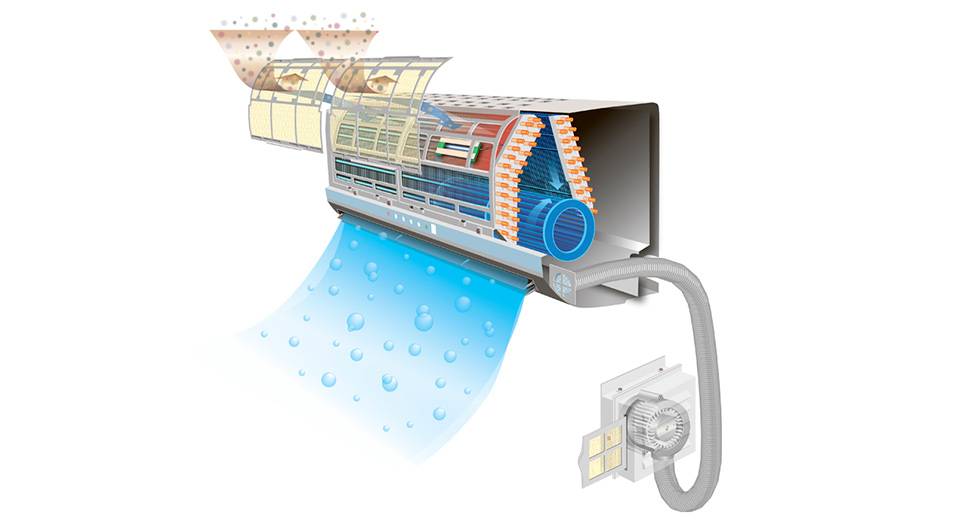

Мембрана

Кондиционер с подмесом свежего воздуха этого типа включает в себя специальную мембрану, которая регулирует работу канала. Особенность работы мембраны – в неравномерной пропускной способности: молекулы кислорода проникают через нее в два раза лучше, чем молекулы остальных газов, что позволяет поддерживать естественный уровень кислорода в помещении. Мембранные приточные кондиционеры встречаются достаточно редко на российском рынке и стоят от 50 000 рублей, кроме того, цена установки устройства также выше обычной.

Модульная система

Представляет собой дополнение к уже установленной системе. В основе таких решений – рекуператор с воздуховодом, имеющий собственный внешний блок, как у кондиционера, который устанавливают рядом с внешним блоком сплит-системы. В таком модуле есть небольшие трубки воздуховодов, по которым проходит воздух, по дороге обмениваясь теплом для терморегуляции потоков. По сути, модуль представляет собой небольшую вытяжку с подмесом свежего воздуха. Основные минусы такого решения – громоздкий короб на стене, причем уже второй, так как рядом есть блок кондиционера, и ограниченный воздухообмен, в среднем – около 20 м3/ч, чего недостаточно для полноценного дыхания даже одного человека. На сегодняшний день на российском рынке таких модулей уже практически не осталось; даже официальные производители убирают их из каталогов, так как по всем показателям они проигрывают качественной приточной вентиляции. Цена таких устройств начинается от 7 000 рублей, что, естественно, не включает в себя цену самого кондиционера.

Модификация внешнего блока

Один из наиболее логичных вариантов в решении проблемы притока свежего воздуха в кондиционере – модификация внешнего блока. Действительно, такое решение существует и представляет собой совмещение блока охлаждения с вентиляционным. При этом вентиляционный блок связывается каналом воздуховода с внутренним блоком кондиционера и подает воздух через него. Максимальная подача воздуха для такой системы на порядок выше, чем у остальных вариантов – 32 м3/ч, однако этого достаточно по норме только для одного человека. Кроме того, стоимость таких устройств куда выше кондиционеров без притока и начинается от 140 000 рублей.

Другие типы кондиционеров с подмесом свежего воздуха представляют собой модификации описанных видов. В любом случае, все такие сплит-системы объединяет то, что показатели воздухообмена далеки от желаемых: свежий воздух составляет всего 5–10% от общего потока, а его объем, в основном, колеблется около 20 м3/ч, что составляет около половины от нормы на одного человека. Наибольшие показатели среди кондиционеров дают канальные системы – до 25% от общего потока занимает свежий воздух, однако такие системы сложно установить в городской квартире.

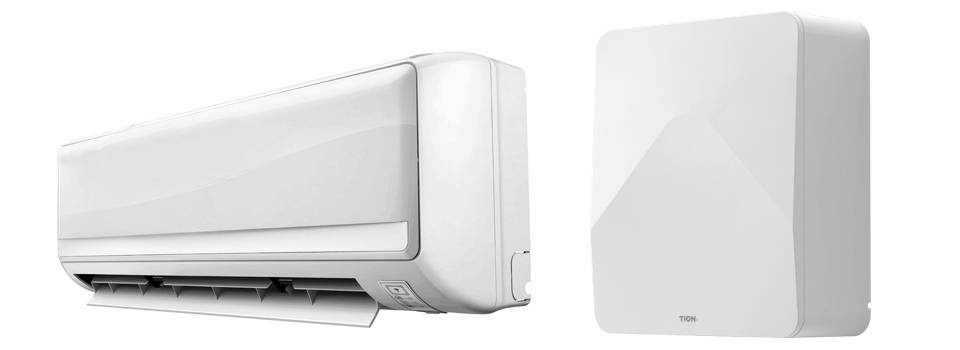

Таким образом, оптимальным решением будет разделить эти функции и установить кондиционер с приточной вентиляцией в квартире, возможно даже в одной комнате. Качественная приточная вентиляция подает до 160 м3/ч свежего воздуха с улицы, при этом воздух очищается от вредных примесей – пыли, аллергенов, неприятных запахов.

Приточные канальные модели

Функция замещения отработанных воздушных масс воздухом с улицы в полной мере реализована только у канальных кондиционеров, поэтому разберем их особенности эксплуатационные качества более подробно. Грамотно рассчитанная и установленная канальная сплит-система справляется и с задачами вентиляции, и с контролем над микроклиматом в помещениях.

Отличительные черты кондиционера с притоком

Рециркуляционные модели канальных кондиционеров (КК) по принципу работы близки обычным сплит-системам, однако они отличаются конструкцией и местом монтажа. Внутренние модули встраиваются в подвесные потолочные конструкции, а по каналам, соединяющих их с наружным блоком, циркулирует воздух.

Галерея изображений
Фото из
Компрессорно-конденсаторный выносной блок монтируют с наружной стороны здания, а испарительный (или несколько испарительных) размещают внутри помещений, под декоративной отделкой потолка

Внутренний модуль канальных моделей отличается простым техничным дизайном, в отличие от традиционных комнатных сплит-систем. Часто видимой остается только лицевая часть – решетка

Воздушная масса через заборную решетку внутреннего модуля попадает внутрь воздуховодов, затем возвращается в комнату через распределительные решетки

Изогнутые воздуховоды и решетки создают сопротивление для движения воздуха, справиться с ним помогает довольно мощный вентилятор

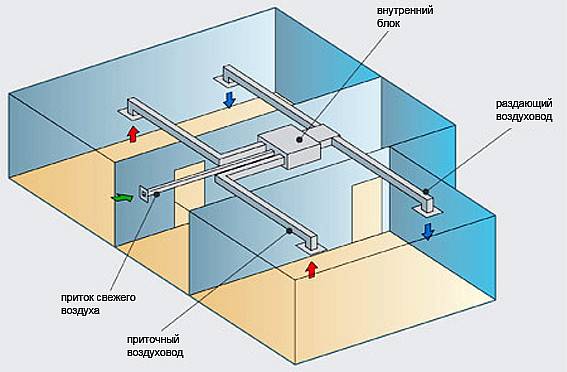

Особенности конструкции канальной системы

Дизайн внутреннего блока КК

Циркуляция воздуха внутри системы

Канальный вентилятор для принудительной циркуляции

Так выглядит простая рециркуляционная модель, не способная подавать свежий воздух. Чтобы система могла выполнять приточную функцию, необходим встроенный обогреватель. Это регламентируется правилами СНиП, по которым нижний порог температуры воздушных масс, поступающих с улицы, должен быть +14 °С.

Если на улице температура воздуха выше -15 °С, с функцией обогрева справляется тепловой насос. Однако при более низких температурах используются модели кондиционеров с водяными или электрическими нагревателями. Оборудование, осуществляющее нагрев, может быть как дополнительно установленным, так и встроенным.

Система нагрева оснащена блоком автоматики, благодаря которому осуществляется регулировка подачи свежего воздуха в различных режимах, в зависимости от сезона. Управление автоматическим блоком производится при помощи пульта д/у

Программируемые приточные системы дороже обычных комнатных модификаций с настенной установкой, но они намного эффективнее и функциональнее их именно благодаря совмещению вентиляции и кондиционирования. Количество кислорода в воздухе соответствует санитарным требованиям, температура легко регулируется, а внешний вид не создает дискомфорта, так как все рабочие части системы находятся в невидимой зоне, над потолком.

Принцип работы приточной системы

Для транспортировки воздуха с улицы в помещения предусмотрены воздуховоды, которых нет у обычных сплит-систем. Сначала воздух с улицы через наружный блок перемещается в утепленный канал, затем – в смесительную камеру. Там поступивший воздух соединяется с отработанным, освежая его.

Затем воздушная смесь проходит сквозь фильтры и, согласно выбранному режиму, обрабатывается. Происходит осушение, нагрев или охлаждение воздушных масс. После этого очищенный, профильтрованный, частично освеженный воздух заданной температуры поступает в помещения.

Канальные модификации с подмесом применяют в больших по объему помещениях, которые разделены между собой некапитальными перегородками. Это квартиры с потолками от 3 м, поликлиники, заведения питания, спортивные и образовательные учреждения, офисы и пр.

Как правило, поддерживаемая температура полностью зависит от сезона. Летом приточные канальные кондиционеры работают на охлаждение, зимой – на обогрев. В прохладный сезон достаточно функционирования теплового насоса, калорифер в этот период можно не применять.

Миф №4 . Кондиционер нагревает воздух

На самом деле . Частично это правда – кондиционер, выполненный в виде сплит-системы, может подогревать воздух. Однако есть ряд ограничений, основное из которых – невозможность подогрева зимой. Включать сплит-систему на подогрев можно только при положительной уличной температуре (более дорогие модели — до -10С). При попытке обогрева помещения кондиционером в мороз, в недорогом кондиционере может сломаться компрессор, а в дорогом электроника не позволит включить подогрев

Осенью и весной, при плюсовой температуре, включение кондиционера в режиме подогрева должно производиться с осторожностью, поскольку радиатор внешнего блока охлаждается и на нём образуется большое количество конденсата и для предотвращения поломки кондиционера необходимо регулярное его удаление. В описаниях некоторых кондиционерах можно увидеть функцию «зимний комплект»

Некоторые потребители, не разобравшись, считают, что эта функция кондиционера обеспечит оптимальную температуру воздуха в помещении в зимнее время. На самом деле, данная функция подразумевает охлаждение в зимний период помещений с интенсивным тепловыделением (например, комнат, где размещено большое количество аппаратуры). К подогреву воздуха, актуальному для большинства потребителей, это не имеет никакого отношения

В описаниях некоторых кондиционерах можно увидеть функцию «зимний комплект». Некоторые потребители, не разобравшись, считают, что эта функция кондиционера обеспечит оптимальную температуру воздуха в помещении в зимнее время. На самом деле, данная функция подразумевает охлаждение в зимний период помещений с интенсивным тепловыделением (например, комнат, где размещено большое количество аппаратуры). К подогреву воздуха, актуальному для большинства потребителей, это не имеет никакого отношения.

Теперь о проветривателях. Их модификация, называемая «бризер», имеющая функцию климат-контроля, подогревает воздух в помещении до заданной пользователем температуры вне зависимости от температуры за окном. Чем больше разница температур, тем эффективнее происходит нагрев. Большинство проветривателей без функции климат-контроля также подогревает воздух, но без возможности задания конкретного градуса – у прибора есть несколько мощностей нагрева, и чем выше эта мощность, тем теплее температура свежего воздуха в помещении. Рекуператоры нагревают воздух за счёт передачи тепла приточному воздуху от вытяжного. При наличии проветривателя, подогревающего воздух, не нужно тратиться на обогреватель. В случае рекуператора, подогрев даже не требует дополнительных затрат на электроэнергию.

Резюме

Таким образом, можно сделать вывод, что бытовой кондиционер и бытовой проветриватель – разные устройства, предназначенные для решения разных проблем, и в идеале дополняющие друг друга. При наличии проветривателя в помещении, для охлаждения воздуха в летний период достаточно простого, недорогого кондиционера (при расчете мощности кондиционера в тандеме с проветривателем, необходимо ставить кондиционер более мощный, чем если бы он ставился без проветривателя, так как в летнее время проветривание теплым воздухом потребует от кондиционера дополнительной мощности) поскольку функции подачи свежего воздуха, его фильтрации от всевозможных примесей и, при необходимости, подогрева – решает проветриватель.

(с) Свежий Воздух. Копирование только с указанием URL

В условиях современных герметичных квартир все чаще возникают вопросы, связанные с неэффективностью , а именно с отсутствием притока уличных воздушных масс. Вследствие отсутствия поступления свежего воздуха, в таких помещениях значительно уменьшается содержание кислорода в воздушной смеси, что приводит к резкому снижению умственной и физической активности находящихся в нем людей.

Сегодня эта проблема решается при помощи создания принудительной

Оснащения помещений проветривателями и стеновыми приточными клапанами, а также специализированным климатическим оборудованием – кондиционерами с притоком свежего воздуха. Справедливости ради следует сказать, что более корректно называть это оборудование не с притоком, а с подмесом уличного воздуха, причем объем воздушных масс, поставляемых в помещение, обычно не превышает 40 %.

Советы по выбору кондиционеров

Перед приобретением сплит-системы для домашнего использования или для применения в офисе необходимо в первую очередь решить, нужна ли вентиляция. Возможно, помещение оборудовано эффективной системой вентилирования и не нуждается в дополнительных устройствах подобного типа.

Если воздухообмен слабый, обратите внимание на модели приточных кондиционеров. Для комнат с высокими потолками подойдут любые встраиваемые модели – канальные, кассетные

Но не забывайте, что для маскировки рабочих элементов придется возвести подвесную конструкцию

Для комнат с высокими потолками подойдут любые встраиваемые модели – канальные, кассетные. Но не забывайте, что для маскировки рабочих элементов придется возвести подвесную конструкцию

Если потолки низкие (например, 2,5 м), идея с потолочными моделями не устроит. Возможно, по техническим характеристикам можно подобрать устройство с настенным модулем, которое одновременно осуществляет подмес воздуха с улицы.

Для больших по площади комнат потребуется более производительная модель, например, с напольно-потолочной установкой. Холлы гостиниц, фойе и вестибюли отличаются большими объемами. Дополнительно к канальным системам в них устанавливают колонные модели, отличающиеся производительностью и высокой скоростью воздухообмена.

Независимо от типа устройства, необходимо проанализировать его технические характеристики и эксплуатационные качества: уточнить, на какую площадь рассчитана модель, какова ее мощность, возможно ли подключение дополнительных модулей.

Новейшие программируемые кондиционеры с большим списком дополнительных опций гораздо дороже, однако некоторые функции действительно являются важными.

С ориентирами выбора сплит-системы для обустройства загородного дома и городской квартиры ознакомит следующая статья, содержащая информацию с ответами на вопросы потенциальных покупателей.

Конструкция канального кондиционера

Во внутреннем блоке канального кондиционера, как у большинства сплит-систем, находится испаритель и вентилятор. В наружном блоке канальной сплит-системы находится компрессор, конденсатор и вентилятор обдува конденсатора.

В низконапорных кондиционерах воздух из помещения втягивается через решетки и поступает во внутренний блок, где проходит через фильтры, охлаждается или нагревается до нужной температуры и, вентилятором подается через и распределительные решетки внутрь помещения. При наличии притока атмосферного воздуха должен быть организован отдельный воздуховод с обогревателем от внешней стены к внутреннему блоку канального кондиционера.

В средненапорных и высоконапорных, как правило, забор и подача воздуха осуществляется по воздуховодам.

Канальные сплит-системы комплектуются пультом управления. Чаще всего, это проводной стационарный настенный пульт. Но некоторые производители предлагают и инфракрасный дистанционный пульт управления как отдельную опцию.

Достоинства и недостатки канальных кондиционеров

Достоинства

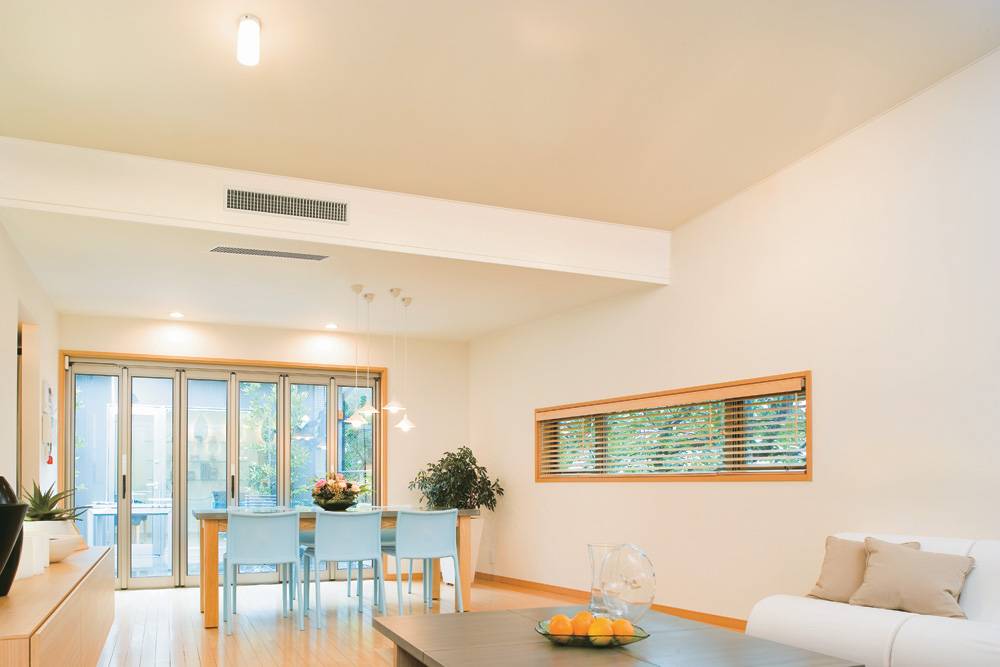

• Возможность полностью скрыть внутренний блок и реализовать топовый дизайн. Остаются видны лишь декоративные решетки, линейные диффузоры или анемостаты.
• Один канальный кондиционер способен охлаждать несколько помещений (обычно актуально только для коммерческих помещений)
• Распределение воздуха можно сделать идеальным — неощутимыми потоками прохладного воздуха равномерно по всему помещению
• Низкий уровень шума. Расположение внутреннего канального блока на расстоянии от зоны обслуживания или за потолком делает его практически бесшумным.
• Возможность подмеса свежего воздуха в помещение и удобное совмещение канального кондиционера с системой вентиляции.

Недостатки

• Для установки канального кондиционера и его воздуховодов необходимо наличие подвесных потолков либо места чтобы его спрятать.
• Монтаж канальных сплит-систем необходимо производить в стадии ремонта помещения, по чистовой отделке потом не реализуемо если это не стиль лофт
• Требует сложного дорогого  небыстрого монтажа и расчетной части

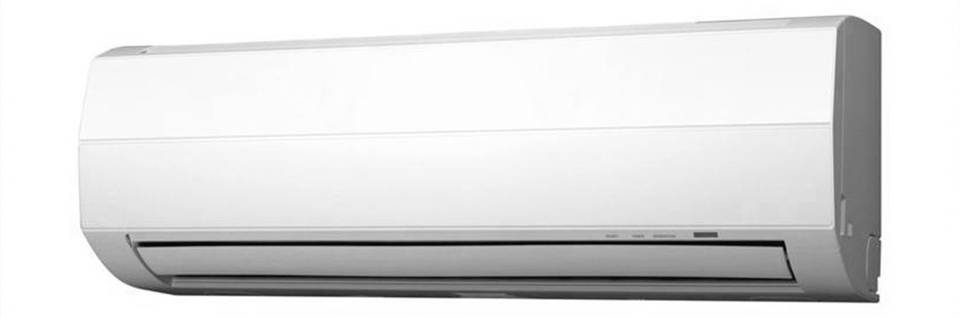

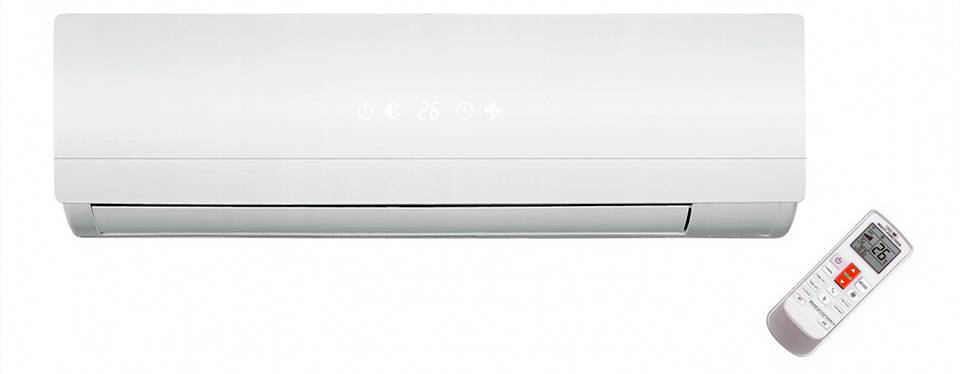

Как выбрать настенную сплит-систему с приточной вентиляции

Прежде всего необходимо определиться с основными параметрами здания:

• объем помещения;
• тип помещения: спальня, гостиная, кухня, офис;
• климатическая зона, максимальная и минимальная годовая температура;
• качество уличного воздуха;
• необходимость объединения нескольких внутренних и одного внешнего блока.

Исходя из этих характеристик, выбирают следующие параметры устройства:

• тепловая мощность (на охлаждение и на обогрев);
• производительность воздухообмена;
• наличие дополнительных систем для обеззараживания воздуха (ионизация, ультрафиолетовое облучение).

Каждая дополнительная опция увеличивает цену устройства. Следует тщательно продумать и выбрать лишь действительно необходимые.

Область применения

Наиболее часто сплит-системы подобного типа применяют в помещениях с большим объемом, или там, где нежелательно, чтобы внутренний блок был на виду.

В основном канальные кондиционеры превышают по мощности традиционные климатизеры, и потому применяются в производственных помещениях, административных зданий, конференц-залов, офисов и крупных магазинов.

Сплит – системы способны не только обновлять атмосферу, но ионизировать и увлажнять воздушную среду, а используя функцию добавления свежего воздуха, можно обеспечить мгновенную свежесть и чистоту воздуха в помещении.

Разметка и установка внутреннего блока

На стене, где отсутствует разводка электричества, с помощью уровня отмеряют нужную длину от стен и ставят точки. В них будут установлены дюбеля, которые станут опорой креплений самого кондиционера

Важно, чтобы внутренний блок был установлен максимально ровно по горизонтали

В отмеченных точках с помощью перфоратора делаются отверстия, куда вводятся заглушки из пластика для дюбелей. Далее устанавливается пластина и сами дюбеля

После выполненных работ важно проверить уровень. Если имеются значительные погрешности, то отверстия сверлят в другом месте

С помощью перфоратора делают сквозное отверстие в стене, через которое будет выводиться шланг межмодульной трассы. Для укладки соединений стену штробят или формируют короб. Оба способа хороши и имеют свои нюансы. В штробы удобно укладывать провода, но их в дальнейшем придется замазывать. Короб предполагает поверхностное крепление коммуникаций, но внешне это не всегда так красиво, как бы этого хотелось.

Требования к штробам:

1. Уклон не менее 1 см на каждый метр длины – обеспечит правильную и бесперебойную циркуляцию конденсата в дренаже.
2. Толщина штробы – не менее 5 см, чтобы дренаж и кабель располагались не в плотный контакт.

Принцип действия

Работает канальный кондиционер абсолютно по той же схеме, что и любой другой. Основу прибора составляет тепловой насос. Он состоит из заполненного особым газом (хладагентом) замкнутого контура (два радиатора, соединённые трубками) и компрессора, который заставляет этот газ двигаться по кругу.

Принцип работы элементов канального кондиционера

«Перекачивание» тепла осуществляется за счёт попеременного сжатия и расширения хладагента. Сжатие происходит в наружном радиаторе контура, при этом температура газа значительно возрастает, так что он становится горячим. Из-за разности температур начинается теплообмен между ним и наружным воздухом, в ходе которого хладагент отдаёт тепловую энергию, воспринятую от воздуха в помещении. Чтобы сделать теплообмен более интенсивным, наружный радиатор обдувается вентилятором.

Повышение давления в наружном радиаторе осуществляется за счёт установки на его выходе некоего устройства — дросселя, которое пропускает газ в очень малых количествах. Таким образом, нагнетаемый компрессором хладагент накапливается перед дросселем и сильно сжимается. Самый простой вариант дросселя — длинная тонкая трубка (капилляр).

Через дроссель жидкий хладагент понемногу просачивается во внутренний радиатор, расположенный в помещении (во внутреннем блоке). Давление здесь низкое, поэтому жидкость испаряется, снова превращаясь в газ. Внутренний радиатор, соответственно, называют испарителем.

Таким образом работает кондиционер

Получается, что небольшое количество газа занимает весь объём внутреннего радиатора, то есть происходит его расширение. Из-за этого хладагент сильно остывает и начинает нагреваться от внутреннего воздуха (здесь также имеется обдув). Вобрав в себя какое-то количество тепла, газ поступает в компрессор, который нагнетает его в наружный радиатор, и весь цикл повторяется.

Современные кондиционеры в большинстве своём проектируются так, чтобы была возможность перенаправить потоки хладагента и тем самым превратить наружный радиатор из конденсатора в испаритель, а внутренний — из испарителя в конденсатор. При этом тепловой насос начнёт «перекачивать» тепло в обратную сторону, то есть кондиционер будет работать в режиме отопления.

Понятно, что с понижением наружной температуры это соотношение будет всё менее выгодным, пока в определённый момент эффективность кондиционера вовсе не окажется нулевой. Поэтому эксплуатировать данный прибор в режиме отопления имеет смысл только при тех температурах наружного воздуха, которые рекомендованы производителем.

Четвертый этап – штробление стенок зданий или его пола

Чтобы объединить фреоновые трубки с электропроводом с поддержкой блока самой сплит-системы, нужно проломить отверстие на поверхности стены либо на самой плоскости потолка. Стоит отметить, что монтаж систем вентиляции и кондиционирования – это достаточно сложный процесс, который требует особой внимательности.

Когда по какой-либо причине вы не имеете возможности приобрести новый кондиционер на протяжении проведения ремонтных работ, или же вы желаете устанавливать блок кондиционера лишь после того, когда ремонт будет окончен – вы сможете заложить трассу, а также законсервировать ее. Самостоятельно монтировать кондиционер нужно осуществлять правильно сразу, поскольку при повторном снятии, корпус расшатывается, и мелкие детали могут выйти из строя. После полного окончания ремонта, сам кондиционер, который не пострадал от пыли и мусора, будет установлен непосредственно на желаемое вами место, а вот коммуникации будут перекрыты в самих стенах.

Если же штробить нельзя, к примеру, тогда монтирование кондиционера осуществляется сразу после завершения процесса ремонта, провода и трубы можно просто спрятать за специальным декоративными пластиковыми небольшими коробами.

Вытяжка для кухни и зонта

Заодно с приточной вентиляцией решил сделать и “правильную” вытяжку для кухни.

• в качестве вытяжного вентилятора поставил Systemair К 160M на 500м3/час
• перед вентилятором стоит глушитель длиной 1 м
• перед глушителем — простой фильтр, чтобы ловить жир с кухонного зонта и обратный клапан подпружиненный
• все собрано 150 трубой, на этот раз пластиком
• родной вентилятор из кухонной вытяжки не включается

Параллельно собрал 125 трубой естественную вытяжку из кухни, так же с обратным клапаном, который подпружинен в открытом состоянии (при включении вытяжного вентилятора обратный клапан закрывается). Отвод от естественной вытяжки сделал в кладовку и уменьшил сечение.

Все собрано в кладовке, которая граничит с кухней.

Результат мне понравился. Шума от вытяжки практически нет, даже на максимуме.
Мощность вентилятора впечатляет, мелкий песок, который был в трубе засосал как пылесос.

И главное, благодаря глушителям, я перестал слышать рабочих с верхнего этажа (звук шел через вентиляционную шахту).

Фото монтажа:

Дополнительно в туалете поставим маленький глушитель и ирисовый клапан для регулировки потока.
Без регулировки тяга была такая, что зимой на туалете невозможно сидеть — сдувает. После ирисового поставил обратный клапан.

Выполнение монтажа

Установка канальных кондиционеров должна проводиться подготовленными монтажниками с соблюдением технологических требований.

В первую очередь выбирается место для установки наружного блока сплит-системы. Желательно располагать его на северной или затененной стене здания. Также рекомендуется по возможности устанавливать наружный блок в месте, где имеется удобный доступ для обслуживания, например, рядом с балконом. После выбора места выполняют установку кронштейнов, на которых будет размещен наружный блок, пробуривают отверстие в стене для прокладки фреоновой магистрали и кабеля.

Подбирается место для размещения внутреннего блока. Оно должно соответствовать следующим требованиям:

• не должно создаваться повышенной шумовой нагрузки в жилых помещениях или помещениях, где постоянно находятся люди;
• длина ветвей воздуховодов должна быть примерно одинаковой;
• в месте установки внутреннего блока температура не должна опускаться ниже +10 °C.

Лучше всего крепить внутренний блок непосредственно к потолку или стене. Если приходится выполнять его монтаж к профильному каркасу подвесного потолка или другому недостаточно прочному основанию, то установка обязательно выполняется с использованием виброгасящих вставок.

К внутреннему блоку от распределительного щита прокладывается отдельный электрический кабель. Также выполняется прокладка кабеля от внутреннего к наружному блоку. Сечение жил подбирается исходя из номинальной мощности оборудования, но не может быть меньше 1,5 квадратных миллиметров. В соответствии со схемой подключения канального кондиционера выполняется соединение клемм.

Затем выполняется монтаж фреоновой магистрали в следующей последовательности:

1. Отрезается два отрезка медной трубки. Их длина должна быть на 1 метр больше протяженности магистралей между блоками. Резать трубки следует только труборезом. Не допускается использование ножовки по металлу, чтобы не допустить засорение системы металлической стружкой.
2. Трубы загибаются в нужных местах. Для этой цели применяют трубогиб, чтобы предотвратить растрескивание металла.
3. На трубы надевается теплоизоляционный материал.
4. На концы трубок надевают монтажные фитинги и выполняется вальцовка при помощи специального инструмента.
5. При помощи фитингов концы трубки соединяются со штуцерами наружного и внутреннего блоков.

Также проводится прокладка дренажной армированной трубки для отведения конденсата.

Кабель, трубки фреонопровода и дренажную трубку надежно крепят к стене, потолку или к другим конструкциям. После прокладки всех коммуникаций отверстие в стене заделывается.

Перед тем, как подключить канальный кондиционер, необходимо выполнить вакуумирование системы. Для этой цели подключается вакуумный насос, который должен выполнять откачку в течение 60 минут. Такое время необходимо для гарантированного удаления влаги из системы. По окончании вакуумирования в систему заправляют требуемый объем хладагента. При этом необходимо постоянно контролировать давление.

Заправленный кондиционер включают в тестовом режиме и контролируют его работу в течение определенного времени. Если оборудование работает нормально, выполняется подключение воздуховодов, сеть которых должна быть предварительно смонтирована. Воздуховоды подключаются через специальные вставки из брезента или прорезиненной ткани для гашения вибраций.

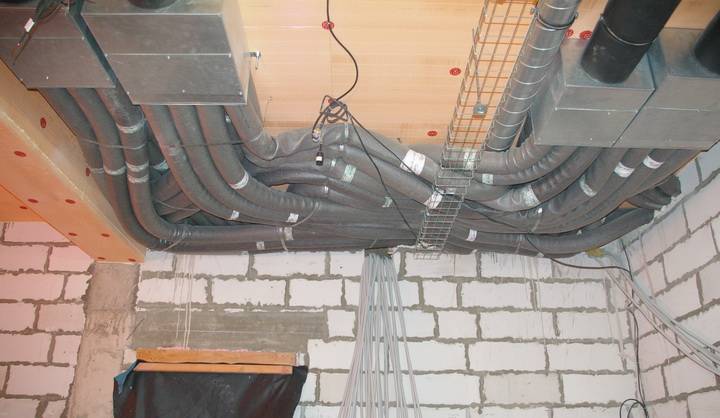

Воздуховоды рекомендуется прокладывать в пространстве над подвесным потолком или внутри перегородок. При этом для обслуживания в отделке следует предусматривать наличие легкосъемных элементов, демонтаж которых открывает легкий доступ к основным узлам системы кондиционирования. Приточные воздуховоды необходимо теплоизолировать, чтобы исключить образование конденсата на внешней поверхности их стенок.

Смонтированную систему кондиционирования проверяют при работе в различных режимах. При необходимости выполняются настройки, после чего проводится повторное тестирование. В случае соблюдения всех нормативных параметров система сдается в эксплуатацию.

Виды

Канальные кондиционеры делятся на несколько разновидностей по следующим признакам:

По напору вентилятора внутреннего блока

Напор — это давление, соответственно, измеряется он в Паскалях (Па). Кондиционеры бывают:

• низконапорными, с напором до 50 Па;
• средненапорными, с напором до 150 Па;
• высоконапорными, с напором до 300 Па.

Чем более высоким является аэродинамическое сопротивление подключаемых к кондиционеру воздуховодов, тем более сильный напор требуется для продавливания через них воздуха.

По режиму работы (тип электрической схемы)

Есть два варианта:

1. Старт/стоп-кондиционеры: в этих приборах компрессор всегда работает с одной и той же скоростью, соответственно, и мощность теплового насоса остаётся практически постоянной. Для поддержания температуры на заданном пользователем уровне автоматика периодически отключает охладитель, отчего данный режим и получил название «старт/стоп».

2. Инверторные: более современные кондиционеры, в электрической схеме которых имеется инвертор — электронное устройство, позволяющее получать переменный ток любой частоты. Благодаря этому появляется возможность регулировать скорость работы компрессора и, соответственно, мощность теплового насоса.

Инверторный кондиционер не отключается — он устанавливает оптимальную мощность охлаждения и в таком режиме работает постоянно.

Следует знать, что продавцы зачастую приписывают инверторным кондиционерам преимущества, которых на самом деле не существует. Желание поднять спрос на эти модели вполне понятно: инверторный охладитель стоит в 1,5–2 раза дороже обычного старт/стоп кондиционера той же мощности.

Вот самые распространённые мифы:

1. Инверторный кондиционер экономит электроэнергию: при этом сообщаются умопомрачительные цифры — до 30%. Однако, любые попытки найти информацию о том, где, кем и при каких условиях проводились исследования, оказываются безрезультатными. Если же рассуждать теоретически, то инверторная модель может оказаться даже более затратной: в ней имеется дополнительный потребитель в лице платы управления инвертора плюс для его силовой схемы характерны некоторые потери.
2. Режим работы без отключений продлевает срок службы компрессора: в ответ на подобное утверждение опытные мастера советуют вспомнить компрессоры советских холодильников, которые работали в режиме «старт/стоп» десятилетиями и при этом не ломались. То же самое можно сказать о компрессорах первых импортных кондиционеров, появившихся в СССР в 80-хх. Они исправно служили очень долго, пока прибор не меняли по причине морального старения или утраты привлекательного внешнего вида. Таким образом, можно сделать вывод: компрессор — весьма живучий агрегат, даже если он работает в режиме «старт-стоп».
3. Инверторный кондиционер менее шумный: компрессор в сплит-системе специально вынесен в наружный блок, чтобы его не было слышно в помещении, поэтому режим его работы на внутренний шумовой фон не влияет. «Звуковое сопровождение» производит вентилятор внутреннего блока и движущийся поток воздуха, на которые инвертор не оказывает ни малейшего влияния.

Единственное реальное преимущество инверторных кондиционеров состоит в том, что они поддерживают стабильную температуру (при режиме «старт-стоп» она постоянно колеблется в пределах 3-х градусов), и главное — подают менее холодный воздух. Последнее обстоятельство снижает вероятность простуды, что особенно актуально во время сна, когда человек наиболее уязвим.

По наличию дополнительных функций

Некоторые модели «канальников» имеют расширенный набор возможностей:

1. Функцию дополнительной обработки воздуха: подразумевается наличие увлажнителя, ионизатора, УФ-лампы (обеззараживание) и фильтра тонкой очистки, например, угольного или фотокаталитического.

2. Функцию подмеса наружного воздуха: очень удобная опция. Пользователи кондиционеров, в которых она не предусмотрена, вынуждены отказаться от проветривания и сидеть в душном помещении. Если же всё-таки открыть окно, то приток тёплого наружного воздуха будет неконтролируемым и весь наработанный кондиционером холод улетучится, да и сам он может выйти из строя из-за перегрузки.

Совсем иное дело — при наличии функции подмеса свежего воздуха. Аппарат сам осуществляет его забор через проведённый сквозь стену воздуховод в допустимом количестве, которое не приведёт к ощутимому изменению температуры и перегрузке. При отключении кондиционера воздуховод автоматически перекрывается электромагнитным клапаном. Обычно объём свежих поступлений составляет 8—15% от объёма воздуха, прокачиваемого через охладитель, но при необходимости этот показатель можно кратковременно увеличить до 20—30%.

Эффективность использования

Многие пользователи кондиционеров или сплит-систем могут задать резонный вопрос: а зачем вообще нужно обеспечивать приток воздуха с улицы с их помощью, если можно просто проветривать помещение? Кроме того, оснащение прибора дополнительными функциями ведет к повышению его стоимости, что также не особо радует потребителей.

Однако для приобретения именно такой сплит-системы есть масса причин:

• Во-первых, обычное кондиционирующее устройство способно только нагревать или охлаждать воздух. То есть, оно не способно его очищать, а поэтому люди, длительное время находящиеся в помещении с работающим кондиционером, вынуждены дышать загрязненным воздухом.
• Во-вторых, современные квартиры довольно часто не оснащены эффективно работающей вентиляцией – а ведь намного проще установить кондиционер с притоком свежего воздуха, чем пробовать менять всю вентиляционную систему многоэтажного дома.
• В-третьих, обычные сплит-системы приводят к простудным заболеваниям при длительном нахождении в помещении во время их работы. Конечно же, заболеванию способствует не сам кондиционер и даже не охлажденный воздух, а те болезнетворные микроорганизмы, которые в нем пребывают. Так, естественная вентиляция, способствуя притоку свежего воздуха, препятствует значительному скоплению разнообразных микроорганизмов в воздушном пространстве помещения. Когда же работает кондиционер, как правило, доступ к свежему воздуху закрыт, что и приводит к быстрому размножению вирусов, бактерий, микробов и пр.

Стоит сказать, что кондиционер с притоком воздуха необходим не только в частных помещениях. Так, сегодня большинство офисов, торговых помещений, кабинетов государственных служащих, врачей и пр. оборудовано сплит-системами. Таким образом, множество людей вынуждены постоянно подвергаться риску заболевания, часто испытывать недомогание и потерю жизненных сил вследствие недостатка свежего воздуха, что, конечно же, негативно сказывается и на результатах их работы.
