Вентиляция из пластиковых канализационных труб в частном доме: возможность сооружения и лучшие варианты

Процесс сооружения системы

Устройство вытяжной вентиляции на кухне или в санузле начинается с разметки всей системы. После этого подбираются и просчитываются материалы. Никогда не спешите с расчетами. Все нужно делать взвешенно и спокойно.

При проектировании помните, что в вентиляции важна ее функциональность с возможностью максимального использования всех условий в каждой комнате. Если ошибетесь — придется использовать механические нагнетатели воздуха, что значительно повысит стоимость системы.


Для нормальной работы системы гравитационного типа желательно, чтобы у воздуховодов было как можно меньше поворотов. Рекомендовано устанавливать на возвышающиеся над кровлей вытяжные трубы турбинные дефлекторы – они усилят отток

Этапы монтажа:

  1. Проектировка вентиляции.
  2. Покупка оборудования: канализационные трубы, монтажные изделия, крепеж, фитинги, монтажные металлические ленты.
  3. Установка кронштейнов и хомутов по местам следования вентиляционных коммуникаций.
  4. Из крупных труб собирается вентиляционный стояк.
  5. Сборка и монтаж воздуховодов.
  6. Подключение всех веток между собой.
  7. Герметизация соединений. Особой нужды в этом нет, но не помешает.
  8. Установка вентиляторов и клапанов, если они предусмотрены.
  9. Монтаж вентиляционных заслонок.

Финиш всех видов монтажных работ – тестирование системы на работоспособность. Все действия заключаются в проверке тяги. Для этого нужно к вытяжным каналам приложить бумажный листок или салфетку.

Проектирование или разработка схемы

Создание проекта вентиляции начинается с элементарных расчетов и сбора информации, затем:

  • Рассчитайте кратность воздухообмена во всем доме. Этот показатель зависит от объема всех помещений, их предназначения и количества проживающих. В жилых комнатах воздух должен полностью сменяться 1 раз за 1 час, а в технических помещения (туалет/ванна) – минимум 3 раза за 1 час. Сложив получившиеся цифры получаем показатель производительности, с учетом которого будет подбираться диаметр и высота вентиляционного оборудования.
  • Нарисуйте схему движения воздушных потоков. Сразу прикидывайте положение втяжных и приточных каналов.
  • Вычертите схему воздуховодов. Сейчас не учитывайте деталировку, придерживайтесь правил и постарайтесь вписать систему без усложнения дизайна. Это самый сложный этап работы. Скрыть вентиляцию из громоздких пластиковых труб не так просто.

Наброски готовы. Некоторое время еще обдумайте, какие устройства у вас будут внедрены в систему и где они будут находиться.

Деталировка и сборка системы

Решив все вопросы по схеме и придав ей окончательный вид, время переходить к деталировке.

Сначала тоже проводятся расчеты, подбираются составляющие системы, оборудование и сводиться бюджет, далее:

  • Рассчитывается сечение и площадь воздуховодов. Учитывается максимальная скорость тихого передвижения воздуха – в противном случае в доме будет стоять гул.
  • Все размеры переносятся на схему.
  • Деталировка. Составляется перечень всех необходимых элементов с указанием сечений.
  • Подсчитывается итоговая стоимость компонентов системы вентиляции. Сведите свои желания к имеющемуся бюджету. На этом этапе вам придется несколько раз изменить компоненты, отказываясь от желанного в пользу реального.
  • Рисуется итоговый проект. Не забывайте об узлах прохода каналов вентиляции через кровлю, потолок, стены, изоляционные и расходные материалы, вентиляционные решетки, крепежи и все остальные мелочи, которые в итоге выльются в приличную сумму.

Осталось отыскать, купить и установить. Написано немного, а вот нервов, времени и сил на реализацию задуманного уйдет немало. Смонтировав всю систему, еще нельзя сказать что все готово.


Воздуховоды из канализационных труб собирают в соответствии с составленным проектом. ПП трубы и фитинги соединяют стыковой пайкой, ПВХ – холодной сваркой

Систему вентиляции из пластиковых канализационных труб еще нужно тестировать и дорабатывать в процессе эксплуатации. Добиться согласованной работы каждого элемента системы тоже не так просто. Если естественный вариант вентилирования будет недостаточно эффективен, стоит модернизировать путем установки вытяжных клапанов или их приточных собратьев.

Принцип работы ассенизаторской машины

Основными элементами любой ассенизаторской машины являются: резервуар (цистерна) для транспортировки жидкости, вакуумный насос, труба для откачки воды из септиков, канализационных колодцев, сливных систем автомоек, природных водоемов и др. Принцип работы подобного оборудования следующий:

  1. Один конец трубы подключается к машине, а другой опускается непосредственно в емкость с жидкостью.
  2. С помощью вакуумного насоса вода с примесями ила закачивается в цистерну. Процесс продолжается до полного опустошения септика или до заполнения цистерны.
  3. Утилизация ЖБО выполняется в строго отведенных местах с учетом экологических норм.

Теоретически транспортировочный резервуар и насосное оборудование можно установить на любое автомобильное шасси, которое будет отвечать техническим требованиям. В России для таких целей, как правило, используют ГАЗ,  КамАЗ или ЗИЛ.

Машина для сбора и утилизации стоков на базе ГАЗ 3309

Максимальное расстояние, в пределах которого может осуществляться забор воды, зависит от длины трубы (рукава). Стандартная длина, регламентируемая заводом-производителем, обычно варьируется в пределах 6-15 м. По индивидуальному заказу данный параметр можно увеличить до 25 м. Некоторые ассенизаторы используют дополнительные рукава, которые позволяют увеличить длину еще на 5-10 м. Однако даже этого порой не хватает, чтобы выполнить очистку септика, расположенного на большом расстоянии от проезжей части. В этом случае от хозяев участка потребуются дополнительные меры.

Сифон или вентиляция – что лучше

Каждая обустраиваемая вытяжка для канализации требует создания в частном доме отдельного вентиляционного канала специально для сливов. Далеко не каждый человек желает заниматься этим и уверенно принимает мысль, что дорогой сифон лучше. Ведь его установка намного проще, даже если стоимость устройства выше, чем создание канализационного вентканала.

Поэтому нередко «вдруг» обнаруживается целый ворох проблем, связанных с регулярным появлением неприятных запахов из раковины и ванны, «рокотом» воды в трубах при каждом нажатии на кнопку бачка унитаза.

Причина этих неприятностей кроется как раз в особенностях работы сифона. Стандартное устройство представляет собой самый обычный гидрозатвор в виде гнутой трубы. Изгиб заполняется водой, предотвращая выход газов из канализации внутрь помещения.

Во время слива воды ее излишки уходят дальше по трубам, а водяной клапан сохраняет конструктивно заданное количество. Но это становится возможным только при условии грамотно спроектированной системы канализационных труб.

Основной причиной появления звуков и неприятных запахов из канализации является нарушение работы сифона. Водяной «затвор» не достигает необходимого уровня, бывает, что вода вообще почти полностью уходит дальше по системе. Источником проблем в этом случае является разница давления системы сливов.

Вентиляция на основе вытяжной трубы

Фановая труба внутри помещения с выводом через перекрытия

Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Советы по монтажу

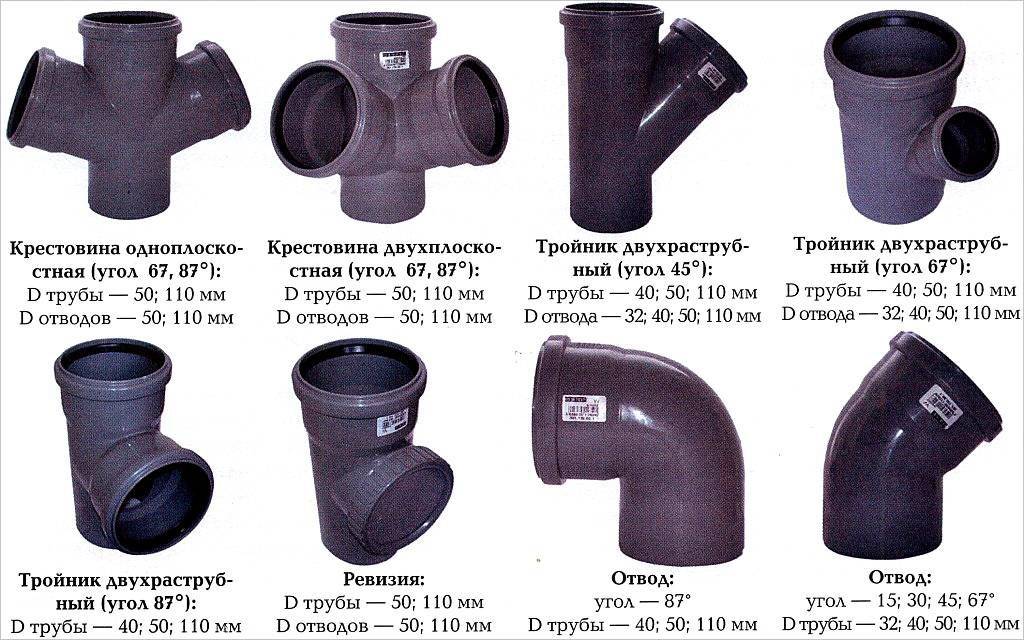

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

  • Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
  • При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
  • При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
  • Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
  • При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
  • Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
  • Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

4 Регламенты для вентиляционных систем

Расчёт воздухообмена на кухне и в санузле производится иначе. Норма для кухонного помещения, где используется газовая плита, составляет 140 кубов воздуха в час, а если применяется электрическая варочная панель, достаточно 110 кубометров. Таковы нормативы в случае применения естественной вентиляционной системы, а для принудительной установлены более высокие значения. Вентиляция в частном доме из канализационных труб полностью отвечает заданным условиям, если её проектированием и монтажом занимается специалист.

Часто возникают сложности со стыковкой отдельных деталей. Промышленность не выпускает переходников, при помощи которых можно соединить трубы с вентилирующим оборудованием, однако это не мешает собрать установку, работающую по принципу естественного воздухообмена. Трудности могут возникнуть при монтаже принудительной системы, но и здесь есть варианты. Например, можно найти специалиста или компанию, которые изготовят нужные элементы по индивидуальному заказу.

Естественный и искусственный тип

По типу побуждения движения воздушных масс вентиляционные системы делятся на естественные и искусственные:

  • Естественные, они же гравитационные. Действуют за счет разницы плотности и температуры воздушной массы за окном и внутри помещений. Отработанный теплый воздух с более низкой плотностью устремляется вверх и вытягивается в отдушины, на смену ему из-за окна течет более плотный холодный поток.
  • Искусственные, они же механические. Работают за счет непрерывного стимулирования движения воздушного потока вентиляторами. Их устанавливают на вытяжку или на приток, бывает, что монтируют и в приточные, и в вытяжные компоненты, но задействовано всегда только одно направление.

Гравитационный тип вентилирования напрямую зависит от погодных условий. В летнюю жару его работа самопроизвольно прекращается, т.к. давление между воздухом внутри и снаружи уравнивается. Бывает, что ток воздуха в жару происходит в обратном направлении: из дома/квартиры на улицу.

Вентиляция естественного типа энергонезависима. В ее схеме нет дорогостоящих устройств. Она дешевле в сборкеи обслуживании, но уступает принудительной по возможностям и эффективности

Поступление свежего воздуха по естественной схеме происходит через неплотности в оконных и дверных проемах с коробками, через открытые форточки и периодически открываемые двери. Отток – через зарешеченные вентиляционные отверстия, устроенные в кухнях и санузлах.

Квартиры старого жилого фонда вентилировались по естественной схеме. Механизировать ее никто не собирался. Сейчас в этих квартирах рассчитанных на естественный приток, ставят пластиковые герметичные окна. Из-за них нарушается нормальное движение воздуха, потому вместе с пластиковым окном в многоэтажке следует монтировать приточный стеновой клапан.

Приточные или вытяжные клапаны в стену следует использовать в частных домах, в которых сооружение механической приточно-вытяжной вентиляции не планируется.

С помощью клапана наиболее дешевым, но эффективным способом будет обеспечиваться приток либо отток. При этом вся система получит статус комбинированной – т.е. частично механизированной.

К простейшим вариантам комбинированных вентиляционных систем, частично механизированных местными вентиляторами, относятся системы с приточными или вытяжными клапанами, а также с кухонными вытяжками без рециркуляции с подключенным к вентиляционной шахте воздуховодом

Механическая вентиляция – самый дорогостоящий и сложный в реализации тип системы, требующий включения рекуператора или калорифера, приточно-вытяжной установки. Воздуховоды ее прокладывают за фальшь-стенами, подвесными или натяжными потолками, выкладывают в строительных конструкциях во время возведения дома.

Естественно, если владелец решился на устройство приточно-вытяжной вентиляции, он не станет экономить на материале для вентиляционных каналов. Вряд ли он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, без проблем и лишних ухищрений подключаемые к вентиляционному оборудованию.

За работу приточно-вытяжной вентиляции отвечает установка, расположенная на чердаке дома. Она нагнетает свежий воздух и отводит отработанную массу, независимо от погодных условий

В частных домах вытяжные каналы из санузлов и кухонные вытяжки выводятся или отдельно на чердак или сводятся в общую шахту, расположенную посредине здания. Таким образом уменьшается потеря полезной площади и шахта выходит на крышу в наивысшей точке, что обеспечивает отличную тягу.

Проходящую через чердак канализационную пластиковую трубу обязательно следует обшить утеплителем. В противном случае труба разрушится от перепадов температуры. С кухни всегда будет выходить более горячий воздух, чем в окружающей среде, значит, из-за нестабильного расширения возможна деформация или нарушение герметичности канала.

Сверху трубы обязательно устанавливается колпак – вентиляционный дефлектор, защищающий от осадков.

5 Плюсы и минусы труб

Кроме дешевизны и простоты монтажа, у трубной продукции есть и другие достоинства, благодаря которым стоит рассматривать её как материал для сборки вентсистемы. Вот почему многие владельцы частных домов выбирают пластиковые (полипропиленовые, поливинилхлоридные и пр.) трубы:

  1. 1. Внутренние стенки не препятствуют свободному перемещению воздушных потоков.
  2. 2. Изделия не подвержены коррозии, порче от плесени и грибка, а также им не страшны изменения температурно-влажностного режима.
  3. 3. При определённой сноровке можно смонтировать довольно сложную вентсистему с несколькими разветвлениями.
  4. 4. Есть возможность стыковать детали, используя однотипные элементы.
  5. 5. Конструкция получается лёгкой и прочной.
  6. 6. Полипропилен, полиуретан и поливинилхлорид не уступают по своим характеристикам современным сплавам, при этом они лишены их недостатков.
  7. 7. Прочность трубной продукции достаточно высока, что позволяет прокладывать детали скрытым способом.

Что касается себестоимости, она в 3—4 раза меньше, чем при использовании пластиковых элементов, изготовленных специально для сборки вентсистемы. У канализационных труб есть и недостатки:

  • группа материалов, из которых изготавливается продукция, имеет высокую хрупкость, поэтому при ударе или сильном нажатии могут появиться трещины;
  • температура плавления не превышает 70 градусов, что делает невозможным применение канализационных элементов в помещениях, где воздух прогревается выше этой отметки.

Рекомендации по обустройству системы

Нормальную работу сооружаемой системы и продуманную покупку материала для ее сборки должен предварять грамотно сделанный проект.

Еще на стадии проектирования надо решить, будет ли в схему вентиляции включаться оборудование стимулирующее его движение, очищающее и подогревающее поток с улицы

Для того чтобы результат отвечал ожиданиям, а система справлялась с обязанностями, нужно учесть следующее:

  1. При разработке проекта постарайтесь уменьшить количество крутых поворотов и изгибов в вентиляционном трубопроводе. Чем ровнее будет канал вентиляции, тем более интенсивным станет воздухооборот.
  2. Из предыдущей рекомендации напрямую вытекает следующая. Чем короче будет путь воздуха от захода к выходу, тем более эффективным будет вентилирование.
  3. При обдумывании и создании проекта, придерживайтесь незамысловатых и простых схем. Удобство в планировке приведет к снижению КПД.

Сооружая систему вентиляции из пластиковых труб, обращайте внимание на высоту самой конструкции. Если труба вывода воздуха будет подниматься на высоту менее 5-ти метров от нижнего уровня, то естественная вентиляция работать не будет. В таком случае ее придется усиливать вентиляторами

В таком случае ее придется усиливать вентиляторами.

Монтаж

            Изготовление вентиляции из канализационных труб своими руками не представляет сложности. Работы ведутся поэтапно:

  • разметка. Отмечают линию прокладки каналов, определяют точки установки крепежных хомутов;
  • установка крепежей;
  • подключение первого элемента к вентилятору. Используют готовые переходники, или самодельные элементы из брезента;
  • сборка линии;
  • пробный запуск, устранение недостатков.

Рекомендуется все открытые участки каналов, проходящий по жилым помещениям, утеплить скорлупой из пенопласта. Это поможет избавиться от шума, исключит налипание пыли и появление конденсата.

Преимущества и недостатки пластиковых воздуховодов

Преимущества воздуховодов из пластика

Основными преимуществами воздуховодов из пластика, которые трудно оспорить, являются их физические свойства, а именно легкость, прочность и, следовательно, простота в транспортировке. Поэтому многие инженеры систем вентиляции отдают свое предпочтение именно пластиковым трубам, а не воздуховодам из «оцинковки».

Полный перечень преимуществ:

  1. Существенным плюсом, которым обладают трубы пластиковые для вентиляции, является абсолютная неподверженность коррозии – постоянной проблеме воздуховодов из металла.
    С такой позиции воздуховоды, изготовленные из пластика, представляются идеальным решением задачи для проектировщика вентиляционных систем, который каждый раз вынужден задумываться над защитой оцинкованного железа или жести от ржавчины и влаги, проникающей всюду.
  2. Еще одной причиной постепенной замены металлических воздуховодов пластиковыми является низкая стоимость пластика, в то время как цена на металл растет постоянно.
    Поэтому вентиляционная пластиковая труба в системе воздуховодов выглядит более выгодной в финансовом отношении, способной вытеснить дорогостоящую железную.

  3. Технологические и физические свойства, которыми характеризуется вентиляционная труба пластиковая, по многим показателям превосходят характеристики металлических аналогов.
    Металл во время обработки, вальцовки или формовки получается с шероховатостями разной степени, которые, находясь на внутренних стенках труб, приводят к увеличению статического сопротивления потока воздуха во всей системе. А это также должно учитываться при проектировании. Пластиковая вентиляционная труба лишена подобного недостатка.
    Технология, применяемая при ее изготовлении, позволяет на выходе получать внутреннюю поверхность без каких-либо шероховатостей, почти идеально гладкую, а после обработки антистатическими веществами труба вентиляционная пластиковая практически не притягивает пыль, что положительно сказывается на необходимости мероприятий по очистке, потребность в которых возникает при этом достаточно редко.
  1. Монтаж пластиковых воздуховодов очень прост по сравнению с металлическими. Пластиковые трубы могут нарезаться и корректироваться в размерах прямо на месте монтажа вентиляции.
  2. Важным преимуществом является абсолютная безопасность пластиковых труб для человеческого организма, а также отсутствие каких-либо вредных выделений и выбросов в окружающую среду.

Недостатки пластиковых воздуховодов

Как обычно, каждая медаль имеет и свою обратную сторону. В этом смысле не будут исключением и воздуховоды из пластика.

Главным и самым существенным недостатком, которым наделена труба пластиковая вентиляционная – низкая стойкость к огню.

Это выступает во многих случаях решающим доводом в пользу металлических воздуховодов. Подобное обстоятельство весьма ограничивает сферу применения воздуховодов из пластика, и заставляет инженеров вентиляционных систем применять пластиковые воздуховоды только в рамках одной противопожарной зоны, отдела или отсека.

Невысокий уровень защиты от огня, которую имеет пластиковая труба для вентиляции, не может позволить применять такие воздуховоды для монтажа промышленной вентиляции, предполагающей ее прохождение через ряд пожароопасных отделов.

Схема бытового пластикового вентиляционного трубопровода

Вследствие сказанного выше, рекомендуется применение пластиковых воздуховодов исключительно в монтаже вентиляционной системы, которая будет обслуживать локальное помещение или несколько таких помещений, принадлежащих одной противопожарной зоне с допустимой для пластика температурой.

Споры относительно монтажа вентиляции из канализационных труб

Понятно то, что вентиляция должна соответствовать ряду строительных стандартов и требований санитарно-эпидемиологической службы. Специалисты до сих пор не пришли к единому мнению по поводу того, можно ли использовать канализационные трубы для вентиляции, а потому продолжают взвешивать все преимущества и недостатки этих изделий.

По факту, промышленный вариант пластиковых труб (полиэтиленовых, полипропиленовых, поливинилхлоридных, полиуретановых) – это все экологически чистые изделия, которые отличаются особой герметичностью смонтированных из них систем, а также повышенной прочностью. За счет большого количества форм и размерностей можно подобрать пластиковые изделия для сборки вентиляции с любыми конфигурационными особенностями, вне зависимости от сложности разводки.

Обычно, когда разрабатывается вентиляция в частном доме из канализационных труб, выбор делается в пользу изделий с прямоугольным или круглым сечением. У них достаточно тонкие стенки, что снижает общий вес конструкции и упрощает процесс проведения монтажных работ. Соединение осуществляется посредством стыковки раструбов на концах труб, которые для пущей герметичности снабжены уплотнителями из резины.

Некоторые защитники экологии считают, что подобные трубопроводы не допустимы для монтажа вентиляции, подающей чистый воздух в помещение, т.к. они способны выделять вредные вещества. Однако производители настойчиво указывают в своих сертификатах на экологическую чистоту и высочайшее качество изделий.

Также, негативным моментом в использовании пластиковых труб является то, что при транспортировке воздуха по ним образуется статический заряд на внутренних стенках. Это способствует скоплению мельчайших частиц пыли и грязи и, как следствие, скорому засорение системы.

Однако эта проблема решается достаточно просто, если повторить опыт производителей пластиковых трубопроводов, предназначенных непосредственно для монтажа вентиляции, и обработать купленные канализационные трубы антистатиком.

Источники

  • https://ventilsystem.ru/ventilyaciya/po-naznacheniyu/v-chastnom-dome/ventilyaciya-iz-plastikovyx-kanalizacionnyx-trub.html
  • https://StrojDvor.ru/ventilyaciya/vytyazhka-dlya-chastnogo-doma-iz-kanalizacionnoj-truby/
  • https://InfoTruby.ru/primenenie/ventilyatsiya-iz-kanalizatsionnyh-trub
  • https://trubyda.ru/kanalizacionnye/samodelnaya-ventilyatsiya
  • https://TrubaNet.ru/izdeliya-iz-trub/ventilyaciya-iz-kanalizacionnykh-trub-mif-ili-realnost.html
  • https://concranes.ru/konditsioner/ventilyaciya-v-chastnom-dome-iz-kanalizacionnyh-trub
  • https://gidkanal.ru/ventilyatsiya-iz-kanalizatsionnyh-trub-dovody-za-i-protiv-obzor-kak-sdelat-svoimi-rukami/
  • https://AeroClima.ru/ventilyaciya/v-kanalizatsii/
  • https://vozduhstroy.ru/ventilyaciya/v-chastnom-dome-iz-kanalizacionnyh-trub.html
  • https://oventilyacii.ru/ventilyaciya/iz-plastikovyh-kanalizatsionnyh-trub.html
  • https://sovet-ingenera.com/vent/raschety/ventilyatsiya-iz-plastikovyh-trub-v-chastnom-dome.html
  • https://spark-welding.ru/ventilyaciya/iz-kanalizacionnyh-trub-svoimi-rukami.html
  • https://proventilyaciyu.ru/ventilyatsiya/ventilyaciya-iz-kanalizacionnyh-trub-v-chastnom-dome
  • http://TrubaMaster.ru/ventilyacionnye/ventilyaciya-iz-kanalizacionnyx-plastikovyx-trub-svoimi-rukami.html
  • https://ventilyaziya.ru/chastnyj-dom/ventilyacziya-iz-plastikovyh-trub/
  • https://oboiman.ru/ingeneer/obustrojstvo-ventilacii-iz-kanalizacionnyh-trub-sborka-plastikovoj-sistemy-svoimi-rukami.html
  • https://santex1.ru/ventilyatsiya-v-chastnom-dome-iz-kanalizatsionnyh-trub.html

Естественный и искусственный тип

По типу побуждения движения воздушных масс вентиляционные системы делятся на естественные и искусственные:

  • Естественные, они же гравитационные. Действуют за счет разницы плотности и температуры воздушной массы за окном и внутри помещений. Отработанный теплый воздух с более низкой плотностью устремляется вверх и вытягивается в отдушины, на смену ему из-за окна течет более плотный холодный поток.
  • Искусственные, они же механические. Работают за счет непрерывного стимулирования движения воздушного потока вентиляторами. Их устанавливают на вытяжку или на приток, бывает, что монтируют и в приточные, и в вытяжные компоненты, но задействовано всегда только одно направление.

Гравитационный тип вентилирования напрямую зависит от погодных условий. В летнюю жару его работа самопроизвольно прекращается, т.к. давление между воздухом внутри и снаружи уравнивается. Бывает, что ток воздуха в жару происходит в обратном направлении: из дома/квартиры на улицу.


Вентиляция естественного типа энергонезависима. В ее схеме нет дорогостоящих устройств. Она дешевле в сборкеи обслуживании, но уступает принудительной по возможностям и эффективности

Поступление свежего воздуха по естественной схеме происходит через неплотности в оконных и дверных проемах с коробками, через открытые форточки и периодически открываемые двери. Отток – через зарешеченные вентиляционные отверстия, устроенные в кухнях и санузлах.

Квартиры старого жилого фонда вентилировались по естественной схеме. Механизировать ее никто не собирался. Сейчас в этих квартирах рассчитанных на естественный приток, ставят пластиковые герметичные окна. Из-за них нарушается нормальное движение воздуха, потому вместе с пластиковым окном в многоэтажке следует монтировать приточный стеновой клапан.

Приточные или вытяжные клапаны в стену следует использовать в частных домах, в которых сооружение механической приточно-вытяжной вентиляции не планируется.

С помощью клапана наиболее дешевым, но эффективным способом будет обеспечиваться приток либо отток. При этом вся система получит статус комбинированной – т.е. частично механизированной.


К простейшим вариантам комбинированных вентиляционных систем, частично механизированных местными вентиляторами, относятся системы с приточными или вытяжными клапанами, а также с кухонными вытяжками без рециркуляции с подключенным к вентиляционной шахте воздуховодом

Механическая вентиляция – самый дорогостоящий и сложный в реализации тип системы, требующий включения рекуператора или калорифера, приточно-вытяжной установки. Воздуховоды ее прокладывают за фальшь-стенами, подвесными или натяжными потолками, выкладывают в строительных конструкциях во время возведения дома.

Естественно, если владелец решился на устройство приточно-вытяжной вентиляции, он не станет экономить на материале для вентиляционных каналов. Вряд ли он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, без проблем и лишних ухищрений подключаемые к вентиляционному оборудованию.


За работу приточно-вытяжной вентиляции отвечает установка, расположенная на чердаке дома. Она нагнетает свежий воздух и отводит отработанную массу, независимо от погодных условий

В частных домах вытяжные каналы из санузлов и кухонные вытяжки выводятся или отдельно на чердак или сводятся в общую шахту, расположенную посредине здания. Таким образом уменьшается потеря полезной площади и шахта выходит на крышу в наивысшей точке, что обеспечивает отличную тягу.

Проходящую через чердак канализационную пластиковую трубу обязательно следует обшить утеплителем. В противном случае труба разрушится от перепадов температуры. С кухни всегда будет выходить более горячий воздух, чем в окружающей среде, значит, из-за нестабильного расширения возможна деформация или нарушение герметичности канала.

Сверху трубы обязательно устанавливается колпак – вентиляционный дефлектор, защищающий от осадков.

Монтаж

            Изготовление
вентиляции из
канализационных труб своими руками не представляет сложности. Работы
ведутся поэтапно:

  • разметка. Отмечают линию прокладки каналов, определяют точки установки крепежных хомутов;
  • установка крепежей;
  • подключение первого элемента к вентилятору. Используют готовые переходники, или самодельные элементы из брезента;
  • сборка линии;
  • пробный запуск, устранение недостатков.

Рекомендуется все открытые участки каналов, проходящий по жилым помещениям, утеплить скорлупой из пенопласта. Это поможет избавиться от шума, исключит налипание пыли и появление конденсата.

Монтаж

Перед установкой системы вентиляции в частном доме собственными руками необходимо спланировать расположение приточных и вытяжных воздуховодов, направление потока воздуха. Планировка всех компонентов системы вентиляции должна быть разработана профессионалами. Выполняется по следующим правилам:

  1. Помещение, в котором циркулирует наиболее загрязненный воздух, находится в самом конце вентиляционной цепи.
  2. Воздухозаборник не находится на кухне или в ванной комнате, но выход находится в этом месте.
  3. Вытяжной вентилятор должен быть расположен как можно ближе к потолку и направлен вверх.
  4. Вход и выход должны быть расположены как можно дальше друг от друга.

Установка начинается с крыши, где будут расположены основные вентиляционные элементы. Вентиляционная труба подводится к крыше, поднимаясь выше конька на 50 см. Если это условие не будет выполнено, поток воздуха будет идти в обратном направлении. Аэратор должен быть размещен на выходе из трубы, чтобы предотвратить попадание различных отложений.

Воздухозаборная труба подводится сверху и закрывается решеткой. Затем устанавливается воздухозаборная система, из которой воздуховоды выводятся во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а точки крепления должны быть тщательно герметизированы.

При использовании электрических вентиляторов следует предусмотреть обратные клапаны, особенно при установке вентиляции в ванных комнатах и кухнях. Все вентиляционные выходы во внутренние помещения должны быть закрыты решетками и предусмотрены горизонтальные секции для отвода влаги. Канальная вентиляция не должна быть подключена к общей вентиляции.

Поэтому при использовании пластиковых канализационных труб для вентиляции существуют те же недостатки, что и при использовании пластиковых вентиляционных труб. Единственным недостатком канализационных труб является проблема встраивания в фитинги, колена, ответвления вентиляционных каналов. Вентиляционная система, изготовленная из обычных пластиковых труб, является оптимальным вариантом для создания эффективной циркуляции воздуха при подготовке соответствующей схемы и качественном монтаже.

Фактически, схема канализации такова, что внутри квартиры не скапливается неприятный запах. Имейте в виду, что при промывке канализационной системы внутри создается вакуум, который протягивает воду по трубам и из коллекционных сифонов, которые присутствуют в каждом приспособлении в доме. Поскольку канализация не герметизирована, вонь со временем начнет просачиваться в дом и причинять неудобства живущим там людям. И запах настолько неприятный, что люди раздражаются и пытаются найти его источник, чтобы его можно было как можно быстрее устранить.

Для начала убедитесь, что система оснащена более чем одним сифоном, потому что на самом деле эти простые отстойники являются гидронасосами, которые предотвращают распространение неприятных запахов, поддерживая вакуум внутри. Желательно, чтобы сифон располагался ниже по течению водостока, потому что он более надежен. Есть еще одна важная причина, и это ужасный запах, излучаемый канализационной системой. Если в доме есть несколько ванных комнат, и одна из них не использовалась долгое время, то вода в установленных ловушках давно высохла, и вакуум нарушается, потому что клапан не работает.

Поэтому важно проветривать систему, иначе запах быстро распространится по всей квартире. Стандартная классическая вентиляция, даже с вентилятором принудительной вентиляции, вряд ли спасет находящихся в ней людей

В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением. Он устремляется вверх, и запах выходит через него прямо в атмосферу.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
