Проектирование и монтаж систем вентиляции: лучшие схемы + монтажные нюансы

Проектирование

Правильный монтаж инженерных систем вентиляции может быть осуществлён только при условии качественного проектирования. Сводится оно к нескольким операциям:

  • Определению точных параметров кратности воздухообмена.
  • Соотнесению полученных данных и планировки здания.
  • Планированию разводки воздуховода на этажах и припотолочных зонах.


Перед установкой систем вентиляции необходимо рассчитать количество метров вытяжных и приточных труб, требуемый диаметр воздуховодов. Определить мощность вытяжного вентилятора можно, умножив объём помещения на 12.

Рекомендуемое количество подаваемого воздуха на 1 м² помещения равно 3 м³/час. Значит, для определения производительности приточного вентилятора необходимо умножить площадь комнаты на 3.

Помимо стандартных вентиляционных систем, существуют комбинированные варианты, которые предполагают:

  • Совмещение вентиляции и кондиционирования. Выполняет несколько функций одновременно. Обеспечивает качественный обмен воздуха и снижение его температуры. Предполагает монтаж дополнительной охлаждающей секции, подключённой к холодильному механизму.
  • Комбинирование вентиляционной и отопительной систем. Подразумевает установку рекуператора – устройства, проводящего два воздушных потока. Позволяет экономить на электроэнергии.

Особенности проектной документации

Проектную документацию можно разделить на три части:

  • пояснительную записку;
  • комплект чертежей;
  • дополнительные сведения.

В пояснительной записке содержится краткая характеристика вентиляции, ТЗ на обустройство вентиляционных трасс, мощность и расход тепла, значение воздухообмена в разрезе помещений.

В жилых помещениях устанавливают, как правило, приточно-вытяжную систему. Так называемая ветка с вентиляционными агрегатами включает отдельные вентиляторы, вентиляционные узлы, автоматику для управления калорифером, обратные клапаны

В комплект чертежей входит распределительная схема вентоборудования с детализацией узлов и структурной схемой, чертежи узлов, планы размещения трасс, воздуховодов. Включает эта часть проекта также правила обслуживания коммуникаций и дополнительные сведения для установки вентиляционной системы.

Полный пакет проектной документации невозможен без дополнительных сведений – сертификатов, лицензий, интеграционных таблиц, аксонометрических схем и спецификаций оборудования.

Обустройство в кирпичном доме

Большинство современных домов оснащаются комбинированными приточно-вытяжными системами, т. к. они более эффективны, чем обычные типы. Каналы вытяжки фиксируются в капитальных стенах с минимальной толщиной 38 см. В одном помещении может присутствовать от 1 до 3 таких каналов, а при выборе подходящей модели учитывается архитектурный проект постройки.

При обустройстве вытяжки в частном доме из кирпича нужно придерживаться таких рекомендаций:

  • Оптимальные параметры канала вентиляции составляют 13 х 13 см. Лучше соорудить такое пространство во время кладки стеновой конструкции.
  • Входное отверстие из комнаты в канал находится под потолочным перекрытием.
  • Чтобы вывести вытяжку на крышу, необходимо обустроить трубу, высотой не меньше 50 см над коньком. Если не соблюсти это правило, тяга может ухудшиться.
  • Оптимальная толщина стенок канала — 2,5 кирпича. Если они более тонкие, система воздуховода будет остывать, что предотвратит естественный вывод отработанного воздуха наружу, но приведет к затягиванию холодных масс с улицы.

Выполняя монтажную работу в кирпичном доме, можно дополнительно купить настенный вентилятор и закрепить его у основания воздушного канала. Модели подшипникового типа характеризуются максимальной прочностью, но при работе создают сильный шум. Втулочные устройства функционируют практически бесшумно, но их стоимость гораздо выше.

Реализовать монтаж вентиляции в частном доме или квартиры довольно сложно. Но при соблюдении простых правил такая задача становится решаемой.

Приступаем к монтажу

На первом этапе может показаться, что установка вентиляции в помещении — дело трудное и обычному человеку не под силу, но вы сильно ошибаетесь. Если вы дружите с инструментом и умеете правильно считать, тогда проделать всю работу можно лично, без помощи профессионала.

Как мы уже говорили, в первую очередь необходимо все рассчитать. Теперь приготовьте инструмент и приступайте к сверлению отверстия для коробки будущей вентиляции. Лучше всего, если оно будет расположено чуть выше пола. Если вам нужно сделать воздуховод в квартире, и она находится не на первом этаже, тогда расположите его в максимальной близости с окном.

лько так вы сможете хорошо провести ее герметизацию и без дополнительной техники облагородить наружный выход и поставить решетку. Для того чтобы помещение хорошо проветривалось, к примеру, кухня или ванная, тогда стоит дополнительно в шахту установить вентилятор. В этом случае при выборе лучше остановиться на круглой трубе, с диаметром больше чем диаметр вентилятора. Ну что, все выбрано и подготовительные работы выполнены, можно приступать к установке вентиляции.

Нормы, ограничения и прочие мероприятия

За длительный период наработки строительного опыта были выработаны определенные правила, стандарты и ограничения в отношении прокладки воздушных сетей. Они основаны как на теоретических, так и на практических знаниях, опыте нескольких поколений и их ошибках.

Воздуховоды

Воздушные каналы по праву могут называться сердцем вентиляционной системы. Именно они призваны выполнять задачу перемещения воздушных масс, вывода отработанного воздуха.

Как известно, воздушные короба бывают нескольких типов, в том числе гибкие. Именно в отношении гибких каналов были определены некоторые ограничения. Такой тип оборудования нельзя использовать:

  1. На вертикальных участках трассы, высота которых превышает два этажа;
  2. При предполагаемой или расчетной температуре воздуха выше 121 градуса Цельсия;
  3. Каналы движения воздуха не должны проходить через пол, потолок или стены или снаружи здания (если не имеют специального защитного покрытия);
  4. Гибкие трассы не устанавливаются в бетонных конструкциях, или ниже уровня поверхности;
  5. Первый изгиб трассы должен находиться на расстоянии в 2-3 его диаметра от вытяжки или вентилятора.

Вентиляционное оборудование

Сводные правила установки и монтажа оборудования сетей вентилирования призваны обеспечить надежную и безопасную работу таких приборов.

Так, подобные правила и нормы включают положения о местах установки, проведению технического обслуживания, электроснабжению, параметрам вибрации и шума:

  1. Монтаж оборудования производится внутри помещений, на полу или стенах;
  2. Обеспечение свободного доступа к оборудованию для проведения сервиса и ремонтных работ является непременным условием;
  3. Источники электроэнергии, подключенные к оборудованию, должны быть влагозащищенными;
  4. В случае соединения вентиляторов или вентблоков с жёсткими коробами, следует устанавливать антивибрационные вставки и шумопоглотители.

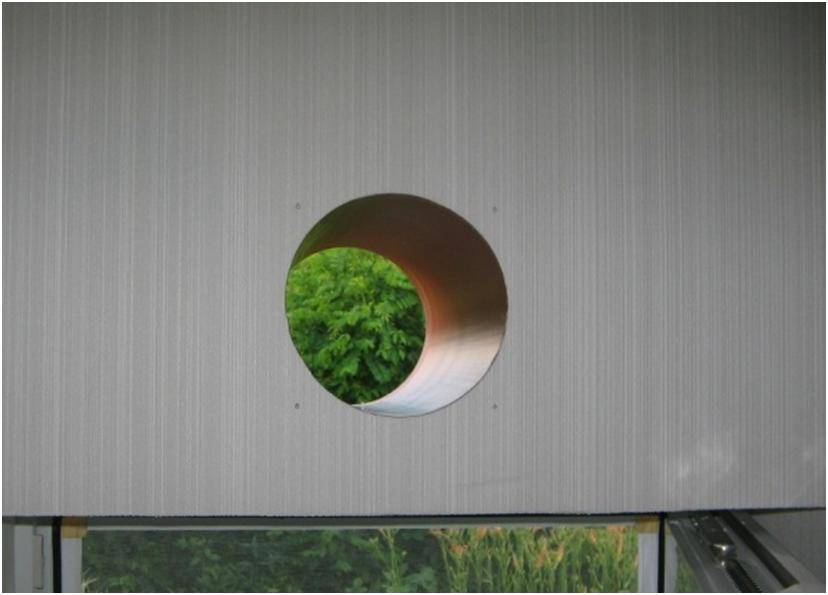

Выполнение отверстий

Определены также и правила выполнения приточных и выходных отверстий вентиляции. Их следует располагать с той стороны здания, где возможность загрязнения или засорения каналов будет минимальной. Отверстие приточного воздуха должно отстоять от вытяжного минимум на 2 метра, в то время как само приточное должно находиться не ниже, чем в двух метрах от земли. При перфорации самих отверстий угол наружу здания должен составлять 2-3 градуса, а площадь рабочего сечения решетки подбирается на как минимум один размер больше площади самого вентканала.

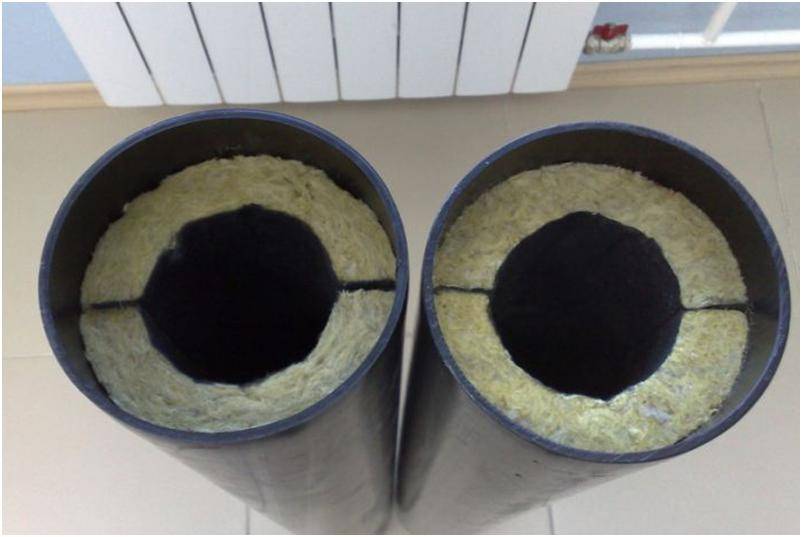

Шумоизоляция

Одним из необходимых монтажных мероприятий при организации системы вентилирования является изоляция шума с улицы, а также шума, производимого самим оборудованием.

Эффективным средством в данной области является изоляция, которой оборачиваются воздуховоды как снаружи, так и внутри. Допустимо также использование фильтров и шумопоглотителей, установленных непосредственно в каналах или шахтах.

Монтаж вентиляционной системы

Установка вентиляции невозможна без ряда материалов:

  • фланцевых шин;
  • разнокалиберных уголков;
  • саморезов;
  • шпилек;
  • анкеров;
  • монтажной пены и скоб;
  • армированного скотча;
  • обратных клапанов;
  • вентиляционных труб (пластиковых либо оцинкованных).

Этапы установки вентиляционных систем

Самостоятельный монтаж вытяжки осуществляется за несколько этапов:

  • Подготовка необходимых инструментов и определение объёма работ.
  • Разметка поверхности. Приточное оборудование располагают на высоте полуметра от пола, вытяжное – в 15–30 см от потолка.
  • Просверливание отверстий шириной на 1,5–2 см больше сечения трубопровода.
  • Тщательное очищение поверхности от грязи.
  • Установка и закрепление вентиляторов. Их диаметр должен быть на 1–2 см меньше сечения труб.
  • Фиксация труб в просверленных отверстиях.
  • Заполнение пустых промежутков монтажной пеной.

Аналогично осуществляется установка оборудования во всех комнатах.

Закончив вывод и обустройство вытяжки, рекомендуется надеть на конец каждой трубы декоративную решётку.

Требования к вытяжке в специализированных помещениях

Специфика монтажа систем вентиляции зависит от назначения помещения. Там, где естественная вентиляция не способна гарантировать качественное обновление воздуха, монтируется принудительная. В большинстве случаев, специальными вентиляционными устройствами оборудуют ванную, кухню, туалет.

При их установке рекомендуется придерживаться определённых требований:

  • Кухонные вытяжки должны охватывать пространство над варочной панелью, не перекрывая вытяжную решётку на верхней части стены.
  • Для экономии электрической энергии, при установке вентилятора в ванной своими руками, его лучше подсоединить к электровыключателю света.
  • Для вентиляции санузла используют специальный короб, соединённый с общей шахтой. Воздушные потоки из ванной и туалета не будут перемешиваться, если установить на вентиляторы обратные клапаны.
  • Для ванной рекомендуется оборудование с высокой степенью защиты от влаги. Более долговечными и качественными считаются устройства в полипропиленовом или акриловом корпусе.
  • Приобретая бесшумные модели вентиляторов, стоит понимать, что использовать их намного удобнее, но электроэнергии они будут потреблять больше стандартных.

Строительные нормы и правила

  1. Свод правил СП 60.13330.2016 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха» — настоящий свод правил устанавливает нормы проектирования и распространяется на системы внутреннего теплоснабжения, отопления, вентиляции и кондиционирования воздуха в помещениях зданий и сооружений.
  2. Свод правил СП 113.13330 СНиП 21-02-99 «Стоянки автомобилей» — настоящий свод правил распространяется на проектирование зданий, сооружений, площадок и помещений, предназначенных для стоянки (хранения) автомобилей, микроавтобусов и других мототранспортных средств.
  3. ВСН 01-89 «Ведомственные строительные нормы предприятия по обслуживанию автомобилей» — предназначены для разработки проектов строительства новых, реконструкции, расширения и технического перевооружения действующих предприятий. (утратил силу)
  4. Свод правил СП 56.13330.2011 «СНиП 31-03-2001. Производственные здания» — настоящий свод правил должен соблюдаться на всех этапах создания и эксплуатации производственных и лабораторных зданий, мастерских, складских зданий и помещений.
  5. Свод правил СП 54.13330.2016 «СНиП 31-01-2003. Здания жилые многоквартирные» — настоящий свод правил распространяется на проектирование и строительство вновь строящихся и реконструируемых многоквартирных жилых зданий.
  6. Свод правил СП 118.13330.2012 «СНиП 31-06-2009. Общественные здания и сооружения» — настоящий свод правил распространяется на проектирование новых, реконструируемых и капитально ремонтируемых общественных зданий.
  7. Свод правил СП 131.13330.2012 «СНиП 23-01-99. Строительная климатология» — настоящий свод правил устанавливает климатические параметры, которые применяют при проектировании зданий и сооружений, систем отопления, вентиляции, кондиционирования.
  8. «СНиП 2-04-05-91. Отопление, вентиляция и кондиционирование» — настоящие строительные нормы следует соблюдать при проектировании отопления, вентиляции и кондиционирования воздуха в помещениях зданий и сооружений.
  9. СН 512-78 «Инструкция по применению зданий и помещений для электронно-вычислительных машин» — требования настоящей инструкции должны выполняться при проектировании новых и реконструируемых зданий и помещений для размещения электронно-вычислительных машин.
  10. ОНТП 01-91 «Общесоюзные нормы технологического проектирования предприятий автомобильного транспорта» — следует соблюдать при разработке технологических решений проектов на строительство новых, реконструкцию, расширение и техническое перевооружение действующих предприятий, зданий и сооружений, предназначенных для организации межсменного хранения, технического обслуживания (ТО) и текущего ремонта (ТР) подвижного состава.
  11. «СНиП 31-04-2001. Складские здания» — должны соблюдаться на всех этапах создания и эксплуатации складских зданий и помещений, предназначенных для хранения веществ, материалов, продукции и сырья.
  12. Свод правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности.» — применяется при проектировании и монтаже систем отопления, вентиляции и кондиционировании воздуха, противодымной вентиляции.
  13. «СНиП 31-05-2003. Общественные здания административного назначения» — содержит нормы и правила для группы зданий и помещений, имеющих ряд общих функциональных и объёмно-планировочных признаков и предназначенных преимущественно для умственного труда и непроизводственной сферы деятельности.
  14. Свод правил СП 252.1325800.2016 «Здания дошкольных образовательных организаций. Правила проектирования» — настоящий свод правил распространяется на проектирование вновь строящихся и реконструируемых зданий дошкольных образовательных организаций.
  15. Свод правил СП 51.13330.2011 «СНиП 23-03-2003. Защита от шума» — настоящий свод правил устанавливает нормы допустимого шума на территориях и в помещениях зданий различного назначения.

Виды вентиляционных систем

Перед тем как начать монтаж системы, необходимо определиться с её видом. Выбор конкретного варианта зависит от назначения вытяжки и особенностей помещения.

Вентиляционная система бывает:

  • Приточно-вытяжной. Самый популярный вариант, рекомендованный для стандартных жилых помещений и больших производственных цехов. Оснащён несколькими степенями фильтрации, которые препятствуют проникновению уличных запахов и пыли. Установка и монтаж приточно-вытяжной вентиляции – непростая, но вполне решаемая задача.
  • Приточной. Обеспечивает только приток воздуха (его вывод осуществляется естественным путём). Представлена обычным вентилятором либо дорогостоящей установкой, выполняющей несколько задач одновременно (приток, нагревание и др.).
  • Вытяжной. Подразумевает установку мощных вентиляторов, сила которых зависит от параметров помещения. Предназначена для комнат с повышенной степенью влажности и температуры (например, для кухни).

Выбор конкретного типа вентиляции, монтаж которого планируется выполнить своими руками, зависит от нескольких факторов: качества окружающей среды, конструкции дома, финансовой состоятельности владельца. В определённых ситуациях сбалансировать микроклимат возможно лишь при использовании дополнительных установок, а значит, наилучший эффект обеспечит только комбинированная вентиляционная система.

Проектирование и монтаж вентиляции

Особенности проектирования

Главная задача при проектировании – выбор самого подходящего способа для отведения и подведения воздуха с расчетом главных характеристик, размеров каналов и нагнетающих устройств. Данные по естественной вентиляции подвергают обязательной проверке и расчету.

Основные этапы

Воздух и его количество, которое подают в определенную комнату, будет определять размеры сечения воздуховода, их местоположение и общую схему разветвления. Если исходить из всей протяженности воздушного канала в вентиляционной системе, то следует выбирать самые подходящие пути их прокладывания.

Далее следует выбрать самый подходящий способ подачи воздуха – с нижним, верхним подводом, с перемешиванием или вытеснением воздуха. На основании того, в чем заключается техническое задание, можно выделить зоны с особым способом вентиляции. Это могут быть и обеспыливания рабочего места, аспирация, принудительная подача свежего воздуха к месту нахождения рабочих/персонала, в том время как остальная часть помещения цеха будет вентилироваться естественным путем.

Рассчеты

После того, как при проектировании и монтаже вентиляции будут определены базовые условия доставки, следует рассчитать объем и количество воздуха, который следует «проталкивать» и воздуховодам, и сечение каждой ветки системы вентиляции. На этом этапе обычно пользуются специальными компьютерными комплексами, которые облегчают расчеты распределения потоков воздуха, определяют процент потерь и получают все необходимые значения.

По полученным результатам при проектировании оформляют сборочные и установочные чертежи, деталировку и специфику. Теперь осталось лишь составить смету и можно заняться монтажом вентиляции и ее узлов в общую систему.

Монтаж

Каждая система вентиляции и кондиционирования централизованного типа проходит несколько определенных этапов сборки и наладки:

  1. Вначале делают разводку и монтаж воздуховода и каналов по требованиям проекта. Также делают анкерные крепления для монтажа, все ветки стыкуют в общую сеть каналов. В этом же время устанавливают и промежуточные вентиляторы, обратные клапаны, фильтры и регуляторные задвижки. Если в системе предусмотрены устройства подогрева и охлаждения, то производят дополнительную укладку магистралей.
  2. На готовые базы устанавливают головные вентиляторы, делают проводку и производят монтаж коммутирующей электрической аппаратуры.
  3. Чтобы выявить возможные ошибки при проектировании и установке делают проверочный пуск, и в это же время проводят регулировку, балансировку и распределяют воздушные потоки по системе вентиляции.
  4. Далее производится монтаж диффузоров и рассекателей, которые обеспечат нормальное распределение воздуха в остаточных помещениях. Последний штрих – оформление эксплуатационного паспорта на систему вентиляции.

Помимо тарировочных сведений и аэродинамики, в паспорт вносят данные перепадов давления и воздухонапора, которые получают уже при практических измерениях.

Проектирование в частных домах

А вот приток свежего воздуха осуществлялся через окна или неплотные прилегания створок к раме. Хотя если взять высокие потолки в комнатах, такая система вентиляции давала неплохие результаты, но самое главное – она не зависела от электричества.

А вот при развитии эры экономии старую систему естественной вентиляции отменили, и сделали выбор в пользу принудительного наддува. Сейчас большое количество вентиляций в своих домах устроены так, как более простая модель в промышленных схемах. Так, чистый воздух попадает в помещение и жилые комнаты при помощи головного вентилятора, и забрасывается людям. Из-за избыточного давления в доме отработанный воздух выбрасывается через открытые окна/двери или вытяжку.

К преимуществам системы  можно отнести то, что тепло сохраняется благодаря рекуперации, а в жилье попадает намного меньше газов и пыли. Помимо этого, так вы точно сможете произвести регулирование расхода воздуха в каждом помещении.

Что входит в проект системы вентиляции

На основе всех данных и нормативных показателей создается проект – пакет данных и чертежей описывающих графически совмещенную систему вентиляции и кондиционирования в помещении.

В проект вентиляции входит:

  • техническое задание;
  • пояснительная записка;
  • расчетная часть;
  •  чертежи вентиляционной системы в разрезе, аксонометрии;
  • спецификация оборудования;
  •  технико-экономическое обоснование выбора оборудования для вентиляции.

Качество работы системы вентиляции и кондиционирования зависит от предварительного расчета и проектирования этой системы на объекте. Доверяя нам проектирование и монтаж системы вентиляции и кондиционирования, вы получаете комфортное пребывание в помещении на долгие годы.

Монтаж решетки вентиляции

Является заключительным этапом монтажа элементов вентиляционной системы. Монтирование вентиляционной решетки является относительно простым процессом. Монтаж решетки вентиляции можно осуществить следующими методами:

Самый надежный и простой способ – крепление шурупами (дюбелями) к стене. При этом вентиляционная рама устанавливается в воздуховод. Во избежание дребезжания используют прокладки из прорезиненных материалов.

Второй способ крепления – крепление на монтажный клей, жидкие гвозди, силикон. Для надежности контакта необходимо предварительно обезжирить поверхность решетки. Важным моментом клеевого соединения также является обеспечение плотного контакта материалов в начальным промежуток времени.

Установить решетку также можно с помощью пружинных распорных деталей. Иногда данные соединительные элементы идут в комплекте с решеткой при ее покупке. Преимуществом данного соединения является возможность неоднократного снятия решетки.

При любом из перечисленных методов важно обеспечить плотное прилегание решетки к стене. При необходимости для изолирования канала нужно использовать силиконовый герметик

Монтаж вентиляционной системы – ответственный и сложный процесс. Если в каком-либо помещении или здании требуется осуществить монтаж вентиляции, то лучше обратиться к опытным квалифицированным специалистам, которые с легкостью могут решить все поставленные перед ними задачи.

Получить бесплатную консультацию инженера по монтажу вентиляции

Получить!

Основные преимущества проектирования

Составление проекта завершается выдачей документа заказчику, в котором представлена концепция вентиляционной системы для квартиры, частного дома, офиса или любого другого помещения. Проект определяет точное место размещения воздуховодов, вентиляционных решеток, а также прочего оборудования.

С помощью плана также можно узнать и характеристики отдельных узлов и оборудования вентсистемы, согласовать размещение элементов с учетом интерьера и дизайна помещения.

Один из основных недочетов проектирования вентиляции при реконструкции сооружения – составление плана без выезда специалистов на осмотр объекта. Мощность полученной системы в итоге не покрывает объем заданного помещения, а повышенная нагрузка ускоряет выход оборудования из строя

Проект минимизирует дальнейшие конфликтные ситуации между заказчиком и исполнителем, позволяет оценить правильность будущего монтажа. Наличие документа предоставляет возможность оценить корректность предложенных вариантов.

Виды вентиляционных коробов из ПВХ

Вентиляционные короба из поливинилхлорида производятся в круглом, прямоугольном и квадратном сечении.

Каждый из них имеет свои особенности:

  • Короба круглого сечения более бесшумны и удобны в эксплуатации. Их легко чистить, так как на внутренних стенках не задерживаются разные механические частицы. Кроме того, для такого рода воздуховодов можно использовать вентиляторы меньшей мощности.
  • Короба прямоугольного и квадратного сечения используются для обустройства вентиляционных систем большей мощности. Они позволяют обеспечить рациональное использование пространства, а еще – могут быть легко задекорированы в интерьере.

Если говорить о недостатках, то круглые воздуховоды достаточно сложно скрыть в интерьере, что не очень нравится потребителям. В то же время, квадратные и прямоугольные воздуховоды нуждаются в установке более мощного вентиляционного оборудования, а потому создаю больше шума при работе.

Размеры сечения вентиляционных коробов также бывают разные:

  • Прямоугольные производятся с параметрами: 110х55 мм, 120х60 мм, 204х60 мм.
  • Круглые имеют диаметр: 100 мм, 125 мм, 150 мм.

Техника безопасности при монтаже воздуховода

Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.

  • Небольшая высота остается травмоопасной – выбирайте для работы надежные леса и подмости. Крайне не рекомендуется работать с лестницы или стремянки без страховки.
  • Работа с теплоизоляцией – исключительно в перчатках, желательно – в очках. Для резки используем самый острый нож или ножницы из тех, что есть в наличии – чтобы волокно не мочалилось и не разлеталось по помещению.
  • Если минеральная вата все же попала в глаза, их следует тщательно промыть большим количеством воды и обратиться к офтальмологу. Первый симптом – зуд.

Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.

Как работает?

Воздушные массы проникают внутрь помещения и удаляются из него с помощью ветра, температурного перепада, разницы в давлениях внутри и вне сооружения. Вентиляция механического типа будет работать хорошо, при условии установки конвектора в помещении и вентилятора снаружи. Каждое сооружение нуждается в оборудовании каналами, которые подают и вытягивают воздух. Основу вентиляции данного типа составляют два независимых воздухоотводных канала. В задачу первого входит проведение чистого воздуха внутрь помещения, а второго – его отдача наружу. Чтобы работа имела эффективность, взаимосвязанность компонентов — в каждом канале оборудованы дополнительные элементы.

  • Наружный воздухозаборник оснащён решётками защитного типа.
  • Есть канал отвода воздуха, который способен принимать, транспортировать и распределять поток воздуха.
  • Фильтр для механического очищения. Эта деталь удаляет примеси, частицы и загрязнённые вещества при попадании в него воздуха.
  • Задвижки, заслонки, арматура.
  • Осушитель, рекуператор. Они удаляют лишнюю влагу.
  • Вентиляторы, что необходимы для перемещения воздуха с оптимальной скоростью.
  • Система для управлений электронного характера.

Принцип работы вентиляционной системы происходит по такой схеме:

  • наружное нагнетание свежего воздуха вентилятором;
  • подогревание или охлаждение воздуха с помощью конвектора;
  • фильтрование от вредных примесей и газов;
  • поступление воздушных масс внутрь сооружения;
  • выход воздуха, что отработан наружу по каналам с использованием перепада давления.

Для безупречного функционирования такой вытяжной системы потребуется грамотно составленная схема. Данные работы лучше выполнять при проектировке строительного объекта. В процессе создания схемы необходимо учитывать ряд моментов.

  • Место, где будет установлен агрегат. Расположение вентиляции должно быть максимально комфортным для использования.
  • Параметры путей и каналов, что будут проложены для отвода воздуха, его подачи и вытяжки.
  • Расположение системы управления.
  • Пункты, где будет производиться забор чистого воздуха, и сброс отработанного.

Подведем итог по этапам

  • Обращение Заказчика;
  • Расчет воздухообмена;
  • Выбор принципиальной схемы;
  • Расчет теплопритоков;
  • Учет дополнительных требований;
  • Выбор оптимального проектного решения (самый трудный этап);
  • ТКП (технико-коммерческое предложение), 2-3 варианта;
  • ТЭО (технико-экономическое обоснование), 2-3 варианта;
  • Принятие решения Заказчиком;
  • Рабочий проект;
  • Согласование рабочего проекта;
  • Передача рабочей документации монтажной службе.

Монтажная служба составляет исполнительные чертежи и исполнительную спецификацию, по которым и будут производить монтаж спроектированной системы.

Естественная вентиляция с выводом на чердак

Гравитационная, она же естественная вентиляция обеспечивает циркуляцию воздуха по знакомому со школы принципу: теплый воздух легче холодного. Теплый воздух поднимается по воздуховодам для вытяжки, расположенным максимально высоко. Более холодный воздух из приточных воздуховодов поступает в дом.

Вентиляционные воздуховоды в одно- и двухэтажном частном доме можно объединить в одну систему только при наличии хорошей системы вентиляции на самом чердаке. Это сокращает количество воздуховодов на крыше

Если на чердаке и в кровельном пироге грамотно устроена эффективная подкровельная вентиляция, то системы отвода отработанного воздуха можно полностью или частично объединить.

Циркуляцию и отвод загрязненной воздушной массы в пределах чердака обеспечит действие:

  • фановых стояков;
  • аэраторов (воздуховод с выходом на улицу, принудительно обеспечивающий постоянную циркуляцию воздуха на чердаке);
  • грамотного устройства кровельного пирога (самый простой — это вентиляция при помощи 2-ух зазоров под кровлей и над стропилами);
  • кровельных вентилей, врезающихся непосредственно в кровельную систему.

Если в пределах неотапливаемого чердака организована естественная система вентиляции, рациональным решением является объединение всех вентиляционных труб на чердаке для вывода через общую вентиляционную шахту.

Один вентиляционный стояк может решить проблемы с конденсатом на чердаке. Естественная система вентиляции замыкается на него

При достаточной вентиляции чердака конденсат на нем не скапливается. К сожалению, далеко не всегда кровельные вентили или чердачные зазоры обеспечивают ее полной мере.

Вентиляция холодного треугольника неотапливаемой двухскатной крыши (именуют его фронтоном или щипцом) осуществляется путем устройства вентиляционных окон или отверстий с выходом на улицу. Это гарантирует достаточную циркуляцию воздуха на чердаке

Слуховые и вентиляционные чердачные окна, которые можно закрывать и открывать, должны обеспечить большую циркуляцию воздуха, чем другие способы естественной вентиляции чердака. К примеру, пробуренные в фронтонах приточные и вытяжные отверстия.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
