Кратность воздухообмена в офисных помещениях: нормы и правила организации правильного воздухообмена

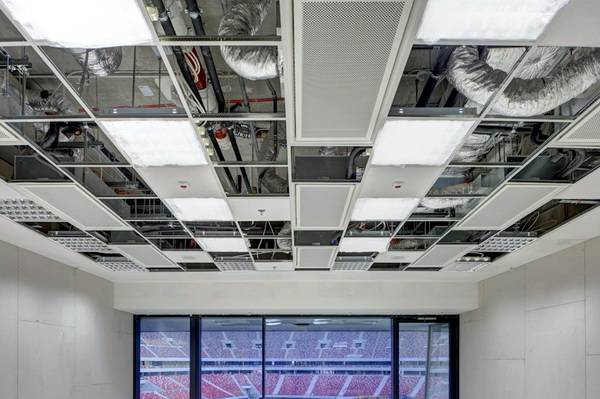

Устройство и компоненты вентиляционной системы в офисе

Вентиляция офисных помещений с помощью кондиционеров не даёт желаемого результата, так как не происходит очистки воздуха, а его подача внутрь носит узконаправленный характер. Что касается вспомогательных помещений (комната для курения, кладовка, коридор), то для проветривания необходимы свежие воздушные потоки с улицы, поступающие принудительно или за счёт разницы в температуре и давлении.

Установка вентиляции в офисе может осуществляться с использованием таких приборов и оборудования:

  1. Приточно-вытяжная система. Состоит из трубопроводов, фильтров, охладителей, нагревателей и решёток. Для поддержания работоспособности могут применяться электрические вентиляторы. Подобные конструкции недороги, просты в монтаже и эксплуатации. Воздуховоды собираются из гладких (стальных, пластиковых) и гофрированных труб.
  2. Решётки оборудуются противомоскитными сетками, служат для декоративного оформления отверстий и их защиты от мусора и насекомых. Некоторые виды изделий оснащены клапанами от попадания холодного воздуха при неработающем вентиляторе.
  3. Калориферы. Применяются в холодное время года для нагревания помещений и снижения уровня влажности воздуха. Подразделяются на электрические (автономные), работающие от промышленной сети и водяные, подключённые к центральному отоплению. Изделия имеют настройки по температуре носителя и таймер, включающий и выключающий подачу энергии (теплоносителя). Некоторые модели оборудуются маломощным вентилятором.
  4. Климатическое оборудование. Центральное кондиционирование позволяет равномерно распределять потоки нагретого и охлаждённого воздуха по всему объёму офиса. Нагнетательная установка устанавливается на крыше здания. От неё отходят трубопроводы к каждому помещению, где установлены блоки, с помощью которых осуществляется очистка, нагревание и охлаждение, осушение и увлажнение. Вытеснение загрязнённого воздуха происходит в коридоры, откуда он удаляется по вытяжным каналам.
  5. Канальные кондиционеры. Устанавливаются в небольших помещениях. Представляют собой комбинацию нагревательных и охлаждающих элементов и приточно-вытяжных каналов. Поступающий с улицы воздух смешивается с отработанным, фильтруется, доводится до нужной температуры и подаётся в офис.

Как подобрать сечение воздуховода?

Система вентилирования, как известно, может быть канальной или бесканальной. В первом случае нужно правильно подобрать сечение каналов. Если принято решение устанавливать конструкции с прямоугольным сечением, то соотношение его длины и ширины должно приближаться к 3:1.

Длина и ширина сечения канальных воздуховодов с прямоугольной конфигурацией должны соотноситься как три к одному, чтобы уменьшить количество шума

Стандартная скорость перемещения воздушных масс по основному вентканалу должна составлять около пяти метров в секунду, а на ответвлениях — до трех метров в секунду. Это обеспечит работу системы с минимальным количеством шума. Скорость движения воздуха во многом зависит от площади сечения воздуховода.

Чтобы подобрать размеры конструкции, можно использовать специальные расчетные таблицы. В такой таблице нужно выбрать слева объем воздухообмена, например, 400 куб.м\ч, а сверху выбрать значение скорости — пять метров в секунду.

Затем нужно найти пересечение горизонтальной линии по воздухообмену с вертикальной линией по скорости.

С помощью этой диаграммы вычисляют сечение воздуховодов для канальной вентиляционной системы. Скорость движения в магистральном канале не должна превышать 5 м/сек

От этого места пересечения проводят линию вниз до кривой, по которой можно определить подходящее сечение. Для прямоугольного воздуховода это будет значение площади, а для круглого – диаметр в миллиметрах. Сначала делают расчеты для магистрального воздуховода, а затем – для ответвлений.

Таким образом расчеты делают, если в доме планируется только один вытяжной канал. Если же предполагается установить несколько вытяжных каналов, то общий объем воздуховода по вытяжке нужно разделить на количество каналов, а затем провести расчеты по изложенному принципу.

Эта таблица позволяет подобрать сечение воздуховода для канальной вентиляции с учетом объемов и скорости перемещения воздушных масс

Кроме того, существуют специализированные калькуляционные программы, с помощью которых можно выполнить подобные расчеты. Для квартир и жилых домов такие программы могут быть даже удобнее, поскольку дают более точный результат.

На нормальный воздухообмен оказывает влияние такое явление как обратная тяга, со спецификой которой и способами борьбы с ней ознакомит рекомендуемая нами статья.

Нормы воздухообмена производственных помещений

Местная приточная система на производстве

Для зданий производственного типа предусматривается общеобменная вентиляционная система, расчет потребностей которой производится исходя из условий конкретного производства и наличия определенного количества:

  • тепла;
  • жидкости или конденсата;
  • вредных частиц.

При наличии в помещении оборудования с газовыми или паровыми выделениями, количество необходимого воздухообмена вычисляется, учитывая выделения:

  • от данного оборудования;
  • проложенных коммуникаций;
  • предусмотренной арматуры.

Все необходимые показатели заложены в техническую документацию помещения, в противном случае данные берутся от фактических параметров. Данный расчет регламентирован ВСН21—77 и соответствующим СНиП.

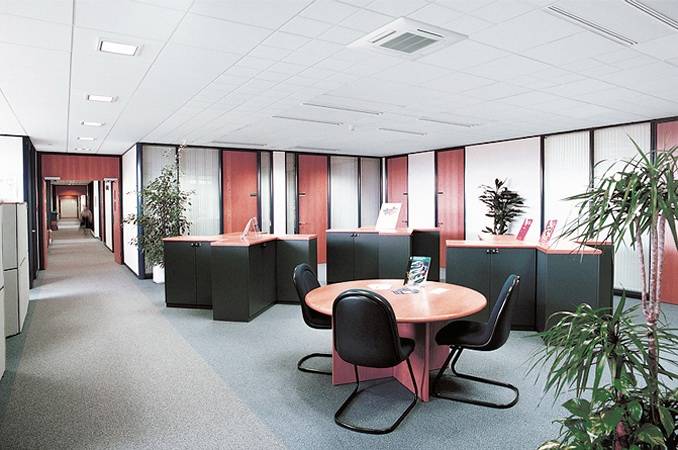

Нормы и требования к офисной вентиляции

Система вентиляции в офисе обустраивается исходя из предварительных расчётов, в которые входят площадь и объём помещения, климатические и погодные условия региона, количество человек, находящихся в комнате одновременно.

Санитарные правила и нормы () содержат следующие требования к оборудованию:

  • поддержание комфортной для работников и посетителей температуры;
  • низкий уровень шума от вентиляторов и трубопроводов;
  • возможность дистанционного управления;
  • постоянный приток чистого воздуха;
  • экономичность;
  • сочетание с интерьером помещения;
  • оптимальный уровень влажности во всех комнатах;
  • лёгкое и быстрое обслуживание.

Кратность воздухообмена в офисных помещениях составляет 1–2, в зависимости от концентрации присутствующих в них людей. Оптимальная температура находится в пределах +21…+25 °С. Если аппаратура не может поддерживать её в этих пределах, необходимо принимать меры по теплоизоляции стен, полов и потолков и установке дополнительных приборов.

Оптимальным соотношением влажности и температуры считаются такие показатели:

  • + 21 °С — 60–80%;
  • + 22 °С — 55–75%;
  • + 23 °С — 50–70%;
  • + 24 °С — 45–65%;
  • + 25 °С — 40–60%;
  • + 26 °С — 35–55%;
  • + 27 °С — до 50%.

Нормы воздухообмена определяют количество кубических метров чистого вещества, поступающего извне в помещение за 1 час из расчёта на 1 человека.

Санитарные нормы и правила устанавливают такие показатели:

  • кабинет директора компании — 50;
  • зал для совещаний и конференций (20–50 человек) — 30;
  • комната секретаря руководителя — 40;
  • комнаты для личных встреч — 45;
  • кабинеты для персонала — 60;
  • коридоры, тамбуры и лестницы — 10–15;
  • душевые и туалеты — 100;
  • столовые, бары — 150.

В помещениях должно быть достаточное количество приточных и вытяжных отверстий, чтобы обеспечить равномерное прохождение по ним воздуха, скорость движения которого не должна превышать 1 м/с. Независимо от конфигурации и размера комнаты принудительные вытяжные устройства устанавливаются в местах массового скопления людей, туалетных комнатах, кабинетах, местах производства работ с красками и лаками.

Для достижения эффективного кондиционирования оборудование следует регулярно обслуживать: очищать от мусора и пыли решётки, воздуховоды и сетки. Необходимо не реже 1 раза в год приглашать специалистов для заправки компрессоров внешних блоков и проверки настроек оборудования.

Составление проекта вентиляции офиса

С учетом того, что вентиляция является сложной инженерной системой, предназначенной для обеспечения постоянного притока чистого и свежего воздуха, удаления вредных соединений и создания комфортных условий, необходимость разработки проекта не вызывает сомнений.

Обеспечение адекватного воздухообмена в офисном помещении – серьезная задача, предусматривающая необходимость детального планирования, составления подробнейшей сметы и учета множества нюансов

При этом нужно иметь в виду, что каждая вентиляционная система имеет свои особенности. Поэтому разрабатывается проект исключительно под конкретное помещение с поправкой на все его особенности.

Берется во внимание:

  1. Количество персонала, одномоментно находящегося в помещении.
  2. Требования по нормативам температуры и/или влажности, чистоты от пыли и другим вредным веществам.
  3. Особенности архитектуры – высота комнаты, наличие балок и прочих инженерных коммуникаций.

Нетрудно догадаться, что учесть все перечисленные выше нюансы, не составив предварительный проект, практически невозможно.

Именно поэтому перед началом работы составляется подробнейший проект вентиляционной системы.

Малейшее отклонение от проекта чревато грубым нарушением работы системы вентиляции – именно поэтому есть смысл к работе привлекать только профильных специалистов

Попытки монтажа системы вентиляции без предварительного создания проекта практически всегда оборачивались неблагоприятными последствиями.

Состав проекта

Подробно рассмотрим состав листов, которые обязательно должны быть включены в проект:

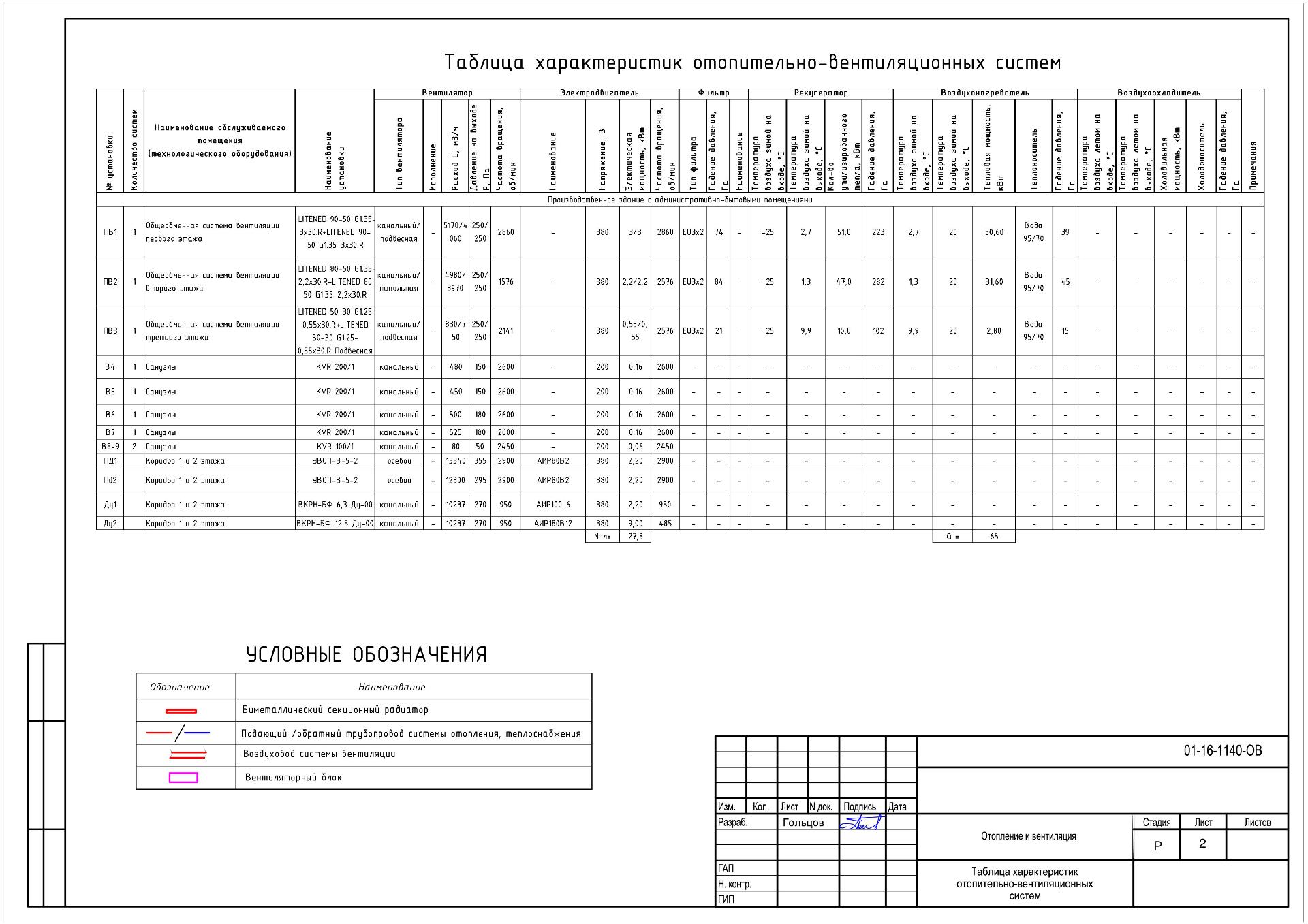

Общая информация о чертежах

В нем дается краткое описание систем, чтобы каждый установщик и сборщик мог быстро ориентироваться в проекте. Общие данные включают сводную таблицу вентиляционных систем с параметрами для всего вентиляционного оборудования и нагрузкой на электрические и отопительные системы здания.

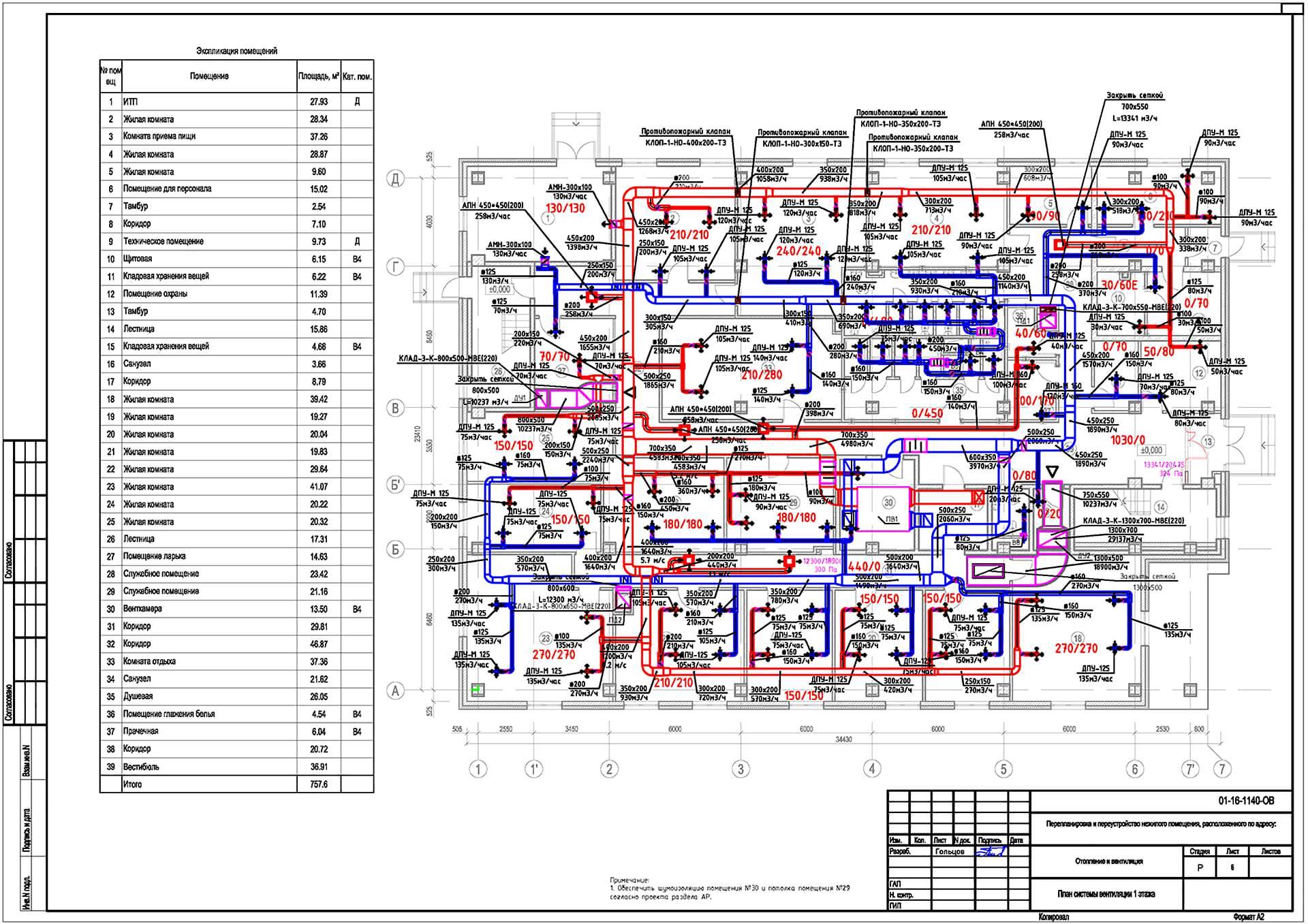

Планы систем вентиляции

Ключевые листы проектной документации. Они используются для монтажных работ, координации инженерных систем и последующего сервисного обслуживания. На планах показаны прогоны воздуховодов, размеры, расход воздуха в каждой зоне, марки решеток и вентиляционного оборудования.

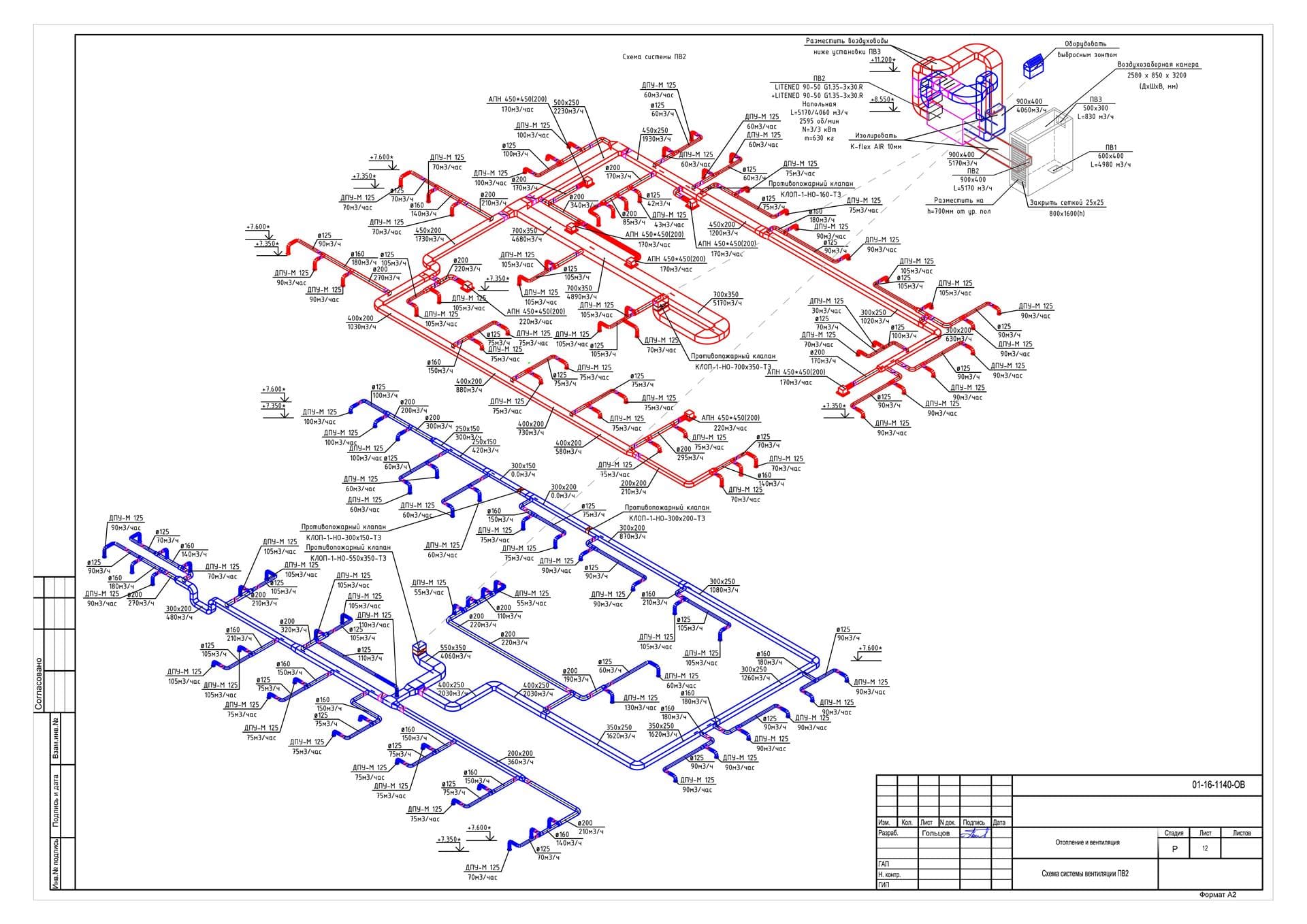

Диаграммы вентиляционной системы

На рисунках показано вертикальное расположение воздуховодов и возможные уклоны на пересечениях. В нашей команде схемы создаются в 3D программе MagiCAD. Программа автоматически рассчитывает расход воздуха и балансирует ветви.

План и схемы системы теплоснабжения

Нагревательная секция приточных устройств должна быть включена в конструкцию вентиляции. Зимой приточный воздух должен нагреваться. Для этой цели обычно используются водонагреватель и рекуператор. Воздух нагревается в рекуператоре, а затем проходит через секцию подогрева воды, которая подключена к системе отопления. Трубопровод подачи тепла и все трубопроводы отопительного прибора должны быть рассчитаны проектировщиком. Система теплоснабжения должна быть сбалансирована с другими потребителями.

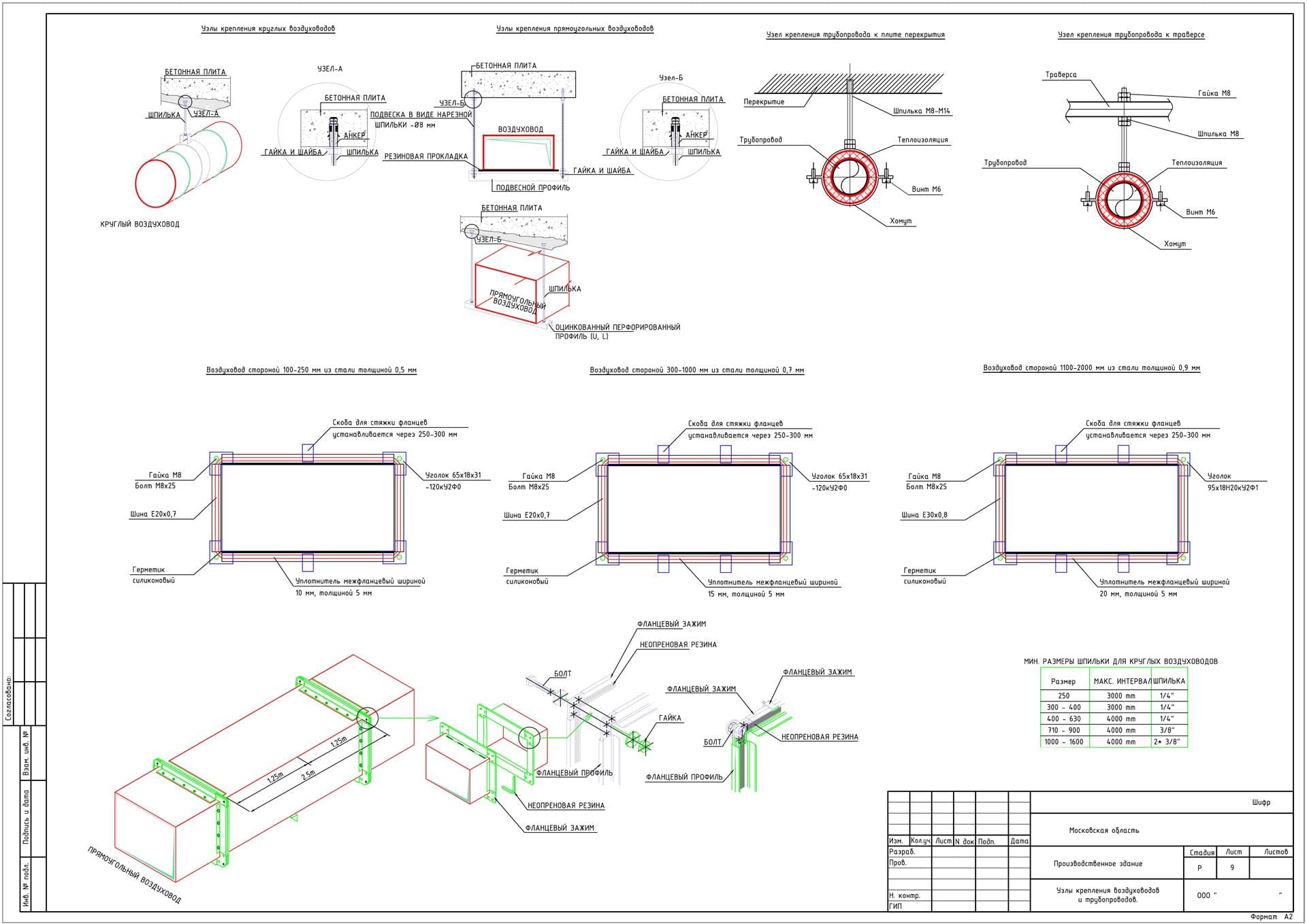

Стандартные элементы каждого проекта. Воздуховоды различных размеров и конфигураций фиксируются разными способами. Монтажные элементы дополнительно заказываются установщиком и должны строго соответствовать требованиям, указанным в проекте.

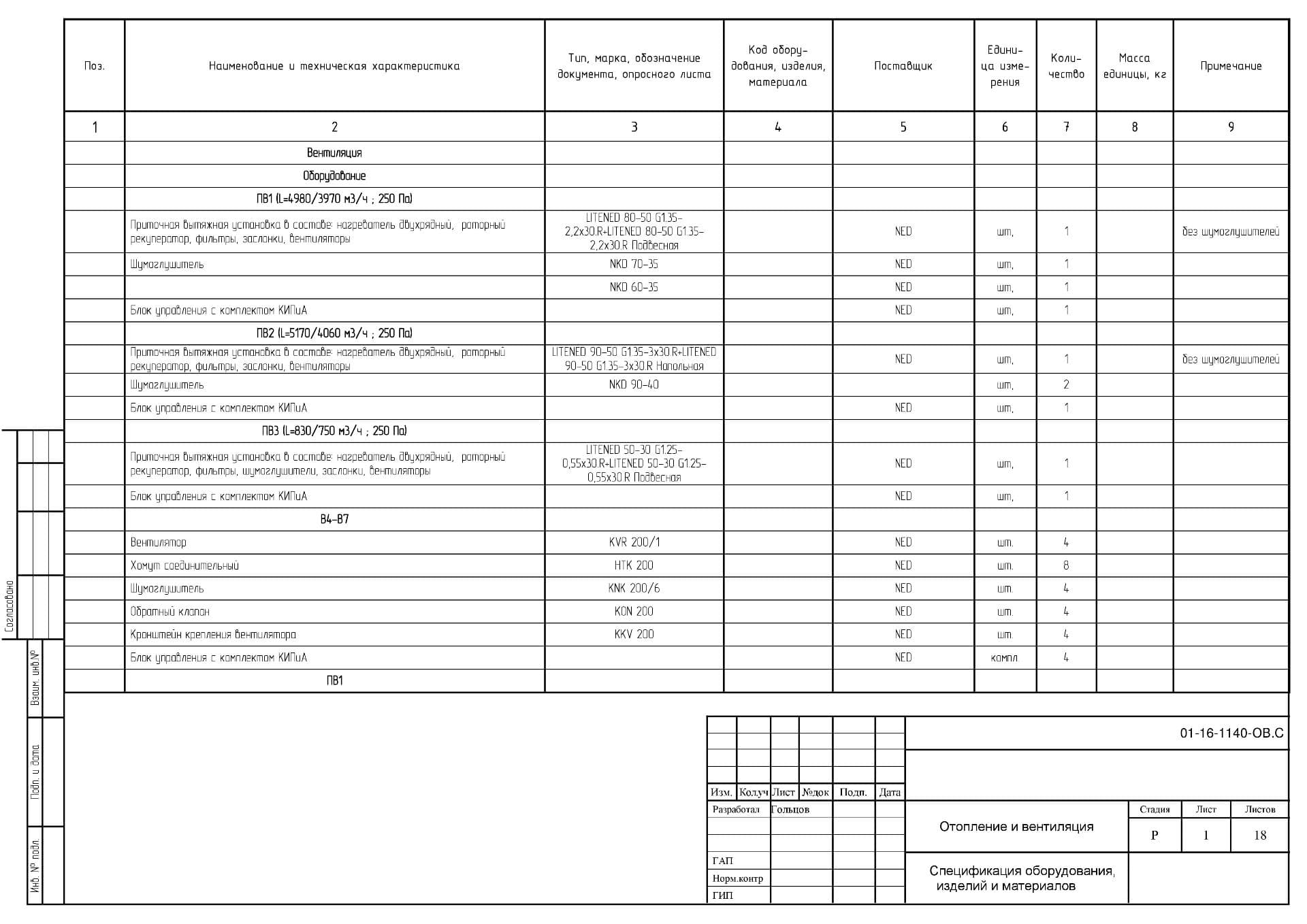

  1. Спецификация оборудования и материалов

Спецификация – это точное количество материалов и оборудования, которое потребуется для прокладки установки. В современном дизайне это стало намного проще. MagiCAD автоматически рассчитывает длину воздуховодов на основе чертежа. Проектировщику достаточно проверить расчеты и заполнить недостающие элементы самостоятельно.

Без дизайна невозможно правильно подобрать размер воздуховодов, решеток, приобрести точное количество необходимых материалов. Без дизайна трудно сбалансировать систему.

В ходе проектных работ выполняются следующие расчеты:

  1. Расчет курсов обмена воздуха. Расход воздуха в каждом помещении рассчитывается в соответствии с нормами кратности или дополнительными расчетами по удалению избыточного тепла или влаги.
  2. Аэродинамические расчёты. В расчете решаем 2 задачи. Сначала мы определяем общее давление, которое вентилятор должен обеспечить, чтобы гарантировать доставку воздуха во все помещения. Во-вторых, мы балансируем ветви системы вентиляции друг против друга. Одно вентиляционное ответвление длиннее, а другое короче. Воздух всегда идет кратчайшим путем, и мы должны сбалансировать систему таким образом, чтобы воздух равномерно проходил через все ветви системы.
  3. Дополнительные расчеты по удалению избыточного тепла и влажности. В некоторых помещениях основной задачей является не обеспечение воздуха для дыхания, а удаление избыточного тепла (например, на кухне) или влаги (например, в бассейнах). Есть много комнат, где воздухообмен не рассчитывается в соответствии со стандартами, а рассчитывается отдельно.

Обслуживание приборов

Обслуживание вентиляционной системы включает в себя плановые осмотры, а также планово-предупредительные ремонтные работы, во время которых проводится разборка, осмотр и замена, по необходимости изношенных частей.

Чтоб проветривание помещения было качественным проводятся всевозможные плановые работы по предупреждению поломок, которые подразделяются на несколько видов:

  • ремонт текущий;
  • ремонтные работы средней сложности;
  • капремонт.

Когда поломка предусматривает частичную замену и демонтаж, идет речь о работах средней сложности. В зависимости от характера поломки работа может осуществляться на месте или же принимается решение об отправке прибора на завод.

Если при осмотре приборов обнаружены множественные повреждения узлов и систем, дефекты в работе кондиционера, влияющие на качество проветривания, требуется капремонт. Работа с вентиляцией после установки сложный процесс, состоящий из комплекса мероприятий, которые позволяют продлить срок эксплуатации прибора.

Настройка и регуляция приборов

Регулирование устройств — важный момент. Контроль над офисными системами вентиляции осуществляется при помощи автоматики. Такая система подразумевает наличие электрощитка, с вмонтированным пультом управления системой проветривания.

Самый востребованный вариант, который значительно упрощает контроль и регуляцию исправности промышленная автоматизация. Такая система регуляции позволяет установить уровень загрязненности вентиляторов, фильтров, по необходимости отключает систему и др. Для осуществления такого сложного процесса используются встроенные термостаты, датчики давления, гидростаты.

Один из таких приборов, контролирующих состояние вентиляционной системы, микропроцессорный контроллер. Этот прибор имеет экран с простым интерфейсом. Все сигналы о колебаниях давления и температурного режима подают температурные датчики и регуляторы давления.

Микропроцессорный контроллер — прибор, позволяющий контролировать состояние вентиляционной системы

Датчики регуляции давления позволяют отслеживать скорость движения воздушного потока по магистрали. Осуществляет регулировку работы калорифера, защищая от фальстарта и позволяет вовремя определить загрязнение фильтров, куператоров.

Нормы вентиляции в производственных помещениях

Производственные помещения – это помещения специализированного назначения. СниП определяет нормы возбухооборота для производственных строений исходя из показателя количества токсичных элементов. На качество воздуха в таких сооружениях влияет множество факторов – большое количество пыли, избыточная влажность, особые температурные показатели, химическое воздействие.

Для установления вентиляционных норм в производственных зданиях необходимо для начала вычислить кратность воздухообмена для конкретного помещения. Это табличная величина. Итак, норму кратности нужно умножить на общую площадь и высоту вышеупомянутой постройки.

Таким образом, для установления правильной вентиляции производственных строений нужно брать во внимание особенности этого самого производства. А именно количество выделяемого тепла, жидкости или конденсата, вредных веществ, выделения от оборудования, коммуникаций и арматуры. Для производственных сооружений, согласно санитарным нормам на одного работающего человека должно поступать не менее 30 кубометров в час, если площадь постройки меньше 20 кубометров

При общей площади более 20 метров кубических на человека должно приходиться не 20 кубометров в час. А в постройках без естественной вентиляции не менее 60 кубометров на человека

Для производственных сооружений, согласно санитарным нормам на одного работающего человека должно поступать не менее 30 кубометров в час, если площадь постройки меньше 20 кубометров. При общей площади более 20 метров кубических на человека должно приходиться не 20 кубометров в час. А в постройках без естественной вентиляции не менее 60 кубометров на человека.

Рабочее давление и сечение воздуховода

Принципиальная схема работы воздухонагревателя .

Расчет вентиляции предполагает обязательное определение таких параметров, как рабочее давление и сечение воздуховодов. Эффективная и полноценная система включает в свой состав распределители воздуха, воздуховоды и фасонные изделия. При определении рабочего давления нужно учитывать такие показатели:

  1. Форма вентиляционных труб и их сечение.
  2. Параметры вентилятора.
  3. Число переходов.

Расчет подходящего диаметра можно выполнять с использованием следующих соотношений:

  1. Для здания жилого типа на 1 м пространства будет достаточно трубы с площадью сечения, равной 5,4 см².
  2. Для частных гаражей – труба сечением 17,6 см² на 1 м² площади.

С сечением трубы напрямую связан такой параметр, как скорость воздушного потока: в большинстве случаев подбирают скорость в пределах 2,4-4,2 м/с.

Таким образом, выполняя расчет вентиляции, будь то вытяжная, приточная или приточно-вытяжная система, нужно учитывать ряд важнейших параметров. От правильности этого этапа зависит эффективность всей системы, поэтому будьте внимательны и терпеливы. При желании можно дополнительно определить расход электроэнергии на работу устраиваемой системы.

Нормы вентиляции и воздухообмена в зданиях под офисы

Допустимая норма зависит от того, сколько людей находится в помещении, его предназначения и кратности воздухообмена.

Норма на 1 человека зависит от нагрузки рабочего и от предназначения комнаты, в которой они работают:

  1. Во время небольшой физической нагрузки норма на человека составляет 20 м³ / час.
  2. Незначительная активность предполагает 45 м³ / час на человека.
  3. При высокой физической активности необходимая норма для одного человека составляет 60 м³ / час.
  4. Переговорная комната – 40 м³ / час.
  5. Санузел 75 м³ / час.
  6. Комната для курения 100 м³ / час.
  7. Приемная 40 м³ / час.
  8. Кабинет 60 м³ / час.
  9. Коридор 11 м³ / час.
  10. Комната для совещаний 30 м³ / час.

Также согласно ГОСТу 30494-2011 установлена норма скорости воздухообмена. Она составляет 0,1 м/с и не зависит от сезона.

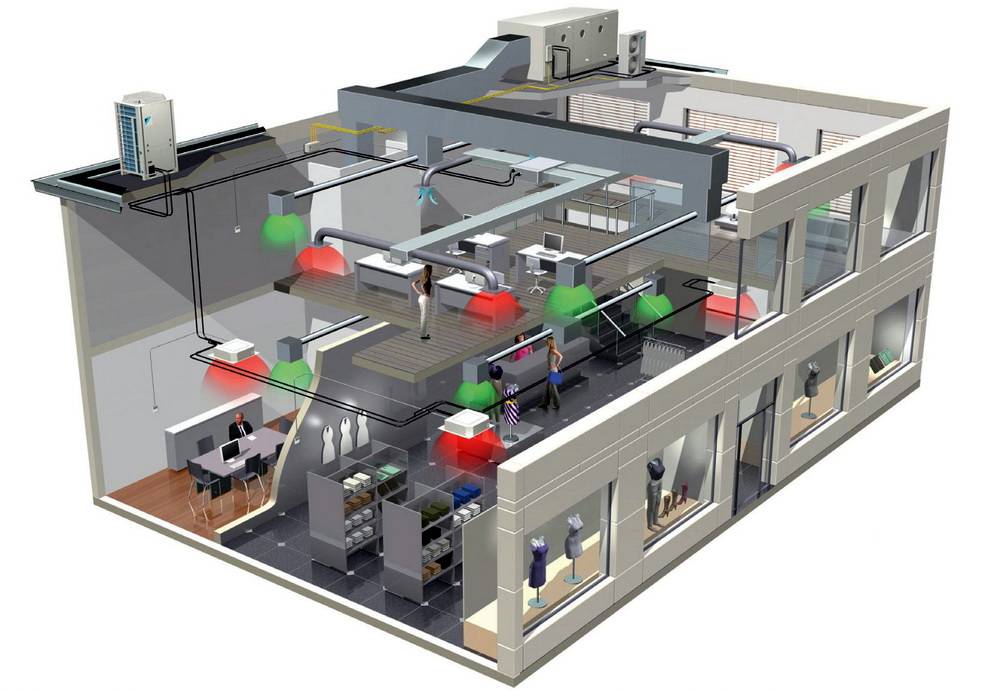

Общая характеристика вентиляционных систем

Современный офис – это большой муравейник, где работает большое количество людей. В основном по этой причине в данном помещении постоянно душно. Плюс ко всему современные стеклопакеты совершенно не пропускают воздушные потоки с улицы

Если владельцу не безразлична рабочая атмосфера на территории офиса, то он уделит особое внимание установке вентиляции в офисе

Все современные бизнес-центры и офисы предполагают проектирование и расчет вентиляции офиса еще на начальных стадиях строительства зданий. Это дает возможность наиболее оптимально рассчитать объем воздушных потоков, необходимых для пространства и создания общей системы.

В старых зданиях место для таких помещений не предусмотрено, поэтому очень важно, чтобы специалисты, работавшие над данным проектом, смогли грамотно спроектировать всю систему, которую возможно разместить в любых помещениях. В настоящее время при строительстве зданий для офисов помещения сдаются без хорошего ремонта и арендаторы либо собственники ремонтируют все самостоятельно, по своим собственным проектам. Система вентиляции монтируется от общих вентиляционных труб через установленные на всех этажах огнезащитные клапаны

Система вентиляции монтируется от общих вентиляционных труб через установленные на всех этажах огнезащитные клапаны

В настоящее время при строительстве зданий для офисов помещения сдаются без хорошего ремонта и арендаторы либо собственники ремонтируют все самостоятельно, по своим собственным проектам. Система вентиляции монтируется от общих вентиляционных труб через установленные на всех этажах огнезащитные клапаны.

Расчет по площади помещения

Итак, найден объем воздуха, который должен поступить помещения квартиры в течение часа и, соответственно, выведен за это же время.

Для примера, вернемся к таблице выше. Через три вентиляционных канала (кухня, санузел и ванная) необходимо отвести 240 кубометров воздуха в час. При этом из кухни по расчетам должно отводиться не менее 125 м³, из ванной и туалета по нормативам – не менее, чем по 25 м³. Больше – пожалуйста.

Поэтому напрашивается такое решение: кухне «отдать» 140 м³/час, а оставшееся — разделить поровну между ванной и санузлом, то есть по 50 м³/час.

Ну а зная объем, который необходимо отвести в течение определённого времени – несложно подсчитать ту площадь вытяжного канала, которая гарантированно справится с задачей.

Правда, для расчетов требуется еще и значение скорости воздушного потока. А она тоже подчиняется определённым правилам, связанным с допустимыми уровнями шума и вибрации. Так, скорость потока воздуха на вытяжных вентиляционных решетках при естественной вентиляции должна быть в пределах диапазона 0,5÷1,0 м/с.

Приводить формулу расчета здесь не будем – сразу предложим читателю воспользоваться онлайн-калькулятором, который определит требуемую минимальную площадь сечения вытяжного канала (отдушины).

Нередко вентиляционные решетки имеют и круглое окно. Значит, необходимо пересчитать площадь сечения в диаметр. Или же требуется сделать переход от прямоугольного сечения на круглое. В обоих случаях будет полезен третий калькулятор, предназначенный специально для такой цели.

Перейти к расчётам

Наиболее простой метод расчета. Он производится на основании норм, которые регламентируют подачу свежего воздуха для жилых помещений в размере 3 м3/час на 1 м2 площади пространства.Т.е. за основу принимается следующая норма: каждый час в дом должно поступать по три кубических метра свежего воздуха на каждый квадратный метр площади.

Количество людей, которые постоянно проживают в доме, при этом не учитывается.

Воздух поступает через спальню и гостиную, а удаляется из кухни и санузла

Есть дом площадью 146 м2.

Считаем воздухообмен по формуле: ∑ L= ∑ Lпр= ∑ Lвыт =∑ Sпомещения х 3.

∑ Lвыт 3=146 х 3=438м3/час.

Расчёт воздухообмена на удаление вредностей

Расчёт воздухообмена на удаление вредностей, как правило, применяется на производствах с выбросами вредных веществ в помещение. Однако это может быть и расчёт на удаление влагоизбытков, например, в бассейне. Суть его заключается в том, чтобы разбавить концентрацию того или иного вещества до допустимых значений. Значения предельных концентраций для различных веществ приведены в ГН 2.2.5.3532-18 «Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны».

Например, в частном доме бассейн площадью 15 м2 испаряет 4,3 кг/ч (4300 г/ч) воды. Влагосодержание наружного воздуха зимой составляет 0,5 г/кг, летом — 11 г/кг, а требуемое влагосодержание в помещении бассейна составляет 13 г/кг.

Таким образом, зимой наружный воздух способен поглотить 13-0,5=12,5г/кг влаги из помещения бассейна. Для отвода 4,3 кг/ч воды нужен расход воздуха, равный 4300/12,5=344 кг/ч или, учитывая среднюю плотность воздуха 1,2 кг/м3, получим расход 344/1,2=287 м3/ч.

В летнее время наружный воздух способен поглотить лишь 13-11=2 г/кг влаги. Для отвода 4,3 кг/ч воды потребуется расход воздуха 4300/(2·1,2) ≈ 1800 м3/ч. Дальнейший расчёт системы следует вести по наибольшему расчётному расходу, то есть исходя из 1800 м3/ч.

Определение воздухообмена согласно кратности воздухообмена в помещении.

Количество вентиляционного воздуха определяется для каждого помещения отдельно с учетом наличия вредных примесей (веществ) или задается по результатам ранее проведенных исследований. Если характер и количество вредных примесей (веществ) не поддаются учету, воздухообмен определяют по кратности:

L = Vпом * Kр (м3/ч),

где Vпом – объем помещения, м3; Кр – минимальная кратность воздухообмена, 1/ч., см. таблицу кратности воздухообмена.

Как определить объем помещения?

Необходимо рассчитать общий объем помещения в кубических метрах. Для этого используется простая формула:

Длина х ширина х высота = объем помещения м3 A x B x H = V (м3)

Например: помещение длиной 7 м, шириной 4 м и высотой 2,8 м. Для определения объема воздуха, необходимого для вентиляции этого помещения, рассчитываем объем комнаты: 7 х 4 х 2,8 = 78,4 м3. Затем, используя приведенные ниже таблицы рекомендуемой кратности воздухообмена, определяем требуемую производительность вентилятора или приточной установки.

Определение воздухообмена в соответствии с количеством людей в помещении:

L = L1 * NL (м3/ч),

где L1 – норма воздуха на одного человека, м3/ч*чел; NL – количество людей в помещении

20-25 м3/ч на одного человека при минимальной физической активности 45 м3/ч на одного человека при легкой физической работе 60 м3/ч на одного человека при тяжелой физической работе

Определение воздухообмена при выделении влаги:

L= D / ((dv-dn) * ρ) (м3/ч)

где D – количество выделяемой влаги, г/ч; dv – влагосодержание удаляемого воздуха, г воды/кг воздуха; dn – влагосодержание приточного воздуха, г воды/кг воздуха; ρ – плотность воздуха, кг/м3 (при 20°С = 1,205 кг/м3); Определение воздухообмена для удаления излишков тепла:

L= Q / (ρ * Cp*(tv-tn)) (м3/ч)

где Q – выделение в помещение тепла, кВт; tv – температура удаляемого воздуха, °С; tn – температура приточного воздуха, °С; ρ – плотность воздуха, кг/м3 (при 20°С = 1,205 кг/м3); Cp – теплоемкость воздуха, кДж/(кг·К) (при 20°С; Cp=1,005 кДж/(кг·К))

Таблица кратностей воздухообмена:

Кухня квартиры или общежития6-8
Ванная комната7-9
Душевая7-9
Туалет8-10
Прачечная (бытовая)7
Гардеробная комната1,5
Кладовая1
Гараж4-8
Погреб4-6
Промышленные помещения и помещения большого объемаКратность воздухообмена
Театр, кинозал, конференц-зал20-40 м3 на чел.
Офисное помещение5-7
Банк2-4
Ресторан8-10
Бар, кафе, пивной зал, бильярдная9-11
Кухонное помещение в кафе, ресторане10-15
Универсальный магазин1,5-3
Аптека (торговый зал)3
Гараж и авторемонтная мастерская6-8
Туалет (общественный)10-12 (или 100 м3 на 1 унитаз)
Танцевальный зал, дискотека8-10
Комната для курения10
Серверная5-10
Спортивный залНе менее 80 м3 на 1 занимающегося и не менее 20 м3 на 1 зрителя
Парикмахерская (до 5 рабочих мест)2
Парикмахерская (более 5 рабочих мест)3
Склад1-2
Прачечная10-13
Бассейн10-20
Промышленный красильный цех25-40
Механическая мастерская3-5
Школьный класс3-8

Определение воздухообмена в зависимости от предельно допустимой концентрации веществ:

L= GCO2 / (УПДК-УП) (м3/ч)

где GСО2 – количество выделяющегося СО2, л/ч, УПДК – предельно-допустимая концентрация СО2 в удаляемом воздухе, л/м3, УП – содержание газа в приточном воздухе, л/м3.

Нормы допустимых концентраций Со2 в воздухе, л/м3
В местах постоянного пребывания людей (жилые комнаты)1,0
В больницах и детских учреждениях0,7
В местах временного пребывания людей (учреждения)1,25
В местах кратковременного пребывания людей (учреждения)2,0
В наружном воздухе:Населенные пункты (село)0,33
Малые города0,4
Крупные города0,5

Нормы вентиляции в помещениях офисов

В помещениях офисов должны соблюдаться климатические условия, указанные в СанПиН 2.2.4.3359-16. В данном случае расчетная температура воздуха соответствует параметрам, измеренным на высоте двух метров от напольного покрытия на том месте, где большую часть времени пребывают сотрудники компании. В первом приближении температуру определяют по формуле:

Если тепло, поступающее от оборудования, не равно теплопотерям, температурный градиент будет составлять несколько градусов.

Нормы проветривания регулируются СанПиН 2.2.2/2.4.1340-03. В соответствии с ГОСТ 30494-2011 скорость смены объема воздуха составляет 0,1 м/с

Приточная вентиляция в офисах способствует поступлению воздушных масс в помещения. Он подается с высоты двух метров над поверхностью земли. Часто воздух очищают и по необходимости осуществляют нагрев или охлаждение.

Варианты вентиляции в офисе

Естественная вентиляция

Свежий воздух поступает и удаляется из помещения при открытии окон и дверей. Установка вытяжных вентиляторов способствует удалению отработанного воздуха из санузлов и кухонь. Данный вариант не требует затрат на монтаж, но множество недостатков: уличный шум, запахи и пыль, а в холодное время года открытие окон может привести к простуде и дополнительным расходам на отопление помещения. С помощью естественной вентиляции невозможно поддерживать в офисе необходимую температуру и влажность.

Система приточно-вытяжной вентиляции

В системах приточно-вытяжной вентиляции поступление и отвод воздуха в офисе производится за счет специальных установок. Воздух предварительно подготавливается, подается и удаляется из помещений по сети воздуховодов.

В состав установки входит фильтр для очитки воздуха от пыли и избытка влаги, калорифер для подогрева воздуха в холодное время и вентилятор. Перед подачей воздух может быть охлажден, увлажнен или осушен.

Приточно-вытяжная система требует выделения свободного места под потолком или в подсобном помещении, а также сложных монтажных работ. Поэтому оптимальным вариантом является планирование установки системы на стадии проектирования ремонтных или отделочных работ.

Для начала надо определиться с проектными решениями. Именно в проекте будет рассчитан оптимальный воздухообмен, с учетом особенностей офиса и количества работающих сотрудников. Вы поймете, какие расходы энергии будут при эксплуатации данной системы, где будет размещаться оборудование и конечную стоимость исполнения проекта.

Преимущества системы вентиляции офиса с механическим побуждением:

  • Комфортный свежий воздух в любое время года и при любых погодных условиях на улице.
  • Низкий уровень шума с улицы. Это особенно актуально, если офис находится рядом со стройкой, оживленной трассой или многолюдной улицей.
  • Возможность предварительной подготовки воздуха – вы получаете чистый воздух необходимой температуры.

1 Понятие воздухообмена

Вентиляция закрытых помещений осуществляется посредством удаления части загрязнённой атмосферы и притока свежего воздуха. Замещение бывает полным или частичным, в зависимости от системы проветривания. Исчисляется оборот газовой среды в м3/час. Существует 3 основных вида воздухообмена:

  1. 1. Естественная вентиляция объектов происходит из-за разницы давлений и температур внутри и снаружи замкнутого пространства, проникновением атмосферных масс через неплотности дверей и окон, утечкой через специально обустроенные вытяжные каналы.
  2. 2. Принудительное проветривание используют для обеспечения эффективного воздухообмена вне зависимости от явлений природы. Давление или разряжение создаётся с помощью вентиляторов и дымососов.
  3. 3. Сочетание первых двух способов позволяет уменьшить стоимость воздухообмена посредством снижения затрат на электроэнергию. Называется такая система комбинированной.

Проектный расчет проветривания объекта сводится к определению потребности и способам обеспечения конкретных жилых или рабочих мест нужным количеством доброкачественного кислорода. Объём воздухообмена зависит от разных факторов: выделенное тепло, влажность, содержание вредных газов, пыли, кратность, санитарные нормы. Методика расчётов в каждом случае индивидуальная. Чаще используют два последних фактора.

Интенсивность оборачиваемости газовой среды — отношение количества поступающего или удаляемого воздуха за 1 час к рабочему объёму замкнутого пространства. Кратность воздухообмена — так называют этот показатель. Числовое значение показывает, сколько раз в течение установленного периода происходит полная смена внутренней атмосферы помещения; размерность характеристики — 1/час. Определяют кратность воздухообмена по формуле: N =L/Р, где Р — объём расчётного пространства, м3.

Значение кратности воздухообмена

В квартире с газовой плитой и котлом должен быть самый высокий показатель кратности воздухообмена

Подсобные помещения в квартире относятся к повышенным источникам загрязнения микроклимата. По СНиП в комнаты подается наружный воздух, а из туалета, кухни и ванной производится вытяжка влажного и загазованного воздуха.

Величины воздуха, который нужно выводить из помещений:

  • кухня с газовой печкой — 90 м3/ч;
  • кухня с электропечкой — 60 м3/ч;
  • ванная комната и туалет — 25 м3/ч.

Если расчетные показатели воздухообмена требующейся подачи и отвода не совпадают, мощность приборов принимается по максимальному значению. Уравновешенным считается баланс, если показатели аналогичны. Приточно-вытяжная система, которая использует меньше входящих потоков по сравнению с отводящими, имеет отрицательный баланс, и наоборот.

Экономичной считается система с рециркуляцией, при этом выводящиеся потоки частично используются вторично после обработки увлажнителями, фильтрами, очистителями. Так сокращаются расходы, но соотношение вредных примесей не должно превышать 30% ПДК.

Рециркуляция не используется в помещениях:

  • с выделением воздушных примесей 1 – 2 категории опасности;
  • в атмосфере которых присутствуют болезнетворные организмы в превышенной концентрации или есть резкие запахи;
  • где есть вредные газы, которые возгоняются при прохождении нагревателей, если перед ТЭНами нет соответствующих фильтров.

Норма воздухообмена

Наличие пластиковых окон уменьшает воздухообмен в помещении

Индексы обмена воздуха различаются для промышленных цехов, общественных мест и жилых помещений. Современные окна с герметичными стеклопакетами обеспечивают только 10 – 20% от необходимого воздухообмена. В нормативах и положениях встречаются индексы, привязанные к площади, объему комнаты, числу людей. В разных странах требуемые значения отличаются, хотя человек дышит одинаково.

Нормы кратности обмена приводятся в документах:

  • жилые помещения — СНиП 2.08.01 – 1989, ГОСТ 30.494 – 1996;
  • медицинские организации — СП 158.133.30 – 2014;
  • детские сады, школы, институты, училища — СанПиН 2.4.1.3049 – 13, СНиП31 – 06 – 2009, СНиП II – Л.6 – 67, СНиП 2.04.05 – 1986;
  • административные здания — СП 44.13331 – 2011, СНиП 2.08.02 – 1989;
  • бани, сауны — СНиП II – Л.13 – 1962;
  • аэропорты, авто и железнодорожные вокзалы — ВНТП 3 – 81, СНиП 2.04.05 – 1991.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
