Определиться с типом радиаторов
Помещение, в котором радиаторы подключены с низу а трубопроводы спрятаны под полом, выигрывает в эстетическом плане.Но при этом нужно определиться с типом радиаторов и подключающего узла. Рекомендуемый специалистами вариант – сложные радиаторы с нижним подключением и встроенной верхней термоголовкой. Но это дорогие варианты.

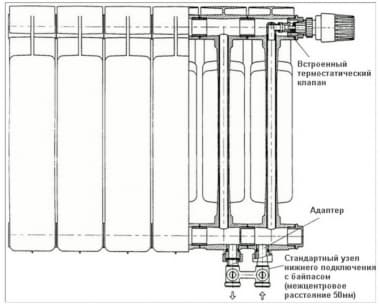

Возможно снабжение «обычного» радиатора разными узлами подключения.
Есть подключающие узлы с нижней термоголовкой, варианты с верхним регулятором. Возможно применение без термоголовки но с отключающими (балансирующими) кранами. В лучевой схеме допустим и работоспособен минимализм – только узел подключения на радиаторе, а балансирующие краны находятся на коллекторе.
Другой вариант – обычные радиаторы включенные диагонально (подача сверху, обратка снизу) с обычной обвязкой кранами и термомголовкой.
Веские преимущества лучевой разводки
Основная задача отопительной системы – возместить тепло, которое здание теряет из-за разниц между внутренней и внешней температурой воздуха, а также в связи с различной степенью теплопроводности внешних стен.
На практике соединить все отопительные приборы воедино можно следующими методами:
- тройниковым подключением;
- лучевым (коллекторным) подключением, когда к каждому отопительному прибору с помощью коллектора подводится отдельная пара труб для прямой и обратной подачи теплоносителя.
Тройниковый или периметральный тип соединения труб дешевле. Но из-за того, что приборы связаны друг с другом и присоединены трубопроводом к единому стояку, систему нужно будет полностью отключать и освобождать от теплоносителя для ремонта отдельного радиатора или участка. Или оснащать байпасами и запорной арматурой, что существенно повысит стоимость организации отопления.
Галерея изображений
Фото из
Неоспоримым аргументом в пользу устройства лучевой системы отопления является ее эффективность, намного превышающая контуры с тройниковой разводкой
Разводка лучевой разновидности отопления осуществляется по этажам. Устраивается в основном с нижней подводкой к приборам
Сооружение систем отопления по лучевому принципу стало возможным благодаря разработке и внедрению металлопластиковых и полипропиленовых армированных труб

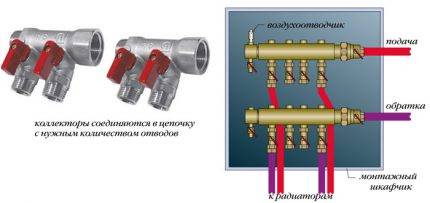

Трубы подводятся к каждому прибору отопления в виде лучей, исходящих от распределительной гребенки — коллектора
Параллельный принцип подключения приборов к трубопроводу обеспечивает практически равную температуру в них. Разница между температурой подачи и обратки также минимальна, что ощутимо снижает нагрузку на систему
В коллекторной системе может быть только одно кольцо, подключенное к гребенке, или несколько вторичных колец, в которые теплоноситель поставляется через первичное кольцо
Для нормальной работы система оснащается как минимум одним циркуляционным насосом, хоть и рекомендовано устанавливать их на каждое из колец. Устанавливается воздухоотводчик, манометр и предохранительный клапан давления
Коллектор располагают в шкафу, в двухэтажных домах на этаже устанавливают по одному коллектору, которые между собой соединяются стояками
Веское преимущество лучевой системы

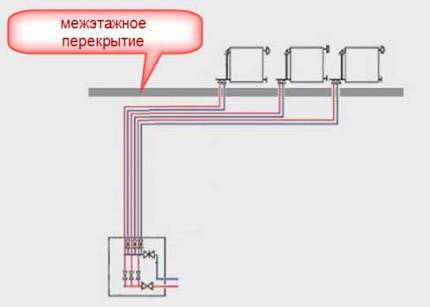

Поэтажная схема устройства
Использование гибких полимерных труб

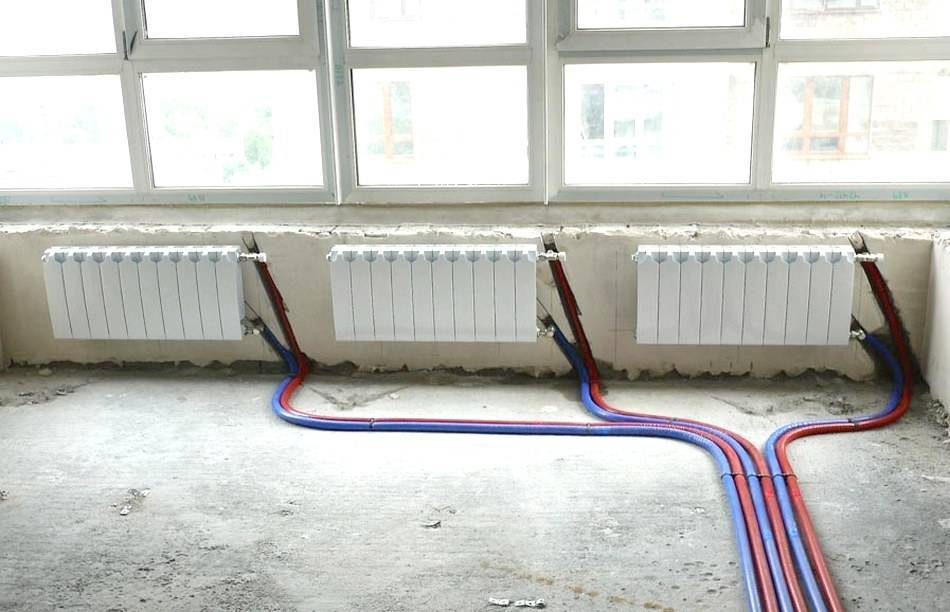

Вариант подводки труб к радиатору
Технические достоинства лучевого варианта
Принцип первичных и вторичных колец
Техническое оснащение лучевой разводки

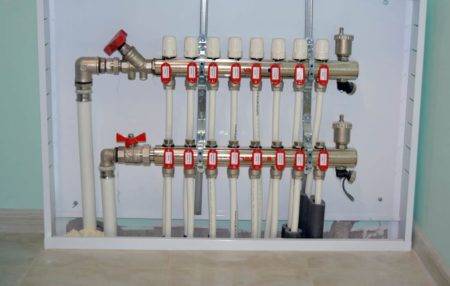

Коллектор в предназначенном для него шкафу
При традиционной периметральной разводке весь трубопровод чаще всего монтируется открытым способом, реже скрытым. Лучевые отопительные системы преимущественно прокладываются в стенах или полу, т.к. большое количество труб, проложенных поверх конструкций, негативно влияет на интерьер.
Скрытый монтаж проходит система труб теплого пола, который в соответствии с технологической спецификой устраивается по лучевой схеме. Лучевой трубопровод к отопительным приборам тоже прокладывается в стяжке пола скрытым способом, потому что так лучше по технологическим и архитектурным соображениям.
Сборка трубопровода по лучевой схеме обойдется существенно дороже, чем устройство системы по периметральным способом. Однако благодаря специфике такой разводки нагретый теплоноситель поставляется во все точки одновременно
Большое количество труб при использовании лучевого способа сборки трубопроводов может испортить интерьер. Поэтому все отопительные коммуникации укладываются в пол или стены. Все соединения при этом остаются на поверхности, поэтому риск протечки под стяжкой практически отсутствует. При тройниковой системе этого делать нельзя, т.к. при износе соединений придется ломать стены и пол.
Для того чтобы сократить расход труб собранные по лучевой схеме трубопроводы прокладываются не по периметру, а кратчайшими путями — от коллектора к прибору
Главным недостатком коллекторной разводки является высокая материалоемкость, которая заключается в большой протяженности. А основной плюс состоит в том, что в каждом помещении можно настраивать разную температуру, создавая комфортный микроклимат в любой комнате.
Каждый радиатор или конвектор подключается независимо, что также удобно для осуществления сервисных работ и замены изношенных элементов системы без необходимости отключать отопление во всем доме или квартире.
Скрытый монтаж позволяет существенно улучшить визуальный вид любого помещения, оставляя видимыми только радиаторы отопления
Этапы монтажа
Существует неверное мнение о том, что лучевая система отопления может быть установлена исключительно профессионалами. На самом деле произвести качественную установку можно и самостоятельно. Единственное, что потребуется от вас, больше времени, нежели от профессионала.

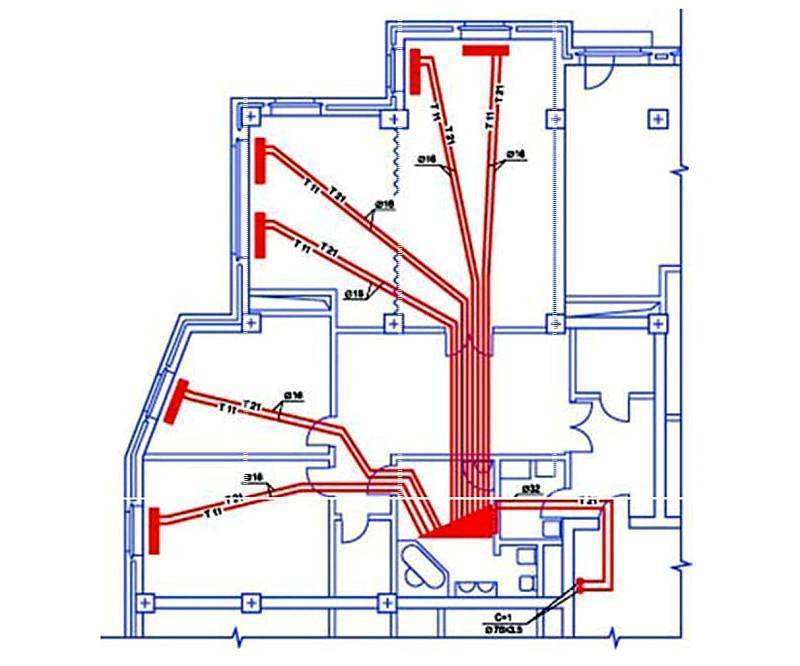

Пример планирования системы в квартире.
Планирование
Первый этап — планирование. На данном этапе должна быть спроектирована схема отопления с учетом всех тонкостей. Если производить монтажные работы в зимнее время, можно столкнуться с проблемой, так как далеко не все трубы способны функционировать при отрицательной температуре. И для установки, например полипропиленовых труб, помещения необходимо будет предварительно прогреть до плюсовой температуры.
Прокладка труб
Монтаж отопления по лучевому типу следует начинать с устройства чернового пола уровнем, значительно ниже, чем чистовой. Это делается с целью максимально спрятать между ними трубы, идущие от коллектора к радиаторам.
Наиболее часто применяются металлопластиковые или полипропиленовые трубы диаметром от 16 до 18 мм, на которые надевается специальная гофра для компенсации теплопотери. После этого трубопровод прикрепляется к основанию монтажной лентой любым удобным способом.
Утепление труб
Следующим шагом идет утепление труб. Вокруг них укладывается утеплитель (пеноплекс, например). Далее вся конструкция заливается цементно-песчаным раствором на толщину от 5 до 7 сантиметров.
На участке труб, уходящих в пол, не должно быть никаких соединений, и места должно хватать для изгиба без всякой опасности ее перелома. Таким образом, вы без труда сможете вывести трубы к каждому радиатору самостоятельно, при этом за довольно короткие сроки.
Монтаж коллектора
Одной из важных составляющих данной схемы отопления дома является сам коллектор, иногда его называют «гребенка». Он выполняет очень важные функции:
- получение жидкости теплоносителя;
- распределение ее по радиаторам;
- возврат теплоносителя в котел.
https://youtube.com/watch?v=qyIhjogZmvs
Коллектор может выполнять функцию удаления воздуха из системы с помощью специально установленного воздухоотводчика, как альтернативы крану Маевского.
Зачастую на узле устанавливается кран, через который можно осуществлять слив и заполнение системы. Его крепление осуществляется с помощью специальных кронштейнов.
Правильный монтаж лучевого отопления позволяет избежать распространенных проблем, которые могут проявить себя в ходе эксплуатации.
Вариант подключения системы к котлу.
Особенности монтажа
Все такие системы монтируются и проектируются под конкретный дом, с учетом габаритов, площади, количества комнат и этажей, планируемого теплоносителя, радиатора и некоторых других параметров.
Однако, есть ряд правил, которые требуется соблюдать при монтаже. Использование лучевой системы в многоквартирном доме не разрешается. Поскольку теплоноситель циркулирует по вертикальным стоякам, которые объединяют все помещения в единую сеть. Из-за присоединения к системе нескольких коллекторов жидкость не будет циркулировать к верхним этажам.
В частных домах можно обустроить лучевую систему если следовать таким рекомендациям:
- Ко всем коллекторам, которые обеспечивают циркуляцию теплоносителя для радиаторов обязательно требуется монтировать клапаны, которые бы препятствовали образованию пробок.
- Контур требуется оборудовать расширительной емкостью, с объемом в 10% от общего количества жидкости, циркулирующей по трубам. Оптимальный вариант – использование мембранного бака.
- Крепится бак на трубопроводе, который объединяет отводящую емкость с нагревательным элементом.
- Если планируется прикрепить несколько насосов, следите за тем, чтобы они располагались горизонтально. В противном случае они сломаются, что потребует дорогостоящего ремонта или замены.
Подготовка к установке
Перед всеми работами требуется составить проект
Особенно важно стоит отнестись к формированию чертежа. Он должен быть достаточно подробным, со всеми расчетами и габаритами. При невозможности сделать его самому, можно привлечь специалистов
При невозможности сделать его самому, можно привлечь специалистов.
Также требуется:
- Выбрать места для батарей.
- Выбрать тип радиаторов и количество секций.
- Составить список необходимых материалов и оборудования.
Монтаж лучевой системы отопления
Коллекторно лучевые системы отопления монтируются под пол. При этом требуется соблюдать несколько рекомендаций.
Черновым полом или основой, может быть фундамент здания, на который прикрепляют теплоизолятор, после чего располагают трубопровод. После чего, трубопровод из заранее закупленных и нарезанных сегментов соединяется. Чтобы при заливке бетоном он не поднялся, желательно прикрепить его любым из способов.
После чего, вокруг сети требуется расположить утеплитель до 5 сантиметров из пенопласта и прибить дюбелями. После чего, можно заливать бетоном, до 50-70мм.
Виды водяных систем отопления в частном доме
Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.
Радиаторные
Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.
Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.
Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.
Теплый пол
Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.
Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах. где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.
Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.
Плинтусные
Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?
Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.
Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.
Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.
Выбор распределительного коллектора
Коллектор ещё в народе называют «гребенкой», потому как данный элемент системы отопления внешне напоминает гребешок для волос. В основании коллектора используется труба, к которой подходят многочисленные патрубки. В системе отопления лучевого типа используются два коллектора. Один коллектор устанавливается на подаче, а другой на обратке. Циркуляционный насос, как правило, устанавливается на входном коллекторе. Также здесь устанавливается многоходовой клапан, который оснащен термометром. В зависимости от заданной температуры термометр взаимодействует с клапаном, который увеличивает или уменьшает поступление нагретого теплоносителя в общий контур отопления.
После того как теплоноситель отдал тепло нагревательным приборам, по трубопроводу он возвращается в выходной коллектор. Соответственно после этого теплоноситель устремляется к отопительному котлу, где опять насыщается теплом. Также на входном коллекторе устанавливаются балансировочные элементы. Данные элементы регулируют количество теплоносителя, которое может пройти через коллектор. В общем, за правильное отопление помещения и оптимальный баланс нагрева, и отвечают эти оба коллектора.
Плюсы и минусы лучевой системы
Как и остальных видов разводки у лучевой имеется как ряд преимуществ, так и недостатков. Причем перед монтажом стоит ознакомиться со всеми положительными и отрицательными сторонами и особенностями использования. Это позволит избежать сложностей и проблем в дальнейшем. Начать стоит с минусов.
Распределительный щит
Минусы лучевой системы
К числу основных недостатков такой схемы разводки относят:
- Потребность в приобретении и прокладке значительного количества труб. Для каждого отопительного элемента в доме потребуется не менее 2 труб, которые требуется соединить в единую сеть, подключить посредством системы фитингов.
- Значительное количество труб обусловливает высокую сложность монтажа. Поэтому, при постройке дома установка отопления отличается крайне высокой стоимостью.
- Монтировать лучевую разводку можно исключительно скрытно. Традиционная тройниковая система обычно монтируется вдоль стен, однако из-за большого числа приводящих и отводящих труб прокладывать лучевую можно исключительно под полом. Альтернативой выступает закрепление труб в стенах, однако это существенно увеличивает количество требуемого материала и сложность работ.
- Отсутствие стыковочных модулей. При прокладке труб обязательно стоит не допускать поворотов и стыков. Именно в таких участках чаще всего происходит прорыв. А поскольку ремонт лучевой разводки существенно осложняется из-за необходимости срывать напольное покрытие, то проще не допустить проблемы.
- Если имеется большое число комнат, в которых требуется различная температура, то нужно каждый из трубопроводов снабдить отдельной помпой для принудительной циркуляции.
Плюсы лучевой системы
К основным преимуществам относят удобство в процессе эксплуатации. К системе прилагается значительное количество оборудования, чтобы управлять отоплением было максимально просто.
- При помощи коллекторного шкафа можно легко регулировать температуру каждого конкретного радиатора. Также, можно без проблем полностью остановить ток жидкости к любому из радиаторов, без отключения остальных.
- Каждая приводящая и отводящая труба идет исключительно к одному нагревательному элементу. Что позволяет использовать трубы небольшого диаметра. Их легко маскировать под напольным покрытием. А также незначительно нагреть дом.
- С учетом использования гидрострелок, представляющих собой емкость с большой емкостью можно устроить в разных помещениях различную температуру.
- Экономичность. Потери энергии теплоносителем при движении значительно ниже. К тому же прогревается пол, который затем передает тепло в атмосферу.
- Позволяет эффективно распределить тепло даже в самые отдаленные комнаты.
Схема подключения лучевой разводки
Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.
В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.
Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя
На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.
Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.
При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.
Предварительный этап
До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:
- определить места расположения радиаторов;
- выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
- изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
- составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.
Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы
Правила установки лучевой разводки
Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).
При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами
В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.
Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.
Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.
Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции
Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.
Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным
Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений
При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.
Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне
