Можно ли выводить вентиляцию на чердак в частном доме? Лучшие варианты обустройства

Утепление вентиляционных труб

Вентиляционные трубы необходимо утеплять на чердаке и над уровнем крыши. Производится эта процедура во избежание скопления конденсата, который будет скапливаться на внутренних стенках и стекать вниз. Так как стыки вентиляционных труб не делаются герметичными, влага проникнет на несущие конструкции, испортит отделку и приведет к постепенному разрушению здания. Да и сами вентиляционные каналы страдают от соприкосновения с влагой, если они сделаны из оцинкованной трубы.

Зимой просвет вентканала зарастает инеем и буквально за месяц стандартная труба 15 см диаметром полностью закроется.

Появление конденсата в вентканалах неизбежно: люди выдыхают водяные пары, моют посуду, купаются и стирают. При этом в воздух выделяется влага. Влажность теплого воздуха жилого дома может достигать 100%. Соприкасаясь с прохладной поверхностью вентиляционных шахт, вода оседает на ней.

Для предотвращения этого процесса и проводят утепление вентиляционных труб на чердаке. Здесь проходит граница между теплым воздухом дома и холодным не отапливаемого чердака.

Самый дешевый вариант утеплителя: минеральная вата. Она не горит, но при намокании полностью утрачивает свои качества. Проще монтируется гофра с утеплением минватой.

Пенопласт в виде специальных съемных «скорлупок» очень легко устанавливается и недорог. Но отлично горит, выделяя ядовитый дым, поэтому не рекомендуется для жилых домов.

Лучшие материалы для изоляции вентканалов: пенополиуретан, вспененный полиэтилен, пенополипропилен.

Это интересно: Почему в квартире вытяжка дует в обратную сторону: причины появления обратной тяги и способы ее устранения

Правда и заблуждения о вентиляции чердака

Хорошее проветривание помещения под крышей избавит от появления конденсата, что увеличит срок эксплуатации стропильных конструкций, обрешетки и перекрытия верхнего этажа. В летний период кровля перегревается, но благодаря вентиляции жар улетучивается, не успевая проникнуть в жилые помещения. Сам кровельный пирог под воздействием сквозняка остывает, что благоприятно влияет на битумосодержащие материалы.

Зимой таяние снега на вентилируемой крыше происходит более равномерно, так как поступающее из дома тепло успевает распределяться, не создавая сконцентрированных очагов конденсата над отапливаемыми помещениями. Циркуляция воздуха устраняет наледи на карнизных свесах, не допуская превращения избыточной влаги в ледяные наросты. Кроме того, при грамотной организации вентилирующей системы снег не будет прилипать к поверхности кровли.

Не владеющие вопросом хозяева допускают ряд ошибок при устройстве вентиляции, связанные с распространенными заблуждениями. Многие считают, что проветривание чердака в зимний период способствует образованию значительных теплопотерь. Но на самом деле виной служит не вентиляция, а некачественная теплоизоляция.

Вентилируемый чердак, расположенный между кровлей и жилыми помещениями, является воздушной прослойкой, сглаживающей разницу температур.

К еще одному заблуждению следует отнести утверждение о том, что размеры вентиляционных проемов можно делать любыми. И это не соответствует действительности. При недостаточной площади отверстий эффект проветривания будет сведен к нулю, а их большое количество приведет к чрезмерной утечке тепла.

Виды систем вентиляции для чердака

В идеале нежилой чердак должен быть прохладным летом и сухим зимой, а жилая мансарда – комфортной для человека в любое время года. И именно эта цель преследуется, когда выбирают нужный вариант вентиляции.

Классический вид вентиляции чердака частного дома – естественная. Такая вентиляция всегда основана на физических законах: теплый воздух поднимается вверх и легко выходит через конёк крыши. Для этого в коньке заранее продумываются специальные вентиляционные отверстия.

Другой способ обеспечить естественную вентиляцию – установка перфорированных софитов. Речь идет о специальной подшивке для карнизов, предназначенной не только для обеспечения эффектного вида крыши и её законченности, хотя многие думают именно так. Там, где необходимо обеспечить лишь эстетичный вид, а вентиляция не нужна – располагают сплошные софиты. Под ними хорошо прятать проводку освещения и другие коммуникации.

Перфорированным софитом также обшивают потолок на крыльце или веранде. Изготавливают такие кровельные элементы из пластика, меди, алюминия и стали. В последнем случае софиты покрывают антикоррозийным слоем и полимерным покрытием. Перфорированные софиты пропускают воздух, но задерживают мелких птиц и мусор:

Но если в качестве утеплителя была использована эковата или опилки, тогда их следует защитить от сдувания:

Естественную вентиляцию обеспечивают также продухи. Это очень простые конструкции, для которых в ход идет минимум материала. Их есть всего два вида: карнизные и коньковые:

Все это можно усложнить, превратив систему вентиляции в одну единую сеть. Тогда в ход пойдут аэраторы и кровельные вентили. Также специалисты часто рекомендуют организовать выход вентиляционных труб в одну шахту, что избавит холодный чердак с металлической кровлей от конденсата.

Принудительная вентиляция – более дорогая. Её задача состоит в том, чтобы специальное устройство управляло воздушными массами. Хорошо справляются с задачей вентиляции такие девайсы, как дефлекторы. Они особенно ценятся за рубежом, хотя и в России их все чаще удается увидеть на крышах загородных домов. Суть их работы проста: устройство задействует энергию ветра для повышения тяги в трубе. Классический дефлектор обычно имеет две части: стационарную, которую крепят на вентиляционную трубу, и вращающуюся. Подвижная насадка представляет собой шар с вертикальными лопастями. А специальный подшипник позволяет делать обороты по своей внутренней центральной оси. Дефлекторы и флюгеры устанавливают, как правило, на коньке или ближе к коньку с расстоянием между элементами не более 8 метров:

Отметим, что вентиляционные трубы нужно обязательно выводить над крышей дома, ни в коем случае не оставлять их в подкровельном пространстве. В противном случае в помещении начнет скапливаться теплый влажный воздух из жилых комнат, быстро образуется конденсат на кровельном покрытии. Все это грозит попаданием влаги в утеплитель и на деревянные стропила, что ничем хорошим не закончится.

В объёмных крышах сложной формы, как вариант, можно установить приточно-вытяжную систему с рекуператором. Правда, для него чаще всего необходим постоянный источник питания – следует это учесть. А если говорить о жилой мансарде, ей вообще необходима собственная система вентиляции, отдельная от всего дома.

Надеемся, что теперь вы достаточно глубоко разобрались в этом вопросе!

Правила создания естественной вентиляции чердака мансарды

Если в доме есть холодный чердак, то воздухообмен под кровлей происходит свободно, защищая поверхности от накопления влаги. Но если под крышей обустроена жилая мансарда, необходимо позаботиться о том, чтобы при утеплении кровли и монтаже крыши был правильно проведен весь технологический процесс по вентиляции. Обязательным условием является создание вентиляционных промежутков между слоями изоляционных материалов и под поверхностью кровли. При этом создается вентиляция, основанная на естественной тяге, обеспечивающей постоянное движение воздуха. Для этого необходимо, чтобы между внутренней поверхностью кровли и гидроизоляционным материалом, защищающим утеплитель, оставался зазор, величина которого зависит от используемого кровельного материала.

Для крыши из профильных материалов – металлочерепицы, черепицы — он должен быть не меньше 25 мм, для мягких рулонных и плоских материалов – не менее 50 мм. Между гидроизоляцией и утеплителем тоже должно быть некоторое расстояние (2-3 см). Важным условием качественной вентиляции чердака над мансардой является то, что разделение между этими вентиляционными полостями должно быть герметичным. Воздухообмен в каждой из них должен проходить раздельно. Вентиляция коньковой части организуется так, чтобы поток воздуха с одной стороны крыши не соприкасался с воздухом с другой стороны.

Организация вытяжных отверстий на кровле

Для создания естественной вентиляции при монтаже крыши необходимо установить специальные элементы, отвечающие за поступление и отвод воздуха в подкровельном пространстве. Приток свежего воздуха обеспечивают софиты – специальные сайдинг-панели, которыми обшиваются карнизные свесы по всему периметру дома. Воздух поступает через перфорацию на поверхности софитов. В качестве вытяжных отверстий используются аэраторы, монтируемые в наклонную плоскость крыши. Они могут быть точечные, предназначенные для создания воздухообмена в отдельных частях кровли, или непрерывные, используемые для обеспечения общей вентиляции. Для установки на коньке крыши применяют специальные коньковые аэраторы. Использование коньковых аэраторов обеспечивает эффективную вентиляцию, так как площадь их выпускных отверстий больше, чем у обычных. Их количество зависит от площади крыши. Обычно производитель предоставляет необходимую информацию, но можно рассчитать необходимое количество самостоятельно. На 100 м? вентилируемой площади необходимо 1-2 аэратора. Расположение вентиляционных отверстий и способ монтажа зависит от материала, из которого сделана крыша.

Принудительная вентиляция крыши мансарды

Помимо естественного воздухообмена под кровлей существует способ принудительной вентиляции. В основном ее используют, если вентиляционные каналы слишком короткие. Для усиления потока воздуха в канал устанавливается вентилятор. Чтобы в каналах не образовывался конденсат, их необходимо утеплить.

Принудительная вентиляция устанавливается при невозможности организовать естественный воздухообмен. Перемещение воздушных потоков обеспечивается вентиляторами, установленными в каналах. Принудительная вентиляция позволяет не выводить вентиляционную трубу высоко над крышей и устанавливать ее в любом месте кровли.

Как сделать вентиляцию в мансарде

Для обеспечения чистого воздуха в помещении мансарды, оно должно быть оборудовано вентиляционной системой, и необходимо иметь возможность проветривания. Естественный воздухообмен в доме происходит за счет циркуляции воздуха между помещениями. Для этого под дверью мансарды необходимо оставить небольшую щель. Мансардные окна должны быть обеспечены системами проветривания.

Тем не менее, для сохранения комфортного микроклимата необходимо иметь возможность контролирования вентиляции помещения. Для этого нужно оборудовать приточно-вытяжные каналы. Их необходимо утеплить, либо изначально использовать готовые модули с теплоизоляцией. Утепление необходимо, чтобы воздух внутри них не остывал, и тяга была постоянной. От диаметра каналов зависит интенсивность воздухообмена. При сечении 10х10 см они обеспечивают оптимальный обмен воздуха: половина объема помещения в час. Вентиляционная труба выводится на крышу, на высоту около 100 см. Для защиты от атмосферных осадков сверху должен быть козырек.

Установка вентиляции в зависимости от типа чердака

Чердаки разделяются на два типа: теплые и холодные. Технология вентиляции на каждом из них отличается.

Вентиляция холодного чердака требует регулирования в условиях тепла и холода. Самый хороший способ, это не зашивать стропила и обрешетку.

Или как вариант, применить частичную обшивку с помощью обрезной доски, укладывая ее через интервалы. Таким образом, доступ свободного воздуха будет обеспечен.

Если в качестве покрытия на крыше использовался шифер или ондулин и отсутствует какая-либо подшивка или пленка, то вопрос вентиляции решается сам по себе. Никаких дополнительных усилий делать не надо. Воздух легко будет проникать снизу через волны в покрытии и также легко выходить под коньком.

При использовании металлочерепицы в качестве кровельного материала необходимо дополнительно использовать пленку, для защиты поверхностей от конденсата.

Если крыша двускатная, отверстия для вентиляции можно устроить с торца здания.

Еще один способ – зашивку из дерева на фронтонах и свесах устраивать с интервалами. Неширокие щели дадут возможность проветриваться чердаку, главное, не допустить, чтоб под крышей был сильный ветер.

Существует более экономичный вариант продухов. Можно поставить решетки для вентиляции. Отверстия одной из них при укладке смотрят вниз, а вторая может регулироваться. Для предотвращения попадания в решетку насекомых можно использовать москитную сетку.

Если крыша четырехскатная вальмовая, то требуется применение другой технологии для обеспечения притока воздуха. В подшивке делают отверстие, обеспечивающее вход воздуха, а отверстие для выхода располагают у конька. В том случае, когда подшивка деревянная, между брусьями можно делать расстояние 3–4 миллиметра.

В случае использования в обшивке пластика, панели должны быть с отверстиями.

Особенности вентиляции чердака

При плотно собранной подшивке вентиляцию устраивают с помощью решеток, которые располагают в 80 сантиметрах друг от друга по всей длине фронтонного свеса. Верхний выход располагают на наружной стороне.

На чердаке также можно сделать окно для вентиляции, но это более сложный процесс и без определенных знаний и навыков сделать его будет трудно.

Что собой представляет вентиляция чердака

По сути, вентиляция чердака — это инженерная система, обеспечивающая внутри него свободное перемещение воздушных потоков. Они поступают с улицы через специальные приспособления, например, слуховые окна, вентиляционные решетки и отверстия.

Основное функциональное назначение системы воздухообмена чердака заключается в постоянной подаче требуемого объема свежего воздуха и удалении застоявшегося.

Если она неправильно сконструирована, то нарушается микроклимат в помещениях. Это влечет за собой порчу стропильной конструкции и ее разрушение.

Чтобы вентиляция действовала безотказно, необходимо соблюсти правила:

  1. холодный воздух должен поступать с нижней части чердачного помещения, а выходить из верхней;
  2. воздушные массы должны свободно перемещаться по всей площади помещения.

В наиболее проблемных местах крыши делается точечное вентилирования, если угол наклона ската равен 450, например, в местах установки ендовы, вальмы. Для этого используются аэраторы, механизмы принудительного побуждения движения воздуха – инерционные турбины.

Устройство вентиляции холодного чердака

В холодный чердак поток воздуха свободно поступает сквозь специальные отверстия, за счет чего происходит естественная вентиляция. Конструктивные особенности системы обуславливаются формой крыши и видом материала, который используется для кровли.

При устройстве вентиляционных каналов следует соблюсти перечисленные ниже условия:

  • поток воздуха должен свободно перемещаться по поверхности потолочного перекрытия, не поднимаясь к коньку;
  • вентиляционные каналы следует оснастить задвижками для регулирования интенсивности процесса проветривания.

Если кровля двухскатная, то на чердаке можно на противоположных фронтонах поставить слуховые окна либо устроить отдушины с вентиляционными решетками.

Их необходимо закрыть сетками, чтобы защитить от проникновения москитов других насекомых. В помещении будет организован горизонтальный воздушный поток.

При вальмовой форме следует предусмотреть на свесах карниза зазоры, через которые воздух будет свободно попадать в помещение чердака. Для его вывода следует сделать у конька отверстия.

Если угол наклона кровли составляет 450 и более, то проветривание помещения осуществляется за счет разницы наружной и внутренней температуры.

При небольших углах наклона систему вентиляции можно усилить электрическими вентиляторами либо инерционными турбинами.

Вентиляционные отверстия необходимо расположить на равном расстоянии друг от друга по всему периметру дома. Но зашивка деревянных свесов должна быть сделана неплотной.

В противном случае отверстия высверливаются в наружных стенах. Общая площадь вентиляционных каналов должна составлять 0,2% от площади дома.

Вентиляцию можно не делать, если для кровли используется ондулин либо шифер. Воздух свободно перемещается между волнами материала.

Устройство вентиляции теплого чердака

Пространство между потолочным перекрытием и крышей можно использовать как дополнительную площадь для постоянного проживания.

Она признается жилой, если отвечает требованиям, предъявляемым к жилым помещениям санитарно-гигиеническими правилами и нормами.

Если предусмотрена мансарда, то конструкцию вентиляции чердака следует тщательно продумать и выбрать оптимальный вариант.

Особенности системы в зависимости от типа кровли:

  • оцинкованный металлический лист – создание вентилируемой области посредством нашивки на стропильную конструкцию контррейки;
  • металлочерепица – необходима укладка на обрешетку пароизоляционного слоя из полимерной пленки;
  • шифер, ондулин – свободное поступление холодного воздуха с нижней части кровли и отвод теплого воздуха через волны материала.

В современных домах для удаления отработанного воздуха из-под потолка мансардного помещения используют специальные аэраторы. Приспособления предотвращают возникновение конденсата и его проникновение в жилое помещение.

Схемы обустройства вентиляции:

  • установка на крыше трубы, оснащенной дефлектором;
  • использование фронтальных вентиляционных решеток или сеток;
  • устройство теплоизолированного вентиляционного канала через отверстие, расположенное в верхней части крыши либо наружной стены.

Вентиляция чердака: обзор актуальных схем и способов их реализации

Не использовать просторный чердак в качестве дополнительной комнаты как минимум расточительно, и именно поэтому так необходима вентиляция подкровельного пространства

Планируете использовать чердачное пространство как жилое помещение, но не знаете, как его сделать комфортным? Я расскажу о том, как функционирует вентиляция чердака. При грамотном устройстве системы замещения спёртого воздуха свежим, вы сможете сделать чердак пригодным для всесезонного комфортного проживания. Кроме того, инструкция по устройству вентиляционных систем будет вам полезна, даже если чердак в частном доме не предполагается использовать как жилье.

Четыре причины для вентиляции чердачных помещений

Пример устройства продухов для приточно-вытяжной вентиляции на современной кровле

  1. Комфорт проживания в мансарде. Чистый свежий воздух – это одно из главных условий комфортного проживания в помещении. Поэтому, если помещение под крышей используется для проживания, о нормальном воздухообмене нужно позаботиться еще на этапе проектирования кровли.
  2. Отсутствие конденсата. Эффективный воздухообмен позволяет предупредить появление конденсата на окнах, что актуально, если подкровельное помещение используется в качестве мансарды.
  3. Отсутствие плесени. Своевременное замещение тёплого влажного воздуха свежим предупреждает появление плесени на строительных поверхностях. То есть, если в мансарде воздух не будет застаиваться, по углам не появится плесень, независимо от того, какими материалами выполнена отделка.
  4. Продолжительный ресурс кровли. Избыточная влажность воздуха губительно сказывается на состоянии кровельного материала. Более того, если не отводить влажный воздух из-под кровли, на пароизоляции будет скапливаться конденсат, который может снизить ресурс утеплителя. Правильно организованная вентиляционная система увеличит ресурс кровли без необходимости в ремонте.

Вентиляция чердачных помещений, какой она бывает

Оптимальный вариант — это приточно-вытяжная система, работающая по естественному принципу, как это показано на схеме.

Под свесами стропильной крыши устроены продухи, через которые обеспечивается приток свежего холодного воздуха, в то время как более теплый влажный воздух будет уходить в слуховые окна или другие технологические отверстия в верхней части фронтона или ската.

Предпочтительный вариант при использовании современных кровельных материалов – это устройство контробрешётки с вентиляционными зазорами. В то же время воздухообмен в утеплённом пространстве чердака обустраивается отдельно, посредством приточно-вытяжной системы.

Имейте в виду, что вентиляция чердака должна планироваться и строиться как комплексная система. То есть, в проекте нужно предусмотреть систему воздухообмена и в чердачном помещении, и в подкровельном пространстве, а также утепление труб и изоляцию прочих коммуникаций. Кроме того, проектирование вентиляции должно выполняться с учётом типа используемых теплоизоляционных материалов.

Типы вентиляции мансардного помещения

Недостаток системы – излишняя зависимость от температуры снаружи дома. То есть, в теплое время года проветривание будет слабым.

Преимущество принудительной системы в том, что она не зависит от климатических условий: отработанный воздух с одинаковой эффективностью будет отводиться и зимой и летом.

Способы отведения воздуха наружу

Под коньковой планкой на пироге из профнастила или из металлочерепицы своими руками устраивается продух, прикрытый сеткой. Устройство продуха таково, что конденсат, образующийся в холодное время года, будет стекать не в помещение, а будет вытекать на скат.

Особенность решения в том, что окна постоянно открытые, независимо от времени года. Для того, чтобы предупредить проникновение животных и птиц, поверх окон устанавливаются декоративные решетки.

Преимущество специальных аэраторов перед обычной трубой, вмурованной в кровлю, это особая конструкция, которая препятствует образованию и проникновению конденсата в помещение.

В продаже есть клапаны с ручными и автоматизированным управлением.

Вентиляция чердака: обзор актуальных схем и способов их реализации Как сделать вентиляцию чердака? Читайте о схемах и методах установки в статье

Естественная вентиляция с выводом на чердак

Гравитационная, она же естественная вентиляция обеспечивает циркуляцию воздуха по знакомому со школы принципу: теплый воздух легче холодного. Теплый воздух поднимается по воздуховодам для вытяжки, расположенным максимально высоко. Более холодный воздух из приточных воздуховодов поступает в дом.

Вентиляционные воздуховоды в одно- и двухэтажном частном доме можно объединить в одну систему только при наличии хорошей системы вентиляции на самом чердаке. Это сокращает количество воздуховодов на крыше

Если на чердаке и в кровельном пироге грамотно устроена эффективная подкровельная вентиляция, то системы отвода отработанного воздуха можно полностью или частично объединить.

Циркуляцию и отвод загрязненной воздушной массы в пределах чердака обеспечит действие:

  • фановых стояков;
  • аэраторов (воздуховод с выходом на улицу, принудительно обеспечивающий постоянную циркуляцию воздуха на чердаке);
  • грамотного устройства кровельного пирога (самый простой — это вентиляция при помощи 2-ух зазоров под кровлей и над стропилами);
  • кровельных вентилей, врезающихся непосредственно в кровельную систему.

Если в пределах неотапливаемого чердака организована естественная система вентиляции, рациональным решением является объединение всех вентиляционных труб на чердаке для вывода через общую вентиляционную шахту.

Один вентиляционный стояк может решить проблемы с конденсатом на чердаке. Естественная система вентиляции замыкается на него

При достаточной вентиляции чердака конденсат на нем не скапливается. К сожалению, далеко не всегда кровельные вентили или чердачные зазоры обеспечивают ее полной мере.

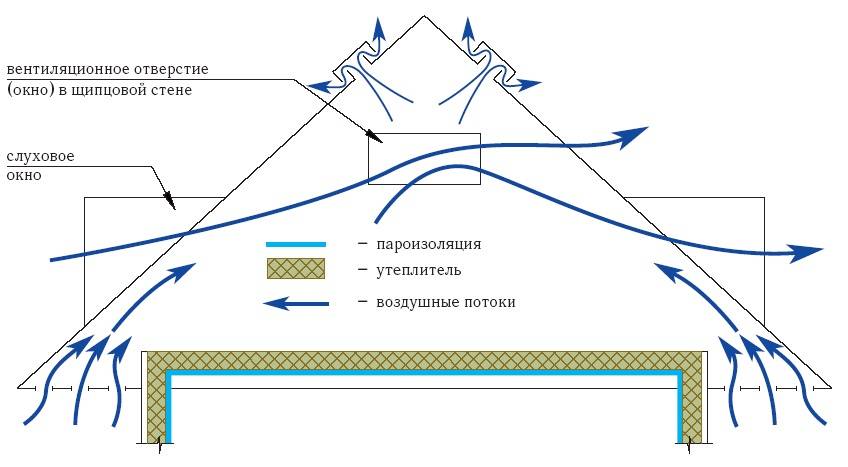

Вентиляция холодного треугольника неотапливаемой двухскатной крыши (именуют его фронтоном или щипцом) осуществляется путем устройства вентиляционных окон или отверстий с выходом на улицу. Это гарантирует достаточную циркуляцию воздуха на чердаке

Слуховые и вентиляционные чердачные окна, которые можно закрывать и открывать, должны обеспечить большую циркуляцию воздуха, чем другие способы естественной вентиляции чердака. К примеру, пробуренные в фронтонах приточные и вытяжные отверстия.

Естественная вентиляция с выводом на чердак

Гравитационная, она же естественная вентиляция обеспечивает циркуляцию воздуха по знакомому со школы принципу: теплый воздух легче холодного. Теплый воздух поднимается по воздуховодам для вытяжки, расположенным максимально высоко. Более холодный воздух из приточных воздуховодов поступает в дом.

Вентиляционные воздуховоды в одно- и двухэтажном частном доме можно объединить в одну систему только при наличии хорошей системы вентиляции на самом чердаке. Это сокращает количество воздуховодов на крыше

Если на чердаке и в кровельном пироге грамотно устроена эффективная подкровельная вентиляция, то системы отвода отработанного воздуха можно полностью или частично объединить.

Циркуляцию и отвод загрязненной воздушной массы в пределах чердака обеспечит действие:

  • фановых стояков;
  • аэраторов (воздуховод с выходом на улицу, принудительно обеспечивающий постоянную циркуляцию воздуха на чердаке);
  • грамотного устройства кровельного пирога (самый простой — это вентиляция при помощи 2-ух зазоров под кровлей и над стропилами);
  • кровельных вентилей, врезающихся непосредственно в кровельную систему.

Если в пределах неотапливаемого чердака организована естественная система вентиляции, рациональным решением является объединение всех вентиляционных труб на чердаке для вывода через общую вентиляционную шахту.

Один вентиляционный стояк может решить проблемы с конденсатом на чердаке. Естественная система вентиляции замыкается на него

При достаточной вентиляции чердака конденсат на нем не скапливается. К сожалению, далеко не всегда кровельные вентили или чердачные зазоры обеспечивают ее полной мере.

Вентиляция холодного треугольника неотапливаемой двухскатной крыши (именуют его фронтоном или щипцом) осуществляется путем устройства вентиляционных окон или отверстий с выходом на улицу. Это гарантирует достаточную циркуляцию воздуха на чердаке

Слуховые и вентиляционные чердачные окна, которые можно закрывать и открывать, должны обеспечить большую циркуляцию воздуха, чем другие способы естественной вентиляции чердака. К примеру, пробуренные в фронтонах приточные и вытяжные отверстия.
