Измерение сопротивления заземления: обзор методов практических измерений

Проведение замеров

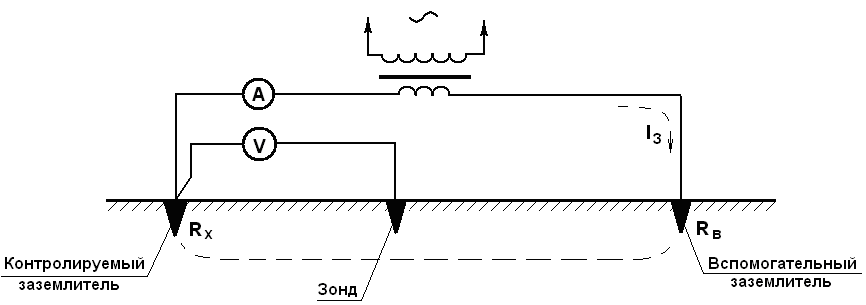

Метод амперметра-вольтметра

Чтобы провести замеры, создают электрическую цепочку, по которой ток протекает через проверяемое заземлительное устройство и токовый проводник (его также именуют вспомогательным электродом). В схеме присутствует еще и потенциальный электрод, задача которого состоит в измерении падения напряжения при протекании тока через заземлитель. Потенциальный проводник находится на участке с нулевым потенциалом — на равном удалении от вспомогательного электрода и проверяемой заземлительной системы.

Использование специальной техники

В домашних условиях редко пользуются дорогостоящим многофункциональным мультиметром. Чаще всего применяются аналоговые приборы:

  • МС-08;
  • Ф4103-М-1;
  • М-416;
  • ИСЗ-2016.


Один из самых распространенных приборов для проверки сопротивления — МС-08. Для измерений устанавливают два электрода на 25-метровом расстоянии от заземлительного устройства. Ток в цепочке образуется под действием генератора, вращаемого вручную с помощью редуктора. В результате задействования схемы и подключения прибора происходит компенсация сопротивления вспомогательных заземлителей. Если этого не случается, почва возле дополнительного заземлительного устройства искусственно увлажняется. Замеры осуществляют в различных диапазонах до тех пор, пока тестер не покажет значимых показателей (причем они не должны разниться после окончательной установки).

Измерительный прибор М-416 комфортен в использовании благодаря малому весу и шкале, где фиксируются полученные данные. М-416 включает в себя полупроводники с автономным электропитанием.

Пример использования прибора М-416:

  1. Проверяем наличие питания у прибора. В устройстве должны находиться три батарейки — каждая по 1,5 вольта.
  2. Устанавливаем прибор на ровную поверхность.
  3. Проводим калибровку оборудования. Настраиваем М-416 на контроль и, нажимая на красную кнопку, устанавливаем стрелку на нулевое положение.
  4. Выбираем трехзажимную схему для проведения замера.
  5. Вспомогательный проводник и стержень зонда вкапываем в землю по меньшей мере на 50 сантиметров.
  6. Соединяем провода с электродом и стержнем зонда согласно схеме.
  7. Переключатель ставим в одну из позиций «X1». Удерживая клавишу, прокручиваем ручку до тех пор, пока стрелка на шкале не достигнет нуля. Результат умножаем на ранее вычисленный множитель. Итоговое значение является искомым.

Работа токовыми клещами

Контурное сопротивление определяют также с помощью токовых клещей. Их основное достоинство том, что не нужно отключать заземлитель и использовать вспомогательные проводники.

Через проводник заземления, в роли которого выступает вторичная обмотка, проходит переменный ток. Протеканию тока способствует первичная трансформаторная обмотка, находящаяся в измерительной головке устройства. Чтобы определить показатель сопротивления, делим данные ЭДС вторичной обмотки на величину тока, полученную при измерении клещами.

В качестве примера токовых клещей приведем тестер СА 6415. Он оснащен жидкокристаллическим монитором. Для измерения сопротивления не нужны дополнительные проводники. Также отсутствует потребность в отключении PE-проводника от электродов.

Замер сопротивления изоляции

Чтобы измерить сопротивление изоляции, используют специальный прибор — мегомметр. Устройство состоит из нескольких элементов:

  • генератор непрерывного тока, оснащенный ручным приводом;
  • добавочные сопротивления;
  • магнитоэлектрический логометр.

До начала проверочных работ следует удостовериться, что объект отключен от электропитания. Удаляем с изоляционного слоя пыль и грязь. После этого проводим замер в течение приблизительно 3 минут. В результате получаем данные по остаточным зарядам.

К электроцепи или оборудованию мегомметр подключаем отдельными проводниками. Изоляция отличается высоким сопротивлением. Его уровень чаще всего превышает 100 мегаом.

Общие рекомендации по измерению USG

Перед тем, как построить цепь заземления, например, для газового котла, необходимо получить точную информацию о том, где будет проложен заземляющий электрод. Часто предлагается обратиться к существующим таблицам для определения значений «p» почвы.

Однако этот вариант с таблицами дает чисто ориентировочные данные. Поэтому полагаться на них не стоит. Истинные значения сопротивления почвы могут значительно различаться.

Вариант № 1: однослойная грунтовка

Если грунт имеет однородный компонент, его удельное сопротивление измеряется методом «испытательного электрода».

Структура однородного грунта. В этих условиях измерить и рассчитать сопротивление намного проще, чем проделать ту же работу на многослойных грунтах

Метод предполагает проведение определенной процедуры в два этапа:

  1. Возьмите стержневой контрольный зонд, длина которого немного превышает глубину закладки чертежа.
  2. Зонд погружается в землю строго вертикально на глубину закладки чертежа.
  3. Конец, который остается над землей, используется для измерения сопротивления осыпанию (Rr).
  4. Определите USG по формуле p = Rr * Ψ.

Желательно провести процедуру несколько раз в разных точках строительной площадки. Альтернативные измерения помогают получить точные измерения сопротивления почвы.

Вариант № 2: многослойный грунт

В такой ситуации измерение USG выполняется с пошаговым методом обнаружения. То есть контрольный зонд погружается на рабочую глубину в градусах, и измерения удельного сопротивления производятся в месте расположения каждой ступеньки. Расчет среднего GSP производится с использованием формул для каждого отдельного измерения.

Многослойный грунт. В таких условиях необходимо рассчитывать сопротивление каждого отдельного слоя. Расчеты на многослойных грунтах требуют больше работы

Затем, исходя из климатических характеристик местности, находятся значения сезонных изменений. Таким (довольно сложным) способом получаются расчетные значения УЗИ верхних слоев. Считается, что нижележащие пласты не подвержены сезонным колебаниям, и поэтому расчет для них ограничивается несколько упрощенным измерением и расчетом.

Требования к исполнению работ

Очевидно, что работы такого типа выполняются квалифицированным персоналом, представляющим специализированные организации. Так, за работу силовых щитов в жилых домах, как правило, отвечают инженеры. Любые измерения в этих точках разрешены только при обращении в эти службы.

Электрические цепи – опасные системы. Несмотря на то, что коммуникации бытового сектора рассчитаны на напряжение ниже 1000 В, это напряжение губительно для человека. При обращении с электрооборудованием необходимо соблюдать все необходимые меры безопасности. Обычный человек часто просто не подозревает о таких мерах.

Следующая статья познакомит вас с особенностями устройства заземления для ванной в городской квартире, содержит правила и рекомендации по проведению работ.

Методы измерений

Замеры сопротивления заземлителей чаще всего производятся методом амперметра-вольтметра. Для непосредственного измерения выполняется сборка специальной электрической цепи с проверяемым заземлителем и вспомогательным токовым электродом. Схема дополняется потенциальным электродом, принимающим участие в замерах падения напряжения во время течения электрического тока по заземлителю. Потенциальный электрод располагается в той же зоне, что и нулевой потенциал на расстоянии, одинаковом от токового электрода и заземлителя.

Советуем изучить Делитель напряжения

Не менее эффективным методом считается измерение приборами. Наиболее широко используются модели МС-08, М-416, ИС3-2016, Ф4103. Наиболее подходящим примером служит прибор М-416. Его питание осуществляется тремя батарейками, по 1,5 вольта каждая. Суммарное напряжение составляет 4,5 В. После подготовки прибора, он размещается на горизонтальной ровной поверхности, после чего – калибруется. Далее устанавливается положение КОНТРОЛЬ, стрелка должна находиться на нуле, красная кнопка должна удерживаться.

Для измерений используется трехзажимная схема. Забивание зонда и вспомогательного электрода в грунт производится на минимальную глубину 50 см, после чего к ним выполняется подключение проводов прибора в соответствии со схемой. Переключатель выставляется в положение Х1, далее нажимается кнопка и вращается ручка пока стрелка не дойдет до нуля. Полученный результат умножается на заранее выбранный множитель, что и дает итоговое значение.

Сопротивление заземляющих устройств можно измерять не только приборами, но и токовыми клещами. Применение этих устройств дает возможность не отключать заземляющее устройство и не использовать вспомогательные электроды. Таким образом, осуществляется оперативный контроль над состоянием заземления. В этом случае в качестве вторичной обмотки выступает заземляющий проводник. В головке клещей расположена первичная обмотка трансформатора, действие которой вызывает течение переменного тока во вторичной обмотке. Расчет значения сопротивления выполняется делением величины ЭДС во вторичной обмотке на ток, полученный в результате измерений клещами.

Рассматривая измерение сопротивления заземляющих устройств, следует коротко остановиться на замерах сопротивления грунта. Для этого чаще всего используется метод Веннера, основанный на прямой пропорциональной зависимости между электродами и глубиной, на которой наблюдается течение тока. Снижение сопротивления вызывает усиление коррозии, в связи с чем требуется специальная защита металлических конструкций, расположенных под землей.

Измерение сопротивления заземляющих устройств

Как проверить контур заземления

Измерение сопротивления изоляции мегаомметром

Измерение сопротивления петли фаза-ноль

Как измерить сопротивление заземления

Измерение сопротивления изоляции кабелей

Проверка наличия и правильности подключения защитного заземления

Как минимум, необходимо заглянуть в распределительный щит вашей квартиры (дома, мастерской).

По умолчанию принимаем условие: электропитание однофазное. Так будет проще разобраться в материале.

В щитке должно быть три независимых входных линии:

  • Фаза (как правило, обозначается проводом с коричневой изоляцией). Идентифицируется индикаторной отверткой.
  • Рабочий ноль (цветовая маркировка — синяя или голубая).
  • Защитное заземление (желто-зеленая изоляция).

Если электропитающий вход выполнен именно так, скорее всего, заземление у вас есть. Далее проверяем независимость рабочего ноля и защитного заземления между собой. К сожалению, некоторые электрики (даже в профессиональных бригадах), вместо заземления используют так называемое зануление. В качестве защиты используется рабочий ноль: к нему просто подсоединяется заземляющая шина. Это является нарушением Правил устройства электроустановок, использование такой схемы опасно.

Как проверить, заземление или зануление подключено в качестве защиты?

Если соединение проводов очевидно — защитное заземление отсутствует: у вас организовано зануление. Однако видимое правильное подключение еще не означает, что «земля» есть и она работает. Проверка заземления включает в себя несколько этапов. Начинаем с измерения напряжения между защитным заземлением и рабочим нулем.

Фиксируем значение между нулем и фазой, и тут же проводим измерение между фазой и защитным заземлением. Если значения одинаковые — «земляная» шина имеет контакт с рабочим нулем после физического заземления. То есть, она соединена с нулевой шиной. Это запрещено ПУЭ, потребуется переделка системы подключения. Если показания отличаются друг от друга — у вас правильная «земля».

Дальнейшее измерение заземления проводится с помощью специального оборудования. На этом остановимся подробнее.

Порядок проведения измерений

Измерительные работы выполняют комплексно. Вместе с определением состояния ЗУ проводятся следующие мероприятия:

  • проверка работоспособности аппаратуры защиты от токов КЗ: измеряется ток однофазного замыкания и сопротивление контура «фаза-нуль»;
  • проверка защитных аппаратов при помощи петли «фаза-ноль»;
  • проверка защитных автоматов от токов КЗ и перенапряжений (выполняется методом прогрузки автоматов с использованием устройства, моделирующего скачки напряжения). Во время этой проверки напряжение на установку подается скачкообразно.

После окончания проведения комплекса измерений составляется протокол и технический отчет с выводами о работоспособности проверяемых устройств.

О возможных последствиях отсутствия контроля сопротивления заземления

Заземление увеличивает срок службы бытовых электроприборов и оберегает обслуживающий персонал электроустановок на производстве. При нарушении изоляции любого бытового устройства вероятно короткое замыкание, последствиями которого может быть выход прибора из строя и пожар. В том случае, если повреждение изоляции фазного провода приведет к возникновению его контакта с токопроводящими частями корпуса устройства, возникнет опасность для жизни человека.

Отсутствие или неисправность в системе заземления может привести к выходу из строя всех устройств, подключенных к электропроводке и возникновению опасности для жизни человека при попадании в здание молнии.

Обзор методик

Метод амперметра-вольтметра

Для проведения измерительных работ необходимо искусственно собрать электрическую цепь, в которой ток течет через испытуемый заземлитель и токовый электрод (его еще называют вспомогательным). Также в этой схеме задействуется потенциальный электрод, назначение которого – замер падения напряжения во время протекания электрического тока по заземлителю. Потенциальный электрод нужно расположить одинаково далеко от токового электрода и испытуемого заземлителя, в зоне с нулевым потенциалом.

Чтобы измерить сопротивление методом амперметра-вольтметра необходимо воспользоваться законом Ома. Итак, по формуле R=U/I находим сопротивление контура заземления. Такой метод хорошо подходит для измерений в частном доме. Чтобы получить нужный измерительный ток можно воспользоваться сварочным трансформатором. Также подойдут и другие виды трансформаторов, вторичная обмотка которых электрически не связана с первичной.

Использование специальных приборов

Сразу отметим, что даже для измерений в домашних условиях многофункциональный мультиметр не сильно подойдет. Чтобы измерить сопротивление контура заземления своими руками используются аналоговые приборы:

  • МС-08;
  • М-416;
  • ИСЗ-2016;
  • Ф4103-М1.

Рассмотрим, как измерить сопротивление прибором М-416. Сначала нужно убедиться, что у прибора есть питание. Проверим наличие батареек. Если их нет, нужно взять 3 элемента питания напряжением 1,5 В. В итоге получим 4,5 В. Готовый к использованию прибор нужно поставить на ровную горизонтальную поверхность. Далее калибруем прибор. Ставим его в положение «контроль» и, удерживая красную кнопку, выставляем стрелку на значении «ноль». Для измерения будем пользоваться трехзажимной схемой. Вспомогательный электрод и стержень зонда забиваем не менее чем на полметра в грунт. Подсоединяем к ним провода прибора по схеме.

Переключатель на приборе устанавливается в одно из положений «Х1». Зажимаем кнопку и крутим ручку, пока стрелка на циферблате не сравняется с о. Полученный результат необходимо умножить на ранее выбранный множитель. Это и будет искомое значение.

На видео наглядно демонстрируется, как измерить сопротивления заземления прибором:

Также могут быть использованы более современные цифровые приборы, которые намного упрощают работы по замерам, более точны и сохраняют последние результаты измерений. Например, это приборы серии MRU – MRU200, MRU120, MRU105 и др.

Работа токовыми клещами

Сопротивление контура заземления можно измерять также токовыми клещами. Их преимущество в том, что нет необходимости отключать заземляющее устройство и применять вспомогательные электроды. Таким образом, они позволяют достаточно оперативно вести контроль за заземлением. Рассмотрим принцип работы токовых клещей. Через заземляющий проводник (который в данном случае является вторичной обмоткой) протекает переменный ток под воздействием первичной обмотки трансформатора, которая находится в измерительной головке клещей. Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на величину тока, измеренную клещами.

В домашних условиях можно использовать токовые клещи С.А 6412, С.А 6415 и С.А 6410. Более подробно узнать о том, как пользоваться токоизмерительными клещами, вы можете в нашей статье!

Безэлектродный способ

Этот метод является наиболее современным и позволяет измерять сопротивление контура, не прибегая к размыканию заземляющих стержней и установке дополнительных заземляющих электродов. В связи с этим условием, метод имеет ряд дополнительных преимуществ:

  • возможность производить замеры в полевых условиях, в тех местах, где невозможно применить другие методы измерения сопротивления;
  • экономия времени и средств для выполнения работ.

Безэлектродный метод может применяться, если используются двое измерительных токовых клещей. Например, это могут быть современные тестеры типа Fluke 163. Клещи располагают вокруг заземляющего электрода или соединительного кабеля. Клещами при этом измеряется индуцируемое напряжение. Его амплитуда фиксируется вторыми клещами.

Тестер автоматически определяет сопротивление контура заземления для данного соединения.

Как пользоваться

Перед началом работ нужно выполнить фазировку потенциальных цепей (П1 и П2) и токовых (Т1 и Т2). Она достигается присоединением цепей П1 и Т1 по одну сторону, П2 и Т2 – по другую сторону относительно подключаемого объекта.

К сведению. Соединение токовых и потенциальных цепей можно производить как в точке измерения при четырёхпроводном методе, так и разносить между собой при определении удельного сопротивления почвы.

Установка штырей имеет свои особенности:

  • монтаж электродов выполняется по одной линии;
  • между электродами выдерживается расстояние, равное пятикратной глубине погружения в грунт;
  • поверхность штырей должна быть очищена от грязи.

Подключения электрода к ИС 10 выполняется к гнёздам: Т1, П1, Т2, П2 в определённой последовательности.

Последовательность подключения электродов к прибору

После того, как прибор подключен к измеряемому объекту, нужно кратковременно активировать кнопку «Rx / ↵». На дисплее отобразится команда «ИЗМЕРЕНИЕ», и устройство перейдёт к режиму измерения потенциалов по входам П1 и П2.

На экране возможно появление сообщений:

  • « ВНЕ ДИАПАЗОНА» – это значит, что сопротивление измеряемого участка >10 кОм;
  • « НЕТ ЦЕПИ» – сообщение, указывающее на дефект, препятствующий поддержанию минимального тока (плохой контакт, обрыв цепи или неравномерность структуры почвы).

Руководство пользователя, прилагаемое к прибору, описывает методику двух тестов:

  • двух,- трёх,- или четырёхпроводной метод – 2П, 3П, 4П;
  • автоматического определения сопротивления грунта – Rуд.

Важно! Наличие в составе активного сопротивления объекта индуктивной или ёмкостной компоненты изменят показания на дисплее. В отражённом результате будут учтены и они

Первый способ

В меню устройства выбирается четырёхпроводный метод нажатием кнопки «РЕЖИМ».  Из представленных опций выделяется «4П». Далее кнопкой «Rx / ↵», запускается измерение. Числовое значение сопротивления заземления выводится на экран.

Этот метод существенно уточняет результаты измерения, потому что не учитывает сопротивления измерительных шнуров и переходные сопротивления точек подсоединения.

Четырёхпроводная схема подключения ИС10 к сложному заземлителю

Второй способ

Измерители сопротивления ис 10 используют для определения удельного сопротивления грунта, в котором расположен защитный контур. Прежде, чем заземлить объект, желательно знать этот показатель. На уже защищённых объектах его необходимо периодически тестировать.

При пользовании прибором выполняются следующие действия:

  • располагаются электроды на расстоянии, в 5 раз превышающем заглубление электродов, с соблюдением прямолинейности;
  • присоединяются штыри к выходам Т1, П1 и П2, Т2;
  • прибор переводится в режим «4П» и запускается кнопкой «Rx / ↵»;
  • снимаются показания сопротивления RE.

При помощи формулы находится удельное сопротивление.

R уд = 2π * d * RЕ,

где d – межэлектродный интервал, м.

Присоединение ИС 10 при определении удельного сопротивления

При производстве измерений с автоматическим определением R уд нужно:

  • в опции «РЕЖИМ» выделить режим «R уд»;
  • сравнить сохранённые в приборе расстояния между заземлителями и при необходимости изменить функцией «УСТ. РАССТ»;
  • курсорами ▲ или ▼ выставить расстояние от 1 до 99 м с интервалом в 1 м;
  • подтвердить выбор кнопкой «Rx / ↵».

Внимание! Измерения этого значения допустимы только по четырёхпроводному методу. Он запускается автоматически. Результат выводится на дисплей в единицах: «Ом*м», «кОм*м» или «МОм*м»

Величину метража между электродами прибор запоминает до следующих измерений или до введения других значений

Результат выводится на дисплей в единицах: «Ом*м», «кОм*м» или «МОм*м». Величину метража между электродами прибор запоминает до следующих измерений или до введения других значений.

Применение прибора с электроизмерительными клещами позволяет узнать распределение токов в процентном соотношении между отдельными заземлителями в многоэлементном контуре. По данным временного мониторинга (при составлении ежегодных протоколов измерения), отражаемых в паспорте заземляющего устройства, можно оценивать темп и характер старения элементов. На этом же основании следят за изменением структуры грунта по периметру контура.

Портативный измеритель отвечает всем современным требованиям измерительных приборов. Простой интерфейс и подробная информация, отображаемая на дисплее, делают измерения понятным и простым процессом. Прочный корпус и удобные гнёзда для подключения электродов способствуют долгой и безотказной эксплуатации.

Как измеряется сопротивление петли фаза ноль

Измерение характеристик петли зависит от выбранной методики и прибора. Выделяют три основных способа:

  • Короткое замыкание. Прибор подключается к рабочей цепи в наиболее отдаленной точке от вводного щита. Для получения нужных показателей устройство производит короткое замыкание и замеряет ток КЗ, время срабатывания автоматов. На основе данных автоматически рассчитываются параметры.
  • Падение напряжения. Для подобного способа необходимо отключить нагрузку сети и подключить эталонное сопротивление. Испытание проводят с помощью прибора, который обрабатывает полученные результаты. Метод считается одним из наиболее безопасных.
  • Метод амперметра-вольтметра. Достаточно сложный вариант, который проводят при снятом напряжении, а также используют понижающий трансформатор. Замыкая фазный провод на электроустановку, измеряют параметры и делают расчеты характеристик по формулам.

Watch this video on YouTube

Методика измерения

Наиболее простой методикой считается падение напряжения в сети. Для этого в линию электропитания подключают нагрузку и замеряют необходимые параметры. Это простой и безопасный способ, не требующий специальных навыков, Измерение можно проводить:

  • между одной из фаз и нулевым проводом;
  • между фазой и проводом РЕ;
  • между фазой и защитным заземлением.

После подключения прибора он начинает измерять сопротивление. Требуемый прямой параметр или косвенные результаты отобразятся на экране. Их необходимо сохранить для последующего анализа. Стоит учитывать, что измерительные устройства приведут к срабатыванию УЗО, поэтому перед испытаниями необходимо их зашунтировать.

Анализ результатов измерения и выводы

Полученные параметры используют для анализа характеристик сети, а также ее профилактики. На основе результатов принимают решения о модернизации линии электропередачи или продолжении эксплуатации. Из основных возможностей выделяют следующие:

  1. Определение безопасности работы сети и надежности защитных устройств. Проверяется техническая исправность проводки и возможность дальнейшей эксплуатации без вмешательств.
  2. Поиск проблемных зон для модернизации линии электроснабжения помещения.
  3. Определение мер модернизации сети для надежной работы автоматических выключателей и других защитных устройств.

Если показатели находятся в пределах нормы и ток КЗ не превышает показатели отсечки автоматов, дополнительные меры не требуются. В противном случае необходимо искать проблемные места и устранять их, чтобы обеспечить работоспособность выключателей.

Форма протокола измерения

Последним этапом в измерении сопротивления петли фаза-ноль является занесение показаний в протокол. Это необходимо для того, чтобы сохранить результаты и использовать их для сравнения в будущем. В протокол вписывается информация о дате проверки, полученный результат, используемый прибор, тип расцепителя, его диапазон измерения и класс точности.

В конце составленной формы подводят итоги испытания. Если он удовлетворительный, то в заключении указывается возможность дальнейшей эксплуатации сети без принятия дополнительных мер, а если нет — список необходимых действий для улучшения показателя.

В заключение необходимо подчеркнуть важность измерений сопротивления петли. Своевременный поиск проблемных участков линий электропитания позволяет принимать профилактические меры. Это не только обезопасит работу с электроприборами, но и увеличит срок эксплуатации сети

Это не только обезопасит работу с электроприборами, но и увеличит срок эксплуатации сети.

Чем измеряют заземление

Для измерения этой величины применяется омметр — прибор, который изменяет сопротивление. При этом устройств для определения сопротивления заземления должны иметь определенные характеристики. Самая главная: очень низкая проводимость на входе. Диапазон измерений у таких приборов крайне небольшой: обычно он составляет от 1 до 1000 Ом. Точность измерения в аналоговых приборах не превышает 0.5–1 Ом, а в цифровых — до 0.1 Ома.

Несмотря на повальное распространение китайских и европейских приборов, самым популярным остается М416, разработанный еще в СССР. Устройство имеет четыре диапазона измерения: от 0 до 10 Ом, от 0.5 до 50, от 2 до 200 и от 100 до 1000. Работает прибор от трех «пальчиковых» батареек. Несмотря на это, мобильным его назвать трудно — размеры корпуса не слишком комфортны.

Более продвинутой версией является Ф4103 — промышленный омметр с большим входным сопротивлением. Он еще менее транспортабельный, но имеет большее количество диапазонов измерения. Большой плюс такого прибора: работа с огромным диапазоном сигналов (от постоянного и пульсирующего тока — до переменного с частотой 300 Гц). Также порадует пользователя и диапазон рабочих температур: от –25 до 55 градусов по Цельсию.

Измерение петли фаза-ноль: методика

Для того чтоб понять методику ПФН, нужно обратиться к схематическому изображению, в котором есть присутствие подключения потребителя через розетку. Таким образом, подводим к розетке два провода, один – это фаза, а второй ноль, при этом до момента подачи напряжения в розетку происходит утеря мощности напряжения, так как происходит сопротивление магистрали проводов и кабелей.

Такая формула включает в себя сочетание величин с постоянным током. А для перевода формулы на переменный ток, необходимо учесть некоторые показатели.

А именно:

  • Показатель активной составляющей сопротивления электрической сети;
  • И показатель реактивно состоящего емкости и индуктивной части.

Должны все понимать, что образование электрического тока в трансформаторе, образуется за счет электродвижущей силы. Ток теряет часть своей мощности в тот момент, когда проходит через подводящий кабель к потребителю. При таком прохождение и сам ток проходит несколько видов сопротивления.

Конкретнее:

  • Самая существенная составляющая в сопротивлении – это активное, то есть провод и сам потребитель;
  • Сопротивление обмоток, которое преодолевает электрический ток – это индуктивное сопротивление;
  • Сопротивление отдельных элементов называется емкостное.

Для подсчета полного сопротивления электрической сети, нужно определить электрическую движущею силу, которая появляется в обмотке кабеля трансформатора. Единственно, что без особого разрешения на подстанцию вам не зайти, так что проводить замеры, вам придется проводить в розетке. Но при таком расчете розетка не должна находиться под нагрузкой. Только замера розетки без нагрузки, необходимо замерять ее под нагрузкой. Для такого замера, в розетку необходимо включить любой прибор и произвести замер.

Учтите тот факт, что нагрузка которая находится в розетке должна быть со стабильным показателем, в период проведения замеров. Также необходимо чтоб сила тока была от 15 до 2 ампер, а если нет такой силы, то дефекты сетевого участка могут не показаться.

После выполнения замеров можно определить полное сопротивление. При таком действие необходимо учесть, то, что напряжение в сети может быть нестабильным. Понятно то, что при нагрузке напряжение в сети повышается. Методика измерения цепи, где присутствует нуль и ИФН имеет свое определение. Для того чтобы получить доступную информацию и получить определение вам потребуется электрическая таблица.

Испытания заземления

Существует множество споров по поводу монтажа заземления и норм растекания тока по нему. Но в одном специалисты сходятся абсолютно единогласно — проверять качество установленного контура должен проверять специалист. Эта процедура позволит быть уверенным с правильном монтаже заземления в доме и позволит обезопасить себя и близких от опасного воздействия электрического тока. Испытания проводятся как на предприятиях, где часто работают генераторы и двигатели высокой мощности, так и в частных домах — измерение сопротивления заземления делается одним и тем же способом.

Существует две основных разновидности испытаний: приемо-сдаточные и эксплуатационные. Первые проводятся в случаях, когда установка (или участок сети) уже полностью смонтированы и готовы к непосредственному использованию. Перед тем, как измерить сопротивление заземления, определяют, готов ли контур к поглощению токов в случае необходимости и соответствуют ли его параметры заявленным требованиям. Помимо всего прочего, необходимо регулярно контролировать, чтобы установленное заземление не теряло своих свойств с течением времени. Для этого проводятся эксплуатационные испытания — специалист проверяет готовый участок сети, который уже используется. Для осуществления такой процедуры нужно освободить сеть от потребителей, так что весь процесс требует небольшой подготовки.

Для чего нужны проверки заземления

Для того чтобы заземление в полной мере выполняло свои функции, необходимо поддерживать исправность заземляющего контура. С этой целью выполняются периодические замеры сопротивления мультиметром, по результатам которых определяется состояние всей системы.

Если контур находится в исправном состоянии, то при возникновении аварийной ситуации ток по заземляющему проводнику будет уходить к токоотводящим электродам. Поскольку они контактируют с грунтом всей своей поверхностью, все проходящие токи быстро и равномерно уйдут в землю.

Однако, продолжительное нахождение в грунте и постоянный контакт с землей приводит к образованию на металлических поверхностях окисной пленки, постепенно переходящей в коррозию. В результате, создаются препятствия нормальному прохождению тока, сопротивление элементов конструкции возрастает. На некоторых участках ржавчина становится более ярко выраженной, в связи с наличием в этих местах химически активных веществ, постоянно контактирующих с металлом. Поэтому начинать проверку следует с определения технического состояния элементов системы.

Постепенно коррозия превращается в отдельные чешуйки, которые начинают отслаиваться от металла и препятствовать в этом месте электрическому контакту. В дальнейшем количество таких мест возрастает, вызывая увеличение сопротивления всего контура. В заземляющем устройстве наступает потеря электрической проводимости, и оно уже не в полной мере отводит в землю опасные токи. Таким образом, снижаются общие защитные свойства системы.

Установить реальное состояние контура возможно только с помощью замера сопротивления. Техническая сторона этого процесса основывается на законе Ома для участка цепи. Данная процедура проводится с помощью источника напряжения с заранее известным точным значением. После того как будет измерена сила тока, можно легко определить сопротивление. На практике все не так просто, как в теории, поскольку существуют определенные методики и правила замеров, которые требуют точного соблюдения.

Выводы и полезные видео по теме

Практические измерения прибором:

требуется проведение работ, связанных с проверкой сопротивления заземления, вне зависимости от сложности электрической схемы и категории объекта, на котором установлено или установлено и используется электрооборудование. Многие специализированные организации готовы предоставить такие услуги.

Пожалуйста, оставьте свои комментарии в блоке ниже. Возможно, вы знаете простой и эффективный способ измерения сопротивления контуров заземления, который в статье не приводится. Задавайте вопросы, делитесь полезной информацией и фотографиями по теме.

Источник – https://sovet-ingenera.com/elektrika/zemlya/izmerenie-soprotivleniya-zazemleniya.html

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
