Проблема с подключением проводов к двигателю

Автоматика: основные узлы и их назначение

Перед тем, как подключить погружной насос для скважины или колодца, монтируют водопроводную магистраль с необходимой автоматикой. Автоматические системы управления одинаковы для любого вида электронасосов, отличие состоит только в настройках управляющих приборов и объеме гидроаккумулятора. Основных узлов всего несколько, при подключении они размещаются в одном месте и выполняют следующие функции.

Реле давления

Основной прибор, осуществляющий автоматическое управление работой электронасоса. Внешне устройство имеет вид небольшой коробочки со штуцером для подключения к водопроводной линии. Принцип работы реле давления довольно прост: если напор в системе превышает допустимое значение, вода давит на клапан, размещенный внутри корпуса за штуцером, и связанная с клапанной диафрагмой металлическая пластина с толкателем размыкает контакты внутри прибора.

Кабель питания электронасоса при работе проходит через реле давления, одновременно происходит разрыв питающей цепи и насосное оборудование отключается. Предусмотрена настройка реле давления в определенном диапазоне двумя регулировочными винтами – один устанавливает верхний порог срабатывания, второй винт регулирует разницу между запускающим и отключающим прибор давлением.

Рис. 2 Автоматика для глубинного насоса

Гидроаккумулятор и преимущества его использования

При включении и отключении электронасоса вода в водопроводной системе резко останавливается или моментально приходит в движение – это вызывает гидроудары, при которых трубопровод и оборудование испытывают повышенные нагрузки.

При потреблении воды, если не существует некоторого запаса, насос будет включаться и отключаться через незначительные интервалы времени – это приведет к повышенным нагрузкам на систему и оборудование и ускорит износ электронасоса.

Для устранения вышеприведенных негативных факторов в водопроводную систему устанавливают гидравлический аккумулятор. Устройство представляет собой цилиндрический металлический бак, внутри которого размещена резиновая мембрана. При закрытых кранах резиновая колба бака наполняется водой, при этом давление в гидроаккумуляторе должно быть равным или чуть ниже давления в системе. При пользовании водой она поступает в трубы из аккумулятора, увеличивая время нахождения электронасоса в отключенном состоянии.

Понятно, что чем больше объем гидробака на один насос, тем больший запас воды в системе и более длительное время оборудование будет находиться в состоянии покоя между запуском и остановкой, следовательно, увеличится ресурс его работы.

Стандартное минимальное значение объема гидробака не меньше 10 литров, верхняя граница может доходить и до 100 литров.

Манометр

Для настройки порога срабатывания реле и контроля давления в линии любая водопроводная система включает в себя стрелочный или индикаторный измеритель давления. Стандартный манометр имеет штуцер для подключения и две шкалы в разных единицах измерения для снятия показаний.

Реле сухого хода

Во многих схемах установки электронасосов в колодец или скважину и подключения к автоматике не указан такой важный элемент, как реле сухого хода.

Что произойдет в случае, если в водозаборном источнике закончится вода? Погружной насос будет работать без необходимого водного охлаждения, пока не выйдет из строя – напор в системе будет низким, реле давления не отключит насосное оборудование.

Многие модели глубинных электронасосов оснащены встроенным термореле, прерывающим цепь питания при перегреве обмотки, которое происходит в работающих без воды погружных агрегатах.

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Название	Предел регулировки давления	Заводские настройки	Производитель/страна	Класс защиты прибора	Цена
РДМ-5 Джилекс	1- 4,6 атм	1,4 — 2,8 атм	Джилекс/Россия	IP 44	13-15$
Italtecnica РМ/5G (м) 1/4″	1 — 5 атм	1,4 — 2,8 атм	Италия	IP 44	27-30$
Italtecnica РT/12 (м)	1 — 12 атм	5 — 7 атм	Италия	IP 44	27-30$
Grundfos (Condor) MDR 5-5	1,5 — 5 атм	2,8 — 4,1 атм	Германия	IP 54	55-75$
Italtecnica PM53W 1″	1,5 — 5 атм		Италия		7-11 $
Genebre 3781 1/4″	1 — 4 атм	0,4 — 2,8 атм	Испания		7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Подключение

Для подключения к сети 220 В понадобятся следующие инструменты и детали:

• Двигатель от старой стиральной машины-автомат (возможно использование как отечественных машин, так и итальянских);
• Мультиметр для измерения сопротивления;
• Вилка для контакта проводов с розеткой;
• Тумблер или иной переключатель;
• Изолента и нож для зачистки проводов.

В первую очередь необходимо отделить пары проводов от объединяющего пластикового кожуха, показанного на фото. Для этого их можно просто обрезать у его основания, но перед этим желательно запомнить их попарное расположение слева направо. Делается это с целью упрощения дальнейшего нахождения пар проводов.

Стоит сразу уточнить, что для подключения электродвигателя от стиральной машины понадобится только 4 провода: 2 от статора и 2 от щеток ротора. Но на выходе из мотора их гораздо больше. Стандартно проводов на выходе 6-8, но в зависимости от модели стиральной машины их может быть до 12 штук.

Итальянская стиральная машина-автомат, как правило, имеет отличительную черту, а именно 8 выходящих проводов, 4 из которых выходят от статора. Однако тут требуется уточнение: 2 провода отходят от термореле и 2 от самого статора. Последние два и нужны для подключения.

Обычно провода, предназначенные для определенных целей, помечаются определенным цветом. Но лучше не рисковать и уже зачищенные концы проверить мультиметром.

Для этого прибор выставляется на измерение сопротивления. Провода, идущие от таходатчика, покажут 70 Ом. Они не нужны для дальнейшего подключения, так как являются регулятором оборотов, но служат ориентиром для дальнейшего подбора пар.

После найденной пары от таходатчика слева направо осуществляется поиск остальных проводов.

Существует вариант стиральной машины, где статор имеет 3 провода. Третий провод является дополнительным выводом обмотки. Для подключения в сеть 220 В он не требуется. Поэтому необходимо следовать вышеописанной инструкции по нахождению пары.

После того, как пары проводов найдены, необходимо соединить 1 провод от статера и 1 провод от щеток ротера вместе. Оставшиеся провода – с вилкой. При включении двигатель будет вращаться в определенную сторону. При замене контакта 1 провода от статера с проводом от щетки ротера направление движения двигателя изменится.

Такое устройство имеют современные электродвигатели, в том числе и итальянский электродвигатель от стиральной машины. Однако устройство двигателя старой стиральной машины несколько иное. В нем отсутствует большое количество проводов, но и определить их не так просто.

Как подключить электродвигатель от старой стиральной машины?

Устройство старого двигателя схоже с современными моделями, и для работы понадобятся все те же 4 провода. Как и в первом случае, для нахождения пары необходим тестер. Прикладывая поочередно его щупы к проводам, пара будет быстро найдена.

Найдя пары, необходимо установить пусковую обмотку и рабочую обмотку.

• Пусковая обмотка необходима для создания начального магнитного поля или так называемого крутящего момента.
• Рабочая обмотка создает постоянное магнитное поле.

Определить пусковую обмотку просто. На паре проводов, отвечающих за нее, сопротивление будет больше, чем на рабочей паре.

Далее происходит подключение проводов к сети 220 В и замыкание пусковой обмотки на рабочей. Для этого провода рабочей обмотки, как и в варианте с новыми стиральными машинами, запитываются от сети при помощи вилки и розетки. Один провод пусковой обмотки изолируется с одним из проводов рабочей обмотки. Второй провод также запитывается от розетки. Предусматривается и выключатель, который устанавливается в месте, где провод от рабочей обмотки идет к сети.

Если возникает надобность изменить направление вращение двигателя, то необходимо всего лишь поменять местами провода пусковой обмотки.

Как следует из вышеописанного, принцип подключения электродвигателя при помощи 4 проводов схож на всех моделях. Сложностей с примитивным подключением для работы двигателя в одном направлении не возникнет ни у кого, так как для этого нужны знания физики 8 класса. Но для более комфортной работы с устройством возможность переключать направление вращения двигателя по ходу работы является незаменимой. По этой причине рекомендуется установить дополнительный тумблер, переключающий полярности пусковой обмотки.

Для лучшего понимания всех этапов подключения можно посмотреть это видео, наглядно показывающее подключение электродвигателя от стиральной машины-автомат.

Какие электромоторы можно проверить мультиметром?

Существуют разные модификации электрических двигателей, и перечень их возможных неисправностей достаточно велик. Большинство неполадок можно диагностировать, воспользовавшись обычным мультиметром, даже если вы не специалист в этой области.

Современные электродвигатели разделяются на несколько видов, которые перечислены ниже:

• Асинхронный, на три фазы, с короткозамкнутым ротором. Этот тип электрических силовых агрегатов является самым популярным благодаря простому устройству, которое обеспечивает легкую диагностику.
• Асинхронный конденсаторный, с одной или двумя фазами и короткозамкнутым ротором. Такой силовой установкой обычно оснащается бытовая техника, запитывающаяся от обычной сети на 220В, наиболее распространенной в современных домах.
• Асинхронный, оснащенный фазным ротором. Это оборудование имеет более мощный стартовый момент, чем моторы с короткозамкнутым ротором, в связи с чем его используют как привод в крупных силовых устройствах (подъемники, краны, электростанки).
• Коллекторный, постоянного тока. Такие двигатели широко используются в автомобилях, где они играют роль привода вентиляторов и насосов, а также стеклоподъемников и дворников.
• Коллекторный, переменного тока. Этими моторами оснащается ручной электроинструмент.

Первый этап любой диагностики – визуальный осмотр. Если даже невооруженным взглядом видны сгоревшие обмотки или отломанные части мотора, понятно, что дальнейшая проверка бессмысленна, и агрегат нужно везти в мастерскую. Но зачастую осмотра недостаточно, чтобы выявить неполадки, и тогда необходима более тщательная проверка.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2. Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам

Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ. или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат ). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

Схема подсоединения циркуляционного насоса к термостату

Стандартная схема включения трехфазного двигателя в однофазную сеть

Процесс подключения трехфазного двигателя к напряжению 230 вольт прост. Обычно ветка несет синусоиду, разница составляет 120 градусов. Формируется фазовый сдвиг, равномерный, обеспечивает плавность вращения электромагнитного поля статора. Действующее значение каждой волны составляет 230 вольт. Это позволит подключить трехфазный двигатель к домашней розетке. Фокус цирковой: получить три синусоиды, используя одну. Сдвиг фаз равен 120 градусов.

На практике означенное сделать можно, заручившись помощью специальных приборов фазовращателей. Не тех, что используются высокочастотными трактами волноводов, а специальных фильтров, сформированных пассивными, реже активными элементами. Любители заморочкам предпочитают применение заправского конденсатора. Если обмотки двигателя соединить треугольником, сформировав единое кольцо, получим сдвиги фаз 45 и 90 градусов, хватает худо-бедно для неуверенной работы вала:

Схема подключения трехфазного двигателя коммутацией обмоток треугольником

1. На одну обмотку подается фаза розетки. Провода цепляют разницу потенциалов.
2. Вторая обмотка запитывается конденсатором. Формируется сдвиг фаз 90 градусов относительно первой.
3. На третьей за счет приложенных напряжений образуется слабо похожее на синусоиду колебание со сдвигом еще на 90 градусов.

Итого, третья обмотка отстоит от первой по фазе на 180 градусов. Показывает практика, расклада хватает нормально работать. Разумеется, двигатель иногда «залипает», сильно греется, мощность падает, хромает КПД. Пользователи мирятся, когда подключение асинхронного двигателя к трехфазной сети исключено.

Из чисто технических нюансов добавим: схема правильной раскладки проводов приводится на корпусе прибора. Чаще украшает внутреннюю сторону кожуха, скрывающего колодку, либо вычерчена неподалеку на шильдике. Руководствуясь схемой, поймем, как подключить электродвигатель с 6 проводами (по паре на каждую обмотку). Когда сеть трёхфазная (часто называют 380 вольт), обмотки соединяются звездой. Образуется одна общая катушкам точка, куда стыкуется нейтраль (условный схемный электрический нуль). На прочие концы подаются фазы. Получается три — по числу обмоток.

Как обращаться с треугольником для подключения трехфазного двигателя на 230 вольт, понятно. Дополнительно приводим рисунок, изображающий:

• Схему электрического соединения обмоток.
• Рабочий конденсатор, служащий цели создания правильного распределения фаз.
• Пусковой конденсатор, облегчающий раскрутку вала на начальных оборотах. В последующем отключается от схемы кнопкой, разряжается шунтирующим резистором (для безопасности и пребывания в готовности к новому циклу пуска).

Подключение трехфазного двигателя 230 вольт треугольником

Картинка показывает: обмотка А находится под напряжением 230 вольт. На С подается со сдвигом фаз 90 градусов. Благодаря разности потенциалов, концы обмотки В формируют напряжение, сдвинутое на 90 градусов. Очертания далеки привычной школьным физикам синусоиде. Опущены в целях упрощения пусковой конденсатор, шунтирующий резистор. Считаем, расположение очевидно из сказанного выше. Подобная методика худо-бедно позволит добиться от двигателя нормальной работы. Клавишей пусковой конденсатор замыкается, осуществляя пуск, отключается от фазы, разряжается шунтом.

Пришло время сказать: емкость, обозначенная чертежом 100 мкФ, практически выбирается, учитывая:

1. Частоты вращения вала.
2. Мощность двигателя.
3. Нагрузки, ложащиеся на ротор.

Подбирать нужно конденсатор экспериментальным путем. Согласно нашему рисунку, напряжение обмоток В и С будет одинаковым. Напоминаем: тестер показывает действующее значение. Фазы напряжения будут различны, форма сигнала обмотки В несинусоидальная. Действующее значение показывает: в плечи отдается одинаковая мощность. Обеспечивается боле менее стабильная работа установки. Мотор меньше греется, оптимизируется КПД двигателя. Каждая обмотка сформирована индуктивным сопротивлением, которое также накладывает отпечаток на сдвиг фаз между напряжением и током

Вот почему важно подобрать правильное значение емкости. Можно добиться идеальных условий работы двигателя

Пусковой конденсатор трехфазного двигателя

Чаще подключение трехфазного двигателя к однофазной сети нужно вести с участием пускового конденсатора. Особенно аспект касается мощных моделей, моторов под значительной нагрузкой на старте. В этом случае увеличивается собственное реактивное сопротивление, которое придется компенсировать при помощи емкостей. Проще подобрать опять же экспериментально. Нужно собрать стенд, на котором имеется возможность «на горячую» включать, исключать из цепи отдельные емкости.

Избегайте помогать двигателю запуститься рукой, как демонстрируют “бывалые” мастера. Просто найдите значение батареи, при котором вал бодро вращается, по мере раскрутки начинайте исключать из цепи конденсаторы один за другим. Пока останется такой набор, ниже которого двигатель не вращается. Отобранные элементы образуют пусковую емкость. А правильность своего выбора нужно контролировать при помощи тестера: напряжение в плечах обмоток со сдвинутой фазой (в нашем случае С и В) должно быть одинаковым. Это значит, что отдается примерно равная мощность.

Трехфазный двигатель с пусковым конденсатором

Что касается оценок и прикидок, емкость батарей растет с увеличением мощности, оборотов. А  если говорить о нагрузке, большое влияние оказывает на старте. Когда вал раскрутится, в большинстве случаев малые препятствия преодолеваются за счёт инерции. Чем массивнее вал, тем выше шанс, что двигатель не «заметит» возникшего затруднения.

Обратите внимание, что подключение асинхронного двигателя обычно ведется через защитный автомат. Устройство, которое остановит вращение при превышении током некоторого значения. Это не только уберегает пробки местной сети от выгорания, но и спасет обмотки двигателя при заклинивании вала

В этом случае ток резко повысится, и работа устройства прекратится. Небесполезен автомат защиты и при подборе нужного номинала емкости. Очевидцы утверждают, что если подключение 3-фазного двигателя в однофазную сеть ведется через слишком слабые конденсаторы, то нагрузка резко возрастает

Это не только уберегает пробки местной сети от выгорания, но и спасет обмотки двигателя при заклинивании вала. В этом случае ток резко повысится, и работа устройства прекратится. Небесполезен автомат защиты и при подборе нужного номинала емкости. Очевидцы утверждают, что если подключение 3-фазного двигателя в однофазную сеть ведется через слишком слабые конденсаторы, то нагрузка резко возрастает

В случае наличия мощного мотора это очень важно, потому что даже в нормальном режиме потребление превышает номинальное в 3-4 раза

И пара слов о том, как оценить заранее пусковой ток. Допустим, нужно подключить асинхронный двигатель на 230 мощностью 4 кВт. Но это для трех фаз. В случае штатной проводки ток по каждой из них течет отдельно. У нас же все это будет складываться. Поэтому смело делим мощность на напряжение сети и получаем 18 А. Понятно, что без нагрузки подобный ток вряд ли будет расходоваться, но для стабильной работы двигателя на полную катушку нужен защитный автомат потрясающей мощности. Что касается простого тестового запуска, то вполне сгодится устройство ампер на 16. И даже есть шанс, что старт пройдет без эксцессов.

Надеемся, читатели теперь знают, как подключить трехфазный двигатель в домашнюю сеть на 230 вольт. Осталось к этому добавить, что возможности стандартной квартиры не превышают с точки зрения отдачи мощности потребителю значения порядка 5 кВт. Это значит, описанный выше двигатель дома попросту включать опасно

Обратите внимание, что даже болгарки редко бывают мощнее 2 кВт. При этом двигатель оптимизирован для работы в однофазной сети 220 вольт. Проще говоря, слишком мощные устройства не только вызовут моргание света, но скорее всего, спровоцируют возникновение других нештатных ситуаций

В лучшем случае выбьет пробки, в худшем – случится возгорание проводки

Проще говоря, слишком мощные устройства не только вызовут моргание света, но скорее всего, спровоцируют возникновение других нештатных ситуаций. В лучшем случае выбьет пробки, в худшем – случится возгорание проводки.

На этом говорим “до свидания” и хотим заметить: знание теории иной раз полезно практикам. Особенно если дело касается мощной техники, способной причинить немалый вред.

Особенности проверки электромоторов с дополнительными элементами

Зачастую электрические силовые установки оснащаются дополнительными компонентами, предназначенными для защиты оборудования или оптимизации его работы. Наиболее распространенными элементами, встраивающимися в мотор, являются:

• Термопредохранители. Они настроены на срабатывание при определенной температуре таким образом, чтобы избежать сгорания и разрушения изолирующего материала. Предохранитель убирается под изоляцию обмоток или фиксируется к корпусу электрического мотора стальной дужкой. В первом случае доступ к выводам не затруднен, и их без проблем можно проверить с помощью тестера. Также можно мультиметром или простой индикаторной отверткой определить, к каким разъемным ножкам выходит защитная схема. Если температурный предохранитель находится в нормальном состоянии, то он должен показывать при измерении короткое замыкание.
• Термопредохранители могут быть с успехом заменены температурными реле, которые бывают как нормально разомкнутыми, так и замкнутыми (второй тип более распространен). Марка элемента проставляется на его корпусе. Реле для различных типов двигателей выбирается в соответствии с техническими параметрами, ознакомиться с которыми можно, прочитав эксплуатационные документы или найдя нужную информацию в интернете.
• Датчики оборотов двигателя на три вывода. Обычно ими комплектуются моторы стиральных машин. Основой принципа работы этих элементов является изменение разности потенциалов в пластинке, через которую проходит слабый ток. Питание подается по двум крайним выводам, которые обладают небольшим сопротивлением и при проверке должны показывать короткое замыкание. Третий вывод проверяется только в рабочем режиме, когда на него действует магнитное поле. Не следует измерять величину электропитания датчика при включенном двигателе. Лучше всего вообще снять силовой агрегат и подать ток отдельно на датчик. Для возникновения импульсов на выходе датчика покрутите ось. Если ротор не оснащен постоянным магнитом, придется на время проверки установить его, сняв предварительно сенсор.

Обычного мультиметра, как правило, достаточно для диагностики большинства неполадок, которые могут возникать в электромоторах. Если установить причину неисправности этим прибором не представляется возможным, проверка производится с помощью высокоточных и дорогостоящих аппаратов, которые имеются только у специалистов.

В этом материале содержится вся необходимая информация о том, как правильно проверить электродвигатель мультиметром в бытовых условиях. При выходе любой электротехники из строя самое главное – прозвонить обмотку мотора, чтобы исключить его неисправность, поскольку силовая установка имеет наиболее высокую стоимость по сравнению с другими элементами.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Роутер не видит WAN кабель. Как решить проблему?

Если все же вы выяснили, что проблема в роутере (и индикатор интернет не горит), то вариантов не много. В случае, если сгорел WAN порт, а это самая частая проблема (из тех, которые могут быть на стороне маршрутизатора), то можно попробовать прошить его альтернативной прошивкой, и заменить WAN порт LAN портом. Об этом я напишу ниже более подробно.

Что касается настроек, то там вряд ли получится что-то сделать.

Обязательно сделайте сброс настроек своего маршрутизатора. На 10 секунд зажмите кнопку RESET (Сброс) при включенном устройстве. Вот инструкция на примере маршрутизатора ASUS.

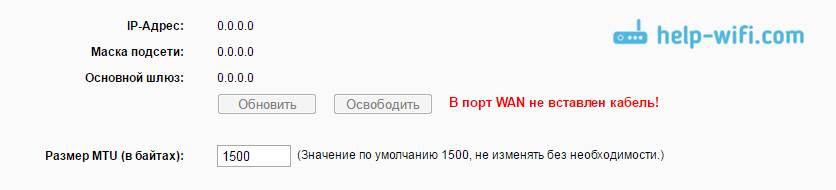

На роутерах TP-LINK, при попытке настроить интернет (на вкладке WAN в панели управления), вы увидите надпись WAN port is unplugged! (В порт WAN не вставлен кабель!).
