Правильное подключение радиатора отопления к двухтрубной системе

Закрепление радиатора

Грамотная фиксация кронштейнов должна производиться таким образом, чтобы не было уклонов и перекосов радиатора. Для таких целей обязательно использовать строительный уровень и отвес.

Со стороны воздухоотводчика разрешается создать подъём на 10 мм, а в обратную сторону — нет.

Для секционных моделей небольшой длины предусмотрена фиксация на крюки между двумя крайними секциями и посередине внизу.

Процесс закрепления кронштейнов происходит так: в высверленные отверстия монтируются дюбели.

Держатели фиксируются при помощи саморезов диаметром 0,6 см и длиной 3,5 см.

Справка! Для панельных радиаторов крепежи содержатся с ними в комплекте.

Вкручивание переходников

Производится таким образом, чтобы переходники были подстроены под направление труб, к которым в дальнейшем присоединяется батарея. Суть процесса такая: если трубопровод идёт по полу, то переходник фиксируется к нему резьбой вниз. Если труба проходит вглубь помещения, то и переходник меняет своё направление.

Крепление переходников

Данные элементы формируются из полипропилена. Их фиксация к основной трубе производят с помощью трубчатого паяльника.

Установка крана и заглушки

Кран Маевского необходим для вывода из системы излишков воздуха.

Он просто вкручивается сверху в пробку батареи с подающей стороны и фиксируется льном с унипаком.

Эта деталь должна иметь подходящую под конкретный радиатор резьбу.

Снизу устанавливается заглушка с отверстием, которое можно сделать дрелью самостоятельно.

Выбор места и способа установки радиатора

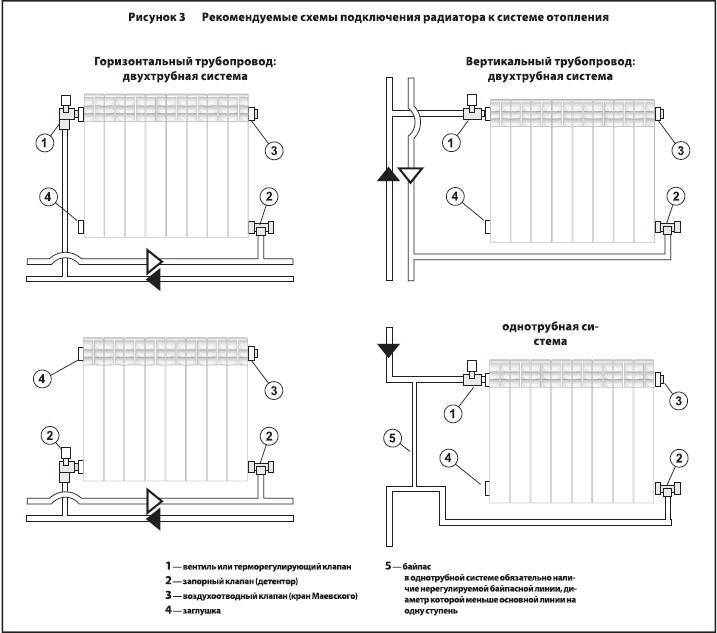

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

  1. Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
  2. Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.
  1. Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
  2. Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

https://youtube.com/watch?v=olrD9qxCAhM

ПОСМОТРЕТЬ ВИДЕО

При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

Типичные ошибки при выборе места установки:

  • Не учтено место для установки регулировочных кранов.
  • Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
  • Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
  • Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

Способы циркуляции теплоносителя

Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

Схема циркуляции теплоносителя в системе с использованием насосного оборудования

Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

  • Допускается применение труб малого диаметра.
  • Магистраль устанавливают в любом положении, вертикально или горизонтально.
  • Требуется меньший объем теплоносителя.

Что нужно для эффективной работы батарей?

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Галерея изображенийФото из Шаг 1: Независимо от типа прибора отопления, установка его включает ряд аналогичных этапов. Сначала выполняется разметка стены и установка кронштейнов под радиатор Шаг 2: Перед креплением радиатора необходимо проверить правильность его установки строительным уровнем. При необходимости лучше перенести кронштейн до подключения Шаг 3: Если нет претензий к расположению прибора отопления, производится подсоединение его патрубка к трубе подачи Шаг 4: Затем проводится подключение к трубе, отводящей остывший теплоноситель из радиатора к котлу отопления Разметка стены и установка кронштейновКонтроль расположения перед креплениемПодключение радиатора к трубе подачиПодсоединение радиатора к трубе обратки

Решив самостоятельно заниматься установкой новых батарей или заменой радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

размер и тепловая мощность отопительных приборов; место их расположения в комнате; способ подключения.

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог.

Также следует придерживаться таких основных правил монтажа батареи под окном:

все радиаторы в одной комнате располагаются на одном уровне; ребра конвекторов в вертикальном положении; центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее); длина батареи не менее 75% от длины самого окна; расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть.

Значит, выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

Способы подключения радиатора

От выбора схемы подсоединения отопительных трубопроводов напрямую зависит эффективность теплоотдачи радиатора. Если теплоноситель не циркулирует по всей его внутренней площади, а быстро выходит в обратку, то тепло батарея отдает по минимуму.

Самым эффективным способом подключения является диагональный. При нем вода внутри радиатора успевает на пути от входа к выходу охватить все секции, отдав каждой тепловую энергию

Подвести трубы с теплоносителем к радиатору можно тремя способами:

  • боковой односторонний – трубы расположены сбоку с одной стороны;
  • горизонтальный – нижний или верхний – трубы находятся на одном уровне по горизонтали относительно друг друга сверху или снизу батареи – одна подходит справа, а вторая слева;
  • диагональный перекрестный – трубы подсоединяются по диагонали.

В паспортах на радиаторы теплоотдача обычно указывается для диагонального способа подключения. При боковом подсоединении потери тепла будут достигать 10% от этого максимума. А при горизонтальном варианте они могут достигнуть и всех 20–25%.

Однако многое здесь зависит от количества секций и внутреннего устройства батареи. Плюс, немаловажную роль играет материал изготовления радиатора, а также место его размещения в помещении.

Схемы разводки трубопроводов по подаче теплоносителя бывают:

  • с верхним подводом;
  • с нижним подводом.

Если система с естественной циркуляцией, то более эффективной и предпочтительной будет схема с верхней разводкой. Но при наличии циркуляционного насоса приемлемы оба варианта.

Непосредственно процесс подключения радиатора от способа подвода труб отопления зависит не сильно. Подача и обратка подсоединяются к батарее в соответствии с выбранной схемой. А оставшихся два отверстия закрываются краном Маевского и заглушкой.

Вариант #1 – с верхней разводкой

В этой схеме магистраль с теплоносителем к радиатору подходит сверху. Отводная труба может подключаться с этой же стороны, в боковом варианте, либо с другой (диагональный аналог). При этом движение воды в контурах подачи и обратки может быть попутным или встречным (тупиковым).

Если секций в радиаторе меньше десяти, то боковой способ подключения труб практически не уступает диагональному – но при большем их количестве в дальний от входа край батареи теплоноситель будет доходить только при сильном напоре в системе

При выборе верхнего подключения движение теплоносителя рекомендуется организовывать по попутной схеме. В этом случае обратный и подающий контуры получаются приблизительно одинаковой протяженности, что сильно упрощает балансировку всей системы.

На практике чаще используют тупиковую схему, так как она требует труб по метражу немного меньше.

Если дом небольшой – до 200 кв. м и хочется максимально сэкономить на системе отопления, стоит предпочесть именно схему с встречным движением нагретой воды. Здесь регулировка не так сложна и вполне реализуема. Но для большого коттеджа – в два-четыре этажа, лучше выбрать что-то иное.

Вариант #2 – с нижним подводом

В данном случае теплоноситель подводится снизу. Если такая разводка выстраивается в одноэтажном доме, то это позволяет избавиться от стояков. Обе трубы прокладываются от котла вдоль пола и не так коробят своим видом интерьер. Чем меньше в комнате трубопроводов, тем красивей все выглядит.

Главное достоинство нижнего подвода – отсутствие стояков, что немного уменьшает сумму сметы на обустройство отопительной системы в доме

Обратка может в такой схеме подключаться:

  • сбоку;
  • по горизонтали снизу;
  • по диагонали.

Если используется обычный радиатор, без специальной перегородки для более эффективной циркуляции теплоносителя внутри, то лучше всего выбрать диагональный способ подсоединения.

Однако гидравлическое сопротивление в таком случае выходит больше, чем при горизонтальном варианте. Здесь надо внимательно считать что выгодней, делая теплотехнический расчет.

Нередко горизонтальный способ получается максимально эффективным по теплопотерям. Но это возможно только при наличии на входе между первой и второй секциями батареи заглушки, которая направляет теплоноситель вверх по всему радиатору. Так сопротивление выходит минимальным, а теплоотдача максимальной.

Нижний подвод рекомендуется выбирать только для циркуляционных систем отопления. При естественном движении теплоносителя в радиаторах будет постоянно скапливаться воздух, особенно при горизонтальном и боковом подключении трубопроводов.

Его придется постоянно спускать с помощью кранов Маевского. А это дополнительные телодвижения, поэтому лучше изначально избавить себя от подобных забот.

Последовательное подключение двух радиаторов отопления

sansvar написал. что заказчик купил, то я и поставил. количество секций и место расположение, выбор сделанный заранее до моих рекомендаций и советов. Я например вообще ему предлагал один поставить вместо двух, ну не нравятся мне диагональное соединение. некрасиво как то, много «лишних» труб

Да я понял это сразу,я таких пачками повидал,я так к слову,знаю что чудики бывают,достаточно.

sansvar написал. кран на байпас ставить нельзя я как раз не из таких… если что то очень критичное в желаниях заказчика я отказываюсь даже за дополнительную оплату

И это правильно.

Подниму тему. От застройщика имеем два стальных панельных радиатора Maxterm типа 22 (двухрядные, двухпанельные) с нижним подключением (поквартирная разводка, Бир Пекс). По внешнему виду, вроде, имеют байпасы (на сайте производителя по этому поводу так ничего и не ответили). А нет, вру Ответили:

Подскажите, пожалуйста, при перекрытии термоклапана теплоноситель идет в обход радиатора (поток теплоносителя остается постоянным) или термоклапан просто перекрывает поток теплоносителя. Заранее спасибо за ответ. Да. Термостатическая головка регулирует через шток клапана поток, проходящий через радиатор. Т.е. регулирует расход теплоносителя через радиатор. И постоянство расхода через систему сохраняется. При этом если все радиаторы срабатывают на ограничение расхода, то увеличивается сопротивление системы. И в этом случае должен быть предусмотрен байпас.

У меня задача модернизировать разводку труб отопления в квартире, чтобы в итоге получить как можно меньшее количество пересечений и стыков труб. Уже имеется один совет заменить мои хотелки коллекторной схемой. А я не могу понять, почему считается, что вода, шунтированная по байпасу (все-таки есть очень сильные подозрения в его наличии), будет плохо нагревать второй радиатор?

Регистрация: 25.03.2011 Пенза Сообщений: 7080

10.12.2013 в 16:18

Loki написал. имеем два стальных панельных радиатора Maxterm типа 22 (двухрядные, двухпанельные) с нижним подключением

Loki написал. имеют байпасы (на сайте производителя по этому поводу так ничего и не ответили)

Байпасы используются только в однотрубной системе отопления. И они не бывают внутри радиаторов. Бывает арматура донного подключения со встроенными байпасами.

Рисуйте общую схему системы отопления по квартире. Без нее непонятно даже однотрубная или двухтрубная у Вас система. Также укажите марку используемой арматуры донного подключения радиаторов.

Loki написал. будет плохо нагревать второй радиатор?

Если разница давлений на подающих и отходящих магистралях (подача/обратка), достаточная, то радиаторы будут греть нормально, при условии рассчета гидравлики всей системы квартирного отопления, с проведением заново её балансировки с регулировкой. Потому, что подключение дополнительного радиатора, внесет дисбаланс в работу отопительной системы квартиры.

Насколько будет критичным дисбаланс, не представляется возможным ответить без проведения гидрорассчета.

Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.

Sergants. плохо разборчивое фото. Но из того, что удалось разглядеть, делаю вывод, что система двухтрубная.

Под окно лучше поставить напольный (внутрипольный) конвектор достаточной мощности. Тогда и доп.радиаторов не будет нужно.

Sergants написал. И можно ли оставить фурнитуру ту которая стоит сейчас?

Странно, что на обратке стоит обычный шаровый кран, вместо запорного клапана. Тогда термовентиль под синим колпаком должен быть с преднастройками. Если так, то его и оставьте, и не сбивайте проектных преднастроек.

Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления  — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Двухтрубная система

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Подробнее о системах отопления частного дома читайте тут.

Циркуляция

Теплоноситель отопительной системы – вода — может циркулировать естественным или принудительным путем. Естественная циркуляция происходит за счет вытеснения столбом теплой воды холодного теплоносителя – это происходит по законам физики.

Это правильное решение там, где часты перебои электроэнергии, так как является энергонезависимым. Длина ветвей естественной системы циркуляции ограничена. Для работы принудительной системы отопления необходима установка насоса возле нагревательного котла или наличие насоса в самой его конструкции.

Методики для принудительной циркуляции

Подключение радиаторов отопления зависит от протяженности теплотрассы и особенностей ее прохождения. При наличии циркуляционного насоса могут быть применены следующие схемы:

Первый тип

Боковое или одностороннее подключение предполагает, что подводящая труба (подача) и отводящая (обратка) монтируются с одной стороны радиатора (к одной секции). Боковое подключение эффективно при количестве секций не больше 15. Недостатком является плохая циркуляция в дальних секциях, а также быстрое засорение, которое еще более усугубит ситуацию.

По диагонали

Диагональное подключение радиаторов отопления способно обеспечить теплом батареи с большим количеством секций. Подача осуществляется сверху, отвод – снизу по диагонали. Такая схема обеспечивает равномерное распределение теплоносителя внутри радиатора и максимальную теплоотдачу. В нижний патрубок секции, в которую осуществляется подача воды, монтируется заглушка, а по диагонали – кран Маевского.

Теплопотери при диагональном подключении не превышают 2%. При указании мощности батареи имеется в виду именно этот тип подключения. Единственный недостаток диагонального подключения – внешний вид: трубы подходят с двух сторон, и скрыть их трудно.

Сидельное подключение батарей отопления выполняется в случаях, когда трубопровод отопления скрыт под полом. Патрубки подачи и обратки подключаются с разных сторон к нижним патрубкам секций. Недостаток такого варианта – неравномерное распределение теплоносителя, и, как результат, низкая теплоотдача.

Несмотря на значительные потери тепла — 10-15% — такое подключение применяется довольно часто из-за возможности скрыть почти все трубы. Нижнее подключение аналогично сидельному, но патрубки подачи и обратки расположены рядом в нижней части радиатора. Эффективность такой схемы еще ниже, чем предыдущей.

Какой может быть обвязка из полипропиленовых труб

Обвязка для домашней системы отопления может быть самой разной. Все дело в том, что потребитель пытается всегда уменьшить количество расходного материала, одновременно пытаясь оборудовать радиаторы во всех отапливаемых помещениях.

Следует сразу сказать – это пережитки прошлого. В отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже. поэтому экономить на длине трубопровода не стоит. Выбирайте тот тип обвязки, который в вашем случае принесет максимальную пользу. Единственными причинами, которые могут оказать влияние на выбор типа обвязки, являются следующие факторы:

  • какая отопительная схема используется (однотрубная система или двухтрубная);
  • какой тип подключения радиаторов вы выбрали (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления: однотрубной или двухтрубной, можно использовать любой тип подсоединения батарей отопления.

по мнению экспертов, прокладка трубопровода необходимо свести к минимуму количество изгибов. Ровная магистраль остается устойчивой к гидродинамическим нагрузкам. В трубопроводе уменьшится количество зон, в которых может скапливаться воздух.

Для обвязки одноконтурной и двухконтурной системы отопления с помощью полипропиленовых труб существуют свои особенности.

  • обычно в такой системе используется последовательное подключение радиаторов;
  • перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку. При нормальной работе системы отопления байпас не задействуется. При проведении профилактических работ или в случае аварийной ситуации, подача воды в радиатор прекращается. Теплоноситель беспрепятственно циркулирует через байпас.
  • используется, как параллельное, так и последовательное подключение батарей;
  • оба патрубка радиатора подключаются к разным трубам. Верхний к подающей трубе, нижний патрубок подключается к обратке. Обычно в двух трубных системах идет параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка полипропиленовых труб с участием радиаторов выполняется двумя способами: пайкой и с помощью фитингов. Монтаж радиаторов и их подключение осуществляется с помощью паяльника и сантехнических ключей под американку.
