Самодельный распределительный коллектор отопления: инструкция по конструированию

Монтаж

Перед тем как осуществлять монтажные работы, необходимо проверить место будущей установки на наличие каких-либо помех. Ничто не должно затруднять процесс эксплуатации коллектора.

Далее возьмите во внимание, какой коллектор вы крепите: радиаторный или для «теплого пола». Несомненный плюс в том, что высота установки не играет никакой роли: в случае с коллектором это не критично. С другой стороны, некоторые ограничения накладывает схема обвязки

Например, при классической лучевой обвязке нужно помнить, что она наиболее эффективно работает только в домах с большим количеством комнат или этажей

С другой стороны, некоторые ограничения накладывает схема обвязки. Например, при классической лучевой обвязке нужно помнить, что она наиболее эффективно работает только в домах с большим количеством комнат или этажей.

Регулировка температуры производится после установки коллекторного узла и проведения отопительных труб от коллектора. Наиболее просто регулировать температуру при помощи термоголовки. Еще на этапе строительства нужно озаботиться монтажом такого дополнительного оборудования.

Вариант с монтажом светопривода и термостата одинаково хорошо подойдет как для регулировки радиатора, так и для подстройки «теплых полов».

О том, как установить коллектор для отопления, смотрите в следующем видео.

Как сделать распределительный коллектор отопления своими руками?

В основу проекта изделия закладывается количество используемых отопительных контуров

Нужно принять во внимание место расположения нагревательного котла, специфику патрубков, особенности отопительных и косвенных контуров, планы по возможному увеличению их количества в будущем, точки распределения тепла

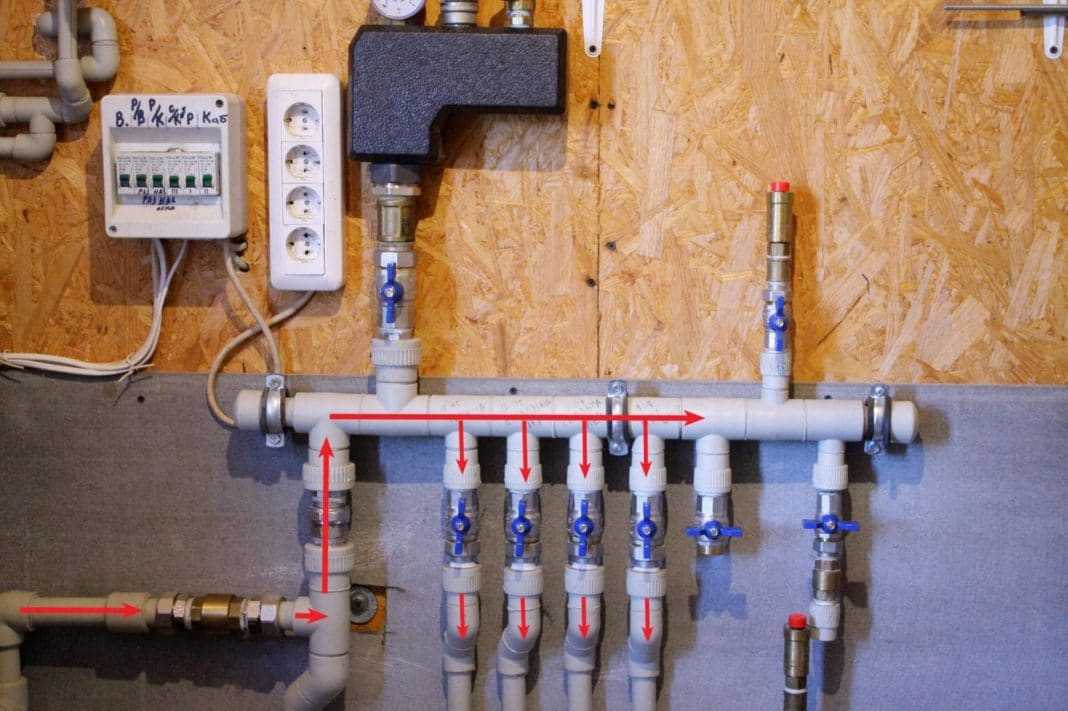

Пример распределительного коллектора отопления своими руками

При составлении проекта также необходимо учитывать, что каждый контур имеет две трубы – для подачи и обратки. Нужно будет отметить и дополнительное оборудование – сливной кран, расширительный бачок, группу термостатов, заполняющий кран, клапан подпитки.

Следующий этап – пространственное моделирование. Придется прикинуть специфику подключения труб к коллектору, обычно на торцах формируются отводы для косвенного нагрева и соединения с твердотопливным котлом, для электрических и газовых настенных котлов патрубок врезается сверху. Вся собранная информация учитывается при составлении чертежа коллектора (здесь пригодится миллиметровая бумага). Между соседними патрубками нужно выдержать расстояние от 10 см, как показывает практика, максимум – 20 см.

Самый удобный материал для самостоятельной сборки гребенки – трубный профиль квадратного или обычного сечения. Для выполнения разметки желательно подготовить линейку, штангенциркуль, керн. С помощью газового резака выполняются отверстия, в которые в дальнейшем будут врезаны патрубки. В данные посадочные места нужно вставить обрезки труб, оснащенные резьбой.

Заготовки фиксируются сваркой – сперва черновой, вторым приемом обрабатывается весь периметр. Далее нужно оснастить получившийся корпус кронштейнами для навешивания гребенки на стену. Стыки необходимо зачистить от ржавчины и окалины. Конструкцию покрывают обезжиривающим составом, последовательно наносят краску и лак.

Через 2-3 дня, когда слои краски полностью высохнут, коллектор можно вмонтировать на подготовленное место и соединить с входящими, исходящими контурами. В результате образуется эффективный инструмент, способный полноценно координировать сложную отопительную систему частного домовладения.

https://youtube.com/watch?v=rGwgnHHM4oU

Как выбрать распределительную гребенку для отопления

При выборе распределительного коллектора нужно четко знать исходные данные – один или несколько этажей в здании, будет ли использоваться гребенка только для одной группы приборов (например, радиаторов) или для нескольких (совместно с теплым полом), а также количество всех точек обогрева.

Таких образом, выбор необходимо строить, исходя из следующих параметров:

• количество точек присоединения;
• возможность подсоединения к коллектору дополнительных точек;
• допускаемое давление теплоносителя в системе;
• возможность подсоединения дополнительного оборудования;
• наличие или отсутствие отсечных кранов и расходомеров на каждой точке;
• материал изготовления распределительной гребенки;
• цена.

Лидерами на рынке коллекторов на сегодня являются такие фирмы как FAR, ASKON, VALTEC, WESER. Помимо самих гребенок, у каждого производителя можно выбрать весь перечень дополнительного присоединяемого оборудования.

Установка коллекторов связана с определенными трудностями, поэтому такую работу лучше доверить проверенным и опытным мастерам

Чтобы избежать быстрых разочарований, свое внимание при покупке коллекторных блоков следует остановить на продукции известных, зарекомендовавших себя на рынке марок. Подробно об устройстве и принципах функционирования гребенок отопления рассказано в видео:

Самые востребованные модели

1. Oventrop Multidis SF.

Дюймовая гребенка отопления предназначена для организации обогрева водяным теплым полом. Изготавливается из инструментальной стали, отличающейся высокой износостойкостью. Основные характеристики:

• допустимое давление в контуре – 6 бар;
• температура теплоносителя – +70 °С.

Серия выпускается с вентильными вставками М30х1.5, а также может оснащаться расходомером для подключения контуров, расположенных в разных помещениях. Бонус от производителя – шумоизолированные хомуты крепления. Количество одновременно обслуживаемых веток – от 2 до 12. Цена, соответственно – 5650-18800 рублей.

Для работы с высокотемпературными приборами Oventrop предлагает использовать распределительный коллектор системы отопления из нержавейки Multidis SH с краном Маевского. Конструкция выдерживает уже 10 бар при +95-100 °С, пропускная способность гребенки – 1-4 л/мин. Впрочем, у изделий на 2 контура показатели немного слабее. Стоимость гидрораспределителей Oventrop SH колеблется в диапазоне 2780-9980 рублей.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

• HKV – латунный коллектор теплого пола. Держит напор в 6 бар в диапазоне +80-95 °С. Rehau в исполнении D дополнительно оснащается ротаметром и краном для заливки системы.
• HLV – распределительная гребенка отопления, предназначенная для радиаторов, хотя ее характеристики идентичны описанию HKV. Разница лишь в комплектации: здесь уже предусмотрен евроконус и возможность резьбозажимного соединения с трубами.

Также производитель Rehau предлагает купить отдельные гребенки Rautitan с тремя выходами под монтаж трубопровода при помощи надвижных гильз.

Распределительный коллектор отопления из стали с антикоррозионным покрытием. Работает в системах с температурой до +110 °С при напоре 6 бар и прячется в специальный теплоизолирующий кожух. Пропускная способность каналов гребенки – 3 м3/ч. Здесь выбор конструкций не слишком богат: возможно подключение только от 3 до 7 контуров. Стоимость таких гидрораспределителей составит от 15 340 до 252 650 рублей.

Коллекторы из нержавейки выпускаются еще более скромным ассортиментом – на 2 или 3 контура. При тех же характеристиках их можно приобрести за 19670-24940 рублей. Самая функциональная линейка Meibes – это серия RW, где в комплекте уже идут различные соединительные элементы, термостаты и ручные вентили.

• F – на подаче встраивается расходомер;
• BV – имеет четвертные краны;
• С – предусматривает наращивание гребенки через ниппельное соединение.

Каждый коллектор отопления Данфосс допускает давление в системе 10 атм при оптимальной температуре (+90 °С). Интересна конструкция кронштейнов – они фиксируют парные гребенки с небольшим смещением относительно друг друга для более удобного обслуживания. При этом все вентили оснащены пластиковыми головками с нанесенной разметкой, что позволяет выставлять их положение вручную без применения инструментов. Цена моделей Данфосс в зависимости от количества подключаемых контуров и дополнительных опций изменяется в пределах 5170 — 31 390.

Коллектор отопления можно выбрать под евроконус с отводами на 1/2″ или 3/4″ либо с метрическим резьбовым соединением. Гребенки Far выдерживают напор до 10 атм при температуре не выше +100 °С. А вот количество выходных патрубков невелико: от 2 до 4, но и цена самая низкая из всех товаров, рассмотренных в нашем обзоре (730-1700 рублей за непарный распределитель).

Советы по выбору

Несмотря на кажущуюся простоту гребенок, подбирать их нужно, опираясь сразу на несколько технических параметров:

1. Напор в системе – от этого значения зависит, из какого материала может изготавливаться распределительный коллектор.

2. Пропускная способность должна быть достаточной, чтобы подключенные контуры отопления не «голодали» от недостатка теплоносителя.

3. Энергопотребление узла смешивания – как правило, его определяет суммарная мощность циркуляционных насосов.

4

Возможность добавления контуров – на этот параметр стоит обращать внимание, только когда в будущем планируется строительство дополнительных объектов, нуждающихся в обогреве

Количество патрубков на гидрораспределителе должно соответствовать числу подключаемых веток (отопительных приборов). В некоторых случаях лучше установить несколько коллекторов, например, в двухэтажном доме – по одному блоку на каждом уровне. Также допускается монтаж непарных гребенок в разных точках: один на подаче, другой на обратке.

Напоследок специалисты и опытные монтажники в своих отзывах советуют не экономить на покупке хорошего коллектора. Чтобы он служил долго и не доставлял особых проблем, имя на коробке должно быть известным.

Изготавливаем коллектор распределения

Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.

готовим инструменты

Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.

Производим необходимую разметку

С использованием газового резака делаем отверстия под патрубки.

делаем отверстия под патрубки

Вставляем патрубки (отрезки труб с резьбой) в посадочные места.

Вставляем патрубки

Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.

Фиксируем патрубки сваркой

Также привариваем к корпусу кронштейны для крепления на стену.

привариваем к корпусу кронштейны

Зачищаем места сварки от окалины и ржавчины.

Зачищаем места сварки

Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.

обрабатываем обезжиривающим составом, покрываем краской и лаком

Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.

готовый самодельный распределительный коллектор

Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб

Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.

Плюсы и минусы коллекторно-лучевой системы

Среди неоспоримых достоинств установки коллекторной системы стоит выделить:

1. Удобство эксплуатации. Благодаря тому, что каждый элемент управляется независимо, потребитель имеет возможность задавать температуру в любой точке дома. А по мере необходимости легко отключать один или группу отопительных приборов в комнате. При этом температура в других помещениях сохранится прежней.
2. Возможность задействовать трубы малого диаметра. Поскольку каждая ведущая от коллектора ветка питает лишь один прибор, для ее прокладки можно использовать трубы малого диаметра, которые легко спрятать в стяжке.
3. Ремонтопригодность. В случае обнаружения неполадок легко будет отключить любой участок трубопровода, не прерывая при этом работы всей системы.

Чтобы сформировать несколько контуров, имеющих разные параметры, например: перепады давления или разную температуру носителя, задействуют распределительные гребенки с функцией гидравлического компенсатора.

Гидрострелка представляет собой вместительную трубу, к выходам которой подключено ряд контуров с независимой циркуляцией.

Подогретая котлом вода поступает внутрь гидрострелки. Циркулируя внутри устройства, вода на разном расстоянии от врезок отбирается и перераспределяется по контурам.

В местах врезки каждого контура после гидрострелки будут выставлены свои значения перепада давления и температуры носителя

За счет того, что разогретый теплоноситель с меньшими потерями доносит тепло до батарей, коэффициент полезного действия системы повышается. Это дает возможность снижать мощность котла и экономить при этом расход топлива.

Система отопления, основным элементом которой выступает коллектор, не лишена недостатков.

К числу таковых стоит отнести:

• Расход трубы. Если сравнивать с последовательным подключением, то расход трубы при прокладке коллекторной системы выше в два/три раза. Разница в затратах определяется размером задействованной площади.
• Необходимость задействования циркуляционных насосов. Установка независимых контуров не обходится без монтажа циркуляционных насосов. Это влечет дополнительные затраты.

Слабым звеном коллекторной системы является ее энергозависимость. Так что даже при работающем котле в случае отключения электроэнергии трубы будут оставаться холодными. По этой причине такие системы не рекомендуется применять в районах, где перебои электроснабжения – нередкое явление.

Циркуляционный насос обеспечивает принудительное передвижение теплоносителя в системе, выполненной из труб с малым диаметром, в которой суммарное гидравлическое сопротивление имеет высокий показатель

При укладке контуров в стяжку пола стоит учитывать, что любое соединение является потенциальным место протечки. И в случае возникновения дефекта для его устранения придется вскрывать монолитный бетон. А это уже весьма хлопотное и затратное мероприятие.

Поэтому соединения сетей коллекторной системы располагают исключительно над уровнем пола. Чаще всего они приурочены к коллекторному шкафу.

Можно ли сделать коллектор отопления своими руками

Иногда случается так, что автономное отопление в вашем собственном доме работает не очень эффективно. Вроде бы и мощность котла подобрана правильно, и трубная разводка изготовлена грамотно, и все монтажные работы проведены на профессиональном уровне, а температура в доме не такая, как вам хотелось бы. Что делать в таком случае? Выход один – установить распределительный коллектор. Кстати, нет необходимости покупать его в готовом виде, конструкция коллектора не очень сложная, так что самостоятельно его сделать не самая большая проблема. Итак, в этой статье мы будем отвечать на один вопрос, как сделать распределительный коллектор своими руками?

Как подготовиться к сварке

Проще всего сварить устройство по готовому чертежу. В сети существует множество схем, сопровождаемых инструкциями. Чертеж выбирают индивидуально, универсального способа сварки не существует, каждый мастер снабжает свои схемы рекомендациями, которые считает идеальными. После выбора чертежа сварщик определяется с материалом профиля. Распространены следующие варианты:

1. Нержавеющая сталь.
2. Черная сталь – ее выбирают за надежность, доступность и устойчивость к коррозии.
3. Полипропилен. Неоднозначный материал, подходящий для изготовления коллектора, но готовые изделия выходят не дешевыми и часто получаются дефективными.

Выбранный материал обязательно должен выдерживать высокие температуры, быть стойким к ржавчине. Назвать лучший материал среди доступных затруднительно, поскольку решающую роль играет качество сварки и конкретные условия, в которых работает изделие. Работа коллектора однозначно связана с экстремально высокими температурами, этот факт нужно держать в уме во время покупки профиля.

Место, где для расположения коллектора изучают до изготовления прибора. Чтобы смастерить качественный коллектор, понадобится учесть некоторые условия – место нахождения котла, удаленность стен от установки, мощность всей системы. Опираясь на эти переменные мастер понимает, какое в итоге получит готовое изделие. Если все параметры учтены верно, коллектор, сваренный собственноручно – выполнен без дефектов. Для улучшения результата работы предварительно получите консультацию мастера. Он произведет замеры и расскажет, какие технические нюансы имеют значение в данном конкретном случае.

Солнечный коллектор — возможность экономии

К отопительному контуру возможно подключить несколько источников нагрева теплоносителя. Часто твердотопливные котлы работают в параллель с электрическими. это позволяет поддержать режим работы отопительной системы в ночное время или при отсутствии хозяев в течение нескольких дней.

Но такой режим нельзя назвать экономичным — электроэнергия относится к одному из самых дорогих ресурсов. Современные разработки позволяют использовать для подогрева теплоносителя энергию солнца с помощью установки солнечного коллектора.

Солнечный коллектор — установка, которую можно использовать круглый год даже при пасмурной температуре. В солнечные дни она наиболее эффективна и нагревается до температуры подающего контура котла — до 70-90 градусов.

Самодельный солнечный коллектор

Солнечный коллектор — довольно простое устройство, сделать его своими руками несложно. По эффективности самодельный солнечный водонагреватель может уступать промышленным моделям, но учитывая их цену — от 10 до 150 тысяч рублей, солнечный коллектор, сделанный своими руками, очень быстро оправдает себя.

Для его изготовления необходимы:

• змеевик из металлической трубки, обычно медной, можно взять подходящую от старого холодильника;
• обрезки медной трубы с резьбой на 16 мм с одной стороны;
• заглушки и вентили;
• трубы для подключения к коллекторному узлу;
• бак-накопитель с объемом от 50 до 80 литров;
• деревянные планки для изготовления каркаса;
• лист пенополистирола толщиной 30-40 мм;
• стекло, можно взять оконное;
• алюминиевая толстая фольга.

Змеевик освобождают от остатков фреона, промывая его струей проточной воды. Из деревянной рейки или бруска делают раму с размером чуть больше змеевика. В нижней части рамы сверлят отверстия для вывода трубок змеевика.

С обратной стороны к нему крепят на клей или саморезы лист пенополистирола — это будет дно коллектора. Этот материал обладает отличными теплоизоляционными характеристиками, что поможет снизить теплопотери.

Изнутри укладывают фольгу так, чтобы она полностью перекрывала дно и стенки рамы. Фольгу крепят на скобки с помощью степлера. Укладывают в раму змеевик, его концы продевают в отверстие.

Верх солнечного коллектора закрывают стеклом, закрепляя его на штапики или рейки. К концам змеевика крепят трубы для подключения к отопительному коллекторному узлу. Сделать это можно с помощью переходников или гибкой подводки.

Коллектор ставят на южный скат крыши. Трубы выводят в накопительный бак, оснащенный воздушным клапаном, а оттуда — в распределительный коллектор отопления.

Видео: как самостоятельно сделать солнечный нагреватель

Коллекторная система отопления — самый эффективный способ подключить различные нагреватели к одному или нескольким источникам нагрева. С его помощью можно обеспечить стабильную температуру и комфорт в доме, а также бесперебойную и согласованную работу всех элементов системы.

1 Установка системы

Первой задачей, которую должен решить владелец частного дома, является определение с типом обогрева здания. Нужно понять, а нужна ли коллекторная система вообще и станет ли её применение целесообразным. Такая схема будет эффективной, если скорость остывания теплоносителя в трубах очень большая, а также в больших домах, поскольку классическая система отопления в них всегда будет плохо прогревать помещения.

Главным функциональным преимуществом подобной схемы является распределение всей схемы на много контуров. В помещениях с небольшой квадратурой можно устанавливать и 2 независимых контура, а для больших зданий (двух- и трёхэтажных) от двух и более. Такое распределение помогает эффективно обогреть квартиру или загородный коттедж, поскольку теплоноситель не успевает сильно остывать. В классических схемах это невозможно реализовать.

Перед принятием решения об установке такой системы в доме необходимо учесть несколько решающих факторов, при наличии которых будет целесообразно её применение:

• Большая площадь дома. Чтобы обогреть дом полностью, нужно сделать несколько контуров.
• При использовании обычного отопления нужно отключать некоторые помещения для экономии энергоресурсов.
• Тройниковая схема неэффективна. При её применении гидравлическое распределение может неравномерно размещаться по всей системе.

Если при замере температурных показателей в трубе обратки вода холоднее на 25 градусов и более от изначальной цифры при выходе из котла, то это является поводом для установки коллекторной системы.

Два способа увеличить диаметр распределительных труб

Первый способ годится для котлов со встроенными насосами. Для таких котлов изготавливают термо-гидро распределитель (гидрострелка в народе). К гидрострелке подключают котел и два три контура отопления и приготовления горячего водоснабжения. При этом на каждый контур потребления тепла монтируют свой циркуляционный насос.

Так же многие идут простым путем и подключают к такому котлу небольшой  контур радиаторов и теплых водяных полов. Это работает, если сразу с котла перейти с ¾ на 1 дюйм и дальше подключить все трубой, например, ППР диаметром 32.

Но у многих такими малыми объемами работа и строительство не ограничивается. Вот почему не всегда разумно большие дома или общественные строения подключать только к гидрострелке.  Стрелка получиться просто огромная и вся котельная будет в трубах.

Чтобы этого избежать был придуман сначала просто коллектор для распределения теплоносителя, а потом из него сделали компланарный распределительный коллектор. То есть два независимых коллектора объединили в один и получили его компланарность.

Компланарный распределительный коллектор одним махом решил проблему количества и размеров подключения котлов и контуров отопления, решилась проблема нагромождения труб и стало очень быстро, и легко делать мониторинг, обслуживание и ремонт котельного оборудования.

Но как обычно, недостаток информации привел к тому, что вроде что-то знаем о распределительных коллекторах, но не применяем, опираясь на авось пронесет. Но не проносит и система отопления теплоносителя постоянно просит. Тепла нет и все попытки  высосать тепло из зауженной  трубы ведут к трате кучи времени, нервов и денег.

Когда как просто на стадии разговора с мастерами перед монтажом системы необходимо озвучить желание изготовить и подключить все через стрелку и распределительный коллектор. В связке эти два устройства работают еще лучше. Но здесь мы можем столкнуться с невежеством. А это невежество в свою очередь может уговорить вас этого не делать и все посадить на одну трубу.

Изготовить гидрострелку своими руками не составляет большого труда. Берем кусок трубы на три диаметра больше диаметра подключения котла и привариваем на торцы трубы выгнутые заглушки. В заглушки ввариваем резьбы для слива и сброса воздуха. А в тело трубы врезаем резьбы для подключения котлов и контуров отопления. Красим и стрелка готова.

С приобретением и изготовлением распределительного коллектора своими руками немного сложнее. Заводские аналоги часто не подходят под наши условия по количеству подключаемых контуров и их размеров.

Таким  образом, бывает сложно или даже невозможно подобрать заводской распределитель под конкретно ваши условия, так как размер коллектора и размер патрубков коллектора  ограничены модельным рядом.

Вот почему Вам придется либо отказаться от применения заводского коллектора, либо использовать два или более коллектора. При этом надо будет учесть стоимость двух коллекторов, их монтаж и стоимость дополнительных материалов.

Если у вас небольшой домик, то вполне возможно, что заводской коллектор вам подойдет. Но чаше всего такого не происходит, и многие люди не знают, что с этим делать. Помучавшись и помаясь нанимают сантехника, который делает все на прямую от котла. И потом жалуются что тепла нет.

Вот почему, надо не забывать, что из любой ситуации есть как минимум два выхода. И второй выход из сложившейся ситуации при невозможности использования заводского коллектора заключается в изготовлении распределительного коллектора своими руками.

Вот почему надо уяснить, что без коллектора система более трех контуров будет работать неправильно и зажато. Иначе можно дальше не читать и подключать все на одну трубу и тратить время и деньги, чтобы исправить не работающую систему.
