Необходимо знать
При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.
Наглядная схема снабжения жилого дома водой из колодца
При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.
Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.
Особенности эксплуатации насосных станций
Эксплуатацию насосного оборудования следует проводить в согласии с предписаниями инструкции. При соблюдении всех правил оборудование прослужит долго, а количество поломок будет минимальным. Главное, вовремя устранять любые неисправности.

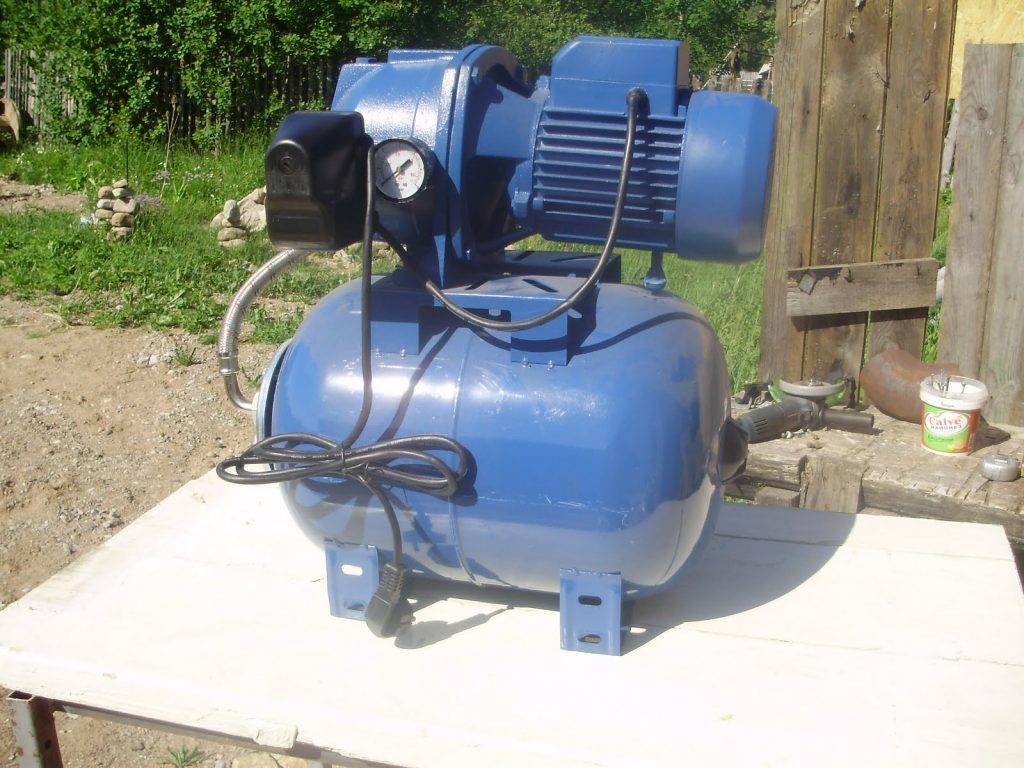

Время от времени насосную станцию следует обслужить
Особенности эксплуатации станции:
- Раз в 30 дней или после перерыва в работе следует проверять давление в гидроаккумуляторе.
- Потребуется выполнять чистку фильтра. При несоблюдении этого правила вода начнет поступать рывками, производительность насоса значительно снизится, а загрязненный фильтр приведет к работе системы «в сухую», что станет причиной поломок. Периодичность очистки зависит от количества примесей в воде, которая поступает из скважины или колодца.
- Место установки станции должно быть сухим и теплым.
- Трубопровод системы следует защищать от промерзания в холодное время года. Для этого при установке соблюдают нужную глубину. Также можно утеплить трубопровод или использовать электрический кабель, который монтируют в траншеи.
- Если станция не эксплуатируется в зимнее время, то воду из труб следует слить.
При наличии автоматики эксплуатация станции не составит труда. Главное, вовремя менять фильтры и следить за давлением в системе. Другие нюансы учитывают еще на этапе установки.
Устройство и принцип работы
Электромеханические реле состоят из пластмассового корпуса, пружинного блока и контактов, управление которыми осуществляется с помощью мембраны. Мембрана имеет непосредственный контакт с напорной трубой и представляет собой тонкую пластинку, которая играет роль элемента восприятия. Она мгновенно реагирует на изменение уровня давления в трубопроводе, что влечёт за собой попеременное включение контактов. Пружинный блок водяного реле состоит из 2 элементов. Первый представляет собой пружину, контролирующую минимально допустимый уровень давления, и отвечает за сдерживание основного натиска воды. Нижний предел давления регулируется с помощью специальной гайки. Второй элемент представлен пружиной контроля за верхним давлением, и также регулируется при помощи гайки.
Принцип работы реле состоит в том, что контакты, благодаря мембране, реагируют на колебания давления, и при их смыкании насосы начинают перекачивать воду. В то время как при их размыкании происходит разрыв электрической цепи, питание насосного оборудования отключается и принудительная подача воды прекращается. Происходит это из-за того, что реле имеет соединение с гидроаккумулятором, внутри которого находится вода со сжатым воздухом. Соприкосновение этих двух сред происходит благодаря гибкой пластинке.
При включённом насосе вода, находящаяся внутри резервуара, давит через мембрану на воздух, в результате чего в камере резервуара создаётся определённое давление. При расходовании воды, её количество уменьшается и давление понижается. Помимо стандартной комплектации, некоторые модели могут оборудоваться кнопкой принудительного (сухого) пуска, индикатором работы, устройством плавного запуска и специальными разъёмами, используемыми вместо традиционных клемм.
Обычно в качестве верхнего порога берут показатель в 2,6 атмосферы, и как только давление доходит до этого значения – насос выключается. Нижний показатель выставляют на отметке 1,3 атмосферы, и при достижении давлением этого предела – насос включается. Если правильно выставить оба порога сопротивления, то работа насоса будет проходить в автоматическом режиме, и ручное управление не потребуется. Это избавит от необходимости постоянного присутствия человека и обеспечит бесперебойную подачу водопроводной воды потребителю. Реле не требует специального дорогостоящего обслуживания. Единственной процедурой, которую потребуется время от времени выполнять, является чистка контактов, которые во время работы окисляются и требуют ухода.
Помимо электромеханических моделей, существуют и электронные аналоги, которые отличаются более точной регулировкой и эстетичным видом. Каждое изделие снабжено контроллером протока – устройством, моментально отключающим насосное оборудование при отсутствии в трубопроводе воды. Благодаря такой опции насос надёжно защищён от работы на «сухом ходу», что предотвращает его перегрев и преждевременный выход из строя. Кроме того, электронное реле оборудовано небольшим гидробаком, объём которого обычно не превышает 400 мл.
Благодаря такой конструкции система получает надёжную защиту от гидроударов, что значительно продлевает срок службы как самих реле, так и насосов. Помимо большого числа преимуществ, у электронных моделей есть и слабые стороны. К минусам изделий относят высокую стоимость и повышенную чувствительность к качеству водопроводной воды. Однако, затраченные деньги быстро окупаются надёжностью и долговечностью приборов, а особая чувствительность устраняется путём установки системы фильтрации.
Таким образом, реле давления является неотъемлемым компонентом глубинного или скважинного насосного оборудования, способствует наполнению гидробака и поддержанию нормального давления в сети без помощи человека. Использование реле позволяет полностью автоматизировать процесс подачи воды и избавляет от необходимости включать насос самостоятельно при снижении давления или опустошении накопительного резервуара.
Капитальный ремонт накопительного бака
Приступая к работе по настройке оборудования, отключите систему от сети, закройте напорный клапан со стороны водозабора. Отвинчивают кран и воду сливают, а остатки сливают через напорный шланг, отсоединив его от мембранного бака. Сначала проверьте давление воздуха в гидроаккумуляторе.
Роль аккумулятора в функционировании системы
Мембранный бак насосной станции – это, по сути, металлический контейнер с резиновой грушей внутри, пригодный для сбора воды.
Воздух закачивается в свободное пространство между резиновой грушей и стенками резервуара. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, разделяющей бак на два отсека: для воды и воздуха.
Накопительный бак поддерживает давление в системе и создает небольшой запас воды. Раз в месяц необходимо проверять давление в гидропневматическом баке при выключенном насосе и слить воду из подающего трубопровода
Чем больше воды поступает в устройство, тем сильнее он сжимает воздух, увеличивая его давление, что приводит к выталкиванию воды из контейнера. Это позволяет поддерживать стабильное давление воды даже при неработающем насосе.
Аккумулятор требует регулярного ухода, удаляя из груши воздух, который попадает в него вместе с водой в виде мелких пузырьков и постепенно накапливается в них, уменьшая полезный объем.
Для этого над большими резервуарами предусмотрен специальный клапан. С небольшими контейнерами вы должны восполнить, чтобы удалить воздух: обесточьте систему, опорожните и снова наполните резервуар несколько раз.
Подбор гидробака по объему осуществляется с учетом максимального значения расхода воды для конкретного потребителя. Учитывается допустимое количество пусков в час, указанное производителем, а также номинальные значения давления включения, давления отключения и заданного пользователем давления в гидравлическом баке
Контроль давления воздуха
Хотя производитель регулирует все элементы насосной станции еще на стадии производства, в новом оборудовании давление также необходимо перепроверить, так как на момент продажи оно может незначительно снизиться. Ваше устройство проверяется до двух раз в год.
Для измерений используется максимально точный манометр, так как даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если можно использовать автомобильный манометр со шкалой и с наименьшей калибровкой, это даст более надежные результаты.
Давление воздуха в мембранном баке должно соответствовать 0,9-кратному давлению переключения насосной станции (устанавливается с помощью реле). Для резервуаров с разным объемом индикатор может быть от одной до двух полосок. Регулировка осуществляется через ниппель путем откачки или выпуска избыточного воздуха.
Для нормальной работы станция оборудована обязательными приборами контроля и регулирования:
Галерея изображенийФото из Обязательными составными частями насосной станции являются реле давления, позволяющее регулировать значения давления в системе, и манометр, необходимый для контроля в ней давления, при котором работа насоса автоматически прекращается, гайка 1 поворачивается по часовой стрелке. В этом случае необходимо поднять гайку 2 на ту же величину, которая отвечает за нижний предел. Все операции по настройке реле давления должны выполняться с параллельным контролем изменений манометром. Разница между верхним и нижним пределами давления рекомендуется в диапазоне 1,2 – 1,6 бар Обязательные компоненты насосной станции Пружины для настройки реле давления Определение изменения давления с помощью реле Использование манометра во время настройки реле
Чем меньше воздуха закачивается в систему, тем больше воды она может хранить. Напор воды будет большим, когда резервуар полон, и более слабым, и слабым, когда вода откачивается.
Если такие перепады устраивают потребителя, давление можно оставить на минимально допустимом уровне, но не менее 1 бар. Более низкое значение может привести к трению баллона, наполненного водой, о стенку резервуара и его повреждению.
Чтобы установить в водопроводе сильное давление воды, необходимо зафиксировать давление воздуха в пределах примерно 1,5 бар. Следовательно, разница давления между полным и пустым баком будет менее заметной, что обеспечит плавный и сильный поток воды.
Структура и порядок функционирования реле
Задача реле заключается в поддержании необходимого давления воды в системе водопровода, что способствует безупречной работе всех единиц насосной станции и обеспечивает ее сохранность. После установки этой компактной конструкции на гидроаккумулятор требуется произвести правильную коррекцию заводских настроек под определенный водопровод и конкретную мощность насоса.
Процедура регулирования не сопровождается особыми сложностями. Но для ее грамотного выполнения следует ознакомиться с функциональными особенностями и техническими характеристиками реле.
Конструктивные принципы
Реле давления не отличается замысловатостью в устройстве. Его механизм включает в себя следующие составляющие:
- Корпус реле давления.
- Фланец, при помощи которого к системе подсоединяется модуль.
- Гайка, служащая для регулирования отключения агрегата.
- Гайка, корректирующая силу сжатия в емкости, позволяющую аппарату включаться.
- Клеммы (винтовые зажимы), предназначенные для подключения проводов, которые тянутся от насоса.
- Место для присоединения кабеля от электрической сети.
- Клеммы для обеспечения заземления.
- Муфты для фиксирования электропроводов.
В нижней части модели находится металлическая крышка, за которой расположены поршень и мембрана. В зависимости от особенностей устройства насосной станции и изготовителя реле могут отличаться своей конфигурацией, размерами и расположением узлов и деталей.
Специфика работы
Реле насосной станции оснащено пружинами, благодаря которым выставляются параметры давления, способствующего включению и отключению насоса. Эти пружины имеют разный размер, благодаря большей из них производится установка нижнего порога срабатывания, то есть приводится в действие насос. Маленький элемент отвечает за прекращение работы — выключение насоса.
Данная автоматика исключает потребность собственноручно включать и выключать устройство, подкачивающее воду. Большая пружина, находясь в исходном состоянии, производит максимальное давление на пластину. Это приводит к тому, что контакты контура, за счет которого питается насосная установка, смыкаются между собой, соответственно, подпитывая этим электродвигатель, и вода поступает в емкость.
Прибывающая жидкость способствует достижению максимального показателя давления, которое приводит к размыканию контактов, а значит, и к прекращению работы оборудования.
Проверка давления
После приобретения насосного оборудования и перед вводом его в эксплуатацию потребуется осуществить проверку уровня давления, заданного производителем в процессе изготовления. Это вызвано тем, что хранение и перевозка изделий сопровождается утечкой определенного объема воздуха из системы, приводящей к сбою в заводских настройках.
По этой причине система не сможет функционировать корректно из-за отсутствия необходимого давления. Кроме этого, насосная станция не сможет включаться на нижнем уровне, что приведет к проблемам в водоснабжении квартиры или частного дома. Проверка давления выполняется при пустом баке и отключенном от электрического питания оборудовании.
Для проведения такой процедуры совершаются следующие действия:
- С гидроаккумулятора снимается колпачок из пластмассы, выполняющий защитную роль и закрывающий ниппель (соединительную трубку).
- При помощи автомобильного манометра на открывшемся элементе измеряется давление воздуха в баке. Автовладельцам этот процесс немного напомнит проверку колес.
- За норму следует принимать показатель в полторы атмосферы.
- В случае превышения этого показателя производится стравливание воздуха в емкости и повторная проверка. Недостача воздуха и давления устраняется путем подкачки с использованием автомобильного насоса.
- Для одноэтажного строения вполне подойдет одна атмосфера, за норму же принимается показатель от одной до полутора атмосфер.
При пониженном давлении можно использовать бытовую технику, требующую подачу воды, например стиральную машину и оборудование для мытья посуды. По этой причине профессионалы рекомендуют владельцам тщательно взвесить аргументы и остановиться на приемлемом для них показателе давления в гидроаккумуляторе, учитывая износостойкость насосной системы. На грушу, входящую в ее состав, негативно воздействует как недостаток (ниже одной атмосферы), так и излишек (больше 1,5 атмосфер) давления.
Данную процедуру желательно проводить не только после покупки оборудования, но и раз в месяц в процессе его работы. Для этого бак освобождается от воды, а сам агрегат отключается от электрической сети.
Настройка уровней давления включения и выключения насоса
В насосных станциях, которые поставляются в собранном виде, реле давления заранее настроено по оптимальному варианту. Но при её монтаже из различных элементов на месте эксплуатации настройку реле нужно проводить обязательно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом бака и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:
После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. На каждом устройстве при его изготовлении указываются предельное давление и максимально допустимый напор насоса, их превышение недопустимо. Определяется это прекращением роста давления. В таких случаях насос необходимо отключать вручную. Если значение максимального давления не совпадёт с рекомендуемым инструкцией уровнем, произвести соответствующую подстройку вращением малой гайки, открыв для этого крышку реле.
Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из бака, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением большой гайки довести давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке, иначе возможен ускоренный износ резиновой мембраны.
На практике мощность насосов выбирается такой, которая не позволяет накачивать бак до крайнего предела. Обычно давление отключения устанавливают на пару атмосфер выше порога включения.
Допускается также установка предельных уровней давления, которые отличаются от рекомендуемых значений. Таким способом можно задать собственный вариант режима эксплуатации насосной станции. Причём при установке разницы давлений малой гайкой надо исходить из того, что начальной точкой отсчёта должен быть нижний уровень, устанавливаемый большой гайкой. Выставлять верхний уровень можно только в пределах, на который рассчитана система. Кроме того, резиновые шланги и иная сантехника тоже выдерживают давление, не выше расчётного. Всё это необходимо учитывать при монтаже насосной станции. К тому же чрезмерный напор воды из крана часто бывает совершенно ненужным и некомфортным.
Регулировка реле давления воды
Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.
В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.
Как определить пороги срабатывания реле
Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.
Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле
Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам
Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании
Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.
Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:
- Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
- При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
- Перегрузки негативно сказываются на общей эксплуатации водопровода.
По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.
Настройка реле давления для насоса или насосной станции
Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.
Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:
- Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
- Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.
При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса. Так же их можно погружать в воду
Так же их можно погружать в воду.
Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.
Советы
Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления
Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания
Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.
В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух. Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии. В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.
Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.
Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.
Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.
Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле. Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала
Это позволит обеспечить более точные измерения. В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи. Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе
Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения. В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи. Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.
О том, как правильно настроить реле давления насосной станции, смотрите в следующем видео.
