Ремонт насосной станции: обзор неисправностей и их устранение своими руками

2 Модельный ряд оборудования

В линейке продукции компании Speroni (Италия) представлено 4 серии насосных станций Марина:

• Marina CAM — бюджетный вариант для водозабора из колодцев глубиной до 9 м;
• Marina APM — насосы для скважин глубиной до 50 м;
• Marina Idromat — агрегаты оснащенные регулятором, отключающим насос при сухом ходе.

Рассмотрим каждую из представленных линеек подробнее.

2.1
Marina CAM

Серия САМ состоит из оборудования выполненного в чугунном либо нержавеющем корпусе, с внутренней оснасткой из пищевых полимеров. Представлено несколько моделей, мощность которых варьируется в пределах 0.8-1.7 кВт, а напор 43-60 м.

Объем гидроаккумулятора может составлять 22, 25 либо 60 л. Это самые доступные станции для частного использования, стоимость которых начинается с 7-ми тыс. рублей.

Среди станций с оптимальным соотношением цена/качество выделим:

• Marina Cam 80/22;
• Marina Cam 60/25;
• Marina Cam 100/25.

Насосная станция Marina Cam 40/22 оснащена гидроаккумулятором объемом 25 л, емкости которого будет достаточно для семьи из 3 человек. Пропускная способность агрегата составляет 3.5 м 3 /час, максимальная глубина подъема — 8 м. Цена — 9 тыс. рублей.

Marina Cam 100/25 имеет сходные технические характеристики — бак на 25 л, пропускная способность 4.2 м 3 /час, однако данная модель оснащена системой повышения давления, котороя значительно увеличивает напор подачи — до 45 м, в сравнении с 30 м у САМ 40/22.

2.2
Marina APM

Скважины насосы серии АРМ имеют максимальную глубину водозабора 25 м (модель 100/25) и 50 м (200/25). Это более мощности и габаритной оборудование, вес которого может доходить до 35 килограмм. В качестве примера рассмотрим популярную станцию Марина АРМ 100/25.

Технические характеристики:

• напор — до 20 м;
• пропускная способность — 2.4 куб/час;
• мощность центробежного двигателя — 1100 Вт;
• диаметр подающего патрубка — 1″.

АРМ 100/25 выполнена в корпусе из нержавеющей стали, модель оснащена защитой от перегрева и системой контроля за уровнем воды в гидробаке. АРМ100/25 предназначена для перекачки чистой воды, без механических включений, температура которой не превышает 35 градусов.

2.3
Типовые неисправности и ремонт

Насосные станции Марина зарекомендовали себя как надежное и долговечное оборудование, однако как и любая другая техника они не застрахованы от поломок. Предлагаем вашему вниманию перечень наиболее распространенных поломок и способы их устранения:

1. Отсутствие подачи воды при включенном насосе, причиной которого чего может быть потеря герметичности в проводящих трубопроводах и износившийся обратный клапан. Первоначально проверьте, не забыли ли вы заполнить корпус насоса водой. Если она есть, осмотрите обратный клапан и герметичность его прилегание к патрубку насоса, а также проверьте состояние водозаборной трубы — все поврежденные узлы подлежат замене. Аналогичные проблемы возможны при повреждении крыльчатки, для замены которой потребуется разобрать агрегат.
2. Вода подается рывками из-за поврежденного гидроаккумулятора. Основной неисправностью гидробака является поврежденная мембрана. Чтобы определить, цела ли она, нажмите на ниппель (расположен на корпусе бака), если из ниппеля будет течь вода, а не идти воздух, значит мембрана порвана. Мембрану установить достаточно легко, нужно лишь открутить с горловины бака фиксирующее кольцо, вытащить старую деталь и смонтировать на ее место новую.
3. Сниженное давление подачи воды. Причиной этого может быть как неисправный гидробак, так и проблемы с насосом. В первом случае скорее всего виновата разгерметизация бака — осмотрите корпус на предмет наличия трещин, заделайте обнаруженные деформации и подкачайте воздух до нормативного значения. Если бак цел, проблему нужно искать в деформированной крыльчатке центробежного колеса внутри насоса.

Отдельно рассмотрим ситуацию, когда насосная станция не хочет работать в автоматическом режиме — агрегат не отключается при полном баке и не отключается при его опустошении. Тут виновата неправильная регулировка реле давления — обычно его калибруют на заводе, однако случаются и исключения.

Вышеприведенная схема демонстрирует стандартное реле давление насосов Марина. На нем, под пластиковой крышкой корпуса, расположены две пружинки. Большая из них вращается по часовой стрелке, она отвечает за минимальное давление в баке, при котором станция включается. Вращая маленькую пружину мы настраиваем максимальное давление, по достижению которого насос отключается.

Регулировка реле давление должна проводиться при отключенном от электросети оборудовании. Перед началом калибровки из бака нужно слить воду, также важен уровень давления воздуха — он должен соответствовать рекомендованной производителем величине.

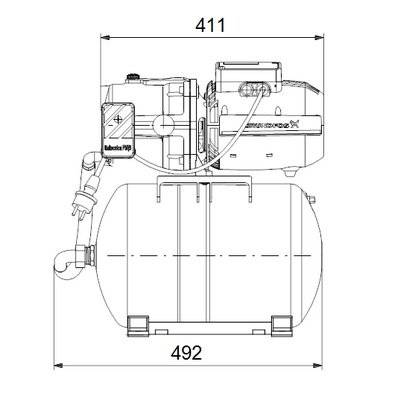

Состав водяной насосной станции

В своем классическом варианте станция включает следующие элементы:

• Насосное устройство. При использовании агрегат должен выдавать достаточную мощность, чтобы поднимать из скважины воду и перемещать ее по трубам в дом до самой верхней точки водоразбора.
• Гидроаккумулятор. Своим видом это устройство представляет емкость, изготовленную из прочного металла. Благодаря ей в трубопроводе, проложенном в доме, обеспечивается стабильное давление. Металлический баллон с расположенной внутри него резиновой мембраной является наиболее распространенной моделью гидроаккумулятора. Когда насос находится в рабочем состоянии, происходит натягивание мембраны до определенного уровня. Когда оборудование прекращает свою работу, мембрана стремится вернуться в исходное положение, вытесняя из емкости всю воду.
• Блок автоматики. Он необходим для того, чтобы насосное оборудование включалось и выключалось, когда в системе достигнуты определенные параметры давления. Если в водопроводе снижается давление, то в этом случае срабатывает реле. Вследствие этого происходит включение агрегата.

Как видно, насосная станция – это определенный набор оборудования, которое может использоваться само по себе. Насосные станции, применяемые в промышленных условиях, представляют собой также определенный набор компонентов, которые собраны в едином корпусе. Чаще всего насосная станция – определенный вид насосного оборудования, которое установлено на гидроаккумуляторе. На единой раме выполняется закрепление наряду с ними и устройства автоматического управления.

Когда владелец частного дома приобрёл новое оборудование, то в течение гарантийного срока проблем в его работе обычно не возникает. Если же появляются небольшие неисправности, то для их устранения можно обратиться в сервисный центр. Однако, когда насосная станция используется продолжительное время, то возникновение проблем в различных узлах неизбежно. Отдельные поломки могут приводить к приведению оборудования в нерабочее состояние. Многие из них можно устранить своими силами. Об основных неисправностях и способах их устранения мы поговорим далее.

Советы по безаварийной эксплуатации

Насосная станция для надежной работы требует правильной установки. Чтобы гарантировать долгую безаварийную эксплуатацию, нужно:

• установить насос на ровной, жесткой площадке или опоре, не допускающей вибрации;
• эксплуатировать станцию только при положительной температуре;
• не допускать перегрева в области расположения насоса (температуры выше 40 градусов), для чего рационально предусмотреть систему обдува или вентиляции;
• использовать для подачи и отвода воды трубы только рекомендуемого в документации диаметра, для того, чтобы насос мог показать свои заявленные характеристики;
• не допускать перегибов труб;
• предусмотреть систему дренажа для аварийного слива, а также патрубки для залива воды в подающий контур.

Если вода отбирается из неглубокого колодца поверхностным насосом, нужно принять меры, чтобы рабочее колесо турбины всегда находилось в воде. Для этого конец шланга или трубы погружают в воду, следя, чтобы в жидкости находилось как можно больше его длины. Лучшим способом гарантировать безопасности будет оснащение заборной линии поплавком. Его задача — приподнимать и опускать конец шланга, постоянно сохраняя его погруженность в воду.

В список периодического обслуживания системы входит контроль параметров давления. Воздух в насосной станции проверяется через золотниковый или ниппельный отвод на корпусе гидроаккумулятора. Присоединив к нему манометр, легко увидеть показатели. Номинальное давление — от 1.5 до 1.8 атм. При его недостатке сквозь отвод закачивают воздух компрессором или велосипедным насосом.

Основные неисправности насосной станции и их устранение

Устройство скомплектовано из следующих частей:

1. Насос для забора воды и подачи её во внутридомовую систему.
2. Мембранный бак (гидроаккумулятор) для поддержания в системе установленного давления.
3. Датчик давления, запускающее оборудование при снижении напора в системе.
4. Манометр.
5. Спускной кран.

Каждый из перечисленных узлов выполняет свою задачу, и при неисправности любого из них устройство выходит из строя. Перечень неисправностей, как и вариантов их ремонта, примерно одинаков для насосного оборудования различных производителей. Разберём наиболее характерные поломки насосной станции.

Станция работает долгое время, не отключаясь, а манометр показывает низкий уровень давления

Вероятные причины поломок и способы их исправления:

• Отсутствие воды в питающей скважине. Подобная «сухая» работа чревата выходом мотора насоса из строя.
• Динамическое сопротивление внутри магистрали. Возможно при большой протяжённости внутридомовой сети при малом диаметре водопроводных труб. Устранение – демонтаж магистральных труб и замена их на более толстые.
• Не герметичность стыковочных швов или сантехнического оборудования. В результате в магистрали возникает подсос воздуха, становящийся причиной падения давления. Выход – обнаружить протечку и устранить её.
• Фильтры или клапаны забиты механическим мусором. Следует их вынуть, промыть и испытать на работоспособность. Вышедшие из строя комплектующие следует заменить.
• Неправильно выставленные показатели на реле давления. Следует снизить на реле минимальный предел давления в водопроводной сети, при котором станция должна отключаться.
• Не срабатывает датчик давления. Для исправления ситуации можно попробовать зачистить контакты, или заменить прибор.
• Показатель давления выставлен на минимальном уровне, а насос не создаёт нужное давление, и работает непрерывно. Возможно, просто стёрлась крыльчатка и КПД насоса упал. Выход – заменить крыльчатку на новую.
• Низкий показатель электросетевого напряжения. Насосное оборудование ещё работать, а вот датчики давления –не срабатывают, либо оборотов насоса бывает недостаточно для создания нужного напора.

Насос часто включается, и немного поработав, вновь выключается

Подобные частые циклы включения/выключения ведут к преждевременному износу оборудования.

• Малый объём бака гидроаккумулятора при большом количестве водоразборных точек. Выход – замена мембранного бака на другой, больших размеров, либо установка ещё одного, параллельного гидроаккумулятора.
• На реле выставлен слишком малый промежуток между минимальным и максимальным показателем напора. Нужно увеличить этот «коридор» до стандартных 1,5 атм.
• Забился обратный клапан, в результате чего он перестал перекрывать обратный поток. При выключении насоса, вода уходит обратно в колодец, и напор в сети падает. Следует прочистить клапан или заменить его на новый.
• Повреждение мембраны аккумуляторного бака. При потере её герметичности, вода проникает во вторую, «воздушную» половину бака и он перестаёт функционировать в заданном режиме. Как следствие, вся «ответственность» за поддержку давления в водопроводной системе ложиться на насос. Выход – замена мембраны гидробака.
• Также к частым сработкам насоса может привести и другая неисправность гидробака – выход из строя золотника. В результате он начинает «травить» воздух из воздушной камеры бака, не позволяя создать в нём необходимое давление.

Нестабильное давление в водопроводе, в результате чего краны смесителей начинают «плеваться». Причина – завоздушивание трубопровода, в результате чего в ней появляются пробки. Способ исправления ситуации – найти и заделать точку разгерметизации трубопровода. Если же насос вообще отказывается работать, то есть, при подаче электропитания не подаёт признаков жизни, причина – неполадки в электрической части. Для выявления точной неполадки следует провести диагностику электрической цепи.

Когда мотор станции гудит, но крыльчатка не вращается, причиной этому может быть либо низкое напряжение на двигателе, либо некие механические препятствия. В первом случае возможно перегорание конденсатора клеммы. Во втором – «зарастание» ротора или крыльчатки известняковыми отложениями или окислами в результате долгого простоя станции. Ремонт здесь заключается в разборе станции и прочистке её внутренних деталей.

Замена сальника — ремонт насосных станций, как устранить течь воды по валу:

Ремонт насосной станции ALKO HW3500 (не качает):

Виды насосных станций

НС могут отличаться по различным признакам:

1. Тип насоса: в зависимости от глубины источника применяют самовсасывающие насосы (до 8 м) и погружные. По виду нагнетательного механизма большинство относится к центробежному типу, но среди погружных моделей часто попадаются вибрационные.
2. Вид автоматики: если расход воды осуществляется исключительно в продолжительном режиме, например, для полива, вместо реле давления на НС устанавливают датчик протока. Он включает насос с началом разбора воды (реагирует на движение среды в трубе) и отключает по его окончании. Гидроаккумулятор в такой НС не используется. Некоторые модели НС с датчиками протока и без накопителя можно использовать и в обычном домашнем водопроводе. Они комплектуются усовершенствованной автоматикой, которая «умеет» осуществлять плавный пуск/останов двигателя насоса и менять его мощность. При наличии таких функций часты включения становятся агрегату не страшны.
3. Тип гидроаккумулятора.

Насосная станция работающая

В НС применяют два типа гидроаккумуляторов:

• баллонные: вода закачивается в резиновую «грушу»;
• мембранные: объемы для воздуха и воды разделены эластичной мембраной.

Также накопители могут отличаться объемом. При этом надо учесть, что в спецификации указывается объем всего бака, а не имеющегося в нем резервуара для воды.

Автономное водоснабжение в доме – важная составляющая комфортного проживания. Колодец или скважина – что лучше для загородного дома и дачи? Поможем разобраться.

С принципом работы биотуалета для дачи вы можете ознакомиться здесь.

Советы по изготовлению вакуумного пресса своими руками читайте в этой публикации.

Что делать, если насосная станция замерзла

В качестве заключения стоит коснуться вопроса реанимации насосной станции. Несмотря на четкие инструкции по эксплуатации оборудования только в теплом помещении, ситуации, когда замерзла насосная станция, случаются. Вода может превратиться в лед:

• внутри подводной трубы в дом, на границе промерзания почвы;
• в подводящих патрубках, идущих от скважины или колодца;
• в части трубопровода, непосредственно примыкающего к насосу:
• в самых сложных случаях – внутри механики насоса.

Если при инспекции состояния труб и насосной станции обнаружены трещины металла, пластика, элементов конструкции, ремонт сводится к разборке оборудования, части сети водопровода и замене поврежденных деталей, труб. Однако жидкость при замерзании не сразу разрывает металл, и есть ненулевые шансы спасти оборудование.

Порядок действия с трубами зависит от их типа, а также имеющихся в наличии средств и инструментов. Подводы можно разморозить кипятком, стальные трубы прогреть паяльной лампой. Процесс роста температуры должен быть постепенным, чтобы не вызвать повреждений резким изменением.

Совет! Перед тем, как поливать трубы кипятком, их следует обмотать тканью и пролить прохладной водой

Паяльной лампой нужно начинать действовать осторожно, медленно повышая интенсивность воздействия.

https://www.youtube.com/embed/PFPivZkKfPQ. Самый действенный, но долгий способ разморозки механики насоса – установка ламп накаливания

Предмет нагрева нужно поместить в какое-либо ограниченное пространство, например, окружить перевернутой вверх дном коробкой, стенки которой отстоят от источника тепла на 200 и более миллиметров. После этого лампа включается, ее мощность должна составлять не менее 100 Ватт

Самый действенный, но долгий способ разморозки механики насоса – установка ламп накаливания. Предмет нагрева нужно поместить в какое-либо ограниченное пространство, например, окружить перевернутой вверх дном коробкой, стенки которой отстоят от источника тепла на 200 и более миллиметров. После этого лампа включается, ее мощность должна составлять не менее 100 Ватт.

Трубы можно отогреть нагревательным кабелем, который нетрудно приобрести в любом магазине, торгующим электрическими системами отопления. Обмотав замерзший участок и подав на кабель напряжение в 220В, можно быстро и пожаробезопасно разморозить систему. Хорошие результаты применения такого способа наблюдаются и при работе с механикой насоса.

Как предотвратить появление проблем?

Чтобы избежать возможных проблем необходимо грамотно подойти к подбору реле давления. Характеристики автоматики должны быть оптимальными для работы с конкретным оборудованием. Лучше в этом вопросе обратиться к помощи специалиста.

Профилактическими мерами для предотвращения проблем являются:

• Применение магнитного пускателя для снятия нагрузки от больших токов с контактов реле.
• Периодический внешний осмотр реле и проверка наиболее критических точек — соединительный патрубок и контакты.
• Не реже 1 раза в 2 месяца проверка, и при необходимости, настройка регулировок.

Важно! Порог давления включения реле на запуск насоса должно быть на 0,2 атм. ниже, чем давление в гидроаккумуляторе

Обратные клапаны для погружных насосов: правила установки

Перед началом установки нужно правильно выбирать то место, куда деталь будет установлена. Место диктуется типом погружного насоса. Подобрать можно любой элемент, он будет взаимодействовать с устройством вне зависимости от его типа, марки и модели. Это связано с тем, что принцип работы у оборудования одинаковый. Обратные клапаны для погружных насосов вполне возможно заменить самостоятельно, для этого потребуется внимательно изучить предлагаемый материал.

Схема соединения с насосом

Большинство насосов уже с завода оснащено требуемой деталью. Имеется такое приспособление как на входном, так и на выходном отверстии. Дополнительные устройства таким приборам не требуются.

Если вы приобрели вакуумный насос, то обратный клапан необходимо установить перед гидроаккумулятором, но после самого агрегата. С этим видом лучше всего взаимодействуют приспособления шарового или золотникового типа. Если насос поверхностный, он может иметь сразу несколько таких элементов. Один из них устанавливается в шланг, по которому поступает вода. Деталь нужно разместить на конце шланга, опущенном в воду. Второй элемент монтируют перед гидроаккумулятором. К такому прибору подойдет изделие любого типа. Некоторые модели являются исключением; производитель указывает в инструкции к прибору, какие требуются.

Состав водонапорной системы

Для того чтобы установить обратный элемент, потребуется врезать его в трубу. Для этого нужно приобрести фитинги и муфты. Перед началом работы воду нужно перекрыть или остановить работу системы, чтобы потоки воды не мешали. Затем в нужное место врезается нужный элемент.

Элементы для насосных станций устанавливаются после храповика. Располагают их на основной всасывающей трубе. Возможен вариант установки непосредственно перед станцией, но этот вариант уступает первому по качеству, так как в этом случае количество воды может значительно уменьшиться.

Труба может заполняться не только водой, но и воздухом, который всасывает насос. Попавший в систему воздух сделает ее работу шумной. Если в станции применяется вибрационный насос, клапан лучше всего разместить перед ресивером. Можно выбирать для этого любое место в нагнетающей трубе, но желательно разместить его в доступном для обслуживания месте.

Деталь, закрепленная на трубопроводе станции

Монтируется предмет чаще всего перед станцией. При установке на работающей системе требуется расположить его между насосом и станцией. То же самое делается, если в системе имеется ресивер. Трубопровод разделяют на две части, на одну из которых ставят клапан. Затем при помощи сгона трубы снова соединяют.

Ознакомиться с процессом установки на разные виды оборудования можно ниже:

Диагностика работы насосной станции

Если вода из крана начала идти с перебоями, или если насос стал слишком часто включаться— это явный признак проблемы оборудования. Поиск неисправности необходимо начинать с гидроаккумулятора и реле давления.

Поиск причины частого включения насоса необходимо начинать с гидроаккумулятора. Неисправность может произойти из-за разгерметизации корпуса гидроаккумулятора, либо из-за разгерметизации мембраны, которая не будет удерживать нужное давления. Именно поэтому насосная станция часто включается и выключается.

Как поступать в таких случаях?

Во-первых, необходимо проверить целостность мембраны. Если, нажимая на ниппель на баке, вытекает вода (а должен был выходить воздух), то это говорит о том, что порвалась мембрана. В этом случае либо покупаем новую, либо вулканизируем старую мембрану.

Почему так важно давление станции

Насос обеспечивает доставку жидкости со дна гидротехнического сооружения в систему водоснабжения. Чтобы вода поднималась с достаточной скоростью и в требуемых объемах, необходимо поддерживать давление. Заметить, что оно изменилось, можно по внешним признакам. Так, при ослаблении напора воды предполагают ухудшение работы агрегата или изменение в самом гидротехническом сооружении.

Регулировка давления выполняется с помощью гидроаккумулятора. Благодаря этому элементу системы снижается частота включений и отключений насоса. Гидроаккумулятор представляет собой накопительный бак, создающий необходимое давление благодаря силе упругости воздуха. Совместная работа насосного агрегата и гидроаккумулятора регулируется при помощи реле. При существенном падении давления реле включает насос.

Насос не обеспечит напор достаточной силы, он должен использоваться вместе с гидроаккумулятором и реле давления. При такой комбинации элементов системы обеспечивается непрерывная подача воды в трубопровод, а оттуда – к сантехническим приборам. Рекомендуется устанавливать насосную станцию на объектах, где люди проживают постоянно (частный дом). На даче можно использовать только насос.

Как регулировать давление в системе

Если не качает насосная станция воду, то возможно неправильно отрегулировано в ней давление.

Реле давления показано на фото, по которому можно сориентироваться как закачать воздух в насосную станцию.

Порядок работ заключается в следующем:

• Отключается оборудование.
• Сливается вся жидкость из гидроаккумулятора.
• Давление воздуха в баке регулируется через ниппель с помощью автомобильного насоса с манометром или компрессором. При этом величина давления должна быть минимум 90% от необходимого для включения оборудования.
• Перед тем как накачать воздух в насосную станцию снимается крышка на реле давления. Для этого откручивается пластиковый винт и меняется сила затяжки соответствующих пружин узла.Вращением гайки Р осуществляется регулировка давления, чтобы включить насос – его нижнего значения. Вращением гайки по часовой стрелке – давление увеличивается, против – уменьшается.Вращением гайки ΔР происходит регулирование диапазона рабочего давления между его верхним и нижним значениями. Расширить этот диапазон можно повернув элемент по часовой стрелке, сузить – против.
• После проделанной регулировке станция подключается к электросети, предварительно залив в нее воду. По манометру контролируется показания давления.

1. обесточить насос и удалить всю воду из бака, воспользовавшись специальным краником или ближайшим к устройству;
2. такую процедуру нужно проводить до трех раз подряд.

Удалять воду из мембраны своими руками нужно не реже одного раза в два месяца. Как закачать воду в насосную станцию хорошо показывает видео в этой статье.Своевременное проведение профилактических мероприятий, контроль реле давления в системе способствует длительной работе насосной станции.

Основным элементом любой системы автономного водоснабжения является насосная станция, которая, как и любое другое техническое устройство, может периодически выходить из строя. Для того чтобы вернуть насосное оборудование в работоспособное состояние, можно воспользоваться услугами специализированных компаний либо выполнить ремонт насосной станции своими руками. Однако прежде чем приступать к ремонту такого достаточно сложного в техническом плане оборудования, необходимо выявить причины, по которым насосная станция для воды не функционирует.

Причин неисправностей в насосной станции существует достаточно много. Связаны они могут быть с отсутствием электропитания, неправильной подачей воды из источника водоснабжения, поломкой самого насоса, выходом из строя гидроаккумулятора или элементов, обеспечивающих автоматическое управление оборудованием. Многие из таких причин, приводящих к тому, что станции водоснабжения не работают или функционируют некорректно, можно выявить и устранить в домашних условиях, причем для ремонта не потребуются профессиональные навыки и сложное оборудование.

Правила обслуживания оборудования

Чтобы не возникало проблем с тем, что водонасосная станция не работает или не подает воду в систему, за ней нужно регулярно ухаживать.

Основные правила обслуживания станций:

1. Ежедневно необходимо протирать корпус насоса. Также нужно проверять состояние сальников и герметичность соединений.
2. Необходимо еженедельно проверять надежность креплений всех элементов системы. Осматривается изоляция цепей электродвигателя и проверяются измерительные приборы.
3. Каждый месяц нужно подтягивать сальники, вентили и задвижки, проверять центровку валов, а также добавляется масло в насос, приводы и шпиндели.
4. Раз в полгода необходимо разбирать запорно-регулирующую систему. При этом нужно проверить все элементы на целостность и смазать их.
5. Ежегодно необходимо разбирать сам насос. Все его элементы проверяют на целостность, очищаются от старой смазки и покрываются новой.

При таком регулярном обслуживании водонасосная станция прослужит очень долго. Благодаря этому вы сможете вовремя заметить и устранить все неисправности.
