Схемы обвязки бойлера косвенного нагрева + правила монтажа и подключения данного агрегата

Формы, размеры и тип управления бойлеров

Современный рынок рассматриваемого оборудования предоставляет потребителям огромный выбор различных видов электрических бойлеров.

  1. Различный объем — чаще всего покупают модели от 10 до 100 литров.
  2. Различная форма: круглые, плоские, квадратные. Большой популярностью пользуются круглые водонагреватели объемом до 30 литров, их, как правило, устанавливают на кухне. Если требуется модель большего объема, для ванной, то меньше места займет плоский вариант. Его легко можно монтировать на свободной стене или над унитазом.
  3. Вертикальные и горизонтальные. Чаще всего потребители отдают предпочтение первому варианту. Перед выбором стоит определиться с местом установки. Горизонтальные модели лучше устанавливать над дверью или другим сантехническим оборудованием.
  4. По типу управления: механические и электронные. Второй вариант имеет возможность более точной настройки, установки автоматического отключения или включения. Такие модели зачастую снабжены небольшим экраном.

Котел с водонагревателем. Работа летом

Наступление лета знаменует собой повышение атмосферной температуры на улице и порядок отключения системы отопления. В каком режиме работает бойлер косвенного нагрева летом без содействия с уже нагретой извне водой? Некоторые владельцы бойлеров «прошивают» свои приборы ТЭНами, чтобы не эксплуатировать котел летом. Однако, на огромный объём воды рабочих мощностей трубчатого электронагревателя не хватит для эффективного обеспечения горячей водой. Придётся изрядно подождать до наступления точки нагрева.

Лучший способ избежать мучений при дефиците горячей воды – поставить газовый котёл. С помощью него и встроенного трёхходового клапана, меняющего своё положение с отопления на ГВС, возможно сосредоточение разогретой воды в кране. Газовый клапан горелки открывается по нарастающей. Газ постепенно увеличивает температуру теплоносителя. Встроенное реле (автоматический выключатель) размыкает электрические контакты при превышении заданной температуры на 5 градусов и смыкает при понижении на 1 градус.

У многих одноконтурных газовых котлов есть летний режим работы, который позволят не работать на систему отопления, а обеспечивать нагрев бойлера косвенного нагрева.

Два в одном. Газовый котел с бойлером

Для экономии пространства при внутренней планировке, а также упрощённому подсоединению можно прибегнуть к новшествам в сфере сантехники. Разработаны готовые решения, позволяющие использовать котёл и бойлер в одном неразрывном комплексе. Такие модели представляют собой напольный блок, где под котлом непосредственно находится сам бак, содержащий воду. Объём воды может быть 40, 60, 80 литров и более. Крепятся одноконтурный котёл с бойлером при помощи крепёжных пластин, не нуждаясь в дополнительном привинчивании. К тому же, термостаты, монометры, жидкокристаллические панели позволяют самостоятельно следить и корректировать подачу воды, отслеживать температуру и изменять её с помощью поворотного механизма из любой точки вашей недвижимости, либо с выносной цифровой панели. Яркий пример такой модели котел Baxi Luna 3 Comfort Combi.

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

  • Сначала подключается водопровод и разводка воды по помещениям.
  • Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
  • Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

  1. привод трехходового клапана
  2. кабель с коннектором
  3. несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

  • Отключить питание котла двухполюсным автоматом.
  • Отключить котел от отопления и горячего водоснабжения.
  • При помощи сливной заглушки слить воду из контура котла.
  • Снять заглушки на насосной группе.
  • Вставить в гидравлическую группу уплотнительную прокладку.
  • Герметично смонтировать трубку подачи на бойлере.
  • Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
  • Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
  • Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
  • Поставить привод трехходового клапана.
  • Подключить привод трехходового клапана в котле при помощи коннектора.
  • Проверить правильность монтажа комплекта и герметичность всех соединений.
  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Подключение электрической части бойлера

  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Бойлер косвенного нагрева — принцип работы, схемы, видео

Бойлеры косвенного нагрева отличаются от всех других источников теплой воды тем, что эта конструкция не имеет своего нагревательного элемента. Нагрев воды в такой системе осуществляется за счет воздействия внешних отопительных устройств. Это может быть котел, центральное отопление или солнечные батареи.

Принцип работы бойлера косвенного нагрева

Отличительной особенностью принципа работы бойлера косвенного нагрева заключается в том, что это устройство работает только вместе с внешними источниками отопления.

От этого источника по змеевику, расположенному внутри бойлера, подается теплоноситель. Благодаря работе насоса, теплоноситель циркулирует и тем самым обогревает находящуюся в бойлере воду.

Вся система закрывается теплоизоляционными материалами (пенополистиролом или полиуретаном) чтобы уменьшить тепло потери.

Холодная вода поступает в резервуар бойлера через трубы водоснабжения. Специальные патрубки служат для подключения к источнику подачи теплоносителя.

Пройдя весь цикл по змеевику, источник тепла возвращается в отопительную систему через выходной патрубок.

При выборе бойлера, следует руководствоваться мощностью источника отопления, если это значение будет недостаточным, вода не будет успевать нагреваться до нужной температуры.

Подключение к водоснабжению

Для бесперебойной подачи теплой воды следует строго соблюдать правила подключения бойлера косвенного нагрева.

Основным нюансом подключения является то, что холодная вода обязательно должна подаваться снизу, т.е. входной патрубок подключается внизу бойлера.

Однако существуют бойлера, где вход к подаче холодной воды находится сверху – это значит, что вода идет через всю систему до нижней точки.

Что касается выхода горячей воды, то он расположен, как правило, вверху. Патрубок забирает верхние слои воды, которые всегда самые горячие в баке. Благодаря подобной системе, водоснабжение горячей водой будет осуществляться до тех пор, пока в резервуаре не останется ни грамма теплой воды, только после этого пойдет холодная.

Схема подключения

Обвязка бойлера косвенного нагрева может осуществляться собственными руками, но для этого нужно знать некоторые особенности подключения. Змеевик, по которому осуществляется движение теплоносителя от источника, представляет собой спиральную трубу, проходящую по всей длине бойлера.

Под воздействием выталкивающей силы насоса, теплоноситель проходит по контуру и в холодной воде охлаждается до определенной температуры.

После нескольких циклов температура змеевика выравнивается с температурой воды внутри бойлера, в этот момент срабатывает реле, размыкающее электрическую цепь в электронасосе.

Как только температура воды понизится до определенной отметки, цепь вновь замыкается и подача горячего теплоносителя в змеевик возобновляется. Для большей эффективности нагрева и уменьшение энергетических затрат, подключать змеевик нужно сверху к источнику теплоносителя.

В противном случае теплоноситель не охлаждался бы до максимального значения, проходя в конце своего пути теплые слои воды, из-за чего понижался бы КПД.

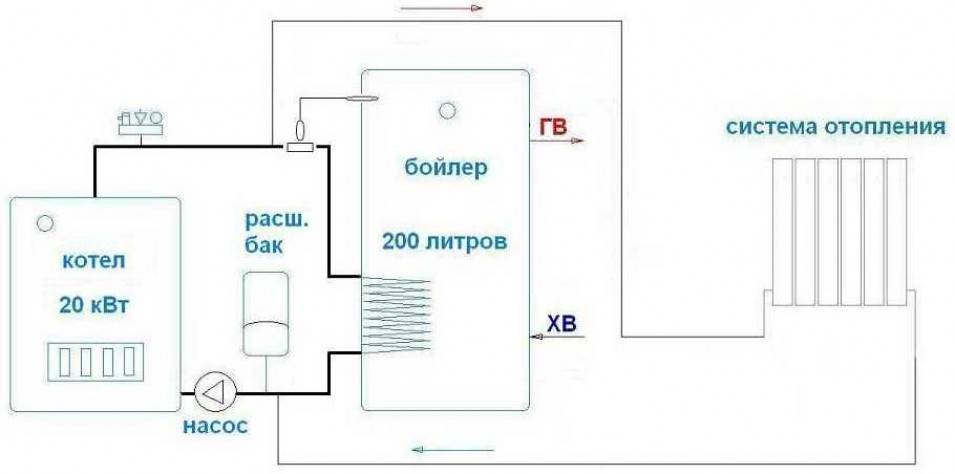

Внизу приведена типовая схема подключения бойлера косвенного нагрева к источнику тепла и его соединение с потребителями теплой воды.

Преимущества бойлера косвенного нагрева

Среди большого числа преимуществ бойлеров косвенного нагрева, многие отмечают отсутствие энергозатрат.

Однако это утверждение не совсем верно, энергетические затраты присутствуют, за счет охлаждения теплоносителя, но они в несколько раз меньше чем, при использовании бойлеров, работающих от электричества или других источников энергии.

Кроме того, мощность у бойлеров косвенного нагрева больше, чем у многих аналогов, а значит вода может нагреваться намного быстрее. Это преимущество позволяет подключать бойлер к нескольким потребителям горячей воды, например, одновременно смеситель в ванной и на кухне.

Главные преимущества бойлера косвенного нагрева:

  • Уменьшение энергозатрат;
  • Большая производственная мощность;
  • Быстрота нагрева;
  • Простота подключения;

В таком случае, приходится пользоваться электричеством, для этого практически все модели бойлеров оборудуются электрическими ТЭНами.

В частных домах эта проблема решается с помощью увеличения подачи топлива. В любом случае, в результате энергопотери окажутся ниже, чем при использовании альтернативных способов получения горячей воды.

Анализируя многочисленные отзывы владельцев бойлеров косвенного нагрева, можно прийти к выводу, что данная система широко востребована. Несмотря на то, что многие сталкиваются с проблемой теплого водоснабжения в летний период года, эта проблема все же решаема.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

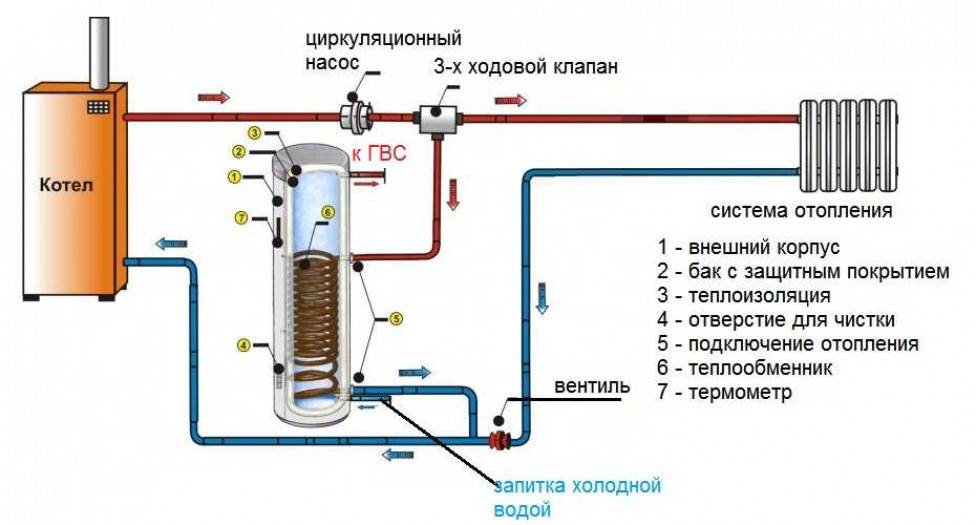

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

  • правильно выбрать место установки – как можно ближе к котлу;
  • обеспечить ровную поверхность для монтажа бойлера;
  • для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
  • оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
  • для защиты от противотока на трубах подачи воды установить обратные клапаны;
  • улучшить качество воды путем врезки фильтров;
  • грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

  • Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
  • Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
  • После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
  • Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
  • Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
  • Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
  • Для того чтобы в “рубашку” обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
  • Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Проточный водонагреватель

Преимущество проточника перед бойлером —  экономичность: нагрев воды для горячего водоснабжения происходит лишь при ее расходе. Для сравнения — бойлер объемом 80 литров тратит около 2 киловатт-часов в сутки лишь на компенсацию потерь тепла через теплоизоляцию бака.

Бойлер непрерывно рассеивает тепло через стенки корпуса

Как подключить водоснабжение к проточному водонагревателю электрическому?

Безнапорные проточные нагреватели могут подключаться:

Вместо лейки душа. В этом случае для регулировки напора воды используется кран смесителя. Это решение применяется при временном использовании проточника в период летних ремонтных работ на магистралях теплоснабжения;

Прибор подключен вместо лейки душа

  • С установкой крана непосредственно на входном патрубке, и подключением к водопроводу жесткой или гибкой подводкой;
  • Со стационарной установкой водоразборного крана. У автора статьи водонагреватель подключен именно так: кран установлен на полочку акриловой ванны, а резьба для гайки излива соединена с входным патрубком прибора гибким шлангом через переходник 3/4-1/2 дюйма.

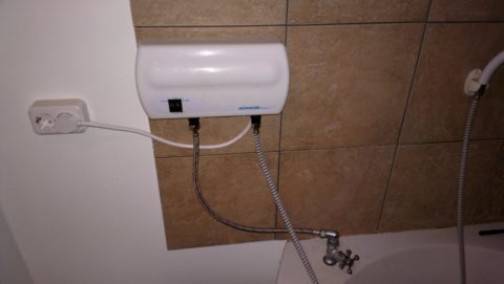

Безнапорный проточник в доме автора статьи

Напорные  проточные электрические водонагреватели для горячего водоснабжения подключаются между водопроводами ХВС и ГВС без какой-либо дополнительной арматуры, или с отсекающими кранами на входе и выходе прибора. Предохранительный и обратный клапаны в данном случае не нужны: водонагреватель не хранит запас горячей воды, и ее потери при отключении ХВС можно не опасаться.

Подключение напорного Atmor In-line

Как подключить аппарат для котла с двумя контурами

Бойлер подбирают, определившись с его типом, расположением и объёмом относительно мощности водонагревателя. В накопителях косвенного и комбинированного типа рекомендуется предусмотреть дополнительную защиту от накипи внутри змеевика.

Внимание! Запрещается подключать бойлер до введения котла в эксплуатацию службой газа

Схема подключения

Схема подключения зависит от типа резервуара:

Устройство прямого нагрева

Входной патрубок накопителя соединяется с вводом холодного водоснабжения. Выходной патрубок — к входу во второй контур котла.

Холодная вода поступает непосредственно в бойлер, где нагревается до 60 °C под воздействием ТЭНа.

Из бойлера жидкость отправляется в котёл, теряя по пути несколько градусов температуры. Проходя по второму теплообменнику нагревательного прибора, вода восстанавливает потери и уходит в систему ГВС через выходной клапан котла.

Косвенного и комбинированного нагрева

Имеют два дополнительных патрубка от змеевиков. Они соединяются с первым контуром котла. Схема работы предполагает, что нагретый теплоноситель системы отопления в первую очередь будет проходить через змеевик накопителя, а уже потом отправится в радиаторы.

За счёт этого основной градиент нагрева водопроводной воды обеспечивается змеевиком. Холодная вода вводится непосредственно в накопитель, нагретая жидкость отводится на контур ГВС котла.

При тактовании, то есть периодическом включении-выключении горелки автоматикой котла, работающего с бойлером косвенного нагрева, рекомендуется сменить схему подключения резервуара. Тактование котла говорит о том, что вода в накопителе не прогревается до необходимых 60 °C.

Патрубки контура ГВС водонагревателя заглушаются, вода из бойлера сразу отправляется потребителям. Скорость нагрева жидкости зависит исключительно от мощности системы отопления, эксплуатировать эту схему летом невозможно.

Фото 3. Схема подключения бойлера косвенного нагрева воды для двухконтурного газового котла.

Материалы и инструменты

Внутренние элементы бойлеров выполняются из меди, стали либо чугуна. ТЭНы и змеевики изготавливают из меди либо стали. Стальные стенки резервуара подвержены коррозии, срок службы не превышает 15 лет. Чугунные стенки вдвое массивнее и дороже, зато исправно работают до 90 лет.

При устройстве бойлера предусматривают разъёмные соединения труб. Для этого нужны:

  • рулетка, карандаш, мел;
  • перфоратор с набором свёрл (для выполнения отверстий под трубопровод, элементы настенного крепления);
  • разводные и гаечные ключи (рекомендуются модели с трещотками);
  • набор отвёрток;
  • пассатижи;
  • кусачки;
  • средство для уплотнения стыков (лён, лента ФУМ, сантехническая нить);
  • герметики;
  • запорная арматура, тройники;
  • фитинги;
  • трубы.

Если устраивать разъёмные соединения нет возможности, применяют полипропиленовые трубы, свариваемые на месте.

Поэтапный монтаж и контроль качества

Все работы осуществляются при выключенном оборудовании и удалённой из системы жидкости.

  1. Разметка креплений карандашом либо мелом. Просверливание монтажных отверстий.
  2. Проверка несущей способности стены. Актуально для навесных моделей. На стену устанавливают идущий в комплекте с накопителем крепёж, нагружают мешками с цементом либо песком из расчёта двойного запаса.

Если материал стены выдерживает нагрузку 100 кг, то можно без боязни вешать бойлер объёмом до 50 л.

  1. Размещение ёмкости на стене либо на полу.
  2. Врезка в водопровод.
  3. Установка клапанов избыточного давления по ходу воды.
  4. Установка расширительного резервуара.
  5. Наполнение водой и проверка герметичности соединений. Если за час простоя заполненная водой система не дала течей, то плотность соединений удовлетворительна.
  6. Включение оборудования в сеть, проверка работы.

Советы для самостоятельного монтажа

Таких советов может быть несколько:

  1. Внимательно нужно изучать всю сопроводительную документацию к приобретённому оборудованию. Выполнять все её требования и рекомендации по монтажу.
  2. Перед началом монтажа необходимо составить проект проводимых работ, проверить правильность схемы подключения.
  3. До монтажа подготовить все нужные для этого компоненты и инструментарий.
  4. Соблюдать правила техники безопасности при установке и подключении.
  5. Создавать надёжные соединения компонентов системы.
  6. Обеспечить возможность доступа к прибору для его ремонта и обслуживания.
  7. При малейших сомнениях в своих силах и навыках, обратиться к специалистам.

5 / 5 ( 17 голосов )

14 Поэтапный монтаж и контроль качества

Все работы осуществляются при выключенном оборудовании и удалённой из системы жидкости.

  1. Разметка креплений карандашом либо мелом. Просверливание монтажных отверстий.
  2. Проверка несущей способности стены. Актуально для навесных моделей. На стену устанавливают идущий в комплекте с накопителем крепёж, нагружают мешками с цементом либо песком из расчёта двойного запаса.

Если материал стены выдерживает нагрузку 100 кг, то можно без боязни вешать бойлер объёмом до 50 л.

  1. Размещение ёмкости на стене либо на полу.
  2. Врезка в водопровод.
  3. Установка клапанов избыточного давления по ходу воды.
  4. Установка расширительного резервуара.
  5. Наполнение водой и проверка герметичности соединений. Если за час простоя заполненная водой система не дала течей, то плотность соединений удовлетворительна.
  6. Включение оборудования в сеть, проверка работы.

14.1 Распространённые ошибки монтажа

Производитель ссылаясь на нормы СНИП требует при монтаже выполнять изоляцию на трубах ХВС/ГВС слоем – 20 мм и теплопроводностью – 0,030 Вт/м2. При этом изолируют и трубу, и все компоненты.

Страдают без изоляции и сети ХВС, являясь местом, где массово обирается конденсат, создающий антисанитарию. Еще одна распространённая ошибка — монтаж без расширительного бачка, особенно для баков объемами 200 л и более.

Перечень других нарушений:

  1. Электрический кабель проведен в высокотемпературной зоне или на острых металлических поверхностях.
  2. Нарушен порядок присоединения к водопроводу, указанного в схеме заводом – изготовителем.
  3. Нарушен вертикальный/горизонтальный уровень установки.
  4. Нет контура заземления обогревателя.
  5. Параметры электросети не соответствуют требованиям завода-изготовителя указанного в паспортных данных.

Перед запуском устройства необходимо внимательно осмотреть схему, любая, даже самая маленькая ошибка в установке может стать роковой во время его эксплуатации, поэтому каждый уважающий себя хозяин, должен знать, как правильно подключить бойлер.

Выводы и полезное видео по теме

Мы изложили основные варианты подключения электрического бойлера к бытовому газовому котлу, а чтобы лучше представить результат, посмотрите видеоролики по этой теме.

Простая схема и инструкции для подключения бойлера к котлу

А здесь можно рассмотреть уже смонтированную систему:

Таким образом, подключение бойлера к двухконтурному котлу сделает его использование более комфортным. Кроме того, бойлер способен обеспечить ГВС с одновременным использованием одноконтурного котла в системе отопления.

Обустраиваете новую систему отопления и горячего водоснабжения в своём доме и хотите посоветоваться с нашими экспертами или другими читателями по вопросам подключения бойлера к котлу? Вы знаете другие схемы или опробовали одну из предложенных на собственном опыте? Присоединяйтесь к обсуждению темы — блок обратной связи расположен ниже.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
