Тепловые насосы для отопления дома: виды и принцип работы

Схема теплового насоса

Работоспособность большинства тепловых насосов базируется на тепле грунта, в котором на протяжении года температура практически не колеблется (в пределах 7-10 градусов). Тепло перемещается между тремя контурами:

1. Контур отопления
2. Тепловой насос
3. Рассольный (он же земляной) контур

Классический принцип работы тепловых насосов в отопительной системе состоит из следующих элементов:

1. Теплообменник, отдающий внутреннему контуру тепло, забираемое у земли
2. Сжимающее устройство
3. Второе теплообменное устройство, передающее отопительной системе энергию, получаемую во внутреннем контуре
4. Механизм, понижающий давление в системе (дросселе)
5. Рассольный контур
6. Земляной зонд
7. Отопительный контур

Труба, которая выполняет роль первичного контура, помещается в колодец или закапывается непосредственно в землю. По ней перемещается незамерзающий жидкий теплоноситель, температура которого повышается до аналогичной характеристики земли (около +8 градусов) и поступает во второй контур.

Вторичный контур забирает тепло у жидкости. Циркулирующий внутри фреон начинает закипать и преобразовываться в газ, который направляется в компрессор. Поршень сжимает его до 24-28 атм, благодаря чему происходит увеличение температуры до +70-80 градусов.

На данном рабочем этапе происходит концентрирование энергии в один небольшой сгусток. Благодаря этому увеличивается температура.

Разогретый газ поступает в третий контур, который представлен системами горячего водоснабжения или даже отопления дома. При передаче тепла возможны потери до 10-15 градусов, но они оказываются не существенны.

Когда фреон остывает, происходит уменьшение давления, и он вновь превращается в жидкое состояние. При температуре 2-3 градуса он поступает обратно во второй контур. Цикл повторяется снова и снова.

Открытые и закрытые контуры

Также тепловые насосы подразделяются еще на две категории – открытого и закрытого цикла. Агрегаты открытого цикла забирают воду из скважин, озер и рек напрямую, отправляют ее в испаритель, где она отдает свою энергию. Охлажденная вода отправляется туда же, откуда была забрана, но сброс осуществляется на некотором удалении, чтобы не снижать эффективность. Такие системы отличаются простотой в монтаже, но меньшей эффективностью. Зато они позволяют обеспечить подачу в дом чистой воды (актуально для скважин).

Что касается тепловых насосов закрытого цикла, то они забирают тепло посредством водяного коллектора-теплообменника – он прокладывается в толще грунта или воды. Здесь вода меняет свою температуру и отправляется в испаритель, где она заставит испаряться хладагент. Такие системы отличаются сложностью в монтаже и дороговизной, но именно они позволяют добиться предельно эффективного преобразования тепла в указанном в начале статьи соотношении – до 80% из окружающей среды.

Особенности подключения

При подключении прибора желательно учитывать ряд рекомендаций. Соблюдение несложных правил увеличит срок службы системы, она должна работать более эффективно.

Лучше, когда поток, создаваемый насосом, ориентирован горизонтально. При вертикальной направленности эффективность падает на 30%.

Как уже говорилось, ротор мотора располагается горизонтально.

В противном случае возможен перегрев и преждевременный выход из строя. Соблюдение этого условия обязательно!

Устройство лучше ставить на обратной магистрали — для снижения тепловой напряжённости.

Кроме того, перед ним стоит установить грязевой фильтр — ротор чувствителен к наличию примесей окалины, песка, накипи.

Важно! При монтаже предусматривают обводную магистраль — байпас с обязательным перекрывающим шаровым краном или автоматическим клапаном. Это позволит менять оборудование, не нарушая работы системы

На входе и выходе устройства также ставят отсекающие шаровые краны на случай ремонта или профилактики. Их можно заменить на один кран или автоматический шаровой клапан.

Питающую магистраль лучше подключать до насоса — его место между нею и котлом.

Насосное оборудование

Бытовые насосы и их виды

Уже более двух тысяч лет человечество использует насосное оборудование. За это время оно постоянно усовершенствовалось и приобрело множество модификаций, из которых можно выделить две основные группы:

• погружные;
• поверхностные.

Насосами откачивают воду из скважин, недр земли, колодцев, выгребных ям, увеличивают в гидравлических системах давление воды. Бытовые насосы могут быть с электрическим источником питания, с двигателем внутреннего сгорания или ручными.

Насосы в системах отопления

Самое главное достижение в использовании насосного оборудования – это возможность полностью исключить необходимость использования твёрдого топлива, газа и других покупаемых источников теплоты. В Европе владельцы своих домов стремятся к обустройству системы отопления, работающей за счёт природной энергии посредством тепловых насосов. Для отечественного рынка установка таких систем — новинка. Тепловые насосы могут быть частью интегрированных систем, обогревающих и охлаждающих помещения. Модифицируются ТН (тепловых насосов) в зависимости от источника энергии (вода, земля, воздух).

Устройство теплового насоса

Теплонасос – это холодильник, который переносит тепло изнутри наружу.

Такая система включает:

• тепловой насос;
• оборудование забора (геотермальные зонды, коллекторы);
• систему распределения тепла (радиаторы, тёплый пол, стены).

Тепловой насос состоит из:

• испарителя;
• конденсатора;
• расширительного клапана (расширительного вентиля, понижающего давление за счёт разжижения газа);
• компрессора (который сжижает газ и повышает давление).

Принцип действия

Общая модель показывает принцип работы системы. Чтобы проще понять весь процесс, будем исходить от простого к сложному. Сначала представим замкнутый контур с газом, приводимым в движение компрессором. Добавив расширительный клапан, в системе будет образовано две области: с повышенным и пониженным давлением. Будучи сжимаемым, газ нагревается, а при снижении давления – охлаждается. Причём наиболее высокая температура газа отмечается сразу при выходе из компрессора, а самая низкая температура газа в системе – в точке выхода из расширительного клапана. Добавив в систему два теплообменника, с одной стороны нагретый газ через теплообменник-конденсатор будет часть тепла отдавать потребителю, с другой – уже охлаждённый посредством теплообменника-испарителя будет поглощать тепло от внешнего источника. Эта модель обладает функциями теплового насоса.

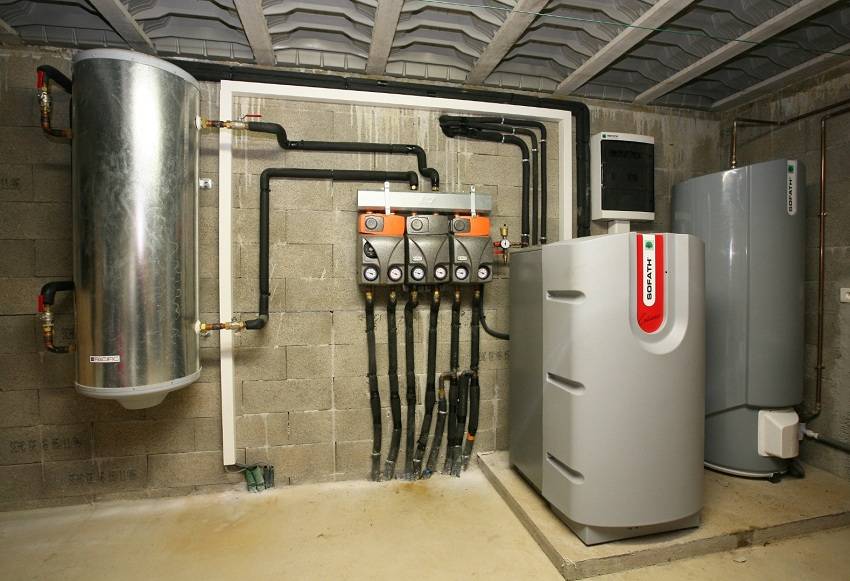

Полноценный вид ТН представляет собой после подключения к источнику низкотемпературного тепла (геотермальным зондам) и системе отопления (радиаторам, тёплым полам и стенам).

В промежуточном контуре циркулирует охлаждающая жидкость (хладагент), температура кипения которого чуть выше -5 °С. В одной части цикла он представляет собой жидкость, а в другой – газ.

Обычно используется фреон. Первоначально он находится в жидком состоянии. По мере нагревания его температура поднимается. Нагреваясь, фреон превращается в газ с температурой около пяти градусов.

Далее по цепи газ поступает в компрессор, сжимающий его. В результате на выходе выделяется максимально возможное для установки количество тепла (от +35 до +60-65°С). После горячий газ поступает в конденсатор, где происходит передача тепла от теплоносителя контурам системы обогрева помещения.

Отдав большую часть тепловой энергии, газообразный фреон поступает в расширительный клапан. Проходя через этот вентиль, резко падает давление и температура, значения которых в точке выхода из клапана имеют наименьшие значения в цикле.

Затем движение повторяет круг.

Преимущества тепловых насосов

К преимуществам систем обогрева с тепловыми насосами относят такие:

1. Экономическая эффективность. При затратах 1 кВт электрической энергии можно получить 3-4 кВт тепловой. Это усредненные показатели, т.к. коэффициент преобразования тепла зависит от типа оборудования и особенностей конструкции.
2. Экологическая безопасность. При работе тепловой установки в окружающую среду не попадают продукты сгорания или другие потенциально опасные вещества. Оборудование озонобезопасно. Его применение позволяет получить тепло без малейшего вреда для экологии.
3. Универсальность применения. При установке систем отопления, работающих от традиционных источников энергии, владелец дома попадает в зависимость от монополистов. Солнечные батареи и ветрогенераторы не всегда рентабельны. Зато тепловые насосы можно устанавливать где угодно. Главное – правильно выбрать тип системы.
4. Многофункциональность. В холодное время года установки отапливают дом, а в летнюю жару способны работать в режиме кондиционеров. Оборудование применяют в системах ГВС, подключают к контурам теплых полов.
5. Безопасность эксплуатации. Теплонасосам не требуется топливо, при их работе не выделяются токсичные вещества, а предельная температура узлов оборудования не превышает 90 градусов. Эти отопительные системы не опаснее холодильников.

Идеальных приборов не существует. Тепловые насосы надежны, долговечны и безопасны, но их стоимость напрямую зависит от мощности.

Качественное оборудование для полноценного обогрева и горячего водоснабжения дома 80 м.кв. обойдется примерно в 8000-10000 евро. Самоделки маломощны, их можно использовать для отопления отдельных комнат или подсобных помещений.

Эффективность установки зависит от теплопотерь дома. Оборудование имеет смысл устанавливать только в тех зданиях, где обеспечен высокий уровень изоляции, а показатели теплопотерь не выше 100 Вт/м.кв.

Оборудование надежно и редко ломается

Если оно самодельное, то важно подобрать качественный компрессор, лучше всего – от холодильника или кондиционера проверенной марки

Виды насосов

Имеются различные виды тепловых насосов, но все они основаны на использовании принципа получения тепла или холода методом разделения тепловой энергии и ее переноса. Лишь один ТН Френетта отличается. Кавитационный способ получения тепловой энергии при помощи гидродинамического генератора является разновидностью теплового насоса.

Тепловая энергия, которая расходуется на отопление здания, является следствием преобразования энергии, осуществляемого при помощи теплового насоса. Причем получают тепло без сжигания топлива, а при помощи охлаждения наружной среды и выделения тепловой энергии внутри помещения, то есть в этом случае закон сохранения энергии соблюдается: сколько тепловой энергии забирается из внешней среды, столько же и выделяется внутри здания. Большинство таких устройств бытового назначения используют тепло солнца, которое накапливается поверхностью земли, водой или воздухом.

Поэтому по типу первого контура все конструкции можно разделить на воздушные, грунтовые и водяные.

По виду теплоносителя (В — вода, Г — грунт) в контурах насосы можно разделить на восемь типов:

• В—В;
• Г—В;
• Г—воздух;
• воздух—В;
• воздух—воздух;
• В—воздух;
• хладагент—В;
• хладагент—воздух.

Они могут использовать также тепло выпускаемого воздуха, подогревая приточный, то есть работать в режиме рекуперации.

Воздух-воздух

По принципу работы тепловой насос напоминает тот, что применяется в кондиционере в режиме обогрева, но имеет единственное отличие. ТН настроен на отопление, а кондиционер на снижение температуры в комнате.

Принцип действия установки В—В заключается в следующем: воздух даже при низких температурах имеет некоторое количество энергии. Только при абсолютном нуле тепловая энергия отсутствует. Большинство ТН способны получать тепло при температуре –15 °С. В настоящее время некоторые производители выпускают станции, сохраняющие отбор тепла при –30 °С. Забор тепла происходит при помощи испарения фреона, который циркулирует по внутреннему контуру. Для этой цели используется испаритель, в котором хладагент преобразовывается из жидкого состояния в газообразное. При этом поглощается тепло.

Следующим блоком, который расположен в системе теплоснабжения В—В, является компрессор, который фреон из газообразного состояния превращает в жидкое. При этом выделяется тепло. Эффективность установки В—В напрямую зависит от температуры окружающей среды. Чем она ниже, тем и производительность станции меньше.

Воздух-вода

ТН типа воздух-вода является наиболее универсальной моделью. Она весьма эффективна в теплое время года, но в холодное время года производительность существенно падает.
Простой монтаж является преимуществом системы. Подходящее оборудование монтируется в любом месте. Тепло, которое удаляется из помещения в виде газа либо дыма, может повторно использовать.

Водяной ТН берет тепло из грунтовых вод, которые прокачиваются через испаритель. Подобный насос отличается неплохой эффективностью и повышенной стабильностью: эффективность — это результат значительной теплоотдачи воды.

Разумеется, для использования установки такого типа, нужно чтобы грунтовые воды на территории имелись в достаточном количестве. Желательно, чтобы вода находилась не глубже 30 метров.

Вода-вода

При такой системе во внутреннем контуре циркулирует легко испаряющаяся жидкость, например, фреон. В качестве контура внутри помещения могут быть водяные трубы, регистры или батареи, заполненные водой.

В качестве внешнего контура может выступать любой водоем, с достаточно большим количеством воды. Это может быть река, озеро или пруд. В этом случае теплоноситель забирает тепло с внешнего контура и отдает его контуру внутреннему.

Геотермальный

В качестве источника тепла у ТН используется запасенная тепловая энергия земли. Такие насосы считаются самыми эффективными, потому что температура грунта остается постоянной в течение всего года.

Эти системы подразделяются на горизонтальные и вертикальные. Но для такого метода нужно довольно большая площадь под горизонтальные трубы, а для вертикальных систем необходимо выполнить значительные земляные работы.

Цены на разные виды тепловых насосов

тепловой насос

Выбор типа теплового насоса

Основным показателем этой системы обогрева является мощность. От мощности в первую очередь будут зависеть и финансовые затраты на покупку оборудования и выбор того либо иного источника низкотемпературного тепла. Чем выше мощность тепловой насосной системы, тем больше стоимость комплектующих элементов.

В первую очередь имеется в виду мощность компрессора, глубина скважин для геотермических зондов, либо площадь для размещения горизонтального коллектора. Правильные термодинамические расчеты являются своеобразной гарантией того, что система будет эффективно работать.

При наличии рядом с личным участком водоема наиболее рентабельным и производительным выбором станет тепловой насос вода-вода

Для начала следует изучить участок, который планируется для монтажа насоса. Идеальным условием будет наличие на этом участке водоема. Использование варианта типа вода-вода значительно сократит объем земляных работ.

Использование тепла земли напротив предполагает большое количество работ, связанных с выемкой грунта. Системы, которые в качестве низкопотенциального тепла используют водную среду, считаются наиболее эффективными.

Устройство теплового насоса, извлекающего тепловую энергию из грунта, предполагает проведение внушительного количества земляных работ. Закладывается коллектор ниже уровня сезонного промерзания

Использовать тепловую энергию грунта можно двумя способами. Первый предполагает бурение скважин диаметром 100-168 мм. Глубина таких скважин, в зависимости от параметров системы, может достигать 100 м и более.

В эти скважины помещают специальные зонды. При втором способе используется коллектор из труб. Такой коллектор размещается под землей в горизонтальной плоскости. Для этого варианта необходимо достаточно большая площадь.

Для укладки коллектора идеальными считаются участки с влажным грунтом. Естественно, бурение скважин обойдется дороже, нежели горизонтальное расположение коллектора. Однако не на каждом участке есть свободные площади. На один кВт мощности теплового насоса нужно от 30 до 50м² площади.

Сооружение для забора тепловой энергии одной глубокой скважиной может оказаться немногим дешевле рытья котлована

Но веский плюс заключается в существенной экономии места, что важно для владельцев небольших участков. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах

В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах.

Отбор тепловой энергии в таких системах путем перекачивания грунтовой воды по замкнутому контуру, части которого расположены в скважинах. Такая система нуждается в установке фильтра и периодической чистке теплообменника.

Самая простая и дешевая схема теплового насоса основана на извлечении тепловой энергии из воздуха. Некогда она стала базой для устройства холодильников, позже согласно ее принципам разработаны были кондиционеры.

Самая простая тепловая насосная система получает энергию из воздушной массы. Летом она участвует в отоплении, зимой в кондиционировании. Минус системы в том, что в самостоятельном исполнении агрегат с недостаточной мощностью

Эффективность различных типов данного оборудования не одинакова. Наименьшими показателями обладают насосы, использующие воздушную среду. К тому же эти показатели напрямую зависят от погодных условий.

Грунтовые разновидности тепловых насосов имеют стабильные показатели. Коэффициент эффективности данных систем варьируется в пределах 2,8 -3,3. Наибольшей эффективность обладают системы вода-вода. Это связано, в первую очередь, со стабильностью температуры источника.

Надо заметить, что чем глубже расположен в водоеме коллектор насоса, тем стабильнее будет температура. Для получения мощности системы в 10КВт, необходимо около 300 метров трубопровода.

Основным параметром, характеризующим эффективность работы теплового насоса, считается его коэффициент преобразования. Чем выше коэффициент преобразования, тем эффективнее считается тепловой насос.

Коэффициент преобразования теплового насоса выражается через отношение показателей теплового потока и электрической мощности, затраченной на работу компрессора

Преимущества

• Экономия электричества. Водяной тепловой насос достаточно экономичное устройство. Ему не требуется столько электроэнергии, как многим бытовым электроприборам. Среднестатистическая модель имеет такой показатель КПД – 1 КВт потребляемого электричества на 5 КВт тепловой энергии.
• Установка в любом месте. Отопительная система, в основе которой лежит водяной тепловой насос, устанавливается практически в любом регионе. Монтаж оборудования особо актуален там, где нет газовой магистрали, и существуют сложности с поставкой твердотопливных материалов. Особенностью теплового насоса является то, что он может работать на дизельном генераторе, и обойтись без электричества вполне возможно.
• Автоматизация. Система работает полностью в автоматическом режиме. Вам не нужно следить за уровнем воды или другими показателями. Все современные модели оснащены блоком управления и защитной автоматикой. Остается лишь выбрать желаемую мощность работы и подобрать оптимальную температуру.
• Экологичность и безопасность эксплуатации. Система, где имеется водяной тепловой насос, полностью безопасна для окружающей среды и здоровья людей. Каких-либо вредных выбросов или газов устройство не производит. Оборудование не взрывоопасно, не перегревается и не содержит горючих веществ.
• Функция охлаждения. Если вы купите водяной тепловой насос, имеющий систему реверса, то в летнее время года устройство способно выполнять функцию кондиционера и значительно понизить температуру в помещении.
• Долговечность и простота в обслуживании. Водяной тепловой насос не прихотлив в обслуживании и при стабильной работе способен прослужить долгие годы. Может потребоваться лишь замена расходных материалов и периодическая профилактика.

Тепловой насос «вода — вода»

Одной из разновидностей геотермального источника тепла могут быть подземные воды. Они имеют постоянную температуру (от +7 С и выше), и в значительном количестве залегают на различных глубинах на территории РБ. По технологии, подземные воды поднимаются центробежным насосом из скважины и поступают на станцию тепломассообмена, где передают энергию антифризу нижнего контура теплового насоса. Эффективность работы данной системы зависит от уровня залегания грунтовых вод (в зависимости от глубины подъема, требуется определенная мощность помпы), расстояния от заборной скважины до станции обмена. Эта технология имеет один из самых высоких показателей COP, однако имеет ряд особенностей, ограничивающих ее применение.

Среди них:

• Отсутствие подземных вод, либо низкий уровень их залегания;
• Отсутствие постоянного дебета скважины, понижение статического и динамического уровней;
• Необходимость учитывать солевой состав и загрязненность (при не надлежащем качестве воды, происходит засорение теплообменника, снижаются показатели производительности)
• Необходимость устройства дренажного колодца для сброса значительных объемов отработавшей воды (от 2200 л/ч и более)

Как показывает практика, установка таких систем целесообразна, если в непосредственной близости имеется водоем или река. Отработавшую воду, также можно использовать в хозяйственных и промышленных целях, например, для полива, или организации искусственных водоемов.

Что качается качества заборной воды то, например, немецкий производитель альтернативных отопительных систем Stiebel Eltron рекомендует следующие параметры: общая доля железа и магния не более 0,5 мг/л, содержание хлоридов менее 300 мг/л, отсутствие осаждаемых веществ. При превышении этих параметров необходимо установка дополнительной системы очистки — станции подготовки и обессоливания, что повышает материалоемкость проекта.

ООО «Нова Грос» — Авторизованная монтажная организация Stiebel Eltron

Связаться с нами

Связаться с нами

Особенности монтажа ТН системы воздух-воздух

Монтаж ТН воздух-воздух чем-то напоминает установку сплит-системы. В устройстве присутствует два блока – внешний и внутренний, соединенных между собой контуром, по которому циркулирует хладагент.

Наружный или внешний блок теплового насоса, монтируется на улице. Некоторые модели устанавливаются в специальный защитный кожух. Станция настолько легкая, что ее монтаж допускается даже на кровле здания. Рекомендуется, чтобы ТН воздух-воздух устанавливался приблизительно в 2-3 м от входа в жилые помещения.

Внутренний блок размещают таким образом, чтобы потоки нагретого воздуха, максимально эффективно распространялись по помещению. Допускается настенная и потолочная установка.

Централизованное воздушное отопление дома с помощью теплового насоса воздух-воздух, при постоянном проживании, требует использования системы принудительного нагнетания воздуха. Протяженность воздушных каналов и их расположение, тщательно просчитывается во время изготовления проектной документации.

Установка теплового насоса – это сложный технологический процесс, поэтому, выполнение работ выполняют специализированные монтажные бригады, имеющие соответствующую лицензию.

Преимущества и недостатки ТН воздух-воздух

Отзывы реальных владельцев о тепловых насосах системы воздух-воздух, помогают составить точную картину, относительно энергоэффективности использования альтернативных методов обогрева, а также получить представление о существующих преимуществах и недостатках.

Отопление дома ТН воздух-воздух имеет следующие плюсы:

Экономия средств – даже при значительных первоначальных затратах, теплонасос самоокупается уже через 3-6 лет эксплуатации. Так как оборудование рассчитано на 30-50 лет службы, выгоды очевидны. Затраты на электроэнергию, в течение всего отопительного сезона, в 3-5 раз меньше чем у электрокотла.

Полная независимость от традиционных видов топлива. Главное преимущество отопления ТН воздух-воздух заключается в производстве тепловой энергии, без использования газа, твердого и жидкого топлива, и т.д. При условии установки солнечных панелей, можно отказаться и от внешнего электричества.

Экологичность – во время работы используют возобновляемые источники тепловой энергии, полностью отсутствуют вредные выбросы.

Конечно, у теплонасосов есть свои слабые стороны, которые время от времени пытаются исправить производители. К ним относятся:

Зависимость КПД от наружной температуры – производители постоянно совершенствуют системы. Современное оборудование способно работать при -15 -25°С. Эффективность при низких температурах заметно снижается, что ограничивает применение модулей для отопления помещений в условиях Севера.

Большие материальные затраты на приобретение и монтаж теплонасоса. Главный недостаток ТН воздух – воздух, по причине которого, станции не получили широкого распространения в отечественных условиях.

Перспективы использования ТН воздух-воздух достаточно оптимистичные. Сравнительно недавно, несколько крупных производителей объявили о разработке модулей, способных работать при отрицательной температуре до -32°С. Постоянно делается акцент на удешевлении продукции, чтобы сделать ее доступной для потребителей среднего класса, улучшается производительность (средние показатели СОР у современных моделей равны 5-8 единицам).

2 Основные виды

Получатели и поставщики теплоэнергии в тепловых насосах работают в паре. Именно на этом факте и основана общепринятая классификация агрегатов. В зависимости от источника энергии и теплоносителя теплонасосы делятся на такие типы:

• Воздух-воздух. Агрегат забирает тепловую энергию из окружающей среды, а затем отправляет ее по воздуху для обогрева помещения.
• Воздух-вода. Принцип действия аналогичен первому типу, но в качестве теплоносителя используется вода, циркулирующая в системе отопления.
• Вода-вода. Тепловая энергия забирается из водоема и передается жидкому теплоносителю.
• Геотермальный теплонасос. Агрегат в качестве источника энергии использует грунт.

Наиболее дорогими устройствами являются геотермальные, а самыми дешевыми – «воздух-воздух». Основным показателем, который должен учитываться при выборе агрегата, является коэффициент эффективности СОР. Он отражает зависимость между полученной и затраченной энергией. Например, у воздушных насосов показатель коэффициента СОР в среднем составляет 3. Это говорит о том, что затрачивая 1 кВт энергии на работу, в отапливаемое помещение передается 3 кВт тепла.

В этом они существенно уступают традиционным теплогенераторам. Именно поэтому производители рекомендуют подключать к низкотемпературным отопительным контурам, например, теплым полам.

Принцип работы теплового насоса воздух-воздух

Общий принцип работы ТН во многом напоминает тот, что используется в кондиционере, в режиме «обогрев помещения», с единственным отличием. Теплонасос «заточен» на отопление, а кондиционер на охлаждение комнат. Во время работы используется низкопотенциальная энергия воздуха. В результате расход электроэнергии сократился более чем в 3 раза.

Принцип действия тепловой насосной установки воздух-воздух, если не вдаваться в технические подробности, следующий:

• Воздух, даже при отрицательной температуре, сохраняет определенное количество тепловой энергии. Это происходит до тех пор, пока температурные показатели не достигнут абсолютного нуля. Большинство моделей ТН способны извлекать тепло при достижении температуры -15°С. Несколько известных производителей выпустило станции, сохраняющие работоспособность при -25°С и даже -32°С.
• Забор низкопотенциального тепла происходит благодаря испарению фреона, циркулирующего по внутреннему контуру ТН. Для этого используется испаритель – блок, в котором создаются оптимальные условия для преобразования хладагента из жидкого в газообразное состояние. При этом, согласно физическим законам, поглощается большое количество тепла.
• Следующим блоком, расположенным в системе теплоснабжения воздух-воздух, является компрессор. Именно сюда подается хладагент в газообразном состоянии. В камере нагнетается давление, что приводит к резкому и существенному нагреву фреона. Через форсунку, хладагент впрыскивается в конденсатор. Компрессор для теплового насоса имеет спиралевидное исполнение, что облегчает запуск при низких температурах.
• Во внутреннем блоке, располагающемся непосредственно в помещении, находится конденсатор, выполняющий одновременно функцию теплообменника. Газообразный разогретый фреон, целенаправленно конденсируется на стенках модуля, отдавая при этом тепловую энергию. ТН распределяет полученное тепло, подобным к сплит-системе образом. Допускается канальное распределение нагретого воздуха. Особенно практично такое решение при нагреве больших многоквартирных зданий, складских и промышленных помещений.

Принцип работы теплового насоса воздух-воздух и его эффективность напрямую связаны с температурой окружающей среды. Чем холоднее «за окном», тем ниже производительность станции. Работа теплового насоса воздух-воздух при температуре минус -25°С (в большинстве моделей) полностью прекращается. Чтобы компенсировать недостаток тепла, устанавливают резервный котел. Оптимально одновременное использование электрического тэна.

Тепловые насосы воздух-воздух состоят из двух блоков наружного и внутреннего размещения. Конструкция во многом напоминает сплит-систему и устанавливается подобным образом. Внутренний блок монтируется на стену или потолок. Настройки выставляются с помощью дистанционного управления.

Чем отличается ТН воздух-воздух от кондиционера

ТН воздух-воздух работает как кондиционер, но имеет существенные отличия, заключающиеся в особенностях конструкции и производительности

Хотя существует внешнее сходство, на самом деле, отличия, если обратить внимание на технически характеристики, существенны:

• Производительность – тепловой насос воздух-воздух для отопления дома, максимально эффективно работает на нагрев помещения. Некоторые модели способны охлаждать воздух. Во время кондиционирования помещения, энергоэффективность существенно уступает обычным кондиционерам.
• Экономичность – даже инверторные кондиционеры, во время работы тратят больше электроэнергии, чем требует отопление тепловым насосом типа воздух – воздух. При переходе в режим обогрева, затраты электричества еще больше увеличиваются. У ТН коэффициент энергоэффективности определяется согласно СОР. Средние показатели станций равняются 3-5 единицам. Затраты электричества в таком случае составляют 1 кВт на каждые 3-5 кВт полученного тепла.
• Сфера применения – кондиционеры используют для вентиляции и дополнительного обогрева помещения, при условии, что температура окружающей среды не будет меньше +5°С. Тепловые насосы воздух-воздух, применяются в качестве основного источника отопления в течение всего года в средних широтах. При определенной модификации, могут использоваться для охлаждения комнат.

Мировой опыт использования тепловых отопительных насосов системы воздух-воздух, убедительно доказал, что использование возобновляемых источников энергии не только возможно, но и экономически выгодно, несмотря на необходимость первичных капиталовложений.
