Применение и изготовление теплового насоса Френетта своими руками

Принцип работы и схема теплового насоса

Теплонасосы способны работают от натуральных источников энергии. Прибор выделяет тепло без дизельного или твердого топлива.

Сам насос не может выделить тепло, он просто переносит его в дом. На это требуется небольшое количество электричества. Достаточно иметь тепловой насос и внешний источник энергии для обогрева здания. Работает насос противоположно холодильнику. Тепло забирается снаружи и направляется в помещение.

Схема теплового насоса:

1. Компрессор – промежуточный элемент системы;
2. Испаритель – элемент передачи низкопотенциальной энергии;
3. Дроссельный клапан – по нему перемещается фреон в испаритель;
4. Конденсатор – в нем хладагент охлаждается и отдает свое тепло.

Сначала энергия выделяется из природных источников и попадает в испаритель. Дальше тепло передается фреону. В компрессоре хладагент поддается высокому давлению и его температура повышается. Дальше фреон направляется в конденсатор, где и происходит его отдача отопительной системе. Хладагент возвращается в испаритель, где процесс повторяется.

Сборка простого насоса из кондиционера

Современные кондиционеры могут выполнять функцию ТН воздух—воздух. Но их производительность падает вместе с температурой наружного воздуха.

Доработав кондиционер, можно получить действительно работающую модель насоса. Для этого можно собрать самодельный ТН своими руками по рабочим вариантам чертежей из кондиционера, который отбирает энергию не у наружного воздуха, а от проточной воды. В этом случае от кондиционера используется только компрессор.

Этапы работы:

1. К компрессору нужно сделать теплообменник. Медная трубка длиной 30 метров наматывается в форме змеевика на цилиндр. После чего эту конструкцию нужно поместить в стальную емкость, которая имеет патрубки для воды.
2. Компрессор необходимо присоединить к нижнему вводу теплообменника, а к верхнему подключить регулирующий клапан.
3. Заправить систему фреоном лучше всего поручить мастеру.
4. Дальше следует всю конструкцию проверить и произвести пробный пуск ТН.
5. После устранения недостатков система отключается от напряжения, все закрепляется, закрывается защитными кожухом и включается в работу.

Виды геотермальных установок

Принцип работы геотермального отопления дома мы рассмотрели, теперь разберемся, какие существуют разновидности тепловых установок. Они разливаются по виду используемых теплоносителей и среды, в которую погружены контуры.

Принцип работы, устройство и ремонт циркуляционного теплового насоса

Земля-вода

Этот тип насосов отбирает тепловую энергию у почвы и передает ее воде в отопительной системе дома. Для отбора тепла используются коллекторы или зонды.

Внешний контур для получения тепла из земли может быть размещен вертикально и горизонтально. В первом случае обеспечивается постоянная положительная температура на дне скважины, но чтобы ее пробурить, понадобится специальное оборудование. Для устройства вертикального теплообменника нужно бурить скважину диаметром 150 мм на глубину 50-200 м.

Во втором случае трубы контура укладываются горизонтально на 1 м глубже поверхности, поэтому котлованы можно вырыть собственноручно. Но из-за значительной протяженности контура горизонтальные контуры применяют только на больших придомовых участках.

Важно! Площадь горизонтального внешнего контура должна в три раза превышать отапливаемую площадь дома

Вода-вода

Обычно используют теплообменник, который уложен на дне водоема, расположенного на расстоянии не более 100 м от дома. Подойдут только естественные водоемы – пруды, озера. Для укладки труб в реку нужно получать разрешение. Главное требование – глубина водоема не может быть меньше 3-х метров.

Вместо водоема тепло воды можно получать из артезианской скважины. Добытая вода пропускается через тепловой насос. Однако откачанную воду нужно сбрасывать обратно в грунт, поэтому делают вторую скважину. Благодаря этому поддерживается постоянное давление в земном пласте.

Воздух-вода

Для работы оборудования понадобятся испарители и вентиляторы. Наибольшая эффективность работы достигается при температуре окружающего воздуха не ниже -15°С. Если температурные показатели опускаются ниже, теряется часть мощности.

Преимущество станций заключается в простоте монтажа. Не нужно рыть котлованы или бурить скважины. Всю конструкцию можно расположить на крыше дома. Оборудование работает бесшумно и может повторно использовать тепло, выходящее из помещений.

Назначение гидравлической стрелки и принцип работы в системе отопления

Принцип работы устройства

Тем, кто соприкасался с вопросами экономически выгодного отопления, название “тепловой насос” хорошо знакомо. Особенно в сочетании с терминами типа “земля-вода”, “вода-вода”, “вода-воздух” и т.п. Такой тепловой насос с устройством Френетта не имеет практически ничего общего, кроме разве что названия и конечного результата в виде тепловой энергии, которую в итоге используют для обогрева.

Тепловые насосы, работающие на принципе Карно, очень популярны и как экономически выгодный способ организации отопления, и как экологически безопасная система. Работа такого комплекса устройств связана с накоплением низкопотенциальной энергии, содержащейся в природных ресурсах (земле, воде, воздухе), и преобразованием ее в тепловую энергию с высоким потенциалом. Изобретение Евгения Френетта устроено и работает совершенно иначе.

Галерея изображений
Фото из
Генерирующую тепло систему, разработанную Е. Френеттом, нельзя безоговорочно отнести к классу тепловых насосов. По конструктивным и технологическим признакам это обогреватель

Агрегат не использует гео- или гелио-источники энергии в своей работе. Находящийся внутри него масляный теплоноситель разогревается от силы трения, создаваемой вращающимися металлическими дисками

Рабочий орган насоса — маслонаполненный цилиндр, внутри которого расположена ось вращения. Это стальной стержень, оснащенный установленными примерно через 6 см параллельными дисками

Центробежная сила выталкивает разогретый теплоноситель в присоединенный к прибору змеевик. Нагретое масло выходит из прибора в верхней точке соединения. Остывший теплоноситель возвращается обратно снизу

Внешний вид теплового насоса Френетта

Разогрев прибора во время работы

Основные конструктивные составляющие

Реальные размеры одной из моделей

Принцип действия этого прибора основан на использовании тепловой энергии, которая выделяется при трении. В основе конструкции — металлические поверхности, расположенные не вплотную друг к другу, а на некотором расстоянии. Пространство между ними заполняют жидкостью. Части устройства вращаются относительно друг друга с помощью электромотора, жидкость, находящаяся внутри корпуса и контактирующая с вращающимися элементами, разогревается.

Полученное тепло можно использовать для нагрева теплоносителя. Некоторые источники рекомендуют использовать эту жидкость непосредственно для отопительной системы. Чаще всего к самодельному насосу Френетта присоединяют обычный радиатор. В качестве жидкости для нагрева специалисты настоятельно рекомендуют использовать масло, а не воду.

В процессе работы насоса этот теплоноситель имеет свойство разогреваться очень сильно. Вода в таких условиях может просто закипеть. Горячий пар в замкнутом пространстве создает избыточное давление, а это обычно приводит к разрыву труб или корпуса. Использовать масло в такой ситуации намного безопаснее, поскольку его температура кипения значительно выше.

Для изготовления теплового насоса Френетта потребуется двигатель, радиатор, несколько труб, стальной дисковый затвор, стальные диски, металлический или пластиковый стержень, металлический цилиндр и гаечный набор (+)

Бытует мнение, что КПД такого теплогенератора превышает 100% и даже может составлять 1000%. С точки зрения физики и математики это не совсем корректное утверждение. КПД отражает потери энергии, затраченные не на обогрев, а собственно на работу прибора. Скорее феноменальные утверждения о невероятно высоком КПД насоса Френетта отражают его эффективность, которая действительно впечатляет.

Затраты электроэнергии на работу прибора ничтожны, а вот количество полученного в результате тепла весьма ощутимы. Нагрев теплоносителя до таких же температур с помощью ТЭНа, например, потребовал бы значительно большего количества электроэнергии, возможно, в десятки раз больше. Бытовой обогреватель при таком расходе электричества даже не нагрелся бы.

Почему же такими приборами не оборудованы все подряд жилые и промышленные помещения? Причины могут быть разными. Все же вода — более простой и удобный теплоноситель, чем масло. Она не нагревается до таких высоких температур, и устранить последствия протечек воды проще, чем убрать разлитое масло.

Еще одна причина может быть в том, что к моменту изобретения насоса Френетта централизованная система отопления уже существовала и успешно функционировала. Ее демонтаж для замены на теплогенераторы обошелся бы слишком дорого и доставил бы массу неудобств, поэтому такой вариант никто всерьез даже не рассматривал. Как говорится, лучшее — враг хорошего.

Принцип работы теплонасоса

Схема работы теплонасоса. (Для увеличения нажмите)

По принципу действия тепловые насосы напоминают обычные холодильники. Так, холодильное оборудование в процессе функционирования забирает тепло из камер и подает его наружу.

Здесь в работу вводятся радиаторы. Что касается насоса, то тепло он берет из земли или жидкости. На следующем этапе происходит обработка тепловой энергии и подача ее в систему отопления того или иного строения.

В работе теплонасоса особое место занимает холодильный агент, в качестве которого используют фреон или аммиак. Хладагент передвигается по внешнему и внутреннему контуру.

Здесь внешний контур отвечает за прием тепловой энергии из внешней среды, будь то земля, вода или атмосфера. После того как температура холодильного агента поднимается на несколько градусов, он начинает циркулировать по системе.

В первоначальном состоянии холодильный агент – это жидкость, но в результате действия на него испарителя он превращается в газ. После этого холодильный агент направляется в компрессор, где происходит его сжимание.

В результате этого возрастает его температура. Дальше газ направляется в конденсатор, где происходит обмен тепловой энергией с тепловым носителем отопительной системы. В результате охлаждения газ превращается в жидкость и возвращается на исходную точку.

Будьте внимательны: в процессе многочисленных циркуляций количество холодильного агента уменьшается, поэтому этот параметр нужно периодически контролировать.

Самостоятельное изготовление устройства

Обзор вариантов устройства насоса Френетта позволяет понять, что принципы его работы с той или иной долей эффективности могут быть использованы в конструкциях различного типа и вида. Основная идея остается прежней: узкое пространство между элементами из металла, заполненное маслом, и вращение с помощью электродвигателя.

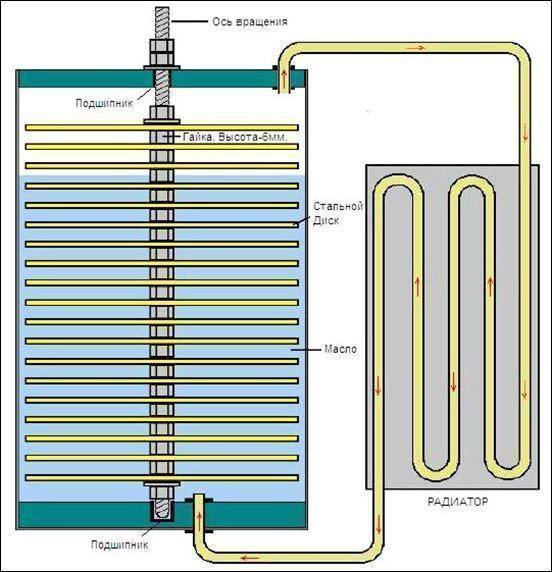

В домашних условиях чаще всего изготавливают насос Френетта, состоящий из ряда металлических пластин, разделенных узким просветом.

Чтобы изготовить такое устройство надо подготовить необходимые материалы:

полый цилиндр из металла;
набор одинаковых стальных дисков с отверстием по центру;
набор гаек высотой 6 мм;
стальной стержень с резьбой:
электродвигатель с удлиненным валом;
подшипник;
радиатор отопления;
соединительные трубы.

Размеры насоса могут быть больше или меньше. Но расстояние между дисками следует выдержать точно – 6 мм. В качестве разделителей используются стандартные гайки, а стальной стержень является центром конструкции.

Его толщина должна соответствовать диаметру гайки. Если стержня с резьбой под рукой не оказалось, ее придется просто нарезать.

Очевидно, что и отверстие в дисках должно быть таким, чтобы их можно было свободно надеть на осевой стержень. Наружный диаметр дисков должен быть меньше корпуса на несколько миллиметров. Если готовых элементов под рукой не оказалось, диски вырезают самостоятельно из листового металла или поручают эту работу токарю.

Цилиндрический корпус можно сделать из старой металлической емкости подходящей конфигурации или же сварить из металла. Подойдет и обрезок широкой металлической трубы.

К торцам цилиндра приваривают стенки. Корпус должен быть герметичным, чтобы масло не протекало. В верхнем и нижнем торце корпуса следует сделать дополнительные отверстия: для входа и выхода труб отопления, ведущих к радиатору.

Разумеется, все места соединения труб следует загерметизировать. Для резьбовых соединений используют специальные уплотнители: ФУМ-ленту, лен и т.п. Если решено использовать полипропиленовые трубы, понадобятся специальные фитинги и, возможно, паяльник для монтажа таких труб.

Для работы насоса Френетта высокопроизводительный электродвигатель не нужен. Подойдет устройство, снятое со старой или сломанной бытовой техники, например, с обычного вентилятора.

Главное назначение электродвигателя – вращать вал. Чрезмерно быстрое вращение может привести к некорректной работе устройства. Чем быстрее вращается конструкция, тем сильнее нагревается теплоноситель.

Чтобы стержень вращался свободно, нужен подходящий подшипник стандартных размеров. Когда все элементы подготовлены, можно начинать сборку устройства. Сначала на нижнюю часть внутри корпуса устанавливают центральную ось с подшипником. Затем на ось навинчивают разделительную гайку, затем надевают диск, снова – гайку, снова – диск и т.д.

Диски с гайками чередуют до тех пор, пока корпус не будет заполнен доверху. Еще на этапе подготовки можно сделать предварительные расчеты по количеству необходимых дисков и гаек.

Нужно к толщине гайки (6 мм) прибавить толщину диска. Высоту корпуса разделить на эту цифру. Полученное число даст сведения о нужном количестве пар “гайка+диск”. Последней устанавливают гайку.

После того, как корпус заполнен этими подвижными элементами, его заполняют жидким маслом. Тип масла значения не имеет, можно взять минеральное, хлопковое, рапсовое или любое другое масло, которое хорошо переносит нагрев и не застывает. После этого конструкцию накрывают верхней крышкой и аккуратно ее заваривают.

К этому моменту трубы радиатора уже обычно присоединены к крышкам. Для удобства во время дальнейшего монтажа и обслуживания устройства на трубах можно поставить два запорных крана. Теперь к валу двигателя нужно присоединить ось теплового насоса.

Систему включают в сеть, проверяют наличие протечек, оценивают характеристики работы устройства.

Если все сделано правильно, ось с дисками начнет раскручиваться, разогревая находящееся внутри устройства масло. Горячий теплоноситель станет перемещаться через верхнее отверстие по трубе в радиатор отопления. Остывшее масло будет возвращаться в корпус теплового насоса по нижней трубе для повторного нагрева.

Чтобы автоматизировать работу системы, можно использовать специальное реле с термодатчиком, который фиксирует нагрев корпуса теплового насоса и отключает двигатель или включает его по мере необходимости. Это позволит предотвратить перегрев системы, поломку электродвигателя и в целом увеличит ресурс работы устройства.

Эффективные модели

Техническое масло располагает высокой температурой кипения. В качестве проводника оно в разы эффективней воды, которая испаряется и выкипает. Существуют и водные модели насосов, однако из-за превращения воды в пар система подвергается предельным колебаниям давления. Из-за этого вся конструкция дополнительно укрепляется в районах узлов. По этой причине водная модификация насоса Френетта считается малоэффективной и дорогостоящей.

Актуальные модификации насоса:

1. С горизонтальным расположением цилиндров. Компактная модель, где роль цилиндра может играть обычный вал электродвигателя. Насос подает нагретое масло в радиатор отопления, за счет чего вы можете обогревать дом.
2. С использованием крыльчатки. Крыльчатка создает центробежную силу, за счет чего масло вбрасывается между двигающихся цилиндров. При этом сила трения увеличивается, а вместе с ней увеличивается и количество вырабатываемого тепла. Эту модель можно подключать к традиционным радиаторам отопления.
3. Заводская паровая установка. Единственная модификация, которую очень сложно сконструировать в домашних условиях. Здесь масло заменяется на воду, которая движется по системе со скоростью до 135 м/с. Для конструирования такой установки необходим мощный двигатель и насос, способный превратить воду в пар.

Принцип работы устройства

Тем, кто соприкасался с вопросами экономически выгодного отопления, название “тепловой насос” хорошо знакомо. Особенно в сочетании с терминами типа “земля-вода”, “вода-вода”, или “воздух-вода” и т.п.

Такой тепловой насос с устройством Френетта не имеет практически ничего общего. Кроме названия и конечного результата в виде тепловой энергии, которую в итоге используют для обогрева.

Тепловые насосы, работающие на принципе Карно, очень популярны и как экономически выгодный способ организации отопления, и как экологически безопасная система.

Работа такого комплекса устройств связана с накоплением низкопотенциальной энергии, содержащейся в природных ресурсах (земле, воде, воздухе), и преобразованием ее в тепловую энергию с высоким потенциалом.

Изобретение Евгения Френетта устроено и работает совершенно иначе.

Галерея изображенийФото из Генерирующую тепло систему, разработанную Е. Френеттом, нельзя безоговорочно отнести к классу тепловых насосов. По конструктивным и технологическим признакам это обогреватель Агрегат не использует гео- или гелио-источники энергии в своей работе. Находящийся внутри него масляный теплоноситель разогревается от силы трения, создаваемой вращающимися металлическими дисками Рабочий орган насоса — маслонаполненный цилиндр, внутри которого расположена ось вращения. Это стальной стержень, оснащенный установленными примерно через 6 см параллельными дисками Центробежная сила выталкивает разогретый теплоноситель в присоединенный к прибору змеевик. Нагретое масло выходит из прибора в верхней точке соединения. Остывший теплоноситель возвращается обратно снизу Внешний вид теплового насоса ФренеттаРазогрев прибора во время работыОсновные конструктивные составляющиеРеальные размеры одной из моделей

Принцип действия этого прибора основан на использовании тепловой энергии, которая выделяется при трении. В основе конструкции – металлические поверхности, расположенные не вплотную друг к другу, а на некотором расстоянии. Пространство между ними заполняют жидкостью.

Части устройства вращаются относительно друг друга с помощью электромотора, жидкость, находящаяся внутри корпуса и контактирующая с вращающимися элементами, разогревается.

Полученное тепло можно использовать для нагрева теплоносителя. Некоторые источники рекомендуют использовать эту жидкость непосредственно для отопительной системы. Чаще всего к самодельному насосу Френетта присоединяют обычный радиатор.

В качестве теплоносителя системы отопления специалисты настоятельно рекомендуют использовать масло, а не воду.

В процессе работы насоса эта жидкость имеет свойство разогреваться очень сильно. Вода в таких условиях может просто закипеть. Горячий пар в замкнутом пространстве создает избыточное давление, а это обычно приводит к разрыву труб или корпуса. Использовать масло в такой ситуации намного безопаснее, поскольку его температура кипения значительно выше.

Бытует мнение, что КПД такого теплогенератора превышает 100% и даже может составлять 1000%. С точки зрения физики и математики это не совсем корректное утверждение.

КПД отражает потери энергии, затраченные не на обогрев, а собственно на работу прибора. Скорее, феноменальные утверждения о невероятно высоком КПД насоса Френетта отражают его эффективность, которая действительно впечатляет. Затраты электроэнергии на работу прибора ничтожны, а вот количество полученного в результате тепла весьма ощутимы.

Нагрев теплоносителя до таких же температур с помощью ТЭНа для отопления, например, потребовал бы значительно большего количества электроэнергии, возможно, в десятки раз больше. Бытовой обогреватель при таком расходе электричества даже не нагрелся бы.

Почему же такими приборами не оборудованы все подряд жилые и промышленные помещения? Причины могут быть разными.

Во-первых, вода – более простой и удобный теплоноситель, чем масло. Она не нагревается до таких высоких температур, и устранить последствия протечек воды проще, чем убрать разлитое масло.

Во-вторых, к моменту изобретения насоса Френетта централизованная система отопления уже существовала и успешно функционировала. Ее демонтаж для замены на теплогенераторы обошелся бы слишком дорого и доставил бы массу неудобств, поэтому такой вариант никто всерьез даже не рассматривал. Как говорится, лучшее – враг хорошего.

Вариации на «Френеттовскую» тему

И сам изобретатель, и его последователи за прошедшие годы неоднократно улучшали тепловой насос френетта. Интересна модель, в которой барабан размещен горизонтально, а по центру системы расположен вал, часть которого размещена снаружи. Такая конструкция должна быть выполнена очень тщательно, чтобы не допустить просачивания жидкости в местах соединения корпуса с валом.

В этой модели теплового насоса Френетта движущийся вал выведен наружу, а ось вращения перемещена из вертикального положения в горизонтальное

В этом случае вентилятор отсутствует, а теплоноситель из теплового насоса поступает в теплообменник, роль которого может выполнить обычный радиатор отопления или даже система центрального отопления дома.

В этой модели насоса Френетта используются одновременно два барабана, а теплоноситель перемещается по замкнутой системе через теплообменник или радиатор

Позднее был разработан проект теплового насоса Френетта, в котором для разогрева теплоносителя использовалось два барабана. Система была дополнена крыльчаткой. Под воздействием центробежных сил разогретое масло выбрасывалось из отверстий этой крыльчатки. В результате жидкость попадала в небольшой зазор между ротором и корпусом устройства, что позволяло использовать такой насос с очень высокой эффективностью.

Использование высокопрочной крыльчатки в тепловом насосе Френетта позволяет улучшить производительность устройства. Теплоноситель выходит через узкие отверстия, расположенные по краям

Наиболее оригинальным вариантом можно считать версию хабаровских ученых Назыровой Натальи Ивановны, Сярг Александра Васильевича и Леонова Михаила Павловича. Рабочая часть этого устройства внешне напоминает гриб. В качестве рабочей жидкости используется вода, которая достигает кипения и превращается в очень горячий пар. Под действием реактивной силы пара вода движется по каналам устройства со скоростью 135 м/мин, что позволяет обходиться без внешнего источника питания.

Примерная схема универсальной генерирующей установки, разработанной в Хабаровске: 1 — емкость; 2 — входной патрубок; 3 — выходной патрубок; 4 — водонагреватель; 5 — подшипниковый вал

Разобравшись в принципах устройства насоса Френетта, любой изобретатель может внести в его конструкцию собственные коррективы, чтобы улучшить работу прибора или упростить его монтаж.

Варианты конструкции насоса Френетта

Евгений Френетт не только изобрел устройство, названное его именем, но и неоднократно его усовершенствовал, придумывая все новые, более эффективные варианты прибора.

В самом первом насосе, который изобретатель запатентовал в 1977 году, были использованы только два цилиндра:

• наружный – полый цилиндр больше диаметром и находится в статичном состоянии
• внутренний – диаметр емкости немного меньше, чем размеры полости наружного цилиндра.

В получившееся узкое пространство между стенками двух цилиндров изобретатель залил жидкое масло. Разумеется, та часть конструкции, в которой находился этот жидкий теплоноситель, была тщательно заделана, чтобы не допустить протечек масла.

Это схема самого первого варианта теплового насоса Френетта. Вращающийся вал расположен горизонтально, теплоноситель помещен в узкое пространство между двумя рабочими цилиндрами (+)

Внутренний цилиндр соединяют с валом электродвигателя таким образом, чтобы обеспечить его быстрое вращение относительно неподвижного большого цилиндра. На противоположном торце конструкции был помещен вентилятор с крыльчаткой.

Во время работы масло разогревалось и передавало тепло воздуху, окружающему устройство. Вентилятор позволял быстро распространить теплый воздух по всему объему помещения.

Поскольку нагревалась эта конструкция довольно сильно, ради удобного и безопасного использования конструкция была спрятана в защитный корпус. Разумеется, в корпусе были сделаны отверстия для циркуляции воздуха.

Полезным дополнением к конструкции стал термостат, с помощью которого работу насоса Френетта можно было автоматизировать до некоторой степени.

Центральная ось в такой модели теплового насоса расположена вертикально. Двигатель находится внизу, затем установлены вложенные друг в друга цилиндры, а сверху находится вентилятор. Позднее появилась модель с горизонтальным расположением центральной оси.

Модель теплового насоса Френетта с горизонтально ориентированным вращающимся валом была использована вместе с радиатором отопления, внутри которого циркулировало нагретое масло (+)

Именно такое устройство впервые было использовано в сочетании не с вентилятором, а с радиатором отопления. Двигатель помещен сбоку, а вал ротора проходит через вращающийся барабан и выходит наружу.

В устройстве этого типа вентилятор отсутствует. Теплоноситель из насоса по трубам перемещается в радиатор. Подобным же образом нагретое масло можно вывести и на другой теплообменник или же прямо в трубы отопления.

Позднее конструкция теплового насоса френетта была существенно изменена. Вал ротора по-прежнему остался в горизонтальном положении, а вот внутренняя часть была сделана из двух вращающихся барабанов и помещенной между ними крыльчатки. В качестве теплоносителя здесь снова используется жидкое масло.

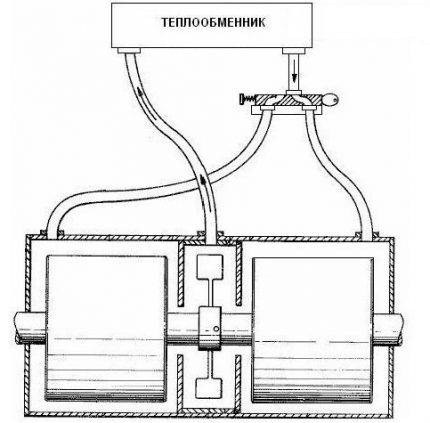

В этом варианте теплового насоса Френетта два цилидра вращаются рядом, они разделены крыльчаткой особой конструкции из очень прочного металла (+)

При вращении этой конструкции масло дополнительно нагревается, поскольку проходит через специальные отверстия, сделанные в крыльчатке, а затем проникает в узкую полость между стенками корпуса насоса и его ротором. Таким образом, эффективность насоса Френетта была существенно повышена.

По краям крыльчатки для теплового насоса Френетта сделаны небольшие отверстия. Теплоноситель быстро и эффективно нагревается, проходя через них (+)

Однако стоит отметить, что для изготовления в домашних условиях этот тип насоса не слишком подходит. Для начала понадобится найти достоверные чертежи или рассчитать конструкцию самостоятельно, а это под силу только опытному инженеру.

Затем понадобится найти особую крыльчатку с отверстиями подходящего размера. Этот элемент теплового насоса работает при повышенных нагрузках, поэтому он должен быть выполнен из очень прочных материалов.

Самостоятельная сборка

Горизонтальная модель теплонасоса Френетта

Тепловой насос можно собрать своими руками.

Мы рассмотрим принцип сборки модифицированного типа агрегата, в котором вместо ротора используются стальные диски.

Чтобы изготовить такой насос самостоятельно, понадобится:

• цилиндр;
• диски из высококачественной стали, диаметр которых должен быть меньше, чем диаметр цилиндра;
• электродвигатель с длинным валом;
• силовой кабель;
• сальники и уплотнители;
• гайки;
• патрубки;
• элементы отопительной системы – радиаторы и трубы.

Имея под рукой такие материалы, можно приступать к непосредственной сборке агрегата:

1. Установить вал электродвигателя внутрь цилиндра. Узлы прокладываются сальниками и уплотнителями.
2. На вал устанавливаются стальные диски. При этом стоит учитывать, что КПД напрямую зависит от количества этих элементов и их расстояния до стенок цилиндра, то есть чем больше стальных дисков и чем дальше они размещены от стенок цилиндра, тем выше будет КПД насоса.
3. Каждый диск закрепляют на валу с помощью гаек.
4. Вверху устраиваются два отверстия. Через одно будет поддаваться теплоноситель, а через другое – масло из системы отопления.
5. К цилиндру подсоединяются все патрубки, а к электродвигателю силовой кабель. Перед тем как проверять функциональность насоса, в цилиндр нужно налить масло.
6. Проверить агрегат на наличие протечек.

Таким образом, осуществляется сборка самого простого теплового насоса Френетта. Обладая определенными навыками и знаниями, каждый сможет собрать насос для своего загородного дома.

Важный момент: перед тем, как использовать агрегат в отопительной системе или в теплых полах, стоит учесть его эффективность, которая напрямую зависит от КПД насоса.

Процесс сборки теплового насоса «Френетта» своими руками: чертежи

Сначала в корпусе для труб отопления проделываются два отверстия специально для труб отопления. Стержень с резьбой устанавливается по центру корпуса. На эту резьбу навинчивайте гайку, ставьте диск, потом навинчивайте следующую гайку и пр. И так монтаж дисков продолжается до полного заполнения корпуса.

Потом в систему заливается масло, к примеру, хлопковое. Корпус закрывается и фиксируется на стержень. К проделанным отверстиям подводите трубы радиатора. Электродвигатель присоединяете к центральному стержню, он гарантирует вращение. Прибор можно включить в сеть и проверить его работу.

Достоинства установки

Теплонасос Френетта можно подключить к системе теплых полов

Теплонасосы Френетта, по сравнению с другими агрегатами такого типа, пользуются особой популярностью. Установка широко используется в отопительных системах.

Также насос может подключаться к современным системам теплого пола.

Такое широкое использование теплового насоса объясняется тем, что он имеет много преимуществ, по сравнению с другими агрегатами.

К ним можно отнести:

• высокая продуктивность;
• экономичность;
• возможность функционировать в автоматическом режиме;
• многофункциональность насоса;
• легкая настройка под те или иные потребности;
• компактные размеры;
• бесшумная работа и многое другое.

Внесение новых модификаций в конструкцию насоса приводит к улучшению его технических характеристик.

Тепловые насосы Френетта широко используются в различных сферах. Чаще всего их устанавливают в загородных домах. Немаловажным преимуществом агрегата является то, что его можно собрать своими руками.

Как работает насос

Как работает обычный масляный электронагреватель? Он подключается к сети, потребляет 1кВт электроэнергии и выдает 1кВт тепла. Такой регулярный обогрев приводит к быстрому разорению.

Образно тепловой насос является тем же самым электронагревателем, но с более высоким КПД. Он расходует 1кВт электроэнергии и превращает его в 3-5кВт тепла. Это уникальность насоса: вы получаете 2-4кВт тепловой энергии бесплатно за счет природной энергии.

Соотношение затраченной и полученной энергии называется коэффициентом преобразования – СОР. Для разных типов тепловых насосов СОР отличается и зависит от:

• Температуры источника тепла – среды, из которой черпается энергия. Чем выше и стабильнее температура в течение года, тем выше КПД насоса
• Температуры теплоносителя в системе отопления. Тепловые насосы рассчитаны под низкотемпературную систему отопления – радиаторы большой площади, теплые полы, фанкойлы, которые работают при температуре подачи 35-50˚С. Если рабочая температура в системе отопления выше указанной, то КПД теплового насоса снижается.

О том, как и за счет чего происходит преобразования тепла, подробно рассматривается в статье принцип работы теплового насоса.
