Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант

Как осуществляется прокладка коммуникаций на частном участке?

Если речь идет о газификации частного (малоэтажного) дома, то описываемый процесс и применение ПВХ конструкций будет иметь собственную специфику. Стоит исходить из того, что все газотранспортные коммуникации, собранные на основе обсуждаемого материала и проходящие за пределами помещения (по улице) должны быть размещены под поверхностью грунта, таковы требования современных норм безопасности

Нельзя не понять, что это важное преимущество, ведь трубы, находясь под землей будут надежно ограждены от деструктивного влияния любой специфики, да и в случае взрыва (вариант нежелательный, но исключать его было бы беспечно) слой грунта выступит надежной защитой от поражения людей и имущества. При этом любой человек, оценивающий ситуацию с точки зрения логики осознаёт: для того, чтобы разместить пластиковые трубы для газа в частном доме под землей, зачастую потребуется повреждать участки транспортной инфраструктуры, что само по себе хлопотно и нежелательно. Какой из рассмотренных аспектов важнее — каждому человеку предстоит решать индивидуально

Какой из рассмотренных аспектов важнее — каждому человеку предстоит решать индивидуально.

Интересно отметить, что существуют армированные трубы алюминием и стекловолокном, как внутри так и снаружи. Отличаются такие изделия только теплоотдачей. Самые эффективные для отопления — трубы со стекловолокном. У них минимальная отдача тепла. О соединении таких материалов можно ознакомиться здесь.

Особенности использования разных видов газопроводных труб

Газопроводы высокого давления обустраиваются исключительно при помощи массивных труб. Если к магистрали предъявляются повышенные требования по прочности, потребуется использование стальных труб без швов. Следует приготовиться к тому, что сварка таких элементов является намного более сложной процедурой, чем пайка тонкостенных труб. С точки зрения оптимальности эксплуатационных качеств особенно выделяются медные трубы: они по многим параметрам предпочтительнее толстостенных стальных изделий. По надежности обе эти разновидности практически одинаковы, однако медь весит намного меньше. От массового использования в быту медных трубок удерживает их высокая стоимость.

Используя тонкостенные трубы, следует учесть их высокую теплопроводность, из-за чего на их поверхности нередко возникает конденсат. Для защиты от коррозии готовую газопроводную систему рекомендуется покрыть несколькими слоями масляной краски. Подземные газопроводы организовываются при помощи пластиковых труб, для которых характерна гибкость, эластичность и дешевизна. Чаще всего это изделия из полипропилена или полиэтилена. Например, полиэтиленовые трубы для газа отлично переносят подземные условия при газификации частных владений. Если требуется оснастить дачу газопроводом низкого давления, используются полиэтиленовые трубы черного цвета, имеющие соответствующую желтую маркировку. Полиэтиленовые трубы под высокое давления в качестве газопровода не используются.

Разводка газа внутри помещения проводится шлангами из вулканизированной резины, которые имеют текстильное армирование. Для высокого давления они не годятся: с их помощью обычно подключают газовые плиты к баллонам или газовым колонкам.

Применение гибких шлангов имеет следующие ограничения:

  • Если температура воздуха в данной местности превышает +45 градусов.
  • Если на территории возможна сейсмическая активность более 6 баллов.
  • При высоком давлении внутри газопроводной системы.
  • Если требуется оснастить газопроводом любое помещение, туннель или коллектор.

Все перечисленные ситуации являются запретными для использования трубы ПНД в качестве газопроводной. Безопаснее будет остановиться на стальной газопроводной трубе тонкостенного или бесшовного типа.

Нормы для газовых труб в квартире

Перед тем, как приступить к разработке плана по установке газопровода в квартире или доме, следует уточнить, при каких обстоятельствах он будет использоваться. Например, на кухне, как обязательное средство для работы газовой плиты, колонки или же в котельной для обеспечения дома теплом. К газопроводам в квартире предъявляются особые требования.

Подвод газа к колонке или плите производится с учетом некоторых требований

Соблюдение данных эксплуатационных и монтажных норм для газовых труб на кухне гарантирует безопасность и комфорт использования газопровода:

  1. Не допускается монтаж газовых труб в жилых комнатах, а также прокладка газопровода в шахтах вентиляции.
  2. Газовая тонкостенная труба не должна пересекаться с оконными и дверными проёмами.
  3. Запрещено прокладывать трубы в труднодоступных местах, например, за декоративной стенной обшивкой (за исключением конструкций, легко поддающихся демонтажу). К газовой системе всегда должен быть быстрый доступ на случай поломки.
  4. Расстояние трубы от пола не должно быть меньшим, чем 2 м.
  5. Длина гибких сегментов коммуникаций, если используется тонкостенная труба, не может превышать 3 м. Также важна плотность соединения фрагментов сети.
  6. Установка газовых коммуникаций возможна в помещениях с высотой потолков, составляющей не мене 2,2 м. Помещение должно быть хорошо вентилируемым.
  7. Вентиляция на кухне, если там прокладывается газопровод, не может быть смежной с комнатами и другими жилыми помещениями.
  8. Потолок и стены, находящиеся вблизи газовой системы, покрываются слоем невоспламеняющейся штукатурки. Если стена на кухне не оштукатурена, она изолируется от газовых коммуникаций (в особенности от газовой колонки) листом из металла толщиной от 3мм.

Следует позаботиться о надежном креплении газовых труб — хомутах с резиновой прокладкой

Некоторые правила касаются также установки труб для газовой колонки в квартире. Газовые колонки монтируются с вытяжной трубой – дымоотводом. Гибкая алюминиевая гофтротруба использоваться в качестве дымоотвода не может, монтаж вытяжных труб колонки осуществляется только с помощью стальных или оцинкованных изделий.

Монтаж тонкостенных газовых труб на кухне также имеет особенности:

  • перед началом работ следует убедиться, что основной газовый кран перекрыт;
  • если производится перенос газовой трубы в кухне, осуществляется продувка газопровода. Это позволяет избавиться от остатков газа в системе;
  • стоит позаботиться о креплении газовой трубы к стене. Крепление делается с помощью специальных хомутов и скоб. Какое именно крепление будет использоваться, зависит от диаметра труб и их протяженности;
  • если вблизи труб газопровода проходят электрические кабели, то расстояние между этими коммуникациями должно составлять не менее 25 см. А расстояние между газовой системой и электрическим распределительным щитом должно быть от 50 см;
  • нежелательно располагать вблизи планируемой газопроводной системы охладительное оборудование на кухне: холодильники, морозильные камеры. Наличие газовой трубы за холодильником может стать причиной перегревания его радиатора, и, как следствие, неисправности оборудования;
  • также не рекомендуется монтировать тонкостенные стальные газовые трубы слишком близко к нагревательным приборам и непосредственно к газовой плите, за стенкой газовой колонки;
  • газовые трубы на кухне не могут быть проложены по полу, под раковинами, вблизи посудомоечных машин. Замаскировать газовую трубу можно и другими, безопасными методами;
  • ремонтные работы желательно проводить без использования искусственного освещения, в постоянно проветриваемом помещении.

Производить монтаж газовых труб следует с соблюдением определенных правил

Указанные нормативы актуальны как для уже существующих газовых систем, так и для только устанавливаемых или подвергаемых переносу газовых труб.

№Требования безопасности при прокладке газопровода

Прокладка и функционирование газопровода сопрягается с большими рисками. Чтобы обеспечить полную безопасность, необходимо соблюдать ряд правил. Прежде, чем начинать работы по подключению частного дома к централизованному газопроводу, необходимо уведомить об этом местную газовую службу. Он должна сообщить о параметрах давления в газопроводе, к которому осуществляется подключение, и провести техническое согласование, после чего составляется проект работ.

В соответствующих СНиПах и правилах пожарной безопасности указано, как и где должны проходить трубы газопровода, чтобы обеспечить максимальную безопасность их эксплуатации.

Надземный газопровод используется на предприятиях, а также в тех случаях, когда почва имеет повышенную коррозионную активность. В этом случае руководствуются такими нормами:

  • высота трубы в месте скопления людей должна быть не менее 2,2 м, над проезжей частью – более 5 м;
  • в местах, где отсутствует движение людей и транспорта, допускается монтаж на высоте 0,35 м;
  • в местах пересечения с системами электроснабжения необходимо организовать электрозащиту.

При подземной прокладке газовых труб к дому необходимо придерживаться следующих правил:

  • глубина расположения труб зависит от глубины промерзания грунта, но, в любом случае, не ниже 0,8 м. На участках, где проводятся пахотные работы или обильное орошение, прокладывать трубы лучше на глубине не менее 1,2 м;
  • расстояние газопровода от дороги – не менее 3 м;
  • расстояние трубопровода низкого давления до стены дома – не менее 10 см, ввод в жилище осуществляется посредством гильзы.

Теперь самое интересное – нормы монтажа труб газопровода внутри квартир и домов:

  • в жилых помещениях газовые трубы располагаться не могут;
  • запрещен монтаж газовых труб в труднодоступных местах, их нельзя прятать за декоративной обшивкой. Исключения составляют те случаи, когда внешний декор можно легко убрать в случае необходимости, чтобы предоставить доступ ко всей трубе;
  • высота расположения газовой трубы от пола – не менее 200 см;
  • монтаж газовых труб возможен в помещениях с высотой потолка не менее 220 см и нормальной вентиляцией;
  • при нахождении газопровода на кухне вентиляция этого помещения не может быть смежной с жилыми комнатами;
  • газовая труба не должна перекрывать оконные и дверные проемы;
  • длина гибкого участка газопровода не должна быть более 300 см;
  • потолок над газопроводом должен быть отделан негорючей штукатуркой;
  • для монтажа газовой колонки необходима стальная или оцинкованная вытяжная труба, но ни в коем случае не гофрированная алюминиевая. Естественно, необходимо предусмотреть в конструкции колонки наличие предохранителя, который перекроет подачу газа, если пламя погаснет;
  • расстояние от тонкостенной металлической трубы до электрического кабеля должно быть не менее 25 см, до щитка – 50 см;
  • лучше исключить соседство газовых труб и охладительных приборов;
  • прокладка газовых труб в кухне по полу, под раковиной или около посудомоечной машины запрещена;
  • труба должна быть надежно закреплена на стене с помощью хомутов и скоб.

Что же касается диаметра труб, то при расчете необходимо использовать такие параметры, как длина газопровода, температура газа, допустимое падение давления, тепловую мощность оборудования и расход газа. Чтобы правильно рассчитать диаметр труб газопровода, необходимо воспользоваться сложными формулами – лучше доверить эту задачу проектировщикам. В сети есть онлайн-калькуляторы, которые смогут быстро рассчитать требуемый диаметр в зависимости от введенных данных. Также на помощь могут прийти специальные таблицы.

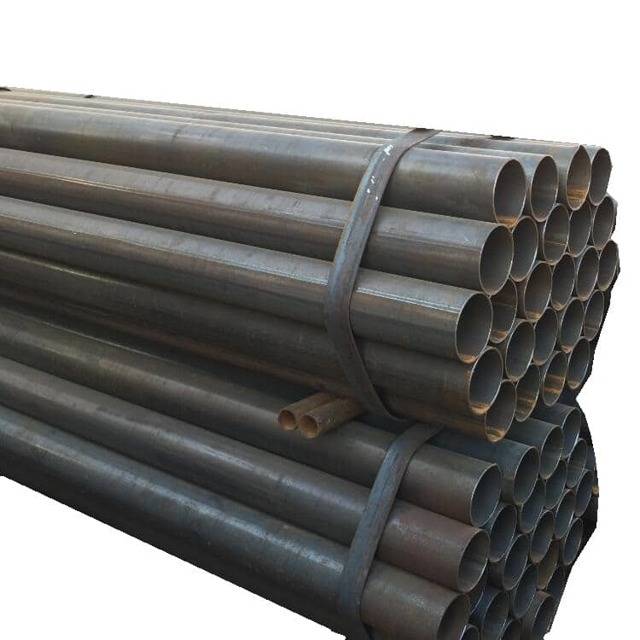

Труба бесшовная: описание и особенности

Бесшовная труба стальная относится к абсолютно цельным изделиям металлопроката – по всей своей длине не имеет никаких соединений. Сегодня на рынке в изобилии присутствует различная трубная продукция, но этот вид в определенных случаях остается незаменимым, что вынуждает предприятия сделать на него заказ и купить.

В зависимости от способа производства, это изделие проката бывает двух типов:

  • Горячедеформированным (ГОСТ 8732-78);
  • Холоднодеформированным (ГОСТ 8734-75).

Бесшовная труба бывает только круглая, искать другой формы не стоит – не выпускается.

Государственным стандартом продукция классифицируется по размерам. Сортамент включает:

  • Горячетянутые: диаметр сечения в диапазоне 25-550 мм, толщина стенки – 2,5-75 мм, немерной длины 4-12 м;
  • Холоднотянутые имеют параметры: диаметр 5-250 мм, толщина стенки – 0,3-24 мм, длина составляет 4,5-9 м.

В зависимости от толщины стенок трубы делятся на 4 группы, определяются отношением внешнего диаметра к толщине стенок:

  • особо тонкостенные – отношение более 40;
  • тонкостенные – 12,5-40;
  • толстостенные – 6-12,5;
  • особо толстостенные – менее 6.

Изделия с диаметром 20 мм и менее, исходя из толщины стенки могут распределяться по двум категориям: толщина стенки менее 1,5 мм – тонкостенные, менее 0,5 – особо тонкостенные.

В большинстве случаев бесшовные стальные трубы классифицируются по длине. Изготавливаются:

  • Мерными – только по согласованию с заказчиком;
  • Немерными;
  • Кратными определенной мерной длине.

Марка стали – еще один параметр по которому производится классификация бесшовных труб.

В нефтяной и химической отраслях, где к трубному металлопрокату предъявляются особые требования используют специальные изделия – крекинговые. В свою очередь они делятся на два типа:

  • Печные – служат нагревательным элементом в трубчатых печах;
  • Коммуникационные – происходит перекачка горячих нефтепродуктов.

Изготавливаются по ГОСТ 550-75, из стали марок: 10Г2, 12МХ, 15Х5, 15Х5М, 15Х5ВФ, 12Х8ВФ.

Благодаря технологии изготовления, высокому качеству материалов продукция:

  • без окисления выдерживает температурный режим более 5000 °С;
  • применяется для проведения крекинга, допустимое давление: низкое до 0,6 Мпа, высокое – до 7 МПа;
  • обладает высокой прочностью, устойчивостью к ударным нагрузкам.

Трубы котельные или котловые производятся по ТУ 14-3Р-55-2001 задействованы в изготовлении и ремонте паровых газовых котлов, где требуется повышенная прочность в связи с высокими температурами, давлением воды, пара. Выпускаются диаметром от 10 до 530 мм, толщина стенок находится в диапазоне 2-90 мм, длиной от 4 до 12 метров. Для изготовления используют сталь марок: ст20, 15ГС, 15ХМ, 12Х1МФ, 15Х1М1Ф и другие.

Предназначенные для котельных установок, а также трубопроводов низкого и высокого давления бесшовные изделия изготавливаются по ТУ 14-3-190-04 горяче- и холоднодеформированным способом. Материал – углеродистая сталь с нормированными свойствами марок 10, 20 и 20 ВП. Маркируются продольной полоской, цвет зависит от марки стали. Выдерживают высокие нагрузки, эксплуатацию при повышенной влажности, в условиях резкого перепада температур. Допускается:

  • Предельное давление пара (горячей воды) 6,4 Мпа;
  • Предельная температура – 4000 °С.

При изготовлении труб стальных бесшовных горячекатаных толстостенных для машиностроения используются ТУ 14-ЗР-51-2001. Материал – стали марок ст20, ст35, ст45, 40Х, 09Г2С. Изделие применяют при производстве деталей и узлов способом механической обработки для автомобильной, нефтяной, буровой и других отраслей. Выпускаются длиной от 1,5 до 11,5 метров.

Изделия из литого слитка (ТУ 14-3р-50-01) выпускаются длиной 4-11,9 метра, используются при производстве корпусов электрических моторов, роликов для рольгангов и прочих подобных изделий. Бывают двух групп:

  • Нормируются механические свойства;
  • Нормируются механические и химические свойства.

Если толщина стенок изделия составляет 30 мм и более, то нормирование механических свойств отсутствует, но производится проверка на наличие дефектов – допустимы небольшие вмятины, следы от зачистки. Материал изготовления – стали марок ст10, ст20, ст35, ст45, 40Х, 38ХА.

Конструкции котлов и способы устройства дымовых труб

Есть два типа горелок для газовых котлов:

Открытые. В них кислород для горения забирается из помещения, в котором установлен котел. Потому такой тип горелок или отлов называют еще «атмосферными». В таких газовых котлах отвод дымовых газов требует наличия трубы с выходом в атмосферу и хорошей тягой. Способы вывода дымохода от газового котла Камеры сгорания закрытого типа (турбированные котлы). Они работают в паре с дымоходами коаксиального типа — из двух вставленных друг в друга труб. По одной трубе отводятся продукты сгорания, по другое поступает воздух для поддержания горения. Коаксиальная труба обычно выводится через стену на улицу. Потому говорят, что подобные газовые котлы не имеют дымохода. Но, при желании, вывести дымовую трубу можно и в атмосферный дымоход

В этом случае нужна нормальная тяга (при выводе в стену это неважно, так как движение газов обеспечивает турбина). Понятно, что выбор типа дымохода в первую очередь зависит от типа камеры сгорания

В одном случае это должна быть коаксиальная труба, в другом — обычная. Но кроме этого есть еще множество нюансов по конструктивному исполнению

Понятно, что выбор типа дымохода в первую очередь зависит от типа камеры сгорания. В одном случае это должна быть коаксиальная труба, в другом — обычная. Но кроме этого есть еще множество нюансов по конструктивному исполнению.

Где применяются полиэтиленовые (ПНД) трубы для газа?

Пластиковые трубопроводы для газоснабжения используются в последнее время все чаще. Несмотря на высокое качество материала, легкость монтажа, соединения (с помощью фитингов) и эксплуатационные характеристики, в связи с жесткими требованиями, предъявляемыми к такого рода изделиям, область использования полиэтиленовых труб не так распространена.

Газовые ПНД трубы используются для транспортировки сырьевого или топливного видов горючего газа в таких сферах:

  • в малом строительстве – при газификации отдельных сооружений и поселков;
  • в капитальном строительстве – при подключении газопровода для новых домов, офисов и учреждений;
  • в промышленности – с целью обеспечения хозяйственных и производственных нужд;
  • в сельском хозяйстве – для организации отопления животноводческих и растениеводческих объектов;
  • для прокладки магистралей стратегического значения;
  • при замене изношенных частей магистралей;
  • при транспортировке агрессивных химических жидкостей.

Внимание!

Для использования газовых труб ПНД есть серьезные ограничения. Прокладку коммуникаций из полиэтилена выполняют исключительно подземным способом, так как солнечное излучение – ультрафиолет – губительно воздействует на материал. Не разрешается применять полиэтиленовые трубы для газовой разводки внутри помещений, а также в населенных пунктах, в зонах с препятствиями и переходами. Не используют изделия из ПНД для прокладки подводных коммуникаций и газопровода в сейсмоопасных районах.

№5. Трубы для газопровода из полиэтилена низкого давления (ПНД)

Трубы из ПНД в последнее время пользуются не меньшим спросом, чем стальные. Необходимо отметить сразу, что словосочетание «низкое давление», которое фигурирует в названии материала, относится к особенностям производства труб, а не к условиям эксплуатации газопровода. Есть полиэтиленовые трубы, которые выдерживают давление до 1,2 МПа. Что же заставляет нас отказываться от проверенного варианта со стальными трубами и использовать полимерные? Ответ на этот вопрос кроется в преимуществах материала.

Основные плюсы полиэтиленовых газовых труб:

  • небольшой вес;
  • быстрый и более простой монтаж без использования сложного дорогостоящего оборудования, требующего наличия особых навыков;
  • прочность, пластичность и гибкость позволяют достаточно просто обходить возможные препятствия на пути газопровода. Максимально допустимый радиус изгиба – 25 радиусов трубы. Гибкость позволяет трубопроводу оставаться целостным при небольших подвижках грунта;
  • возможность выдерживать давление до 1,2 МПа, так что такие трубы могут использоваться практически на всех участках газопровода;
  • устойчивость к коррозии, способность выдерживать воздействие агрессивных веществ;
  • высокая пропускная способность, так как внутренняя поверхность трубы гладкая. При таком же диаметре, как у стальной трубы, полиэтиленовая будет иметь пропускную способность примерно на 30% выше;
  • трубы из ПНД выпускают большой длины, что позволяет обойтись меньшим количеством соединений, за счет чего достигается целостность и надежность конструкции;
  • полимерные материалы не проводят блуждающий ток;
  • невысокая стоимость, если сравнивать со стальными или медными аналогами;
  • долговечность не менее 50 лет, а при соблюдении всех условий до 80-90 лет.

Минусы также есть:

  • полиэтиленовые трубы нельзя использовать в районах, где температура опускается ниже -450С. Такой газопровод располагают на глубине не менее 1 м, при зимних температурах в -400С глубина увеличивается до 1,4 м, а в некоторых случаях прокладка труб из ПНД и вовсе невозможна. При низких температурах эксплуатационные качества могут ухудшаться, а долговечность – снижаться;
  • не подходят трубы также для сейсмически активных районов;
  • давление более 1,2 МПа трубы из ПНД не выдержит – тут поможет только толстостенная сталь;
  • чувствительность к ультрафиолетовым лучам не позволяет осуществлять надземную прокладку – полиэтиленовые трубы подходят только для монтажа под землей;
  • из-за повышенного уровня горючести полиэтилена такие трубы не рекомендуют использовать в помещениях. Уже при +800С материал имеет свойство деформироваться и разрушаться;
  • трубы из ПНД не подходят для прокладки газопровода в коллекторах и тоннелях. В таких местах используют стальной аналог;
  • при пересечении газопровода с автодорогами и прочими коммуникациями трубы необходимо прятать в металлический футляр.

Для монтажа газопровода внутри помещения полиэтиленовые трубы лучше не использовать, а вот для подземной прокладки они применяются все чаще.

Для производства труб используются специальные трубные марки полиэтилена:

  • ПЭ 80 – трубы черного цвета с желтыми вставками, выдерживают давление до 0,3-0,6 МПа;
  • ПЭ 100 – трубы с голубой полоской, выдерживают давление до 1,2 МПа. При их монтаже прилагаются более серьезные усилия, так как материал приходится нагревать до более высоких температур, зато качество соединения в этом случае на высоте.

Диаметр труб из ПНД может колебаться от 20 до 630 мм и более, используются даже трубы с диаметром 1200 мм. При выборе в расчет также стоит принимать такой показатель, как SDR – это отношение диаметра к толщине стенки. Чем это значение меньше, тем толще стенки и тем более прочное перед нами изделие. SDR колеблется от 9 до 26.

Соединение полиэтиленовых труб выполняется одним из следующих способов:

  • сварка встык. Края отдельных элементов разогреваются специальным паяльником до достижения вязкой консистенции, которая позволяет спокойно соединить две трубы в одну;
  • электромуфтовая сварка предполагает монтаж краев трубы в специальную муфту, к которой подается напряжение, за счет которого происходит нагрев и соединение двух отрезков. Такое соединение получается более прочным, чем сама труба и выдерживает давление в 16 МПа.

При индивидуальном подключении к сети будет достаточно сварки встык, а если проходит, например, газификация целого района, то лучше использовать электромуфтовую сварку – она более надежная и герметичная.

Для соединения участка стального и полиэтиленового газопровода используют специальные элементы, одна сторона которого приваривается к стали, а вторая – к полиэтилену.

Монтаж

  1. Как смонтировать газопровод в квартире или частном доме?

В общем-то, для любого изменения в конфигурации газового оборудования нужно обращаться в Горгаз. Однако мы с вами реалисты и понимаем, что ждать представителя этой организации придется долго, да и цена соответствующей услуги довольно ощутимо ударит по семейному бюджету.

Вот несколько нехитрых рекомендаций, которые помогут вам избежать утечек газа и случайного повреждения газовой трубы.

Монтируйте разводку под потолком. В этом случае вы не заденете трубу при переноске мебели;

Разводка газа выполнена под потолком помещения.

  • Как я уже рекомендовал выше, по возможности используйте необслуживаемые соединения;
  • Обязательно поставьте перед газовой плитой или котлом отсекающий кран. Я рекомендую использовать не морально устаревшие пробковые краны, а современные шаровые. На назначение крана именно для газа указывает желтая маркировка корпуса или рукоятки;

Шаровый кран для газа.

После монтажа проверьте каждое соединение на предмет утечки газа. Это проще всего сделать, нанеся на фитинг мыльную пену своими руками. При утечке она начнет пузыриться.

Пузырящаяся пена говорит об утечке газа.
