Как устроена и выглядит на схемах и картинках система дренажа, обустроенная своими руками?
Дренажная система прокладывается вокруг дома или по периметру земельного участка и может быть двух типов:
- Открытая, состоящая из сети прорытых канав и служащая для осушения почвы в сезон паводков и выпадения осадков.
- Закрытая, заглублённая в землю, с расположенными на дне траншеи дренирующими элементами, которая служит для отведения грунтовых вод. В качестве дренажных приспособлений в такой системе могут применяться:
- водопроницаемые засыпки;
- лотки для собирания воды с отверстиями или без них;
- специальные дренажные трубы.
Для самостоятельного монтажа системы осушения применяют пластиковые трубы (дрены) с перфорацией — небольшими отверстиями, обеспечивающими попадание влаги в магистраль непосредственно из почвы. Дрены укладывают на слой дренажа в траншею, размер которой должен превышать диаметр трубы примерно на 40 см.
Для дополнительной защиты магистрали от засорения, предотвращения заиливания труб и увеличения срока их службы используют дрены, обёрнутые полотном из геотекстиля либо кокосовым волокном. Последние пользуются особой популярностью благодаря своим высоким защитным и эксплуатационным свойствам.
Трубы располагают под уклоном, обеспечивая стекание вод либо в специальный сборник (для стоков — в фильтрационный колодец или септик), либо в водоём за пределами участка.
Дренажная траншея открытого типа:
Один из вариантов открытого дренажа в окончательном виде:
Укладка труб дренажа закрытого типа:
Вариант схемы расположения закрытого дренажа:
Предназначение смотровых колодцев и их монтаж
Монтаж смотровых колодцев необходим для осуществления ревизии состояния дренажной системы и своевременного проведения очистки ее элементов. При необходимости устанавливают дополнительно перепадные и приемные емкости. Располагают смотровые колодцы обычно:
- в местах поворотов трассы;
- на участках существенного изменения уклонов дрен;
- при большой длине уложенной дренажной трубы.
При этом придерживаются следующих норм:
- 40 метров – максимальный промежуток между смотровыми колодцами на прямых участках дренажных систем;
- 50 метров – предельное отдаление соседних дренажных колодцев друг от друга;
- 20 метров должно быть от поворота дрены, сделанного из-за имеющегося выступа здания, до ближайшего смотрового колодца (при этом на самом повороте колодец для осмотра и чистки системы не ставят).
Если на сложном участке, заключенном между двумя смотровыми колодцами, дренажная система имеет несколько поворотов, то необходимо установить дополнительные колодцы через один поворот.
Установка смотровых колодцев проводится в местах поворота системы трубопроводов
Если вы устраивается дренаж самостоятельно, помните о глубине заложения водоприемных и отводящих элементов дренажной системы, которая должна быть не меньше значения, показывающего уровень промерзания грунта в данной местности. Выпуск воды из дренажных труб самотеком может быть направлен в водосточно-дождевую канализацию, в проточные водоемы или в водостоки. Если организовать самотечный выпуск воды из дренажа не удается, то предусматривают монтаж насосной станции, отвечающей за перекачку дренажных вод.
Вот вы и узнали, как сделать дренаж фундамента дома. Теперь можно с учетом предстоящего объема работ принимать решение о самостоятельном их выполнении или об использовании ресурса специализированных компаний.
Проектирование и сооружение поверхностного дренажа
Системы поверхностного дренирования могут быть двух видов: линейными и точечными. Вторые предназначаются для отвода воды с небольших обособленных участков на территории. Специальные водозаборники точечного дренажа размещают в местах скопления воды. Это могут быть участки под водостоками, в нижней части террас, в углублениях рельефа, на въездных участках и т.д. Такая система считается наиболее простой и не требует составления специальной схемы.
Водозаборники точечного дренажа размещаются в местах скопления воды
Более сложным в проектировании и монтаже является линейный дренаж. Он используется для отвода влаги от зданий, защиты от воды дорожек, въездов, предотвращения смыва плодородного слоя почвы на участке и т.п. Конструкция представляет собой специально спроектированную систему неглубоких траншей, проложенных под определенным углом, которая проходит по периметру участка и по местам максимального скопления воды.
Перед началом работ составляется проект дренажа участка, который предполагает наличие магистральной траншеи, для сбора влаги, стекающей в канавы. Заканчиваться она должна в водоприемнике, в роли которого может выступить ливневая канализация или овраг. В процессе проектирования необходимо рассмотреть все места застоя влаги и проложить траншеи от них до магистрального водоотвода.
Необходимо так же правильно рассчитать уклон сооружений, иначе вода не будет стекать по ним. Минимальный уклон дрен в песчаных грунтах должен быть не меньше 0,003, в глинистых – 0,002. Водоприемник обязательно располагается ниже уровня линейного дренажа. Практика показывает, что лучший результат получается при уклоне в пределах от 0,005 до 0,01. Чтобы обустроить поверхностный дренаж участка своими руками, можно использовать два способа:
Открытый. Предполагает наличие открытых траншей, вырытых по схеме дренажа. Стенки сооружений обычно формируются под углом в 30°, что позволяет воде без проблем стекать в канаву. Ширина конструкции составляет 0,5 м и глубина – 0,7 м. Главное достоинство системы – простота в исполнении. Серьезным недостатком считается неэстетичный внешний вид, который портит впечатление от участка. Кроме того ничем не укрепленные стенки траншеи достаточно быстро осыпаются и сооружение приходит в негодность.
Щебневая отсыпка предотвращает разрушение траншеи, но при этом уменьшает ее пропускную способность
Закрытый. Заключается в использовании специальных дренажных лотков, которые укладываются непосредственно в траншеи, а сверху закрываются решетками. Конструкции предохраняют канавки от сползания грунта, решетки не дают мусору попасть внутрь дренажного сооружения. Лотки могут быть бетонными, полимербетонными или пластмассовыми, которые считаются сегодня наиболее популярными за счет своего небольшого веса и исключительной долговечности.
Решетка, закрывающая лоток, может быть выполнена из металла или пластика
Принцип устройства системы водоотведения
Дренирование грунтов на участке может быть закрытым, погруженным в грунт, и открытым, представляющим собой сеть открытых канавок.
В первом случае система предназначена для отвода подземных вод, если они затапливают участок. Во втором дренаж обеспечивает снижение влажности грунта в сезон паводков и дождей.
Оба типа систем можно разработать и смонтировать собственными силами.
При покупке участка владельцы часто понятия не имеют о гидрогеологических особенностях местности. Если почва слишком влажная и отмечаются длительные застои воды на поверхности, следует подобрать правильную схему дренирования (+)
В зависимости от того, нужно ли собирать влагу со всего участка или только с отдельных зон, обустраивают дренажи с линейными и точечными водоприемниками.
Системы первого типа требуют тщательного проектирования, при их обустройстве необходимо строго соблюдать технологию укладки и угол уклона дренажных труб.
В линейных вариантах возникает необходимость, если нужно осушить зоны вокруг зданий, дорожек, въездов, облагородить придомовую территорию или отвести лишнюю влагу с огорода.
Такие дренажи представляют собой неглубокие канавы, куда стекает вода, а потом перемещается в специальные приемные резервуары, ливневую канализацию или к месту сброса за пределами участка.
Выбор и особенности монтажа элементов дренажа зависят от предполагаемой нагрузки на систему: плотности грунта, количества воды, которая поступает в дрены. Если нагрузка будет слишком велика, стоит выбрать конструкции из самых прочных материалов
Точечные водосборники также обязательно точно рассчитывать и заранее проектировать. Они служат для локального сбора воды, но соединяются с аналогичной линейной системой канав или труб.
По указанным водоотводным каналам собранная вода точно так же выводится в коллекторный колодец и далее в поглощающий колодец, сточную канаву или пруд. Потому работы по устройству систем с точечными водоприемниками мало чем отличаются от систем с линейными вариантами.
Открытые системы очень просты в исполнении и дешевы, однако они портят ландшафт неэстетичным внешним видом. Еще один минус – стенки канав приходится постоянно поправлять, т.к. они осыпаются под воздействием влаги, а система перестает выполнять свои функции (вода застаивается на дне траншей и не перемещается к месту сброса).
При планировании дренажа следует определиться с типом системы. Нужно продумать, будет ли она открытой или закрытой. В первом случае копают канавы с косыми стенками для удобства стока воды. Ширина такой траншеи обычно составляет 0,5 м, а копают ее на глубину 0,7 м (+)
Чтобы решить проблему осыпания стенок канав, можно использовать метод отсыпки щебнем: на дно укладывают материал крупной фракции, а поверх – мелкой, после чего всю дренажную подушку покрывают дерном.
Такой вариант позволяет не подравнивать и не укреплять стенки траншей, но он подходит для участков с относительно небольшой влажностью, т.к. пропускная способность канавы сильно снижается.
Использование полимерных и бетонных лотков в сооружении открытого дренажа существенно облегчает и ускоряет работу. С целью облагораживания ландшафта и защиты систем от засорения такие открытые системы закрывают чугунными решетками.
Для обустройства закрытой системы применяют особые перфорированные трубы — дрены, уложенные на глубину заложения фундамента. Их закладывают в заранее сформированные канавы, засыпают материалом с отличными фильтрующими свойствами, гравием, мелким щебнем или ГПС. Для контроля работы системы и проведения периодической очистки по углам здания устанавливают смотровые колодцы.
Закрытый дренаж представляет собой систему перфорированных труб, уложенных на глубину заложения фундамента. Из задача заключается в защите подземной части дома от воздействия грунтовой воды. Если закрытую систему устраивают для осушения участка, то трубы располагают на глубине 0,7 — 1,0 м
Определяя, как правильно уложить дренажную трубу, чтобы защитить растения от избытка влаги, можно воспользоваться средними значениями. Как правило, оптимальная глубина – 0,6-1,5 м.
Обустройство закрытой системы
Прежде чем приступить к этой трудоемкой процедуре, необходимо подготовиться и приобрести сыпучие стройматериалы:
- Щебень средней/крупной фракции, который нужен для получения устойчивого слоя, препятствующего попаданию грязи и объемных фрагментов почвы в систему. А также этот материал защищает гофрированную трубу от повышенного давления слоя земли.
- Речной песок, создающий фильтрационную подушку.
Помимо сыпучих веществ, пригодятся:
- Дренажные трубы, формирующие саму систему водостока. В зависимости от замысловатости проекта, подбирается диаметр и число трубных изделий. В последнее время стали актуальны изделия ПВХ.
- Дренажные насосы, обеспечивающие механический водосток. Их применяют, когда участку нанесен серьезный урон вследствие подтопления подземными стоками.
Технические требования к размещению дренажной системы
Инженерные системы для отвода воды проектируют согласно требованиям СНиП 2.06.15-85, 2.06.03-85. Нормативы регламентируют расположение дрен, приемников воды, соединительных узлов, смотровых колодцев.
Размещение элементов системы согласно строительных норм:
- Водосборные коллекторы – в нижних точках участка;
- Дренажные колодцы – на поворотах каналов и через каждые 20 м.
- Минимальный уклон труб – 2 см на 1 метр в глинистых, 3 см в песчаных грунтах.

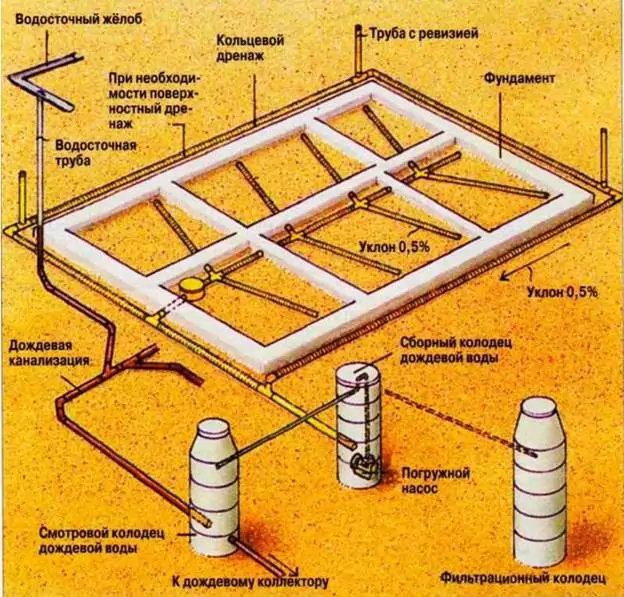

Схема дренажной системы дома
Чтобы работы по осушению участка не привели к обратным результатам, необходимо определить:
- глубину заложения дренажной трубы;
- оптимальный уклон дрен;
- количество и места расположения колодцев;
- способ удаления воды — в сточную канаву, водоем, канализацию, ассенизаторскую машину или на орошение.
Трубопроводы для поверхностного водоотведения закладывают на глубину до 1 метра. Располагают их вдоль дорожек, площадок, водостоков. Ливневку нельзя совмещать с подземным дренажом. В случае сильных затяжных дождей или таянья снега система может не выдержать многократного увеличения объема жидкости. При переполнении общего канала вода поступает обратно в дренаж. Это вызывает переувлажнение и размывание глубоких слоев грунта. Как следствие – усиление сил морозного пучения зимой, разрушение отмостки, повреждение фундамента.
Результат пучения грунтов
Для устройства подземного пристенного дренажа рассчитывают:
- Глубину укладки. Чтобы вода в просвете трубы, превратившись в лед, не разорвала стенки, каналы прокладывают ниже точки промерзания грунта. Ее координаты определяют по СП 131.13330.2012 или таблице в интернете. К величине добавляют высоту щебеночной подушки 40 см.
- Заложение подошвы фундамента. Если основание – мелкозаглубленная лента, глубину укладки принимают по расчету из пункта №1. В остальных случаях дренаж располагают ниже уровня конструкции на 30-50 см.
После расчета параметров дренажной системы и выполнения подробного чертежа, определяют расход основных материалов — труб, фитингов, колодцев, геотекстиля, щебня для отсыпки.
Обслуживание и чистка дренажа на даче
Хоть правильно построенная глубинная или поверхностная дренажная система и не нуждается в частых профилактических мероприятиях, некоторых работ всё же не избежать. Содержимое смотровых колодцев следует периодически проверять, очищая от частиц почвы при помощи насоса для грязной воды и помпы высокого давления. При откачке грязи из дренажного колодца используют длинный шест, которым взбалтывают донные отложения. Полная промывка требуется при сильном заиливании труб, а также через каждые 10–15 лет эксплуатации дренажной системы.
Для чистки дренажных труб лучше всего подходят системы подачи воды под высоким давлением
Чтобы освободить магистраль от наносов песка, трубопровод должен быть доступным с обеих сторон. Промывку осуществляют сильной струёй воды, которую попеременно направляют то с одной, то с другой стороны трубы.
Если же предстоит иметь дело с устойчивыми отложениями грязи и глины, то можно воспользоваться традиционным сантехническим приёмом — прочисткой труб при помощи длинного троса и щётки-ерша из жёсткой щетины. Комбинируя механическое воздействие с промывкой, можно полностью удалить многолетние отложения на дренажных трубах.
В случае заиливания каналов поверхностных систем можно прибегнуть к их очистке при помощи селитры. Для этого дёрн и верхнюю засыпку из траншей вынимают, после чего на слой щебня равномерно рассыпают селитру. Затем «пирог» обильно проливают водой и возвращают на место верхние слои. Подобный метод позволяет продлить работоспособность системы не на один год, вот только использовать его можно лишь в крайнем случае — селитра является источником нитратов, а её избыток негативно влияет на качество почвы.
Видео: как промыть дренажную систему глубинного типа
Качественная дренажная система убережёт фундамент и подвал дачного домика от затопления, прибавит зелёным насаждениям здоровья и сил. Стоимость проведения мелиоративных мероприятий не настолько высока, чтобы от них отказываться, тем более что соорудить дренаж на участке можно своими руками. Всё, что для этого понадобится, легко можно найти в торговой сети, а ускорить работу поможет землеройная техника.
Когда требуется
Трубы для такой системы, прокладываемые по периметру всего участка, предоставляют возможность создать качественный водоотвод. Организовать его необходимо потому, что опасность подтопления несут не только грунтовые, но и паводковые воды. При превышении допустимых норм, урон могут нанести также и атмосферные осадки.
Отличием от гидроизоляции фундамента в данном случае является допустимость укладки труб и после возведения дома, если появятся для этого основания. Но существуют определённые условия, требующие выполнения таких мероприятий на начальных этапах строительства:
- Пологое расположение участка. Это способствует значительному скоплению вод.
- Глиняный, а также суглинистый грунт. Им присущи слабые водопропускные характеристики.
- Статистические данные. Имеются в виду сведения о вероятности превышения количества осадков для региона, в котором расположен дом.
- Повышенный уровень грунтовых вод. Удалённость от поверхности почвы менее полутора метров.
Также следует принимать во внимание глубину постройки на участке остальных сооружений. Наличие поблизости от основного здания заглублённого фундамента, не просто препятствует оттоку подземных вод естественным образом, а способствует их накоплению, что, в свою очередь, усиливает риск подтопления
Роль барьера для свободного перемещения воды играют также имеющееся на участке асфальтовое покрытие и оборудованные бетонные отмостки. Предотвратить последствия от колебаний уровня грунтовых вод, а также накопления в почве вокруг дома влаги позволит укладка дренажных труб. Грамотным решением в данном случае будет соединение ливнестоков с главной системой дренажа.
Во многих случаях оптимальным решением будет объединение водосточной системы с дренажной
Разновидности дренажных систем
При устройстве дренажа используется несколько технологий:
- Закрытый дренаж. Это один из наиболее легких и результативных методов борьбы с избыточной влажностью почвы. Выполняется в виде системы траншей (одной центральной с несколькими ответвлениями), на дно которых укладывается песчано-гравийная подушка. Основной ров выкапывается под наклоном к месту водосброса. Общее число канавок и их величина определяются в зависимости от обилия влаги на территории.
- Открытый дренаж. Для его обустройства роют канаву глубиной до 70 см и шириной – до полуметра по периметру территории. Для беспрепятственного стока влаги в траншею ее борта делают наклонными под углом примерно 30 градусов. Вода с поверхности участка отводится к его краям. Несовершенство подобного дренажа – портится ландшафт.
- Дренажные лотки. Обычно они производятся из бетона и устанавливаются под углом 2–3 градуса в траншеи, а сверху ставится декоративное решетчатое устройство. В нижней точке обустраивается водосброс или камера для сбора жидкости. Подобная система эффективна в плане отведения воды, выпадающей с атмосферными осадками, но для глубоких подпочвенных источников почти бесполезна.
Производители дренажных труб
На отечественном рынке стройматериалов представлен огромный выбор дренов, отвечающих всем стандартам качества. Среди них: «Софтрок», «Прагма», «Корсис» и «Перфокор».
Софтрок
Softrock отличаются гибкостью и огромной сферой использования, они отлично подойдут для постройки осушительных каналов подвальных помещений, стоков крыш и земельных участков. Перфорированная труба имеет пенополистироловый наполнитель, который позволяет проводить укладку без использования щебня.
Дрены «Софтрок» легко установить на земельном участке и зная первичную технологию укладки, весь комплекс работ можно провести своими руками. Водоотвод Softrock хорошо зарекомендовала себя в плане износостойкости и благодаря наполнителю, увеличивает производительность всего комплекса до 50%.
Прагма
Дренажные трубы компании PipiLife зарекомендовали себя как надежные и износостойкие, легкость прокладки исключает использование строительной техники, при этом позволяя экономить на самом процессе.
Изготавливаются дрены «Прагма» из специального полипропилена, которые на практике способны справляться с большим количеством стоковых вод и имеют стойкость перед перепадами температур.
Кольцевая жесткость 8 кН/м2 позволяет прокладывать каналы водоотвода в любых условиях, трубы без труда соединяются между собой и могут комбинироваться с другими видами дренажей, такими как ПВХ и ПНД.
Корсис
Трубы «Корсис» изготовлены из высококачественного полиэтилена с двойными стенками, состоящими снаружи из черных гофров и гладкой белой поверхности на внутренней части. Дрены с большим диаметром 250-1200 мм производятся с раструбом, что упрощает монтаж и соединение компонентов между собой. Для их сборки требуется только одно кольцо уплотнителя. Трубы малого диаметра монтируются при помощи двух уплотнителей и муфты «Корсис».
Приобрели широкое применение в обустройстве безнапорных канализационных систем и ливнестоков.
Перфокор
Дрены «Перфокор» изготавливаются из перфорированного полиэтилена с двойными внутренними и наружными стенками. Жесткость варьируется от 4 sn, что встречается в бухтах по 50 м, до 8 sn — в отрезах по 6 м.
Благодаря более плотной структуре, Перфокор не поддается влиянию внешних факторов и устойчив перед атмосферными явлениями. Соединение их между собой проводится фасонными частями «Корсис», в то время как размеры 110-160 мм монтируются муфтами, без применения резиновых колец-уплотнителей.
Основные принципы правильно установленного дренажа на участке
- если грунт состоит из щебня, фильтрующий материал можно не использовать;
- на глинистом грунте также можно пренебречь фильтрующим материалом, подсыпая трубы на 20 см. щебнем;
- устанавливая осушительную систему в суглинистом грунте необходимо в обязательном порядке оборачивать трубы геотекстилем, чтобы предотвратить заливание;
- на участках из песка дренажную систему усиливают как фильтром из геотекстиля, так и щебнем.
Подводя итоги, можно сказать, что строительство дренажной системы своими руками вполне возможно. Процесс оборудования осушительной системы действительно трудоёмкий, но вместе с тем очень даже понятный.
Как выбрать подходящие дренажные трубы для отвода грунтовых вод
Чтобы купить дренажные трубы для отвода грунтовых вод без ошибок, надо не ошибиться с размером
В гофрированных изделиях достаточно велика разница между внутренним и наружным диаметром. Следует помнить об этом, чтобы правильно рассчитать производительность. Длина, как правило, не превышает 12 метров. Толщину стенок подбирают с учетом нужной прочности. Она определяется не только глубиной залегания, но и параметрами находящихся сверху объектов (строений, транспортных коммуникаций).
Для проникновения влаги делают щелевую перфорациюПрименение фабричных труб для дренажа участка в обмотке из геотекстиля ускоряет выполнение монтажных операций, упрощает поддержание высокого качестваДвухслойные конструкции из полиэтилена низкого давления
Такие трубы (для транспортных участков системы) обладают повышенной прочностью. Внутренние гладкие стенки не создают лишние препятствия свободному перемещению жидкости. В стандартной комплектации есть резиновые уплотнители, обеспечивающие герметичность стыков.
Керамические трубы
Изделия из этого материала отличаются долговечностью, большой механической прочностью. Однако они обладают значительным весом, хрупкостью. Такие особые характеристики создают дополнительные сложности при укладке дренажных труб своими руками. Следует отметить, что замерзшая в сильный мороз вода лишь деформирует пластиковую трубу. Подобное воздействие разрушит керамические стенки.
В этом фабричном комплекте фильтрующий слой создан из кокосовых волокон, закрепленных сеткой
Производитель рекомендует создавать траншеи со свободным расстоянием по 20 см с каждой стороны трубы. Необходимо удалить строительный мусор. Вместо гравия и щебня для подсыпки используют очищенный песок (крупные фракции). Геотекстиль в данном случае не нужен. Но надо помнить об увеличении себестоимости за счет применения растительных волокон.
Плоские трубы из полимеров обладают высокой прочностью
Такие изделия можно устанавливать в меньших траншеях, ближе к поверхности. Они не способны быть каналами для свободного перемещения грызунов.
Переходной элемент для подключения к трассе со стандартным круглым сечением
Приобретение дренажных труб: цены, параметры изделий, предложения рынка
| Производитель/Модель, артикул | Диаметр, мм | Цена, руб. | Примечание |
| ООО «Баустоф Дренаж» | 110, 160, 200 | 65-190 | Однослойная конструкция, ПНД. |
| Европласт/20008 | 63 | 45-52 | 4 SN – этот класс жесткости предполагает возможность монтажа на глубине до 2 м. |
| Европласт/20001 | 90 | 57-63 | Труба с геотекстилем, перфорацией. Упаковка в бухтах по 50 м длиной. |
| Европласт/21005 | 110 | 112-123 | Два слоя: полиэтилен низкого/высокого давления. Допустима установка на глубине до 6 метров. |
| Европласт/20052 | 160 | 358-424 | Эти прочные трубы можно устанавливать на глубине до 8 метров. Они оснащены раструбами для быстрого монтажа. Длина – 6 м. |
| Европласт/20052 | 160×40 (ширина х высота) | 81-87 | Плоские трубы с геотекстилем. Трассы можно прокладывать на глубине до 10 м. Поставки в бухтах длиной 25 и 50 м. |
| FDplast | 110 | 92-95 | Перфорация, класс жесткости 8 SN. |
| ТехПромРесурс | 200 | 230-240 | Однослойная труба в обертке из фильтровальной геоткани TYPAR. Длина в бухте – 40 м. |
