Буржуйка длительного горения: простая конструкция для изготовления своими руками

Расчёт параметров печи для самостоятельного изготовления

Есть множество вариантов сборки буржуйки длительного горения: из листовой стали, бочки, газового или кислородного баллона. В нашем примере будем делать печь из листового металла по чертежу, приведённому ниже.

Чертежи разных видов печей, выполненные в двух проекциях, наглядно показывают разницу способа работы и преимущества каждой из них

Материалы и инструменты

Перед началом сборки буржуйки подготовьте все необходимые материалы:

  • листовая сталь толщиной не менее 4 мм и размерами, указанными на чертеже;
  • отрезок трубы для вывода дымохода;
  • трубки или прутья арматуры для колосниковой решётки;
  • стальной уголок для держателя;
  • отрезки трубок и стальных прутьев для завесов дверок;
  • сварочный аппарат и электроды;
  • болгарка с отрезным и шлифовочным дисками;
  • молоток, рулетка, угольник, белый маркер.

Необходимость дополнительного отопления

Классический вариант обогрева парной для проведения банных процедур – кирпичная или металлическая каменка. При этом дополнительное оборудование используется для поддержания заданной температуры нагрева воздуха как в парной, так и в других помещениях.

Обеспечить быстрый и равномерный обогрев предбанника и комнаты для отдыха от банной печи невозможно.

И если летом это не вызывает проблем, то зимой подобная ситуация может привести к снижению комфорта при организации банного отдыха. В этом случае все производимое тепло будет аккумулироваться в парилке, а предбанник и другие помещения бани будут оставаться необогретыми.

Монтаж дополнительного отопительного оборудования обеспечит поддержание комфортной температуры, необходимой для длительного пребывания в предбаннике.

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом. длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

Боровы печной трубы

• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м

Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

Вывод дыма через окно

Буржуйка из старого бидона своими руками

Данный вариант печи состоит из собственно самой топки, колосниковой решетки, куда закладывают дрова, дымохода, поддувала, ножек, заменяющих фундамент. Располагается топливный бак горизонтально. Дымовую трубу можно вывести в форточку или сделать достаточно длинной, если предполагается обогрев парника, гаража или другого похожего помещения.

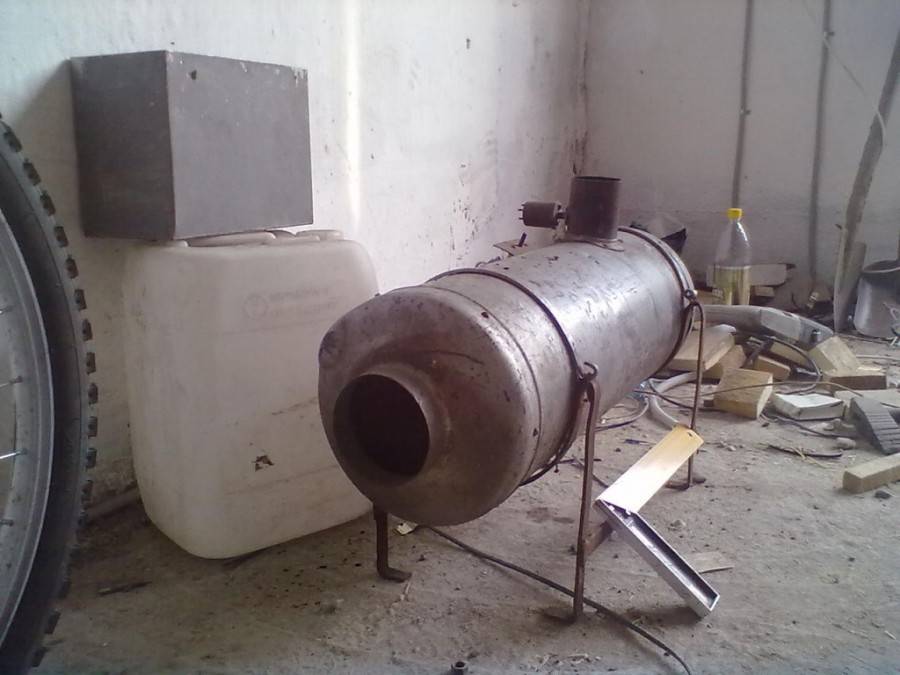

Буржуйка из бидона

Преимущество использования бидона в том, что нет необходимости сваривать конструкцию из стали, вырезать дверцу топки и крепить ее. Из всех основных работ остаются: монтаж отводящего трубопровода и ножек, заменяющих фундамент печи, установка колосниковой решетки, прорезывание поддувала, при необходимости снабжение печи отражающим экраном.

Для работы необходимо подготовить:

  • зубило и молоток;
  • бидон – основание для топливного бака;
  • труба для вывода дыма;
  • сварочный аппарат и электроды;
  • металлические уголки для ножек печи;
  • ножовка по металлу;
  • напильник;
  • проволока для колосниковой решетки.

Схема печи буржуйки из бидона

Порядок сборки буржуйки из старого бидона

  1. Бидон устанавливаем горизонтально и намечаем место будущего поддувала. Оно будет иметь форму серпа или прямоугольника, и располагаться под крышкой бидона. Ударяя молотком по центру ручки зубила, прорубаем отверстие. Края отверстия обрабатываем напильником, добиваясь гладкости и правильности формы.

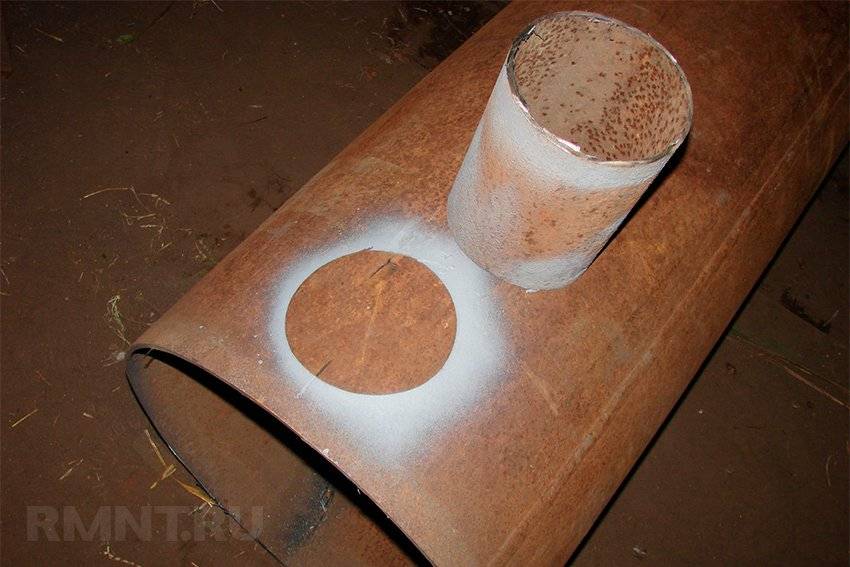

  2. В днище бидона или в его стенке вырезаем отверстие, диаметр которого равен диаметру отводящего трубопровода.
  3. Чтобы изготовить колосник, стальную проволоку сгибаем в форме «зиг-зага» и вставляем в топливный бак. Там проволоку распрямляем, подгоняя под размер стенок бидона так, чтобы было удобно укладывать дрова и щепки.
  4. Для устойчивости конструкции монтируем ножки. Их вырезаем ножовкой по металлу из металлического уголка и привариваем ко дну конструкции.

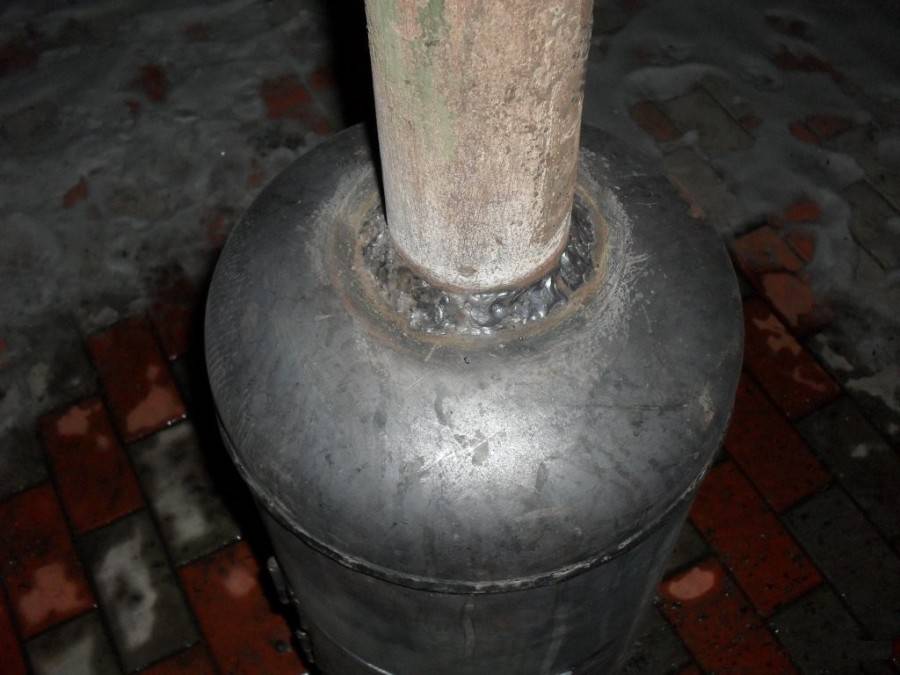

  5. Привариваем металлическую трубу, предназначенную для вывода продуктов сгорания.

При желании данную конструкцию можно покрыть жаропрочной краской. Их приобретают в магазинах, торгующих автомобильными запчастями. Краски расфасованы в баллончики с распылителем.

Если есть необходимость установки отражателя, его вырезают из куска цельного металла и приваривают к внешней стороне топливного бака, закрепляя сваркой на короткие отрезки металлических уголков.

Чтобы печку можно было переносить с места на место, на боковые стороны бидона привариваем ручки из металла.

Печь из двух бочек

Одна из самых качественных печей из бочек, сделанных собственными руками, на основе доступных нам больших емкостей. Состоит печь для растопки дров из двух бочек: одна на 200 литров, вторая на 100 литров. Определенная новизна, до которой не каждый додумается, состоит в увеличении теплоотдачи за счет дополнительной емкости, стенки которой нагреваются горячим воздухом, поднимающимся вверх к трубе. Во второй бочке происходит также догорание топлива.

Труба из нержавеющей стали сделана из выхлопа от грузового автомобиля. Труба специально сделана изогнутой для повышения передачи тепла в помещение.

Глядя на предыдущее видео, возникает мысль: а что если использовать вторую дополнительную бочку как духовку? В следующей модели как раз реализована такая возможность!

На отработанном масле

Основное отличие такого устройство от остальных печей в том, что оно двухкамерной конструкции. Камеры соединяются трубой из металла с отверстиями, из которых и выходит пламя.

Предназначения камер:

  1. Нижняя — для сжигания топлива, преобразуя его в газ;
  2. Верхняя (своеобразный карбюратор) — для получения воздушно-газовой смеси.

Как сделать печь:

  • Придать листу из металла необходимую форму, вместо этого можно использовать круглую или прямоугольную металлическую ёмкость;
  • Определить заготовку в нижний отдел для залива отработанного масла;
  • Изготовить заслонку для регулировки поступления воздуха в камеру;
  • Изготовить ножки из подходящего материала, но так, чтобы конструкция была устойчивой;
  • Приделать ножки к основанию;
  • В верхнее отверстие вставить перфорированную толстостенную трубу, которая послужит опорой для верхнего отделения;
  • Для верхнего отсека подобрать цилиндрическую заготовку из металла;
  • Сверху установить дымоход.

Должна получиться надёжная, устойчивая, безопасная и продуктивная печь.

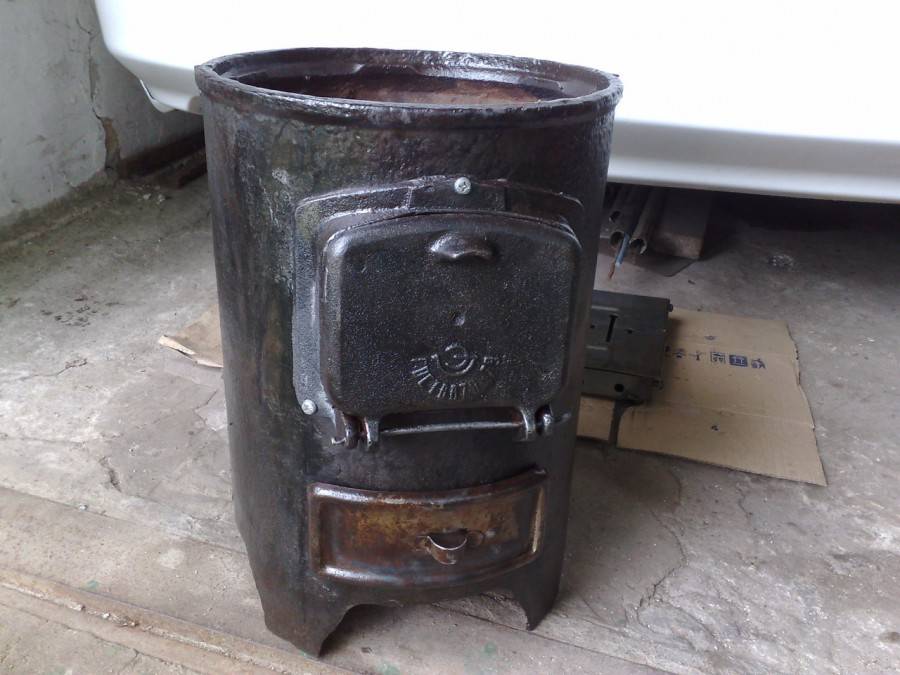

Как сделать печку: советы по выбору качественной бочки

От выбора бочки зависят технические характеристики будущего отопительного прибора и его эффективность. Для того чтобы собрать самостоятельно печку-буржуйку, необходимо подготовить металлический резервуар, рекомендуемый объем которого составляет 200 л. Безусловно, выполнить печку можно и из менее габаритной емкости, однако в таком случае уменьшается эффективность отопительного прибора, которая и так довольно низкая.

Для сборки печки-буржуйки своими руками можно применять любые металлические бочки, изготовленные из стального материала. Сталь отличается хорошей устойчивостью к высоким температурам, поэтому ее использование для сборки отопительного агрегата более чем обосновано. Для этой же цели можно употреблять бочки, которые использовались для хранения:

Для изготовления печки своими руками можно применять любые металлические бочки, изготовленные из стального материала.

  • масел;
  • красок;
  • топлива;
  • битума;
  • жидкого стекла;
  • песка.

Все емкости, производимые и используемые для хранения различных составов, подразделяются на виды по нескольким критериям. В первую очередь они могут быть с закрытым верхом или без него. А также такие резервуары отличаются друг от друга по толщине дна и открытого цилиндрического элемента конструкции (обечайки). Независимо от разновидности, для производства печи из металла своими руками необходимо провести предварительную очистку резервуара.

Эксплуатационный срок такой печки в любом случае зависит от толщины стенок бочки. Исходя из этого, не рекомендуется использовать для сборки отопительного агрегата резервуары, которые имеют толщину стенок меньше 2 мм. На срок годности устройства также оказывает влияние частота его применения.

На заметку! Наиболее целесообразным считается использование бочек, для изготовления которых применяется нержавеющая сталь. Данный материал отличается самыми высокими техническими характеристиками, включая устойчивость к высоким температурам.Срок эксплуатации печки в любом случае зависит от толщины стенок бочки.

Перед тем как приступить к сборке агрегата, необходимо выполнить чертеж печи длительного горения. Чем подробнее он будет, тем меньше вероятность допущения ошибок во время конструирования отопительного прибора.

Схемы буржуек

Основным достоинством печки прямоугольной формы. в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.

Простейшей конструкцией является печка «Гном», которая состоит из короба с приваренной к нему трубой

Важным отличием печи Логинова является наличие двух пластин (отражателей ) в верхней части топочного отделения. Так как путь продвижения газов при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи.

Совет. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.

Подробная схема буржуйки Логинова

Сборка печи

Рассмотрим чертежи, и инструкции для изготовления буржуйки. Воспользуемся следующим набором материалов, и инструментов:

  • Лист металла (4мм);
  • Элементы арматуры толщиной до 15мм, из них делают колосники;
  • Несколько металлических уголков;
  • Труба для дымохода;
  • Сварочный аппарат;
  • Болгарка.

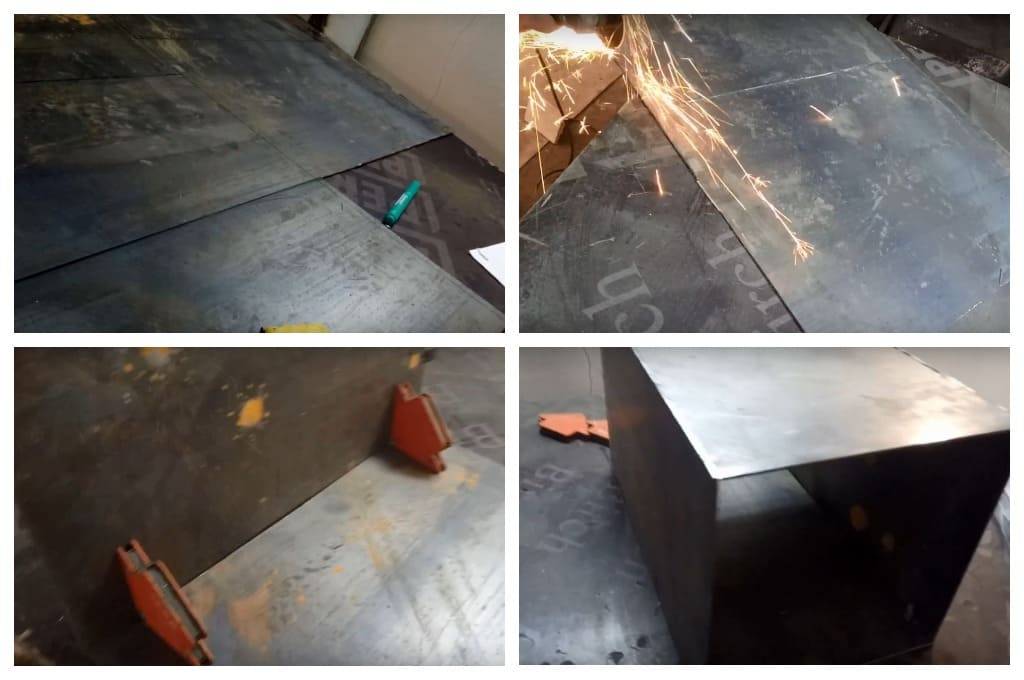

Следуя чертежу, нужно нарезать из одного металлического листа все стороны для стенок печи. При помощи сварки привариваются уголки к боковой и задней стенке. На них будут устанавливаться колосники. Так же в верхнюю область задней стенки приваривается лист металла, чтобы на него затем укладывать кирпичи.

Для печи понадобятся две дверцы разных размеров. Одна из них будет закрывать топку, а другая зольник. На каждую из них монтируют несколько петель. В верхней части буржуйки необходимо сделать отверстие, и приварить к нему гильзу длиной до 200мм. На нее оденется труба дымохода.

Теплоотдачу буржуйки можно увеличить, если в зоне дымохода создать небольшое сопротивление. Чтобы обеспечить нормальную тягу в камере сгорания, нужно правильно рассчитать диаметр трубы. Он определяется в соотношении – объем топки в литрах и диаметра дымохода (1:2,7). Это самая эффективная буржуйка для отопления сделанная своими руками.

Устройство и принцип действия печи верхнего горения

Твердотопливный агрегат долгого действия с верхним горящим слоем можно изготовить из железной бочки из-под ГСМ, газового баллона или стальных труб большого диаметра. Толщина стенок корпуса должна быть не меньше 4–5 мм, иначе они могут прогореть вследствие высокой температуры. Высота отопительного прибора должна составлять не менее 1 м, поскольку от количества топлива зависит длительность его работы. Тем не менее, не надо стараться соорудить слишком высокий агрегат. Во-первых, его будет неудобно загружать, а во-вторых, слишком толстый слой дров или опилок может снизить тягу настолько, что горение попросту прекратится.

Условно вертикальную печь можно разделить на три рабочих пространства:

  • загрузочная камера — часть корпуса, в которую закладывается топливо. Во время работы высота загрузки уменьшается по мере прогорания брикетов, дров или стружки;
  • зона горения или рабочая зона представляет собой самый высокотемпературный участок. В этом слое горючего материала происходят окисляющие реакции с выделением большого количества тепла;
  • зона отвода горючих газов — пространство с высокой температурой, в котором происходит теплообмен и дожиг продуктов сгорания.

Представленная ниже принципиальная схема котла длительного горения позволяет получить полное представление о его конструкции и принципе действия.

Схема котла длительного горения с вертикальной загрузкой

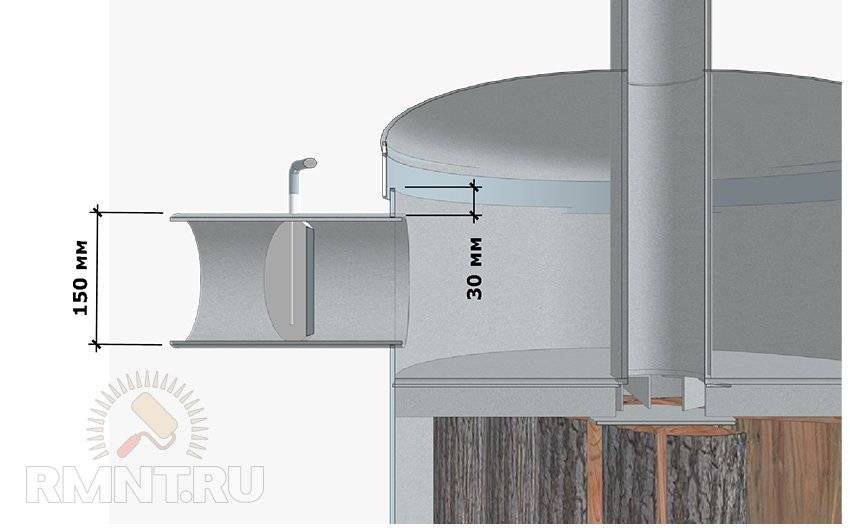

Для того чтобы ограничить зону горения применяется распределитель воздуха. Это устройство представляет собой плоский металлический круг толщиной 5–6 мм, по центру которого выполнено отверстие для подвода кислорода в рабочую зону. Подача воздуха осуществляется по длинной стальной трубе, выведенной через верхнюю крышку отопительного агрегата. Беспрепятственное движение воздухораспределительного устройства обеспечивается за счёт разности диаметра металлического блина и корпуса агрегата, а высота горящего слоя зависит от ширины крыльчатки. Поскольку последняя определяет воздушный зазор между топливом и поршнем, от её параметров зависит, как быстро будет прогорать топливо.

Распределитель воздуха самодельного котла

Диаметр воздушного канала должен быть не менее 60 мм, в то время как размер отверстия распределителя более 20 мм считается излишним — перенасыщение кислородом увеличивает интенсивность горения, что для агрегата этого типа является недопустимым.

Чаще всего труба распределителя изготавливается с открытым краем, благодаря чему в качестве окислителя используется атмосферный воздух. Место, где воздуховод входит в верхний люк, не герметизируют — свободный доступ кислорода к надпоршневому пространству даёт возможность сгорать летучим углеводородным соединениям. Существует и вариант, когда воздух в зону горения проходит из верхней камеры, где он предварительно подогревается. Такая конструкция повышает производительность отопительного прибора и делает его работу более стабильной. Количество кислорода регулируют специальной заслонкой, установленной в окне подачи воздуха.

Для отвода продуктов сгорания верхнюю часть котла оборудуют дымовым каналом с небольшим горизонтальным участком. Как правило, 50–60 см прямой трубы достаточно для того, чтобы ослабить тягу. Несмотря на то, что в печах этого типа полнота сгорания топлива достигает 90–95%, периодически требуется удалять пепел и золу, которые скапливаются на дне установки. Для этого в нижней части корпуса делают окно и устанавливают герметичную дверцу.

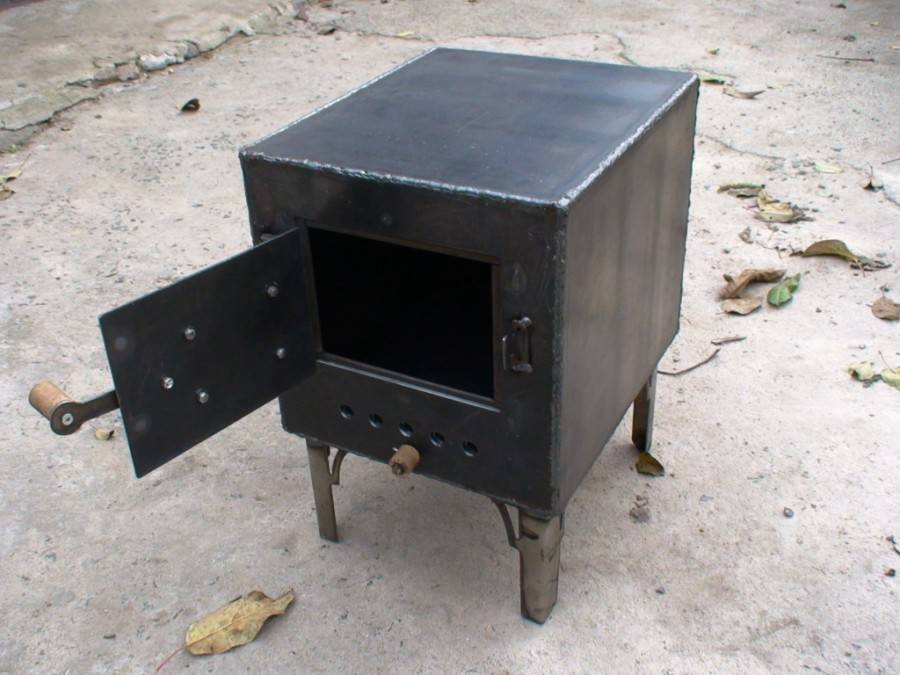

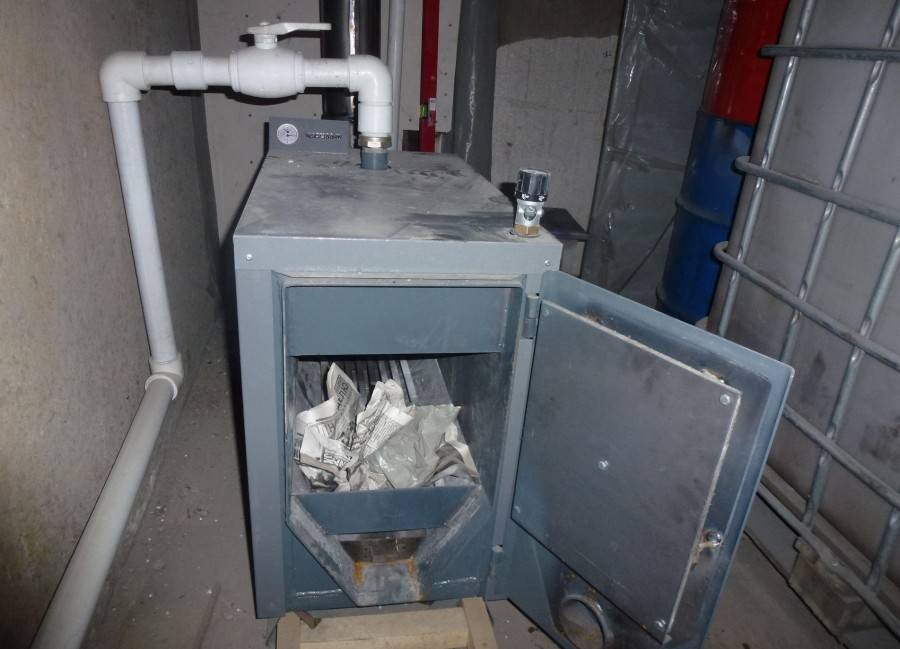

Простая прямоугольная буржуйка

Простая прямоугольная печь буржуйка своими руками чертеж, которой мы предоставили, изготовляется немного сложней, чем печь из баллона. Для этого варианта, как и для изготовления печи для бани, используется листовой материал. За основу нужно взять металл толщиной три миллиметра. Толщины металла достаточно будет на использование агрегата в течение пяти лет.

Эффективно обогревает такая самодельная модель помещение до двадцати квадратов, высота потолков которого три метра. Отметим, что мы будем изготовлять модель, которая не оснащена зольником. В нашем случае печь будет иметь заслонку дроссель.

Как делается эта печка буржуйка своими руками для дачного домика:

  1. Составляем чертеж агрегата. Указываем в чертеже размеры необходимые вам размеры высоты и ширины печи. На чертеже изображаем расположение на дверце дросселя.
  2. Составив схему, приступаем к разметке материала. По указанным размерам в чертеже отмеряем части корпуса. В одной из сторон нужно разметить отверстие под дверь, а в двери изобразить окружность.
  3. Проведя такие манипуляции, вооружаемся болгаркой и распиливаем металл, на части. С помощью магнитного угольника выставляем две части материала, и прихватываем несколькими каплями. Проверим ровности диагонали и вертикали. Если все части установлены, как это и необходимо, провариваем стык, сплошным швом.
  4. Таким образом, свариваем форму печи. Швы желательно делать с наружной стороны корпуса. Вырезаем боковые стенки по размерам получившейся конструкции.
  5. Одну часть привариваем. В другой части вырезаем часть под дверцу, размер дверцы можно выбрать любой. На вырезанном кусочке довариваем боковые бортики. На корпусе привариваем полосы по периметру.
  6. Фиксируем получившуюся заготовку на петлях. Находим кусок трубы прямоугольного сечения, можно использовать и круглую. Прикладываем отрезок к двери, обводим его маркером. Вырезаем кусочек с дверцы.
  7. Привариваем отрезок трубы. В нём просверливаем два отверстия. Подбираем под отверстия кругляк подходящего диаметра, разрезаем его на две части. Просовываем дин кругляк, с одной стороны, привариваем его к нашей вырезанной пластинке с задней стороны. Одеваем снаружи пружину, и фиксируем гайкой или шайбой. Аналогично поступаем с другой стороной, но, когда тут пружина будет зафиксирована, нужно приварить рычажок. Им будем регулировать подачу воздуха в топку.
  8. Теперь, на корпусе фиксируем крючок. На дверцы делаем задвижку. Далее, к нижней части буржуйки привариваем ножки. Они делаются из уголков нужной вам высоты. К верхней части прикладываем отрезок трубы дымохода, обводим его по контуру. Вырезаем кусок металла, прикладываем трубу и обвариваем её по кругу. Если трубу необходимо загнуть под определенным углом, и вам необходим трубогиб, то читайте нашу статью о том, как его сделать.

Все прямоугольная буржуйка готова. Поддувала у нас нет, так как зола постепенно будет накапливаться в топке и этим самым не даст быстро прогореть днищу.

Основные этапы изготовления буржуйки

1. На листе металла размечаются все детали: 6 стальных прямоугольников для стенок печи, 1 прямоугольник для создания отражателя дыма, пластины для колосника и щеколды для дверки. 2. Раскроить лист металла можно на любой металлобазе. Гильотина, в отличие от болгарки, позволяет нарезать (нарубить) его более точно. В таком случае рихтовку (выравнивание листов) делать не придется.3. Корпус печи изготавливается в виде прямоугольника. Их стороны стыкуются между собой под углом 90° и свариваются между собой.

4. Чтобы избежать ошибок, короб для печи вначале лишь прихватывается сваркой в нескольких местах, а лишь затем, после проверки его горизонтали и вертикали, его швы довариваются.

Важно! Все соединения в корпусе тщательно провариваются; для проверки швов на герметичность можно обмазать стыки мелом или керосином. 5

Сварочные швы зачищаются металлической щеткой.6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см. на которых будет располагаться решетка

5. Сварочные швы зачищаются металлической щеткой.6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см. на которых будет располагаться решетка.

Совет. Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.

7. Решетка сваривается из толстых прутков стали или полос шириной 30 мм. Они крепятся к 2 ребрам жесткости – прутьям диаметром 20 мм. Так как колосники с течением времени прогорают, такую решетку лучше делать съемной.

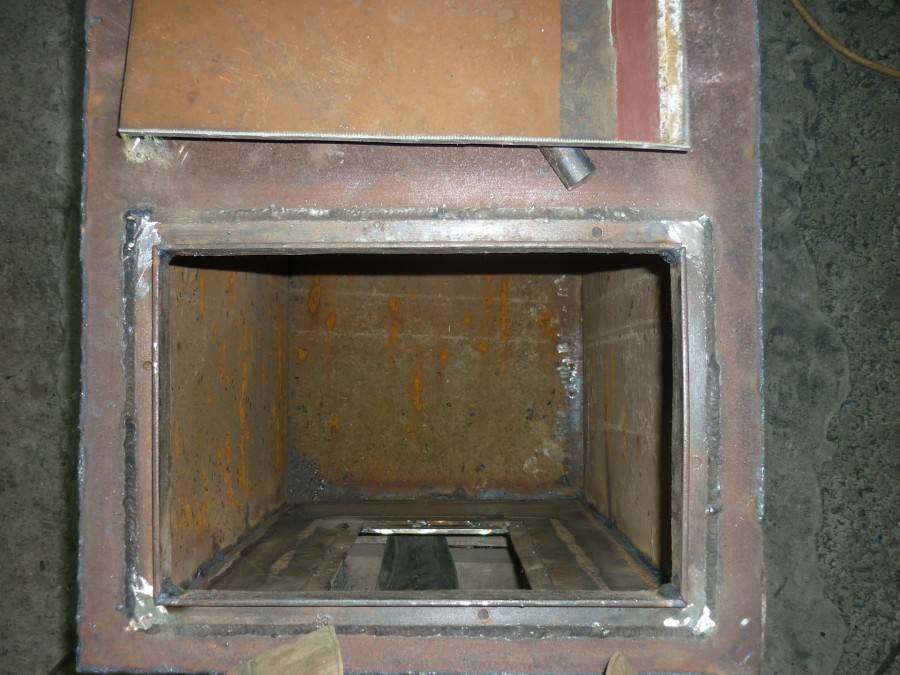

Изготовление колосниковой решетки

8. На расстоянии 15 см от верхней части короба привариваются два прочных прута, на которых будет размешаться один или два съемных отражателя – толстостенных листов металла, которые будут задерживать поток горячих газов и отправлять их на дожиг. При этом они не должны полностью перекрывать печь. Чтобы горячий дым имел возможность поступать в трубу, от передней (для первого листа) и задней части печи делается отступ около 8 см.

Схема прохождения газов в простейшей буржуйке и печи с установленным отражателем

9. Далее заваривается верхняя часть короба, а затем в ней вырезается отверстие для трубы .

Отверстие для трубы

10. Передняя часть печи с вырезанными в ней отверстиями для дверок топки и зольника, приваривается последней. 11. Размер дверки топливника должен быть достаточным, чтобы можно было без усилий закладывать топливо и менять колосники. Отверстие для зольника делается чуть меньше. 12. Петли привариваются вначале к дверке, а затем и корпусу буржуйки. Их можно купить готовыми или сварить из двух трубок разного диаметра. Ручки для дверки могут изготавливаться из полосы металла или прутка.

Важно! При креплении дверок следует подгонять их к корпусу как можно плотней; для этого производится их рихтовка (выравнивание) и зачистка наждачным кругом. Клиновые щеколды, закрывающие дверцы, подгоняются к корпусу как можно плотней

13. На такой печи можно приготовить пищу или согреть воду. Для этого в верхней части короба прорезается отверстие необходимого диаметра. Конфорку для печи. которая будет вставляться в это отверстие, можно приобрести в любом строительном магазине.14. Для удобства пользования конструкция устанавливается на ножки или сварную подставку из труб.15. Дымоходная труба присоединяется к печи с помощью гильзы. 16. Для вставки заслонки-шибера. регулирующего выход дыма, в трубе просверливаются два отверстия. Прут металла вставляется в отверстия и сгибается под 90°. К нему в центре трубы прихватывается «пятак» из металла – шибер, диаметр которого должен быть чуть меньше диаметра самой трубы на 3-4 мм.

Шибер для регулировки выхода дыма

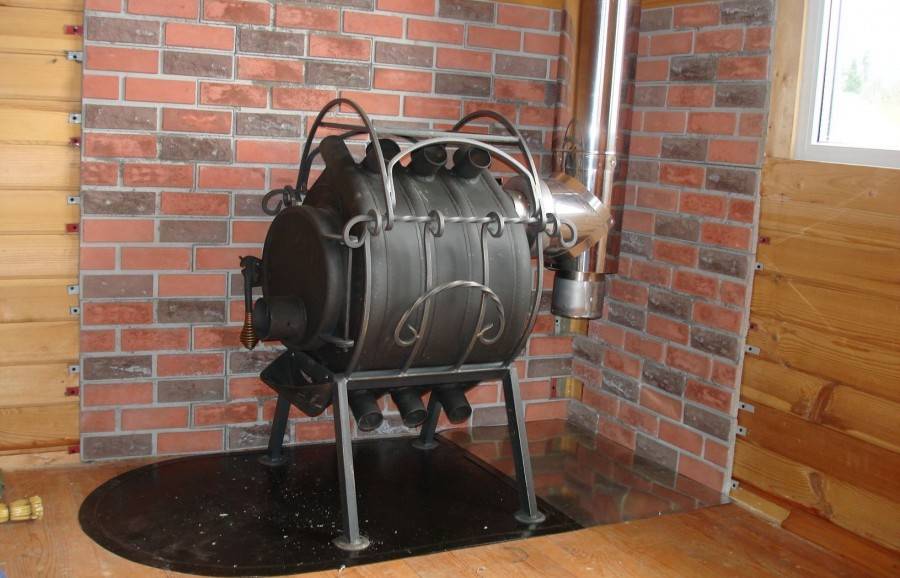

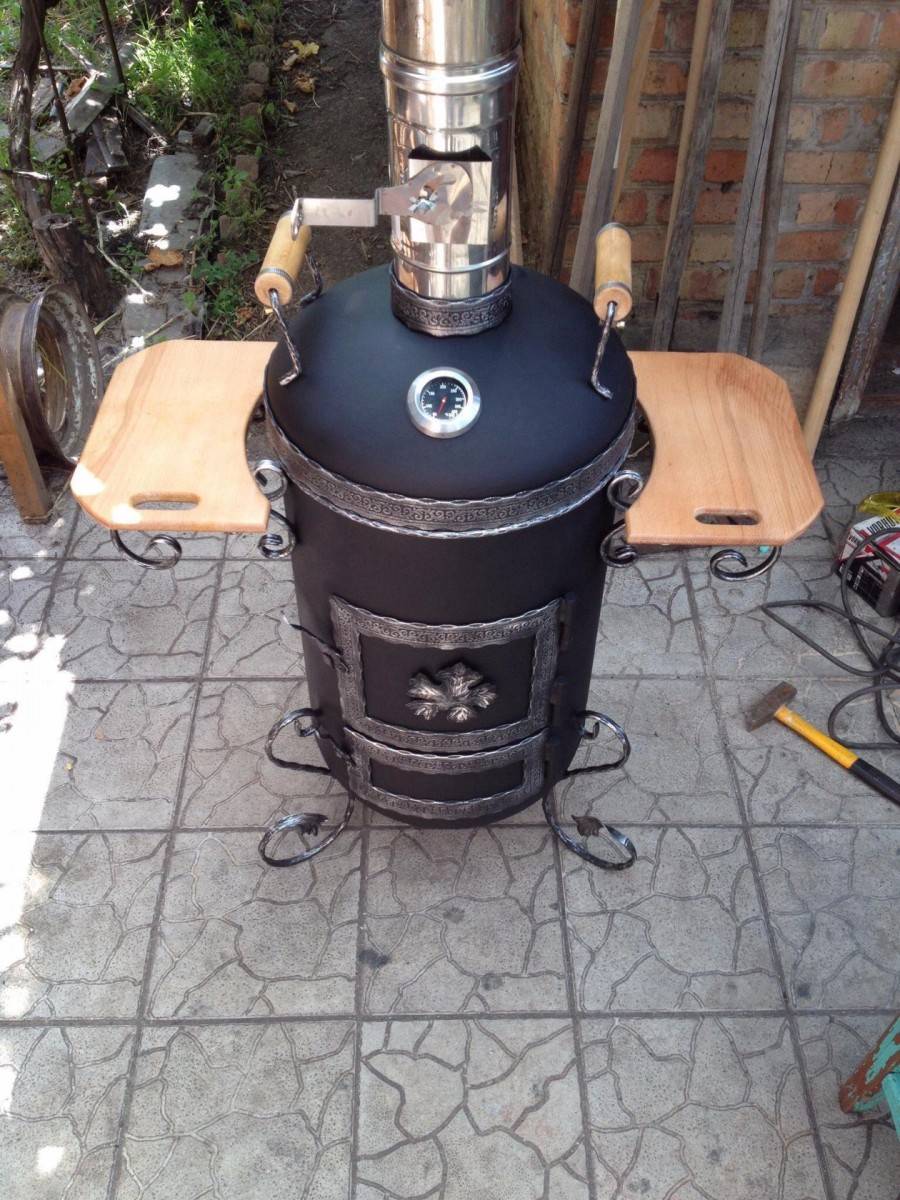

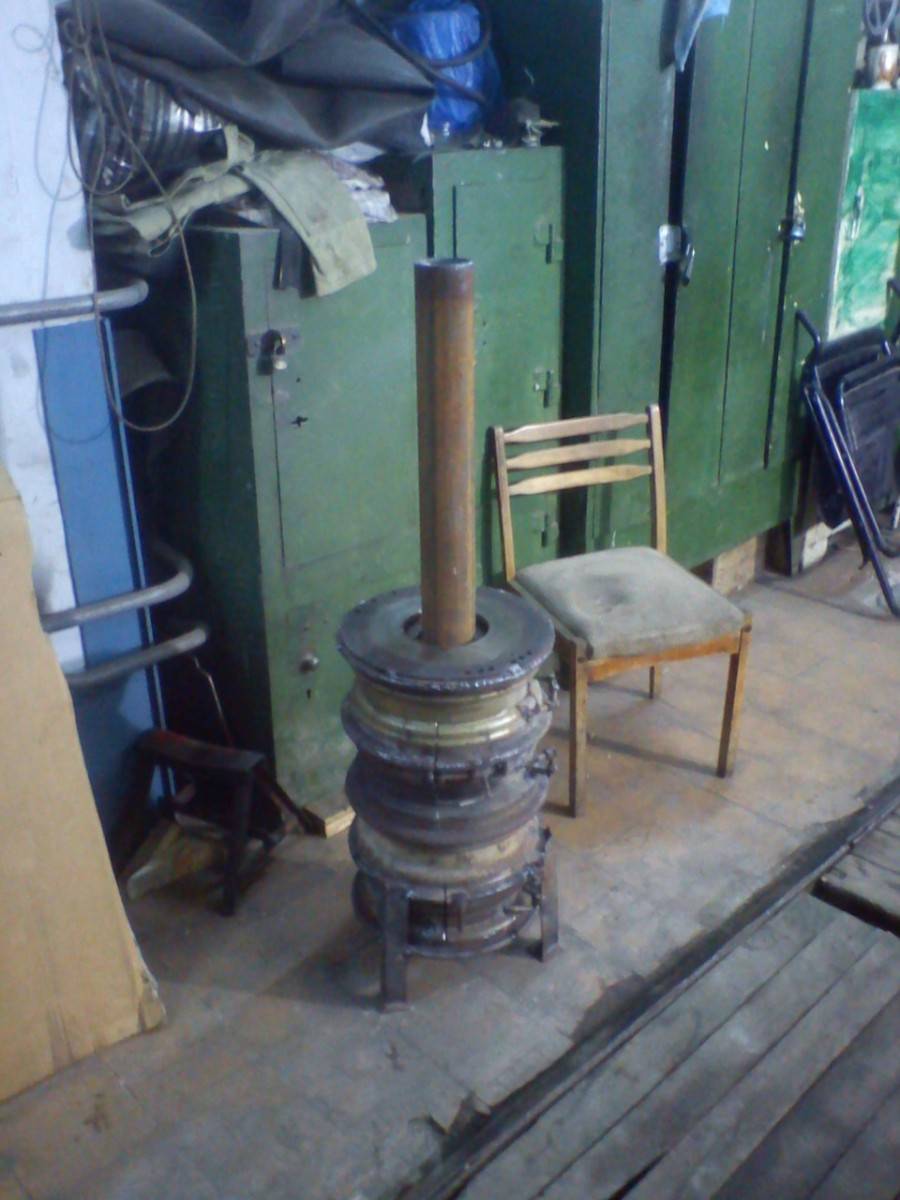

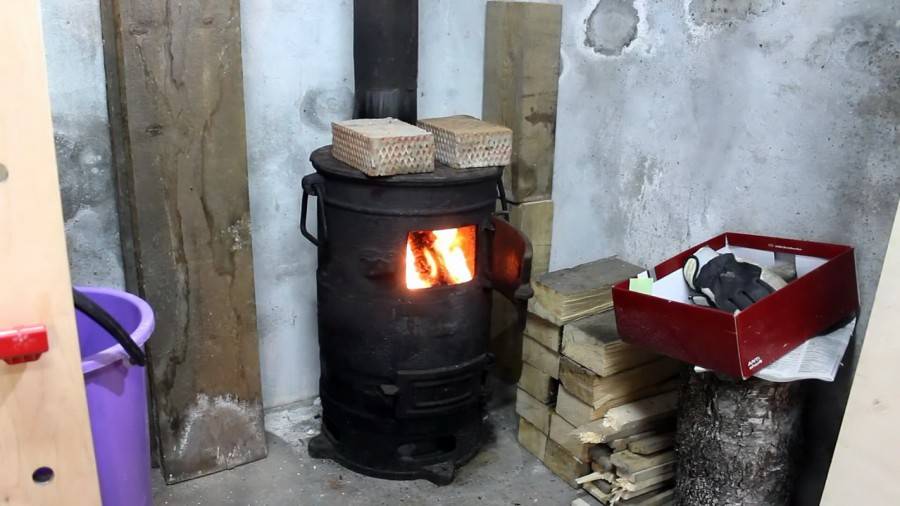

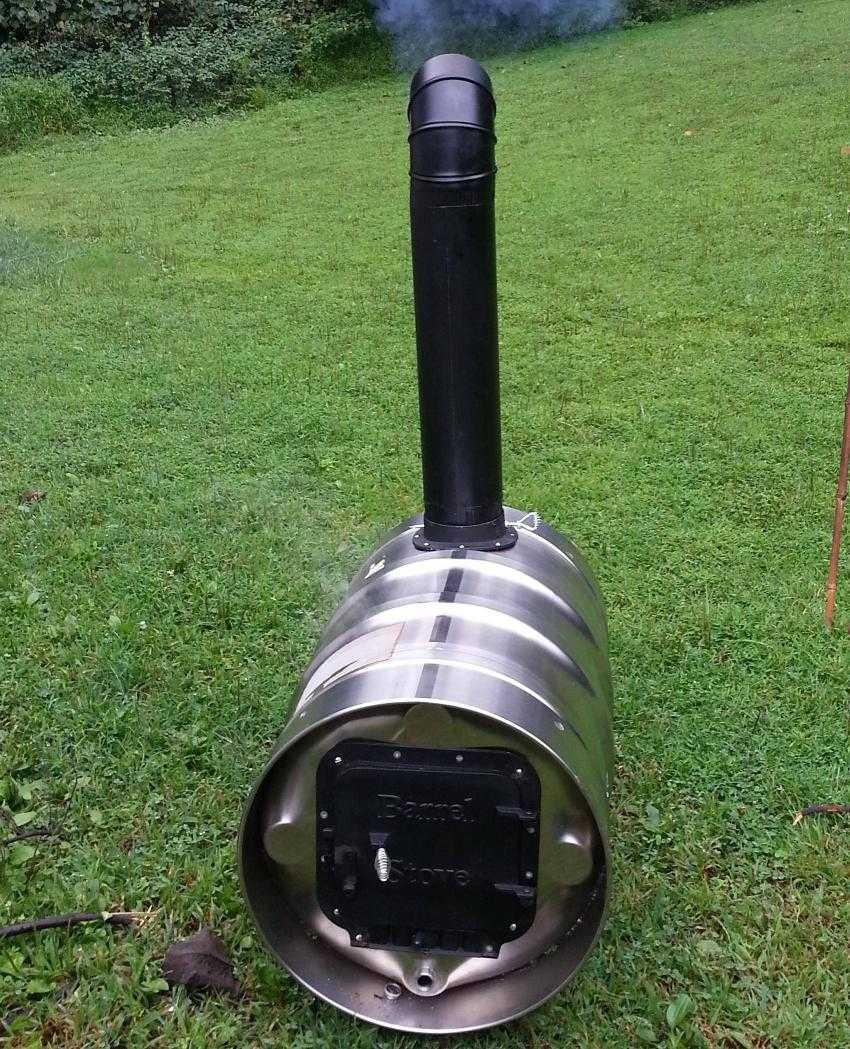

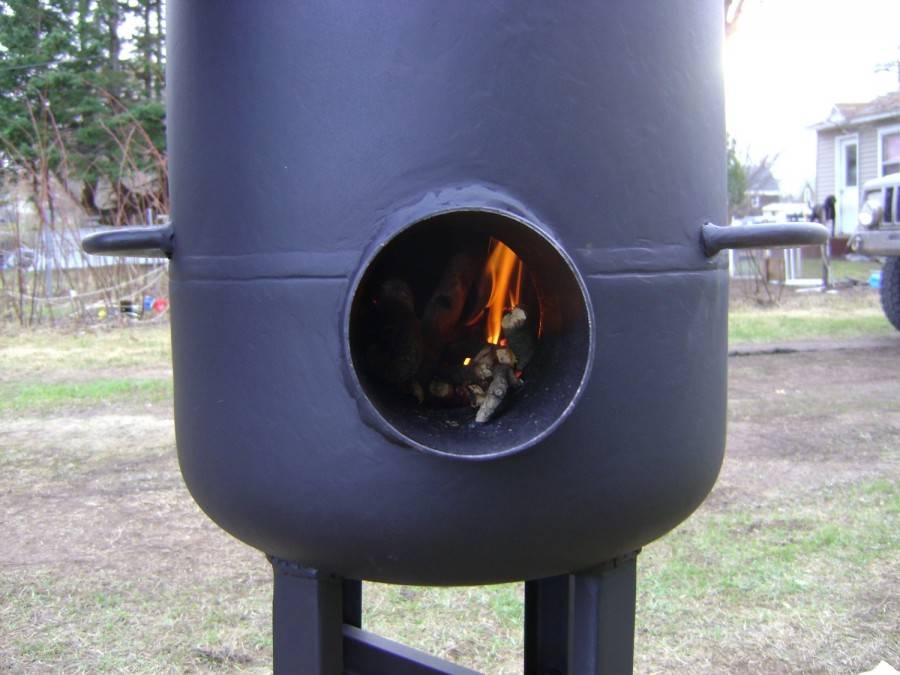

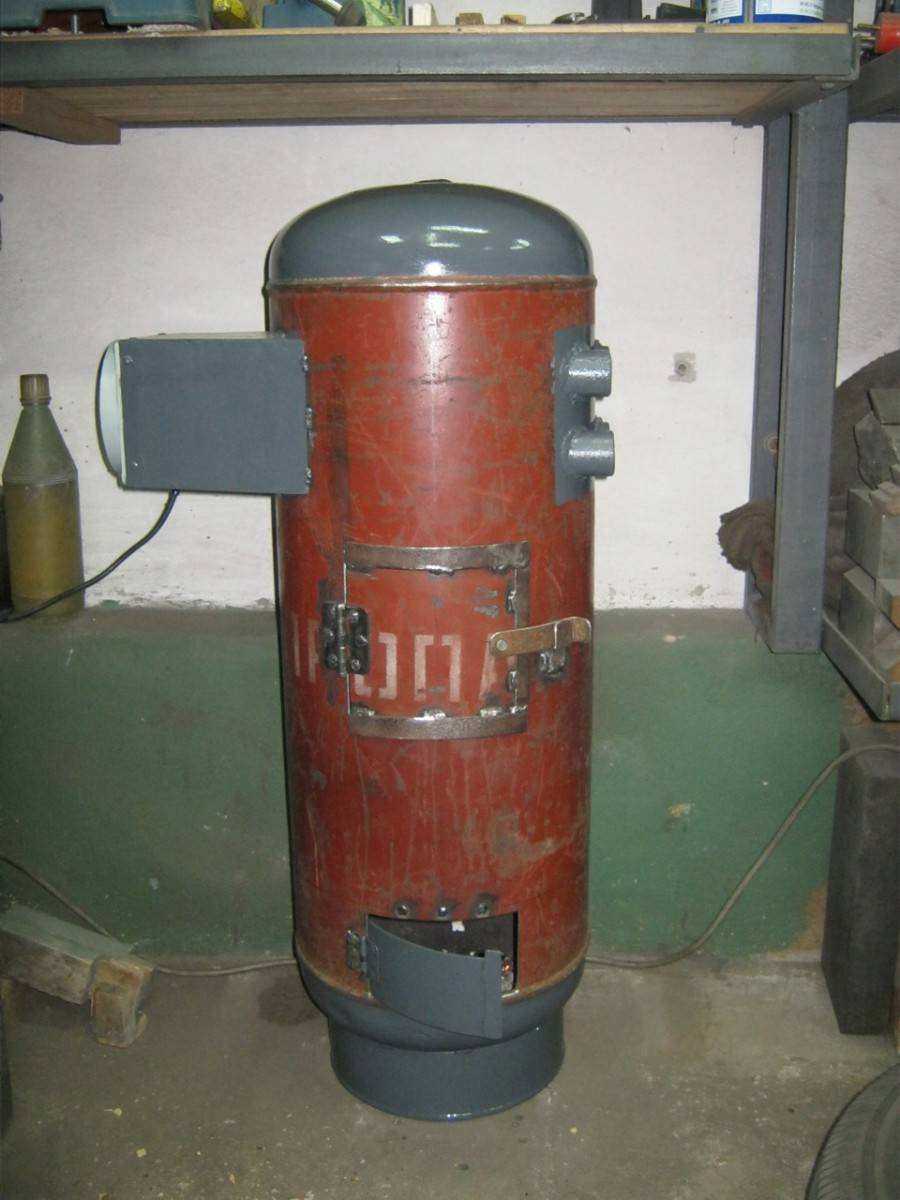

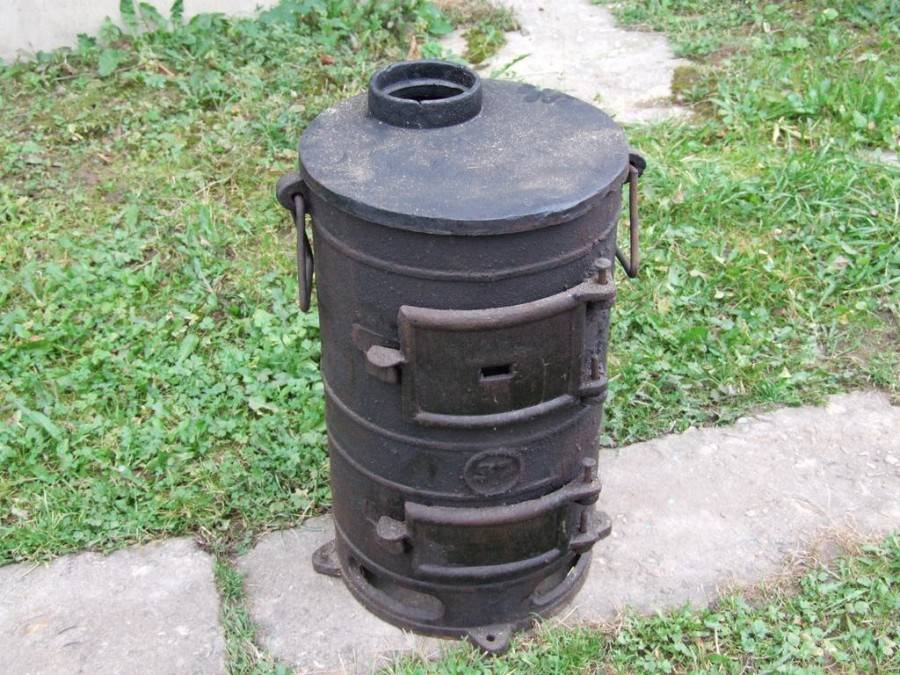

Фото буржуйки своими руками

Также рекомендуем просмотреть:

  • Котлы длительного горения
  • Установка полотенцесушителя
  • Как прочистить дымоход
  • Теплоаккумулятор для отопления
  • Подогрев водопровода от замерзания
  • Дымоходы для газовых котлов
  • Солнечный коллектор
  • Отопление частного дома
  • Печь своими руками
  • Ливневая канализация
  • Канализация в частном доме
  • Водопровод на даче
  • Трубы для отопления
  • Вода в дом из колодца
  • Камин своими руками
  • Насос для скважины
  • Монтаж дымохода
  • Канализация своими руками
  • Радиаторы отопления
  • Печь шведка
  • Теплый пол своими руками

Пожалуйста, сделайте репост

Собираем сами – последовательность действий

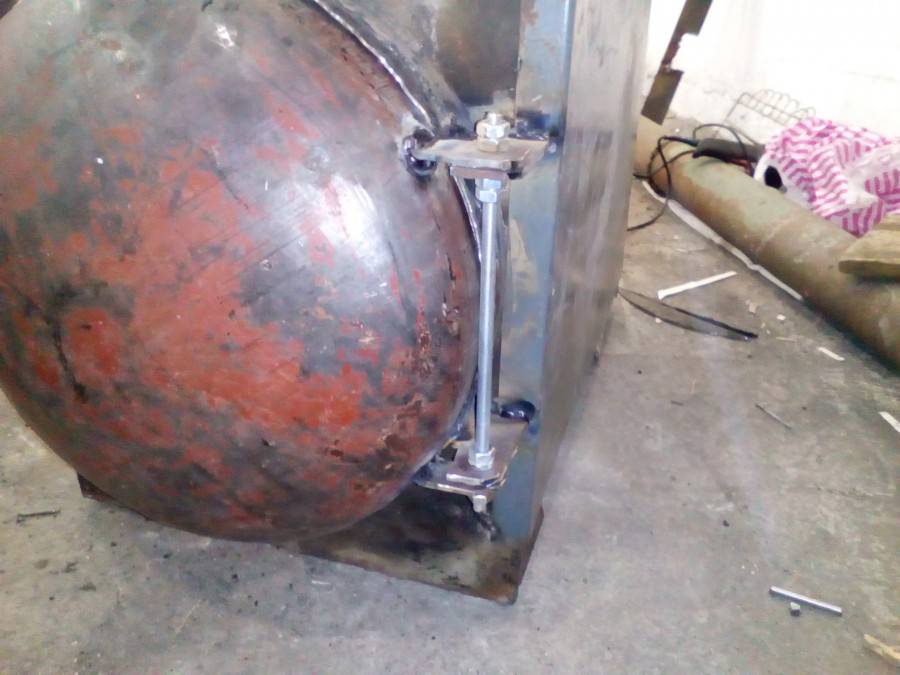

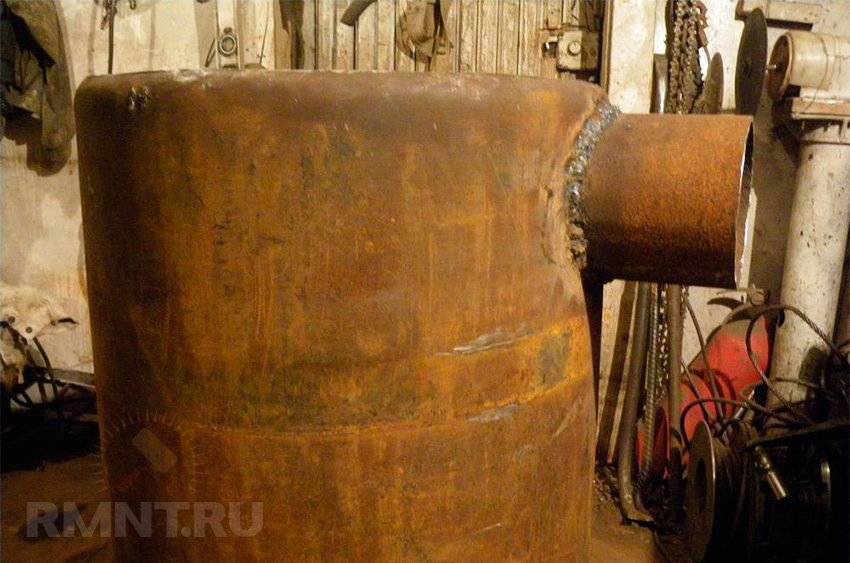

Наиболее удобно применить бочку или газовый баллон. В них аккуратно отрезаем верх – материал еще пригодится. В баллоне предварительно откручиваем вентиль, сливаем остатки газа и на несколько дней оставляем, пока не перестанет чувствоваться запах газа. В корпусе вырезаем место для крепления герметичной дверки, через которую удаляется зола. Из 5-миллиметрового металла вырезаем круг, по диаметру несколько меньший внутренней части.

Посредине привариваем трубу для подвода кислорода. Она в нижнем положении должна выступать над поверхностью отопительного устройства на 15 см. Снизу привариваем 6 лопастей высотой 5 см под некоторым углом. Для модели, в основе которой газовый баллон, применяем верхнюю часть корпуса, где вырезаем место под трубу, в бочке для этих целей используем крышку. Воздухоподводная труба должна свободно передвигаться вверх-вниз. Снизу корпуса привариваем ножки для устойчивости. Сбоку верхней части вырезаем круглую дырку и крепим трубу 150 мм для отвода дыма.

Из листового железа изготовить агрегат сложнее. Требуется точность расчетов и разметки всех деталей, разрезать и приварить. Устройство круглой формы сделать в домашних условиях без специальных валков для выгибания металла практически невозможно, конечно, если не применяется тонколистовая жесть, что нерационально. Если нет возможности для скручивания листов, выходом станет изготовление прямоугольной печи. Возможный вариант представлен на чертеже.

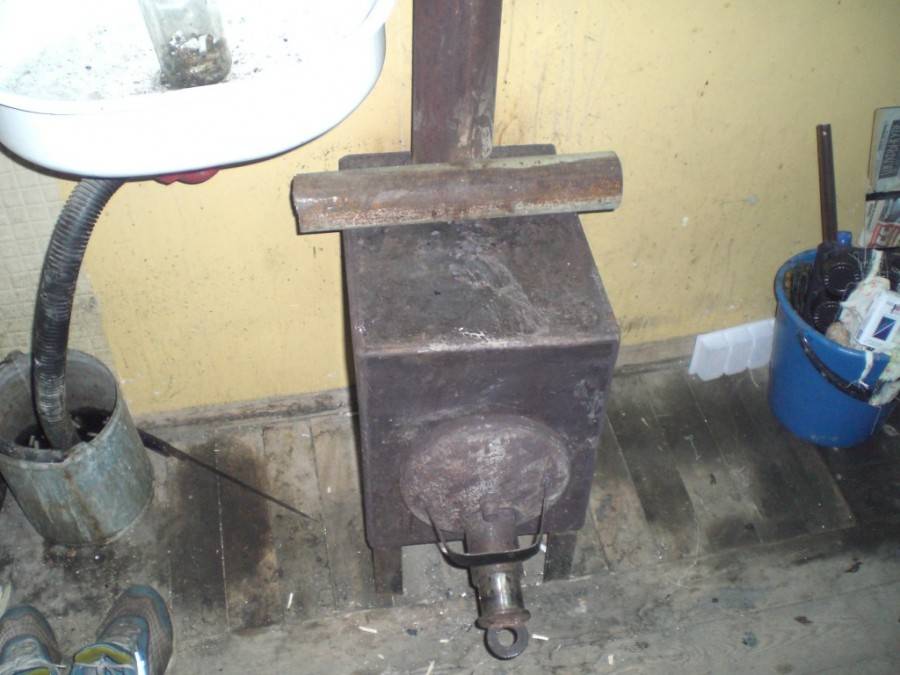

По внешнему виду она напоминает известную всем печь-буржуйку, но в конструкцию внесены изменения, повышающие эффективность. Основные изменения касаются поддувала. Оно выполнено из 80-миллиметровой трубы наподобие буквы Г, но для простоты можно выполнить прямым. На патрубке с резьбой сверлим отверстия диаметром 6–8 мм. На резьбу устанавливаем глухую пробку, поворачивая которую по резьбе регулируем горение с большой точностью.

Буржуйка в процессе работы раскаляется, поэтому ее используют не только как отопительную, но и в качестве варочной. По сторонам снаружи устанавливаем экран на расстоянии от стенок 50 мм. Ребра наваривать не стоит – агрегат эффективно работает при раскаленном нутре. Экран служит защитой помещения от инфракрасных лучей, предотвращает перегрев помещения. Их он отражает не менее половины, поддерживая оптимальную температуру в отопительном устройстве.

Увеличение КПД буржуйки своими руками

Так как улучшить теплоотдачу буржуйки не всегда можно лишь прочистив трубу, был сформирован более трудозатратный, но все же довольно простой способ.

Перед тем как повысить КПД буржуйки, необходимо подготовить:

  • Около 30 красных жаропрочных кирпичей.
  • Каркас, выполненный из стального уголка.

На верхней части каркаса можно будет сушить травы, ягоды и различные растения

Каркас, установленный на плиту буржуйки, будет играть роль теплового экрана. Он не только продержит тепло в течение более длительного времени, но и уменьшит нагрузку на трубу и продлит срок ее службы.

Так как улучшить буржуйку необходимо правильно, стоит с ответственностью подойти к следующим шагам формирования теплового экрана:

  • Из уголка свариваются две рамы, нижняя ставится так, чтобы ребро захватывало плиту.
  • С внешней стороны к раме добавляются еще четыре уголка.
  • Следующая рама, по размерам соответствующая нижней, приваривается на высоте одного ряда кирпичей.
  • Каркас устанавливается на буржуйку, к нему добавляется труба дымоотвода.
  • Начинается кладка кирпича на глиняном растворе. Первый ряд располагается по раме плашмя, следующий — ребром, затем снова плашмя, потом еще два ряда ребром.

Толщина швов при кладе должна быть минимальной

  • К последнему ряду со всех сторон прикрепляется стальная полоса, которая будет играть роль фиксатора.
  • Зазор между кирпичами и трубами наполняется раствором или асбестовым шнуром.

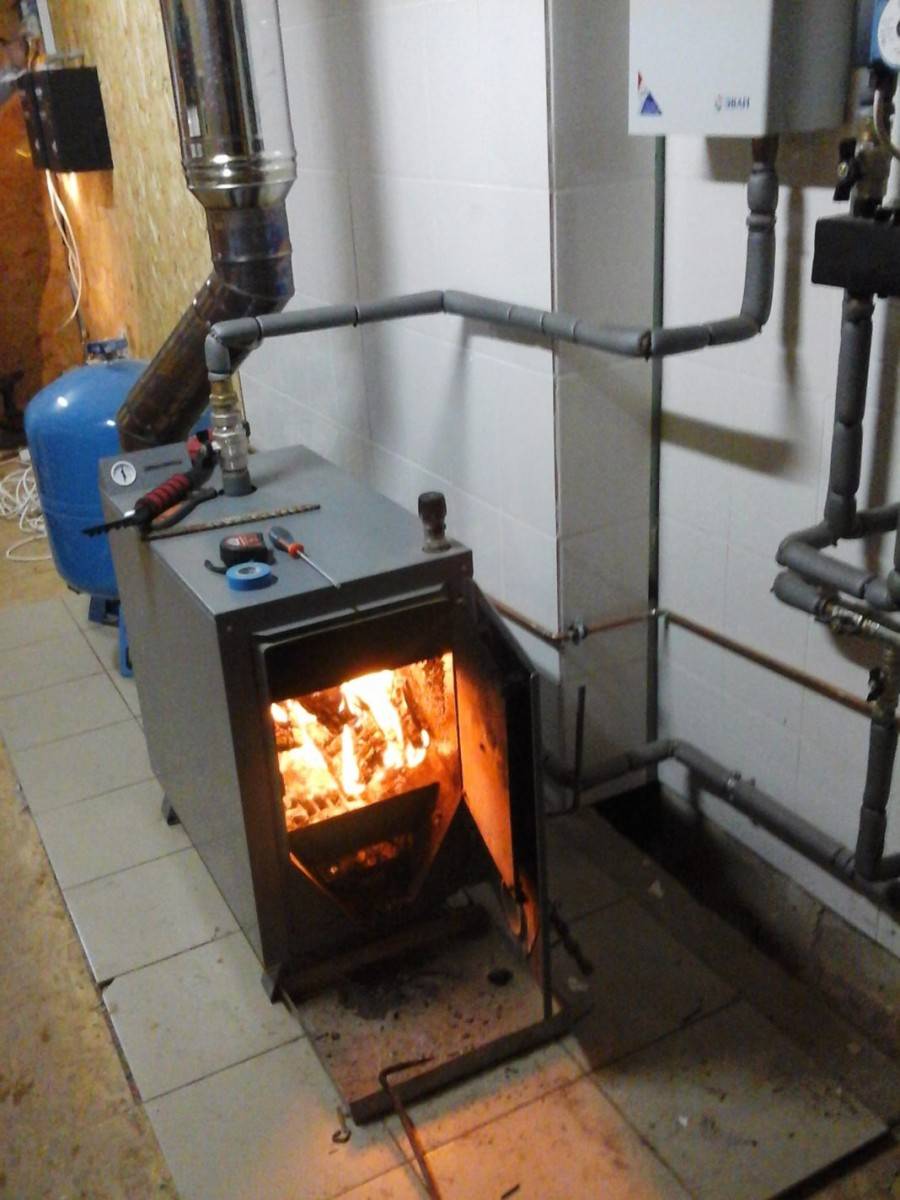

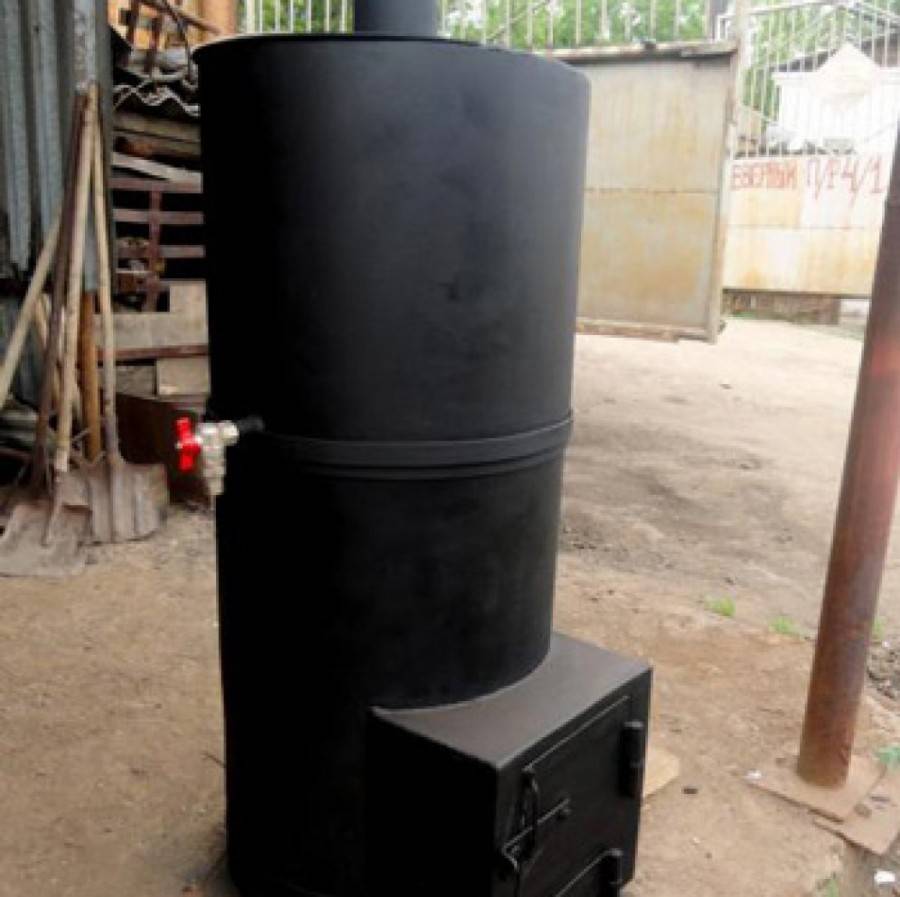

Для многих городов отопление является важнейшей частью жизнеобеспечения, и в частных домах оно формируется чаще всего с использованием печей. Одним из самых популярных видов является буржуйка с водяным контуром, включающая в своей конструкции радиаторные батареи, позволяющие обогревать весь дом. Приобретение такой конструкции многим может оказаться не по карману, однако сформировать водяное отопление от буржуйки можно и своими руками.

После всех процедур печь оставляется на пару суток для высыхания. После этого необходимо протопить печь несколько раз в течение 15 минут. Тогда такая наполовину самодельная буржуйка с высоким КПД сразу же покажет свою эффективность и прослужит долгое время.

На этой схеме показано, что углекислые газы перед попаданием в дымоход делают несколько оборотов, что способствует лучшему сжиганию топлива. При этом диаметр дымохода в миллиметрах должен быть в 3 раза больше объёма топки, измеренного в литрах.

Внутреннее устройство печи длительного горения «бубафоня»

  • Основным элементом в конструкции «бубафони» является ее корпус. Как правило, он имеет цилиндрическую форму: баллон, большой огнетушитель, бочка или толстая труба с приваренным днищем.
  • Дымоход для отвода отработанных продуктов горения. Делается, в большинстве случаев, из металлической трубы 11-25 сантиметров в диаметре, приваренной к верхней части корпуса.
  • Поршень-подаватель. Он представляет собой металлический круг с наваренными на нижней части ребрами, в центре которого закреплена труба воздуховода. Ребра позволяют создать дополнительную воздушную прослойку между поршнем и поленьями, что положительно влияет на процесс тления и активность выделения пиролизных газов.
  • Регулирующая задвижка, которая позволяет управлять подачей окислителя внутрь печи.
  • Крышка с отверстием для воздуховода. Вместе с поршнем образует вторичную камеру сгорания, в которой и происходит воспламенение пиролизных газов.

Принципиальная схема самодельной пиролизной печи «бубафоня»

Дымоходный канал и регулировка тяги

Отвод продуктов сгорания в горизонтальной буржуйке выполняется в верхней части и как можно ближе к крышке топки. Для дымохода рекомендуется использовать трубу диаметром не менее 150 мм. Подача воздуха производится через вваренную сквозь дверцу гильзу, заходящую в нижнюю камеру на 70–100 мм. Для регулировки подачей воздуха лучше использовать готовые блоки с заслонкой. Быстро и на месте можно с наружной стороны к трубе приварить небольшой болт, который будет подтягивать дисковую заслонку.

Дымоход вертикальной буржуйки врезается в том же месте корпуса, но теперь, соответственно, расположен горизонтально. Если просверлить сквозной проход и провести через него шпильку, на которой закреплена круглая пластина, можно получить заслонку для регулировки тяги и полного управления процессом сгорания топлива.

рмнт.ру

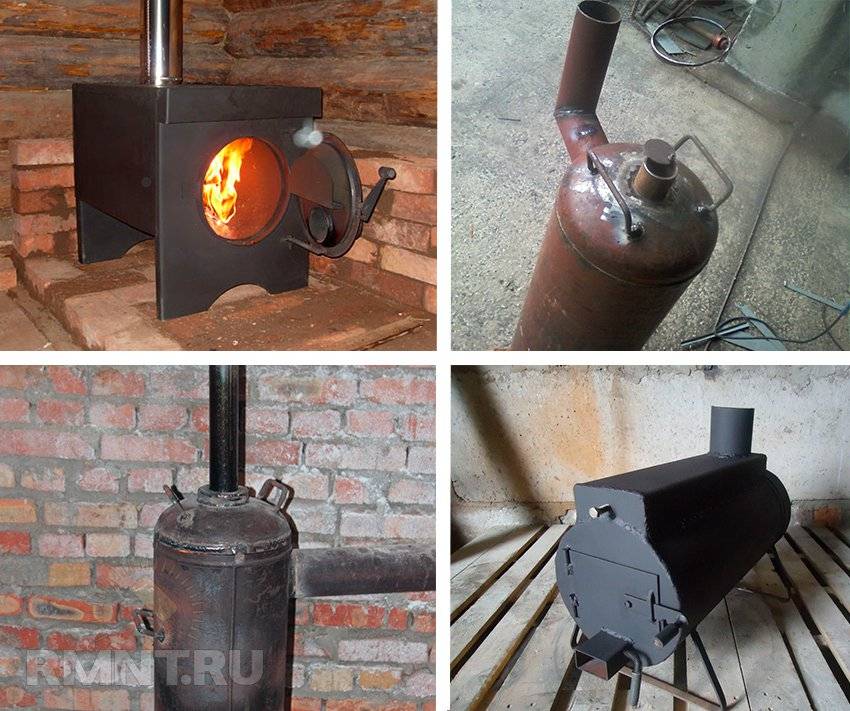

Делаем буржуйку

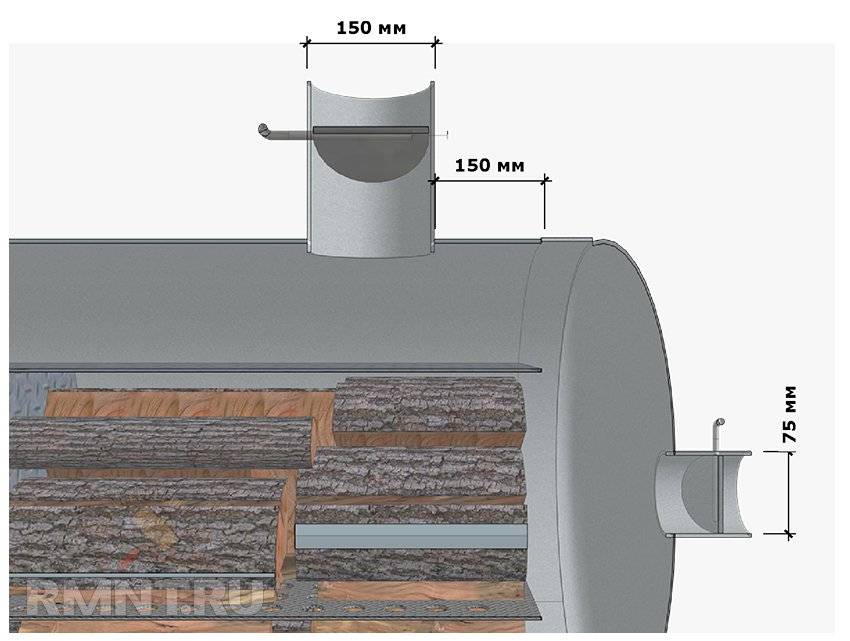

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

  • Камера сгорания – в ней горят дрова с образованием пиролизного газа;
  • Камера дожига – в ней происходит сгорание продуктов пиролиза;
  • Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
  • Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

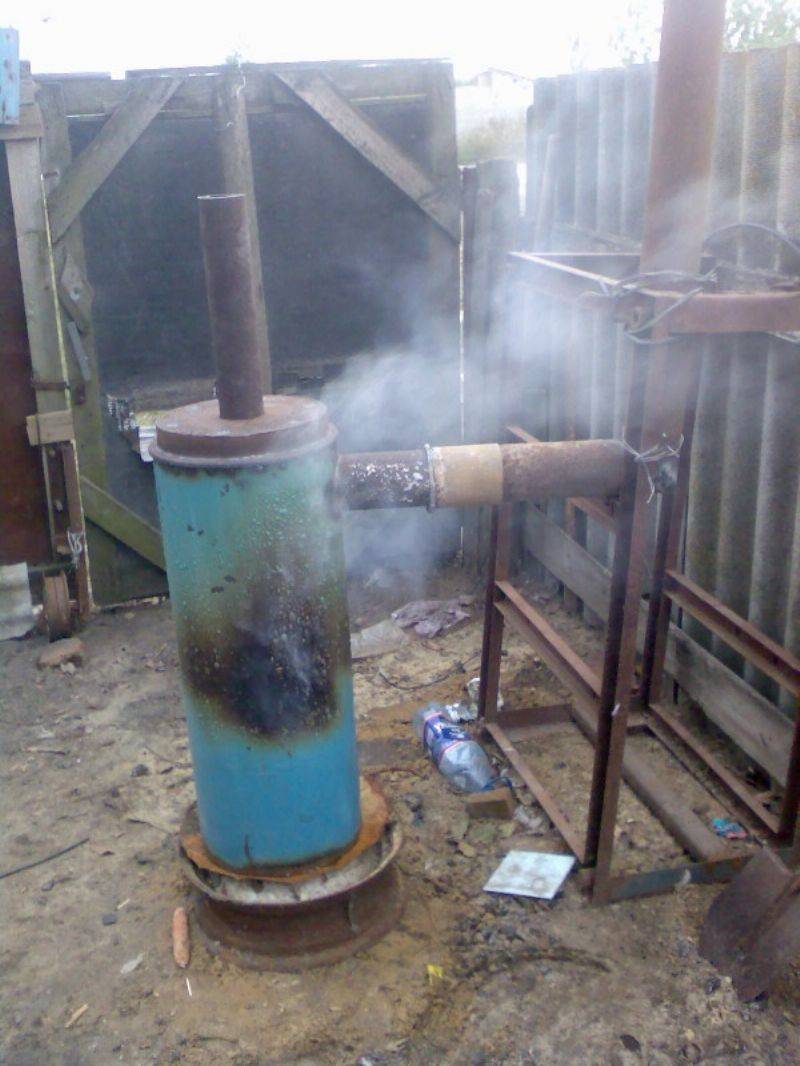

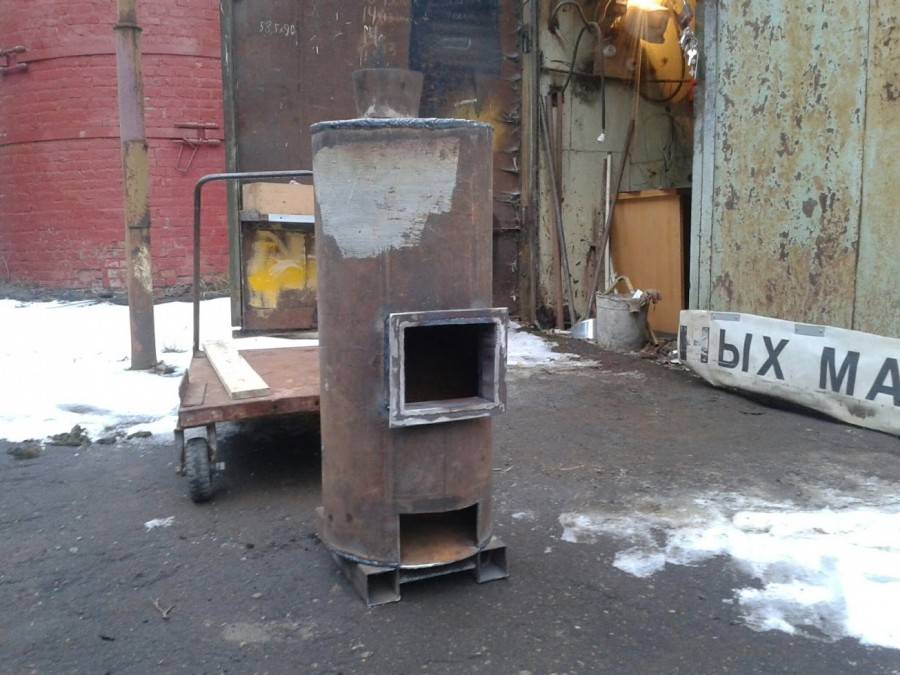

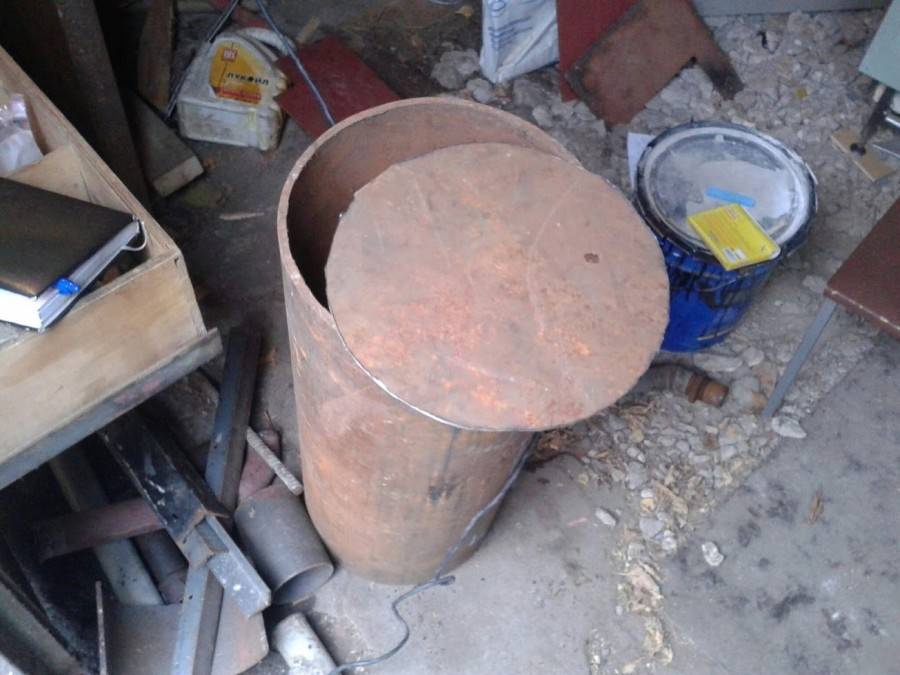

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
