Установка кассетных кондиционеров: технологические правила монтажа бытового “кассетника”

Установка дренажной системы

Монтаж кассетных кондиционеров включает обустройство дренажной системы. Для этого используется труба, подобранная под диаметр трубок агрегата.

Последовательность монтажа дренажа:

• к насосу внутреннего блока крепится трубка;
• проводится дренаж до места, куда будет сливаться лишняя вода;
• уклон дренажа делают постепенным – не больше 2-3 см на каждый метр трубы (такая система обеспечит самотек).

Установка дренажа происходит после крепления блоков. Нельзя опускать конец трубки в воду, это создаст дополнительную нагрузку на систему.

После монтажа дренажа проводится проверка его работы: через вход на наружной части устройства заливается обычная вода, а система включается под полное охлаждение. В таком режиме одновременно проверяется и насос, и дренаж.

Критерии выбора сплит-системы

Облегчить выбор подходящей модели кондиционера поможет грамотная подготовка, в процессе которой учитываются следующие важные факторы:

• соотношение мощности оборудования и площади помещения (на 10 м2 требуется 1 кВт при высоте потолков 2,2-2,7 м);

• назначение – только охлаждение или в сочетании с обогревом;

• функции устройства;

• особенности обслуживания;

• наличие теплоизлучающих приборов в помещении (они требуют увеличения мощности на 30%);

• количество фильтрующих элементов и порядок их замены (обслуживания).

После выбора подходящего варианта стоит внимательно осмотреть корпуса на предмет отсутствия деформаций. Также рекомендуется проверить комплектацию и уточнить, какие расходные материалы понадобятся для установки сплит-системы. В заключении проверяется правильность заполнения гарантийного талона и прочей документации.

Моноблочные кондиционеры

Мобильные кондиционеры

    Не требует специального монтажа
Повышенный уровень шума, высокая цена

Мобильный кондиционер (называемый также «напольный кондиционер»)  единственный тип кондиционера, который пользователь может установить самостоятельно. Для установки такого кондиционера достаточно вывести в форточку или приоткрытое окно гибкий шланг (воздуховод), по которому из кондиционера отводится горячий воздух. Учитывая, что шланг мобильного кондиционера небольшой длины (около 1 метра), при работе кондиционер должен находиться рядом с окном. Удлинять шланг не рекомендуется, так как это может нарушить тепловой режим холодильного контура. Недостатками мобильных кондиционеров являются высокий шум от компрессора, ограниченная мощность и высокая цена, сравнимая со стоимостью сплит-системы.

В некоторых моделях мобильных кондиционеров предусмотрено два воздуховода: через первый в кондиционер поступает уличный воздух, а через второй — удаляется. Это позволяет охлаждать нагревающийся радиатор (конденсатор) без использования воздуха, находящегося внутри помещения (о том, какие радиаторы есть в кондиционере и зачем они нужны, рассказывается в разделе Принцип работы кондиционера). Поясним, чем такое решение лучше традиционного варианта с одним воздуховодом. Если воздуховода для забора воздуха с улицы нет, то воздух, который отводится по единственному воздуховоду наружу, забирается из помещения. То есть охлажденный воздух выводится из помещения, а на его место через двери и щели в окнах поступает теплый воздух — это заметно снижает эффективность работы кондиционера. Для решения этой проблемы и был создан мобильный кондиционер с двумя воздуховодами, имеющий более высокую эффективность охлаждения.

При мощности свыше 3–4 кВт охлаждать конденсатор даже через два воздуховода нецелесообразно, так как поток воздуха через них становится слишком большим. В таких моделях конденсатор делают в виде отдельного блока с вентилятором. Этот блок вывешивается за окно и подсоединяется к внутреннему блоку с помощью быстроразъемных соединений (защелок). Такой кондиционер называют мобильной сплит-системой, поскольку он состоит из двух блоков — внутреннего и наружного. Однако, в отличие от традиционной сплит-системы, кондиционер такого типа сохраняет достоинства и недостатки своих мобильных собратьев: установку кондиционера может произвести неподготовленный пользователь, но шумный компрессор по-прежнему расположен во внутреннем блоке.

Некоторые современные модели мобильных кондиционеров оснащают пультом дистанционного управления. Также они могут иметь функцию автоматического удаления конденсата. В процессе работы кондиционера на его теплообменнике конденсируется влага, которая стекает в специальный бак. Нагреваясь от компрессора, эта вода испаряется и удаляется вместе с горячим воздухом наружу, но, если влажность воздуха будет высокой, то даже в таких моделях воду из бака придется периодически выливать.

Учитывая недостатки мобильных кондиционеров, использовать их рекомендуется только там, где нет возможности установить сплит-систему: на даче, в арендуемой квартире и т. п.

Оконные кондиционеры

Самая низкая цена, простой монтаж
Повышенный шум, устанавливается в оконном проеме.

Когда-то это был наиболее распространенный тип кондиционеров, однако в настоящее время, в связи со снижением спроса, лишь немногие производители предлагают подобные модели. Для установки оконного кондиционера необходимо вырезать прямоугольное отверстие в оконном стекле или тонкой стене. Кондиционер устанавливается таким образом, чтобы большая его часть находилась снаружи помещения. В этой части корпуса расположены вентиляционные решетки, через которые удаляется нагретый воздух. Внутри же остается только небольшая часть моноблока с декоративной передней панелью, через которую охлажденный воздух поступает в помещение. Типовая мощность оконных кондиционеров от 1,5 до 6 кВт. Наиболее простые из них могут только охлаждать воздух, более дорогие имеют режим нагрева и пульт дистанционного управления.

Основным недостатком оконного кондиционера считается высокий уровень шума, создаваемый компрессором, а достоинствами невысокая цена (от 5 000 рублей) и простота установки. Низкая популярность оконных кондиционеров объясняется тем, что при их монтаже нарушается теплоизоляция помещения (зимой холодный воздух будет проникать внутрь через корпус кондиционера). Однако в регионах с теплым климатом этот недостаток не является критичным, поэтому на юге России оконные кондиционеры занимают заметную долю рынка.

Достоинства и недостатки оборудования

Климатическая техника кассетного исполнения, как и классического, имеет свои плюсы и минусы. Которые рассмотрим подробнее далее.

Основные преимущества кассетных моделей

Явным преимуществом кассетных сплит-систем является равномерность воздушного распределения потока на площади помещения.

Причём этот преимущественный фактор напрямую связан с требованиями монтажа, согласно которым установка потолочной кассеты предусматривается исключительно в центральной части помещения.

Благодаря оптимальному размещению кассеты и такому же оптимальному распределению воздуха, удается более эффективно охлаждать помещения до требуемой температуры.

Ещё одно преимущество – архитектурная составляющая. Если классические сплит-системы, где используются настенные внутренние модули, создают реальные проблемы в плане организации дизайна, с кассетными модулями здесь проще.

Один из вариантов дизайна помещения, где проектом предусмотрена установка кассеты на потолке. Вполне привлекательное решение, исключающее видимую проводку каналов и кабелей питания

Более того, нередко встроенные в потолок кассеты становятся элементами дизайна, усиливающими привлекательность в целом. Особенно это отмечается в дизайне офисных и административных помещений.

Явные недостатки техники

Кассетным сплит-системам присущи и достаточно серьезные недостатки. Одним из таких ярко выраженных недостатков видятся монтажные ограничения. В частности, возможности установки техники только в местах с подвесным потолком.

При этом не каждая конструкция подвесного потолка может удовлетворять требованиям монтажа, так как необходим определенный зазор между настоящим и фальш-потолком.

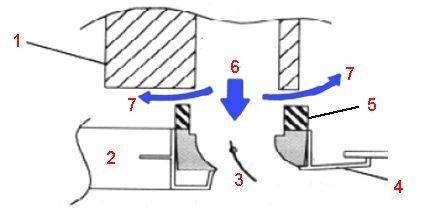

Результат неплотного прилегания уплотнения: 1 – корпус модуля; 2 – решетка; 3 – крыло жалюзи; 4 – корпус распределительной панели; 5 – уплотнение; 6 – охлажденный воздух; 7 – утечка охлажденного воздуха через неплотности

Недостатком таких систем может проявиться и некачественная изоляция между нижней стороной корпуса кассеты и распределительной панелью (рисунок выше). В этом случае охлажденный воздух проникает в подпотолочное пространство и конденсируется.

Как результат, отмечается эффект протечек и, как следствие, разрушение части конструкции подвесного потолка. Однако этот недостаток устраним технически – путем качественного изолирования.

Кассетный кондиционер

Название «кассетные кондиционеры» было присвоено данным сплит-системам полупромышленого типа отнюдь не случайно. В названии этого типа коммерческих кондиционеров отражена их основная особенность. Кассетный кондиционер – это сплит-система скрытого типа, фактически вся видимая часть внутреннего блока скрыта за подвесным потолком. Видимой глазу остается только декоративная панель с вентиляционной решеткой, откуда и выходит обработанный воздух. Таким образом, в смонтированном положении эта сплит-система напоминает кассету или блок.

Нижняя видимая часть внутреннего блока кассетного кондиционера обычно соответствует по размерам стандартной потолочной плитке — 600 × 600 мм, доходя до вдвое больших параметров — 1200 × 600 мм у самых мощных по производительности моделей. Так как видна только декоративная решетка с распределительными жалюзи, кассетные кондиционеры можно назвать самыми компактными и незаметными в интерьере среди всех типов сплит-систем.

Отсюда же вытекает и основное требование к монтажу кассетных кондиционеров — наличие подвесного потолка (например, армстронг). Поскольку кассетная сплит-система крепится к капитальному потолку, необходимо минимальное межпотолочное пространство в 35-45 см. Также, мы рекомендуем устанавливать подобные системы кондиционирования только в помещения с высотой потолков не менее 3х метров.

В отличие от канальных сплит-систем, также устанавливающихся за подвесным потолком, кассетные кондиционеры распределяют охлажденный воздух через нижнюю часть блока. С этим связан целый ряд преимуществ!

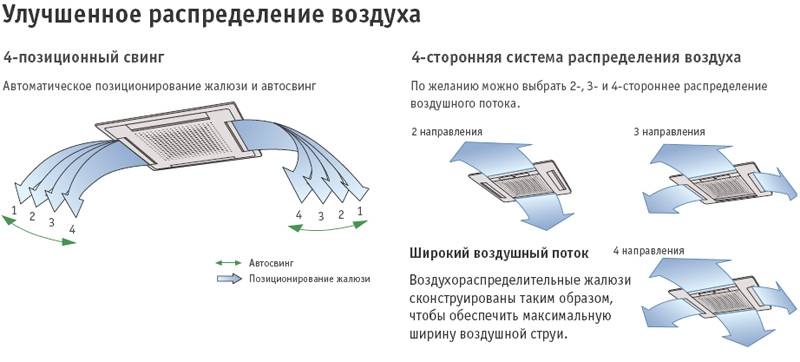

Идущая в комплекте к кондиционеру декоративная панель снабжена 2-х или 4-х сторонними жалюзи подачи воздуха, что позволяет управлять потоками воздуха разных направлениях. Охлаждение помещения происходит равномерно.

Мощный воздушный поток в нескольких направлениях способен охватывать весь периметр помещения, благодаря чему достаточно всего одного кондиционера для охлаждения большого помещения.

Распределение чистого воздуха направлено не вниз, а вдоль, что позволяет вообще не ощущать работу сплит-системы.

Отсутствуют воздушные вихри в любой точке помещения при включенном устройстве. Можно смело располагаться для работы или отдыха прямо под кондиционером, не боясь, что надует.

Кроме того, в кассетные кондиционеры благодаря их уникальной конструкции можно опционально установить помпу для подмеса свежего воздуха снаружи. Это существенно расширяет ваши возможности, ведь подмешивание свежего воздуха выходит за рамки функций обычной системы кондиционирования – охлаждение и перераспределение воздуха в помещении. Кассетный кондиционер способен добавлять до 30% свежего воздуха с улицы в воздух, подающийся в помещение. В некоторых случаях это позволит сэкономить на установке приточной вентиляции.

Разумеется, как и сплит-системы любого другого типа, кассетные кондиционеры обязательно снабжаются фильтрами с различными функциями (очистка, ионизация). К другим плюсам кассетных кондиционеров относится малошумная работа. На климатическом рынке сегодня можно встретить модели на любой вкус, по функциональности не уступающие бытовым сплит-системам.

Управление кассетами (кассетными кондиционерами) не вызывает никаких трудностей. Производители обычно предусматривают два пульта для одного устройства: настенный и дистанционный.

Сплит-системы кассетного типа бывают как небольшими, так и мощными, рассчитанными на промышленные помещения крупных размеров. Традиционно кассетные кондиционеры способны обеспечить поддержание нужных температур в помещениях от 30 до 180 м2.

Классическое применение рассматриваемых устройств — это магазины (залы супермаркетов, шоу-румы, торговые секции), банки, крупные офисные помещения, залы различного назначения. По нашему опыту, кассетные кондиционеры являются одними из приоритетов при установке в офисах, холлах гостиниц, спортивных залах, конференц-залах и ресторанах — по той причине, что они практически бесшумны, органично вписываются и не портят дизайн помещения.

Добавим, что кассетные кондиционеры можно устанавливать, когда уже сделан ремонт, и монтаж кассетного кондиционера не разрушит внутреннее оформление. Что было бы невозможно при установке канального кондиционера. При монтаже на руку сыграет и заведомо длинные трубопроводы хладагентов: максимальная длина – 70 м (1) и максимальный перепад высот до 30м (2).

Наша компания осуществляет поставку, профессиональное проектирование и установку кассетных кондиционеров.

голоса

Рейтинг статьи

Монтаж климатического оборудования

Чтобы оптимизировать работу кондиционера, внутренний блок устанавливают по центру помещения, а подведенные коммуникации скрывает конструкция подвесного потолка. Монтаж кассетного кондиционера проводится только профессионалами и включает этапы:

• Установка наружного блока на внешней стене здания и прокладка коммуникационных компонентов.
• Установка внутреннего блока на потолке помещения.
• Прокладка воздуховодных путей.
• Подсоединение кабелей.
• Закрепление устройства подмеса воздуха (при наличии).
• Крепление лицевой панели внутреннего блока.
• Проведение пуско-наладочных работ.

Высота межпотолочного пространства должна быть 25-40 см

Установка внутреннего блока кассетных кондиционеров начинается с частичного разбора потолка:

• убирают одну или 2-3 плиты;
• устанавливают крепеж для кассеты, закрепляя на перекрытии подвесами на анкерных болтах, идущих в комплекте;
• сняв решетку кассеты, внутри закрепляют на подвесах внутренний блок кондиционера;
• выполняют подключение трассы хладагента и соединение оборудования с линией электропередач;
• подключают систему отвода конденсата.

Рекомендации к монтажу

Внутренний блок кассетного типа устанавливается так, чтобы лицевая панель расположилась на одном уровне с поверхностью потолка. Если кондиционер включает систему подмеса воздуха наружного обращения, воздуховод выносят наружу, после чего крепят очистительный фильтр и воздушную заслонку. При работе оборудования воздух будет охлаждаться и разбавляться свежим, предварительно очищенным потоком с улицы.

Лицевая декоративная решетка комнатного блока подлежит установке после завершения монтажа компонентов климатического оборудования и косметической отделки. На последнем этапе подключают питание и включают оборудование. При отсутствии ошибок монтажа и корректной работе системы, остается провести индивидуальную настройку параметров работы кондиционера.

Монтаж внутренней части

Установка простых кассетных кондиционеров начинается с монтажа внутреннего блока. Лучшее место для кондиционера — в центре комнаты. Устройство будет наиболее эффективно и полезно, сможет создать правильный воздушный поток.

Перед монтажом блока создается картонный образец, совпадающий по размерам с устройством (если такого образца нет в комплекте с устройством).

Образец прикладывается к месту на стене или потолке, чтобы определить фронт работ. Если есть такая необходимость, проводится обрезка профиля потолка (алюминиевого), но только после его тщательного укрепления. Для снижения вибрации внутреннего блока перед монтажом потолок дополнительно оснащается пенопластовыми вставками. Для шпилек, на которых будет держаться кондиционер, проделываются отверстия с помощью дрели.

Монтаж дополнительных труб

С помощью уровня проверяется положение блока (иначе в будущем будет собираться жидкость). После этого измеряется расстояние для будущей магистрали с фреоном. Трубы, которые идут в комплекте с устройством, аккуратно подрезаются под сделанные замеры

Важно вычистить всю металлическую стружку, которая может оставаться в обрезках. Для обработки краев труб используются специальные инструменты. Для установки труб проводится изоляции с помощью скотча или липкой ленты

Затем труба утепляется и вешается на подготовленные крючки. С помощью стяжек трубы фиксируются, чтобы избежать их расшатывания во время прохождения воздуха. Изогнутые трубы нуждаются в дополнительном креплении – вручную труба не сгибается, это может повредить или сломать ее. Если длины трубы не хватает, можно нарастить через увеличение диаметра. Заключительная подгонка труб — сварка отдельных частей.

Для установки труб проводится изоляции с помощью скотча или липкой ленты. Затем труба утепляется и вешается на подготовленные крючки. С помощью стяжек трубы фиксируются, чтобы избежать их расшатывания во время прохождения воздуха. Изогнутые трубы нуждаются в дополнительном креплении – вручную труба не сгибается, это может повредить или сломать ее. Если длины трубы не хватает, можно нарастить через увеличение диаметра. Заключительная подгонка труб — сварка отдельных частей.

Подсоединение внутренней части системы

Закрепленные трубы следует подключить к блоку. Для этого проводятся последовательные действия:

• трубы подводятся к соплам внутренней части устройства;
• гайка надевается на патрубок;
• к трубе крепится конус;
• конус надежно фиксируется;
• между блоком и трубой крепится утеплитель.

После окончательной фиксации соединительных частей устанавливается планка, которая прикрывает трубы. С помощью уровня устанавливается облицовка – внутренний блок полностью прикрывается и подстраивается под декор.

Достоинства и недостатки оборудования

Климатическая техника игры на кассете, помимо классической, имеет свои плюсы и минусы. О чем мы поговорим более подробно позже.

Основные преимущества кассетных моделей

Явным преимуществом сплит-кассетных систем является равномерность распределения воздушного потока по площади помещения.

Кроме того, этот преобладающий фактор напрямую связан с потребностями монтажа, согласно которым установка подвесного потолка предусмотрена исключительно в центральной части помещения.

Благодаря оптимальному расположению кассеты и такому же оптимальному распределению воздуха можно более эффективно охлаждать помещения до необходимой температуры.

Еще одно преимущество – архитектурная составляющая. В то время как классические сплит-системы с внутренними настенными модулями создают реальные проблемы с точки зрения организации дизайна, кассетные модули здесь проще.

Один из вариантов дизайна комнаты, где по проекту предполагается установка кассеты на потолке. Довольно привлекательное решение, исключающее видимую разводку силовых каналов и кабелей

Кроме того, кассеты, часто встраиваемые в потолок, становятся элементами дизайна, повышающими его общую привлекательность. Особенно это отмечается в дизайне офисов и административных помещений.

Очевидные недостатки техники

Кассетные сплит-системы также имеют довольно серьезные недостатки. Ограничения на установку рассматриваются как один из этих очевидных недостатков. В частности, возможность установки оборудования только в местах с подвесным потолком.

В то же время не все потолочные конструкции могут соответствовать требованиям к установке, поскольку требуется некоторое пространство между реальным потолком и подвесным потолком.

Результат неплотного уплотнения: 1 – корпус модуля; 2 – решетка; 3 – крыло ревности; 4 – корпус распределительного щита; 5 – уплотнение; 6 – охлаждаемый воздух; 7 – потеря охлажденного воздуха из-за негерметичности

Недостатком таких систем может быть плохая изоляция между нижней частью корпуса кассеты и распределительной панелью (изображение выше). В этом случае охлажденный воздух попадает в пространство под потолком и конденсируется.

В результате отмечается эффект протечек, а как следствие – разрушение части конструкции подвесного потолка. Однако этот недостаток можно устранить технически, при помощи качественного утеплителя.

Виды сплит-систем, их преимущества и недостатки

Системы кондиционирования всех видов состоят из двух блоков – наружного и внутреннего. Различаются они в зависимости от внутреннего устройства.

Настенные системы кондиционирования очень часто применяют в частных квартирах и домах, хотя они отлично будут работать и в офисе небольшой площади. У таких кондиционеров много преимуществ:

• Большой ассортимент в магазинах бытовой и климатической техники, что позволяет сделать оптимальный выбор любому покупателю;
• Сравнительно невысокая стоимость, в зависимости от бренда можно подобрать устройство на запланированную сумму;
• Низкий уровень шума, такой кондиционер не доставит неудобств домочадцам;
• Красивый и современный дизайн, который позволит органично вписать такой кондиционер в любой интерьер;
• Возможность работать в энергосберегающем ночном режиме.

Из недостатков можно назвать трудность монтажа, для которого чаще всего требуется привлечение специалистов.

Канальные сплит-системы устанавливают в офисах и крупногабаритных квартирах. Эта система может одновременно охлаждать до пяти жилых комнат. Монтаж происходит за подвесным потолком, который хорошо прячет внутренний блок кондиционера. Холодный воздух распространяется по комнатам с помощью системы трубок, которые тоже спрятаны в потолочном пространстве. Часто в обычных квартирах внутренний блок устанавливают в тех помещениях, где можно пожертвовать высотой комнаты – это санузел, кладовка, коридор.

Канальная сплит-система

• Легко спрятать за подвесным потолком;
• Может охлаждать несколько комнат одновременно;
• Возможен подмес свежего воздуха с улицы.

Недостатком является то, что для каждой комнаты невозможно выбрать свой температурный режим. Температура выставляется только в той комнате, где смонтирован внутренний блок устройства.

Кассетные сплит-системы устанавливают в тех местах, где систематически собирается много народа. Это концертные залы, конференц-залы, торговые и развлекательные центры. С помощью такой системы очень быстро охлаждается помещение любых габаритов. Для установки кассетной системы требуется подвесной потолок, за который прячутся все коммуникации. Достоинства таких кондиционеров очевидны:

• Все коммуникации скрыты за подвесным потолком, что не портит интерьер;
• Кондиционер красиво декорируется решеткой, которая по размеру как потолочная плитка;
• Охлажденный воздух одновременно расходится в четырех направлениях.

Кассетная система кондиционирования воздуха

Из недостатков можно назвать большую стоимость и небольшие трудности с монтажом системы.

Напольные и потолочные сплит-системы устанавливают в просторных помещениях, где нет подвесных потолков и по какой-либо причине нельзя установить другие кондиционеры. Часто это огромные помещения с солидной долей остекления. У таких устройств маленькая глубина, до 25 см и их устанавливают внизу стены или на потолке. Если система монтируется около пола, то охлажденный воздух поднимается вверх, если на потолке, то распределяется вдоль поверхности потолка. Достоинствами такой системы являются:

• Силу каждого из четырех потоков можно регулировать;
• Холодный воздух распределяется равномерно и не попадает на людей, которые есть в комнате;
• Возможность монтажа без наличия подвесных потолков;
• Возможность охлаждения комнат замысловатой формы.

К отрицательным характеристикам можно отнести только большую стоимость данной системы охлаждения.

Сплит-системы колонного типа с успехом используют в больших зданиях, где невозможно выполнить монтаж других видов кондиционеров – это театры, музеи, гостиницы. Такое устройство дает большой поток холодного воздуха. Достоинства колонного типа такие:

• Быстрое охлаждение даже очень больших помещений;
• Удобство регулировки температуры воздушного потока.

Колонная система кондиционирования

У колонной системы есть такой недостаток – необходимость достаточно большой площади для установки, такой кондиционер внешне выглядит как холодильник.

Перед покупкой необходимо внимательно изучить технические характеристики сплит-систем и выбрать именно ту, что подходит по всем параметрам. Нужно чтобы система кондиционирования соответствовала площади помещения, иначе охлаждение комнат может быть плохим.

Трубопровод

Чтобы фреон имел возможность свободно циркулировать, а на компрессор не выяснялась громадная нагрузка, принципиально важно выполнять пара несложных условий

• Выполняйте максимально допустимую протяженность фреонной магистрали.
• На всем участке не должно быть более 15 изгибов.
• Не делайте угол изгиба больше 90?.
• Радиус изгиба не должен быть меньше 100 мм.
• Для некоторых моделей имеется такое условие, что в случае если протяженность трубопровода не превышает 8 м, то хватит того хладогента, который находится во внешнем блоке и не требуется будет дополнительно наполнять его.
• По окончании монтажа раструбов, нужно произвести вакуумную обработку контура. Для этого к клапану на внешнем контуре подключается насос. Его нужно включить на 15–20 мин.. Он уберет целый остатки и воздух жидкости.
• На протяжении откачки возможно проверить систему на целостность, пройдясь по всей протяженности трубы.
• В то время, когда вакуум был создан, возможно открыть запорный клапан, дабы фреон заполнил систему. Затем возможно еще раз проверить целостность системы при помощи мыльного раствора, нанесенного кисточкой на места соединения.

Это интересно: Рекуперация тепла в системах вентиляции: что это, принцип действия + схемы

Выводы и полезное видео по теме

Опыт установки внутреннего блока «кассетника» в этих двух видео-роликах:

Вторая часть руководства:

Как подключить трубопроводы и электропитание к кассетному кондиционеру, узнаете из этого видео материала:

Монтаж кассетных кондиционеров, как правило, выполняют мастера из сервисной службы. Это объясняется как сложностью крепления, организации воздушных коммуникаций, так и необходимостью наладочных работ. Последние требуют определенного опыта, поскольку в конструкции оборудования присутствует множество узлов, в т.ч. электроника и автоматика.

Расскажите о том, как устанавливали кассетный кондиционер в вашем офисе или загородном доме. Не исключено, что ваши рекомендации очень пригодятся посетителям сайта. Пишите комментарии, пожалуйста, в находящейся ниже блок форме, задавайте вопросы и публикуйте фото по теме статьи.
