Природа гидроудара в системах водоснабжения и отопления + методы защиты от него

Как правильно бороться с гидроударами?

Чтобы защитить трубы водоснабжения от гидравлических ударов (как разового, так и перманентного характера), необходимо нейтрализовать их негативное воздействие или хотя бы минимизировать его. Ознакомимся с несколькими эффективными способами.

Плавно перекрывать воду – поможет ли?

Согласно требованиям центрального водоканала отключать/включать следует только плавно. И правила, созданные для поставщиков промышленных масштабов, применимы и для обычных пользователей. В принципе, такое вот плавное включение или выключение продлевает длительность ударов.

Сила ударов остается прежней, но воздействует она не кратковременно, а как бы поэтапно, распределяясь на определенное количество отрезков времени. Как результат – суммарная сила гидроудара не меняется, в то время как его мощность заметно снижается. И если мы будем понижать/повышать показатель давления, объем или скорость движения воды плавно, то защитим тем самым контур от возможных повреждений.

Другой способ – модернизируем систему

Приведенные ниже действия, направленные на реконструкцию системы, помогут избавиться от постоянных гидравлических ударов.

  • По направлению движения воды устанавливаются специальные амортизирующие приборы. Другими словами, участок трубы, находящийся перед термостатом, меняется на аналогичный пластиковый участок (пластик, как известно, эластичен) или же их армированного каучука, стойкого к высоким температурам. Длина участка под замену обычно не превышает 30-ти сантиметров – этого вполне достаточно. Если длина трубопровода достаточно большая, то можете увеличить амортизатор примерно на 10 сантиметров.
  • В клапан-терморегулятор вводится шунт, просвет которого не превышает 0,4 миллиметра. Со стороны циркуляции воды в термостат ставится узкая труба с диаметром в 0,2-0,4 миллиметра. И если система будет работать нормально, то шунт никаким образом влиять на работу не будет, а вот если давление повысится, то он плавно снизит показатель. Разумеется, сделать все это сможет только специалист, отлично разбирающийся в термостатах. Людям неопытным браться за это не нужно.

Обратите внимание! Шунтирование применимо исключительно для систем с новыми трубами, выполненными из качественного материала. А вот различные примеси и ржавчина очень быстро засорят небольшое отверстие. Также для устранения угрозы гидравлического удара можно использовать предохранительный клапан, который будет выпускать определенное количество воды в случае избытка давления

В результате нагрузка на оборудование, да и на сам материал, снизится. Необходимо лишь настроить функцию, при которой будет функционировать клапан. Ведь если параметр открытия будет чересчур высоким, то предотвращения гидроудара не выйдет

Также для устранения угрозы гидравлического удара можно использовать предохранительный клапан, который будет выпускать определенное количество воды в случае избытка давления. В результате нагрузка на оборудование, да и на сам материал, снизится. Необходимо лишь настроить функцию, при которой будет функционировать клапан. Ведь если параметр открытия будет чересчур высоким, то предотвращения гидроудара не выйдет.

Последний вариант. В локальных водопроводах (речь идет о частных домах) гидроудар в системе водоснабжения нередко предотвращается с помощью разного рода гидроаккумуляторов. Обычно эти приспособления идут в комплекте с насосными станциями и выполняются в виде емкостей объемом от 30-ти литров, разделенных внутри на 2 части (для жидкости и воздуха) посредством специальной мембраны из каучука. Если давление растет, то в первое отделение поступает вода, а во второе, соответственно, воздух. Гидравлические удары, к слову, также «скидываются» в этот резервуар. А когда напор нормализуется, гибкая перемычка выталкивает воду, растянувшую ее, обратно в систему. По статистике, это самый эффективный способ защиты от гидроударов.

Видео – Гидроудары

Как мы выяснили, гидравлические удары возникают, если система спроектирована неправильно или же не соблюдаются эксплуатационные нормы. И пусть шум вас не настораживает, но негативные последствия, описанные в приведенном ниже видео, насторожить просто обязаны. Поэтому причины лучше устранять заранее – так вы немало сэкономите на ремонте.

https://youtube.com/watch?v=eMGA5TNxfW4

Закрытая система отопления

Если трубопровод сделать герметичным, то при нагревании жидкости резко начнет повышаться давление, из-за чего могут трубы или соединения начать разрушаться. Однако давление, превышающее атмосферное, дает немало преимуществ.

  • Как известно, повышается температура кипения, следовательно, можно более эффективно использовать носитель.
  • При повышенном давлении увеличивается эффективность работы гидронасоса.
  • Герметичная система не нуждается в периодической подпитке.

Регулятор давления в системе закрытого типа совмещает в себе функции мембранного компенсатора и расширителя. Он представляет собой емкость, разделенную на две части эластичной перегородкой.

В одной части находится воздух под давлением, а другая его часть соединена с магистралью. При тепловом расширении жидкость давит на мембрану, вследствие чего она прогибается в зону, наполненную воздухом. При уменьшении объема воздуха его давление возрастает и начинает компенсировать избыточное давление жидкости.

Когда квартирная система отопления находится в рабочем состоянии, то мембранный компенсатор пребывает в динамическом равновесии. Каждому увеличению давления со стороны жидкости сопутствует возрастание давления воздуха. Но оказывается, такая система не только способна гасить тепловые расширения, но работает как гаситель гидроударов.

Причины

В зданиях с неправильно установленными инженерными коммуникациями можно часто слышать приглушённое постукивание и резкие щелчки. Подобные явления указывают на резкие скачки давления в системе. Они возникают в результате остановки движения жидкости в трубах или через начало движения воды по контуру.

Обратите внимание! При возникновении преграды на пути движения потока происходит изменение скорости жидкости и постепенное увеличение её объёма. В данном случае возникает избыточное давление, порядка 10 атмосфер, что и приводит к разрыву труб.
Одна из причин возникновения гидроудара. Другими причинами гидроудара могут быть:

Другими причинами гидроудара могут быть:

  • Короткий промежуток времени на включение или отключение циркуляционного насоса, или поломка прибора;
  • Наличие воздушных пробок в системе. Перед запуском отопления необходимо стравить газы через специальные клапана и только после этого можно доливать воду;
  • Перебои электроснабжения;
  • Резкое закрытие вентиля или крана.

Последняя причина считается самой распространённой. Дело в том, что в советское время в системе инженерных коммуникаций использовались специальные вентили, позволяющие плавно перекрывать воду. Сейчас в инженерных коммуникациях применяются шаровые краны, которые быстро перекрывают подачу жидкости.

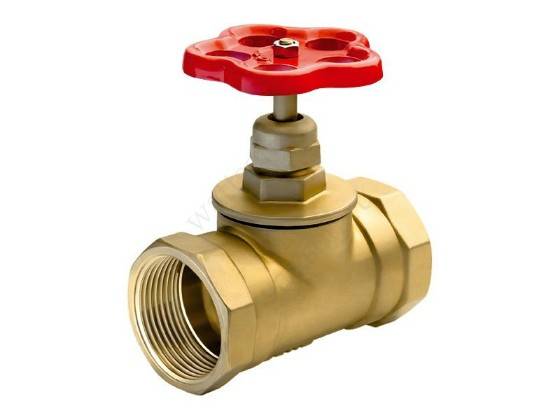

Винтовой кран поможет минимизировать риск возникновения гидроудара

Если не вывести воздух с магистральных трубопроводов, то он соприкоснётся с жидкостью, что увеличит давление в несколько раз. Частые образования воздушных пробок могут привести к разрыву труб.

Обратите внимание! Самыми безопасными считаются старые краны винтового типа. При помощи такой запорной арматуры можно плавно перекрыть воду.

Как устранить гидравлические удары

Чтобы не произошло гидроудара в трубах отопления и системе водоснабжения используются несколько методов.

Плавно осуществлять закрытие крана

Если вентиль идет туго, то допустимо его передвижение малыми рывками.

Удар происходит, но разбитый на несколько слабых. Что не влечет последствий.

Амортизация

Механическое перекрытие можно организовать безопасно, а вот системы оснащенные автоматикой (отопительные) этого лишены.

Для смягчения удара в магистраль монтируется устройство амортизации. Перед термостатом, устанавливается отрезок эластичного трубопровода (пластик армированный или каучук устойчивый к высоким температурам).

Благодаря растяжению, при скачке давления, труба на время увеличивается, гасит давление.

0,2-0,3 м достаточный отрезок амортизации.

Шунтирование

Это ручная доработка термоклапана.

Трубку диаметром 0,2-0,4 мм по ходу движения вставляют в клапан. На работоспособность системы не влияет, но при скачке давления перекинуть его за клапан в трубопровод может.

К сведению

Метод продуктивен только в новой системе и не из металла. Наличие коррозии все на нет.

Компенсаторы

Нижняя часть содержит жидкость, верхняя воздух под давлением. Похожая система устанавливается на автоматических насосах для регулировки давления.

В системе отопления компрессор устанавливается в слабой точке, где возможен удар. При скачке давления, вода надавливает на мембрану и смещает ее в сторону воздуха, в результате давление гасится.

Когда давление приходит в норму, гидроудар купируется, мембрана возвращается на прежнее место.

В водопроводной магистрали также применяются специальные гасители.

Защитные клапаны

В былые времена давление пациента понижали путем кровопускания. Схема работы защитного клапана аналогичная.

Установка происходит в потенциально опасных местах. Работают автономно или от контроллера.

При повышении давления, клапан производит сброс воды, разумеется сброс жидкости происходит в допустимых местах.

После прихода давления в норму, кран закрывается.

Автоматическая регулировка

Отключение и включение насосного оборудования «прекрасные» провокаторы гидравлических ударов.

Насос создает давление, которое напрямую связано со скоростью вращения. Разгон происходит молниеносно.  Принудительное замедление процесса набора оборотов в насосе, купирует возникновение гидравлического удара.

Регулировать обороты не получится, изменить частоту возможно, что даст требуемый результат.

Эту функцию выполняют УУЭ (устройство управления электродвигателем), преобразователи частоты и плавного пуска. Гидроудары при установке УУЭ пропадают.

Преследуя эту цель, к преобразователю подключают датчик давления, он будет изменять частоту вращения насоса в зависимости от заданных показателей. Как бонус, происходит экономия электроэнергии.

Минусы агрегата

  • Высокая цена
  • Требуется специалист для установки и наладки.

Если ваши отопительная магистраль и система водоснабжения не оснащены ни одним защитным устройством и в системах присутствуют симптомы гидроудара, стоит задуматься о безопасности.

Гидроудар – что это? И его последствия

Гидроудар может возникать в любой коммуникации (не только в водопроводе) по причине практической несжимаемости воды. Для перекрытия водяного потока, который изливается из смесителя на кухне, достаточно просто повернуть кран. При этом вода наткнется на неожиданную преграду и образует обратную волну. Ввиду герметичности магистрали деваться воде больше некуда, следовательно, ее энергия будет сталкиваться со встречными потоками, ведомыми пресловутой инерции. Сама сила удара, возникающая в результате подобного столкновения, обуславливается тем, что сжатие неспособно поглотить энергию, возникающую при взаимодействии потоков. Хотя если говорить о водопроводах незначительного диаметра, то в них такие явления проявляются по минимуму.

Фото — последствия гидроудара в системе водоснабжения и отопления

Другое дело – большие (как по диаметру, так и по длине) жесткие трубы, большая скорость потока или же внезапное перекрытие просвета на определенном отрезке магистрали. В принципе, такие удары могут сглаживаться специальными компенсаторами либо эластичностью того материала, из которого выполнен трубопровод. Более того, даже воздушные пробки, находящиеся в контуре, способны амортизировать подобные скачки. Хотя энергия удара во всех случаях останется прежней, она будет только меньше воздействовать, чего более чем достаточно, дабы избежать повреждений.

Обратите внимание! В основе большей части защитных механизмов и оборудования лежит как раз сглаживание силы точка водяной массы

Что такое компенсатор гидроудара: виды, конструкция, принцип работы

Компенсатор гидроудара есть двух типов: мембранный и с подпружиненным клапаном. Они выполняют одну и ту же функцию: принимают излишки жидкости, снижая тем самым нагрузку на другие элементы системы. Так как эти устройства имеют небольшие размеры, защищают они те приборы, которые расположены в непосредственной близости.

Компенсатор гидроудара — небольшое устройство, но картину меняет значительно

Как устроен и работает мембранный компенсатор

Мембранный компенсатор гидроудара — это емкость, которую делит на две части эластичная мембрана. Одна из частей заполнена воздухом, вторая, в нормальном состоянии пуста. Воздух в заполненной части закачивается под определенным давлением. Для проверки/подкачки давления в этой части корпуса имеется золотник (ниппель). С завода изделия поставляются с исходным давлением в 3 Бар. Это «стандартное» значение для большинства систем отопления одноэтажных частных домов. Если давление требуется изменить, к ниппелю подсоединяют насос и доводят его до требуемого значения. Это значение — на 20-30% выше рабочего в конкретной системе. Но оно должно быть значительно ниже предела работоспособности самого компенсатора.

Мембранный амортизатор гидравлических ударов в системах отопления и водоснабжения

Пока давление в системе не превышает давление в этой части резервуара, ничего не происходит. При возникновении гидроудара, под действием возросшего давления мембрана растягивается, часть жидкости поступает в резервуар. По мере нормализации, эластичная мембрана стремиться занять свое нормальное состояние, выталкивая жидкость обратно в систему. Тем самым скачок сглаживается.

Особенности пружинного гасителя гидроудара

Второй тип компенсаторов гидроударов работает по тому же принципу: в корпус при повышении давления пропускается жидкость. Вот только доступ в емкость перекрывает пластиковый диск, который подпирается пружиной. Давление, при котором жидкость начинает поступать внутрь, зависит от силы упругости пружины. Регулировать его никак нельзя (во всяком случае пока регулируемые модели не попадались), так что приходится подбирать устройство с подходящими параметрами.

Устройство компенсатора гидроудара пружинного/тарельчатого типа

Принцип работы этого гасителя аналогичен вышеописанному. Пока давление в системе в норме, пружина прижимает диск к корпусу. При возникновении гидроудара, она сжимается, вода заходит в корпус. По мере понижения давления, оно становится меньше, чем сила упругости пружины. Она постепенно разжимается, возвращая жидкость в трубопровод.

Принцип компенсации гидроудара в системе водопровода или отопления

Как видите, оба устройства работают по схожему принципу. Более надежными принято считать пружинные модели, так как рабочие элементы в них меньше подвержены износу (металлическая пружина и прочный пластик). Но мембраны также делаются из материалов, которые длительное время не теряют своей эластичности. Дополнительный плюс — возможность выставить давление, при котором мембрана начнет растягиваться. Но минусом можно считать необходимость регулярной проверки давления и, при необходимости, подкачки.

Понятие гидроудара в системе водоснабжения

Гидроудар возникает из-за резкого перепада давления в трубе

Гидроударом называется ударная волна, распространяющаяся по поверхности трубопровода, а также по элементам арматуры. Разрушительный эффект получается по причине резкого перепада напора в водопроводной системе и невозможности воды сжиматься.

Подобное явление происходит в сопровождении различных шумов внутри трубопровода, щелчков, постукиваний. Если не придавать значения звукам, это грозит серьезными последствиями. Гидравлический удар вызывает растрескивание и прорыв труб, приводит к поломке оборудования и запорной арматуры.

Как возникает гидроудар:

  1. Поток жидкости сталкивается с появившимся на его пути препятствием, например, с воздушной пробкой.
  2. За счет высокой скорости водные слои уплотняются, динамический напор возрастает.
  3. Вода не может никуда уйти, поскольку труба герметична. Повышение напора на стенки водопровода влечет за собой его повреждение.

Когда появились щелчки в трубопроводах

Если в своем доме вы часто слышите щелчки и стуки, то это значит, что ваша инженерная коммуникация организована совершенно неграмотно.

Это возникает из-за того, что большие трубы сопрягаются с трубами, диаметр которых значительно меньше.

Таким образом, когда жидкость циркулирует по контуру с определенной скоростью, то на ее пути возникает преграда, в которую она упирается.

Скорость не меняется, но происходит замедление разгрузки и увеличение объёма жидкости, вследствие чего и увеличивается давление.

В этом месте должна осуществляться разгрузка воды по разным реестрам. Если этого не происходит, то высокое давление может привести к прорыву.

Что такое гидроудар в трубопроводе, причины возникновения

Если говорить о наших домах и квартирах, гидроудары возникают в системах отопления и водоснабжения. В системах отопления частных домов — при старте или остановке циркуляционного насоса. Да, сам по себе он давления не создает. Но резкое ускорение или останов теплоносителя и является той нагрузкой, которая действует на стенки труб и близлежащие устройства. В системах отопления закрытого типа стоит расширительный бак. Он компенсирует гидроудар, если насос находится рядом. В этом случае дополнительные устройства могут и не понадобиться. Проверить необходимость установки компенсатора можно по манометру. Если стрелка не движется или движется едва заметно, все нормально.

Постепенное перекрытие системы

Это одно из самых главных требований при старте и последующем отключении обогревательной установки. Все оптимальные параметры подробно описаны в базовых сопроводительных документах. Вся причина в том, что накопленная энергия гидроудара в связи с повышенной прочностью стенок труб может воздействовать не всей своей мощностью.

Эта особенность достигается за счет молниеносного изгибания в нужную сторону. При равной итоговой силе удара показатель мощности влияния на определенный участок системы будет существенно снижаться. Благодаря плавному включению специалистам удается существенно продлить по времени скорость нарастания давления, минимизировав вероятность повреждения отопительной системы коттеджа или многоквартирного дома.

Классический прорыв трубы

Способ защиты «плавное перекрытие»

Снижение давления возле заглушки

Согласно стандартам эксплуатации теплосетей включать и отключать систему нужно плавно.

Эти правила разработаны не только для промышленных поставщиков, но и для индивидуальных пользователей. Если отключение и включение осуществляется плавно, то возникает замедление во времени гидравлического удара.

Таким образом, действие энергия гидроудара в зоне барьера не является кратковременным.

Происходит перераспределение энергии на несколько отрезков времени. Вследствие этого, мощность удара не такая сильная.

Диагностировать наличие гидроударов в системе просто. Первые признаки – щелчки, постукивания и прочий шум, который будет слышен при открытии и закрытии крана. Большинство из нас не обращают внимания на эти звуки, а ведь именно они первыми свидетельствуют о чрезмерных нагрузках системы.

Существует несколько видов защиты системы водоснабжения от гидроударов. Рассмотрим основные.

  1. Плавное закрытие крана. Если потребитель закрывает кран постепенно, давление в системе водоснабжения плавно выравнивается и обратная волна формируется небольшой силы, что снижает мощность гидроударов. Однако всегда плавно закрывать кран не получится. Ведь теперь большинство кранов оснащены шаровой конструкцией, а не вентильной (когда приходилось крутить вентили, чтобы закрыть кран). С шаровой конструкцией одно нечаянное резкое движение – и кран закрыт. Кроме того, дети или ваши гости могут не знать, как правильно закрывать кран.
  2. Использование труб большого диаметра. Чем больше диаметр труб, тем ниже скорость потока воды, и, соответственно, гидроудар. Но этот метод защиты требует повышенных денежных вложений (на трубы, их проведение и теплоизоляцию) и не всегда эстетично выглядит.
  3. Установка амортизирующего устройства по направлению потока воды. Перед термостатом вместо жесткой трубы устанавливается кусок из эластичного пластика или каучука. При гидроударе этот участок растягивается и частично гасит силу удара.
  4. Использование компенсаторного оборудования. Гидроаккумулятор – это бак, куда при гидроударе будет сбрасываться излишняя вода до нормализации давления системы. Реле давления – элемент, который не спасет от гидроудара, но отключит насос, когда вы перекроете кран и давление превысит определенное значение. При этом надо учитывать, что выключение насоса не произойдет мгновенно.

Система водоснабжения Ermangizer – защита от гидроудара

Узнайте больше о преимуществах системы Ermangizer по телефону: +7 (343) 378-09-50

Защитите систему водоснабжения в своем доме от гидроудара!

Возможные причины нарастания гидравлического давления, как его избежать

Эксплуатация автономного водопровода в режиме non-stop практически не производится. Насос запускается автоматически при необходимости подачи очередной порции воды в дом. Если перед этим не было никаких аварийных ситуаций, то перегрузка будет кратковременной. Повреждение может вызвать только естественный износ трубопровода.

Если предыдущее отключение насоса было произведено в аварийном режиме, то это может повлечь образование преграды воде в виде воздушной пробки. Тоже происходит и при резком перекрытии запорной арматуры. Когда мастер предлагает установить барашковый кран вместо шарового, в этом есть свой резон.

Краны старого образца дают реальную возможность плавно перекрыть воду и также постепенно открыть её доступ в систему при последующем включении насоса после проведения профилактических или ремонтных работ. Пожалуй, это лучшая защита труб от повышенного давления на стенки.

При длительном перерыве в работе водопровода, частично находящегося за пределами здания, в трубах может оказаться лёд. Эта преграда вполне материальна и более опасна, чем воздух. Сход снега с полей – не критерий того, что вода, находящаяся под землёй, полностью растаяла.

При сильном понижении температуры воздуха приводит к замерзанию воды внутри труб даже в действующих автономных водопроводах. Защита от гидроудара в системе водоснабжения, при пуске в сильные морозы, заключается в ее максимальном утеплении. В районах с умеренным климатом для защиты бывает достаточно установки утеплённых коробов, препятствующих промерзанию. В районах, где этой меры может оказаться недостаточно, используется электрический кабель для подогрева. Прокладывается он по всей длине подземной части водопровода.

Что такое гидроудар

Гидравлический удар(гидроудар) представляет собой кратковременное, но резкое и сильное повышение(понижение) давления в трубопроводе(в системе водоснабжения) при внезапном торможении(ускорение) двигавшегося по нему потока жидкости.

Гидроудар в системе водоснабжения

Простыми словами гидроудар-это резкий скачок давления в трубах

Гидравлический удар бывает:

  • Положительный – когда давления в трубопроводе очень резко повышается. Это может произойти, при быстром закрытие крана(вентиля, задвижки) или включения насоса.
  • Отрицательный – когда наоборот, происходит понижение давления в водопроводе, из-за того, что открыли кран или выключили циркуляционный насос.

Наибольшую опасность для водопровода представляет положительный гидроудар. Допустим вы открыли кран и помыли посуду. Закончили мыть, вода вам не нужна, закрыли кран.

При этом в водопроводе происходит следующее. Водный поток некоторое время, по инерции, течёт с прежней скоростью. Потом сталкивается с преградой (кран ведь закрыли). И «ударяясь» об эту преграду, образуется обратная волна. А так как вся система водоснабжения герметична. У этой обратной волны происходит столкновение с водным потоком идущим на встречу. В результате получается гидроудар.

Самые первые признаки гидроудара – глухие стуки и щелчки, слышимые при открытие или закрытие крана. Появления подтеков в местах соединения водопроводных труб или подтекающие краны.

Причины возникновения гидравлического удара

Основными причина , возникновения гидроудара системе водоснабжения:

  • Резкое перекрытии запорной арматуры(кранов, вентилей, задвижек.
  • Поломка или отключение циркуляционного насоса, насосной станции.
  • Воздушные пробки в системе водопровода.
  • Перепады сечения водопроводных труб.

В основном, гидроудар происходит при резком закрытии запорной арматуры. Вода проходит по трубам с постоянным давлением, но когда происходит резкое перекрытие водного потока. Давление воды на стенки труб увеличивается в несколько раз.

И в результате, могут лопнуть трубы или придут в негодность уплотнители резьбовых соединений и запорные элементы.

Трещина в трубе-после гидроудара

Конечно, резко закрытый кран не единственная причина возникновения гидроудара. Похожая ситуация бывает когда в системе остаётся воздух. В тот момент когда открывается кран, вода сталкивается с пробкой из воздуха.

И эта воздушная пробка в условиях замкнутого пространства выступает амортизатором. Вследствие чего с огромной силой выталкивает воду и происходит удар.

Также появление гидроударов могут спровоцировать трубы разного диаметра. Перепады давления, если трубы не приведены к общему знаменателю, гарантированы

Последствия гидроудара

Давление выше допустимой нормы критично для труб и их соединений. Запорная арматура тоже может выйти из строя.

От первого гидравлического удара, повреждение водопровода, обычно не происходит. Ведь изделия для водоснабжения изготавливаются с запасом, в случае повышения давления. Но последующие гидроудары будет бить в то же самое, слабое место. И в какой — то момент труба или запорная арматура выйдут из строя.

Если прорыв водопровода произошёл в квартире многоквартирного дома, то произойдет затопление, будет повреждено имущество, вашей квартиры и соседей снизу.

Последствия гидроудара- затопило квартиру

В случае повреждения центрального водопровода Может произойти отключения нескольких домов или района. То это уже чрезвычайное положение. Так как жильцы многоквартирных домов останутся не только без питьевой воды, но и без канализации.

Ну а если в результате гидроудара повреждается труба горячего водоснабжения. То это может привести к серьёзным ожогам.

Гидроудар – неполадка или неизбежность?

Гидроудар в системе водоснабжения бывает двух видов, в сторону увеличения или понижения давления. Это можно сравнить с артериальным давлением человека. При отрицательном гидравлическом давлении жидкости на стенки труб угрозы не существует, в этот момент наблюдается снижение напора воды.

Много серьёзнее обстоят дела при значительном повышении давления в водопроводе, спровоцированном затором на одном или нескольких участках. Причиной этого могут стать:

  • резко открытая заглушка, запорный кран;
  • скопившийся в процессе простоя системы воздух;
  • разгерметизация, получившаяся в результате неправильной консервации системы перед перерывом в её эксплуатации.

Определить эту неполадку можно на слух, трубы начинают издавать устрашающие звуки. Характеристики и громкость звуков отличаются в зависимости от материала, из которого изготовлены трубы.

Пузыри на трубе

Характерное потрескивание в водопроводных трубах – это сигнал о неполадке. В системе есть предпосылка к разгерметизации. Возможно, что пластик имела механическое повреждение, невидимое до момента установки. Вибрация, создаваемая насосом, способствует её расширению. Достаточно небольшого увеличения давления в трубопроводе, для того, чтобы проблема стала явной.

Появление на многослойных трубах холодного водоснабжения пузырей напрямую указывает на слабое звено в системе. Участок, на котором проявились последствия подскакивания давления, подлежит срочной замене. Карман, созданный водой, непременно прорвётся. Значительно проще заменить отрезок трубопровода, не дожидаясь потопа при котором придётся экстренно перекрывать задвижки в аварийном режиме, что может послужить причиной следующего гидроудара.

Пузыри на трубах горячего водоснабжения могут вообще не говорить о повреждении, если при монтаже использовались армированные трубы из полимера. Особенности строения армированной трубы заключаются в том, что главную часть и внешний слой разделяет металлическая фольга, зафиксированная двумя слоями игольчатого клея.

При нагревании материалы дают разную степень растяжения. Внешний слой проницаем для воздуха, а при неоднократном остывании его материал подвергается деформации, создавая карманы для образовавшегося между ним и фольгой конденсата. Опасности разрыва, при штатном давлении, в этом случае не существует.

Что такое гидроудар в трубопроводе, причины возникновения

Если говорить о наших домах и квартирах, гидроудары возникают в системах отопления и водоснабжения. В системах отопления частных домов — при старте или остановке циркуляционного насоса. Да, сам по себе он давления не создает. Но резкое ускорение или останов теплоносителя и является той нагрузкой, которая действует на стенки труб и близлежащие устройства. В системах отопления закрытого типа стоит расширительный бак. Он компенсирует гидроудар, если насос находится рядом. В этом случае дополнительные устройства могут и не понадобиться. Проверить необходимость установки компенсатора можно по манометру. Если стрелка не движется или движется едва заметно, все нормально.

Наиболее распространенная причина появления гидроудара — резкое закрытие крана

В централизованных системах отопления, гидроудар возникает при резком закрытии заслонки, когда быстро открывают краны для заполнения системы после ремонта/профилактики. По правилам надо делать это медленно и постепенно, но на практике случается иначе…

В водоснабжении гидроудар возникает даже при резком закрытии крана или другой запорной арматуры. Более выраженные «эффекты» получаем в завоздушенных системах. Вода при движении ударяется в воздушные пробки, что создает дополнительные ударные нагрузки. Мы можем при этом слышать щелчки или потрескивание. А если водопровод разведен пластиковыми трубами, во время эксплуатации можно заметить, как эти трубы сотрясаются. Так они реагируют на гидроудары. Вы, наверное, замечали, как дергается шланг в металлической оплетке. Причина та же — скачки давления. Рано или поздно они приведут к тому, что либо труба лопнет в самом слабом месте, либо соединение потечет (что более вероятно и чаще встречается).

Гидроудар может нанести серьезный ущерб

Почему же раньше это явление не отмечалось? Потому что сейчас большая часть кранов имеют шаровую заслонку и поток перекрывается/открывается очень резко. Раньше краны были вентильного типа и заслонка опускалась медленно и постепенно.

Как же бороться с гидроударами в отоплении и водоснабжении? Можно, конечно, приучить обитателей квартиры или дома не крутить резко краны. Но стиральную или посудомоечную машину не научишь бережному отношению к трубам. И циркуляционный насос не замедлишь в процессе старта и останова. Поэтому в систему отопления или водоснабжения добавляют компенсаторы гидроударов. Их же называют гасителями, амортизаторами.

Угрозы гидравлического удара в водопроводе

Как мы уже выяснили, преграда, создаваемая на пути движения воды, образует давление, которое с теоретической точки зрения предельных критических показателей не имеет. Проще говоря, несколько десятков атмосфер могут преобразоваться в более существенную цифру. Жесткие элементы системы, резьбы, да и сам трубопровод со временем будут разрушаться (медленно или быстро) от перманентного воздействия водной инерции.

Обратите внимание! Больше других от гидроударов страдают именно длинные контуры – например, водный «теплый пол», по трубам которого циркулирует разогретая жидкость. И для защиты системы от ударов контур, находящийся под напольным покрытием, оборудуется специальным клапаном-термостатом. Что характерно, данное устройство способно спасти системы только при условии грамотной установки, в остальных же случаях оно способно создавать даже дополнительную угрозу

Что характерно, данное устройство способно спасти системы только при условии грамотной установки, в остальных же случаях оно способно создавать даже дополнительную угрозу.

Как только клапан-термостат, находящийся на подаче жидкости в контур, будет перекрыт, вода под действием инерции будет двигаться еще некоторое время. В результате на данном участке образуется вакуум, хотя разница в показателях очень малая – не более одной атмосферы. А ввиду того что контур рассчитывается на все четыре атмосферы, никаких проблем быть не должно. Клапан же на выходе также перекрывает движение жидкости. Но столкнувшись с таким барьером, жидкость будет подперта очередной порцией и начнет растягивать, рушить стенки трубопровода, имея напор свыше десяти атмосфер. Но мы немного отвлеклись, вернемся к водоснабжению.

Как сделать водяное отопление своими руками

Советуем ознакомится с нашим руководством самостоятельному монажу и установке водяного отопления в доме. Все подробности смотрите тут

Последствия постоянных гидроударов в системе могут быть самыми непредсказуемыми. Наиболее распространенное из них – это прорыв. И еще ничего, если такой прорыв образуется на доступном участке магистрали, то есть в том месте, где с его устранением не будет никаких трудностей. Но иногда трубы прокладываются и в стенах, а это, конечно же, прибавляет головной боли.

Как бы то ни было, даже если вследствие гидроудара в системе водоснабжения появились лишь мелкие повреждения, причину столь неприятного инцидента нужно найти. Ведь рано или поздно это приведет к более серьезным последствиям.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
