Вертикальный ветрогенератор своими руками: как собрать ветряк с вертикальной осью вращения

Генератор для роторного ветряка

В качестве роторного генератора используется переделанный асинхронный двигатель переменного тока (это может быть например двигатель от стиральной машины, или другой, что есть под рукой). В блоке подшипников (18 на картинке выше) с поворотливой внутренней втулкой (19) предусмотрен отвод оси малой шестеренки (20) из зоны действия привода роторной оси. Это позволяет в безветренную погоду рычагом (21) отключать ротор от системы привода генератора с последующим подключением к ней посредством шкива (22) ДВС (двигателя внутреннего сгорания). Шкив может также быть использован для привода от оси ротора инородных механизмов, например, насоса для полива.

С применением в блоке (18) электромагнитного реле, питание которого осуществляет вело-генератор с приводом от оси ротора, возможно автоматическое отключение ротора от системы привода генератора при полном отсутствием либо недостаточном ветре и подключении к ней ДВС, а также отключение ДВС и вновь подключения ротора при появлении ветра.

Ветрогенераторы своими руками на 220 в

Для того, чтобы собрать ветроуловитель нам понадобятся: генератор на 12 вольт, аккумуляторные батареи, преобразователь с 12 v на 220 в, вольтметр, медные провода, крепежи (хомуты, болты, гайки).

Изготовление любого ветряка предполагает наличие таких этапов как:

  1. Изготовление лопастей. Лопасти вертикального ветрогенератора можно сделать из бочки. Нарезать детали можно при помощи болгарки. Винт для небольшого ветряка можно изготовить из трубы ПВХ с сечением в 160 мм.
  2. Изготовление мачты. Мачта должна быть высотой не менее 6 метров. При этом, для того, чтобы крутящее усилие не сорвало мачту, ее необходимо закрепить ее на 4 растяжки. Каждую растяжку, при этом, нужно намотать на бревно, которое следует закопать глубоко в землю.
  3. Установка неодимовых магнитов. Магниты наклеиваются на диск ротора. Лучше выбирать прямоугольные магниты, магнитные поля в которых сосредотачиваются по всей поверхности.
  4. Намотка катушек генератора. Намотка выполняется медной нитью с диаметром не менее двух мм. При этом, мотков должно быть не более 1200.
  5. Фиксация лопастей к трубе при помощи гаек.

При наличии мощных аккумуляторных батарей и инвертора, полученное устройство сможет выработать такое количество электричества, которого будет достаточно для использования бытовой техники (например, холодильника и телевизора). Отлично подойдет такой генератор для поддержания работы систем освещения, отопления и вентиляции небольшого дачного домика, теплицы.

Вертикальный ветряк против горизонтального

Чтобы понять, какая конструкция ветряка работает эффективнее, стоит подробнее рассмотреть особенности каждой из них. Горизонтальный генератор имеет следующие достоинства:

  • эффективен при любом направлении воздушных потоков
  • занимает гораздо меньше места по сравнению с вертикальным
  • работает на высоких оборотах даже при незначительной скорости ветра
  • обладает простой конструкцией
  • не издает шума

К тому же ветрогенераторы горизонтального типа выполняются из легких материалов, и могут быть установлены даже на фонарный столб. При размещении вдоль дороги такие конструкции работают даже в безветренную погоду.

Срок службы ветрогенераторов обоих типов примерно одинаков. Правильный уход и обслуживание позволяют им эффективно работать на протяжении до 25 лет. В горизонтаьных ветряках основная нагрузка приходится на ступицу и подшипниковый узел. Вертикальные изделия испытывают большее давление на лопасти.

Самым большим различием между этими видами ветряков является их цена. Горизонтальные обходятся владельцам подобных конструкций гораздо дороже.
Такиой ветряк лучше использовать зонах с повышенной турбулентностью и частой сменой направления ветра. Вертикальные больше подходят для местности открытого типа с постоянной скоростью ветра выше 4,5 м/с.

Монтаж горизонтального лопастного ветрогенератора

  • генератор постоянного тока;
  • шкив-колесо для двигателя;
  • сантехническую пластиковую трубу (диаметр 150 мм);
  • 2 уголка, 1 тройник и 3 фланца из чемоданчика сантехника;
  • лист алюминия;
  • метровый деревянный брусок;
  • зарядка для аккумулятора;
  • непосредственно аккумулятор;
  • трансформатор напряжения (12 вольт – 220 вольт);
  • две трубы d=32 и 25 мм и l= 3000 и 35 мм.
  1. Разрезаем трубу длинной 60 см вдоль на четыре одинаковые заготовки.
  2. Отступив от верхнего угла заготовки на 3-4 см, срезаем часть материала по диагонали в направлении нижнего угла. Таких заготовок для лопастей потребуется 3 штуки.
  3. На каждом куске обрабатываем нижнюю часть и формируем крепежный лепесток. Крепежным лепестком служит верхняя часть заготовки, в нижней части вырезаем квадратное отверстие размером 5х5 см.
  4. Болтовыми соединениями крепим лопасти ветрогенератора на шкив-колесо.
  5. Полученную конструкцию насаживаем на вал генератора (электродвигатель постоянного тока).
  6. Используя деревянный брусок, делаем корпус ветрогенератора длинной 1 метр и сечением 4х8 см.
  7. На один конец деревянного корпуса крепим конструкцию из генератора и лопастей.
  8. Из листа алюминия изготавливаем крыло или хвост и фиксируем его на другом конце бруска.
  9. К нижней части корпуса крепим металлическую трубу d=25. Получаем упрощенную конструкцию поворотного механизма, где труба играет роль вала.
  10. В верх трехметровой металлической трубы d=32 вставляем сконструированный поворотный механизм с укрепленным ветродвигателем. Конструкция должна свободно вращаться вокруг вертикальной оси.
  11. На лист толстой фанеры прикручиваем сантехнический фланец и вставляем в него мачту «ветряка». В случае необходимости мачту можно опустить или демонтировать без затруднений.
  12. Укрепляем всю конструкцию ветрогенератора растяжками.

Своими руками

Приобретение готового ветрогенератора не по карману большинству пользователей. Кроме того, стремление мастерить разные механизмы и приспособления неискоренимы в народе, а если появляется еще и насущная необходимость — решение вопроса однозначно. Рассмотрим, как сделать ветрогенератор своими руками.

Простейший ветрогенератор для освещения дачи

Самые простые конструкции используются для освещения участка или питания насоса, подающего воду. В процессе участвуют, как правило приборы потребления, не боящиеся скачков напряжения. Ветряк вращает генератор, напрямую подключенный к потребителям, без промежуточного комплекта, стабилизирующего напряжение.

Ветряк своими руками из автомобильного генератора

Генератор от автомобиля является оптимальным вариантом при создании самодельного ветряка. Он нуждается в минимальной реконструкции, в основном — перемотке катушки более тонким проводом с большим числом витков. Модификация минимальна, а полученный эффект позволяет использовать ветряк для обеспечения дома. Понадобится достаточно скоростной и мощный ротор, способный вращать устройства с большим сопротивлением.

Ветрогенератор из стиральной машины

Электродвигатель от стиральной машины часто используют для создания генератора. Оптимальным вариантом является установка на ротор сильных неодимовых магнитов, обеспечивающих возбуждение обмоток. Для этого необходимо просверлить в роторе углубления, диаметром равные размеру магнитов.

Затем они устанавливаются в гнезда с чередованием полярности и заливаются эпоксидкой. Готовый генератор устанавливается на вращающуюся вокруг вертикальной оси площадку, на вал насаживается крыльчатка с обтекателем. Сзади к площадке крепится хвостовой стабилизатор, обеспечивающий наведение устройства.

Как сделать расчет ветрогенератора самостоятельно

Для вычисления параметра мощности оборудования, которое будет использоваться на определенной местности, применяются формулы. В первую очередь производится расчет объема энергии, позволяющую выработать ветрогенератором на протяжении года.

Вычисление общей мощности оборудования

Для осуществления задачи выполняются такие действия:

  1. Сначала производятся вычисления. В соответствии с полученными результатами подбирается длина элементов вращения, а также высота башни.
  2. Выполняется анализ средней скорости воздушного потока, характерного для определенной местности. Для этого потребуется специальное оборудование. С его помощью необходимо следить за силой потока воздуха на протяжении нескольких месяцев. При отсутствии прибора можно запросить результаты у представителей местной метеостанции.

Расчет мощности ветрогенератора выполняется по формуле Р=krV 3S/2.

Обозначения символов:

  • r — параметр плотности воздушного потока, при обычных условиях это значение равно 1,225 кг/м3;
  • V — средняя величина скорости ветра, измеряется в метрах в секунду;
  • S — общая площадь воздушного потока, замеряется в метрах;
  • k — параметр эффективности турбины, которая устанавливается в оборудовании;

Используя эти расчеты, можно точно определить величину мощности, необходимой для генераторной установки в конкретной местности. Если покупается фирменное оборудование, то на его упаковке должно указываться, при какой силе воздушного потока работа устройства будет максимально эффективной. В среднем это значение составит в диапазоне от семи до одиннадцати метров в секунду.

Пользователь Одесский инженер подробно рассказал о процедуре сборки генераторного устройства, а также о выполнении расчетов.

Вычисление винтов для ветряной установки

Процедура расчета выполняется по формуле Z=LW/60/V, обозначение символов:

  • Z — величина тихоходности одного винта;
  • L — размер окружности, которую будут описывать элементы вращения;
  • W — скорость прокручивания одного винта;
  • V — скоростной параметр подачи воздушного потока.

С учетом этой формулы производится вычисление количества оборотов. Но для расчета надо учитывать и шаг одного винта оборудования. Он вычисляется по формуле H=2пR* tga.

Описание символов:

  • 2п — константное значение, составляющее 6,28;
  • R — значение радиуса, который будут описывать элементы вращения оборудования;
  • tg a — угол сечения.

Расчет инвертора для ветряного генератора

Перед выполнением этих вычислений надо учесть следующий момент. Если в домашней сети будет использоваться только одна батарея, рассчитанная на 12 вольт, то смысла ставить инвертор нет. Средняя величина мощности дачного участка или частного домовладения составляет около 4 кВт при условии максимальных нагрузок. Для подобной сети число батарей будет не менее десяти, каждая из них рассчитана на 24 вольта. С таким количеством аккумуляторов целесообразно применение инверторного устройства.

Но для данных условий, когда используется десять батарей на 24 вольта, понадобится ветрогенератор, рассчитанный на 3 кВт, не менее. Более слабое оборудование не сможет обеспечить энергией такое число аккумуляторов. Для бытовых приборов подобная мощность может быть слишком высокой.

Расчет мощностного параметра инверторного устройства осуществляется так:

  1. Сначала необходимо суммировать мощностные характеристики всех потребителей энергии.
  2. Затем определяется время потребления.
  3. Вычисляется параметр пиковой нагрузки.

Александр Капустин показал процедуру запуска ветрового генераторного устройства с инвертором.

Лопасти из стекловолокна

Шаблоны матрицы лопасти ветряного колеса диаметром 2 метра

Наиболее совершенными как по отношению прочность/масса, так и по аэродинамическим характеристикам являются лопасти для ветряного колеса, изготовленные из стекловолокна, точнее из сотканной из стекловолокна стеклоткани. Но следует учесть, что изготовление таких лопастей является наиболее трудоемким из приведенных вариантов, требует особых навыков и опыта работы с деревом и стеклотканью.

Самым сложным этапом сборки стеклопластиковых лопастей является изготовление деревянной матрицы. Матрица представляет готовый прообраз будущей лопасти, вытачивается из деревянного бруса по шаблонам.

После того, как матрица готова, можно приступать к изготовлению лопастей. Каждая лопасть будет состоять из двух половинок. Сначала матрицу необходимо тщательно натереть воском. Потом с одной стороны матрицы наносится слой эпоксидной смолы, на который укладывается лист стеклоткани. Далее сразу же, не дожидаясь застывания, наносится снова слой эпоксидной смолы, и снова слой стеклоткани. Таким образом наносятся 3-4 пары слоев. Не снимая с матрицы, оставляем полученную слоеную конструкцию высыхать около суток. После высыхания мы получили половину будущей лопасти. Операция повторяется с другой стороны матрицы.

Половинки лопастей склеиваются между собой эпоксидной смолой, во внутренний торец вклеивается деревянная пробка, которая будет служить для укрепления лопасти к ступице колеса. В пробку врезается втулка с резьбой. Ступицей служит соединительный узел, аналогичный тому, который мы рассматривали в предыдущем примере.

Ветрогенератор – источник электроэнергии

Тарифы на коммунальные услуги поднимаются как минимум один раз в год. А если присмотреться, то в некоторые годы та же электроэнергия поднимается в цене два раза – цифры в платежных документах растут как грибы после дождя. Естественно, все это ударяет по карману потребителя, доходы которого не показывают столь устойчивого роста. А реальные доходы, как показывает статистика, показывают тенденцию к падению.

Еще совсем недавно бороться с ростом тарифов на электроэнергию можно было одним простым, но незаконным способом – с помощью неодимового магнита. Это изделие прикладывалось к корпусу расходомера, в результате чего тот останавливался. Но пользоваться данной методикой мы настоятельно не рекомендуем – это небезопасно, незаконно, а штраф при поимке будет таким, что мало не покажется.

Схема была просто великолепная, но впоследствии она перестала работать по следующим причинам:

Участившиеся контрольные обходы стали массово выявлять недобросовестных хозяев.

  • Участились контрольные обходы – по домам ходят представители контролирующих органов;
  • На счетчики стали наклеиваться специальные стикеры – под действием магнитного поля они темнеют, разоблачая нарушителя;
  • Счетчики стали невосприимчивыми к магнитному полю – здесь устанавливаются электронные учетные узлы.

Поэтому люди стали уделять внимание альтернативным источникам электроэнергии, например, ветрогенераторам. Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.

Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.

Ветряки для дома становятся привычным явлением в районах, где часто дуют ветра. Ветровой электрогенератор использует для выработки электроэнергии энергию ветровых потоков воздуха. Для этого они оснащаются лопастями, которые приводят в движение роторы генераторов. Полученная электроэнергия преобразуется в постоянный ток, после чего передается потребителям или запасается в аккумуляторных батареях.

Ветрогенераторы для частного дома, как самодельные, так и заводской сборки, могут основными или вспомогательными источниками электроэнергии. Вот типичный пример работы вспомогательного источника – он греет воду в бойлере или питает низковольтные домашние светильники, в то время как остальная домашняя техника работает от основной электросети. Также возможна работа как основного источника электричества в домах, не подключенных к электрическим сетям. Здесь они питают:

  • Люстры и светильники;
  • Крупную бытовую технику;
  • Отопительные приборы и многое другое.

Соответственно, для того чтобы обогревать свое жилье, необходимо сделать или приобрести ветряную электростанцию на 10 кВт – этого должно хватить на все нужды.

Ветровая электростанция может питать как традиционные электроприборы, так и низковольтные – они работают от 12 или 24 вольт. Ветряной генератор на 220 В выполняется по схеме с применением инверторных преобразователей с накоплением электроэнергии в аккумуляторах. Ветрогенераторы на 12, 24 или 36 В устроены проще – здесь применяются более простые контроллеры заряда батарей со стабилизаторами.

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

  • Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
  • Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

  • Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
  • 12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Ключевые узлы

Как говорилось, ветряной генератор можно сделать в домашних условиях. Надо подготовить определенные узлы для его надежного функционирования. Они включают:

  1. Лопасти. Изготавливать их можно из разных материалов.
  2. Генератор. Его тоже можно собрать собственноручно или же купить готовый.
  3. Хвостовая зона. Используется для движения лопастей по направлению вектора, обеспечивая предельно возможный КПД.
  4. Мультипликатор. Увеличивает скорость вращения ротора.
  5. Мачта для крепежа. Она играет роль элемента, на котором зафиксированы все указанные узлы.
  6. Натяжные тросы. Необходимы для фиксации конструкции в целом и защиты от разрушения под воздействием ветра.
  7. Аккумулятор, инвертор и контроллер заряда. Способствуют преобразованию, стабилизации энергии и ее накапливанию.

Новичкам следует рассматривать простые схемы роторного ветрогенератора.

Общая характеристика

Данные механизмы наделены рядом существенных особенностей перед ветряками с горизонтальной осью. У них нет как таковых узлов под ориентирование на ветровой поток. Это заметно уменьшает все гидроскопические нагрузки. Из-за своего строения, при абсолютно любом направлении ветра, конструкция располагается в абсолютно произвольном положении.

Ввиду чего, она более проста в своём исполнении. В подобных механизмах возникновение вращения создаёт подъемная сила лопастей, а также силы сопротивления.

Виды механизмов с вертикальной осью вращения:

  1. Ортогональная конструкция.
  2. Механизм Дарье.
  3. Механизм Савониуса.
  4. Конструкция на многолопастном роторе с направляющим аппаратом.
  5. Генератор с геликоидной конструкцией.

Ортогональные ветрогенераторы

Подобный генератор имеет в своём составе не одну лопасть. Лопасти расположены параллельно оси и находятся от нее на определенном расстоянии.

Рассматриваемый механизм считается наиболее эффективным и функциональным. Если же говорить о некоторых недостатках такого генератора, то при его работе создается определённый шумовой эффект. Кроме того, на поддержку его функционирования затрачивается немало усилий. При этом у конструкции, как правило, небольшой срок действия опорных узлов ввиду больших динамических нагрузок.

Генераторы с ротором Дарье

Следует отдать должное данному механизму – ему присуща большая мощность и быстроходность. Кроме того, у ротора довольно низкая себестоимость. К недостаткам можно отнести невысокую эффективность. При этом данная конструкция не в состоянии запускаться самостоятельно при равномерном набегающем потоке.

Генераторы с ротором Савониуса

Этот вид генератора имеет довольно широкое использование для качественного функционирования бытовых электростанций. По своей конструкции подобный ротор является ветроколесом с несколькими полуцилиндрами, которые непрерывно вращаются вокруг своей оси.

Основное преимущество ротора состоит в следующем: ветроколесо постоянно вращается в одну и ту же сторону и абсолютно не зависит от направления ветрового потока. Недостаток же подобного ветрогенератора в низком коэффициенте использования энергии ветрового потока.

Генераторы на многолопастном роторе с направляющим аппаратом

Этот вид генератора считается самым функциональным из вертикальных роторов. Подобная производительность достигается путём использования дополнительного ряда лопастей. Один из рядов забирает на себя ветровой поток и затем подает его на второй ряд лопастей. При этом сжимается сам поток.

Данное преобразование приводит к показательному увеличению скорости потока, а также мощности ротора в целом. За счет этого повышается производительность системы. Происходит это ввиду использования значительно большего количества лопастей конструкции.

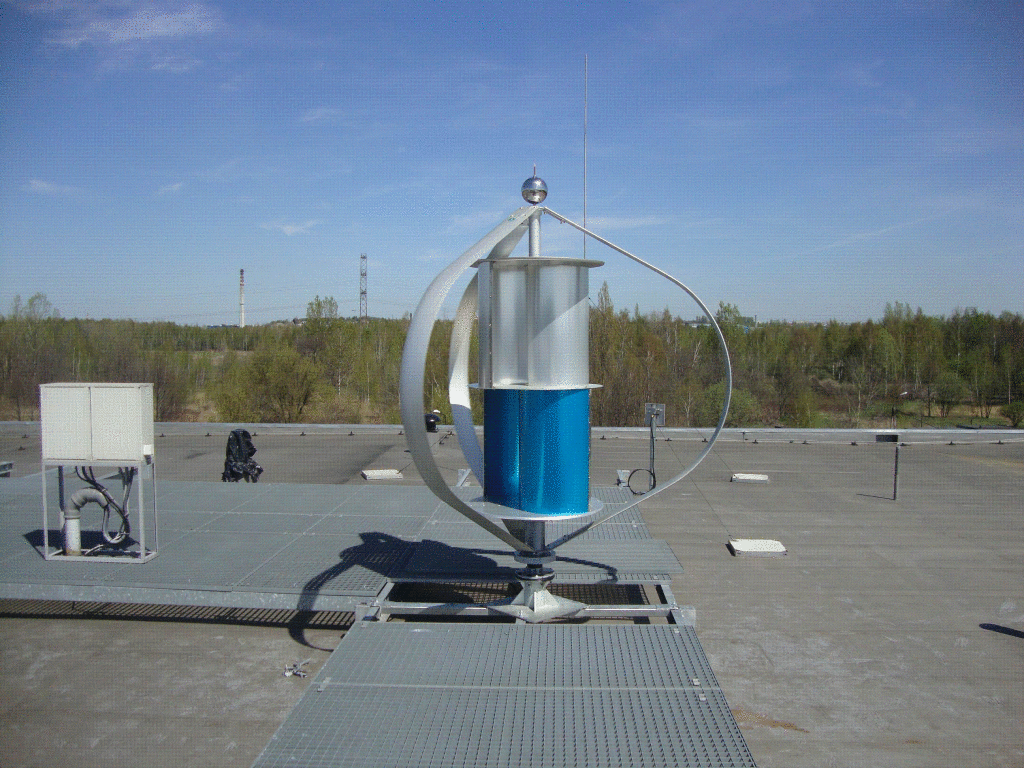

Генераторы с геликоидным ротором

Конструкция с подобной системой наделена гораздо более спокойным роторным вращением. Подобное характерное преимущество уменьшает нагрузку на опорные узлы. В результате значительно увеличивается срок действия механизма. При этом стоимость ротора довольно немалая ввиду непростой технологии его производства.

Параметры, оцениваемые перед установкой

Качественная работа прибора – это залог успешного обеспечения дачи или дома электрической энергией, а, значит, обоснованное вложение сил и средств мастера.

Перед установкой генератора следует оценить ряд параметров, как со стороны самой установки, так и со стороны места предполагаемого монтажа конструкции.

Обязательно проводится анализ состояния почвы и близлежащих строений. Рядом с ветряным генератором не должно быть устройств, которые могут легко пострадать от лопастей.

Обратите внимание!

  • Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)

  • Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих
  • Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Зону с расположенной на ней установкой обязательно ограждают от детей и внезапных гостей. Со стороны самодельного ветрогенератора оценке подлежат следующие характеристики:

  • Высота мачты (речь идет о законодательном вопросе).
  • Размеры лопастей, их устройство.
  • Мощность прибора. Ветрогенераторы могут использоваться даже для небольшого частного дома.
  • Шум от работающей конструкции.
  • Безопасность для эфирных частот.

Обязательно оценивается техническое состояние всех составных деталей на предмет целостности, безопасности, исправности каждого элемента. Оптимальную работу можно провести путем предварительного составления инструкции и план-схемы, как сделать ветрогенератор своими руками.

Расчет мощности

Мощность ветряных электростанций сильно отличается в зависимости от модели. На показатель также влияет местоположение. Поэтому предварительно нужно рассчитать необходимую мощность, чтобы подобрать оптимальную модель.

  • Как выбрать хороший генератор для дома — лучшие модели и варианты выбора генератора для частного дома (115 фото)
  • Как выбрать конденсатор для электродвигателя: запуск трехфазного двигателя и правильный подбор конденсатора (схемы, 90 фото и видео)

  • Ремонт электродвигателей своими руками: восстановление якоря, обмотки и советы как устранить КЗ быстро и просто (125 фото и видео)

Сначала следует определить общее энергопотребление в среднем за месяц (учитывая все использующиеся электрические приборы и их мощностные показатели).

Для дома обычно достаточно ветровой электростанции мощностью 2-10 кВт. Рассчитывая мощность также следует учесть такие факторы:

размеры лопастей;
скорость ветра;
потери (нужно брать во внимание коэффициент применения ветровой энергии, равный 0,6, мощность пропеллера 40-50%, потери на генерирующем узле около 20% и на проводах порядка 20%).

Есть простая формула расчета мощности:

P=0,6 х π х R2 х V3, где:

  • P – мощность;
  • R – радиус ветряка;
  • V – среднегодовая скорость ветра.

Если этого достаточно для ваших потребностей, можно устанавливать такую станцию. В противном случае следует выбрать более мощный вариант.

Изготовление из ступицы

Самым разрекламированным среди всех вариантов является обычный самодельный дисковый генератор для ветряка, который создается с использованием неодимовых магнитов. Главными его преимуществами являются: простота сборки, не требует особых знаний, возможность не придерживаться точных параметров. Даже если будут допущены ошибки — это не страшно, так как в любом случае ветряком вырабатывается электричество и его можно довести до ума с приходом практики.

Итак, для начала нам нужно подготовить основные элементы для сборки ветрогенератора:

  • ступица;
  • тормозные диски;
  • неодимовые магниты 30х10 мм;
  • медная лакированная проволока диаметром 1,35 мм;
  • клей;
  • фанера;
  • стеклоткань;
  • эпоксидная или полиэфирная смола.

Самодельные дисковые генераторы делаются на основе ступицы и двух тормозных дисков от ВАЗ 2108. Можно с уверенностью говорить, что практически у любого хозяина найдутся в гараже эти части автомобиля.

Неомагниты можно применять любой формы. Старайтесь заполнять полностью все колесо с минимальными зазорами между элементами. Катушки требуется наматывать так, чтобы общее количество витков было в пределах 1000-1200. Это даст возможность генератору выдавать при 200 об/мин 30 В и 6 А. Также будет значительно лучше делать их овальными, а не круглыми. Ветровой электрогенератор станет более мощным благодаря такому решению.=»Неомагниты для ветрогенератора» width=»640″ height=»480″ class=»aligncenter size-full wp-image-697″ />
Что касается статора нашего будущего генератора для ветряка, то его толщина обязательно должна быть меньше, чем размер магнитов, например, если магниты имеют толщину 10 мм, то статор лучше всего выполнить 8 мм (по 1 мм зазора оставить). Размеры дисков же должны быть больше толщины магнитов. Все дело в том, что через железо все магниты подпитывают друг друга и чтобы вся сила уходила именно в полезную работу требуется выполнять это условие. Если учитывать это, делая электрогенератор своими руками, то можно немного повысить его эффективность.

Типовая конструкция

Все конструкции ветряков для выработки электроэнергии, собранные своими руками, строятся по единому принципу. Обязательно наличие:

Мачта. Представляет собой длинный шест с креплением на крыше или земле.

Основной элемент-генератор, который продуцирует электричество для нужд хозяйства. Используют готовый мотор, купленный в отделе запчастей, снятый со старого автомобиля, собранный собственноручно.

Последний тип представляет интерес только для истинных любителей самоделок, так как разборка, сборка, перемотка занимают много времени, а в результате есть вероятность неисправности. Но в чем прелесть домашних поделок – возможность новых изобретений и альтернативных конструкций.

Стабилизатор напряжения. Регулирует мощность потока при перепадах.

Аккумулятор. Необходим для накопления, хранения и перераспределения электроэнергии. Даже в отсутствие ветра батарея обеспечивает бесперебойную подачу из запасов до полного истощения.

Вращающийся пропеллер. Различают модификации, насаживаемые на генератор и соединенные при помощи систем передач.

Расчет мощности ветрогенератора

Самостоятельное изготовление ветряка также нуждается в предварительном расчете. Никому не хочется потратить время и материалы на изготовление неведомо чего, хочется иметь представление о возможностях и предполагаемой мощности установки заранее. Практика показывает, что ожидания и реальность между собой соотносятся слабо, установки, созданные на основе приблизительных прикидок или предположений, не подкрепленных точным расчетами, выдают слабые результаты.

Поэтому обычно используются упрощенные способы расчетов, дающие достаточно близкие к истине результаты и не требующие использования большого количества данных.

Формулы для расчёта

Для расчета ветрогенератора надо произвести следующие действия:

  • определить потребность дома в электроэнергии. Для этого необходимо подсчитать суммарную мощность всех приборов, аппаратуры, освещения и прочих потребителей. Полученная сумма покажет величину энергии, необходимой для питания дома
  • полученное значение необходимо увеличить на 15-20 %, чтобы иметь некоторый запас мощности на всякий случай. В том, что этот запас нужен, сомневаться не следует. Наоборот, он может оказаться недостаточным, хотя, чаще всего, энергия будет использоваться не полностью
  • зная необходимую мощность, можно прикинуть, какой генератор может быть использован или изготовлен для решения поставленных задач.  От возможностей генератора зависит конечный результат использования ветряка, если они не удовлетворяют потребностям дома, то придется либо менять устройство, либо строить дополнительный комплект
  • расчет ветроколеса. Собственно, этот момент и является самым сложным и спорным во всей процедуре. Используются формулы определения мощности потока

Для примера рассмотрим расчет простого варианта. Формула выглядит следующим образом:

P=k·R·V³·S/2

Где P — мощность потока.

K — коэффициент использования энергии ветра (величина, по своей сути близкая к КПД) принимается в пределах 0,2-0,5.

R — плотность воздуха. Имеет разные значения, для простоты примем равную 1,2 кг/м3.

V — скорость ветра.

S — площадь покрытия ветроколеса (покрываемая вращающимися лопастями).

Считаем: при радиусе ветроколеса 1 м и скорости ветра 4 м/с

P = 0,3 × 1,2 × 64 × 1,57= 36,2 Вт

Результат показывает, что мощность потока равняется 36 Вт. Этого очень мало, но и метровая крыльчатка слишком мала. На практике используются ветроколеса с размахом лопастей от 3-4 метров, иначе производительность будет слишком низкой.

Что нужно учитывать

При расчете ветряка следует учитывать особенности конструкции ротора . Существуют крыльчатки с вертикальным и горизонтальным типом вращения, имеющие разную эффективность и производительность. Наиболее эффективными считаются горизонтальные конструкции, но они имеют потребности в высоких точках установки.

Не менее важным будет обеспечение достаточной мощности крыльчатки для вращения ротора генератора. Устройства с тугими роторами, позволяющие получать хороший выход энергии, требуют немалой мощности на валу, что может обеспечить только крыльчатка с большой площадью и диаметром лопастей.

Не менее важным моментом являются параметры источника вращения — ветра. Перед производством расчетов следует как можно подробнее узнать о силе и преобладающих направлениях ветра в данной местности. Учесть возможность ураганов или шквалистых порывов, узнать, с какой частотой они могут возникать. Неожиданное возрастание скорости потока опасно разрушением ветряка и выводом из строя преобразующей электроники.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
