Укладка теплоизолятора
Экструзионный пенополистирол и сшитый пенополиэтилен, только эти два материала можно применять для устройства теплоизоляции в системе водяных тёплых полов.
Перед укладкой листов теплоизолятора, по периметру комнаты приклеивают демпферную ленту толщиной 10-12 мм. Она служит не только для компенсации теплового расширения стяжки, но и для предотвращения ухода тепла в стены. По высоте, она должна выступать за границы верхнего слоя стяжки.
Листы теплоизолятора раскладывают вразбежку и обязательно на слой гидроизоляции. Для гидроизоляции лучше всего использовать полиэтиленовую плёнку толщиной 0,2 мм.
Если вы решились сделать толщину теплоизоляции 10 см, то будет лучше, если уложить два слоя плит толщиной 5 см. Обязательно с разбежкой между слоями.
Есть вариант использовать в качестве теплоизолятора специальные плиты, предназначенные для организации водяных тёплых полов. Их отличие в бобышках на одной из поверхностей. Между этими бобышками укладывают трубу. Но их стоимость неоправданно высокая. Кроме того, в таких плитах будут держаться далеко не все трубы. Например, полипропиленовые и полиэтиленовые трубы слишком упругие, для них потребуется дополнительная фиксация.
Крепление труб к теплоизолятору не осуществляется. Крепёж должен пройти сквозь слой пенополимера, и зафиксироваться в стяжке. Это очень трудоёмкий процесс, учитывая объём работы.
Оптимальным вариантом будет фиксация труб на сетке. При этом сетка будет служить именно для крепежа труб, а не для армирования стяжки.
Есть специальные сетки из двуосно ориентированного полипропилена, а можно применять простую кладочную сетку.
Устройство тёплого пола
«Пирог» тёплого водяного пола — многослойная конструкция с жидким теплоносителем внутри. Основной элемент тёплого пола — труба из металла или полимера, по которой осуществляется циркуляция воды или антифриза. Каждый слой имеет свое предназначение, и играет важную роль для эффективного функционирования всей системы в целом. Поэтому, при сооружении следует соблюдать четкую последовательность.
«Пирог» водяного пола выглядит следующим образом:
- основание — из дерева или бетонной плиты;
- гидроизоляция — полиэтиленовая плёнка (0,1 мм);
- теплоизоляция — пенополистирольные плиты, или другой утеплитель с плотностью 40 кг/м³ и толщиной от 300 мм;
- водяной контур — трубопровод;
- арматурная сетка — обеспечивает плотность стяжки, допустимая толщина прутьев 3 — 5 мм;
- бетонная стяжка — раствор из бетона и цемента с пластификаторами;
- финишное покрытие — любой материал совместимый с греющими полами.
В общей сложности, толщина данной конструкции в частном доме может составлять от 7 до 15 см. Контур водяного пола подсоединяется к коллекторному узлу.
Водяные конструкции бывают:
Тяжёлыми (мокрыми) — один из наиболее распространённых вариантов. Важная роль тут отводится черновому основанию, на него кладётся гидро- и теплоизоляция, трубы и армирующая сетка, и все заливается бетонным раствором. Данный способ рекомендован для кирпичных коттеджей имеющих бетонные перекрытия, которые способны выдержать тяжесть стяжки.
Лёгкими — основой под трубами являются пенополистирольные плиты. Они укладываются на черновой пол и на них монтируется водяной контур. Так как плиты оснащены бобышками, с помощью которых фиксируются трубы, то не требуется их дополнительное крепление. Сверху укладываются теплопластины, на которые стелется напольное покрытие.
К сведению! Данный вариант подходит для частных домов с деревянными перекрытиями, которые не способны выдержать тяжёлую конструкцию.
По деревянным рейкам — то есть основой будут служить дерево, к которому монтируются нагревательные элементы. Эта конструкция закрывается гипсоволокном и финишным покрытием. Но данный метод не надёжен, поэтому рекомендован для укладки в крайнем случае.
Виды котлов для теплого водяного пола
На рынке большой ассортимент котельного оборудования. Котлы различаются видом топлива, на котором работают — газовые, дизельные, электрические и твёрдотопливные. Они изготавливаются из различного материала, бывают: чугунными и стальными.
Так же, отличаются способом установки:
- Напольные — бывают мощностью до 120 кВт. Для их установки требуется дополнительная площадь, поэтому они размещаются в отдельном помещении.
- Навесные — их производительность достигает 35 кВт, они удобнее в монтаже, и менее затратные. В них уже вмонтирован насос обеспечивающий циркуляцию жидкости. Для пуска в работу, нужно подсоединить агрегат к отопительному трубопроводу.
Одноконтурные — предназначены только греть теплоноситель для отапливания дома. Чтобы увеличить сферу их применения, требуется обустройство дополнительных элементов (бойлера, теплообменника и т.д.).
Двухконтурные — многозадачные аппараты, они обеспечивают одновременно нагрев воды для системы отопления и ГВС. Последнюю функцию выполняют — встроенный бойлер накопительного типа, и проточный теплообменник.
Газовые
У газовых котлов корпус изготавливается из чугуна или стали. Вес чугунных аппаратов, при одинаковой мощности, в 2 раза больше стальных. Они объёмны, и имеют высокую стоимость. Стальные изделия имеют небольшой вес и маленькие размеры. Их отличает пригодность к ремонту.
Современные напольные газовые агрегаты работают на магистральном и сжиженном топливе. Однако, удобнее в подключении подвесные мини-модели, они не занимают место, а их мощности (7 — 30 кВт) хватает для обогрева небольшого частного дома.
Стандартные газовые котлы могут работать с полной эффективностью только при максимальном нагреве воды — 70 — 90 градусов, что для водяного пола не допустимо.
Если газовое оборудование работает в низкотемпературном режиме, то это провоцирует образование конденсата, а это отражается на сроке его службы. У данных котлов существует возможность для переоборудования их под водяной пол, путём проведения работ по усовершенствованию конструкции.
Наиболее подходящие газовые котлы — конденсационные, разработанные под тёплые водяные полы. Они имеют дополнительную подпитку от образующегося конденсата. У них даже при работе в режиме низких температур, эффективность близка к 100%.
Газовые агрегаты бывают одно и двухконтурные. Подключается половое отопление к двухконтурному котлу через гидравлическую стрелку.
Твердотопливные
Теплокотлы с твёрдым топливом по принципу работы напоминают дровяную или угольную печь. Но в котле, сжигание древесины происходит без доступа воздуха, при этом выделяется древесный газ, он и обогревает теплоноситель
Такие генераторы при подключении их к тёплым водяным полам проблематичны, им требуется постоянное внимание и обслуживание.
Для поддержания температуры теплоносителя на необходимом уровне, автоматике приходится периодически «заглушать» топку, а это приводит к потере эффективности котла. Избежать этого поможет установка буферной ёмкости.
Тогда, аппарат сможет полностью использовать свой потенциал, передавая нагретую воду в буфер, а пол будет её брать от туда в нужном объёме. Это приведёт к экономии, так как пауза между подачей топлива в топку увеличится.
Электрические
Электрические котлы — наиболее эффективные водонагреватели для тёплых водяных полов, бывают: тэновыми, ионными и индукционными. В них, происходит преобразование электрической энергии в тепловую. Они полностью автоматизированы, просты в установке и регулировке, настройка может производиться удалённо. Аппараты поддерживают нагрев теплоносителя на заданном уровне, не теряя своей эффективности.
Тэны настенного типа применяются часто, так как просты по конструкции и несложны в установке. Они укомплектованы расширительным баком и насосом.
При сооружении тёплого водяного пола от котла отопления в большом частном доме потребуется произвести монтаж смесительно-распределительного узла.
К минусам можно отнести высокую цену энергоресурса. Для снижения себестоимости тепла, рекомендовано применять схему с внешним баком-аккумулятором воды и двухтарифным счётчиком учёта энергии.
Дизельные
Принцип функционирования дизельных котлов, топливом для которых служит дизельное топливо, схож с работой газовых. Процесс горения у них полностью автоматизирован. Они обладают высокой производительностью, при небольшом расходе топлива, просты в монтаже и удобны в обслуживании. Стоит отметить их экологическую пригодность и экономичность.
Минус таких моделей — запах дизельного топлива, поэтому они устанавливаются в отдельной комнате (котельной). Кроме этого, требуется ещё ёмкость для топлива, и насос для его подачи.
Можно ли делать водяной теплый пол
Не редко возникает вопрос можно ли делать водяной теплый пол в многоэтажных домах? Сегодня законодательными актами запрещается изменения, которые касаются различных усовершенствований трубопроводных схем в жилом фонде, где есть центральное отопление. Она может дать усиленную нагрузку, которая в момент проектирования дома не учитывалась. Потребуется принудительная циркуляция и достаточно сложный монтаж специального насоса.
Но, теоретически, такие системы можно монтировать в любом помещении, главное не нарушать баланс потока воды и соблюдать условия дозирования расхода тепла. Кроме того, в новостройках планировка предусматривает наличие стояков для подключения ТВП.
Сделать установку конструкции в квартире законной — помогут специальные разрешения от представителя ЖКО и теплосетей. Необходимые документы выдадут только после проверки помещения и согласования оборудования, необходимого для дальнейшего использования. Несанкционированное подключение теплого пола грозит получением штрафов, судебными разбирательствами и прочими неприятностями:
- в случае необходимости, продать квартиру законным путем не получится;
- если случится прорыв контура и пострадает квартира соседей снизу, все расходы по ремонту придется оплатить в полном объеме.
Несколько советов
Прежде чем осуществлять расчет потребности теплоотдачи, нужно учесть некоторые моменты. Первоначально нужно определить максимальную теплопроводность материалом, которые расположены выше трубы, пленок и кабелей, выступающих в качестве нагревательных элементов. Эффективность теплоотдачи зависит по прямо пропорциональному закону от тепловой мощности, по обратно пропорциональному от сопротивления покрытия.
Все трубы и материалы, которые будут расположены ниже уровня нагревательного элемента должны отличаться высокой теплоизоляцией. Это исключит возможные потери тепла через покрытия. Если монтаж и расчет осуществлены правильно, то теплоизоляция будет блокировать передачу тепла и отражать тепловое излучение.
Необходимость в тепловой мощности определяется теплоизоляцией и ее качеством. Предпочтительно придерживаться нормативов, которые будут гарантировать высокие эксплуатационные характеристики и комфорт.
Помните о том, что, если вы выбрали теплый пол, не стоит загромождать его массивными мебельными конструкциями. Это не принесет должного результата обогрева, а также возможен перегрев и порча мебели под воздействием температур.

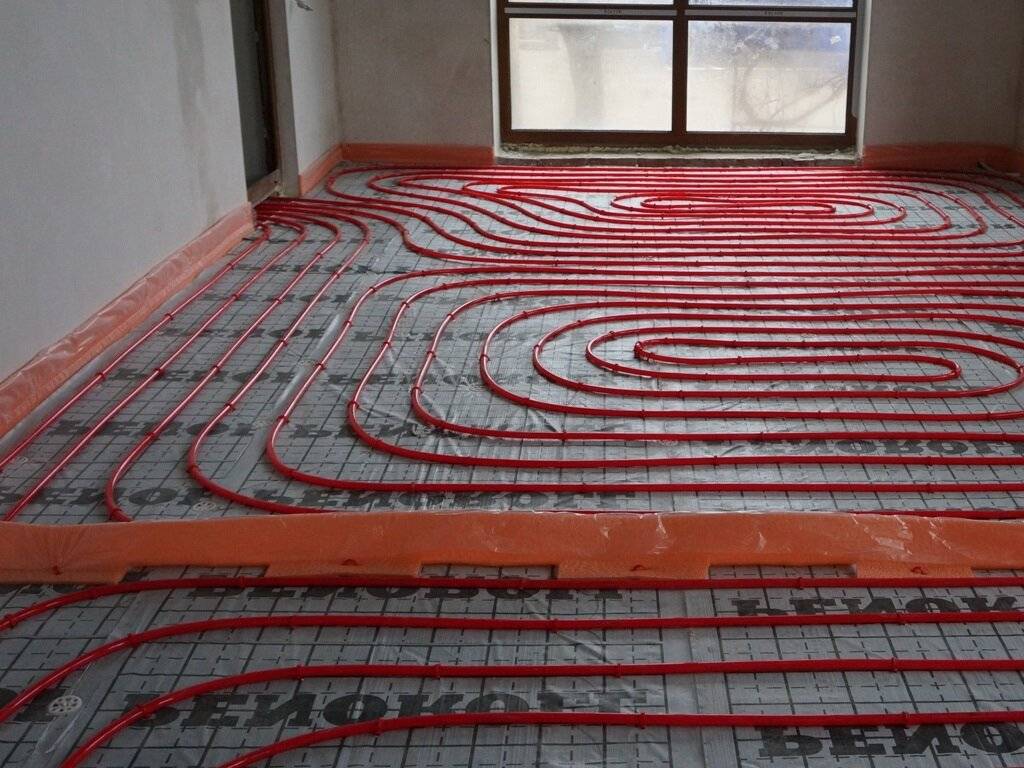

Пример укладки теплого пола в кухне
Это интересно: Как прочистить отстойник в раковине: описываем обстоятельно
Расчет для разных типов помещений
В каждом помещении, в зависимости от его особенностей, требуется различная мощность подогрева пола. Наибольшей она должна быть в прохладных комнатах, а также на лоджии или балконе. В таком помещении мощность не может быть менее 180 Вт/м2. В ванной или санузле – не менее 140 Вт/м2 из-за высоких показателей влажности.
Что касается электрического пола, в этом случае минимальная мощность должна быть равна 120 Вт/м2.
Электрический теплый пол под плитку
Таблица. Мощность системы подогрева пола в случае использования ее как дополнительного источника тепла.
| Помещение | Мощность, Вт/м кв. |
|---|---|
| Балкон и лоджия | 180 |
| Ванная, санузел | 140-150 |
| Жилые комнаты и кухня, расположенные на 2 и выше этажах | 120-130 |
| Жилые комнаты и кухня, расположенные на 1 этаже | 140-150 |
Выбор котла
Водонагревателей, которые были бы предназначены конкретно для тёплых водяных полов, нет. Ряд производителей выпускают аппараты, имеющие функцию «тёплый пол», но этот режим лишь ограничивает уровень нагрева воды. Кроме этого, надо учитывать, какой вид теплоносителя разрешён для данной модели. Есть аппараты, которые не работают с антифризом, об этом указано в инструкции к оборудованию.
КОТЕЛ ДЛЯ ТЕПЛОГО ПОЛА!
Watch this video on YouTube
В принципе, обслуживать пол с обогревом может любая модель водонагревателя, главное правильно произвести обвязку и подключение.
Какие особенности выбора водонагревателя, и на что нужно обращать внимание:
- Совместим ли он с половым отоплением — способен ли он поддерживать требуемую температуру теплоносителя. В противном случае, нужно будет подбирать дополнительное оборудование.
- На сколько эффективно он будет работать в системе — этот показатель влияет на потребление ресурса (топлива).
- Удобен ли он в обслуживании и эксплуатации — сколько времен он потребует, чтобы настроит его на нужный уровень нагрева.
- Нет ли сложностей в монтаже — сможете ли вы установить его самостоятельно.
Кроме этого, теплогенераторы нужно выбирать в зависимости от площади и условий эксплуатации, при этом уделяется внимание:
- Мощности — определяется она с учётом размера отапливаемого помещения и степени его утепления. В документах указана площадь, для которой предназначен прибор, при условии качественного утепления. Если вы не знаете теплопотери дома, то мощность надо брать с запасом 25%. Чрезмерное превышение требуемой производительности может привести к перегреву, и поломке оборудования.
- Наличию функции управления мощностью — газовые котлы часто оснащены такой возможностью. Регулировка может производится в ручном режиме или автоматически. Модели автоматического типа экономичней, требуется задать несколько показателей, и дальше за поддержанием температуры в заданном уровне, и отключение нагрева отвечает автоматика.
- Энергозависимость — применение электронасоса для принудительного движения жидкости увеличивает производительность котла, но делает его менее автономным, и зависимым от энергоресурса.
- Типу нагрева теплоносителя — если оборудование требуется не только для обогрева помещения, но и для обеспечения ГВС, то нужен двухконтурный проточный котёл. При необходимости нагревать большой объём воды, лучше покупать накопительную модель.
Стоимость обогревателя каждый определяет для себя сам, отталкиваясь от наиболее дешёвого энергонасителя. У кого-то это газ, а у кого-то — дрова. При наличии в доме многотарифного счётчика, выгодным будет электричество.
Электрический котёл наиболее подходящий для гидрополов, так как он способен удерживать температуру на заданном уровне при маленьком расходе электроэнергии. 1 кВт электричества преобразуется в кВт тепла. Если площадь обогрева не значительная, то его можно подсоединять на прямую.
Чтобы подключить коттедж внушительной площади, потребуется узел подмеса. При монтаже газового оборудования, без распределительного узла не обойтись, так как прямое подключение не рекомендовано. А подпитывание тёплого пола от твёрдотопливного котла приводит к увеличению расходов, за счёт приобретения дополнительных компонентов.
Разбор заблуждений
1. Равномерное отопление теплыми полами. В ногах температура выше, над головой – ниже, и это хорошо т.к. равномерно и физиологично. Полный бред! Наша задача – обеспечить не равномерный, а наоборот локальный нагрев помещения в зонах окон, наружных стен, углов, уличных дверей. Нам нужно остановить холодные потоки от этих поверхностей.
2. Экономичность теплого пола?! Как может быть экономичной система, которая медленно реагирует на изменения? В комнате стало жарко – а теплый пол сбавит мощность только через пару часов. Где экономия?
3. Теплый пол для аллергиков – полный бред! Явление «сухой возгонки пыли» начинается при температурах более 90оС. Запах пыли от радиаторов идет только потому, что их забывают мыть в принципе. С температурой в данном случае это не связано.
4. Теплый пол сохраняет влажность. Зимой воздух на улице сухой сам по себе: 0,39г/кг. Летом — влажный — 10г/кг. Влажность воздуха не зависит от температуры теплых полов или радиаторов.
Если есть заблуждения, которые я упустил, — наберите мне, обсудим и добавлю в статью.
Что лучше теплый пол или радиаторы?
Для отопления осенью и весной – теплый пол. Зимой –радиаторы. Теплый пол- низкотемпературная система и медленно реагирует на изменения погоды. Весной и осенью разница температуры внутри и снаружи дома не такая значительная, как зимой. Поэтому теплый пол в этот период, не смотря на свою заторможенность, намного лучше радиаторов.
Но зимой картина обратная. В доме +23оС, на улице -15оС. Разница температур огромная. Холодный поток от окон и витражей проникает в помещение намного интенсивнее, чем осенью или весной. Нужно сбивать эти потоки. Лучше радиаторов или встроенных в пол конвекторов ничего не может быть.
Мощность на метр
Между системами водяного обогрева и традиционными вариантами отопления есть существенные отличия. построены так, что система начинает функционировать при 35–45⁰ (максимально допустимая – не более 50⁰). То есть такой относительно маленькой температуры достаточно, чтобы комфортно обогреть жилое пространство.
Мощность водяного теплого пола на квадратный метр также относительно мала – порядка 40 – 150 Ватт. Чтобы система функционировала эффективно, необходимо достигнуть равномерного распределения температуры по поверхности, исключив образование холодных углов.
Производительность водяной обогревательной конструкции и протяженность трубопровода взаимосвязаны
Выполняя расчет, принимают во внимание также:
- величину площади и конфигурацию пола;
- размер теплопотерь;
- шаг установки труб.
Производительность такой системы, как и ее температура регулируется вручную или автоматически в соответствии с погодными условиями и температурами.
Расчет выполняет поэтапно.
- Прежде всего на бумаге чертят план, желательно на миллиметровке. В нем необходимо отметить места, где расположены двери и окна, поскольку именно они являются основными местами теплопотерь. Трубу, которая отходит от стояка обязательно проводят вдоль окон. Между трубой и стенами должна остаться полоса шириной порядка 200–250 мм, но никак не меньше 100 мм.
- Далее определяются с протяженностью одного контура. Оптимальной считается длина в 80–90 м.
Внимание
Учтите, если контур окажется чересчур маленьким, то на полу останутся холодные участки, поскольку нагревание будет проходить неравномерно. Если же контур по длине будет большим, то гидравлическое сопротивление возрастет и циркуляция теплоносителя будет слабой.. Один контур в состоянии обогреть примерно 20 кв
м. Для больших площадей используют несколько контуров, разделив ее на равные по площади участки
Один контур в состоянии обогреть примерно 20 кв. м. Для больших площадей используют несколько контуров, разделив ее на равные по площади участки.
Мы уже отметили насколько важно равномерно распределить тепло. В решении этого вопроса немаловажную роль играет правильный выбор расстояния между трубами
Необходимо учесть следующую связь между этим параметром контура и температурой теплоносителя: чем расстояние между ними больше, тем выше должен быть нагрет теплоноситель, чтобы было возможно обеспечить желаемую степень теплоотдачи.
Полезно
При установке трубопровода с шагом в 250 мм в среднем требуется 5 пог. м/кв. м труб, то есть для обогрева комнаты площадью в 20 кв. м длина магистрали должна составлять 100 пог. м. При этом теплоотдача достигает 50 Вт/ кв. м при температуре теплоносителя в 30 °. Если же необходимо повысить теплоотдачу, к примеру, до 80 Ватт, то рекомендуется уменьшить расстояние между трубами до 20 см.
Нельзя забывать также о том, что шаг установки труб контура зависит также от их диаметра. Общее количество труб рассчитывают согласно чертежу с учетом всего вышесказанного. К полученному результату необходимо добавить еще два метра, которые понадобятся при подводке магистрали к стояку.
2021 prestigpol.ru
Как получить разрешение на теплый пол в квартире
Теплый пол в квартире делает ее более удобной, уютной, но на установку таких конструкций необходимо оформить разрешение.
Известны два вида теплого пола – электрические и водяные. Установка любого из видов такого отопления приравнивается к перепланировке, которая может повлиять на климат у соседей. Из-за теплого электрического пола могут возникнуть перепады в электросети в соседних квартирах, а водяной теплый пол снижает температуру в батареях соседей.
Конечно, жилищная инспекция, вызванная жильцами, сразу предъявит претензии владельцам таких полов, даже если не они виноваты в понижении мощности или температуры, но без разрешения это грозит демонтажем и штрафом.
Чтобы не причинять лишних неприятностей и хлопот себе и соседям, необходимо предварительно согласовать установку теплого пола с соответствующими органами.

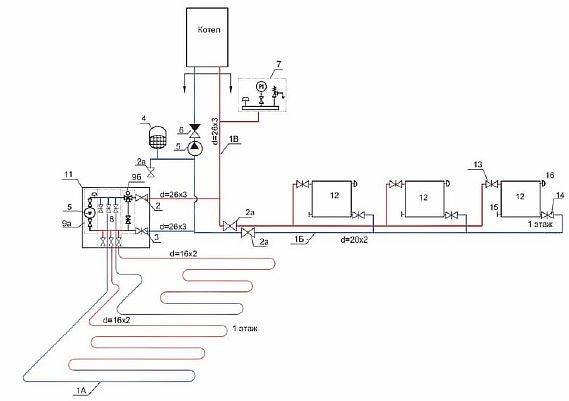

Схема подключения водяного теплого пола к котлу
Существуют разные способы обвязки котла с тёплым полом. Все они имеют положительные и отрицательные стороны, и предназначены для определённых условий. Рассмотрим популярные схемы подсоединения водяных тёплых полов к котлу.
2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.
Watch this video on YouTube
Схема с трёхходовым клапаном
Распространённая схема для многоконтурной системы с разными нагревательными приборами — с трёхходовым клапаном. Подходит для совмещённого отопления — радиаторы, температура воды 80 градусов, и тёплый пол — 45.
Обеспечить такую разницу температур поможет установка трёхходового клапана с циркуляционным насосом. Нужный уровень нагрева теплоносителя достигается смешиванием воды из котла с идущей из обратки. Порции подмеса холодной жидкости регулируются открыванием или закрыванием клапана.
Схема со смесительным узлом
Способ предназначен для комбинированных систем — батареи и ТП. Здесь, вместо термостатического клапана монтируется насосоно-смесительный узел.
Подключение коллектора к котлу — энергоэффективная схема, в ней, при помощи балансировочного вентиля происходит перемешивание горячей и охлаждённой воды в строгих пропорциях.
Схема с электронным терморегулятором
Система подачи ТП функционирует с помощью малогабаритных термоэлектроных наборов, они могут обеспечить работу только одной петли обогревающей площадь не более 20 м2.
Терморегулятор — это небольшой прибор с пластиковым корпусом, в котором размещены:
Принцип работы схемы простой — нагретая жидкость направляется в контур напрямую из котла, без подмеса. Регулировка температуры осуществляется встроенным регулятором.
Он отдаёт команду электромеханическому клапану, который отвечает за подачу газа к котлу. Вода движется по контуру без воздействия насоса, и охлаждается непосредственно внутри петли.
Схема несложная и обходится такая обвязка не дорого, но она не позволяет производить точную настройку. Она подходит:
Схема прямого подключения
Для запитывание пола по этой схеме применяется гидравлическая стрелка. Способ отличается тем, что при подключении тёплого пола к котлу с насосом, его контур должен иметь насосный агрегат, который работает вмести с терморегулятором. Они будут регулировать скорость движения жидкости с учётом температуры воздуха.
Процесс следующий — нагретая вода от котла движется в гидравлический коллектор, где она распределяется по контурам пола. После прохода по петлям, она возвращается в нагреватель через обратную трубу.
Этот способ применяется в основном только на конденсационных устройствах, так как при данной схеме понижение температуры на трубе подачи не происходит. Если установить обычный газовый котёл, то работа в таком режиме приведёт к быстрой поломке теплообменника.
При монтаже твёрдотопливного котла, чтобы система функционировала правильно, потребуется установка буферного бака, а это ограничит температурный уровень.
Возможно ли, смонтировать теплый пол с разной длиной контура?
Идеальным считается теплый пол, где каждая петля имеет одинаковую длину. Это позволит не заниматься дополнительной настройкой, не нужно регулировать баланс.
Конечно, длина контура может быть одинакова, но это не всегда выгодно.
Например, объект состоит из нескольких помещений, в которых необходимо провести монтаж теплого пола. Одним из таких помещений является санузел, с площадью 4 кв. метра. Общая длина трубы такого контура, с учетом расстояния до коллектора, будет равна 40 м. Безусловно, никто не будет подстраиваться под такой размер, разделив полезную площадь под 4 кв. метра. Такое деление будет совершенно ненужным. Ведь существует специальная балансировочная арматура, с помощью которой можно выровнять давление контуров.
Сегодня можно также выполнить расчет, чтобы определить максимальный размер длины трубы относительно каждого контура, с учетом вида оборудования и площади объекта.
Мы не будем рассказывать вам о том, как делаются эти сложные расчеты. Просто при установке теплого пола, разброс длины трубопровода отдельного контура берется в пределах 30 – 40%.
Кроме того, когда есть необходимость, появляется возможность «манипулировать» диаметрами труб. Появляется возможность изменить шаг укладки, большие площади разбить на несколько средних кусков.
Что такое теплый пол
Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.
Теплый водяной пол
Устройство теплого пола
Несколько слов об экономии
Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.
Насколько выгоден теплый электрический пол
Водяные теплые полы или электрические
Преимущества и недостатки
Плюсы
- равномерное распределение тепла по площади помещения;
- система не создает никаких проблем людям, страдающих от астмы или аллергии;
- вырабатываемая энергия является абсолютно безопасной;
- простой монтаж и эксплуатация теплого пола;
- установленная система не занимает полезное пространство в доме;
- конвекционные потоки при использовании системы подогрева пола отсутствуют.
Минусы
- высокая стоимость электроэнергии при сравнении с другими видами топлива;
- наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
- при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
- система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).
Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.
Что влияет на энергопотребление теплого пола
Особенности теплообмена в комнате
Как выглядит водяной теплый пол
Варианты топлива и типы котов
Выбирая отопительный котёл для водяного тёплого пола, следует отталкиваться от теплоносителя, а также нужно учитывать:
- затраты энергоносителя;
- уровень тепловой мощности;
- удобство и простоту в эксплуатировании котла;
- лёгкий процесс соединения котла с элементами тёплого пола.
В водяной конструкции должна циркулировать вода нагретая до 45 градусов. В случаи подключения устройства к общей отопительной системе дома, мощность котла выбирается отталкиваясь от требования радиатора. При отсутствии радиаторов можно устанавливать модель низкотемпературного котла.
Для установки в частном доме своими руками подходят следующие типы котлов:
- твёрдотопливные;
- газовые;
- электрические;
- автоматические.
Если дом газифицирован, то практичнее использовать газовый котёл. При правильном выборе его мощности, комфорт вам обеспечен.
При частом перебое с электричеством рекомендуется остановить выбор на напольном котле, имеющем открытую камеру сгорания. Такой вариант обойдётся дешевле, чем приобретение электрогенератора.
Если вы решили осуществлять нагрев теплоносителя тёплого пола при помощи дров, то необходимо производить обвязку твёрдотопливного котла, ведь ему потребуется место для сбрасывания тепла. Кроме того, такой котёл не способен обеспечить нагрев воды в приделах 40 градусов, так как минимум нагрева жидкости в нём 55 градусов. Если же пытаться поддерживать температуру ниже, то это приведёт к конденсату, образованию коррозии и ухудшит эффективность работы котла.
Подключение котла
Как уже говорилось выше, при выборе котла нужно отталкиваться от площади помещения, которое планируется отапливать. Самая распространённая модель котла, подходящая для частного дома — трёхфазная на 12 КВ. При этом, кабель для проводки применяется с жилами 6 кв. мм.
При самостоятельной сборке кранов, профессионалы советуют использовать для надёжности соединений паклю с пастой. При отсутствии радиаторов, для водяного тёплого пола можно обойтись без узла подмеса.
Использование колбочек и клапанов позволит провести балансировку системы, это обеспечит одинаковый поток и напор во всех помещениях.
Предлагаем ознакомиться с руководством, как подключить теплый пол к отоплению в частном доме — 9 способов подключений в одной статье!
Схемы и инструкция по монтажу от одного котла
Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.
Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.
При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.
Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.
Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.
Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.
Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.
В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:
- котёл с расширительным баком — нагревает теплоноситель;
- гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
- радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
- коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
- смесительный узел — в нём происходит разбавление теплоносителя для ТП;
- термостат — головка, которая открывает или закрывает поступление воды в контуры.
Монтаж системы
После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:
Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.
Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.
Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел, 2-х или 3-х ходовой клапан, они крепятся к подающей трубе.
Устанавливается циркуляционный насос.

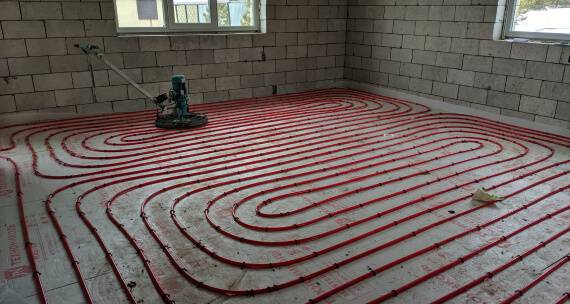

Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.
