Электрические водонагреватели: классификация оборудования по различным параметрам + лучшие производители

Оптимальный объем бака

Чтобы самостоятельно определиться с объемом накопительного резервуара водогрейного оборудования, необходимо произвести несложные расчёты в соответствии со следующей формулой: V бака = Р воды х (t° — t1) : (t2 — t1), где:

  • Р воды — показатели запланированного расхода воды;
  • t° — температурные показатели воды, которые должны быть получены в месте водяного разбора;
  • t1 — температурные показатели холодной воды в трубопроводной системе, из которой предполагается выполнять разбавление горячей воды, поступающей из водогрейного прибора;
  • t2 — температурные показатели воды, нагретой ТЭНом водонагревательного устройства.

Электрический бойлер в бане

Следует отметить, что максимально точное вычисление объема накопительного резервуара, может быть осуществлено с учетом способа расхода нагретой воды.

Оптимальный объём накопительного бака определяется с учетом количества потребителей в домовладении и источников водяной раздачи, включая душевую кабину, ванну, биде и краны с раковиной.

Электрические водонагреватели удобны тем, что быстро нагревают воду и просты в монтаже. Водонагреватель проточный электрический – какой лучше купить, читайте в статье.

Все о пользе и вреде гидромассажных ванн читайте тут. Кому противопоказан гидромассаж?

Подробная инструкция о том, как слить воду с водонагревателя, представлена в этой теме.

Критерии выбора

Когда встаёт вопрос о создании локальной системы ГВС загородного дома или квартиры и для его решения выбор пал на кран-водонагреватель, то критериями выбора в этом случае будут такие показатели, как:

  1. Электрическая мощность. От величины мощности зависит возможность размещения в том или ином месте установки. Это обусловлено допустимыми токами нагрузки электрической сети как в отношении групповой линии, по которой подключается нагревательный элемент, так и общедомовой, регламентированной договором на электроснабжение.
  2. Производительность. Данный показатель характеризует способность прибора нагреть и пропустить через свою конструкцию определённое количество воды в единицу времени.

    Световой индикатор информирует о том, что нагревательный элемент работает

  3. Тип нагревательного элемента. ТЭНы могут быть выполнены в форме змеевика или спирали, а также прямой или изогнутой трубки, по которой циркулирует вода, омывая вмонтированный нагревательный элемент. При их изготовлении используются керамические элементы и спиральные блоки, защищённые стеклом, а также медь и прочие металлы, стойкие к коррозии.
  4. Степень защиты. Этот показатель характеризует прибор по степени защиты к внешним воздействиям и соответствует стандартной шкале для всех электротехнических устройств (IP). Кроме этого,данный показатель отражает класс защиты устройства от возможности поражения электрическим током при его использовании (электробезопасность – заземление, класс изоляции).
  5. Дополнительные параметры. К данным показателям относятся: используемый материал при изготовлении корпуса и способ управления прибором, а также наличие дополнительных функций.

Модели премиального сегмента оснащаются ЖК-дисплеем, информирующим о температуре подаваемой воды

Из дополнительных опций, доступных, как правило, на более дорогих моделях, следует отметить такие: подсветка струи и световая индикация, ЖК-дисплей и возможность программирования, а также работа с разной электрической мощностью и ограничение температурных режимов работы.

Бюджетные модели отличаются простотой конструкции, механическим управлением и отсутствием электроники в схеме управления

Статья по теме:

Премиальный класс

Для тех, кто не идет на компромиссы и привык покупать все самое лучшее, представляем тройку компаний, производящих профессиональные водонагреватели высочайшего класса.

Stiebel Eltron

Немецкая компания имеет собственное производство по водонагревательной технике с контролем каждого прибора. Обеспечивается точность нагрева и возможность работы с «жесткой водой». Применяются титановые аноды. Объем воды может варьировать от 5 до 400 л (на промышленных моделях).

Достоинства:

  • высокое качество и безопасность;
  • долгий срок работы;
  • широкий модельный ряд.

Недостатки:

  • высокая стоимость;
  • представлено только электрическое и комбинированное подключение.

Классификация бойлеров по способу нагрева воды

В соответствии с методом нагрева воды все существующие бойлеры можно классифицировать на накопительные и проточные.

Модели водонагревателей

Накопительные водогрейки

Конструкция накопительного бойлера представляет собой герметичный бак. Сначала емкость наполняется жидкостью, и лишь после этого начинается ее подогрев. Главной характеристикой накопительного бойлера является его объем.

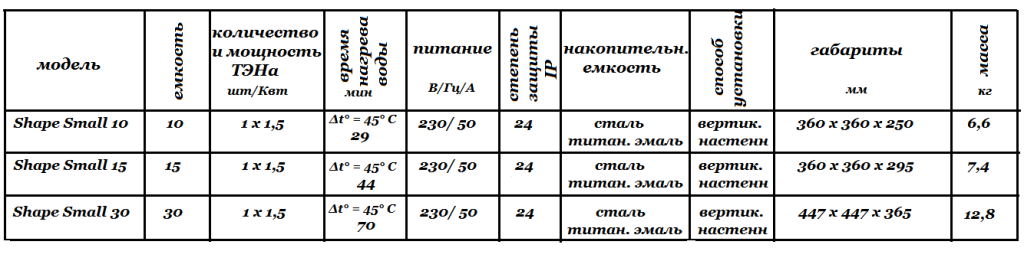

Технические характеристики водонагревателей накопительных Ariston Shape Small

Накопительные водонагреватели, схема

Расход электроэнергии средний. Все современные модели накопительных водонагревателей могут работать в стандартном и ускоренном режимах. Стандартный режим подходит для регулярного использования, ускоренный создан специально для тех ситуаций, когда неожиданно появилась потребность в небольшом объеме теплой воды.

К числу важных преимуществ накопительного бака следует отнести простоту его установки и подключения к системе водоснабжения, удобство эксплуатации, возможность включения в обыкновенную электрическую сеть.

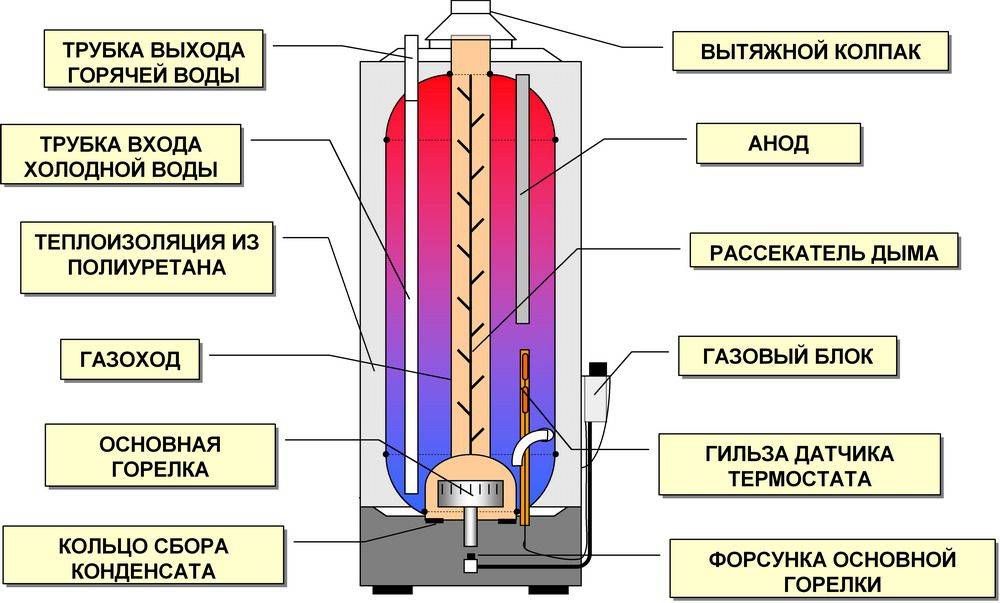

Устройство газового накопительного водонагревателя

Главным же недостатком подобного рода агрегатов является их размер. При этом, чем больше объем бака, тем он тяжелее. Придется не только придумать, куда повесить бочку, но и убедиться, что стена сможет выдержать ее вес.

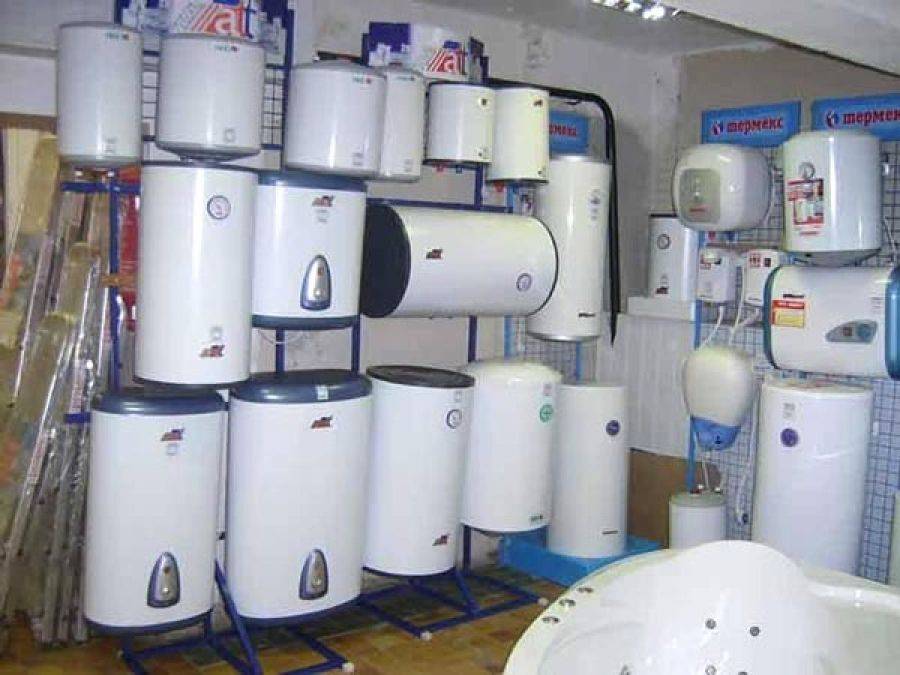

Электрические накопительные водонагреватели Ariston

Накопительные водонагреватели лучше всего подходят для установки в квартирах и домах, использующихся для постоянного проживания.

Накопительные водонагреватели лучше всего подходят для установки в квартирах и домах, использующихся для постоянного проживания

Проточные водонагреватели

Схема устройства проточного водонагревателя

Правильный выбор водонагревателя

Такие агрегаты лишены ключевых недостатков своих накопительных «собратьев». Проточный водонагреватель – это компактный агрегат, обеспечивающий практически моментальный нагрев воды. Жидкость подогревается в процессе прохождения через бойлер, что избавляет от необходимости ее накапливания и позволяет экономить пространство, необходимое для установки прибора.

Проточный водонагреватель

Главные недостатки проточного водонагревателя – это высокий расход электроэнергии и большие нагрузки на сеть. При этом подобного рода агрегаты требовательны к электропроводке – просто зафиксировать прибор на стене и включить его в розетку в большинстве случаев нельзя.

Устройство электрического проточного водонагревателя

Проточные модели лучше всего подходят для кухонь, дач и домов, не использующихся для постоянного проживания.

Проточный водонагреватель на кухне

Наливной водонагреватель

Наливные электрические водонагреватели

Для участков без водопровода (сада, дачи и т.п.) прекрасно подойдет наливной водонагреватель. Конструкция выполнена в виде емкости средним объемом 15-20 литров. Изделие имеет небольшой вес, что позволяет повесить его практически в любом месте.

Устройство и установка наливного электрического водонагревателя

Принцип использования такого водонагревателя следующий:

  • в емкость наливается вода;
  • нагреватель включается в электросеть;
  • спустя некоторое время (в зависимости от мощности установленного ТЭНа) можно открывать кран и использовать подогретую воду на свое усмотрение.

Электрическая схема наливного электрического водонагревателя

При необходимости к водогрейке подключается шланг с душевой лейкой.

Технические характеристики наливных электрических водонагревателей

Устройство и принцип работы

Проточный водонагреватель электрический представляет собой весьма компактный прибор, который способен практически мгновенно нагревать воду. Накопительный бак в таком устройстве отсутствует. Вода нагревается в небольшой камере непосредственно в момент использования. В камере установлен нагревательный элемент. Струйки воды, омывая ТЭН, прогреваются, и вода уже нагретой подается в ваш смеситель.

Важно знать: учитывая принцип работы проточного водонагревателя, следует понимать, что для нагрева струй воды в камере тоже требуется некоторое время. Таким образом, чем сильнее будет напор воды, тем ниже будет ее температура на выходе

В примитивных моделях проточных нагревателей температура воды так и регулируется – регулировкой напора потока. Современные модели оснащаются «умной» электроникой (термостатами, датчиками, таймерами), делающей управление прибором более удобным, а настройки более точными.

Принцип действия проточного устройства

К проточным устройствам относят компактный бойлер, который способен в короткий промежуток времени нагреть воду. Холодная вода, которая поступает в устройство, моментально нагревается до 45–60 градусов, пройдя через ТЭН. Быстрый нагрев возможен благодаря высокой мощности нагревательного элемента.

Среди преимуществ оборудования проточного типа можно выделить:

  • нет необходимости в частом уходе и техническом обслуживании;
  • оптимальный вариант эксплуатации для домов с кратковременным отсутствием водоснабжения.

Есть и недостатки:

если горячая вода требуется только для одной точки, то такой прибор незаменим, при использовании устройства, для обслуживания нескольких точек, вода не будет успевать прогреваться до нужных температур.

Если вы еще сомневаетесь, какого типа должен быть ваш бойлер, проточного, накопительного или проточно-накопительного, то просмотрите дальнейшую информацию, которая поможет вам определиться с подбором модели.

Схема устройства проточного водонагревателя

Накопительные газовые бойлеры

По принципу работы и строению они напоминают электрические типы водонагревателей. Наружный металлический корпус, внутренний бак также имеет защитное покрытие, только в качестве источника энергии выступает газовая горелка. Такое оборудование предусматривает работу на сжиженном или магистральном газе, в том числе и на слабом потоке, не требует подключения к электрической сети.

Стоит отметить, что этот вид пользуется меньшей популярностью, чем его электрический конкурент. Это обусловлено большой ценой, большим габаритам и возможностью установки не во всех домах. Но, по утверждению специалистов, высокая цена такого оборудования окупится во время его эксплуатации, поскольку газ, как источник энергии, значительно экономнее электричества.

В зависимости от особенностей строения такое оборудование подразделяется на два вида:

  • с закрытой камерой сгорания;
  • с открытой камерой сгорания.

В первом случае не требуется оборудование дополнительной конструкции для отвода воздуха, а значит, установка обойдется дешевле.

Так же как и электрические бойлеры, они могут быть:

  • настенными — объемом от 10 до 100 литров (например, модели Ariston серии SGA);
  • напольными — от 120 и более литров (как модели Ariston серии NHRE).

Газовая конструкция также предусматривает систему управления с выбором температурного режима, оснащена терморегулятором для поддержания необходимой температуры, показывает, сколько горячей воды осталось в резервуаре. Такое оборудование должно быть обязательно оснащено системой безопасности.

Параметры, влияющие на выбор

Для того, чтобы понять, как выбрать обогреватель, недостаточно знать видовое разнообразие современных моделей, необходимо также иметь представление об основных параметрах его работы. В первую очередь при выборе нужно учитывать следующие характеристики приборов:

  1. Соотношение мощности устройства и площади помещения.
  2. Габариты.
  3. Тип системы управления.
  4. Температура нагрева корпуса.
  5. Способы монтажа.
  6. Дополнительные функции.

Разберем эти аспекты более подробно.

Настройка параметров работы обогревателя Источник ytimg.com

Площадь и мощность

Для правильного расчета мощности обогревателя требуется учесть площадь помещения, в котором он будет установлен. Для этого применяется установленное правило, согласно которому на каждый 1м² помещения с высотой потолков до 3 м должно минимум (максимум для ИК-модели) приходится 100 Вт прибора. К полученному значению должно прибавляться по 200 Вт на каждый оконный проем.

Например, для комнаты в 20 квадратов с двумя конами расчет выглядит следующим образом:

20 х 100 + 200 х 2 = 2000 + 400 = 2400 Вт, или округленно 2,5 кВт.


Правильный расчет мощности обогревателя – залог комфорта в доме Источник stroy-podskazka.ru

Как проводится установка накопительного водонагревателя своими руками

Прежде чем выполнить установку накопительного водонагревателя в квартире необходимо выбрать место, где он будет размещаться

Важно учитывать габариты конструкции и тип устройства. Агрегат стоит разместить поблизости от водоразборных точек.  Важно учесть и состояние проводки. При монтаже на стену следует учесть прочность стены. Проще всего установить напольный вариант

Их можно поставить на пол или на подставку. На стену монтаж водонагревателя накопительного типа проходит сложнее. Конструкция 100 литров фиксируется на две опоры. В комплекте часто предусмотрена специальная крепежная планка. Процедура крепежа проходит так:

Проще всего установить напольный вариант. Их можно поставить на пол или на подставку. На стену монтаж водонагревателя накопительного типа проходит сложнее. Конструкция 100 литров фиксируется на две опоры. В комплекте часто предусмотрена специальная крепежная планка. Процедура крепежа проходит так:

  • выполняется разметка на стене. Планка прикладывается к стене, и отмечаются места креплений;
  • подготавливаются отверстия, а затем в них вставляются детали крепежа;
  • агрегат навешивается и крепится.

Особенности монтажа конcтрукции

Нагреватель следует устанавливать в соответствии со своей конструкцией. На баке есть маркировка, обозначающая места подключения холодной и горячей воды. Краны требуются для отключения оборудования при нечастом использовании. Предохранительный клапан монтируется на входе в устройство.

Для подсоединения оборудования к электрической сети нужно выделить розетку с брызгозащитными свойствами.

Вариант монтажа устройства

Подводящую проводку следует оборудовать УЗО, а также автоматическим выключателем. Устройство может устанавливаться в щитке. Если есть желание, то к бойлеру можно подвести отдельный кабель.

Как правильно выполнить подключение вы можете видеть в этом видео:

Watch this video on YouTube

Водонагреватель накопительный какой фирмы лучше?

Судя по отзывам покупателей, не всем фирмам-изготовителям можно доверять безоглядно. Но продукция нескольких брендов, зарекомендовавших себя с лучшей стороны, пользуется неизменным спросом в России и за рубежом.

  • STIEBEL ELTRON (Германия) изготавливает климатическое оборудование для промышленных и бытовых нужд. Экономичные накопительные водонагреватели с баками из нержавейки или эмалевым покрытием прослужат долго и безотказно.
  • Electrolux (Швеция) выпускает также стиральные и посудомоечные машины, холодильники и другую бытовую технику. Наиболее популярные водонагреватели этой фирмы отличаются простотой управления благодаря встроенной электронике. Они немного дороже аналогов. Но есть дешёвые бойлеры с более сложным механическим управлением. Также у бойлеров этого производителя красивый внешний вид. Быки выполнены из нержавеющей стали и некоторые модели с покрытием.
  • Thermex (Россия) производит только водонагреватели. Изделия этой фирмы востребованы во многих странах мира.
  • Ariston (Италия) входит в состав бренда Indesit, выпускает отопительные котлы и водонагреватели и другую бытовую технику. Настройка работы бойлеров электронная, но не навороченная. Качество продукции выше среднего, а цены ниже.
  • Zanussi (Италия) — дочерняя компания концерна Electrolux. Выпускает крупную бытовую технику (холодильники, морозильные камеры, плиты, вытяжки, стиральные и сушильные машины, микроволновые печи). Бойлеры этой фирмы заслужили высокие оценки покупателей.

Какой водонагреватель лучше – газовый или электрический

Тип водонагревателя

Достоинства

Недостатки

Проточный

компактность

удобство пользования

горячая вода есть всегда

– высокое потребление энергии

– нагревает небольшой объем воды

Накопительный

экономичность

нагрев большого количества воды

длительный срок службы

– большие габаритные размеры

– требуется время для нагрева воды

Материал бака

Достоинства

Недостатки

Нержавейка

долговечность

надежность

простота обслуживания

– высокая цена

Эмалированная сталь

доступная цена

возможность очистки воды от бактерий (при использовании ионов серебра)

– отслаивание покрытия со временем

– сложно удалять накипь

Тип энергоносителя

Достоинства

Недостатки

Газ

низкая себестоимость подогрева

высокая мощность

длительный срок службы

может долго работать с некачественной водой

– повышенная опасность

– применяется только при наличии в доме магистрального газопровода

– сложность настройки и управления

– устанавливается и подключается только специалистами

Электричество

автоматическая работа

простота управления

легкость монтажа

много вариантов размещения

бесшумная работа

– высокая стоимость нагрева

– ограниченная мощность

– недолговечность ТЭНов

– длительный нагрев воды

Электронагревательные элементы открытого типа

Нагревательные элементы открытого типа обычно имеют вид спирали, размещённой в канавках электроизоляционного материала или подвешенной на изоляторах (рис. 90).

Рис. 90. Нагревательный элемент открытого типа: 1 — керамическая основа, 2 — спираль, 3 — цоколь

Эти нагревательные элементы обладают как достоинствами (простотой конструкции, доступностью при ремонте, достаточной дешевизной), так и недостатками: спираль интенсивно окисляется кислородом воздуха, возможно замыкание её витков, при перегорании может произойти замыкание спирали на корпус прибора или соприкосновение с нагреваемым объектом, не исключено также случайное прикосновение человека к спирали. Таким образом, открытые нагревательные элементы существенно увеличивают реальную опасность поражения человека электрическим током.

Советуем изучить — Указательные и сигнальные реле в электроустановках

Характеристики и цены моделей кранов водонагревателей

Краны-водонагреватели не требуют сложного и постоянного технического обслуживания. Но, получить сразу много горячей воды с помощью такого устройства не получится. Обычно, кран с нагревателем воды имеет производительность – 1,8-4 литра в минуту. Увеличение расхода воды, превышающее эти показатели, приводит к тому, что температура воды снижается.

Кран мгновенного нагрева воды, который используется только в летнее время (при температуре воды на входе – 15-18 градусов), потребляет около 3,5 кВт, что вполне приемлемо. Но, для зимней эксплуатации такое устройство не справится с нагревом воды до высоких температур, так как для этого потребуется прибор, мощность которого 5-7кВт.

Модели с электронным управлением поддерживают постоянную, заданную температуру воды на выходе из крана (например,40 градусов). При этом температура нагрева отображается на электронном дисплее прибора.

Также, российский кран Акватерм, имеет вполне положительные отзывы.

Цена на кран нагреватель воды довольно демократичная.

Так, цена на самые популярные модели на российском рынке – краны Акватерм (мощностью 3 кВт) – от 5169 рублей до 6600 рублей.

Импортные модели Edisson System 600 (Edisson, Великобритания) мощностью 6 кВт за 2670 рублей.

Medium PRO 8 (Timberk, Швеция) на 7,5 кВт за 5040 рублей, с регулятором температуры нагрева и др.

Принцип работы электрических накопительных водонагревателей

Этот вид оборудования имеет второе название — бойлеры. Они выпускаются различной формы, объема и отличаются друг от друга типом установки. Но основной принцип строения и работы этого вида схож. Они представляют собой металлический бак, с внутренней стороны имеющий термоизоляционный слой. Внутри установлен нагревательный элемент (ТЭН) и терморегулятор (датчик температуры). Вода в него поступает из водопровода. Подключается такое оборудование в обычную розетку. Когда ТЭН нагреет воду до установленной пользователем температуры, сработает терморегулятор, и нагревание воды прекратиться. Если оставить водонагреватель включенным, он будет поддерживать определенный тепловой уровень воды.

Газовые и электрические бойлеры

Здесь разница только в системе внутреннего устройства агрегата. Газовые водонагреватели оборудованы горелкой, которая нагревает теплообменник (медный или чугунный), а он в свою очередь передает тепло жидкости. Принцип схож с работой проточных бойлеров, но в отличие от последних, газовые нагреватели имеют внутренний бак для накопления воды.

Преимущества таких устройств очевидны – быстрая скорость нагрева, но и недостатки налицо – газ дорогой, и учитывая, что температуру воды в баке нужно поддерживать постоянно, его расход может вылиться во внушительные суммы в квитанциях. Кроме того, следует учитывать сложности при подключении таких систем, ведь кроме водоснабжения нужно подводить еще и трубы с газом

Для этого требуются, как услуги профессиональных монтажников, так и согласованный план подключения с коммунальными предприятиями, и повышенное внимание при обслуживании техники

Виды электрических бойлеров более разнообразны, и включают накопительные и проточные системы. Эти приборы проще устанавливать, обслуживать, да и стоимость электричества меньше, чем газа. С другой стороны, они дольше греют воду и требуют качественной проводки, а некоторые модели даже дополнительной установки автомата на 380 В и прокладки дополнительной ветки электроснабжения.

Нужно отметить, что электрические бойлеры чаще используются в квартирах, и достаточно редко в частных домах. Это связано с доступностью газового теплоносителя для частного сектора и повышенными сложностями при оформлении документов на переделку газовых сетей в многоквартирных домах. При выборе техники ориентироваться следует на доступность энергии в доме и ее стоимости по региону.

Видео описание

В видео обзор и установка водонагревателя под раковиной на дачной кухне:

Для душа

Как пример, водонагреватель проточный Proffi PH9028. Пользоваться установкой просто и комфортно: возможно корректировать температуру, при этом подобранные опции отражаются на LED-дисплее. В набор входит душевая насадка. Прибор основательно защищен от ржавчины, ему не страшны брызги, а класс его влагонепроницаемости отвечает эталону IPX4. На случай скачков давления в трубах учтен предохраняющий клапан.

Водонагреватель Proffi PH9028 Источник yandex.by

Для дачи

Электрический водонагреватель имеет наливной тип и мощность – 2 кВт, темп нагрева – 60 мин. до 40 градусов.

Объем бака 110 литров. На загородном участке подобный прибор способен существенно упростить жизнь, в особенности при нехватке водопровода. Нужно попросту залить воду в резервуар, подогреть ее и применять для личных потребностей.

Электрический водонагреватель для дачи Источник homediz.info

Для ванной

Напорные приборы считаются наиболее комфортными и всепригодными. Проточные водонагреватели на душ можно подсоединять как к одной точке, так и к стояку. Это дает возможность применять горячую воду не только лишь в ванной комнате, но и в абсолютно всем жилье.

Thermex Chief выделяется неповторимым дизайном и большой функциональностью. Оборудован полностью медным ТЭНом и колбой, обеспечивающей стремительный и бесперебойный нагрев воды за счет большой теплопередачи. Эффективность 2.9 л/мин воды, температурой 35С. Имеет интуитивно-понятное электронное регулирование, красивый ЖК-дисплей с подставкой.

Водонагреватель Thermex Chief Источник wildberries.ru

Наливные водонагреватели

Отличное решение для дачи или в случае отсутствия в доме водопроводной воды. Наливной водонагреватель — это емкость с крышкой, в которой смонтирован ТЭН. Емкость может быть из нержавеющей стали, пластика, обычной стали, покрытой эмалью. Температура регулируется терморегулятором. К корпусу приделан душевой шланг.

Есть такие устройства двух типов — самотечное и с создаваемым небольшим встроенным насосом давлением (Элвин ЭВБО). Самотечные наливные водонагреватели необходимо вешать выше головы. Душ принимать можно, то поток воды будет слабоват. У моделей с насосом напор больше, но и емкость бака должна быть приличной и походным такую модель не назовешь.

Функции тут могут быть такие:

  • поддержание заданной температуры;
  • автоматическое отключение после нагрева;
  • наличие аккумулятора и насоса для создания давления;
  • индикаторы для отслеживания состояния.

    Устройство наливного водонагревателя

Наливные водонагреватели — это исконно Российское изобретение и производители все российские. Есть подобные элеткронагреватели воды следующих марок:

  • Успех;
  • Элвин Эвбо;
  • Водолей;
  • Элбэт;
  • Мистер Хит Дачник;
  • Сказка.

Устройства работают от сети 220 В, мощность имеют порядка 1-2 кВт, цена — от 20$ до 100$ — в зависимости от функционала и материала бака. Какой какой водонагреватель лучше в этой категории? Нержавеющий с напором, но это как раз самые дорогие модели.
