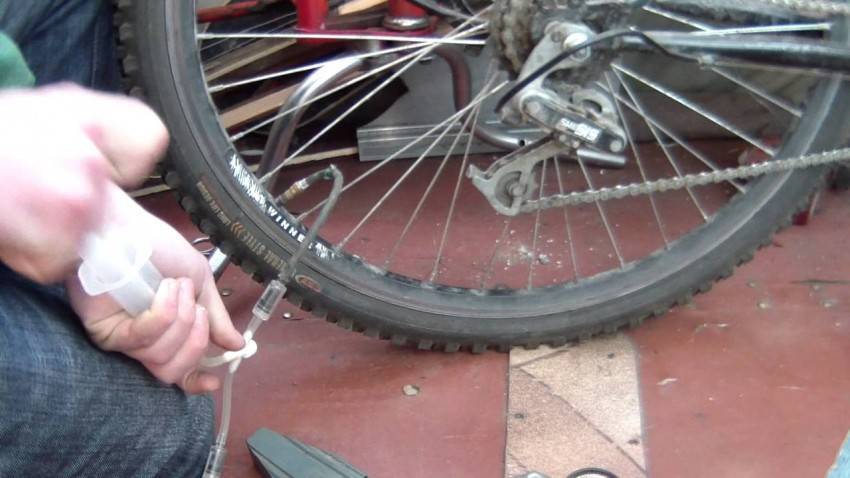

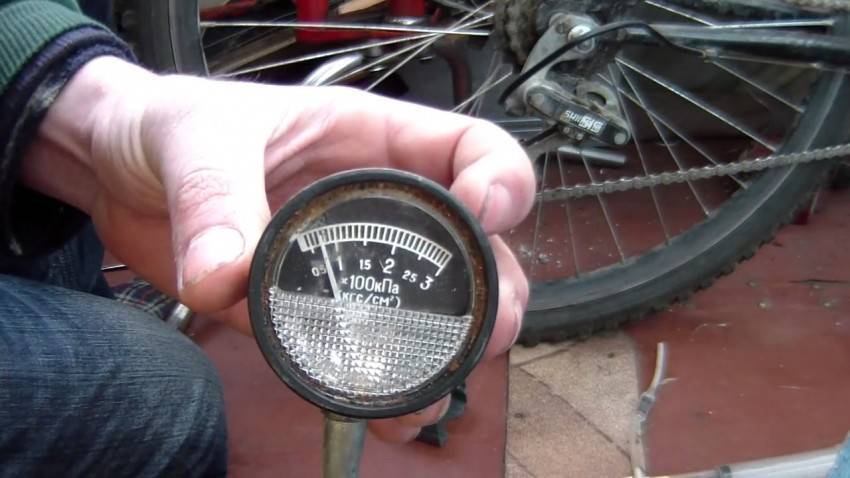

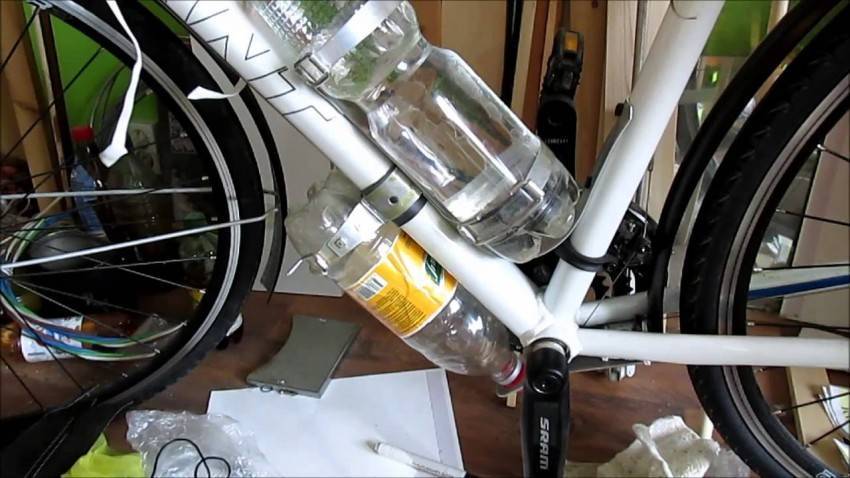

Ручной насос
Собрать самодельный велосипедный насос на самом деле весьма просто. Для того, чтобы он работал нормально и не требовал приложения излишнего количества усилий, нужно тщательно подбирать размеры рабочих деталей.
Что понадобится для сборки:
- Труба длиной до полуметра, произвольного диаметра.
- Металлический диск на 2 мм уже диаметра трубы.
- Клапан.
- Шлаг.
- Толстая арматура.
Это будет скорее стационарный насос. При желании его можно сделать меньше и из более легких материалов.
С одной стороны трубу нужно запаять. В центр металлического диска приваривается арматура, удобной для эксплуатации длины. Высверливается отверстие, через которое будет закачиваться воздух. В него устанавливается клапан.
Для того чтобы диск двигался в строго вертикальном направлении немного выше клапана необходимо добавить подшипник, который будет контролировать движение. На боковой стороне трубы, около запаянного конца, просверливается отверстие для шлага вывода воздуха.
При желании можно установить крестовину с нижней части для большей устойчивости агрегата. Если происходят утечки воздуха вокруг круглого диска, можно использовать резиновую или силиконовую прокладку.

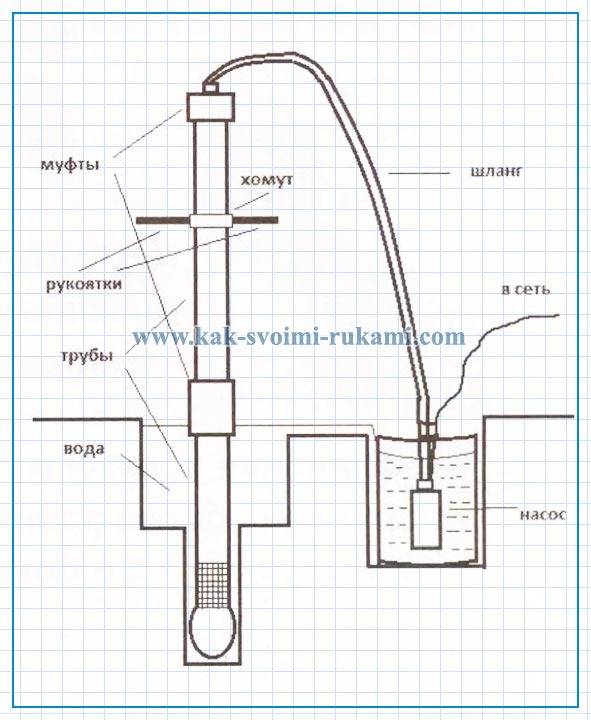

Конструкция #2 – ручная помпа с прямым изливом
Очень простое устройство для перекачивания воды из бочки, шахтного колодца. Достоинства такой конструкции: быстрота сборки, копеечная стоимость.
Необходимые детали:
- труба ПВХ д.50мм – 1шт.;
- муфта ПВХ д.50мм – 1шт;
- труба ППР д.24мм – 1шт.;
- отвод ППР д.24 – 1шт;
- заглушка ПВХ д.50мм – 2шт.;
- кусочек резины д.50мм, толщиной 3-4мм – 1шт;
- обратный клапан д.15мм – 1шт.;
- пустой баллон от силикона 330мл – 1шт;
- стяжной винтовой хомут – 1шт;
- винт-гайка или заклепка – 1шт;
- накидная гайка д.15 – 1шт.
Сборку всей конструкции начинаем с изготовления обратного клапана.
Сооружение обратного клапана. Готовим обратный клапан из заглушки Ø 50мм. Сверлим несколько дырок по периметру заглушки Ø 5-6мм. В центре сверлим отверстие подходящего диаметра для пары винт-гайка или заклепки.
С внутренней стороны заглушки накладываем резиновый диск Ø 50мм. Диск не должен затирать о стенки заглушки, но должен закрывать все просверленные отверстия. В центре стягиваем винтом-гайкой или заклепкой, шуруп не подойдет. Если возникли трудности с материалами или изготовлением, можно заменить на обратный клапан заводской готовности.
Что собой представляет обратный клапан заводского изготовления, применяемый для работы насосной станции, подробно описано в рекомендуемой нами статье.
Подготовка гильзы насоса. Длина гильзы должна быть соразмерной глубине колодца или емкости с водой. Обрезаем канализационную трубу ПВХ Ø 50мм нужной длины, с узкого конца. В раструб трубы вставляем только что изготовленный клапан. Для надежности крепим с двух сторон саморезами.
Для второго конца готовим заглушку с предварительно просверленным отверстием Ø 25мм. Это отверстие в заглушке делается по диаметру трубы ППР Ø 24. Большой точности не требуется, заглушка служит опорой скольжения.
Порядок сборки поршня. У пустого баллона от силикона отрезаем носик. Далее необходимо нагреть баллон и вставить в ПВХ гильзу так, чтобы диаметр баллона точно соответствовал диаметру гильзы. Насаживаем баллончик от силикона на клапан с обратной стороны стрелки (стрелка на обратном клапане показывает направление движения воды).
Лишний баллон отрезаем. Закрепляем накидной гайкой д.15.
Устройство штока насоса. Длина штока должна быть больше длины гильзы на 50-60 см. Нужно разогреть один конец штока и вставить обратный клапан. Стрелка на обратном клапане должна показывать внутрь штока. Пока труба окончательно не остыла, стягиваем винтовым хомутом.
Окончательная сборка помпы. В гильзу вставляем шток, сверху через муфту крепим заглушку (опора скольжения). В довершение, на конец трубы штока крепим отвод ППР 24мм. Осталось подсоединить шланг и можно качать воду.
Материал труб может быть любой, да и сечение не обязательно круглое
Важно подобрать к гильзе подходящий поршень. Отвод служит опорой для руки
Для удобства можно взять тройник и одну сторону у него заглушить
Отвод служит опорой для руки. Для удобства можно взять тройник и одну сторону у него заглушить.
Возможные варианты ручных насосов своими руками
Существует множество вариантов поднятия воды на поверхность, и, соответственно, конструкции нужны в каждом случае разные. Все ручные насосы для перекачки воды, изготовленные кустарным способом отличаются лишь по сложности сборки конструкции. Для создания таковых не требуется особо богатая база технических познаний, достаточно приложить усилия и желание. Финансовая сторона вопроса просто ничтожна, а порой, достаточно будет наличие любых сподручных материалов, которых на даче предостаточно. Рассмотрим более подробно как сделать насос для воды своими руками для хозяйственных нужд.

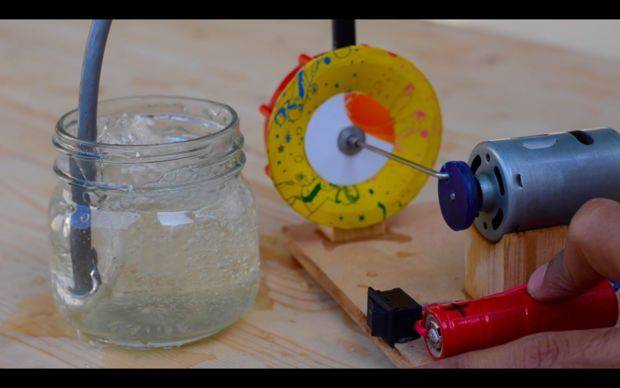

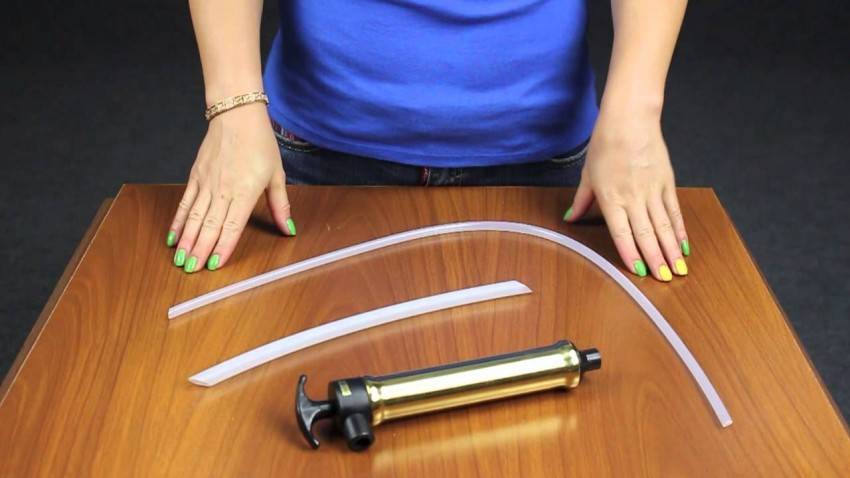

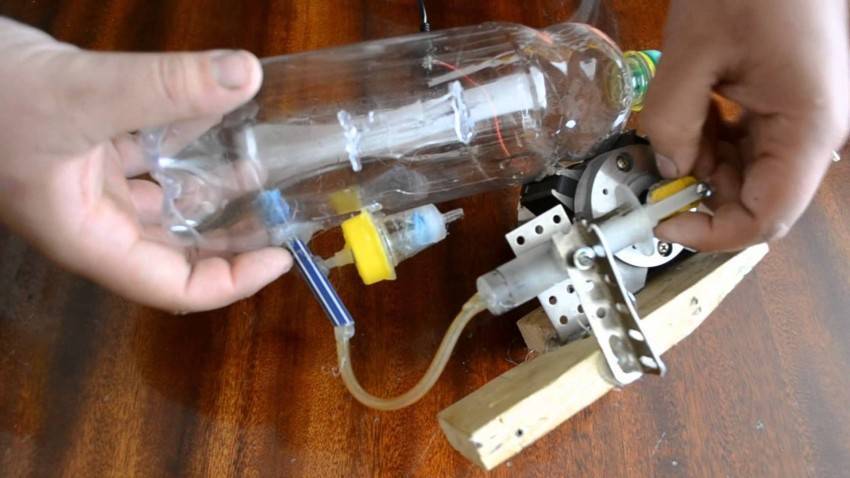

Мини насос для перекачки воды
Чтобы откачивать любую жидкость, особой популярностью пользуются приспособления, не требующие долгой сборки. Именно такой мини насос для воды можно быстро сконструировать из пластиковой тары из-под лимонада. Его удобство заключается ещё и в том, что отпадает потребность в электричестве. Пользоваться им можно постоянно, не ставя никаких ограничений на водные ресурсы.
Это наиболее простая конструкция из всего огромного перечня. Самодельную помпу для перелива воды возможно сделать своими руками всего за несколько минут. В качестве исходных материалов подойдут: резиновая трубка или шланг, горловины от пластиковых бутылок с крышками. Такое приспособление крайне необходимо иметь на любом приусадебном участке, где требуется частый и интенсивный полив.
Суть работы такого насоса состоит в перекачке жидкости из одной ёмкости в другую.
В первую очередь надо сделать клапан в виде капли. Берётся крышка и из внутренней прокладки вырезается круг меньшим диаметром, с маленьким сегментом сбоку. Заместо прокладки можно использовать обычную изоленту. Теперь в крышке от бутылки просверливаем дыру диаметром до 8 мм. Готовый клапан вставляется в крышку и завинчивается в неё обрезанное горлышко. Любую тоненькую трубку просовываем в отверстие клапана и поверх этого надеваем обрезок от другой бутылки, в форме воронки. С другой стороны, надевается отводящий шланг.
Теперь все готово к работе! Заборная часть погружается в ёмкость с водой и после одного резкого движения руки вверх и вниз, жидкость начинает подниматься по шлангу. Дальше ничего делать не надо, так как включается процесс самотёка.
По аналогичному принципу работает помпа для аквариума своими руками. С её помощью можно значительно облегчить откачивание грязной воды из ёмкости большого размера.
Практически все насосы осуществляют одинаковую функцию — это откачка воды из точки а в точку б. Так как не все в состоянии приобрести дорогой насос для снабжения своего хозяйства водными ресурсами, то становится актуальным и крайне необходимым изготовление помпы своими руками.
Откачка воды из колодца станет не столь утомительной, если для этого пользоваться подобными агрегатами. Поместив шланг для забора воды в любой водоём поблизости, колодец или яму, можно беспрепятственно весь сезон осуществлять полив. Это универсальное устройство удобно использовать для удаления лишней воды из подвала, для осушения ям и ещё для многого.
Ручная помпа
Водяной насос помпа — это очень простое и недорогое устройство, с помощью которого можно быстро перекачивать воду из колодца, бочки и т.д. Для сборки помпы потребуются следующие детали:
- труба Ø 50 мм из ПВХ – 1 шт.;
- труба Ø 24 мм из ППР – 1 шт.;
- муфта Ø 50 мм из ПВХ – 1 шт.;
- отвод Ø 24 мм из ППР – 1 шт.;
- кусок резины толщиной 3-4 мм и Ø 50 мм – 1 шт.;
- заглушка Ø 50 мм из ПВХ – 2 шт.;
- пустой баллон емкостью 330 мл (можно использовать баллон от силикона) – 1 шт.;
- обратный клапан диаметром 15 мм – 1 шт.;
- хомут стяжной – 1 шт.;
- гайка диаметром 15 мм – 1 шт.;
- заклепка или пара винт-гайка – 1 шт.
Изготовление обратного клапана
Обратный клапан делается из заглушки Ø 50 мм, в которой просверливается несколько отверстий диаметром 5-6 мм. В самом центре заглушки проделывается отверстие для заклепки или винта с гайкой. Внутрь заглушки необходимо вложить резиновый круг диаметром 50 мм.
Резиновый диск крепится к центру заглушки с помощью заклепки или винта с гайкой.
Изготовление гильзы насоса
Длина гильзы выбирается с учетом глубины колодца или какой-либо емкости, чтобы она доставала до воды. Труба Ø 50 мм обрезается до нужных размеров, после чего в нее вставляется обратный клапан, изготовленный ранее. Его можно закрепить парой саморезов по бокам. На второй конец трубы одевается заглушка с предварительно просверленным отверстием Ø 24 мм для трубы из ППР.
Сборка поршня
Отрежьте носик от пустого баллона, после чего нагрейте его и вставьте в гильзу. Диаметр баллона должен соответствовать диаметру трубы ПВХ. Далее, насадите баллончик на обратный клапан. Отрежьте лишнюю часть баллона и закрепите его гайкой Ø 15 мм.
Изготовление штока для помпы
Шток должен быть длиннее гильзы приблизительно на 50 см. Один его конец разогревается и вставляется в обратный клапан. Стяните соединение хомутом, пока труба окончательно не остыла.
Сборка помпы
Вставьте шток в гильзу, после чего закрепите через муфту заглушку (выполняет роль опоры скольжения). Далее, на верхний конец штока крепится отвод Ø 24 мм из ППР.
Отвод будет служить в качестве опоры для руки.
Совет! Чтобы качать воду двумя руками, можно на шток одеть тройник,и заглушить его с одной стороны.
На что ориентироваться при выборе
Если в ручном насосе появилась насущная необходимость, то следует знать, как правильно подойти к выбору оптимальной модели.
В первую очередь, сравниваются параметры скважины (глубина залегания водоносного слоя) и параметры предлагаемых в продаже насосов. Как уже говорилось, большинство ручных моделей способно работать с источниками, расположенными на лбине не ниже 6 ÷ 8, редко – 10 метров
Если залегание более глубокое – то здесь альтернативы нет: придется предусматривать установку только штангового насоса.
Важно знать производительность насоса – какое количество воды он способен прокачать за цикл (или за единицу времени – минуту, при интенсивной нагрузке))
Следующий параметр планируемой (или имеющейся) скважины – диаметр обсадной трубы, также влияет на выбор насоса. Если труба имеет условный проход 4 дюйма (100 мм) и более – никаких проблем нет, и можно приобретать любой насос
Но в том случае, когда обсадка более узкая, штанговый насос уже может не подойти – просто его рабочий помповый узел невозможно будет опустить в толщу воды.
Необходимо знать степень загрязнённости воды из скважины – обычно в паспортных характеристиках насоса указывается допустимый уровень, с которым оборудование способно работать.
Наверное, будет нелишним оценить удобство работы с насосом. При этом необходимо иметь в виду, что в числе пользователей могут оказаться люди в почтенном возрасте или дети – хватит ли их усилий для того, чтобы набрать хотя бы небольшой объем воды.
Необходимо продумать, как будет устанавливаться насос – какие у конкретной модели имеются установочные платформы или посадочные отверстия, кронштейны или проушины и т.п. Немаловажно знать и массу приобретаемого прибора, чтобы заранее предусмотреть возможные способы его монтажа – будет ли это металлическая сварная рама, забетонированная площадка, фланцевое соединение к выходящей из земли обсадной трубе, настенное крепление или же просто какой-то облегченный вариант для сезонного использования.
Исходя из предполагаемых условий эксплуатации можно определиться и конструктивными особенностями изделия. Так, для установки только лишь на летний период можно приобрести облегченный пластиковый вариант. Если предполагается стационарная установка, то выбор делается в пользу чугуна или нержавеющей стали. Кроме того, для временного пользования следует приобретать модель, которую несложно своими силами быстро установить и демонтировать.
Наконец, для многих хозяев определяющим фактором является еще и внешняя декоративность насоса – об этом уже упоминалось в статье. Конечно, приобретение насоса, способного украсить участок, повлечет куда более серьезные денежные затраты.
Агрегат, работающий от солнечной энергии
Насос, который будет работать от солнечной энергии, содержит в своей конструкции два клапана, которые позволяют воде течь по водоприёмному шлангу под воздействием перепадов температур. А основным генерирующим веществом в таком агрегате является пропан-бутан. Его особенность закипать при низкой температуре помогает привести в движение самодельный ручной насос.
Принцип работы установки таков. В металлический бидон опускают резиновую грушу, которая соединена с металлической трубкой, выполненной в виде решетки. В такой трубке и находится пропан-бутан. В свою очередь в бидоне расположены два клапана, которые работают на впускание и выпускание воды и ёмкости. Причём один из клапанов открывается, а второй в этот же момент закрывается.
Для того чтобы подобный водяной насос своими руками пришёл в действие, нужно просто полить металлическую трубку холодной водой. От этого жидкость внутри неё начнет охлаждаться и раздувать грушу. В результате будет происходить откачка воды из водоёма в резервуар. При этом трубка будет нагреваться под солнцем и тут же охлаждаться под воздействием проходящей воды.
Таким образом становится ясно, что собрать простой насос на воду своими руками вполне возможно. К сожалению, это не относится к фекальному или дренажному насосам. Они имеют более сложное устройство и требуют более тщательного подхода. Хороший фекальный насос можно приобрести в специализированных точках продаж по выгодной цене, воспользовавшись рекомендациями профессионалов.
Американские или спиральные насосные установки
При этом она должна протекать с быстротой не менее полутора километра в час. Минимальная глубина ручья – 0,3 м. основным элементом является гибкий шланговый редуктор, изготовлен из широкого рукава. Его можно взять у ассенизаторов после списания или на производствах.
Заборник венчает ПВХ труба диаметром 15 см. А с обратной стороны рукав крепится к шланговому редуктору. Шланг устанавливается на колесо хомутами. Протекая, вода зачерпывается и по спирали перетекает в редуктор, а потом по трубам течет к потребителю. Это и есть «американский» тип конструкции.
Есть еще одна возможность перекачать воду. Потребуется бочка диаметром пол метра и высотой 90 см. в днище делается отверстие для забора жидкости. Внутри укладывается шланг, формируя спираль. Выход шланга прикрепляется к трубной муфте. Свободное пространство заполняется пенопластом для того, чтобы конструкция, будучи заполненной, не потонула, и оставалась на плаву. Вместо отводного трубопровода используется шланг сечением 2,5 см.
Чтобы обеспечить непрерывное вращение бочки имеет смысл прикрепить е ней лопасти из пластика или легкого металлического сплава. Это еще один способ, как сделать насос для воды своими руками более производительным. В этом случае число оборотов в минуту станет больше, что обеспечит большую производительность. А чтобы ветер и течение не прибивала конструкцию к берегу, шланг прикрепляется к колу, вбитому в дно
При этом важно следить, чтобы он не пережимался
Волновой насос
Данная конструкция работает за счет энергии волн и способна перекачивать воду из ближайшего водоема.
Основная рабочая часть насоса – это полый цилиндр в виде гармошки. Сокращаясь и растягиваясь, гармошка меняет свой внутренний объем. Один конец гофрированной трубы подсоединяется к бревну, находящемуся в воде, а другой – к держателю на свае, которая вбивается в дно. С обеих сторон гармошка имеет клапаны, установленные во втулки. При набеге волн бревно начинает подниматься и опускаться, тем самым передавая колебательные движения на гофру, сжимая и разжимая ее. Если в нее залить воду, то клапаны начнут работать, и насос станет качать воду.
Если используется гофрированная труба диаметром 50-60 мм, то бревно должно быть массой 60-80 кг. Чтобы бревно не сломало подъемник при возникновении высоких волн, к свае следует прикрепить ограничитель. Через него пропускается болт и закрепляется в бревне. Головка болта должна находиться под накладной пластиной, благодаря чему бревно будет свободно вращаться в разных направлениях и не сломает сваю при возникновении нежелательного крутящего момента.
Кольцевые диафрагмы стягиваются кольцами из металла по краям, внутри и снаружи. Внутренние кольца изготавливают и металла и проделывают в них отверстия. Между кольцами прикрепляется шнур, который будет ограничивать чрезмерное растяжение насоса. Также в верхней и нижней части насоса устанавливаются клапаны.
При движении бревна вверх, пакет из мембран растягивается, нижний клапан открывается, и насос начинает наполняться водой. Когда бревно опускается, пакет сжимается, нижний клапан закрывается, а верхний – открывается. Через него вода и выдавливается наружу.

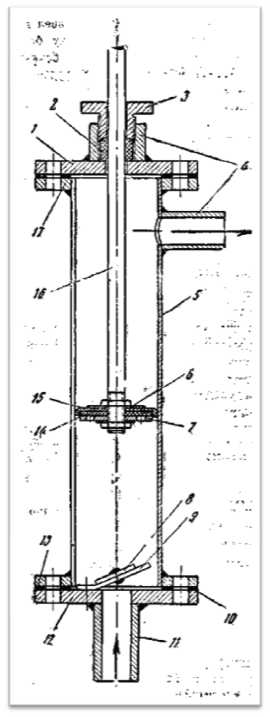

Принцип действия водяного поршневого насоса
Наиболее популярным устройством для подачи воды из скважин, колодцев или водоемов является насос, который устроен по поршневому типу.
Принцип его работы заключается в следующем:
- Внутри цилиндра перемещается поршень. Здесь же находятся впускной клапан и патрубок выходной, который может оснащаться клапаном.
- Непосредственно на поршне может устанавливаться выходной клапан.
- Для улучшения работы между поршнем и клапаном входным устанавливается пружина, притягивающая к торцу цилиндра с клапаном впускным, поршень.
- Когда поршень перемещается по цилиндру происходит создание разряжения воздуха, открывающего клапан и затягивающее воду через патрубок для входа.
- При движении поршня обратно впускной клапан закрывается и жидкость выходит через клапан или выходную трубу.
- Двигателем для подобных насосов служит мускульная сила, а его производительность зависит от прилагаемых усилий и объема цилиндра.
Совет: При помощи такого насоса полноценное водоснабжение обеспечить нельзя, но в критический момент им вполне можно перекачать воду и полить грядки. Насосы-качки устанавливаются на неглубокие скважины — трубчатые абиссинские колодцы.
Такое устройство реально изготовить самостоятельно, используя для этого минимальный набор инструментов и материалов и обладая простыми технологическими навыками.
Делаем рычаг
Осталось сделать рабочий рычаг помпы. Для этого возьмем трубу диаметром 3 см и длиной около 35 см. Один конец трубы нужно сплющить молотком и проделать здесь отверстие под болт. В дальнейшем именно через него будет проходить болт, который также расположится и в двух кронштейнах. Именно так крепится рычаг. К болту подводят и верхний конец штока, надежно фиксируя его. Наружную сторону рабочего рычага можно обмотать изолентой или надеть на него кусок резинового шланга для удобства захвата рукой.
Входной клапан монтируем из отреза плотной резины. Его диаметр должен быть немного меньше входного отверстия. В центральной части клапана формируем отверстие и монтируем в него направляющую. Именно благодаря ей клапан всегда будет возвращаться на место после возвращения поршня в привычное положение.
Готовый насос насаживают на трубу, длина которой должна доставать до зеркала воды в колодце. Осталось надежно зафиксировать помпу у стенок источника, чтобы беспрепятственно поднимать воду из него.
Делаем поршень для насоса
Теперь необходимо своими руками сделать главный рабочий узел помпы — поршень. Его нужно делать из таких материалов:

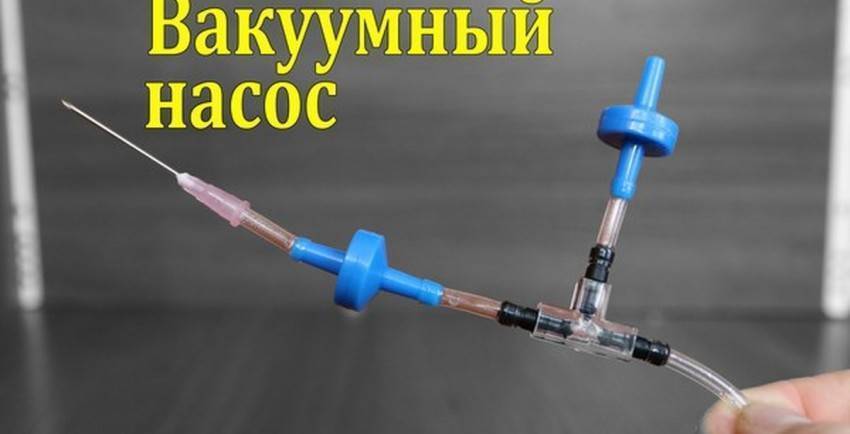

Делаем вакуумный насос для воды своими руками
- Диск из металла, толщина которого должна быть около 3-4 см;
- Отрез плотной резины такого же сечения как и поршень (толщина материала должна быть не менее 5 см).
- По всей поверхности поршня (металлического диска) делаем отверстия диаметром около 1 см. Их должно быть несколько.
- Сверху диск накрываем резиновой прокладкой и соединяем их.
- Сквозь оба элемента поршня в центральной части нужно сделать разрез для того, чтобы надежно зафиксировать шток.
- В качестве штока можно использовать прут из металла или стали. Его длина должна составлять 1-1,5 м. Шток продеваем через сформированное в поршне отверстие и фиксируем его снизу прочной гайкой.
- Верхний конец штока крепим к рычагу после его вывода через верхнюю крышку корпуса.
Другие виды механических насосов
При низкой эффективности рассмотренных механизмов насоса иногда возникает необходимость в дополнительных разработках. Другие виды конструкций часто используются при перекачке воды из различных водоемов.
Винт Архимеда
Идейным создателем конструкции является Архимед. Основу механизма составляет труба в виде цилиндра, в полости которой расположен винт. Конструкция размещается под небольшим углом, поэтому используется на открытых источниках. При вращении лопасти забирают воду и проталкивают ее к поверхности.
По данной аналогии работает шнековый электрический насос. Его используют для непрерывного забора воды из глубоких источников.
Архимедов винт.
Гидравлический таран
Создателем данного водозаборного механизма является Монгольфье. Гидравлическое устройство поднимает воду благодаря кинетической энергии. Принцип конструкции основан на следующем:
- Водяной поток блокируется клапаном.
- Сверху расположен бак, в который под давлением поступает вода.
- Из него жидкость попадает в шланг и доставляется к месту назначения.
Работа конструкции основана на повторяющихся циклах.
Аэролифт
Механизм аэролифта был разработан Карлом Лошером. Принцип действия основан на выталкивании воздухом воды через полую трубу, которая опущена в источник.
В нижней части расположен входной отрезок трубы, через который закачивают воздух через ниппель. Это предотвращает попадание воды в шланг. Образуются пузырьки, они растворяются в водной среде и создают легкий вес жидкости. Пузырьки стремятся вверх вместе с водой.
Вместо ручного насоса можно использовать компрессор, если на участке есть электричество.
Конструкция #7 – насос на энергии волн
Как видно из названия, такие насосы используют энергию волн. Конечно, на озерах не такие уж большие волны, но зато насос работает круглосуточно и способен за сутки накачать до 20 кубометров.
Вариант 1
Необходимые материалы:
- поплавок;
- гофрированная труба;
- два клапана;
- мачта крепления.
Поплавок представляет собой трубу, бревно, подбирается в зависимости от жесткости гофрированной трубы, опытным путем.
Гофрированная труба может быть из пластика или металла. Вес бревна нужно подбирать экспериментально
В гофрированную трубу монтируются два клапана, работающих в одном направлении.
При движении поплавка вниз гофрированная труба растягивается, в итоге происходит забор воды. Когда поплавок движется вверх, гофра сжимается и выталкивает воду вверх. Поэтому поплавок должен быть достаточно тяжелый и большой.
Вся конструкция жестко крепится к мачте.
Вариант 2
Эта конструкция отличается от первого варианта тем, что гофрированная труба заменена тормозной камерой. Данная схема, основанная на диафрагме, очень часто применяется в выполненных своими руками простых насосах для воды. Такой насос достаточно универсальный и может получать энергию от ветра, воды, пара, солнца.
Тормозную камеру следует разобрать и оставить только два отверстия для клапанов.
Вместо самодельных клапанов можно применить готовые, сантехнические. Шайбы должны быть достаточного диаметра, чтобы диафрагма не рвалась (+)
Изготовление подходящих клапанов – отдельная задача.
Необходимые материалы:
- медная или латунная трубка;
- шарики немногим большего диаметра – 2шт.;
- пружинка;
- медная полоска или пруток;
- резина.
Для впускного клапана отрезаем трубку и рассверливаем таким образом, чтобы шарик плотно сидел на трубке. Необходимо добиться, чтобы шарик не пропускал воду. Для того чтобы шарик не выпал, сверху припаиваем проволоку или полоску.
Конструкция выпускного клапана отличается от впускного наличием пружинки. Пружинку необходимо установить между шариком и медной полоской.
Из резины вырезаем диафрагму по размеру тормозной камеры. Для привода диафрагмы нужно просверлить отверстие в центре и протянуть шпильку. Клапана вставляем снизу тормозной камеры. Для герметизации можно воспользоваться эпоксидным клеем.
Шарики для клапанов лучше найти не металлические, так они не буду подвержены коррозии.
Вариант 3
Опираясь на конструкцию двух предыдущих вариантов можно задуматься о сооружении более совершенной модели.
Бревно желательно выбрать сухое и не смолистое, так оно будет легче, обратите внимание на отсутствие трещин
Для этого насоса необходимо забить четыре кола (1) в дно водоема. Затем изготовить поплавок из бревна. В бревне нужно сделать запилы, чтобы при качании на волнах оно не вращалось.
Для долговечности рекомендуется обработать бревно горячим составом из смеси керосина и олифы
Делать нужно осторожно, обрабатывать на водяной бане: открытого огня быть не должно
Ограничители хода бревна (3) и (4) прибивают таким образом, чтобы бревно при максимальном движении не повредило шток насоса (5).
Ручные помпы с прямым изливом
Применяются для поднятия жидкостей из баков и водоемов. При помощи этого варианта оборудования можно выкачивать воду из емкости или колодца.
Опять же затраты ничтожны, и все что понадобится:
- ПВХ-трубы с муфтами и заглушками;
- ППР трубы с отводами;
- Гайки с хомутами;
- Обратные клапаны и силиконовые баллоны.
В качестве обратного клапана применяется конструкция, которая изготавливается из заглушки диаметром 5 см. посередине делаются отверстия под винты или заклепки. А по периметру необходимо проделать 4-5 дырок 4-5 мм в диаметре.
Изготовление
Действия следующие:
- Изнутри закладывается круглая резиновая прокладка. Ее размеры должны быть меньше габаритов заглушки. При этом каждое отверстие должно закрываться. Резина крепится винтом посредине. Главное, чтобы оснащение работало, не нужно использовать саморез или шуруп. Кстати, если есть в наличии заводской обратный клапан, можно взять его и форсировать этот этап работ.
- Гильза агрегата изготавливается из трубы. Ее длину делают в соответствии с глубиной емкости, из которой нужно перекачать жидкость. Клапан, который был изготовлен или найден на складе, устанавливают в раструб. В качестве крепления, обеспечивающего надежность соединения, используются саморезы.
- С обратной стороны трубы необходимо установить заглушку, предварительно просверлив в ней отверстие. Его диаметр 2,5 см. эта работа не требует особой точности. Задача заглушки – служить в качестве опоры скольжения.
- Носик силиконового баллона срезается. Его нужно заложить в гильзу таким образом, чтобы не было зазоров. Для этого стакан, получившийся из баллона, нагревают, и механически формируют до нужного размера. Затем его необходимо насадить на клапан. Если это покупная модель, это нужно сделать со стороны, откуда идет стрелка маркировки. Лишнее обрезается. Крепление выполняется при помощи гайки на 15.
- Шток должен быть длиннее гильзы на 500-600 мм. Он нагревается и насаживается на обратный клапан с той стороны, куда указывает маркировочная стрелка.
Теперь производится окончательная сборка. Внутрь гильзы закладывается шток и устанавливается заглушка. Трубу венчают отводом на 24. Подсоединяется шланг и конструкция готова к эксплуатации. Если нет отвода, служащего рукоятью, можно воспользоваться тройником. При этом один из выходов глушится.
Менее популярные ручные модификации
Кроме поршневых моделей, которые прекрасно себя зарекомендовали в заводском и кустарном исполнении, используются и другие приспособления.
Они менее производительны, но интересны с точки зрения конструкции и принципа работы.
Существуют заводские модели, которые нецелесообразно изготавливать своими руками. Например, оборудование на основе крыльчатки. Такие приборы используются в промышленном секторе, для дачи они не очень удобны.
К тому же купить компактное металлическое устройство, внешне напоминающее закрутку для банок, обойдется не дороже, чем сделать самому.
Ни одна из рассмотренных конструкций самодельных насосов вам не подходит? Тогда рекомендуем посмотреть больше вариантов самоделок, изготовление которых мы рассмотрели в следующей статье.
Возможные ошибки монтажа
Монтаж устройства своими руками должен проходить по всем
правилам, чтобы избежать непредвиденных ситуаций
При установке обращают
внимание на такие моменты:
Использующийся кабель должен соответствовать мощности двигателя. Очень часто для подключения берут провод недостаточного сечения или с меньшим количеством жил.
Агрегат должен прочно фиксироваться. В противном случае погружение строго запрещено.
Работу должны контролировать автоматические устройства
Иначе сухой ход может быть причиной серьезной поломки насосного оборудования, включая полную остановку.
Перед погружением нужно проверить правильность подключения патрубков на входе в устройство и на выходе из него.
Очень важно приобретать только качественные материалы для изготовления самодельного устройства, удаляющего стоки из выгребной ямы или колодца.
Разновидности гидронасосов
Производители предлагают несколько типов аппаратов для отбора воды с водоносных горизонтов:
Поршневой ручной насос
Традиционно на участках встречается именно этот аппарат. Он эффективно справляется с задачей отбора жидкости с небольших глубин до 7-8 м. В основе него используется рабочий поршень, перемещающийся по цилиндру.
Установка его проводится на 1 м выше уровня земли. За счет механического управления рычагом, ручной помповый насос приводит в движение поршень. При перемещении в одну сторону идет забор жидкости в полость, при обратном перемещении порция воды отправляется наверх. Таким образом происходит откачка.
Штанговый ручной насос
Ручной насос для воды применяется на участках для отбора с более низких горизонтов 7-30 м. Принцип аналогичен работе поршневого, но длина «поршня» (плунжера) значительно больше и напоминает буровую штангу.
За счет значительных габаритов плунжерный аппарат создает разряжение на низкой глубине и подает жидкость вверх через входной патрубок.
Шиберный (роторно-пластинчатый)
Имеет небольшую мощность и используются часто для выкачки жидкостей из бочек или открытых водоемов. Внешне напоминают трубку, на конце которой смонтирован насос с ротором. Обладает высокой мобильностью в отличие от других разновидностей.
При необходимости его можно задействовать в различных операциях, так как он имеет малую массу, а для забора используется обычный шланг.
Мембранный
Аппарат способен выкачивать даже загрязненную жидкость. В конструкции используются самоочищающиеся клапаны в виде шаров. Такое решение позволяет минимизировать возможность заклинивания механизма. Особенностью таких моделей является отсутствие быстро изнашивающихся или трущихся деталей. Корпус изготавливается из литого серого чугуна.
Подбирая конкретный экземпляр, необходимо обратить внимание на следующие модели:
Ручной насос для воды на дачу BSK
Используется без модернизации на горизонте не ниже 6 м. При установке дополнительного обратного клапана способен проводить отбор с 9-метрового уровня. Эстетичный внешний вид позволяет стать украшением любой территории. Для крепления в конструкции имеется фланец, позволяющий зафиксировать аппарат на трубе или площадке. Предусмотрена возможность монтажа к вертикальной поверхности. Ориентировочная стоимость составляет 4800 рублей.
Ручной насос для воды на дачу D-40
D40, Мембранный (диафрагменный)
Аппарат мембранного типа. Способен самоочищаться от возможного загрязнения. Эффективно справляется с перекачкой жидкостей любого типа. Стоимость составляет 6300 рублей.
Ручной насос для воды на дачу РНП 1.3/30
Используется в жидких средах, включая загрязненную жидкость. Способен пропускать загрязнения до 1 мм диаметром. Максимальная предельная концентрация загрязнения не должна превышать 30 г/м 3 . Работает на горизонте до 5 м. Корпус изготовлен из чугуна. Тип хода – двусторонний, что повышает производительность аппарата. Стоимость составляет 16200 рублей.
Ручной насос для воды на дачу «К» (Крыльчатый)
Используется для глубин до 9 м. В конструкции предусмотрено 4 клапана и крыло. Работая рукояткой, оператор поочередно открывает и закрывает клапаны, через которые осуществляется подача жидкости. Стоимость изделия в стальном корпусе составляет 3100 рублей.
Ручная помпа для откачки должна быть в любом хозяйстве. Это небольшое альтернативное устройство с успехом заменит насосную станцию в случае несанкционированного отключения электричества. Также будет полезным и при выходе из строя насосного оборудования. Это даст возможность накачивать объем хоть и в ограниченном количестве, но не остаться без нее вовсе.
Насос с прямым изливом
Подобная помпа значительно облегчит процесс переливания воды из колодца. Её достоинства следующие:
- высокая скорость создания;
- низкая себестоимость.
Как сделать этот вакуумный насос своими руками? Подготовьте:
- ПВХ трубу с муфтой и двумя заглушками диаметром 5 см;
- ППР трубу с отводом диаметром 2,4 см;
- кусок резины 5*5*0,4 см;
- обратный клапан диаметром 1,5 см;
- тару от силикона объёмом 0,33 л;
- хомут;
- крепления.
Разберём мастер-класс «делаем водяной насос своими руками»:
Собираем обратный клапан, используя в качестве исходного материала заглушку на 5 см. С этой целью по её периметру проделываем дырки соответствующего размера. В центральной части высверливаем отверстие под заклёпку.
Внутрь выкладываем резиновый кружок размером 5 см. Стягиваем заготовку заклёпкой.
Готовим гильзу. В ПВХ трубу с одной стороны вставляем сделанный ранее клапан и закрепляем саморезами, с другой – заглушку с высверленным отверстием на 2,5 см.
Собираем поршень. Срезаем носик у ёмкости из-под силикона. Саму тару нагреваем и вставляем в подготовленную гильзу. Излишки обрезаем. Крепим на гайку.
Вставляем шток в гильзу, монтируем заглушку. Устанавливаем на конце штока отвод на 2,4 см. Подсоединяем шланг. Насос готов!
