Открытая ретро-проводка в деревянном доме: стильно и необычно

Монтаж проводки – ретро

Если вы все-таки решили самостоятельно провести данную операцию, то необходимо заранее подготовить следующие элементы:

  • выключатели накладного типа;
  • кабели необходимого диаметра сечения;
  • распределительные коробки;
  • розетки накладного типа.

Укладка данных электросетей проводится после завершения всех отделочных работ. То есть провода монтируются поверх обоев или крашенных стеновых поверхностей. Современный рынок предлагает огромное количество разнообразных деталей для установки проводки, поэтому даже самый изысканный гурман сможет воплотить в жизнь свои фантазии.

Во время выбора цветовых решений для монтируемых элементов необходимо учесть, что одна и та же деталь может стоить по-разному из-за цветовой гаммы. Если речь идет о проводах, то коричневый обойдется как минимум в два раза дешевле, чем золотистый.

Выклбючатель и розетка для проводки ретро

Первым делом необходимо определиться с изоляторами и уже под них выбирать крепежные элементы. Это необходимо для правильного цветового оформления и соблюдения длины роликов. Крепежи нужно выбирать, учитывая их длину. Она должна быть такой, чтобы прочно закрепить изолятор на стене.

Монтаж ретро-проводки происходит по следующим шагам:

Сначала необходимо определиться с местами расположения осветительной техники, выключателей и розеток. Нужно помнить о том, что при таком типе проводки необходимо расположить розетки повыше на стене, чтобы исключить риск ее повреждения.

Затем необходимо выбрать схему подключения всего электрооборудования. На данном этапе лучше потратить немного больше времени и сил, поскольку от него зависит работоспособность инженерной системы.

Ретро-проводка на изоляторах

Теперь можно приступить к нанесению разметки. На данном этапе вам потребуется лазерный строительный уровень или гидроуровень. С помощью этих устройств нужно нанести разметку, учитывая удобство эксплуатации будущей сети, а также эстетический аспект. Подключение и распайка кабелей. На данном этапе необходимо быть очень внимательным и не допустить скручивания проводов.

Теперь проводка под ретро практически готова. Осталось только провести замеры изоляционного материала на сопротивление и провести тестовое включение. Если все этапы прошли успешно, то вы можете смело эксплуатировать проводку.

Главным преимуществом данного типа проводки является привлекательный внешний вид. В случае правильного выбора цветовой гаммы всех элементов, получится действительно красиво.

Очень важно подобрать ретро-проводку под дизайн помещения

Порядок электромонтажа проводки

Прокладка ретро проводки проводится поле окончания всех отделочных работ. Чтобы самостоятельно проложить провода и правильно подключить электрику, нужно иметь определенные знания. Иначе можно совершить опасные ошибки при электромонтаже.

План монтажных работ:

  1. Составляется подробная схема открытой электропроводки с указанием плана сети и подключения электроприборов.
  2. Проводится разметка трассировки электропроводки с использованием отвесов и строительных уровней.
  3. Монтируются распределительные коробки. Они могут располагаться как вверху, так и внизу стены. Верхние коробки трудно сделать незаметными, но они менее подвержены механическим воздействиям.
  4. Устанавливаются ролики-изоляторы с шагом 50 см. На участках с поворотом кабеля ролики устанавливаются на расстоянии 45 см под углом 45 градусов. При подходе к точкам подключения ролик монтируется на расстоянии 5 см.
  5. Монтаж проводов производится внатяжку, надевая косичку кабеля на изолятор. Соединение кабелей проводят методом пайки или с помощью клемм типа «ваго».
  6. Проводится контрольный замер сопротивления изоляции и пробное подключение. Если все в порядке, то можно пользоваться новой проводкой.

При создании стильного интерьера огромную роль играет тип проложенной электропроводки, которая является неотъемлемой частью любого дома.

Особенности прокладки

По существу, никаких сложностей монтаж стилизованной электропроводки не имеет. Прокладка производится по аналогии с открытой проводкой и легко выполняется своими руками даже начинающими электриками. Здесь потребуются больше дизайнерские способности, чтобы выбрать подходящий цвет и расположение всех элементов. Устанавливается ретро проводка в деревянном доме в такой последовательности:

  • Первым шагом считается планирование. На этом этапе нужно точно определить, где будут устанавливаться розетки, светильники и выключатели к ним;
  • Расположение всех элементов отмечается непосредственно на стене (мелом или стирающимся маркером);
  • Таким же образом производится разметка пути прокладки электрического провода. Чтобы линии получались ровными, используйте лазерный уровень;
  • В местах схождения линий (будущей коммутации проводов), отмечается .

Произведя планирование, переходят к электромонтажным работам:

  1. Монтаж начинается с установки вдоль проведенных линий, означающих провод, фарфоровых изоляторов. Они крепятся с промежутком в 45–50 см, что нужно учитывать при расчете их количества. Для полной идентичности стилю, изоляторы можно закрепить не саморезами, а купить шурупы под плоскую отвертку;
  2. В соответствии с разметкой, в определенных местах производится монтаж розеточных групп, светильников и выключателей, распределительных коробок. Их установка ничем не отличается от монтажа обычных накладных электротехнических изделий;
  3. Следующим шагом по фарфоровым изоляторам прокладывается ретро проводка. В отличие от других методов электропроводки, здесь кабель должен иметь определенное натяжение, чтобы не провисать: касание стен или других поверхностей недопустимо;
  4. В углах можно использовать ролики или керамические поворотные трубки;
  5. При пропуске провода через стену, он прокладывается внутри медной или прямой керамической трубки;
  6. Производится подключение проводов к выключателям, розеткам и светильникам, коммутация соединений в распределительных коробках;
  7. Затем проложенная электропроводка подключается к защитному устройству в электрическом щите: УЗО или дифференциальному автомату.

Завершив монтаж электропроводки своими руками, производится визуальный осмотр правильности соединения. Также мультиметром замеряется сопротивление цепи. После этого можно включать автоматические выключатели в электрощите и пользоваться электричеством.

Что такое ретро проводка?

По сути дела, это способ прокладки силовых кабелей в жилых помещениях. Характерные черты этого метода – скрученные между собой одножильные провода, которые крепятся прямо на стены и потолок при помощи специальных роликов (изоляторов).

Следует отметить, что во времена наших дедушек и бабушек таким образом проводку монтировали повсюду. Это были невзрачные провода и простенькие изоляторы. Но кто тогда думал об эстетической привлекательности, главное, чтобы работало.

В наше время все кардинально изменилось: изготавливаются разнообразные провода, изоляторы, выключатели всевозможных цветов, форм и размеров. Но по причине «новизны» электропроводка в стиле ретро сейчас является символом роскоши, так как расценки на комплектующие пока еще «кусаются». Далее мы поподробнее остановимся на этих и других нюансах.

Что по этому поводу говорится в Правилах устройства электроустановок

  • Прокладываемый кабель не должен испытывать нагрузок натяжения, передавливания.
  • В местах перехода (муфты, прокалывающие соединения и прочее) должна быть организована изоляция, свойства которой соответствуют характеристикам основного провода.
  • Все точки отвода и соединения должны быть доступны для осмотра и ремонта без механического вмешательства в конструкцию здания.
  • Все соединения жил проводов и кабелей производиться в соответствии с ПУЭ: опрессовка, сварка, пайка или обжим.
  • В случае, когда кабель по фасаду прокладывается с применением труб, гибких рукавов, замкнутых коробов — предусматривается возможность оперативной замены проводки.
  • Конструктивные элементы, изоляция, точки перехода, должны выбираться исходя из среды применения: погодные условия, воздействие ультрафиолетовых лучей, температурный режим.
  • Металлические части конструкции должны иметь защиту от коррозии.
  • Длина кабеля, прокладываемого по стене здания, рассчитывается с учетом температурных зазоров на сжатие — растяжение. Перемещение провода под влиянием температуры не должно создавать условий для механических усилий тяжения.
  • В местах соединения, разветвления, переходов, предусматривается слабина (запас кабеля на случай перекоммутации или ремонта).

Порядок электромонтажа проводки

Прокладка ретро проводки проводится поле окончания всех отделочных работ. Чтобы самостоятельно проложить провода и правильно подключить электрику, нужно иметь определенные знания. Иначе можно совершить опасные ошибки при электромонтаже.

План монтажных работ:

  1. Составляется подробная схема открытой электропроводки с указанием плана сети и подключения электроприборов.
  2. Проводится разметка трассировки электропроводки с использованием отвесов и строительных уровней.
  3. Монтируются распределительные коробки. Они могут располагаться как вверху, так и внизу стены. Верхние коробки трудно сделать незаметными, но они менее подвержены механическим воздействиям.
  4. Устанавливаются ролики-изоляторы с шагом 50 см. На участках с поворотом кабеля ролики устанавливаются на расстоянии 45 см под углом 45 градусов. При подходе к точкам подключения ролик монтируется на расстоянии 5 см.
  5. Монтаж проводов производится внатяжку, надевая косичку кабеля на изолятор. Соединение кабелей проводят методом пайки или с помощью клемм типа «ваго».
  6. Проводится контрольный замер сопротивления изоляции и пробное подключение. Если все в порядке, то можно пользоваться новой проводкой.

При создании стильного интерьера огромную роль играет тип проложенной электропроводки, которая является неотъемлемой частью любого дома.

Установка декоративной ретро проводки оригинальное и безопасное дизайнерское решение, которое поможет создать настоящий домашний уют.

Проводка в стиле ретро – комплектующие с фото в интерьере

Электропроводка под ретро особенно в деревянном доме требует более тщательного подхода к пожарной и электротехнической безопасности

При покупке кабелей и комплектующих необходимо обращать внимание не только на дизайн и внешние данные, но и на качество, технологичность и надёжность исполнения. Наиболее целесообразно приобретать изделия брендовых производителей. Лидирует продукция итальянских компаний:

Лидирует продукция итальянских компаний:

  • Bironi;ретро проводка Bironi
  • Fontini;ретро проводка Fontini
  • Villaris;ретро проводка Villaris
  • Aldo Bernardi;ретро проводка Aldo Bernardi
  • Gl Gambarelli.ретро проводка Gl Gambarelli

ретро проводка Salvador

Целесообразно приобретать необходимые материалы от одного производителя. К примеру, компания Lindas предлагает готовые подобранные комплекты:

Lindas

Витой ретро провод

Кабель для ретро проводки выпускается в виде многожильных медных проводов сечением 1,5 и 2,5 мм². Другие типы сечений встречаются очень редко. Провода имеют полимерную изоляцию из следующих материалов:

  • ПВХ – эластичный, но с низкой прочностью, используется только стационарно;
  • эластомер – в процессе эксплуатации может растянуться, поэтому требует более частых креплений;
  • полиуретан – прочный, имеет посредственную эластичность, требует изгиба по большому радиусу.

Внешняя декоративная изоляция (оплётка) делается из технического хлопка или шёлка. Брендовые производители выполняют пропитку оплётки антипиреновыми составами или заливают лаком. Широкая цветовая гамма и узоры на поверхности проводки весьма разнообразны, что позволяет подобрать подходящий вариант для любого дизайнерского решения.

Пример кабельной продукции ретро проводки BironiФОТО: iskraero.ru

Ретро розетки и выключатели для открытой проводки

Розетки — накладные, зачастую имеют специальные установочные рамки (на 1-3 места) из дерева, пластика «под металл» или керамики. Для устройств, которые часто эксплуатируются лучше всего использовать керамические, так как они препятствуют нагреву.

Выключатели имеют несколько вариантов механизмов:

  • тумблерный — более надёжный и привычный в использовании;
  • поворотный — бывает одно, двух и трёхконтактным, благодаря чему может коммутировать несколько цепей.

Как правило, розетки, выключатели и распаечные коробки выбираются из одной коллекцииФОТО: ретророзетка.рф

Статья по теме:

Клеммные колодки и распределительные (распаячные) коробки

Распределительные коробки используются для коммутации проводов и значительно сокращают их количество. В противном случае, пришлось бы тянуть провод от клеммной колодки к каждому электроприбору или розетке. Габаритные размеры распаячных коробок варьируются:

  • диаметр 70-90 мм;
  • высота 35-55 мм.

Распаячная коробка из технического устройства может превратиться в элемент декораФОТО: wooood.ru

Патроны, проходы и ролики (изоляторы) для ретро проводки

Наружная ретро проводка в деревянном доме закрепляется на стенах посредством специальных изоляторов. Они имеют вид небольших рельефных цилиндров с диаметром основания 18-22 мм и высотой 18-24 мм. Верхняя часть — «шляпка» может быть узкой для монтажа двухжильного кабеля и широкой – для трёхжильного. Материал изготовления – пластик или фарфор. Крепление к стене осуществляется через отверстие в центре обычными или декоративными шурупами.

Ролики производятся в различной цветовой гамме, зачастую комплектно с другими элементами электрофурнитурыФОТО: razvodka.net

Проходы, относятся к декоративно-защитным электротехническим элементам. Они представляют собой декоративную втулку с воротничком, закрывающим отверстие, через которое из стены выводится кабель. Материал изготовления – фарфор.

Винтажные патроны производят из латуни, алюминиевых сплавов, меди, карболита или полимерных материалов, окрашенных «под металл». Как правило, их конструкция предусматривает наличие выключателя, а также технологических отверстий, резьбы и шайб для крепления абажуров и т.п.

Винтажный патрон из латуни с поворотным выключателемФОТО: dneprsvet.com.ua

Осветительные приборы в винтажном стиле

Профессиональные дизайнеры, при разработке ретро интерьера, как правило, создают авторские осветительные приборы. Можно попытаться создать их и самому, объединив винтажные патроны и необычные по форме декоративные лампочки с основанием. В качестве подвесов используется электрокабель, закреплённый на нескольких роликах. Гораздо проще, но дороже, приобрести уже готовые осветительные приборы «под ретро» как потолочные: лампы и люстры, так и настенные – бра.

Самодельные и фабричные светильники и люстры, выполненные в винтажном стилеФОТО: sc02.alicdn.com

Правильная и простая инсталляция

Провод надежно прикреплен к изоляторам. Каждый изолятор крепится одним-единственным саморезом. А вывинтить саморезы, расположенные по ходу провода, — это простая работа, которая не создает много пыли и мусора, в отличие от операций со скрытой электропроводкой. Фактически все выключатели вместе с проводами можно снять со стены или потолка, аккуратно сложить в коробку, а после завершения малярных или иных работ обратно установить на стену. Если ретро-проводка переделывается или монтируется своими руками впервые, рекомендуем соблюсти следующую технологию.

Сделать эскиз расположения розеток, выключателей светильников и соединяющих проводов с учетом монтажных коробок. Открытая электросеть проектируется так, чтобы расположение ее элементов учитывало возможный внешний фактор воздействия. В результате проводка на роликах может получить механическое повреждение. Ее легко можно зацепить и повредить, например, перенося какие-либо крупногабаритные предметы. По этой причине в домах-срубах надо располагать провода во впадинах двух прилегающих бревен.


Расположение электропроводки в срубе
Монтажная коробка для открытой проводки

  • Перенести на стены или потолок места установки элементов, которые соединяет открытая декоративная проводка.
  • Уточнить правильность их положения относительно вертикальности и горизонтальности проводов, которые будут соединять эти элементы. Для этого можно использовать уровень, но удобнее применить современные лазерные приборы, создающие на стене или потолке светящуюся линию, по которой впоследствии будет проложена проводка в стиле ретро. Это наглядно и точно.


Лазерный уровень в действии

По светящейся линии на поверхности наносится разметка карандашом. Затем используя линейку надо нанести с шагом примерно в полметра отметки, по которым будут установлены изоляторы. Если ретро-проводка в интерьере инсталлируется не на деревянную стену, потребуется сверление отверстий и подготовка их под саморезы заполнением пластиковой или деревянной пробкой. Когда делается монтаж ретро-проводки, розетки и выключатели располагают на расстоянии 5–7 сантиметров от ближайшего изолятора.

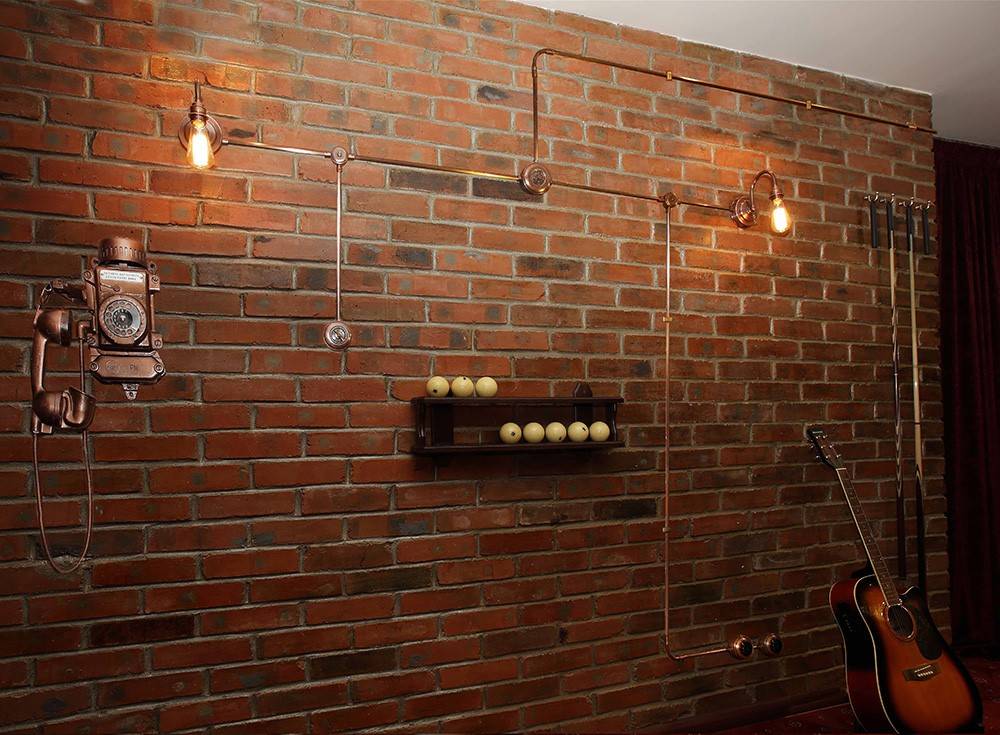

Часть помещения с кирпичными стенами и дизайном под старину

  • После нанесения на поверхность всех необходимых линий первым делом по эскизу крепятся изоляторы и накладная электрическая фурнитура.
  • Следующим этапом к изоляторам крепится проводка. Ретро-проводка в деревянном доме не должна провисать и быть ближе 10 мм к деревянным поверхностям.
  • Красивая тканая изоляция, которой отличается электропроводка ретро, является причиной ее существенного удорожания. Поскольку провода на изоляторах являются частью дизайна, не имеет смысла прокладывать их там, где они скрыты от глаз. В этих местах лучше воспользоваться трубами или гофрой. Такой подход позволит уменьшить расходы, связанные с дорогими проводами.

Устройство декоративной проводки ретро

На первый взгляд сделать винтажную проводку не составляет труда, так как нет необходимости штробить стены, а особенно, если мы делаем её в доме из бревна, где полностью отсутствуют внутренняя облицовка стен и потолков.

Красивая ретро-проводка в современном деревянном доме

Такая проводка монтировалась ещё в начале прошлого века и выполнялась с помощью нескольких одножильных проводов, где волокна были скручены по спирали.

Раньше не было специальных разветвительных коробок и поэтому все точки прокладки проводов осуществлялись на керамических или более дорогих фарфоровых изоляционных роликах. Для того чтобы отдельные волокна не были видны, мастера прятали их под специальной оплёткой.

Белая ретро-проводка на кирпичной стене интерьера в стиле Лофт

Естественно, такой способ в современных домах будет небезопасным и неэстетичным, поэтому специалисты предлагают своим клиентам установку проводки а-ля «ретро», которая располагается на стенах и потолке.

Для того чтобы провода имели эстетичный вид производители покрывают их специальным материалом.

Обычно для создания красивого ретро-стиля производители используют шелковую оплётку различных цветов в зависимости от цвета стен деревянного дома и задумки дизайнера. Перед установкой такой проводки её обрабатывают специальными негорючими составами. Медные провода для создания винтажной проводки могут быть сечением 0,5–2,5 миллиметра. Иногда для большего эффекта специалисты используют специальные инженерные трубы.

Декоративные провода и выключатели для монтажа красивой винтажной проводки в деревянном доме

Также к кабелям в комплекте производители предлагают винтажные розетки, выключатели и другие устройства в своём собственном стиле.

Деревянные дома достаточно специфичны, так как не всегда в них делают внутренние облицовочные работы, что существенно усложняет прокладку кабеля внутри стен. Для того чтобы не портить внешний вид интерьера специалисты рекомендуют часть проводки делать наружной, то есть в винтажном стиле.

Ретро-розетки и выключатели для винтажной проводки в доме

Этот момент обусловлен ещё и тем, что распределительные короба не могут плотно прилегать к стене, а крепёжные скобы использовать запрещается.

Виды проводки «под старину»

Существует несколько различных видов проводки «под старину», которые сегодня пользуются большой популярностью среди владельцев срубов.

  1. Проводка в ретро — стиле с применением старинных роликов. Сегодня мы можем увидеть такой тип проводки в срубах и обычных домах, которые были построены в период 1920–1940 годов и не подвергались капитальному ремонту.
  2. Устройство проводки из кабелей специального типа. Это могут быть перекрученные и стилизованные под старину провода.

В настоящее время отечественные и зарубежные производители предлагают не только провода для создания красивой винтажной проводки, но и все дополнительные элементы к ней: изоляторы, коробки для разветвления, розетки и выключатели. Сегодня самым большим спросом пользуется проводка российской марки «Гусев», а также зарубежных производителей Bironi, Salvador, Villaris.

Стилизация ретро-проводов и изолирующих роликов марки Villaris

Первый слой такой проводки изготовлен из винила, а второй производится из хлопковой или шелковой ткани, которая пропитана специальным огнеупорным составом. Также производители предлагают провода в обвязке из стекловолокна.

Планирование работы

Начинать работу следует со стадии проекта, это может быть обычный чертеж или настоящее техническое задание. В плане рисуем места размещения электрических нагрузок, розеток, выключателей, распаячных коробок. Внимательно рассмотрев план, следует на него нанести трассировку кабелей, обозначив марки и сечения жил кабеля. На трассировке намечаются места установки изоляторов.

На плане также намечается место установки распределительного щита. Все трассы сходятся к этому щиту ФОТО: budetsvetlo.ru

По плану можно подсчитать необходимый метраж кабеля, количество изоляторов и установочных изделий. Хорошо, если к результатам подсчёта добавить 10–15% резерва на непредвиденные ситуации.

Обычно при прокладке электропроводки выполняются работы по монтажу фурнитуры для подключения антенны телевидения, телефона. При выполнении трассировки рекомендуется разделять кабельные линии по функциональному признаку. Отдельно вести розеточные линии, к осветительным приборам, для телевидения и телефона.

Электропроводка ретро в деревянном доме

Наружная ретро-проводка достаточно распространена в современном коттеджном строительстве. Кроме функциональной нагрузки она применяется и для оформления интерьера помещений. В этой статье мы расскажем, как сделать ретро проводку своими руками.

Для начала, разберемся, что же это такое? Ретро проводка под старину представлена перекрученным особенным образом специальными кабелями. Их укладывают прямо на стеновые или потолочные конструкции, предварительно закрепив на них специальные изоляторы. Главное соблюсти минимальное расстояние в 10 миллиметров между проводом и поверхностью, поскольку этого требует пожарная безопасность.

Элементы ретро-проводки

Нижний слой таких изделий произведен из полимера на виниловой основе, наружный производится из хлопковых материалов, которые пропитываются огнеупорными составами. Немного реже для верхнего слоя используют стекловолокно. Для ценителей роскоши и богатства существуют кабели с шелковым покрытием, но стоят они достаточно дорого.

Сами провода в данной системе производятся из меди. Их поперечное сечение по линии розеток должно составлять не менее 2.5 миллиметра, а по линии освещения не менее полутора. Розетки, которые предусмотрены для подключения крупной электронагревательной техники, к примеру, водогрейки или варочная поверхность, должны оснащаться более толстыми и надежными кабелями.

Перед тем, как выбрать материалы для ретро проводки, необходимо провести тщательный расчет всех нагрузок на будущую сеть. Делать это навскидку крайне не рекомендуется, поскольку существует вероятность серьезной поломки и даже возникновения пожара. Если у вас нет опыта подобных работ и квалификации, то лучше не рисковать, а доверить все специалистам.

Подвод провода к выключателю

Монтаж

Винтажная проводка в деревянном доме своими руками устраивается достаточно просто. Следует закупить все необходимые компоненты и разработать электрическую схему прокладки.

Подготовка схемы разводки

При подготовке эскиза электропроводки согласно ПУЭ должны учитываться следующие моменты:

  • уровень ее прокладки по отношению к полу на участках между розетками выбирается из расчета экономичности и безопасности (чуть выше роста среднего человека);
  • распределительные коробки принято монтировать под потолком помещения непосредственно над электрическими розетками;
  • участки проводки от защитных автоматов, размещенных на вводном щитке, прокладываются по каждой из линий в свою комнату до ближайшей распредкоробки.

Важно! Все отрезки проводников между отдельными элементами протягиваются только по горизонтали или по вертикали (укладывать провода наискосок или под углом, согласно ПУЭ, не допускается). Декоративные выключатели монтируются в удобном для жильцов месте на уровне примерно 1,5 м, не очень далеко от осветителя (люстры или бра)

Декоративные выключатели монтируются в удобном для жильцов месте на уровне примерно 1,5 м, не очень далеко от осветителя (люстры или бра).

Расчет материалов

Подобно обычному кабелю витые провода наружной проводки в деревянных домах могут состоять из двух или трех жил (зависит от того, есть или нет заземление в частном доме). Общую длину кабеля можно определить, если предварительно промерить расстояние между всеми элементами согласно прорисованной и перенесенной на стены схеме. Для подстраховки к полученному результату следует добавить 1–2 м.

Число выключателей выбирается по количеству светильников, а розеток потребуется ровно столько, сколько предполагается сделать точек подключения бытового оборудования. Столько же потребуется и распределительных коробок.

Монтаж изоляторов и электроустановочных изделий

Изоляторы фиксируются на стенах дома посредством шурупов или саморезов по дереву, головки которых должны быть слегка утопленными. Фарфоровые ролики равномерно размещаются вдоль всей линии разметки с шагом порядка 50 см. Ближайший к розетке или выключателю ролик должен находиться на удалении от него не более чем 5 см.

Согласно инструкции по монтажу, высота розеток должна быть такой, чтобы ими было удобно пользоваться (порядка 50–80 см). Тот же параметр для выключателей составляет примерно 70–160 см; его точное значение выбирается по месту установки.

Дополнительная информация! При обустройстве проводки в прихожей или на кухне линия ее прокладки должна располагаться не ближе чем 50 см от газовых труб и плиты.

При монтаже распределительных коробок их место выбирается под потолком на расстоянии 5–10 см от перекрытия (линии подводки до них ведутся на этом же уровне). Провода в сторону розеток прокладываются строго вертикально и вниз.

https://youtube.com/watch?v=oebIvXLRG6g

Сфера применения

Сейчас винтажную электропроводку зачастую ставят:

  • в деревянных домах;
  • в квартирах;
  • в интерьерах в стиле Прованс;
  • в интерьерах в стиле Лофт.

Ретро-проводка в помещении становится очень оригинальным акцентом, она сразу будет привлекать внимание гостей и вызывать интерес. Но уместна она лишь в определенных стилях и не везде будет вписываться органично

Винтажная проводка необходимость в деревянных домах, а также является оригинальным интерьерным решением в остальных случаях.

Ретро-проводка в деревянном доме

Деревянные коттеджи нередко оформляют в стиле охотничьего домика или традиционном русском варианте. Зачастую, придерживаясь общей идеи, здесь выбирают проводку темных, коричневых, шоколадных оттенков.

Помимо того что правилами предполагается именно наружная проводка, также:

  • распределительные коробки не получится плотно прикрепить на полукруглые бревна, а крепежные скобки применять нельзя;
  • поскольку на стенах и потолках облицовка зачастую отсутствует, монтировать стандартную внутреннюю проводку внутри деревянных перекрытий будет очень проблематично и затратно.

Ретро-проводка в интерьере Прованс

Этот стиль, названный в честь региона Франции, отличается обилием деревянных деталей в стиле ретро. Открытая проводка придется здесь к месту и не будет выделяться на общем фоне. В большинстве своем, окраску электрофурнитуры тоже выбирают в тон всему интерьеру – чаще белую, молочную или бежевую.

Ретро-проводка в квартире

Электромонтажные работы в квартире делаются в два – три этапа:

  1. Скрытая трассировка розеточной, осветительной и слаботочной групп для телевизора и интернета.
  2. По окончании отделки проводится сама трассировка винтажной проводки, установка распаячных коробок, розеток и выключателей.
  3. Навеска и подключение осветительных приборов – люстр, бра, светильников.

Пример винтажной проводки в квартире на видео от пользователя Дмитрия Авдеева.

Наружная проводка в лофтах

Вдохновлен этот стиль старыми фабриками и заводами, на основе которых и создавались первые лофты, поэтому открытая проводка подходит для них идеально.

Grande Home ITC 1812 лучший гидромассажный бокс с финской сауной

Фото: www.dlyavann.ru

Ориентировочная цена: 290 000 руб.

Для определения победителя в этой номинации пришлось слегка наступить на горло собственной песне и выбрать модель китайского производителя. Причина в том, что европейцы не производят душевые кабины, совмещенные с финской сауной. Они просто предлагают купить отдельно бокс с сауной и отдельно гидромассажный бокс. В защиту данного производителя можно сказать, что его продукция ориентирована строго на европейский рынок, а посему она довольно-таки качественная. У описываемой модели в наличии электронный термостатический смеситель, сенсорная панель управления, гидромассажные форсунки из латуни, озонатор, верхний душ со светодиодной хромотерапией, паровая сауна, инфракрасная сауна, FM-радио, алюминиевый профиль, закаленное стекло.

Достоинства: многофункциональная модель, качество деталей высокое, неплохой уровень сервисного обслуживания.

Недостатки: китайский производитель – некоторых может насторожить, но альтернатива – опять же только китайские модели.

Наш рейтинг: 9.3 из 10

Отзывы: «Очень качественная и многофункциональная модель гидромассажной душевой кабины. Отличается наличием финской инфракрасной сауны. В одном комплексе и турецкая баня и сауна. Друзья теперь ходят не в сауну, а ко мне J».

Монтажные работы пошаговая инструкция

Монтажные работы

Перед проведением монтажа открытой проводки необходимо выполнить разметку ее проведения. Разметке подлежат не только линии прокладки проводов, но и места установки электроарматуры. Эта работа требует вдумчивого отношения, в противном случае все будет необходимо переделывать.

Вход электрической линии в дом

Самостоятельно подведение кабеля от ЛЭП в дом, самому лучше не выполнять. Это должны сделать специалисты из местной энергоснабжающей организации, именно они уполномочены выполнять работы подобного типа. Если будет обнаружено самостоятельное подключение, то высока вероятность привлечения к административной ответственности.  Кстати, это касается и воздушного подключения, и подземного.

Вход электрической линии в дом

Подводка электричества по воздуху хороша тем, что этот способ не требует больших затрат времени и денег. Но, к сожалению, не все дома могут быть подключены таким способом. Ввод силового провода должен быть выполнен на высоте не меньше чем 2,75м. Если высоты недостаточно, на стене должен быть установлен электрический щиток, с вмонтированным в него устройством УЗО.

Установка распределительного щитка

Распределительный щиток фиксирую на стене при помощи саморезов. В нем должны быть установлены DIN-рейки, на которые будут установлены все устройства. Монтаж должен выполняться в соответствии с заранее подготовленной схемой.

Установка распределительного щитка

В щитке устанавливают автоматы, УЗО и электрический счетчик. Все приборы установленные в счетчике должны быть подписаны.

Укладка кабеля

Укладка проводов через стены должна выполняться только через специальные гильзы.  Они могут быть выполнены из полимеров или металла. Для их установки необходимо проделать отверстия по размеру гильзы. Ее необходимо установить таким образом, что бы торцы выступали на 1 сантиметр от стены. После того, как гильза установлена в стену, на ее края необходимо надеть защитные втулки, которые будут предохранять провода от повреждения.

Укладка кабеля

После того, как установлены приспособления для проведения проводов, можно выполнять укладку проводов в соответствии с заранее размеченной трассой.

Для открытой проводки целесообразно использовать негорючий кабель.

Монтаж распределительных коробок

В местах, где планируется разведением проводки к точкам подключения необходимо устанавливать распределительные коробки. их выполняют из полимерных, огнестойки материалов. К стене их фиксируют с применением саморезов или другого крепежа.

Монтаж распределительных коробок

Установка выключателей и розеток

При проведении открытой проводки можно использовать только те выключатели и розетки, которые для этого предназначены. Под ними должно быть установлено негорючее основание, на которые в последствие и устанавливают необходимые приборы.

Установка выключателей и розеток

Установка заземления (ЗУ)

В установленном щитке шина РЕ выполнят задачи главной заземляющей шины. К ней должны быть подключены все повторные заземляющие устройства.

Установка заземления в деревянном доме

ЗУ (заземляющее устройство) должно быть установлено в земле, недалеко от стены дома.

Это устройство представляет собой несколько металлических прутков с диаметром 16 мм и длиной порядка 3 метров. Их сваривают между собой при помощи стальной полосы 40х4 мм. Эта же полоса должна использоваться для подключения к щитку установленному в доме. Для подключения ЗУ используют одножильный провод, диаметр которого должен быть не менее диаметра кабеля, который смонтирован на входе в дом.

Конструкцию, установленную в землю, окрашивать запрещается.

По окончании установки ЗУ необходимо проверить электрическое сопротивление. Оно не должно быть больше чем 8 Ом для сети 220 В и 4 Ом для сети 380 В.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
