Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению

Конструктивные особенности и принцип действия

При разработке бренарана канадские специалисты воспользовались давно известной конструкцией конвекционного котла длительного горения, именуемого калориферной печью. Благодаря увеличению топочной дверцы появилась возможность загрузки не только колотых поленьев, но и частей корневищ, а также чурбаков большого размера. Новая форма поддувала — в виде патрубка, врезанного в загрузочный люк, позволила отказаться от двухдверной схемы. Для регулировки количества воздуха, необходимого для горения топлива, внутри поддувала установили дроссель — круглую заслонку поворотного типа. Выведенный наружу рычаг управления дросселем позволяет при необходимости уменьшить или увеличить приток воздуха, тем самым управляя мощностью булерьяна.

Конструкция булерьяна

Топка отопительного агрегата представляет собой металлический цилиндр, с двух сторон которого через одинаковые промежутки врезаны трубчатые металлические теплообменники, изогнутые в виде колен. Благодаря тому, что две трети диаметра труб утоплены в тело печи и находятся в зоне горения, воздух получает до 70% тепла, которое выделяется при сжигании дров. Оставшиеся килокалории нагревают тело печки и впоследствии также расходуются на обогрев помещения. Благодаря такому распределению корпус булерьяна обычно нагревается всего до 60–65 °С, тогда как воздух, который выходит из конвекционных каналов, имеет температуру более 100 °С. Надо сказать, что именно высокая скорость нагрева обеспечивает активное засасывание холодных воздушных масс в нижней части трубчатых теплообменников и их выброс из верхних проёмов калорифера.

Топочное пространство внутри прибора разделяется на три камеры. В нижней части печи на высоте до ¼ диаметра корпуса устанавливается металлический под или съёмная колосниковая решётка. Можно обойтись и без этих элементов, однако с ними будет проще разжигать печь и удалять золу. Под сводом топки, на таком же расстоянии от корпуса, как и под, вваривается перфорированный металлический лист, который на четверть длины булерьяна не доходит до загрузочного люка. Верхняя камера предназначена для дожигания летучих соединений, которые выделяются при работе агрегата в режиме газогенератора.

Быстрый нагрев воздуха обеспечивают конвекционные теплообменники, составляющие остов печи

Отвод продуктов сгорания происходит через отверстие, которое находится в камере дожига, со стороны задней стенки агрегата. В начале дымового канала смонтирована заслонка с вырезанным 90-градусным сектором. Кроме того, вокруг шибера (металлическая пластинка, регулирующая дымоходную тягу) имеется зазор не менее 10–15% диаметра дымохода. Такая конструкция даёт возможность выставить правильную тягу и вместе с тем не позволяет угарному газу попасть в помещение, даже если во время интенсивного газообразования будет полностью перекрыт дымовой канал.

К дымоходу буллера предъявляются повышенные требования

От выходного проёма отходит горизонтальный участок дымохода, предназначенный для снижения температуры продуктов горения, а далее устанавливается колено, которое направляет трубу вертикально. Здесь у «настоящих» агрегатов, выпускаемых компанией Bulerjan, устанавливается устройство для пиролизного сжигания газов, именуемое экономайзером. Дымовая труба должна быть достаточно высокой для получения качественной тяги и утеплённой, чтобы не давать продуктам сгорания остывать сверх меры. При невыполнении этого требования, а также при использовании топлива с повышенным содержанием влаги температура в камере дожигания будет снижена, вследствие чего в дымовых газах растёт содержание дёгтя и других небезопасных углеродных соединений.

Инструкция по изготовлению печки

Чтобы сделать калорифер нужно следовать инструкции, не соблюдать инструкцию. Ниже приведен точный алгоритм:

Труба, которая приготовлена для конвекционного теплового обменника, нарезается на небольшие куски. Они должны быть одинакового размера. Оптимальная длина – 130 см. Для производства печи берут 8 заготовок. Трубогиб помогает сделать изгиб

Важно учесть радиус кривизны.
В заготовках делают отверстия. В них устанавливают отрезки труб (диаметр 15 мм)

Их длина – 20 см. С наружной стороны должно оставаться не меньше 15 см. Каждая щель тщательно приваривается. Во время монтажа две трубы располагаются рядом с дверью. Они помогут обеспечить инжекцию воздуха во внутреннюю камеру. Их можно сделать своими руками из квадратной трубы или круглого сечения.
Изогнутые трубы укладываются друг на друга. По очереди изменяется ориентир в противоположную сторону. Конструкция должна быть устойчивой, поэтому рекомендуется использовать рейки. Их толщина должна быть равной диаметру трубы.
Все детали нужно сварить между собой. Дополнительно изготавливают перегородку для топки. Для этих целей применяют стальной лист.
Перегородка устанавливается внутрь камеры. Места примыкания к основному металлическому листу обваривается сплошным швом.
Между тепловым обменником возникают промежутки. Их нужно заделать при помощи стальных полос. Их предварительно подгоняют под каждую деталь.
Тело печи и трубы приваривают сплошным швом. Далее удаляется шлак. Важно тщательно проверить качество сварки.
Нужно взять стальной лист, вырезать две фигурные детали. Они необходимы для формирования задней и передней стенки.
На задней стенке вырезают небольшое отверстие диаметром в 110 мм. Оно будет использоваться для подключения дымохода. Проем в передней стенке должен иметь диаметр в 350 мм, чтобы сделать загрузочную дверцу.
Нужно взять два отрезка трубы, изготовить Т-образную конструкцию. Она будет использоваться для отвода продуктов горения. Ее также применяют для отвода конденсата.
Стальная пластина применяется для изготовления круглой задвижки. Внутри конструкции вырезается прямоугольник. Прутья сгибаются под углом в 90 градусов. Из них формируется поворотный рычаг.
Электрической дрелью помогают установить прут в центральной части дымового канала. Т-образный узел дымохода монтируется на задней части печи при помощи сварки.

По аналогичному принципу изготавливают поддувало. Чтобы зафиксировать дроссель в необходимом положении применяется пружина. В переднюю панель вваривается кольцо, которое имеет ширину в 40 мм. Далее берется листовой металл, из которого вырезается дверца. Оптимальный диаметр 370 мм.

Способ укладывания изогнутых трубПринцип конвекции воздуха

На загрузочный люк привариваются две петли, запорный механизм. Далее собираются все детали, стенки и панели, люк, скоба фиксирующего устройства. Чтобы обеспечить воздухообмен обязательно устанавливают инжекционное устройство.

Чертёж

Теперь видимо стоит прояснить, из чего же состоит этот чудной бочонок, обнимаемый трубами. булерьян чертёж которого, всё же смогли воссоздать народные умельцы, не так уж сложен. Эта технологичная “буржуйка” вобрала в себя некоторые элементы разных печей: Основную топку, дополнительное пространство, для дожигания газов, образованных в процессе первичного сгорания (а точнее, горения-тления) топлива.

Далее к основным элементам следует отнести главные теплообменные элементы – изогнутые дугой отрезки труб. В них и происходит основной процесс конвекции. Трубы, как правило, двумя третями диаметра погружены в топку. Одновременно они являются частью стенок топки и контактируют непосредственно с жаром пламени. Есть варианты топок с колосником, когда стенкам теплообменника хотят добавить защиту от прогорания.

Верхняя часть топки, отделённая горизонтальной пластиной, от нижней части, позволяет дожигать газы, при поступлении туда дополнительного, подогретого воздуха. Поступает он через инжекторы. Расположение и место ввода в топку оных, может незначительно варьироваться.

Классический вариант буллера, имеет дверцу с поддувалом, оснащенным регулятором подачи воздуха дросселем и зольничком. Варианты могут быть с условной градуировкой подачи воздуха, огнеупорным стеклом, глазками контроля дожига газов и прочими разностями. На выходе, дымоход обязательно оборудован заслонкой с гарантированно открытым сектором в четверть сечения. Что обеспечивает надежный вывод угарных газов, кроме наверно случаев, явно аварийных.

Булерьян в разрезе

Трубы дымохода обязательно оснащаются теплоизоляцией, так как это решительно важно для подобного типа печей. Оригинальные изделия, родом из Канады, оснащаются экономайзером

Он монтируется сразу после первого колена дымохода, на его вертикальную часть, и тоже участвует в дожигании продуктов газогенерации и окисления. Что довольно важно, это позволяет повысить КПД и помогает газам быстрее покидать дымоход. Не путать с дополнительными теплообменниками, которые устраивают на дымоходе, для нагрева воды или просто для дополнительного отбора тепло-калорий, про запас. Так называемыми аккумуляторами тепла, такие тоже бывают. Дымоход, а точнее его вертикальная часть, должна иметь достаточную длину, в зависимости от вашего строения. В среднем это около пяти метров. Но не стоит устраивать дымоход ниже, эта длина не обеспечит нужную тягу.

Сборка печи булерьян своими руками: схемы и чертежи

Для сборки печи потребуются такие инструменты и материалы:

  • Стальные трубы наружным диаметром от 50 до 60 мм.
  • Листовая сталь толщиной от 4 до 6 мм.
  • Трубогибочный станок.
  • Сварочный аппарат.
  • Болгарка.
  • Другие инструменты (молотки, трубные ключи и т.п.).

Чертежи и схемы для изготовления печи булерьян своими руками представлены ниже:

Пошаговое руководство по изготовлению печи булерьян:

  • Изготовить гнутые отрезки трубы. Для этого берётся труба, нарезается на одинаковые отрезки (примерно по 1,2 м). Затем с помощью трубогибочного станка эти отрезки сгибаются в дуги радиусом 225 мм. В готовой конструкции они будут расположены вплотную друг к другу в шахматном порядке.
  • Монтаж каркаса. Получившиеся отрезки труб свариваются так, чтобы получилась симметричная конструкция. Из листового железа делается поддон печи, который приваривается к трубам. Затем пространство между трубами закрывается полосами стали соответствующей ширины.
  • Делаем дымоход с отводом для конденсата. Для этого две трубы свариваются между собой так, чтобы получилась Т-образная конструкция. Затем в одну из боковых труб вваривают дно (это будет нижняя часть конструкции, куда будет стекать конденсат), а вторая остаётся как есть, она будет служить дымоходом. Внизу устанавливают кран для слива сконденсировавшейся воды. В остальное время кран должен быть закрыт. Выход из печи желательно оборудовать поворачивающейся заслонкой, закрывающей ~3/4 просвета дымохода. Это даст возможность регулировать мощность печи, но не позволит полностью перекрыть дымоход.
  • Монтаж передней и задней стенки, дверцы и поддувала. Передняя дверца должна иметь отверстие для загрузки горючего, а задняя — для дымохода. Сама дверца печи должна быть оснащена теплоотражающим экраном. Это лист железа изнутри, который соединяется с дверкой металлическими подставками. Дверка имеет отверстие, куда вваривается поддувало — отрезок трубы с заслонкой. Для увеличения герметичности по диаметру дверцы в переднюю стенку вваривают металлический круг. Держится такая дверца на петлях.
  • К выходному отверстию печи монтируется дымоход.
  • Из остатков материалов монтируются ножки. Печь должна стоять на высоте не менее 30 см, чтобы воздух мог нормально проходить через конвекционные трубы. Иначе КПД печи будет снижаться.

Важно: при изготовлении деталей печи булерьян используйте картонные лекала, чтобы не ошибиться с размерами.

Разновидности с фото и география использования булерьяна

Для того чтобы понимать отличие между булерьяном, бренераном, буллером, печью Бутакова и другими видами конвекционных печей, подробнее разберёмся во всех нюансах. Прежде всего, о — это бренд немецкой компании Bulerjan, который занимается выпуском супер-буржуек. Нередко печи этого типа называют более коротким словом буллер. «Бренеран» — такие же агрегаты, но выпускаемые отечественными заводами по лицензии. Разработанная в России профессором Бутаковым печь по принципу действия очень схожа с первоначальной конструкцией, однако имеет некоторые отличия:

  • утопленные в корпус конвекционные теплообменники;
  • кубическая форма корпуса вместо цилиндрической;
  • применение зольника и колосниковой решётки;
  • плоская платформа в верхней части корпуса для подогревания еды.

На самом деле применение колосниковой решётки в газогенераторном агрегате излишне, поскольку интенсивное горение дров предполагается лишь в первые минуты после розжига. К тому же непонятно её предназначение, учитывая, что она находится ниже уровня поддувала. Есть сомнения и в эффективности площадки для установки кастрюли или чайника. При выходе на рабочий режим температура булерьяна редко достигает даже 75 °С, поэтому для разогрева пищи потребуется немало времени.

Печь Бутакова представляет собой модернизированный булерьян

Несмотря на то что отопительный прибор изначально разрабатывался как печь с воздушным теплообменником, некоторые умельцы закольцовывают конвекционные каналы, подключив их к водяной системе отопления. Получившийся аквабуллер, конечно же, имеет право на существование, однако целесообразность такого решения сомнительна. Во-первых, теплоёмкость воздушной среды в 800 раз меньше, чем у воды, поэтому печь, рассчитанная на конвекцию, в условиях жидкостного теплообмена будет работать с пониженным КПД. Во-вторых, даже если бренеран взять в качестве агрегата длительного горения, то это тоже нерационально, поскольку существуют более подходящие специализированные конструкции твердотопливных котлов, использующих пиролиз. Несмотря на это аквабуллеры нашли своё место в линейке агрегатов, представляющих собой модернизированный булерьян.

Водяная рубашка превращает конвекционную печь в водогреющий котёл, который называют аквабуллером

Несмотря на то что изначально калориферная печь разрабатывалась для бытового использования, в настоящее время булерьян широко используется во всех сферах хозяйственной деятельности:

  • для отопления дач и загородных домов, в том числе деревянных;
  • в производственных цехах;
  • для обогрева подсобных помещений;
  • в гаражах и мастерских;
  • в банях и саунах;
  • для поддержания необходимой температуры в теплицах;
  • в качестве отопительных агрегатов загородных кафе и ресторанов;
  • для обогрева административных зданий в сельской местности и т. д.

При установке булерьяна обязательно учитывают мощность и габариты отопительного агрегата, поскольку от этого зависит, сможет ли прибор равномерно отапливать всё помещение

Не менее важно правильно выбрать место установки канадской печи, по всем правилам оборудовать дымоход и обеспечить его регулярное обслуживание

Схема установки конвекционного агрегата

Строение печи «Булерьян» и принципы работы

Печь имеет оригинальную конструкцию, в которой все подчинено главной задаче: быстрому нагреву воздуха в помещении, а затем поддержанию температуры.

Корпус печи состоит из имеющих форму параболы труб, между которыми наварены полосы металла. Трубы большей своей частью находятся внутри топки, выступая всего на 1/3 от своего диаметра. Такая система — это высокоэффективный теплообменник, теплоносителем в которой выступает воздух. Как только печь разжигается, в нижние концы труб засасывается воздух, который отбирает большую часть тепловой энергии у разогревшегося металла. Поток этот очень интенсивный. При активном горении за минуту через шесть труб проходит 4-6 кубов воздуха, а температура его на выходе превышает 120оС (до 150оС).

Активное горение — не основной режим работы этой печи. Большую часть времени топливо тлеет. Тогда воздух в трубах уже не обжигающий «всего» 60-70оС, а температура корпуса в районе 50оС (конечно, не сразу после «раскачки»).

В нижние трубы засасывается холодны воздух, а сверху выходит нагретый

Топка внутри разделена на три части: снизу ¼ часть отделяется колосниковой решеткой, сверху тоже ¼ отводится под камеру дожига. Колосниковая решетка — это или стандартные чугунные колосники, или стальная решетка из стали не менее 4 мм толщины.  Верхняя перегородка не доходит до дверцы примерно на четверть ее длины. И это не сплошной лист, а с отверстиями. Через эти отверстия в отгороженную зону дожига поступает воздух из топки для поддержания горения газов. Площадь отверстий — порядка 7% от общей площади перегородки.

В верхней части задней стенки имеется выход для отвода газов. Тут установлена заслонка/шибер, которая имеет меньший диаметр (зазор примерно 10-15% от диаметра дымохода). Дополнительно в заслонке вырезан сектор 90о. Это устройство позволяет регулировать тягу, но имеющиеся зазоры не позволят угарным газам при любом положении шибера пойти в помещение. Этого не случится даже при открытой дверце. Тогда, правда, помещение выстынет полностью, но безопасность превыше всего.

«Булерьян» заводского изготовления с экономайзером

Вот как это работает. Частично остывшие газы проходят в участок утепленной трубы. Тут уже скопилось определенное количество тепловой энергии. Газы снова разогреваются и вспыхивают. Из-за повышения температуры они расширяются, а так как в трубе им деться некуда, закупоривают дымоход. Образуется газовая пробка (это явление известно печникам и владельцам их неудачных творений). Газы выгорают и остывают, пробка рассасывается. Некоторое время печь работает как обычная, пока в экономайзере не накопится требуемое количество тепла. Процесс этот самопроизвольный. Частота и продолжительность зависят от характеристик дров и положения заслонок.

Для регулирования интенсивности сжигания топлива в дверце печки имеется дроссель, который перекрывает поток воздуха. Сама дверца обычно круглая и большого размера, чтобы можно было закладывать крупные поленья — это самые лучший вариант для режима тления.  Но не это самое главное

Важно обеспечить герметичное прилегание дверки: через нее не должны просачиваться продукты горения. В этом также состоит сложность изготовления пиролизных печей своими руками

С конструкцией и принципом работы, вроде, разобрались. Теперь можно приступать к сборке запчастей и комплектующих.

Готовые-покупные

Установка буллера в отапливаемом помещении тоже имеет некоторые особенности. Посмотрите на рис. Слева – вариант не вполне удачный. И не только потому, что нужно долбить бетонные перекрытия, для чего требуется проект с разрешением, конструкции-то несущие.

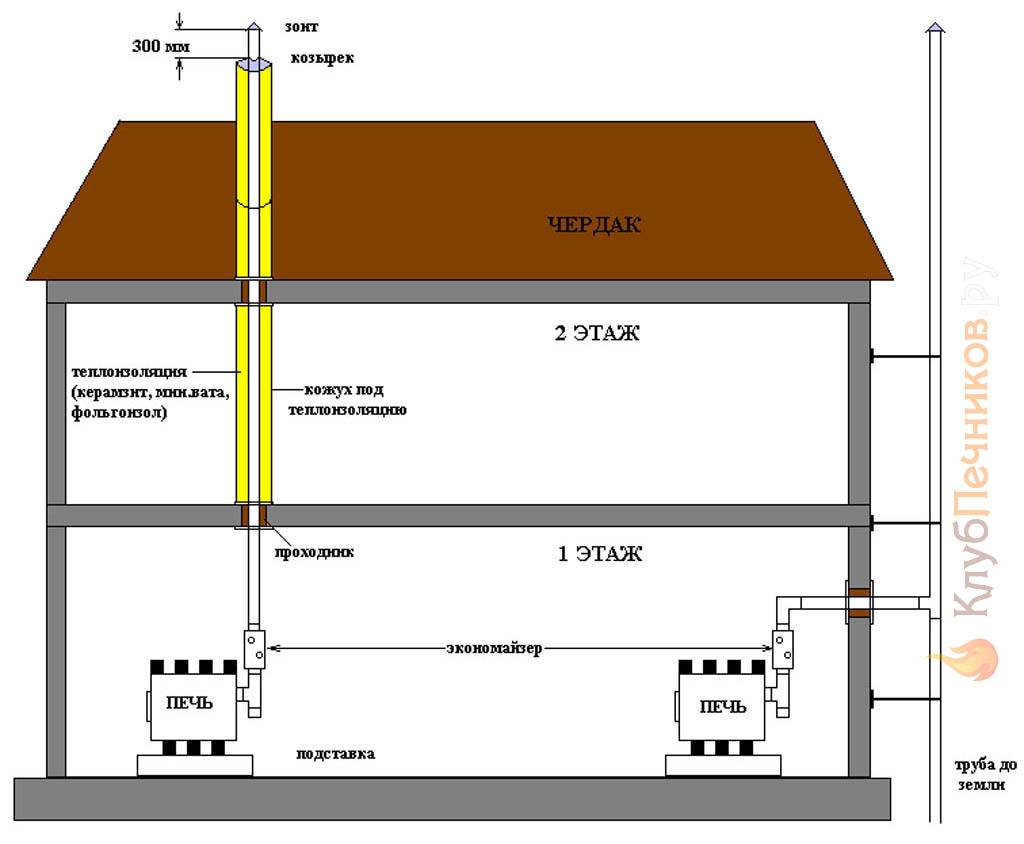

Варианты установки буллера в помещении

Во-первых, для устройства дымохода, проходящего через чердак и крышу, понадобится собрать уйму бумаг, чтобы получить разрешение пожарников. А потом еще и выполнить все противопожарные требования, что обойдется непросто и недешево.

Во-вторых, оседающий из дымовых газов буллера конденсат (шламоконденсат) обладает удивительными физико-химическими свойствами. Им будет посвящен особый раздел, а пока отметим следующее: хотя отдельных санитарных правил для этого вещества и нет, но самому для себя от него лучше держаться подальше. А в данном случае шламоконденсат остается в помещении.

Вариант справа хорош уже тем, что нужно бурить не бетонную, а кирпичную стену. Она, конечно, тоже несущая, но нагружена меньше перекрытия. На проем в ней до 150 мм диаметром контролирующие органы закрывают глаза. А стандартный диаметр дымохода буллера – 100 мм. И получить пожарное разрешение на наружный дымоход куда проще. И шламоконденсат окажется снаружи.

В том и другом случае фундамент под булерьян не нужен, достаточно несгораемой подставки. Прочие общие условия следующие:

  • Расстояние от обычной стены – не менее 1000 мм.
  • Если стена покрыта огнестойкой штукатуркой (например, вермикулитовой) слоем не менее 25 мм, от буллер можно придвинуть к ней на 800 мм.
  • В радиусе 1200 мм от центра дверцы топки – огнестойкий настил, как и для других печей: сталь от 1,5 мм на асбестовой подушке.
  • Выход подставки за контур печи – не менее 300 мм во все стороны.
  • Если буллер сертифицирован пожарной охраной на эксплуатацию без подставки, снабжен штатными несъемными несгораемыми ножками и карманом – улавливателем перед дверцей зольника, можно ставить его без подставки прямо на пол, кроме дощатого деревянного или фанерного. На ламинат или мармолеум можно.

Особенности эксплуатации

Чтобы буллер работал с максимальной эффективностью, топить его следует полностью высушенными дровами — влажность не должна превышать 10%. Сырую древесину можно подсушить прямо на печи.

Топится Булерьян так:

  1. Полностью открыв заслонку поддувала и шибер, в топку загружают хорошо высушенный легковоспламеняющийся материал — мелкий хворост, щепу, можно даже бумагу.
  2. Теперь нужно поджечь закладку и закрыть дверцу. На этой стадии печь работает в режиме горения и интенсивно прогревает остывшее помещение. Опытные пользователи так подбирают объем первой закладки, чтобы она превратилась в угли как раз к моменту установления комфортной температуры. Если дверца не прозрачная, следить за горением следует через поддувало.
  3. После прогорания первой закладки до углей на неё укладывают основное топливо — деревянные поленья, торфобрикеты или пеллеты. Дверцу закрывают, а заслонку поддувала поворачивают в положение, соответствующее желаемой мощности. Шибер нужно полностью закрыть. При этом печь выйдет на основной режим: тление топлива с частичным пиролизом.

Температура в топке при этом составляет 550–650 градусов, поступающий из теплообменников воздух будет нагреваться до 60–70 градусов. Корпус будет иметь температуру 50–55 градусов, а выхлоп — около 120 градусов.

Возможные ошибки

Крайне нерациональными являются попытки эксплуатировать печь Булерьян с повышенной мощностью — из-за низких теплоёмкости и теплопроводности воздуха большая часть образующегося при этом тепла будет уходить в дымоход.

Фирменный буллер нельзя топить углем — это топливо при сгорании даёт температуру в 800–900 градусов, от которой стенки печи быстро прогорают. К такому же результату приведёт постоянная эксплуатация данного агрегата в режиме горения с пламенем, на который он не рассчитан. Правда, иногда пользователи все же идут на это, так как при таком режиме работы конденсат образуется в меньшем объёме и, главное, он является гораздо менее токсичным.

Что касается самодельных буллеров, то здесь все зависит от используемых материалов. Толстые стенки из жаростойкой стали выдержат любой режим работы и любое топливо. Если же печь изготавливалась, как это часто бывает, из металлолома, то есть обычной конструкционной стали, то правила эксплуатации фирменных булеров распространяются и на неё.

Определяемся с размерами печки булерьяны

Размеры печки имеют большое значение. В самой короткой, маленького размера булерьяне (с длиной – 455 мм, шириной – 620 мм, высотой – 555 мм), соответственно и топка маленькая, поэтому дров вмещается не очень много.

Прогорает топливо в таком миниатюрном котле от двух до шести часов. Это зависит от породы древесины, качества дров, толщины нарубки. Соответственно, площадь отапливаемого помещения будет маленькой – это надо учитывать, когда подбирается размер будущей булерьяны.

Конечно же, для помещений площадью свыше двадцати квадратных метров, проектируются печки длительного горения с более крупными габаритами. Средние размеры булерьяны составляют: длина – 835 мм, ширина – 436 мм, высота – 640 мм. Крупная печь имеет следующие параметры: 950 мм на 676 мм при высоте 1505 мм.

Каркас самодельной печи Булерьян

Как топится булерьян

Вначале, когда необходимо быстро прогреть помещение, в топку закладывают сухое и быстро горящее топливо, хоть бумагу или картон. С тех пор, как в продаже появились пеллеты, и канадцы, отправляясь в очередной лесозаготовительный вояж, берут с собой 2-3 мешка; на сезон хватает.

Дроссель и шибер полностью открывают, топливо разжигают, дверцу топки закрывают. Горение при этом пламенное, с «буржуечным» КПД в 20-40% (а не 5-7%, как пишут рекламщики булерьянов для сравнения). Из 4-х трубных батарей при этом валит по 4-6 кубов воздуха в минуту, разогретого до 130-140 градусов, и помещение быстро прогревается.

Разгонную закладку топлива дают такую, чтобы оно прогорело до углей за 3-4 мин до окончания прогрева, тут нужен некоторый опыт. Если в дверцу буллера встроено термостойкое стекло, через него следят за горением. Но можно, только неудобно, делать это, просто подглядывая в поддувало.

Как только догорело до углей, на них кладут крупные чурбаки. Чем крупнее, тем лучше. Можно один, лишь бы в топку влез. Можно заложить торфобрикеты или те же пеллеты, они топливо универсальное. Дроссель поддувала теперь прикрывают до нужного положения, или до упора в передвижной ограничитель шкалы мощности. Шибер закрывают до упора, т.е. на 3/4.

Буллер при этом переходит в режим тления с частичным пиролизом и газификацией. Воздух из батарей выходит с температурой 60-70 градусов, а тело печи остывает до 50-55. Даже свалившись ночью на буллер в костюме Адама, заругаешься, но не обожжешься.

Называть буллер печью пиролизной или газогенераторной, как часто делают, неправильно. Соотношение тепла, передаваемого воздуху непосредственно от тлеющей массы топлива и дожигаемых пиролизных газов, непрерывно меняется в процессе сгорания одной закладки при неизменном положении дросселя и шибера.

Особенности топки

Первая – теплопроводность воздуха мала даже сравнительно с его, тоже малой, теплоемкостью. Поэтому «раскочегаривать» буллер нет смысла: воздух не успеет принять лишнее тепло, и ему не останется ничего иного, как вылететь в трубу.

Оптимальная температура в тлеющей массе буллера – 550-650 градусов. Это обеспечивает довольно высокую долговечность печи, сваренной их обычной конструкционной стали толщиной 4-10 мм, в зависимости от мощности. Но пиролиз при такой температуре идет слабо и не до конца, что приводит к некоторым ненужным и неприятным эффектам. Далее мы поговорим о них подробнее.

Если же поднять температуру в топке до 800 градусов и выше, то не только КПД упадет. И сталь корпуса не только прогорит, но и подвергнется термохимической коррозии из-за наличия в дымовых газах углеводородных радикалов и окислов азота. Избежать их образования можно, подавая воздух раздельно в топку и дожигатель, но это будет уже не буллер, а другая печь. Сложная в эксплуатации и способная оказаться опасной.

Именно поэтому производители булерьянов категорически запрещают топить их углем и коксом. Карбон не горит, если остынет ниже 800-900 градусов. А дать больше воздуха, чтобы не погас – не только КПД упадет, но и дорогая печка из спецстали прогорит до дыр за сезон-два. Претензию не примут, случай не гарантийный.

Особенности конструкции

Собрать печь Булерьян своими руками действительно очень просто. Но только для тех, кто умеет обращаться с инструментом и железом, а также имеет представление об устройстве твердотопливных печек. Особых конструкционных сложностей здесь нет, но нужно помнить, что работа с железом требует особой аккуратности – оно не такое податливое, как дерево. Но в качестве конечного результата у вас должен получить отличный отопительный агрегат, который порадует быстрым прогревом и длительным горением.

Собранная своими руками печь Булерьян представляет собой традиционный твердотопливный агрегат, работающий на дровах по газогенераторной схеме. То есть, дрова здесь горят с выделением продуктов пиролиза, которые отправляются в камеру дожигания и сгорают там со вторичным воздухом. Продукты сгорания отправляются в дымоход, уходя в атмосферу и частично выпадая в виде конденсата – мы расскажем, как избавиться от него всего одним движением руки.

Буржуйка Булерьян состоит у нас из следующих частей:

  • Основная камера сгорания – просторная, вместительная, дрова здесь лежат непосредственно на конвекционных трубах;
  • Камера дожигания – располагается над камерой сгорания, представляет собой перфорированный или цельный лист железа, отделяющий верхнюю четверть всего внутреннего объема;
  • Трубчатый конвектор – набор изогнутых труб, большая часть площади которых непосредственно контактирует с дровами, углями и сгорающими газами;
  • Загрузочная дверца с небольшой глухой заслонкой – через нее в печь Булерьян, изготовленную своими руками, загружаются дровами. Она же позволяет отрегулировать доступ кислорода в камеру сгорания;
  • Дымоход с шиберной заслонкой и камерой для сбора конденсата – обеспечивает удаление продуктов сгорания и собирает сконденсировавшиеся продукты сгорания с их последующим удалением.

Также в конструкции печи присутствуют трубки (инжекторы) для подачи вторичного воздуха – он нужен в камере дожигания для сгорания пиролиза.

Именно простота конвекционной печи Булерьян (ее еще называют печью Бренеран) и дала ей заслуженную популярность.
