Печь булерьян своими руками: пошаговый инструктаж в фотографиях

Принцип работы

Печь представляет собой цельный корпус, состоящий из бочкообразной стальной конструкции. В нее интегрирована двухуровневая топка и комплект труб, последние размещаются по направлению снизу-вверх к печке. Внизу образовывается забор охлажденного воздуха, а вверху в помещение поступает горячий воздух. Такая конструкция лишена главной проблемы, которая заключается в нагнетании воздуха, так как имеется разница температур на выходе и входе.

Отталкиваясь от этих фактов, эта печь представляет собой поистине надежную и эффективную топку. Особым успехом булерьян пользуется в мастерских или гаражах площадью до 40 м2. При высоте потолка в 2,5 м такой агрегат способен прогреть воздух до комфортной температуры всего лишь за 25 минут. Кажется, что больше не нужно приводить доводы в пользу покупки печи булерьян. Эта установка может стать надежным помощником в обогреве как малых, так и крупных помещений.

Булерьян, по сути, объединяет в себе практичность буржуйки и дровяной печи. Как уже упоминалось выше, принцип работы основывается на принудительной конвенции. Внизу печи имеются специальные отверстия, по которым проходит холодный поток из помещения. По мере его продвижения по трубам, он быстро греется, так как контактирует с топкой. Наружу выходит уже прогретый воздух. Одна из особенностей печи заключается в том, что продукт горения дров не сразу выходит наружу. Он поступает в другую камеру, где осуществляется повторное сгорание, но только уже при большей температуре.

Высокая температура конвекционного воздуха позволяет прогревать помещения практически любого объема. Если у вас есть отопительная система с жидким теплоносителем, то печь булерьян можно объединить с ней

Но для этого важно произвести точные расчеты и правильно провести монтаж спаренной отопительной системы

Печное отопление на дровах

Отсутствие газификации во многих населенных пунктах России вынуждает пользоваться альтернативными вариантами обогрева своих домов. Электрическое отопление – это один из самых дорогих вариантов. Если стоит задача отапливать дачный домик 1-2 раза в месяц, то с ним еще можно смириться, так как потребителей подкупает простота подобных отопительных систем. Если же нужно обогревать этот же домик на постоянной основе, то обогрев будет выливаться в огромные суммы – чем больше площадь, тем больше расходы.

Жидкостные котлы не получили особого распространения, так как для них характерны многие недостатки. Во-первых, нужно где-то покупать дизтопливо, причем в больших количествах – так дешевле. Во-вторых, необходимо где-то хранить купленное горючее. А в третьих, по всему обогреваемому жилищу постепенно распространится запах солярки. Хотя у этого варианта есть свои плюсы – жидкостные котлы могут работать в автоматическом режиме и не требуют особого ухода.

Для сохранности дров необходимо соорудить специальный дровник.

Дешевле всего топить дровами – целый грузовик дров стоит достаточно дешево. А в некоторых случаях твердое топливо можно достать совсем бесплатно. Например, можно нарубить дрова в ближайшем лесу или топить печку какими-нибудь древесными отходами. Дровяные отопительные печи для дома позволяют снизить расходы на отопление зданий, не подключенных к газовым магистралям. Но у такого способа обогрева есть свои особенности:

Нужно найти место для складирования дров – на один зимний период может потребоваться несколько кубометров древесины. Причем дрова должны храниться в местах, куда не попадают атмосферные осадки;
Печи на дровах нуждаются в регулярной очистке – необходимо очищать зольники от золы и дымоходы от накапливающейся там сажи;
Дровяная печка не умеет работать в автоматическом режиме – поэтому заботы по регулировке температуры и закладке новых порций дров ложатся на плечи домовладельцев.

Тем не менее, дровяные отопительные печи для дома – это идеальный экономичный вариант для обогрева загородного жилья, если нет газа. Например, если вы купили загородный дом для отдыха, вы сможете не задумываться о дорогостоящем подведении газовой магистрали – достаточно установить здесь твердотопливную печку.

Что касается дачных товариществ, то газ в них бывает редко – он здесь особо и не нужен. Но многие люди, не в силах приобрести жилье в городе, охотна селятся на дачах (особенно если они располагаются вплотную к городской черте). Дровяные печи для дачи станут отличными инструментами для обогрева небольших дачных домиков. Вот преимущества такого подхода:

Дровяные печи прекрасно впишутся в интерьер дачных домиков.

Печки для дачи стоят дешево, что снижает расходы на приобретение оборудования;
Отопительные печи для дачи устанавливаются за считаные часы – сложнее смонтировать дымоход, чем установить печку;
Дровяные печи идеально подходят для обогрева небольших однокомнатных дачных домиков.

Отопительные печи для дачи на дровах могут быть представлены вариантами для обогрева сразу двух помещений. А некоторые из них рассчитаны на подключение водяных систем отопления. Впрочем, речь об этом пойдет дальше.

Отопительные печи для дома, работающие на дровах, порадуют и романтиков, любящих слушать потрескивание дров или смотреть на пламя. Специально для таких людей выпускаются модели каминного типа, оснащенные стеклянными окошками. Такие печки-камины совмещают в себе декоративную функцию, украшая жилище, и функцию обогрева.

Вопрос — ответ

Есть ли ограничения при выборе места установки булерьяна?

Стальной корпус нагревается до высокой температуры, поэтому ставить печь возле газовых баллонов, канистр с бензином и легко воспламеняющихся материалов опасно. Прикоснувшись к разогретой поверхности можно получить ожог, поэтому печь должна стоять там, где она никому не будет мешать. Ее не следует ставить в помещение, где играют дети, и где есть домашние животные.

Самодельная печь выглядит малопривлекательно. Можно ли ее спрятать, прикрыв чем-нибудь корпус и оставив верхнюю часть труб?

Для эффективной работы корпус не следует закрывать – ведь он тоже отдает тепло. Один из вариантов декора, мало влияющего на теплоотдачу – красивые кованые решетки.

Что нужно учитывать при выборе параметров печи?

Нужно будет учесть объем помещения и то, насколько хорошо оно утеплено. Если теплоизоляция слабая, а окна и дверь закрываются неплотно, потребуется больше энергии для достижения комфортной температуры.

Почему на всех фабричных булерьянах установлены круглые трубы? Они лучше прямоугольных?

В данном случае форма не имеет большого значения, но в круглых каналах воздух течет более свободно и равномерно.

Как подключить булерьян к водяной системе отопления, чтобы он грел воду в радиаторах?

Для этого вместо воздуха по трубам нужно пустить воду для отопления. К верхним отверстиям подсоединяется напорный коллектор, поднимающий теплоноситель на верхние этажи, затем вода поступает на нижние этажи и в подвальные помещения. В печь она попадает через обратный коллектор, пройдя все отапливаемые помещения.

Можно ли использовать поверхность печи булерьян для бытовых нужд?

Да. Температура ее корпуса достаточно высока, чтобы ее использовать для приготовления пищи. Существуют специальные модели с конфорками.

Какое топливо подходит для булерьяна?

Чаще всего используются обычные дрова. Печь можно топить углем, торфом, отходами, которые при сгорании не выделяют токсичных веществ и не портят внутренние стенки топки. Печь можно приспособить для отходов автомобильных масел. Для этого к ее корпусу присоединяют пиролизную горелку.

Как сделать дровокол своими руками: ручной механический, пружинный, морковкой, инструкция по изготовлению устройств, каркаса и ножей
Шлифовальный станок по дереву: как изготовить своими руками дисковый, ленточный или барабанный, рекомендации по подбору материала, обзор заводских моделей, советы по уходу и обслуживанию
Как сделать самодельный вибростол своими руками: устройство и принцип работы, список материалов и инструментов, этапы изготовления, вариант для расформовки и с ручным приводом, обзор 6 лучших готовых моделей, их плюсы и минусы
Как изготовить пилораму из бензопилы своими руками: виды, необходимые материалы, описание процесса, другие варианты

Сборка печи булерьян своими руками: схемы и чертежи

Для сборки печи потребуются такие инструменты и материалы:

Стальные трубы наружным диаметром от 50 до 60 мм.
Листовая сталь толщиной от 4 до 6 мм.
Трубогибочный станок.
Сварочный аппарат.
Болгарка.
Другие инструменты (молотки, трубные ключи и т.п.).

Чертежи и схемы для изготовления печи булерьян своими руками представлены ниже:

Пошаговое руководство по изготовлению печи булерьян:

Изготовить гнутые отрезки трубы. Для этого берётся труба, нарезается на одинаковые отрезки (примерно по 1,2 м). Затем с помощью трубогибочного станка эти отрезки сгибаются в дуги радиусом 225 мм. В готовой конструкции они будут расположены вплотную друг к другу в шахматном порядке.
Монтаж каркаса. Получившиеся отрезки труб свариваются так, чтобы получилась симметричная конструкция. Из листового железа делается поддон печи, который приваривается к трубам. Затем пространство между трубами закрывается полосами стали соответствующей ширины.
Делаем дымоход с отводом для конденсата. Для этого две трубы свариваются между собой так, чтобы получилась Т-образная конструкция. Затем в одну из боковых труб вваривают дно (это будет нижняя часть конструкции, куда будет стекать конденсат), а вторая остаётся как есть, она будет служить дымоходом. Внизу устанавливают кран для слива сконденсировавшейся воды. В остальное время кран должен быть закрыт. Выход из печи желательно оборудовать поворачивающейся заслонкой, закрывающей ~3/4 просвета дымохода. Это даст возможность регулировать мощность печи, но не позволит полностью перекрыть дымоход.
Монтаж передней и задней стенки, дверцы и поддувала. Передняя дверца должна иметь отверстие для загрузки горючего, а задняя — для дымохода. Сама дверца печи должна быть оснащена теплоотражающим экраном. Это лист железа изнутри, который соединяется с дверкой металлическими подставками. Дверка имеет отверстие, куда вваривается поддувало — отрезок трубы с заслонкой. Для увеличения герметичности по диаметру дверцы в переднюю стенку вваривают металлический круг. Держится такая дверца на петлях.
К выходному отверстию печи монтируется дымоход.
Из остатков материалов монтируются ножки. Печь должна стоять на высоте не менее 30 см, чтобы воздух мог нормально проходить через конвекционные трубы. Иначе КПД печи будет снижаться.

Важно: при изготовлении деталей печи булерьян используйте картонные лекала, чтобы не ошибиться с размерами.

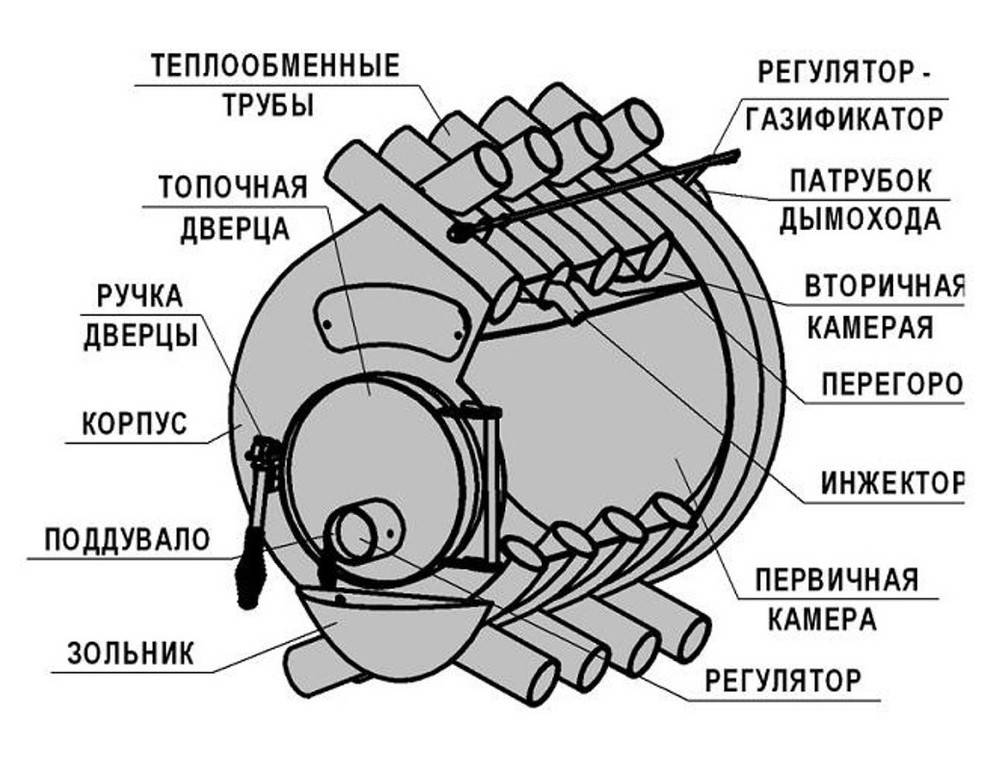

Схема устройства классического «Булерьяна»

Чтобы успешно сделать такую печь самостоятельно, следует перво-наперво изучить ее устройство. Это цельнометаллическая конструкция, состоящая из топки и ряда прилегающих к ней согнутых металлических трубок. Впереди оборудуется дверца, через которую загружается топливо, а также устройство регулировки мощности, с помощью которого можно изменять режимы горения. В топке оборудуется камера вторичного сгорания и выводится патрубок под дымоход.

На этой схеме детально представлено устройство печи Булерьян. Основная отличительная особенность конструкции — ряд изогнутых полых трубок, которые связаны с двухкамерной топкой

Чтобы повысить эффективность использования печи Булерьян, рекомендуется выполнить тщательную теплоизоляцию дымохода, например, слоем минеральной ваты толщиной не менее 3 мм.

Разумеется, понадобится поддувало, через которое в топку будет поступать воздух, необходимый для сгорания топлива. Можно устроить небольшой зольник, хотя в процессе медленного горения отходов почти не образуется. Двойная задняя стенка позволяет сделать работу устройства еще эффективнее. В некоторых моделях для этого используется двухслойный корпус.

Как я модернизировал булерьян

Как я модернизировал булерьян Особенности устройства рассматриваемой печки таковы, что она изначально может качественно и равномерно распространять кислород внутри себя. Трубки снизу втягивают холодный кислород, а из установленных вверху выводится подогретый воздух. При желании вы можете обеспечить принудительную циркуляцию кислорода.

Взял трубки подходящего диаметра и сварил из них переходники на отверстия трубы печки, расположенные снизу. С одного края переходник я заглушил.

Вторую сторону соединил с вентилятором.

Решил использовать «улиточные» модели вентиляторов. Для обеспечения их работы в моем случае хватило 90-ваттного двигателя на 2800 оборотов за минуту.

Результаты отличные – после модифицирования булерьян стал работать еще эффективнее.

Также думаю над тем, чтобы подсоединить к верхним выходам гофру и развести по разным направлениям – получится полноценная отопительная система.

Можете додумывать инструкцию на свой лад. Я с удовольствием почитаю ваши предложения и может даже применю что-нибудь на практике.

Моя же инструкция поможет вам собственноручно собрать надежную, эффективную, долговечную и производительную печку.

Чертежи

Руководство

Булерьян

Удачной работы!

Основные характеристики

Конструкция занимает мало места и не требует много отопительного сырья. С каждым годом она набирает все большую популярность, поскольку:

Имеет компактный размер и небольшой вес.
Быстро нагревает помещение. Комната площадью 30 кв. м нагревается печкой всего за полчаса.
Обладает низкой энергетической затратностью. Дрова в ней сжигаются постепенно, поэтому вам не нужно их постоянно подбрасывать. Одной полноценной закладки хватает на 10 часов работы печи.

Несмотря на всю продуманность печки, у нее есть несколько недостатков:

Наличие копоти. Поскольку некоторые продукты сгорания попадают в дымоход, он должен быть не меньше трех метров.
При использовании печи может возникать легкий неприятный аромат.
Постоянная регулировка. Чтобы в комнате сохранить тепло и обеспечить дровам медленное тление, заслонку нужно постоянно регулировать.
Сгорание пыли. Когда печь работает, металл накаляется и на нем сгорает осевшая пыль. В итоге, это придает воздуху затхлости и провоцирует развитие неприятного запаха.

Но специалисты утверждают, что достоинства печки более существенны, чем ее недостатки.

Чтобы получить от нее максимальный эффект, нужно купить модель, соответствующую размерам вашего дома

Также важно вывести наружу дымоход и сделать специальную подставку. Чтобы сэкономить денежные затраты, ее можно сделать своими руками

Булерьян

Подручные материалы в помощь

Если вам не получается сделать печь булерьян по вышеописанной схеме, то можно воспользоваться подручными материалами, которые найдутся практически в любом частном доме. Так, вам потребуется:

Емкость. Подойдет бочка размера 150×70×70 см

Обратите внимание на стенки бочки, чем толще тем лучше.
Также потребуется труба дюймовая, длиной 2 м.
Отрезок трубы в 12-15 см, Ø70 мм.
Уголок 25 мм, длиной 1 м.
Металлические листы, толщиной в 2 мм.

Итак, начинать сборку следует с того, чтобы поставить цилиндр на ножки. Далее, режете уголок на 4 одинаковые части по 250 мм. Их привариваете к основанию цилиндра. Ножки для будущей печки готовы. Что касается принципа изготовления, то он практически ничем не отличается от обычной печи булерьян. Но все же, существуют некоторые отличия, которые сводятся к следующему:

На верх корпуса необходимо приварить две металлические пластины, которые будут направлены углом вниз. Если общая длина корпуса ровняется 1500 мм, то пластина будет иметь длину 1000 мм.
Далее, сгибаете трубы под углом 45°. Их монтаж выполняется в верхнюю часть печи.
Что касается наружной части корпуса, то к нему следует приварить куски металла в шахматном порядке. Их выставляете по отношению к земле вертикально.
Всю получившуюся конструкцию необходимо обварить листом металла. Таким образом, вся она будет заключена в короб. Останется доступным только окошко для топки.
В задней нижней части прорезаете отверстия размером 10×10 см, а в передней верхней части 20×20 см. По соотношению друг к другу они должны быть по диагонали.

Такая конструкция имеет ряд недостатков, даже притом, что КПД составляет более 75%. В чем они выражаются? Например, для изготовления печи своими силами потребуется большие трудозатраты. Также размер печи будет значительно превышать заводские стандарты, а большое количество используемого металла утяжеляет всю конструкцию. Отталкиваясь от этого, возникает вопрос, есть ли смысл делать ее самостоятельно?

Практическое использование физических и химических законов

Создать отопительный прибор будет проще, если понимать принципы его работы. Можно обойтись копированием, но результат окажется под вопросом. Внешне Булерьян напоминает металлическую бочку, положенную на бок и обвитую трубами.

Эффективность печи Бурельян обеспечила ей популярность в странах с суровым климатом

Дизайн, если честно не очень, но эффективность обеспечила котлу популярность во многих странах с суровым климатом (Канада, Россия, Аляска, северная Европа). В основе работы прибора лежит принцип конвекции и дозированной подачи воздуха в камеру сгорания.

Холодный воздух тяжелее теплого и прижимается к полу. Туда же выходят нижние концы труб, обвивающих топку Булерьяна. При нагревани камеры сгорания холодный воздух поступает в трубы и прогревшись, через верхние концы попадает в комнату. В результате циркуляции воздуха печка быстро нагревает помещение. Каждый котел рассчитан на определенный объем комнаты. Мощный прибор превратит помещение в баню, слабый будет его нагревать слишком долго и быстро выйдет из строя.

Вторая сильная сторона котла – длительное горение. Скоростной нагрев это хорошо, но если постоянно сидеть около печи, подкидывая дрова, то отличия от буржуйки будут не существенны. Котел долго сохраняет в помещении тепло благодаря еще одному закону природы.

В безвоздушном пространстве огонь не горит. Поэтому в камеру сгорания он поступает через заслонку (жиклеры, каналы) в количестве необходимом для того, чтобы дрова тлели, а не горели. Таким образом, в трубах прибора поддерживается постоянная температура, передающаяся проходящему через них воздуху. Кстати, их правильное название «конвекционные трубы».

В зависимости от древесины, дрова в камере могут тлеть до 10 часов. Все это время в помещение будет тепло. Благодаря постоянным конвекционным потокам помещение нагревается в течение 15 минут. Коэффициент полезного действия прибора оценивается в 70%. Для сравнения КПД средней кирпичной печи менее 50%.

Булерьян своими руками / Мастерская / Uceleu.Ru

К основным достоинствам печей булерьян можно отнести высокий КПД работы (70-85%) и компактные размеры. Для сравнения: КПД буржуйки составляет всего 7-10%. Конструкцию, печь булерьян имеет не слишком сложную. А поэтому собрать ее своими руками не особенно сложно.

Покупаем материалы для изготовления печи

Для сборки печи понадобятся трубогиб и сварочный аппарат. Также нужна будет болгарка. Материалы, необходимые для изготовления печи, представлены в таблице на фото.

Размеры булерьяна, а соответственно и элементов могут быть и другими. К примеру, такими как здесь:

Подготовительные мероприятия

Под будящую печь необходимо устроить надежную жаропрочную подставку. Это может быть, к примеру, кирпичная площадка или стальной лист. Такая прокладка нужна для предотвращения возгорания пола.

Изготовление скелета

Итак, давайте посмотрим, как сделать печь булерьян. В первую очередь собирается скелет. В нем собственно и будет, нагреваясь, циркулировать воздух. Для этого труба 57мм разрезается на 8 отрезков длиной по 120. Затем каждый элемент сгибается в 80гр. Готовые отрезки свариваются в шахматном порядке так, чтобы их края (по 12см) выходили наружу.

Совет: Сборку скелета удобнее выполнять в каркасе-держателе из уголка.

На следующем этапе в два крайних передних ребра вставляются патрубки для сообщения с топкой. Для этого в них делаются надрезы (с внутренней стороны), в которые вставляются тонкие трубки. Отверстия для обеспечения герметичности завариваются по краям.

Корпус и лабиринт дожига

Далее порядок действий такой: 1 Между ребрами скелета привариваются полосы стали. 2 Изготавливаются две пластины лабиринта и привариваются к ребрам изнутри. 3 По лекалу вырезаются передняя и задняя стенки корпуса. 4 В первой делается отверстие под дверку. 5 В задней прорезается отверстие под патрубок. 6 Приваривается патрубок.

Изготовление дверки

Это самая сложная деталь булерьяна. Изготавливается дверка так: 7 От трубы 350мм отрезается два куска шириной в 4см. Один из них разрезается и немного разворачивается для получения кольца большего диаметра. 8 Вырезается диск и приваривается внутрь кольца. 9 В этом диске прорезается отверстие, к которому крепится патрубок длиной в 15см. 10 В последнем просверливаются два небольших отверстия. В них вставляется стержень (его конец загибается под углом в 90гр). На этот прут внутри патрубка приваривается сплошной диск. В результате получится задвижка-шибер. При повороте прута-ручки она будет открываться и закрываться. 11 Затем из листовой стали вырезается полоска шириной в 4см, сгибается кольцом и приваривается к диску дверки. 12 Между этим кольцом и первым (разрезанным) вставляется уп -лотнитель. 13 Второй неразрезанный отрезок трубы 350 закрепляется сваркой к отверстию в лицевой стенке булерьяна.

Важно: Кольца должны максимально плотно входить друг в друга. Чем герметичнее дверь, тем эффективнее работает печь булерьян

Готовая дверка навешивается на переднюю стенку через петли из трубки и стержня.

Сборка дымохода

Эта деталь булерьяна имеет Т-образную форму. Для изготовления дымохода в вертикальной трубе посередине прорезается отверстие и приваривается патрубок того же диаметра. В него устанавливается вторая шиберная задвижка. В этом случае ¼ внутреннего круга вырезается болгаркой. Это необходимо для того чтобы при закрытии задвижки дым все равно уходил в трубу. Таким образом можно дополнительно регулировать тягу. Для фиксации задвижек на двери и в дымоходе в правильном положении используются пружины.

Замок эксцентрик, обеспечивающий плотное прилегание дверки к передней стенке печи булерьян, скорее всего, придется заказывать у специалиста в мастерской. Сделать его своими руками проблематично, так как для этого необходим токарный станок. На заключительном этапе снизу крепятся ножки.
