Водопроводные шаровые краны: виды, классификация, устройство и принцип работы

Конструктивное устройство

Любой шаровый кран состоит из следующих элементов:

Корпус. Обычно выполнен из латуни, реже нержавейки (бронзы), в бытовых коммуникациях встречаются и полимерные разновидности невысокой стоимости из полипропилена ПП. Корпус может быть разборным или цельнометаллическим с наружной или внутренней резьбой на концах стыковочных патрубков. В коммунальной и промышленной сферах шаровые краны могут быть выполнены из других материалов (сталь, чугун) и иметь патрубки для фланцевого или сварного соединения с трубопроводами.

Затворный шар. Обычно элемент выполняют из коррозионностойких металлов — латуни, нержавейки, для соединения с поворотным штоком в каждом шаре имеется выступ с углублением или прорезь. Чтобы уменьшить трение и соответственно продлить срок службы седельных колец, латунный шар полируют и покрывают скользящими материалами – агдезионной медью и далее микропористым износостойким хромом.

Ручка. Ее обычно делают из стали, алюминия (силумина) с коррозионностойким защитным полимерным покрытием, или пластика. По форме ручки бывают двух видов: типа бабочки или консоли, представляющей собой рычаг. Некоторые производители для предотвращения самопроизвольного открытия или закрытия крана оборудуют консольную ручку передвижной защелкой, которая фиксирует ее в стационарном положении.

Рис. 4 Материалы изготовления на примере модели Bugatti

Седельные уплотнители. Сферический затвор изолирован от контакта с корпусом и вращается в подвешенном состоянии с опорой на две плоские кольцевые шайбы, выполненные из долговечного уплотнительного материала. Для колец бытовых шаровых кранов используют широкий ряд герметизирующих полимерных материалов, наиболее популярны следующие виды:

Тефлон PTFE. Термостойкий фторопласт (политетрафторэтилен, Polytetrafluoroethylene) белого цвета, мыльный на ощупь, был разработан в 1938 году, широко используется в качестве уплотнителей в разнообразной трубопроводной арматуре. Тефлон по химической стойкости превосходит все известные синтетические материалы, обладает очень низкой адгезией (липучестью), экологически безвреден, для снижения текучести армируется углеволокном. Тефлон способен оставаться пластичным и гибким в диапазоне температур −70 до +270 °C.

  • EPDM. Синтетический эластомер этилен-пропилен-диен-каучука (Ethylene Propylene Diene Monomer rubber) устойчив к агрессивным химическим веществам и маслам, работает без снижения физических качеств в температурном диапазоне от -50 до +150 °С.
  • NBR — акрил-нитрил-бутадиен-каучуковый эластомер, отличительной особенностью которого является высокая стойкость к истиранию, используется при рабочих температурах от -20 до +90 °С. В отличие от многих синтетических материалов, устойчив не только к агрессивным химическим реагентам, но и всем видам углеводородов: нефти, газу, метану, бутану, а также животным, растительным, минеральным жирам и маслам. NBR обладает высокой газопроницаемостью, в затворах седел нередко используют его модифицированный аналог H-NBR — гидрированный акрил-нитрил-бутадиен-каучук.
  • Viton — торговый бренд от фирмы Du Pont синтетических фторированных каучуков (СФК — их русскоязычная аббревиатура), полученных методом сополяризации мономеров, содержащих фтор. В результате проведенной операции материал превосходит все виды известных эластомеров по химической устойчивости — может работать в среде минеральных кислот, углеводородов (бензин, смазки, масла), различных растворителей (кроме ацетона, этилацетата, диэтилового эфира). Viton или FPM (Fluorinated propylene monomer) и FKM (Fluorocarbon) изностостоек и не подвержен горению, работает без потери физических свойств в диапазоне температур от -40 до +200 °С. Благодаря перечисленным свойствам Viton используют при работе в среде агрессивных высокотемпературных химических веществ в условиях, где не выдерживают натуральные или углеводородные каучуки. По утверждениям некоторых источников, материал не предназначен для эксплуатации в трубопроводах подачи питьевой воды.

Шток с уплотнительными кольцами. Является деталью, передающей вращение от ручки крана к затворному шару. Обычно ручку подсоединяют к верхнему концу штока двумя способами: сажают ее на прямоугольный профиль и фиксируют сверху торцевым винтом, или прикручивают самоконтрящейся гайкой на наружную резьбу шпинделя.

Уплотнительные кольца обычно изготавливают из фторопласта, NBR или Витона, нередко используют сочетания данных материалов.

Рис. 5 Кран шаровый 1/2″ — виды корпусов и соединительных патрубков

Конструктивное устройство

Краны, применяемые в разных сферах, имеют некоторые отличительные особенности, но любой из них включает в себя следующие основные узлы:

Корпус. Служит для удержания в нем запорной сферы и стыковки с трубами, выполняется из различного типа металлов, основные из которых — сталь, чугун, нержавейка, латунь, или полимерных материалов — полиэтилена низкого давления (ПНД), полипропилена (ПП), поливинилхлорида (ПВХ).

Входной и выходной патрубки крана для врезки в трубопроводную магистраль оснащают резьбой, фланцами или имеют гладкую цилиндрическую поверхность для приваривания к металлическим трубопроводам, впаивания в полимерные трубы. Многие разновидности современных кранов имеют на корпусе специальные фитинги для компрессионного подсоединения или запрессовки в полимерный трубопровод из сшитого РЕХ или полиэтилена низкого давления ПНД, металлопластика PEX-AL-PEX.

Латунные модели кранов, устанавливаемые на оборудование и трубы в зоне обзора жилых помещений, нередко делают с хромированным покрытием, повышающим внешний эстетичный вид изделий.

Рис. 4 Разновидности шаровых затворов: с прорезью и цапфами

Запорная сфера. Затворный шар выполняют из металла, его материалом в основном служит латунь, реже нержавеющая сталь и медь. Для получения гладкой поверхности сферу обрабатывают полированием и покрывают плотным слоем хрома.

Стандартный шар имеет цилиндрический проходной канал, в верхней точке для его удержания и проворачивания находится прорезь и в некоторых конструкциях присутствует нижний выступ (цанга). В прорезанную канавку входит шток, который отвечает за поворот сферы, выступающая цанга размещается во впадине нижней части корпуса и фиксирует шар в неподвижном положении, облегчая его проворачивание.

Приводной механизм.Шар вращают при помощи штока (шпинделя), который входит в верхнюю часть прорези его корпуса. Рядовому обывателю известны шаровые краны, в которых шток перемещают при помощи ручки. В промышленной отрасли и коммунальном хозяйстве для приведения штока в действие используют различные типы приводов, чаще всего ставят электрический, также известны гидравлические и пневматические приводные механизмы.

Недостатки шаровых вентилей

  1. Из-за специфики конструкции шаровая запорная арматура имеет существенные ограничения в монтаже и применении – подобные механизмы эффективно и безопасно могут функционировать в рабочей среде с температурой не выше 200˚С;
  2. Вентили с консольной закрывающей рукояткой имеют так называемую «мертвую зону» при повороте, что не всегда удобно при установке оборудования в ограниченном пространстве. Избежать этого неудобства поможет использование устройства с ручкой типа «баттерфляй»;
  3. Вода в трубопроводе холодного или горячего водоснабжения не может быть идеально чистой, и содержит всевозможные примеси. Чаще всего это минеральные соли, ржавчина и окалин от сварки. Этот мусор и отложения начинают накапливаться в камере механизма, если вентилем долго не пользовались. В результате при попытке открыть или закрыть устройство ручка может сломаться, так как налет внутри крана не даст шару провернуться вокруг своей оси. Предотвратить эту неприятность просто – раз в 2-3 месяца проворачивайте ручку, чтобы она не зашлаковалась;
  4. Самое распространенное явление после некоторого времени эксплуатации – вода протекает даже при закрытом механизме. Это значит, что поверхность шара покрылась солями или в камеру попала ржавчина. В этом случае устройство разбирают, чистят, меняют прокладки и сальники;
  5. Гарантии производителя не всегда являются залогом качества, но само изделие в магазине не проверишь в рабочих условиях. Скорое появление течи в новой арматуре часто появляется из-за плохого качества материала сальника. Замена сальника решает проблему, но лучше шаровые механизмы эксплуатировать при плюсовых температурах, не допуская их переохлаждения, чтобы сальник не деформировался от перепадов температуры. Кроме того, при замерзании корпуса его может просто разорвать.

Характеристики

ГОСТами 19681-94 и 25809-96 стандартизирована классификация водопроводной арматуры в соответствии с техническими характеристиками изделий:

  • по пропускной способности на: Стандартные, пропускающие 70-80% носителя;
  • Полнопроходные, пропускающие 90-100% носителя;
  • Неполнопроходные, пропускающие 40-50% носителя.

по допустимому давлению рабочего контура и классу герметичности:

  • 1 класс – до 1 МПа;

2 класс — до 0,63 МПа.

  • по уровню шума: 1 группа – 20 децибел и менее;
  • 2 группа – 30-20 децибел;
  • 3 группа – более 30 децибел.

по температурному режиму на предназначенные для холодной и горячей воды (до 75⁰C).

Характеристики изделий наносятся на упаковку в виде маркировки и указываются в сопроводительной технической документации.

Ремонт от «А» до «Я»

При поломке сантехнического шарового крана или заклинивании шарика в нем можно самостоятельно устранить дефект. Требуется уточнение того, что шаровые краны для воды с цельным корпусом не ремонтируются. В начале работы нужно перекрыть воду и слить то, что осталось.

Бывают разные поломки. Среди них:

  • «Протекает кран».
  • «Не поворачивается вентиль».
  • «Образовалось протекание в месте соединения штока и корпуса».
  • «Снизился водный напор».

Протекание возникает при утрате герметичности в результате долгого использования или повреждений шара и уплотнителей. В этом случае поможет докручивание соединения конструкции ключом. При повреждении деталей требуется их замена.

Протечка может образоваться в результате засорения. Тогда кран разбирается, чистится, и устанавливается сетка на трубы для предотвращения очередного засора.

Если треснул корпус, что также может быть причиной протечки, необходимо его заменить. Для временного использования при устранении течи может пригодиться «холодная сварка».

  • Если вентиль перестал поворачиваться, значит механизм поворота сломался. Механизм нужно полностью разобрать, снять ручку затвора, открутить все детали. Их необходимо заменить на новые.
  • Если протекание обнаружилось между штоком и корпусом, необходимо поменять шайбы и уплотнительные элементы. Там ничего не сломано, а просто изношено.
  • В случае снижения напора надо почистить очистительную сетку. Но перед разбором крана-опросить соседей, чтобы исключить общее снижение напора.

При любом виде ремонта необходимо подготовить ремонтный комплект. Обычно его стандартное содержание включает в себя:

  • Плоскогубцы.
  • Разводной ключ.
  • Молоток.
  • Ключ торцевой шестигранником.
  • Необходимые запасные части (если известна причина неисправности).
  • Материал для протирания и удаления загрязнений.
  • Средство для удаления ржавчины в жидком виде.
  • Смазку для сантехнических целей из силикона.
  • Нужный размер отвертки.
  • Инструкцию по демонтажу.

На что обратить внимание при приобретении и установке шарового крана

При подборе запорной арматуры рекомендуется предварительно составить четкое представление о таких параметрах, связанных с ее последующей эксплуатацией:

  • сечении труб в трубопроводной системе;
  • возможности возникновения гидравлических ударов, которые будут воздействовать на шаровый кран;
  • типе и агрессивности рабочей среды, с которой придется контактировать затворной пробке (шару);
  • качестве корпуса крана, которое обеспечит беспроблемность работы.

Краны отечественных производителей маркируются согласно ГОСТам

Отечественные производители (как и прочие, работающие на постсоветском пространстве) маркируют запорную арматуру согласно ГОСТам. Продукция зарубежных компаний снабжена стандартным метрическим обозначением, соответствующего условному диаметру трубы.

Металлические изделия заметно тяжелее пластиковых, разницу несложно определить, просто подержав устройство в руке. Блестящее затворное устройство – признак качества, блеск обретается вследствие дорогостоящего опыления латуни никелем или хромом.

Самостоятельно шаровый кран устанавливается при помощи следующих способов:

  1. Фланцевого. При фланцевой установке плоские кольца с отверстиями для болтов накладываются по обе стороны крана на болты. Затягиванием болтов достигается стыковка и последующая фиксация.
  2. Резьбового. Запорное устройство устанавливается по нанесенной резьбе.
  3. Сварного. Запорная арматура приваривается к определенному участку трубопровода. Надежность соединения несомненна, но осложняется проведение ремонта или демонтажа.

К чему приводят ошибки при выборе

Неправильный выбор модели шарового крана чреват серьезными последствиями.

Так, если в систему холодного водоснабжения установить стальное изделие, оно может быстро (за 3-6 месяцев) прийти в негодность. Причина – повышенное содержание кислорода в жидкости, способствующее интенсивному образованию ржавчины. Для таких сетей лучше предпочесть изделия с покрытым резиной клином.

Рекомендуем ознакомиться: Фитинги для соединения гофротруб из нержавейки

Если, напротив, в системе работает носитель с высокими температурами (150°С и выше), ошибкой будет эксплуатация изделий с фторопластовым уплотнителем. Для сохранения герметичности здесь лучше подойдут краны с уплотнением типа металл по металлу.

В трубопроводных сетях, по которым циркулирует техническая вода, содержащая твердые фракции, устанавливать бытовые шаровые краны не рекомендуется. Примеси быстро выведут из строя уплотнительные кольца, и устройство перестанет правильно функционировать.

Как выбрать качественный кран

Перед покупкой смесителя необходимо выписать технические параметры трубопровода, на который он будет устанавливаться: максимальное рабочее давление и диаметр труб в месте установки

И главное, на что нужно обращать внимание при выборе арматуры – эти два параметра. Потому что если они не будут совпадать у труб и смесителя, установить устройство не удастся

Кроме этого, есть и другие рекомендации по выбору качественного крана вообще и шарового латунного в частности:

Перед покупкой необходимо осмотреть и ощупать смеситель: шероховатости, царапины на хромированном покрытии, неровности краев излива и узлов соединения говорят о низком качестве используемых материалов, производственном браке
Такой кран имеет низкую прочность, будет пропускать воду и быстро придет в негодность.
Выбирая изделие, важно обращать внимание на наличие технической документации и указание фирмы-производителя. Известные фирмы перед выпуском продукции в продажу, проводят оценку качества, поэтому брак хоть и вероятен, но встречается редко
В документации обычно указываются использованные материалы и способ изготовления

Для бытового использования подходят латунные краны, предпочтительно – изготовленные методом ковки или горячей штамповки.

  • Дешевые краны, продаваемые под видом латунных, нередко оказываются изготовленными из цинка и алюминия. Достаточно сравнить несколько кранов, взвесив их в руке – самый легкий либо выполнен некачественно и имеет воздушные полости или тонкие стенки, либо сделан из цинково-алюминиевого сплава. Однако сравнивать нужно только корпус крана без вентилей, которые сами по себе могут иметь большой вес.
  • Кран из латуни обычно покрыт защитным слоем хрома, поэтому имеет стальной оттенок. Чтобы удостовериться, что корпус действительно латунный, следует посмотреть на неокрашенные участки, обычно это соединительные патрубки – они должны иметь золотисто-желтый цвет.
  • Форма носика-водоизлива выбирается в соответствии с функционалом смесителя: для умывальника в ванной комнате подойдет кран с цельным корпусом и небольшим изливом, для ванны – с краном и душевым шлангом и переключателем, для кухонной раковины – поворачивающийся в горизонтальной плоскости кран или кран-кронштейн.

Как выбрать кран

Чтобы не ошибиться с выбором крана, следует учитывать ряд важных моментов:

  • Предназначение устройства. В соответствии с ГОСТ изделия для газопроводов идентифицируются по черной или желтой окраске рукоятки, для сетей холодного водоснабжения – по голубой. Красным цветом маркируются шаровые краны, предназначенные для сетей горячего водоснабжения.
  • Способ монтажа детали. На магистралях, предназначенных для транспортировки кислотных, щелочных сред, либо жидкостей с высокими температурами, предпочтение отдается устройствам под приварку.

Помимо номинального прохода, на маркировке изделия присутствует информация о значениях номинального (PN) и рабочего давления, предельной допустимой температуры эксплуатации, дате выпуска детали.

При покупке устройство следует внимательно осмотреть на наличие брака – зазубрин, сколов, вмятин. Также стоит проконтролировать комплектацию, куда обязательно включаются:

  • Корпус.
  • Стальной или латунный шар.
  • Уплотнительная шайба.
  • Ручка управления.
  • Регулировочная гайка.
  • Шток уплотнения.

Также, стоит быть внимательным, чтобы вместо дорогого и долговечного латунного изделия не приобрести за те же деньги низкокачественную подделку из силумина, которая прослужит, в лучшем случае, 2-3 года. Распознать попытку обмана можно по весу – настоящая латунь очень тяжелая.

Для подключения душевых кабин, стиральных и посудомоечных машин, внутренней разводки системы водоснабжения подойдут разборные краны с резьбовым креплением. Вообще, при выборе между цельносварными и разборными деталями лучше отдать предпочтение последним, поскольку они легко поддаются ремонту, просты в эксплуатации, компактны, а также характеризуются хорошим уровнем герметичности.

Что касается стоимости, это не тот вопрос, где следует любым способом пытаться сэкономить. Дешевый кран плохого качества не только прослужит на порядок меньший срок, но и имеет все шансы стать причиной серьезных неприятностей – от затопления соседей снизу до опасной для жизни утечки газа.

Самыми дешевыми ожидаемо считаются изделия умельцев из Поднебесной, наиболее дорогими – итальянские устройства. Российские краны относятся к средней ценовой категории, предлагая разумный компромисс между экономией и качеством.

Виды и конструкции

В зависимости от конструкции механизма закрывания данная угловая арматура бывает:

Шаровой — обладающая запором в виде шара со сквозным отверстием. Если шар в полости корпуса разворачивается отверстием перпендикулярно оси потока, то течение среды прекращается. Герметичность изделия в закрытом состоянии обеспечивается за счёт эластичных колец, зафиксированных на сёдлах и хорошо прилегающих к шару. Могут иметь внутреннюю или наружную резьбу. Схему устройства шарового крана BUGATTI итальянского производства можно посмотреть на фото 1.

Одной из разновидностей шаровой угловой арматуры является кран-американка. Они объединяют в себе стандартное изделие с шаровым затвором и быстроразьёмный тип стыковки, представляющий собой конструкцию из двух штуцеров, разделённых одной прокладкой. Для фиксации соединения в них используется шестигранная накидная гайка из латуни.

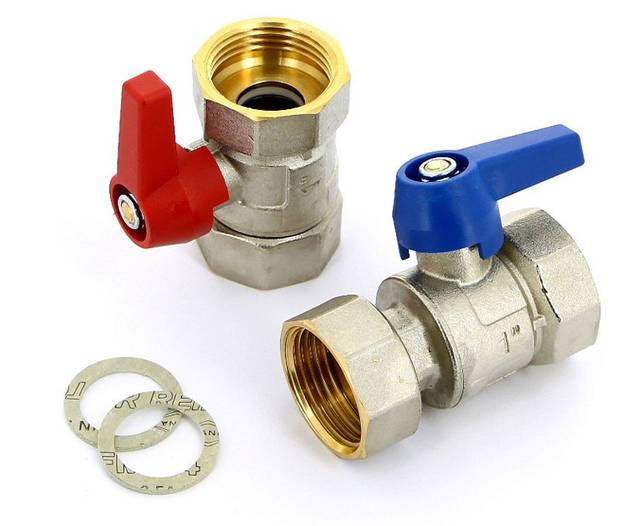

Фото крана — американки

  • Конусной — с запирающим элементом, выполненном в форме усечённого конуса. Такие устройства работают более плавно, чем шаровые изделия.
  • Вентильной. В конструкцию крана этого типа входит затвор в виде эластичной прокладки и червячный механизм, который прижимает шток и запирающий элемент к седлу с отверстием. В результате прокладка перекроет проход. Вращая ручку — маховик можно опять привести в движение шток, который приподнимет затвор и откроет проходное отверстие. Плюсом установки вентиля в трубопроводных системах является его ремонтопригодность и возможность использования не только для перекрытия прохода, а и для регулировки напора. К недостаткам подобных изделий можно отнести — быстрый износ подвижной прокладки.

Радиаторной. Изделия предназначены для ручной регулировки силы потока теплоносителя, поступающего в радиаторы. В своей группе подразделяются на:

  1. балансировочные(регулировочные) вентили. В системах отопления обычно ставятся на обратную подводку к радиатору, на подающую — желательно установить шаровый кран;
  2. термостатические модели (с термоголовкой). В основе принципа его работы лежит температурное расширение сред. Основным элементом устройства является сильфон, заполненный веществом с большим коэффициентом расширения в жидком или твёрдом состоянии. С клапаном сильфон связан с помощью штока. При нагреве термоголовки происходит удлинение сильфона. Он оказывает воздействие через шток на затвор, который и перекрывает поток. При охлаждении сифон укорачивает и открывает проходное отверстие;
  3. устройства с терморегулятором, позволяющим выполнять контроль за расходом теплоносителя.

Фото терморегулирующего крана в разрезе:

К чему приводят ошибки при выборе

Неправильный выбор модели шарового крана чреват серьезными последствиями.

Так, если в систему холодного водоснабжения установить стальное изделие, оно может быстро (за 3-6 месяцев) прийти в негодность. Причина – повышенное содержание кислорода в жидкости, способствующее интенсивному образованию ржавчины. Для таких сетей лучше предпочесть изделия с покрытым резиной клином.

Рекомендуем ознакомиться: Дымоход для твердотопливных котлов своими руками

Если, напротив, в системе работает носитель с высокими температурами (150°С и выше), ошибкой будет эксплуатация изделий с фторопластовым уплотнителем. Для сохранения герметичности здесь лучше подойдут краны с уплотнением типа металл по металлу.

В трубопроводных сетях, по которым циркулирует техническая вода, содержащая твердые фракции, устанавливать бытовые шаровые краны не рекомендуется. Примеси быстро выведут из строя уплотнительные кольца, и устройство перестанет правильно функционировать.

Особенности установки

Устанавливать шаровый кран можно практически в любом месте трубопровода. Резьбовые изделия легко устанавливаются самостоятельно. В заранее определенном месте труба отрезается, на ней накручивается резьба, наматывается уплотнитель, закрепляется запорный элемент.

Установка приварных или пластиковых кранов потребует использования сварочного аппарата или специального паяльного устройства соответственно.

При горизонтальном размещении крана, поворотная ручка располагается сверху (допускается отклонение от вертикали не более 45°).

После установки кран обязательно проверяется на работоспособность и герметичность во всех положениях

Также, важно убедиться в том, что свободному вращению рычага или «бабочки» ничего не препятствует

Маркировка шаровых кранов

Все шаровые краны имеют на корпусе отлитые знаки: стрелку, указывающую на направление движения воды и диаметр в дюймах.

Основная маркировка каждого изделия наносится в несколько строк.

  1. Товарный знак производителя.
  2. Характеристика данного узла. Например, КШ.Т.Х обозначает кран шаровый, для теплоснабжения, климатические условия — хладостойкий.
  3. DN с цифрами — проходное сечение, диаметр. PN и цифра — допустимое давление.
  4. Материал корпуса. Тип соединения.
  5. Серийный номер, один на всю партию.
  6. Предельные температуры работы.

Ниже контакты фирмы и страна производитель. Сбоку обычно ставится дата изготовления корпуса. Вся маркировка заключается в рамочку.

Виды шаровых кранов и их применение

Шаровые запорные элементы используются повсеместно, поэтому их классификация достаточно обширна. Вообще, современная промышленность выпускает более 4 000 всевозможных модификаций такой запорной арматуры. Изделия разделяют по нескольким категориям.

По материалу изготовления корпуса:

По типу соединения:

  • Муфтовые. Имеют огромный выбор типоразмеров, оснащаются резьбовыми соединениями, что делает их чрезвычайно популярными в частном строительстве и коммунальном хозяйстве.
  • Под приварку. Легкие и небольшие устройства. Сварное соединение с трубопроводом обеспечивает прекрасную герметичность, но значительно усложняет процедуру обслуживания и замены крана.
  • Фланцевые. Громоздкие изделия которые используются преимущественно на больших магистральных сетях диаметром свыше 40 мм. Удобны в обслуживании и монтаже, требуют периодического контроля состояния затяжных болтов.

По типу корпуса:

  • Разборные. Конструкция легко разбирается, при необходимости заменяются вышедшие из строя детали.
  • Цельносварные. Дешевле разборных аналогов. При выходе из строя подлежат полной замене. Учитывая срок службы порядка 15-20 лет, часто представляются более выгодным вариантом.

По способу управления:

  • Ручной. Наиболее распространенный в быту тип шарового крана. Поток носителя перекрывается поворотом рычага или «бабочки».
  • С электроприводом. Управление идет удаленно, посредством электрических сигналов.
  • С пневмоприводом. Еще один вариант дистанционного управления. Применяется там, где использование электричества сопряжено с определенной опасностью.
  • С редуктором. Устройство монтируется на кранах сечением свыше 30 см и на некоторых менее габаритных моделях, где необходимо обеспечить плавное изменение интенсивности потока носителя.

По виду прохода:

Ремонт водопроводного вентиля

Водные вентили характеризуются очень простой конструкцией, потому поломки у них довольно редки. Самая большая проблема – это срыв резьбы при неаккуратном обращении. Также в качестве поломок может быть трудный поворот рукояти при отсутствии регулярной очистки и смазки, покраски вентиля.

В данном случае нужно покупать и устанавливать новый вентиль, делать заново резьбу на трубопроводе. Но чтобы все это не случилось с водным вентилем, необходимы такие же профилактические меры, как и для всей другой сантехнической арматуры.

В этом случае поломки можно заранее не допустить либо совсем свести к минимуму.

Как правило, ремонт вентиля у неподготовленного человека вызывает определенные трудности, которые связаны не с трудоемкостью ремонта, а с незнанием его особенностей конструкции и устройства.

Но вот разбирать вентиль с помощью обычных плоскогубцев не желательно, потому как сорвать резьбу таким образом можно очень просто, что влечет за собой полностью замену вентиля. Если нет гаечного или разводного ключа, то к ремонт не стоит начинать (если требуется разборка).

Какие бывают шаровые краны по типу уплотнения ?

Наш опыт показывает, что 99% всех шаровых кранов выпускаются с фторопластовым уплотнением, за исключением высокотемпературных исполнений, где используют уплотнение металл по металлу.

PTFE (фторопласт, тефлон) – температуростойкий полимер, который обеспечивает стабильную работу на горячей и холодной воде, технических маслах, углеводородных смесях (нефтепродукты, природный газ), паре (до 150С). Диапазон рабочей температуры от -10С..+150С, максимально допустимая температура -40С..+200С.

Металл по металлу — это уплотнение, в котором корпус и шар крана соприкасается друг с другом без мягких уплотнений. Основное достоинство металлических уплотнений устойчивость к высоким температурам. Основным недостатком можно считать сложность обеспечения класса герметичности А.

Как устроены вентильные краны

Функционально устройства имеют один и тот же принцип действия. Если посмотреть на изделие в разрезе, то составные части крана одинаковы для разных моделей.

Конструкция состоит из следующих функциональных деталей:

  • крепежного винта;
  • шпинделя;
  • сальниковой втулки и набивки;
  • ручки вентиля;
  • вентильной головки;
  • буксы;
  • крышки, прокладки;
  • гайки на корпусе;
  • носика крана и седла.

Кран с одним вентилем

Изделия служат для подачи или холодной, или горячей воды. Принцип действия прост — на корпусе находится вентиль, который осуществляет управление запорным механизмом. Он называется кран-буксой. Через нее регулируется поток воды, подаваемой через конструкцию.

Керамическая букса представляет собой конструкцию из 2 пластин с проделанными в них отверстиями. Причем нижняя закреплена, а верхняя двигается, если поворачивается вентиль. Вода начинает подаваться, когда отверстия совпадают.

Червячная букса действует несколько по-другому. При повороте вентиля происходит зажимание установленной прокладки к седлу крана и вода начинает поступать.

Такие изделия имеют простую конструкцию и доступную цену. Их нетрудно ремонтировать. Из недостатков — прокладка в буксе изнашивается быстро, требуется ее регулярная замена.

Двухвентильный смеситель

Двухвентильный смеситель представляет собой соединенные между собой два крана. Одна ручка вентиля регулирует подачу или холодной, или горячей воды.

Поворачивая оба вентиля, можно вручную установить нужную температуру. Недостатки и преимущества аналогичны одновентильным конструкциям.
