Обзор водяного насоса “Ручеек”: устройство, правила подключения и эксплуатации

1 Сфера применения

Технические характеристики вибрационного насоса Ручеек, Малыш и Водолей для добычи воды из скважины позволяют его применять для решения большинства бытовых задач — вроде откачки затопленного погреба или осушения канавы или бассейна.

Возможности вибрационного насоса Ручеек, Малыш или Водолей несколько ограниченны, потому одновременно стирать, принимать душ и мыть посуду все жильцы не смогут — на это попросту не хватит мощности устройств, которые принято считать «дачными».

Это связанно с тем, что погружной скважинный вибрационный глубинный насос Ручеек, Малыш или Водолей способен выдавать не более семи литров воды в минуту.

Однако если использовать вибрационный погружной скважинный насос Малыш, Ручеек или Водолей более локально, то его автоматика может обеспечить потребителя достаточным забором воды.

Характеристики забора воды насосов Ручеек, Малыш или Водолей напрямую зависят от показателя глубины используемого водного ресурса.

Чем выше это значение, тем лучше погружной вибрационный скважинный насос будет производить забор и перекачку воды. Стоит также отметить, что ремонт водяного насоса своими руками в большинстве случаев произвести можно достаточно легко.

Погружной вибрационный насос Водолей БЦПЭУ

Как и ремонт, установка насоса своими руками также не отличается большой степенью сложности. Настоятельно не рекомендуется производить подключение своими руками насоса с нижним забором одновременно к нескольким источникам потребления – автоматика агрегата может не выдержать, и нужно будет проводить срочный ремонт.

1.1 Обеспечение водоснабжения участка

Насосный вибрационный погружной агрегат с нижним забором воды, установленный на даче или огороде своими руками, может быть активно использован для водоснабжения.

Дело в том, что схема подключения агрегата, для обеспечения полива участка предельно проста. Вибрационный погружной насос с нижним забором оснащен на выходе специальным краном, служащим для подключения к системе шлангов.

Вибрационный погружной насос с нижним забором также оборудован выводом для поливочного шланга. Его автоматика вполне способна обеспечить все потребности, связанные с забором воды для полива приусадебного участка.

1.2 Применение в медленно наполняемых источниках

Представленный вибрационный насос активно применяется при создании колодцев или скважин. Дело в том, что после интенсивной эксплуатации скважины или колодца не всегда дается предсказать, как скоро восстановится уровень воды.

Бывает так, что вибрационный насос может производить закачку воды гораздо быстрее, чем она успевает восполняться. Обычно, стандартные агрегаты автоматически отключаются, когда вода в источнике заканчивается, и всю систему нужно перезапускать.

Однако, используя насос Ручеек, можно не беспокоится о таких последствиях даже при заборе из источников с низким и медленным уровнем восстановления.

Погружной вибрационный насос Водолей в комплектации

Это связанно с тем, что у представленного агрегата интенсивность забора значительно снижена, а работа – более стабильна. Кроме того, ремонт такого устройства можно всегда произвести самостоятельно и без особых затруднений.

1.3 Восстановление подвергшейся засору скважины

При непостоянном использовании многие скважины постепенно замываются. Это приводит к снижению уровня воды. Вибрационный насос поможет провести ремонт такой скважины.

Для того чтобы произвести ремонт такого рода, необходимо аккуратно опустить агрегат на близкое расстояние к фильтру и произвести его запуск.

Благодаря работе вибрирующего механизма из фильтра постепенно исчезнут твердые наслоения, что впоследствии приведет к корректной работе скважины.

Насос может помочь в том случае, когда в результате весенних паводков будет затоплен подвал на даче или смотровая яма в гараже. В большинстве случаев, дренажные воды достаточно чистые, потому трудностей с откачкой практически не возникает.

1.4 Заполнение новой системы отопления

Иногда, при строительстве частных домов, отопительная система строится раньше, чем производится подключение дома к централизованной магистрали.

В таких случаях трубы нужно чем-то заполнить. Из резервуара с водой отводится шланг, подключенный к насосу. Второй отвод соединяется со спускным краном радиаторных батарей. Кран открывается и производится запуск агрегата. Таким образом, происходит наполнение системы.

Погружной вибрационный насос Малыш в колодце

Неисправности и ремонт

Наладка работоспособности Ручейка в домашних условиях:

1. Разборка и профилактическая чистка:
   • разборка и дефектовка деталей механизма;
   • демонтаж колпака со всасывающим клапаном;
   • снятие гаек и демонтаж поршня;
   • контроль состояния амортизатора.
2. Контроль зазора у магнита и стержня в сборе:
   • размещают кусочки пластилина между магнитом и стержнем;
   • монтируют стержень без поршня;
   • закрывают крышкой и сжимают, разбирают в обратном порядке и измеряют толщину пластилина(4-5 мм);
   • осуществляют регулировку с помощью шайб.
3. Для контроля точности установки поршня необходимо:
   • смонтировать поршень и установить 2-а болта на крышку;
   • дунуть в выходной штуцер ртом:
     • добавить прокладку при свободном проходе воздуха;
     • внутрь воздух обязан проходить гораздо труднее;
     • регулировка завершена.
4. Установка всасывающего клапана после дефектовки:
   • процесс вдувания воздуха должен быть сильно затруднён;
   • общая сборка должна выполняться на герметик, особенно электропровод.

Совет специалиста: при замене обратного клапана, в случае отсутствия штатного, можно использовать резиновую пробку от аптечных бутылок.При откачке воды важно контролировать бесконтактную работу насоса со стенками скважин, бочек, колодцев. При работе агрегат, касаясь их, будет получать удары

При работе агрегат, касаясь их, будет получать удары.

Корпус не наковальня: он будет разогреваться и произойдет разрушение заливки узла магнита. Аналогичная ситуация происходит при работе агрегата всухую.

Ремонт проходит следующим образом:

• необходимо демонтировать электрическую часть;
• магнит извлечь из корпуса;
• болгаркой, на корпусе, нарезать неглубокие бороздки под герметик;
• смазать корпус герметиком, применяемым для вставки лобовых стекол;
• осуществить сборку в обратном порядке;
• дать возможность просохнуть;
• выполнить окончательную сборку всего насоса.

Совет из практики: для исключения случаев засорения насоса необходимо приобрести специальный наружный фильтр, который одевают на всасывающую часть словно колпак. Существуют подобные фильтры, одеваемые целиком на весь насос.Насос Ручеёк надёжный и неприхотливый помощник любому рачительному хозяину. Ему достаточно немного внимания и аккуратности. Он отблагодарит за это безаварийной работой и изобилием воды, в самый важный момент.

Насос «Ручеек» был изобретен еще в советское время для использования на дачных участках и на сегодняшний день имеет очень большое распространение.Его работа основана на вибрационной подвижности якоря с мембраной, производящейся с помощью действия электромагнитной катушки. Он может быть использован для прочищения скважин, забитых илом, для доставки воды из скважины для употребления в пищу, для доставки воды для полива, для наполнения отопительной системы, при откачивании бассейна или резервуара. Отличается относительно не большой стоимостью и хорошим качеством.

Подключение и правила эксплуатации

Перед установкой агрегата в колодец нужно провести подготовку. Вначале следует определить, на какой глубине установят прибор. Надо подобрать шнур соответствующей длины и определить место закрепления троса при работе устройства.

Правила эксплуатации.

Прибор имеет техпаспорт и инструкцию по эксплуатации, которую нужно изучить до начала фиксации аппарата. Надо подобрать прочный шнур, выдерживающий нагрузку, которая больше веса агрегата в 5 раз.

Это требование необходимо учитывать, иначе насос может сорваться и упасть на дно скважины. Не нужно использовать металлический трос, потому что он плохо выдерживает вибрацию. Для погашения вибрации устройство крепят к кабелю на резиновой подвеске. Лучше всего выбрать шнур из капрона. В комплект некоторых приборов входит капроновый трос, если его длины не хватит, то надо купить новый, наращивать его нельзя.

Следует заранее приготовить шланг, по которому жидкость будет подаваться наружу. Длина его зависит от уровня установки прибора, а диаметр – от сечения патрубка. В продаже имеются переходники, дающие возможность фиксировать шланг другого сечения. На конце шланг закрывают хомутом. Такой шланг можно заменить трубкой из пластика, ее тоже фиксируют на патрубке. Чтобы установить насос, надо закрепить на корпусе прибора капроновый трос.

К патрубку на выходе нужно присоединить шланг для подачи жидкости. На отверстие, предназначенное для водозабора, надевают фильтр. Затем аккуратно опускают устройство в колодец, закрепляют трос, потом подключают агрегат к электричеству. Нажимают кнопку для включения, чтобы проверить, как работает аппарат.

В комплект насоса входит электрокабель, который может иметь длину от 10 до 40 м. Лучше сразу купить агрегат с проводом наибольшей протяженности. Если длины кабеля будет недостаточно, то его наращивают отрезком провода, участки соединения проводов тщательно изолируют. Когда прибор будет установлен в воду, нужно еще раз осмотреть устройство и убедиться, что нагрузка приходится на трос, а не на шланг или электрокабель.

Продолжительность непрерывной работы прибора составляет 12 часов. Изготовитель советует каждые 2 часа делать перерыв, чтобы агрегат остыл. При фиксации прибора нужно учитывать, что от дна колодца до аппарата должно быть не меньше 1 м, иначе прибор затянет в грунт.

Возможности устройства

Конечно, данный насос не решит ваших каких-то глобальных проблем кардинальным образом в водоснабжении большой загородной территории, так как в среднем имеет мощность от ста пятидесяти до двухсот двадцати пяти ватт. Но со многими процессами разобраться эффективно поможет владельцу загородного дома.

Гидроподача

В доме этот агрегат справляется с необходимой подачей природной воды. Правда, одновременно вы не сможете спокойно купаться в ванной, мыть накопившуюся посуду и стирать, так как насос выдает только до семи литров в минуту.

Но если Вы будете пользоваться умело и достаточно экономно, то хватит и на принятие теплого летнего душа, и на стирку накопившихся вещей. Водный напор напрямую зависит от глубины конкретного гидроресурса. Чем цифра больше, тем соответственно и подача меньше.

Нежелательно подключать насос одновременно к вашему загородному дому, бане и иным важным хозяйственным постройкам, так как может быть вызвана нежелательная автоматическая перезагрузка данной системы.

Замена насоса

Некоторые частные владельцы загородных домов, применяющие в домашнем водоснабжении более мощное и дорогостоящее оборудование, покупают в качестве страховки этот бюджетный насос. Ведь поломаться может абсолютно любой, даже самый лучший импортный прибор, и пока вы его отремонтируете у специалистов и получите обратно, пройдет много времени.

А насос вам в любом случае пригодится в хозяйстве. И тогда для удовлетворения жизненных потребностей вам пригодится именно «Ручеек». Он является своеобразной палочкой-выручалочкой для хозяев загородных домов и не оставит вас одного в трудной беде, которых так много хватает в повседневной жизни каждого человека, владеющего загородным домом.

Применение в медленно наполняющемся источнике

При тщательной копке колодца или скважины сложно заранее догадаться, насколько быстро восстановиться надлежащий уровень воды при многократном использовании. Один источник это сделает мгновенным образом, а второму понадобятся долгие дни на долгожданное обновление.

Но при покупке прибора мало кто об этом думает, и бывает, что агрегат очень быстро производит откачку воды, нежели восполняется. В такой ситуации система может отключиться автоматическим образом и потребовать скорейший перезапуск. При быстром заборе увеличиваются шансы на получение мутной воды.

Лучше всего брать «Ручеек», так как он работает более стабильно и имеет низкую интенсивность забора.

Как успешно восстановить засорившуюся скважину?

Можно разработать систему с помощью «Ручейка». Качество воды, конечно, не изменится, но объем значительно увеличится, вы это сразу отметите для себя.

Включите насос и опустите его как можно ближе к необходимому фильтру. Благодаря вибрирующему механизму будут выбиваться многочисленные наслоения, а затем подниматься на ровную поверхность. Несколько таких успешных попыток, и скважина начнет приходить в полный порядок.

Во время работы необязательно стоять прямо возле вашей скважины. В любом случае водяной насос полностью водичку не выкачает. Поэтому можете заняться своими накопившимися домашними делами. Например, можете полить дачный огород. Вы сразу же заметите, поменяется ли качество воды и объем.

Выкачивание воды из затопленного помещения

Весной очень часто у дачников сильно затапливаются подвалы и погреба. Вынести воду с помощью небольших ведер очень проблематично и занимает много драгоценного времени. Здесь вам отлично поможет насос с хорошим качеством от белорусского отечественного производителя.

Новая система отопления

При строительстве нового дома система отопления делается в первую очередь, нежели подключение к водоснабжению. Нужно как-то заполнить все трубы.

Схема такая: вы привозите воду в огромной бочке, вставляете в нее данный насос, а второй шланг соединяете со спускным краном батареи. Далее аккуратно открывается кран и запускается этот агрегат. Пока система тщательно наполняется, смотрите внимательно на специальный манометр, дабы определить, когда давление окажется на нужной для вас отметке.

Производители насосов Ручеек и Малыш, их модификации

1. Изначально, 40 лет назад, выпуск вибрационных насосов освоили в Беларуси, в Липецке, где и поныне работает компания «Ольса». Аппарат Ручеек незаменим для установки в скважинах, за счет цилиндрического корпуса.
2. В России погружные насосы Ручеек модель Тополь выпускают в Брянске, Челябинске. Компания «Зубр», известный производитель цепных пил, также освоила выпуск насосов.
3. Насос Малыш – модель с верхним забором воды производят в Климовске МО, Ливнах на Орловщине, Бавленах во Владимирской области.
4. Насос с нижним забором называют Малыш М, делают в Климовске и Ливнах.

Энергетические узлы для всех вибрационных насосов Малыш, Ручеек поставляются из белорусского города Могилев.

Обязательно к корпусу насоса прикреплен литой шильдик с паспортными данными. Китайские аппараты такой документации не имеют, ненадежны, ломаются в первые недели эксплуатации.

Особенности ремонта

Из-за невысокой стоимости “Ручейка” многие пренебрегают ремонтом, а сразу покупают новое устройство. Ремонт прост, а стоимость невысока. Поэтому не выбрасывайте сломавшийся насос, а сдайте его в починку и купите новый. Так у вас будет 2 устройства, что обеспечит вам бесперебойную подачу воды. Если у вас есть свободное время, то ремонт можно сделать самостоятельно, конструкция очень простая.

Разборка насоса

Первое что вам нужно сделать – снять крепёжные болты. Они покрыты ржавчиной и намертво сидят в корпусе. Если не получилось открутить отвёрткой нужно срезать головки болгаркой. Используйте диск маленького диаметра, чтобы не повредить случайно мотор. Не забудьте закрепить насос в тисках.

Замена мембраны

Частая причина поломок насоса – выход их строя мембраны в результате попадания инородного элемента. В продаже есть специальные ремонтные комплекты. Если под рукой нет запасных клапанов и мембран их заменят резиновые крышечки от медицинских препаратов. Такое кустарное решение хорошо справляется со своей задачей.

Замена обмотки

Без специальных инженерных знаний здесь не обойтись, лучший вариант – отдать на ремонт специалисту.

Ремонт поверхности электромагнита

Такое повреждение легко устраняется автогерметиком. С помощь болгарки наносите неглубокие бороздки, а затем наносите клей.

Производительность и технические характеристики

Напорная характеристика насоса Ручеёк. (Для увеличения нажмите)

Вибронасос Ручеёк эффективен для бытового использования при перекачке чистой воды (примеси 100 г/м3) с температурой не более 350. </p>

Оригинальность и качество продукции подтверждается присутствием литого шильдика на корпусе с наименованием производителя, модели и основных характеристик из нижеперечисленных:

• напряжение — 220 вольт;
• частота переменного тока – 50 Гц;
• ток не более – 3,5 А;
• мощность номинальная – 225 Вт;
• мax. глубина – 80 м;
• мax. напор:
  • при 20 м. — 950 л/час;
  • при 30 м. — 720 л/час;
  • при 40 м. — 430 л/час.
• габаритная высота – 300 мм;
• габаритный диаметр – 99 мм;
• вес без кабеля – 3,6 кг;
• выходной штуцер под шланг — Ø3/4″.

Возможно, Вас также заинтересует статья о разновидностях насоса Малыш.

Статью о ремонте погружного насоса Малыш своими руками читайте здесь.

Подобные характеристики позволяют успешно осуществлять:

• избирательную, в пределах технической характеристики, подачу воды в дом;
• подмена, на время ремонта, основного насоса;
• применение в источниках с небольшим дебетом;
• восстановление, за счёт вибрации, лимитированной скважины;
• откачка вод из залитых коммуникаций и строений;
• заполнение отопительной системы в новостройке.

Замечание специалиста: не следует одновременно подключать к водоснабжению из-за возможной перегрузки: дом, баню, иные постройки, полив.

Технические характеристики насоса Ручеек

Характеристики насосов Ручеек позволяют использовать их в низкодебетных скважинах

Даже с появлением на нашем рынке известных водяных насосов импортного производства не потеряла своей популярности и продукция белорусской компании Ливгидромаш. Насос Ручеек характеристики которого являются оптимальными для водоснабжения небольшого дома и полива участка, очень любим дачниками за надежность и невысокую стоимость.

Особенности агрегата

Все насосы модельного ряда Ручеек – бытовые. Они не предназначены для перекачивания больших объемов воды и используются только в индивидуальных колодцах и скважинах диаметром более 100 мм и глубиной не более 40 м.

При этом их мощности вполне хватает для обеспечения бытовых потребностей и полива садово-огородных насаждений на приусадебном участке.

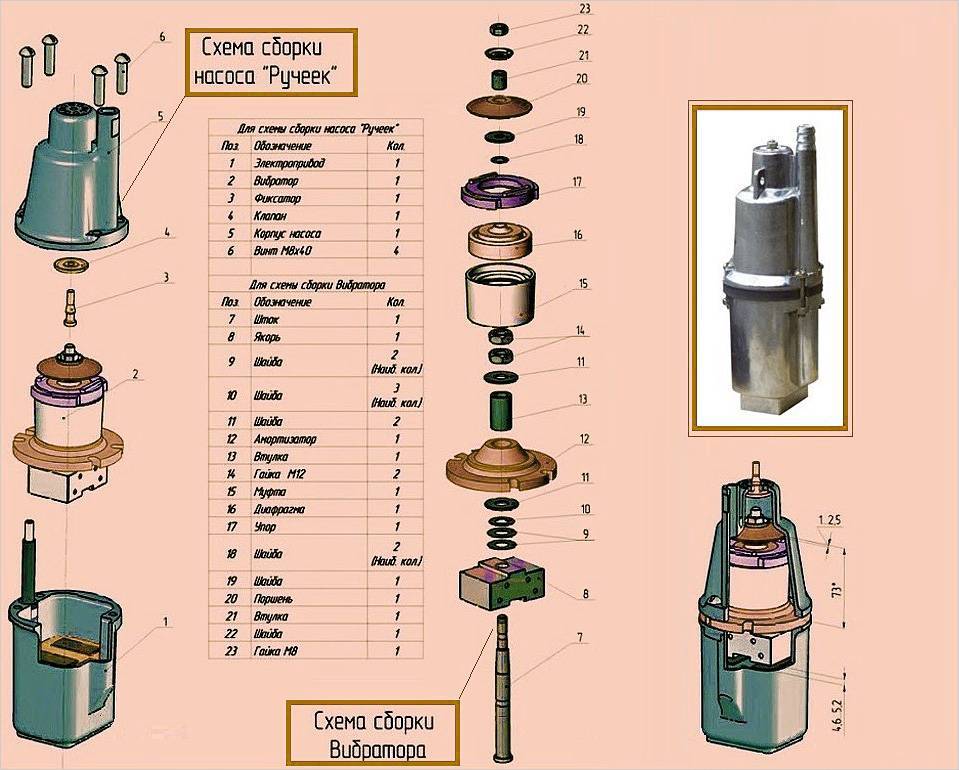

Устройство и принцип действия

Конструктивно все модели практически не отличаются друг от друга: все они погружные, вибрационного типа.

В корпусе размещены основные элементы насоса:

• Электромагнит, состоящий из сердечника и двух катушек;
• Якорь;
• Жестко связанный с якорем поршень, который при движении выталкивает жидкость из камеры в выходной патрубок.

Единственная отличительная конструктивная характеристика насосов Ручеек – это расположение водозаборного патрубка. У всех моделей кроме Ручеек-1М он находится в верхней части корпуса.

Такое расположение снижает вероятность попадания в агрегат твердых примесей – находящегося в воде песка и ила. А также исключает перегрев двигателя, который находится в нижней части и всегда охлаждается перекачиваемой водой.

Для справки. Насосы с нижним водозабором могут использоваться для осушения различных емкостей и резервуаров.

Правила эксплуатации

Чтобы устройство работало долго и надежно, инструкция по эксплуатации насоса Ручеек должна соблюдаться неукоснительно. Равно как и правила его монтажа.

В колодец или скважину устройство опускается вертикально с помощью троса, продетого в специальные проушины на корпусе;

На фото показано крепление страховочного троса

Обратите внимание! Нельзя опускать и подвешивать насос на питающем кабеле. Он быстро повредится из-за вибрации

• Чтобы агрегат во время работы не соприкасался со стенками колодца или обсадной трубы, на него должно быть надето защитное резиновое кольцо. Как правило, оно идет в комплекте с насосом;
• Питающий кабель перед монтажом в источник необходимо зафиксировать на подающем трубопроводе, чтобы он не провисал. Это легко сделать своими руками с помощью пластиковых хомутов.

В процессе эксплуатации через каждые два часа непрерывной работы устройство следует отключать на 15 минут. Вообще оно рассчитано на 12 часов работы в сутки, поэтому при круглосуточной потребности в воде желательно иметь два насоса или оборудовать систему накопительной емкостью (гидроаккумулятором).

Комплектация

В комплект каждого насоса любой модели помимо его самого входят хомуты для фиксации шлангов, амортизационное резиновое кольцо и фильтр очистки. Длина питающего кабеля зависит от рекомендуемой глубины погружения конкретной модели. Она может равняться 6, 10, 16, 25, 32 или 40 метрам.

Цена комплектующих входит в стоимость устройства. А вот все прочие необходимые элементы системы (обратный клапан, шланг, гидроаккумулятор) приобретаются отдельно.

С гидроаккумулятором и реле давления такое устройство превращается в мини-насосную станцию

Кроме того, в сам насос вмонтирован датчик, автоматически отключающий его при перегреве, который может случиться при длительной работе или снижении уровня воды в источнике.

Технические характеристики

Разные модификации насосов этой марки отличаются только мощностью и производительностью. В таблице приведены на насос Ручеек технические характеристики.

Плюсы и минусы “Ручейка”

Плюсы:

• Надёжность конструкции проверенная годами.
• Простота, позволяющая провести несложный ремонт самостоятельно.
• Неприхотливость к условиям работы.
• Нет необходимости в дополнительных креплениях.
• Низкая цена.

Минусы:

• Малая мощность.
• Терморегулятор срабатывает с задержкой.
• Поставить стиральную машину в одном месте, а душ в другом, не получиться.

При использовании насоса со скважиной нужно использовать амортизацию, что не позволит стенкам корпуса и скважины соприкасаться. Если этого не сделать, то насос гарантировано выйдет из строя. “Ручеёк” работает на вибрации и без амортизации он бьётся об скважину.

Хотя прошло уже больше 40 лет, но до сих пор конструкция не претерпела значительных изменений, а качество осталось высоким. Этому насосу по соотношению технических характеристик, цены и срока службы, нет равных до сих пор.

https://youtube.com/watch?v=Uu0lDciGQ-M

На что способен прибор? Подходит ли он для дома?

Вибрационный насос не способен решать глобальные задачи, связанные с регулярным потреблением воды, но минимальные проблемы устранить сможет. Стоит отметить, что для большого дома и требуемого количества для него воды, подобная установка не справится, так как их традиционная мощность в среднем достигает 220 ватт для дешевых вариантов и 300 ват для более дорогих.

Для дачных условий глубинный насос вполне подходит, ведь имеются соответствующие технические характеристики. Только при условии, если одновременно не пользоваться ванной, стиральной машинкой или раковиной. В таких случаях можно включать лишь один источник водозабора.

Эксплуатация

Основные технические требования для обеспечения правильной эксплуатации заключаются:

1. В использовании защитного резинового кольца. Опущенный в воду насос не должен соприкасаться корпусом с бетонными конструкциями стен.
2. В недопущении перегревания двигателя. При беспрерывной эксплуатации насоса в течение двенадцати часов его необходимо регулярно останавливать и делать десятиминутный перерыв (примерно раз в 2 часа).
3. В применении исключительно для откачки питьевой и дренажной воды. Агрегат нельзя использовать в канализационных и фекальных стоках. Его фильтры рассчитаны на небольшие примеси ила и песка размером до 2 миллиметров.

Хотя насос достаточно надёжное устройство, он всё-таки иногда выходит из строя. Чаще это происходит после продолжительной эксплуатации. Ввиду невысокой стоимости хозяева обычно заменяют поломанный агрегат новым. Однако простые неполадки можно устранить своими руками, не приобретая нового насоса.

Подключение и правила эксплуатации

Перед тем, как устанавливать насос “Ручеек” в колодце или скважине, следует выполнить ряд подготовительных мероприятий. Для начала точно определяют, на какой именно глубине будет подвешен насос. Следует запастись шнуром или веревкой подходящей длины и предусмотреть место фиксации троса во время работы насоса.

Каждый насос «Ручеек» комплектуется техническим паспортом. Перед началом установки прибора рекомендации производителя следует тщательно изучить и применить

Шнур должен быть достаточно прочным, чтобы выдержать нагрузку, в пять раз превышающую вес подвешенного оборудования. В случае с “Ручейком” речь идет примерно о двадцати килограммах.

Не стоит пренебрегать этим моментом, потому что упавший в скважину насос может стать настоящей катастрофой. Да и из колодца доставать сорвавшуюся технику – не самое большое удовольствие.

Чтобы частично погасить вибрацию, насос прикрепляют к шнуру на подвеске из прочной и эластичной резины, куском которой также необходимо запастись заранее.

Для подвешивания насоса “Ручеек” следует использовать прочный капроновый шнур, выдерживающий пятикратную нагрузку. Если длины комплектного шнура не хватает, нужно приобрести новый, наращивание шнура недопустимо

Еще один необходимый элемент – шланг, по которому вода будет поступать наверх. Его длина должна соответствовать глубине погружения насоса, а диаметр шланга должен подходить к патрубку насоса.

Впрочем, существуют переходники, позволяющие закрепить на патрубке шланг большего или меньшего диаметра. Конец шланга на патрубке или на переходнике следует зафиксировать хомутом, если иные способы крепления не предусмотрены.

Для этого нужно выполнить ряд простых шагов:

1. Распаковать насос “Ручеек”, расправить электрокабель.
2. Прикрепить к проушине на его корпусе капроновый шнур с резиновым переходником.
3. Прикрепить к выходному патрубку насоса шланг или водоподающую трубу.
4. На отверстие для забора воды надеть специальный защитный фильтр.
5. Аккуратно и плавно опустить насос в колодец или скважину.
6. Закрепить капроновый шнур.
7. Подключить насос к электропитанию.
8. Нажать кнопку включения и проверить работу прибора.

При покупке насоса “Ручеек” следует сразу же уточнить длину электрокабеля, которым укомплектовано изделие. Стандартная модель может быть укомплектована кабелем длиной 10, 15, 25 или 40 м, это отражается на стоимости устройства.

Если длины провода не хватает, проблему можно решить одним из двух способов.

Длина кабеля насоса “Ручеек” может составлять 10, 15, 25 или 40 метров. Лучше всего сразу же приобрести устройство с кабелем достаточной длины

Первый состоит в том, чтобы полностью заменить кабель насоса новым проводом подходящей длины. Чтобы выполнить эту операцию, насос придется разобрать, а затем собрать заново. Иногда проще кабель нарастить – присоединить к уже существующему проводу достаточно длинный кусок.

Место соединения кабелей следует тщательно заизолировать, а также защитить специальной термоусадочной муфтой. Полная замена кабеля более надежна, поскольку часть провода, погруженная в воду, остается целой.

Но наращивание кабеля – менее трудоемкая процедура. После того, как насос опущен в воду, следует осмотреть полученную систему и убедиться, что нагрузка приходится именно на капроновый шнур, а не на кабель или шланг.

Если принято решение нарастить электрический кабель насоса “Ручеек”, следует использовать специальную термоусадочную муфту, чтобы защитить место соединения

И кабель, и шланг должен свисать свободно, оставаясь в не натянутом состоянии. Однако нельзя допускать и чрезмерное провисание кабеля, поскольку в процессе опускания-поднимания насоса он может запутаться, а это создаст дополнительные проблемы.

На этой схеме наглядно представлен порядок установки насоса типа “Ручеек” в зависимости от модели, которая может быть с нижним или с верхним забором воды

После этого прибор следует отключить, чтобы он остыл. Производители также рекомендуют устраивать небольшие перерывы каждые два часа работы прибора. Такой щадящий режим эксплуатации положительно отразится на ресурсе работы прибора.

При подвешивании прибора следует помнить, что он должен располагаться примерно в 0,5-1 метре от песчаного дна, иначе его может просто затянуть в песок или слой ила.

Как подключить и запустить насос в работу?

Выбор насосного оборудования – это только первый, хотя и немаловажный, этап

Далее пристальное внимание следует уделить схеме подключения поверхностного насоса и  его первому запуску. От этого зависит срок службы оборудования

Поверхностный насос перед тем, как подключить, нужно установить на устойчивую поверхность. На ней оборудование следует хорошо закрепить, чтобы избежать возможного смещения корпуса во время работы. Затем монтируется входящая магистраль. К шлангу с одной стороны присоединяется обратный клапан (его потом погружают на тридцать сантиметров в воду), а с другой, собственно, сам насос. Горизонтальный отрезок шланга должен иметь уклон в сторону водозабора. При соединении комплектующих нужно использовать фум-ленту или уплотнительный лен.

Следующий этап – наполнение системы водой. Нужно полностью пролить входящую магистраль и насос. После этого станция подсоединяется к разводке водопровода в доме. Обязательно нужно закрыть заливное отверстие, если через него наполнялся насос. Проверяется и доводится до пороговых значений давление воздуха в гидроаккумуляторе. Насос подключается к электросети. Постепенно должна заполниться водой вся магистраль, затем гидроаккумуляторный бак. После достижения в системе давления 2,6-3,0 атмосферы насос должен автоматически отключиться.

Чтобы проверить напор воды, нужно открыть любой кран. По манометру нужно отследить значение давления, при котором насос снова включится. Если оно отличается от того, которое рекомендовано в инструкции, нужно отрегулировать включатель и перепроверить всё ещё раз. После этого система готова к работе.

Технические характеристики и параметры

Номинальными параметрами моделей считаются следующие показатели:

• Максимальное полное давление – 40-60 м;
• Наработка на отказ не менее 1500 часов;
• Вес без шнура – 3,4 кг;
• Напряжение – 220 В;
• Подача – 0,43 м3/ч;
• Мощность – 240 ед. измерения.

Допустимые отклонения в сети +/- 10%. При понижении давление в насосе снижается на 25 см.

Конструкция состоит из электропривода, вибратора и корпуса, представляющего собой форму колпака, верхняя часть которого имеет отформовку в виде стакана с отверстиями для входа трубы и патрубков для выходного потока. Система клапанов обеспечивает свободное вытекание воды при отсутствии давления. Кроме того:

1. Насосы I класса защиты оснащаются шнуром питания трехжильным с жилой заземления;
2. II класс защиты – это приборы, оснащенные усиленной изоляцией с двухжильным шнуром.

Принцип работы основывается на использовании попеременной силы тока, превращаемой упругим амортизатором в механические колебательные движения якоря и поршня. При создании гидравлического удара в стакане, клапана закрывают выходные отверстия, и поток направляется по напорному патрубку. Ограничений по использованию насоса немного:

Погружные насосы Малыш для колодцев и скважин

• Нельзя касаться прибора, подключенного к сети;
• Запрещено эксплуатировать прибор, если повышено рабочее напряжение в сети;
• Не эксплуатировать модель с нарушениями шнура питания;
• Запрещено перекрывать подачу воды в период работы прибора;
• Технические свойства работоспособности конструкции рассчитаны на 2 часа беспрерывной подачи потока с отключением не менее чем на 20 минут. Общее количество часов работы в сутки – 12;
• Прибор не предназначен для перекачки потока с отходами нефтепродуктов, камнями, мусором.

Общие характеристики типовых моделей известны, теперь вы знаете, какой именно прибор нужен вам.

Модификации и аналогичные модели

На рынке можно встретить три модели такого насоса: “Ручеек” (производство ОАО “Ливгидромаш”, Россия), “Ручеек-1” и “Ручеек-1М” (производство ОАО “Техноприбор”, Беларусь).

По конструкции они очень похожи, но есть некоторые различия. Так, модель “Ручеек-1” снабжена системой верхнего забора воды, что позволяет получать максимально чистую питьевую воду.

А вот у “Ручейка-1М” отверстие для забора воды расположено снизу. С помощью этой модели удобнее выполнять откачку воды из резервуаров, которые нужно опустошить полностью. Поскольку в моделях “Ручеек” и “Ручеек-1” забор воды производится сверху, сама конструкция служит надежной защитой от перегрева.

Вода, поступающая в корпус насоса, одновременно охлаждает двигатель. Во время тестирования было подтверждено, что устройства этого типа могут выдерживать режим “сухого хода” в течение семи часов. При этом обмотки электродвигателя не сгорают.

Далеко не все насосы, даже более дорогие и производительные, могут похвастаться таким уровнем устойчивости. При длительном времени работы насоса без воды у многих других моделей электродвигатель просто сгорает.

Насос “Omnigena-Dorota” – достойный аналог “Ручейка”, разработанный и произведенный в Польше. Отличается высоким качеством и хорошей производительностью

Среди аналогичной “Ручейку” насосной техники нельзя не вспомнить насос “Малыш”. Он очень близок к “Ручейку” и по техническим характеристикам, и по качеству исполнения, и по ремонтопригодности.

Производит эту технику Бавленский завод “Электродвигатель”, а также АЭК “Динамо” (Москва). Некоторые показатели у “Малыша” немного лучше, но и цена несколько выше, чем у “Ручейка”

Среди менее известных аналогов стоит упомянуть UNIPUMP БАВЛЕНЕЦ – российский бренд, который производится в Китае. Изучение технических характеристик агрегата показывает, что он мало чем отличается от более известного “Ручейка”.

Ценовые характеристики этих насосов тоже практически совпадают. Стоимость на один и тот же насос может варьироваться в зависимости от длины кабеля.

Интересной альтернативой может стать Omnigena-Dorota – погружной вибрационный насос польского производства. Принцип его работы и устройство мало чем отличается от насоса “Ручеек”. Разве что алюминиевый корпус немного короче, а вес насоса немного меньше.

Мощность модели составляет 300 Вт, а погружать его можно на 50 м. Отзывы о качестве польского насоса вполне удовлетворительные.
